7.7高强度螺栓连接的性能和计算 1. 高强度螺栓连接 摩擦型连接: 只依靠摩擦阻力传力，并以 剪力不超过接触面摩擦力 作为设计准则；

7.7高强度螺栓连接的性能和计算 1. 高强度螺栓连接 摩擦型连接: 只依靠摩擦阻力传力，并以 剪力不超过接触面摩擦力 作为设计准则； 连接的剪切变形小，连接紧密，施工较简单，可拆卸，耐疲劳，特别适用于承受动力荷载的结构。. 承压型连接： 允许接触面滑移，以连接达到破坏的极限承载力作为设计准则 。 连接的承载力高于摩擦型，连接紧凑，但剪切变形大，故不得用于承受动力荷载的结构中。 高强螺栓的性能等级有10.9级和8.8级。. 2.高强度螺栓连接的工作性能 高强度螺栓的预拉力 1)预拉力的建立： 通过拧紧螺帽，使螺杆受到拉伸作用

aoife
Download Presentation

7.7高强度螺栓连接的性能和计算 1. 高强度螺栓连接 摩擦型连接: 只依靠摩擦阻力传力，并以 剪力不超过接触面摩擦力 作为设计准则；

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

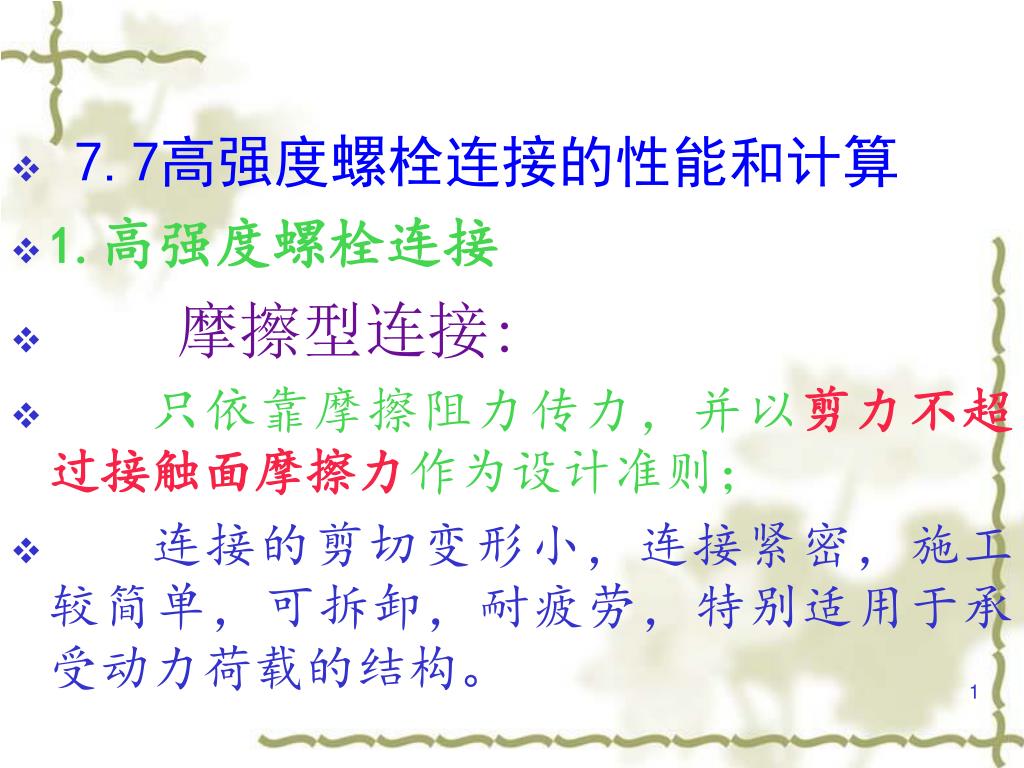

  1. 7.7高强度螺栓连接的性能和计算 • 1.高强度螺栓连接 • 摩擦型连接: • 只依靠摩擦阻力传力，并以剪力不超过接触面摩擦力作为设计准则； • 连接的剪切变形小，连接紧密，施工较简单，可拆卸，耐疲劳，特别适用于承受动力荷载的结构。

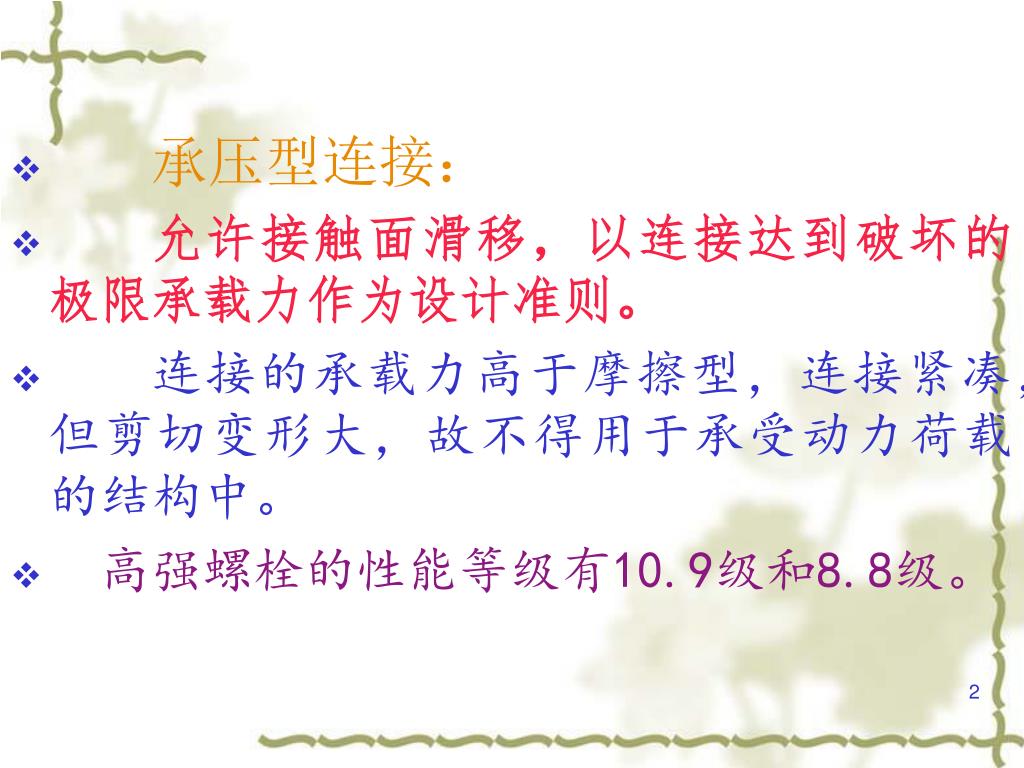

  2. 承压型连接： • 允许接触面滑移，以连接达到破坏的极限承载力作为设计准则。 • 连接的承载力高于摩擦型，连接紧凑，但剪切变形大，故不得用于承受动力荷载的结构中。 • 高强螺栓的性能等级有10.9级和8.8级。

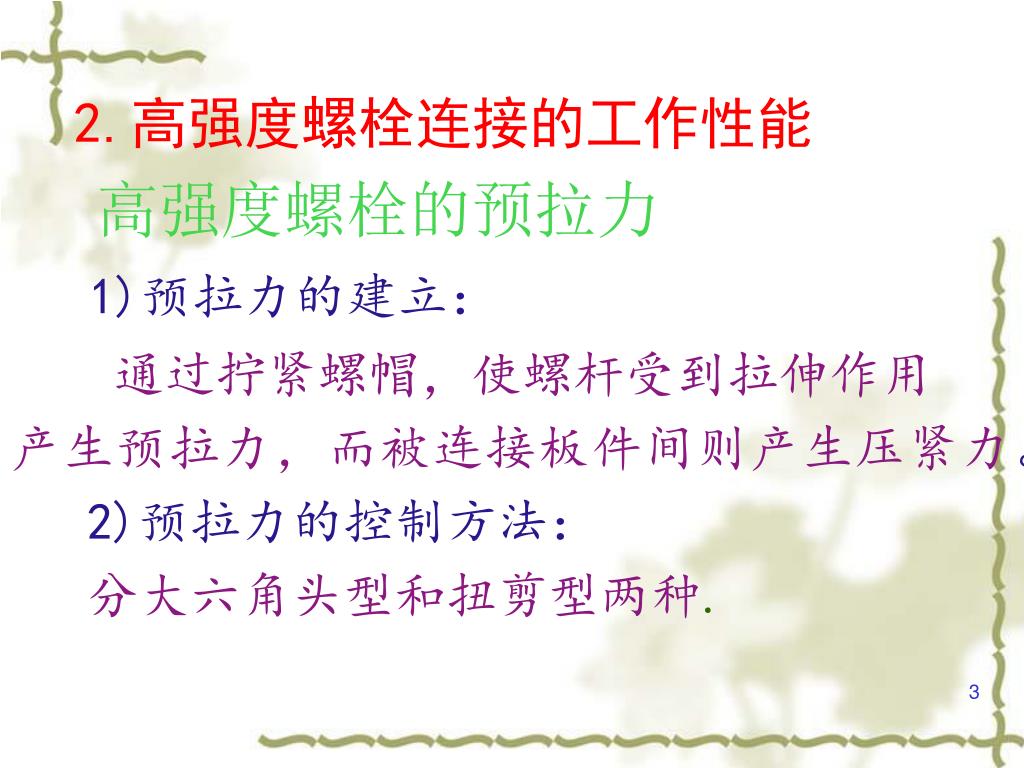

  3. 2.高强度螺栓连接的工作性能 高强度螺栓的预拉力 1)预拉力的建立： 通过拧紧螺帽，使螺杆受到拉伸作用 产生预拉力，而被连接板件间则产生压紧力。 2)预拉力的控制方法： 分大六角头型和扭剪型两种.

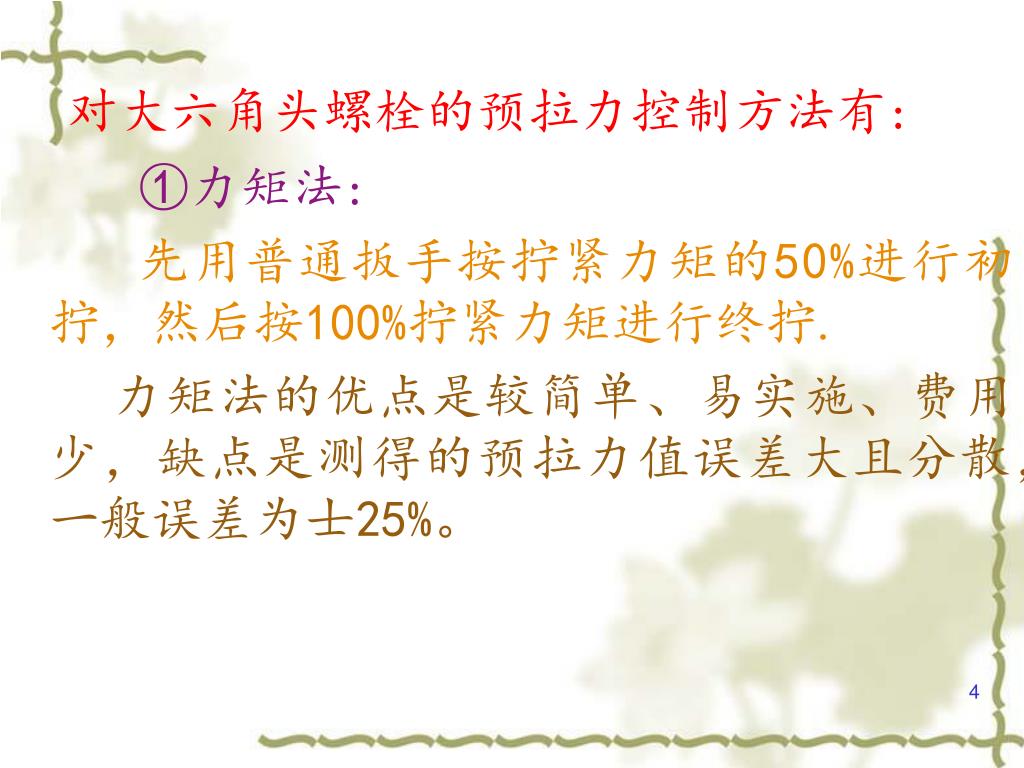

  4. 对大六角头螺栓的预拉力控制方法有: ①力矩法: 先用普通扳手按拧紧力矩的50%进行初拧，然后按100%拧紧力矩进行终拧. 力矩法的优点是较简单、易实施、费用少，缺点是测得的预拉力值误差大且分散，一般误差为士25%。

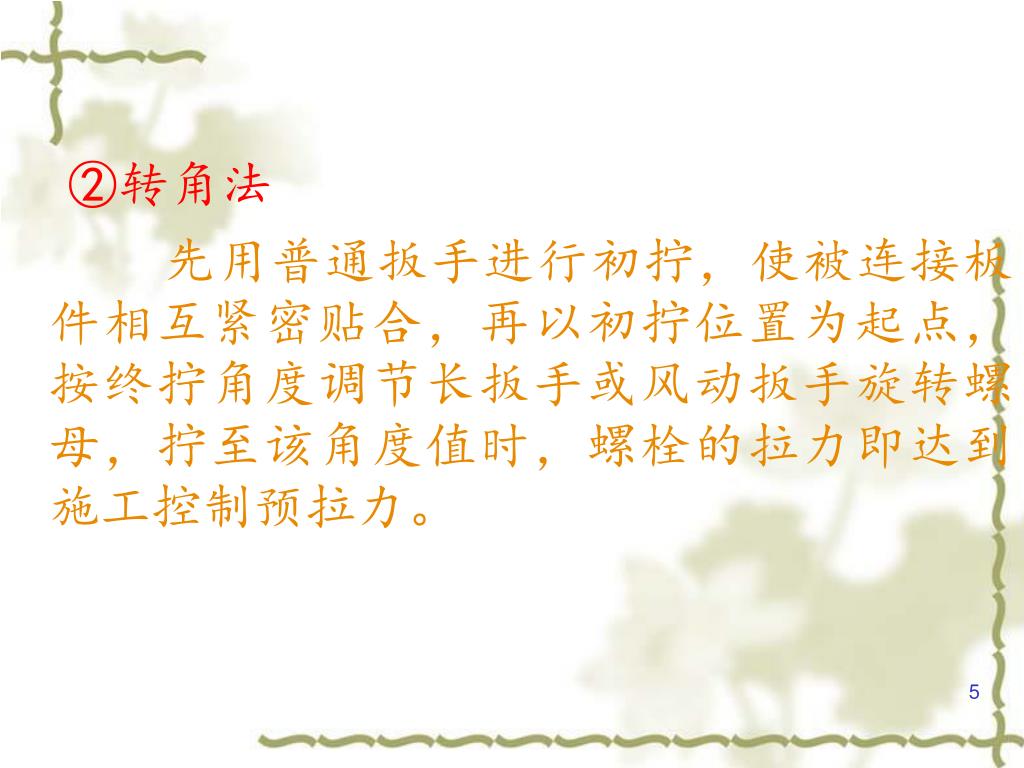

  5. ②转角法 先用普通扳手进行初拧，使被连接板件相互紧密贴合，再以初拧位置为起点，按终拧角度调节长扳手或风动扳手旋转螺母，拧至该角度值时，螺栓的拉力即达到施工控制预拉力。

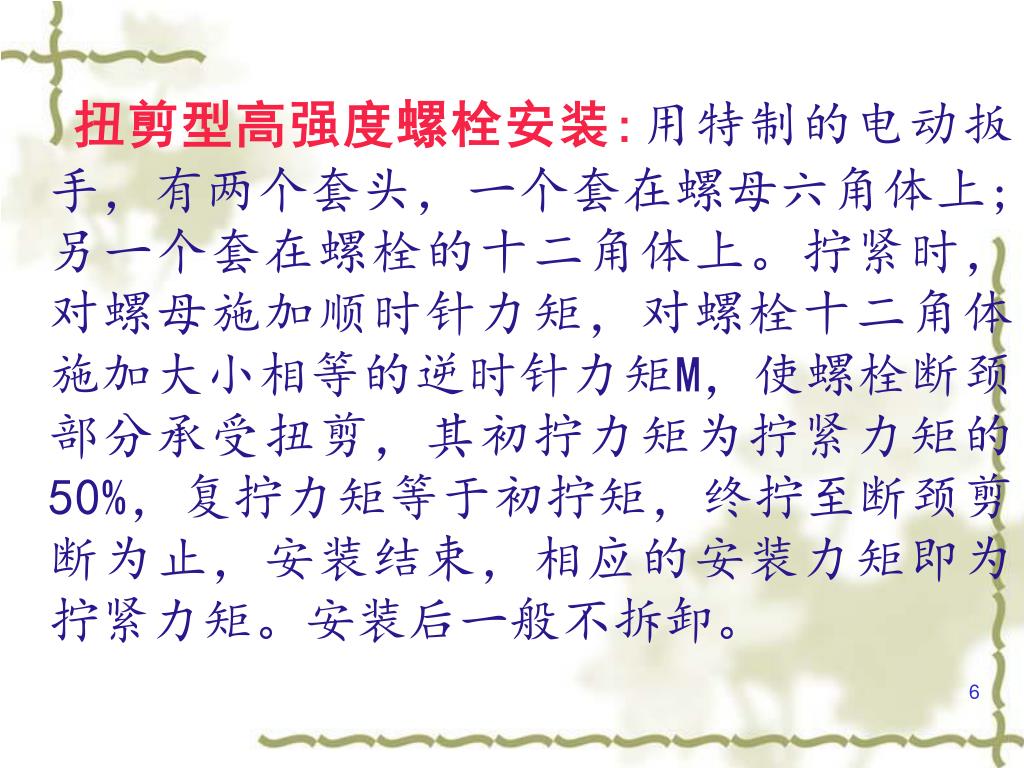

  6. 扭剪型高强度螺栓安装:用特制的电动扳手，有两个套头，一个套在螺母六角体上;另一个套在螺栓的十二角体上。拧紧时，对螺母施加顺时针力矩，对螺栓十二角体施加大小相等的逆时针力矩M，使螺栓断颈部分承受扭剪，其初拧力矩为拧紧力矩的50%，复拧力矩等于初拧矩，终拧至断颈剪断为止，安装结束，相应的安装力矩即为拧紧力矩。安装后一般不拆卸。扭剪型高强度螺栓安装:用特制的电动扳手，有两个套头，一个套在螺母六角体上;另一个套在螺栓的十二角体上。拧紧时，对螺母施加顺时针力矩，对螺栓十二角体施加大小相等的逆时针力矩M，使螺栓断颈部分承受扭剪，其初拧力矩为拧紧力矩的50%，复拧力矩等于初拧矩，终拧至断颈剪断为止，安装结束，相应的安装力矩即为拧紧力矩。安装后一般不拆卸。

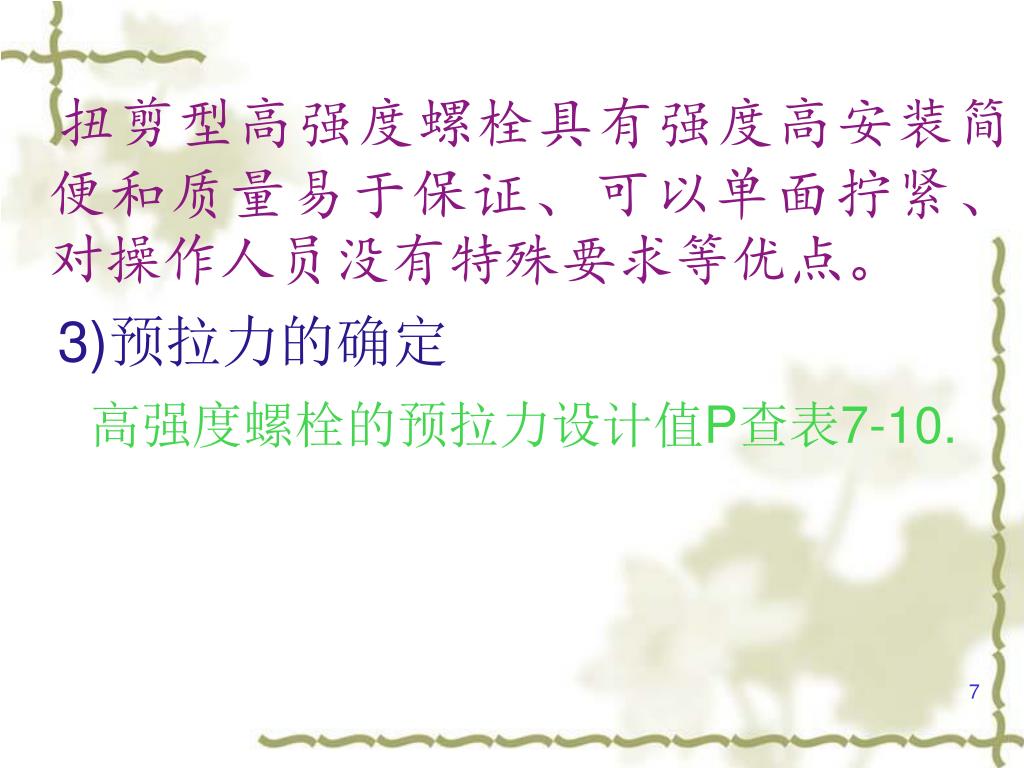

  7. 扭剪型高强度螺栓具有强度高安装简便和质量易于保证、可以单面拧紧、对操作人员没有特殊要求等优点。扭剪型高强度螺栓具有强度高安装简便和质量易于保证、可以单面拧紧、对操作人员没有特殊要求等优点。 3)预拉力的确定 高强度螺栓的预拉力设计值P查表7-10.

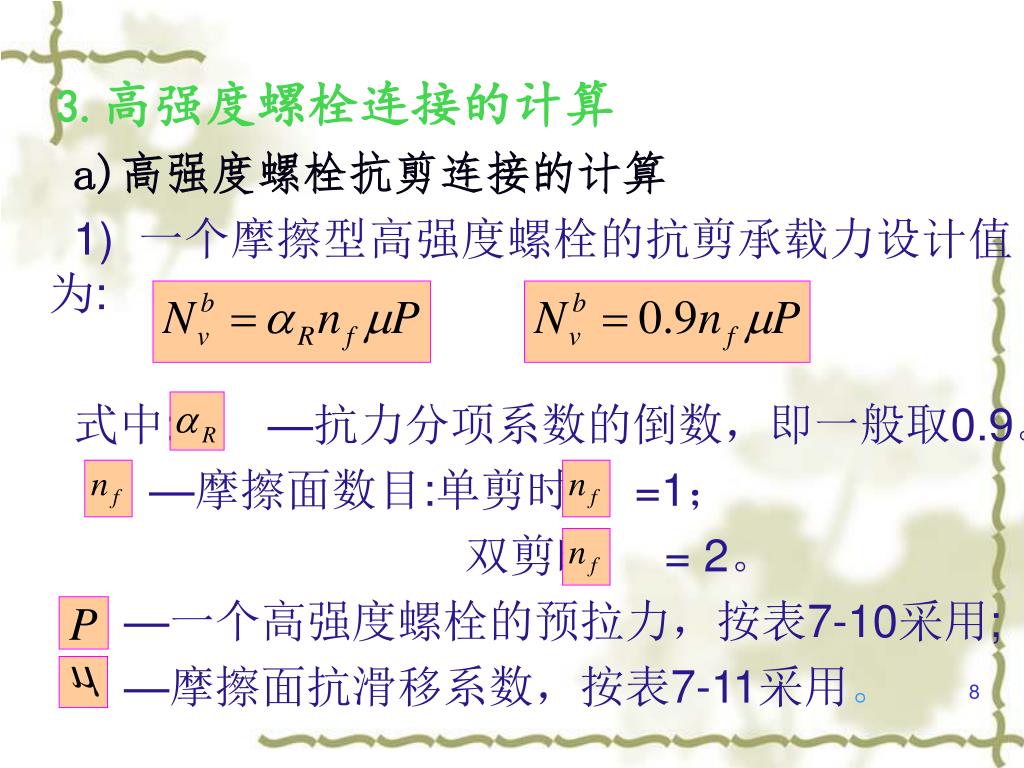

  8. 3.高强度螺栓连接的计算 a)高强度螺栓抗剪连接的计算 1) 一个摩擦型高强度螺栓的抗剪承载力设计值为: 式中: —抗力分项系数的倒数，即一般取0.9。 —摩擦面数目:单剪时 =1； 双剪时 = 2。 —一个高强度螺栓的预拉力，按表7-10采用; —摩擦面抗滑移系数，按表7-11采用。

  9. 2) 一个承压型高强度螺栓的抗剪承载力 设计值为: 其中： 和 采用高强度螺栓的强度设计值。

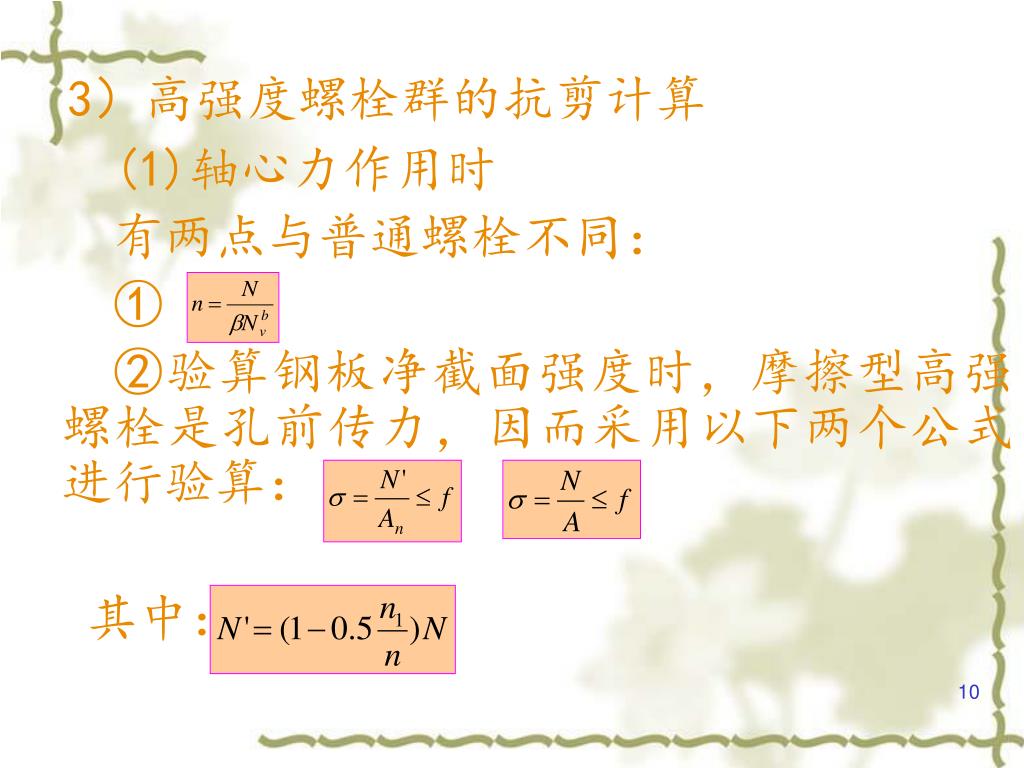

  10. 3）高强度螺栓群的抗剪计算 (1)轴心力作用时 有两点与普通螺栓不同： ① ②验算钢板净截面强度时，摩擦型高强螺栓是孔前传力，因而采用以下两个公式进行验算： 其中：

  11. （2）扭矩、剪力和轴力共同作用时的计算 与普通螺栓基本相同，只是改用高强度 的承载能力设计值 。

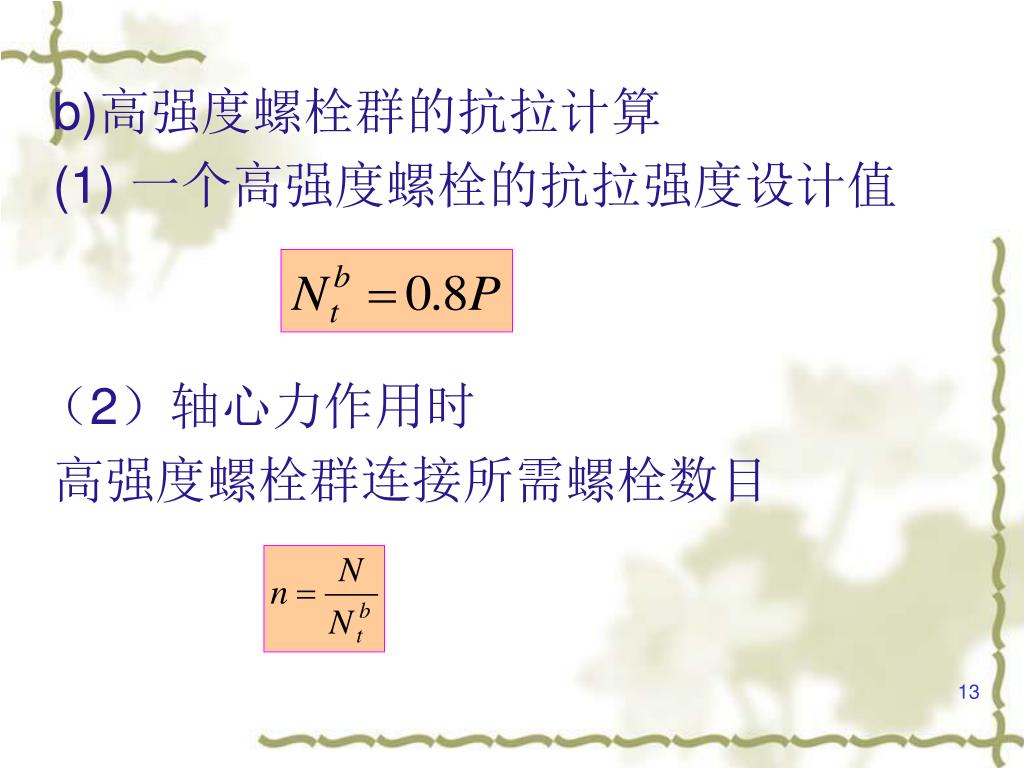

  12. b)高强度螺栓群的抗拉计算 (1) 一个高强度螺栓的抗拉强度设计值 （2）轴心力作用时 高强度螺栓群连接所需螺栓数目

  13. (3) 高强度螺栓受弯连接 高强度螺栓的外拉力总是小于预拉力P，在连接受弯矩而使螺栓沿栓杆方向受力时，被连接构件的接触面一直保持紧密贴合;因此，可认为 中和轴取螺栓群的形心轴。验算如下：

  14. C）承受拉力和剪力的共同作用 （1）高强度螺栓摩擦型连接，随着外力的增大，板件间的挤压力由P减至P-Nt,抗滑移系数也随板件间挤压力的减小而降低。 规范采用：

  15. 对高强度螺栓承压型连接，应满足： 1.2－折减系数。

  16. 7.9 构件的拼接 1.柱的拼接 1）等截面柱拼接

  17. 2）变截面柱拼接

  18. 2）变截面柱拼接

  19. 2）变截面柱拼接

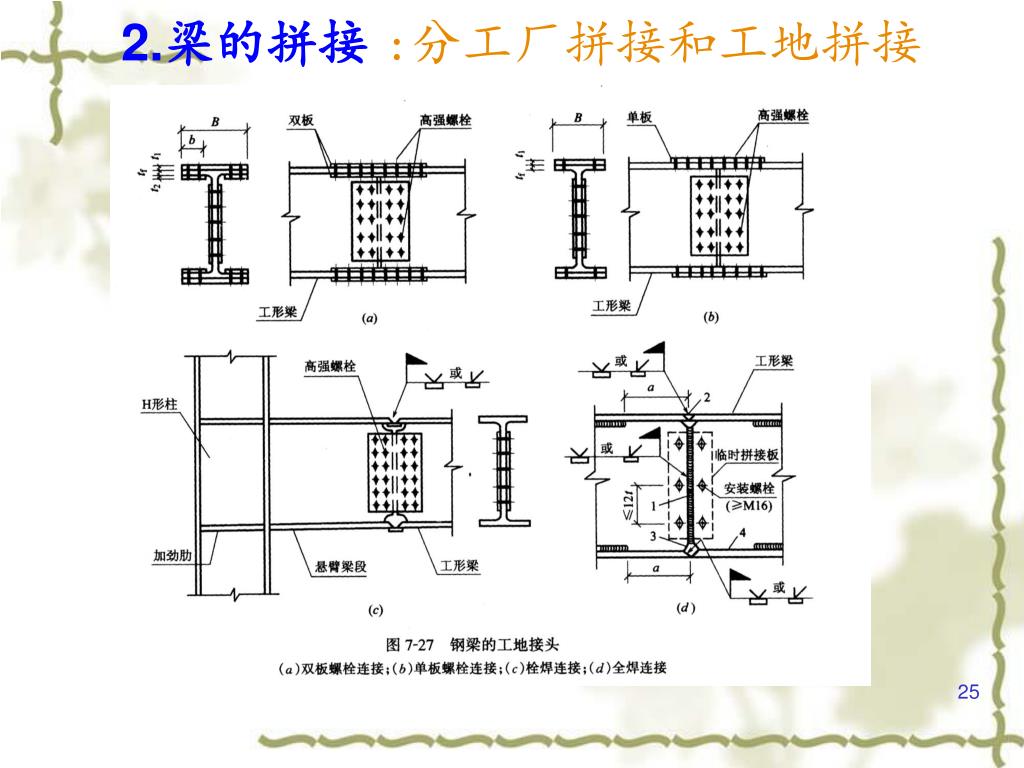

  20. 2.梁的拼接:分工厂拼接和工地拼接

  21. 7.10 梁与梁的连接

  22. 7.10 梁与柱的连接 有两类：梁贯通型和柱贯通型。

  23. 梁与柱刚性连接

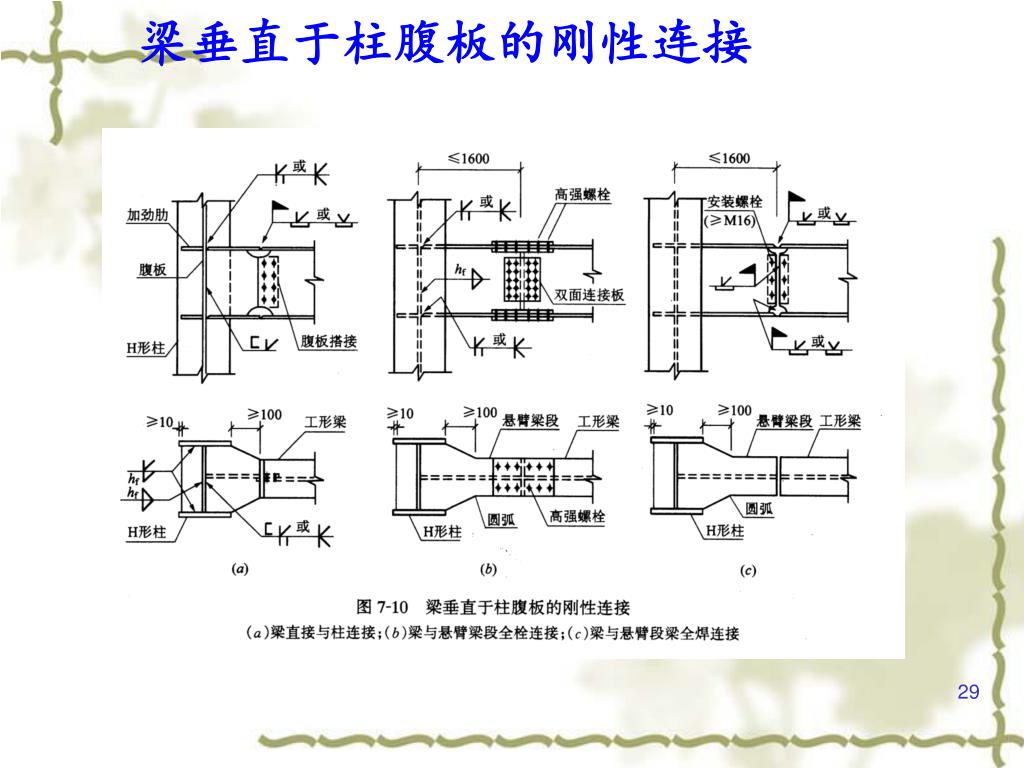

  24. 梁垂直于柱腹板的刚性连接

  25. 7.12柱脚设计 功能:将柱子的内力可靠地传递给基础，并和基础有牢固的连接。 柱与基础的连接方式有刚接和铰接两种形式。刚接柱脚与混凝土基础的连接方式有支承式也称外露式、埋入式 (也称插入式)、外包式三种。铰接柱脚均为支承式。

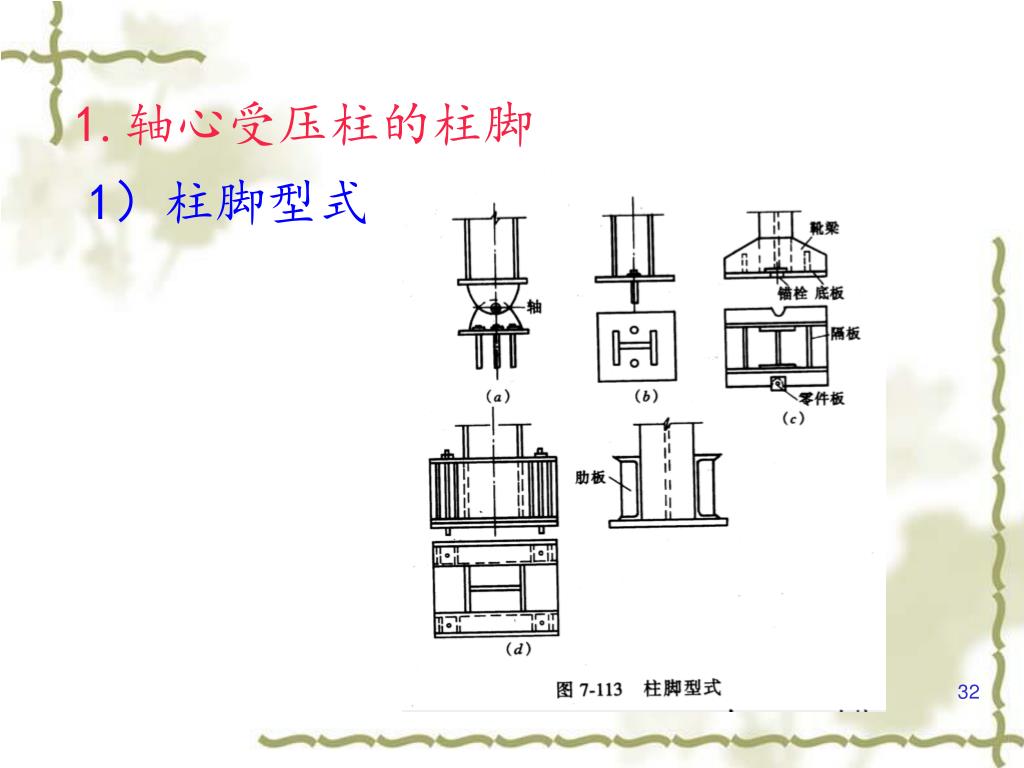

  26. 1.轴心受压柱的柱脚 1）柱脚型式

  27. 1.轴心受压柱的柱脚 2）柱脚计算 （1）底板计算 • 底板所需净面积 • 底板宽度： 式中：c取2至10cm, • 底板长度： • 底板尺寸确定后，可求 底板所承受的均匀压力

  28. 底板厚度由板的抗弯强度决定： 四边支承板： 三边支承板： 悬臂板： 底板厚度： 底板厚度一般为20mm-40mm。

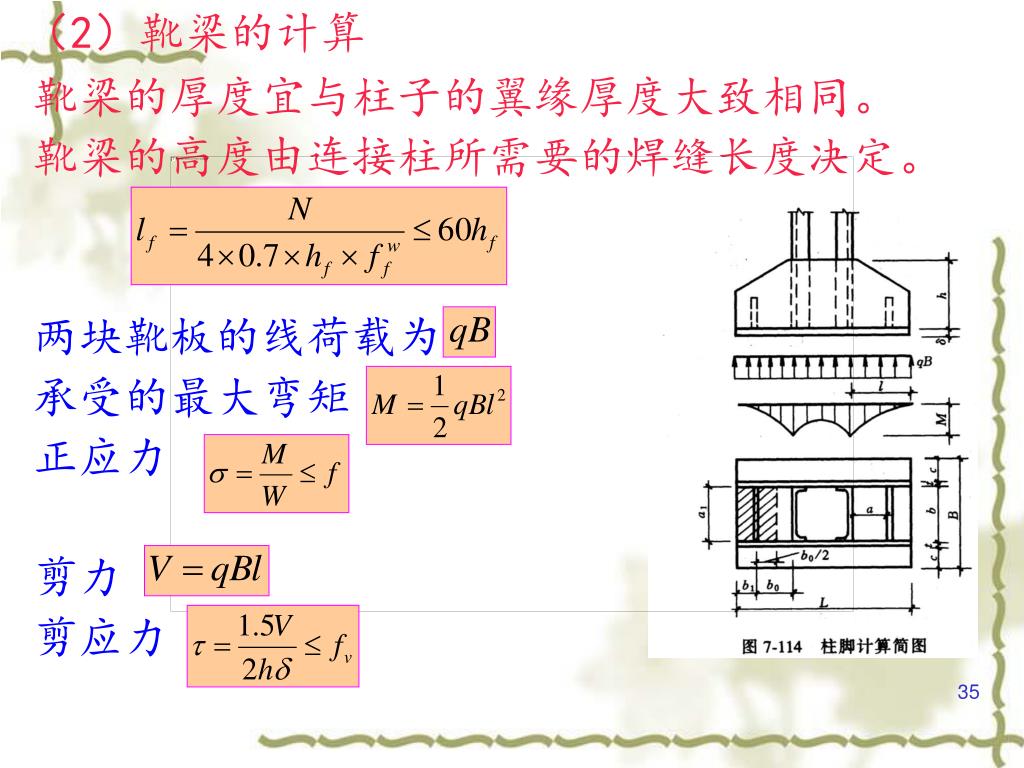

  29. （2）靴梁的计算 靴梁的厚度宜与柱子的翼缘厚度大致相同。 靴梁的高度由连接柱所需要的焊缝长度决定。 两块靴板的线荷载为 承受的最大弯矩 正应力 剪力 剪应力

  30. 无隔板时，靴梁与底板的连接焊缝和柱身与底板的连接焊缝传递全部柱的压力，所需焊脚尺寸应为
