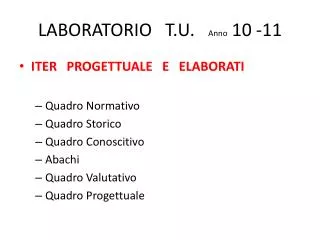

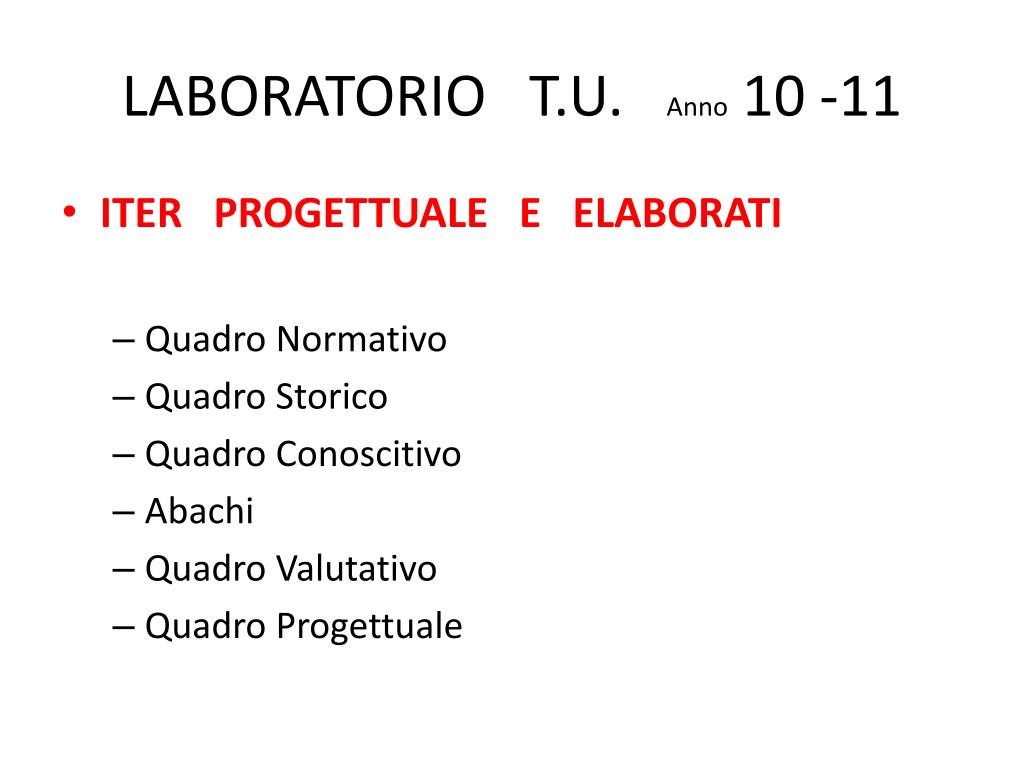

  1. LABORATORIO T.U. Anno 10 -11 • ITER PROGETTUALE E ELABORATI • Quadro Normativo • Quadro Storico • Quadro Conoscitivo • Abachi • Quadro Valutativo • Quadro Progettuale

  2. Quadro Normativo Scala 1:2000/1:1000 • Esame degli strumenti urbanistici vigenti (tavole con estratto delle Parti che interessano l’area): • PIT - Piano di indirizzo territoriale (livello regionale) • PTC - Piano territoriale di Coordinamento (livello provinciale) • Piano Regolatore (Piano Strutturale, Regolamento Urbanistico, Piano di Dettaglio) • PIUSS - Piano di Interventi Urbani di Sviluppo Sostenibile Elaborato/i di sintesi delle tavole grafiche e delle norme di piano relative all’area di studio che ci riguarda

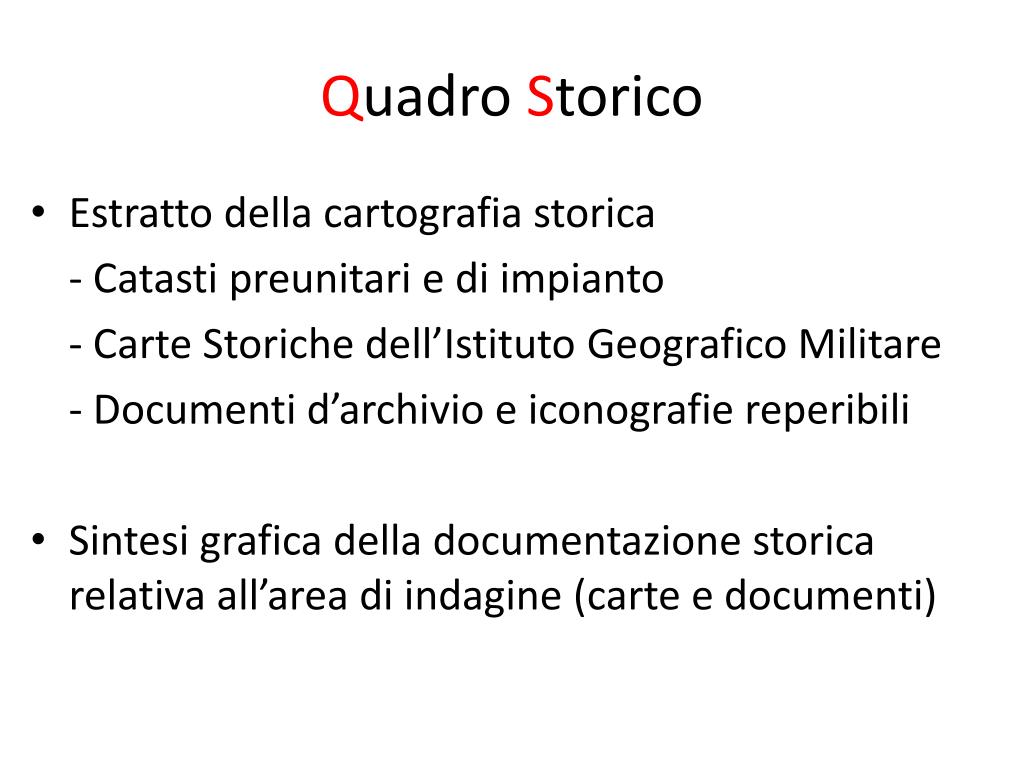

  3. Quadro Storico • Estratto della cartografia storica - Catasti preunitari e di impianto - Carte Storiche dell’Istituto Geografico Militare - Documenti d’archivio e iconografie reperibili • Sintesi grafica della documentazione storica relativa all’area di indagine (carte e documenti)

  4. Quadro Conoscitivo Paesaggio e Percezione scala 1:2000 • Insediamenti • Muri a secco • Pozzi - abbeveratoi • Beni culturali: edifici di culto, resti archeologici, testimonianze, ecc • Colline • Sistemi di crinali • Depressioni vallive • Sistemazioni agrarie Gruppi di alberi, filari, insiemi, ecc. • Alberi isolati • Viste e vedute Significative,

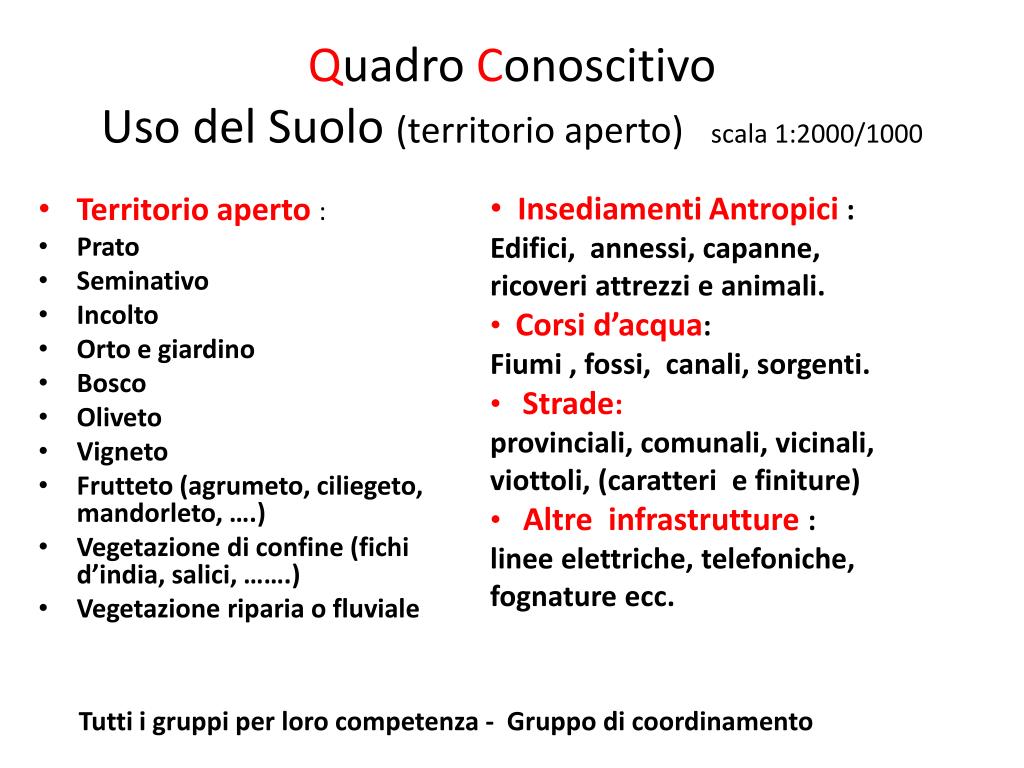

  5. Quadro ConoscitivoUso del Suolo (territorio aperto) scala 1:2000/1000 • Territorio aperto : • Prato • Seminativo • Incolto • Orto e giardino • Bosco • Oliveto • Vigneto • Frutteto (agrumeto, ciliegeto, mandorleto, ….) • Vegetazione di confine (fichi d’india, salici, …….) • Vegetazione riparia o fluviale • InsediamentiAntropici : • Edifici, annessi, capanne, ricoveri attrezzi e animali. • Corsi d’acqua: • Fiumi , fossi, canali, sorgenti. • Strade: • provinciali, comunali, vicinali, viottoli, (caratteri e finiture) • Altre infrastrutture: • linee elettriche, telefoniche, fognature ecc. Tutti i gruppi per loro competenza - Gruppo di coordinamento

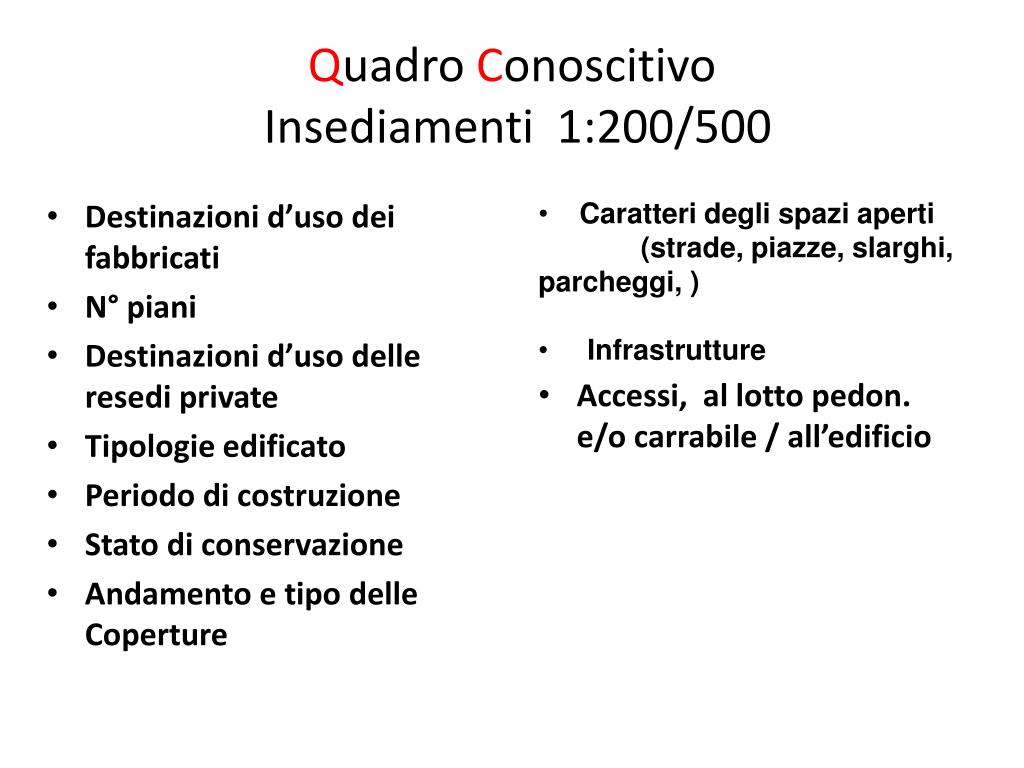

  6. Quadro Conoscitivo Insediamenti 1:200/500 • Destinazioni d’uso dei fabbricati • N° piani • Destinazioni d’uso delle resedi private • Tipologie edificato • Periodo di costruzione • Stato di conservazione • Andamento e tipo delle Coperture • Caratteri degli spazi aperti (strade, piazze, slarghi, parcheggi, ) • Infrastrutture • Accessi, al lotto pedon. e/o carrabile / all’edificio

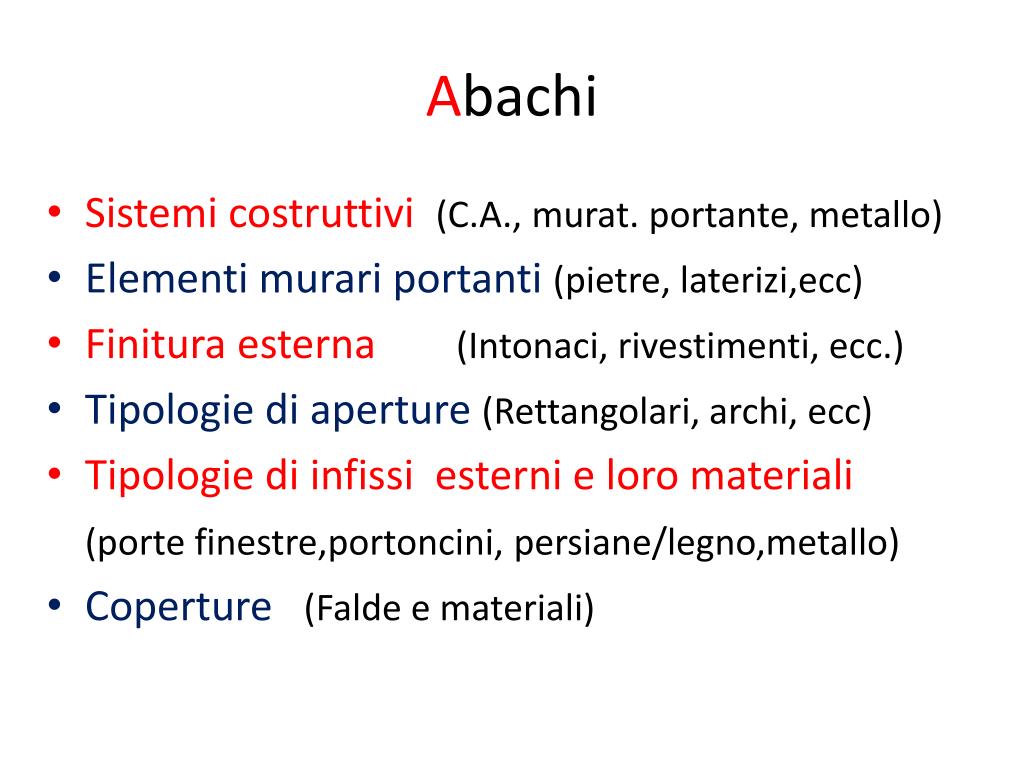

  7. Abachi • Sistemi costruttivi (C.A., murat. portante, metallo) • Elementi murari portanti (pietre, laterizi,ecc) • Finitura esterna (Intonaci, rivestimenti, ecc.) • Tipologie di aperture (Rettangolari, archi, ecc) • Tipologie di infissi esterni e loro materiali (porte finestre,portoncini, persiane/legno,metallo) • Coperture (Falde e materiali)

  8. Quadro ValutativoValori riconosciuti scala 1:1000/500 • Fabbricati storici e loro pertinenze (orti giardini ecc) • Elementi costruttivi e materiali di pregio o tipici • Percorsi storici e tradizionali • Beni culturali e della tradizione (fonti , edicole, statue, castello, ville di pregio, ecc ) • Luoghi di aggregazione o di riferimento per la comunità insediata (piazze, edifici, ecc) • Valori ambientali, paesaggistici e/o percettivi • Altro

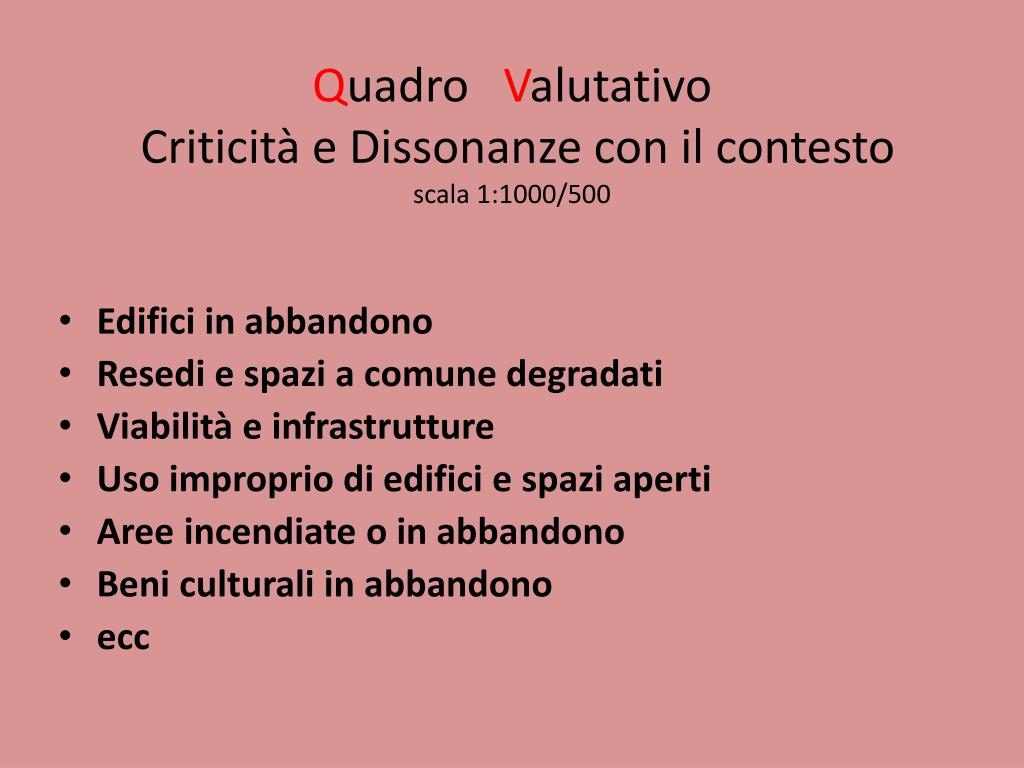

  9. Quadro Valutativo Criticità e Dissonanze con il contesto scala 1:1000/500 • Edifici in abbandono • Resedi e spazi a comune degradati • Viabilità e infrastrutture • Uso improprio di edifici e spazi aperti • Aree incendiate o in abbandono • Beni culturali in abbandono • ecc

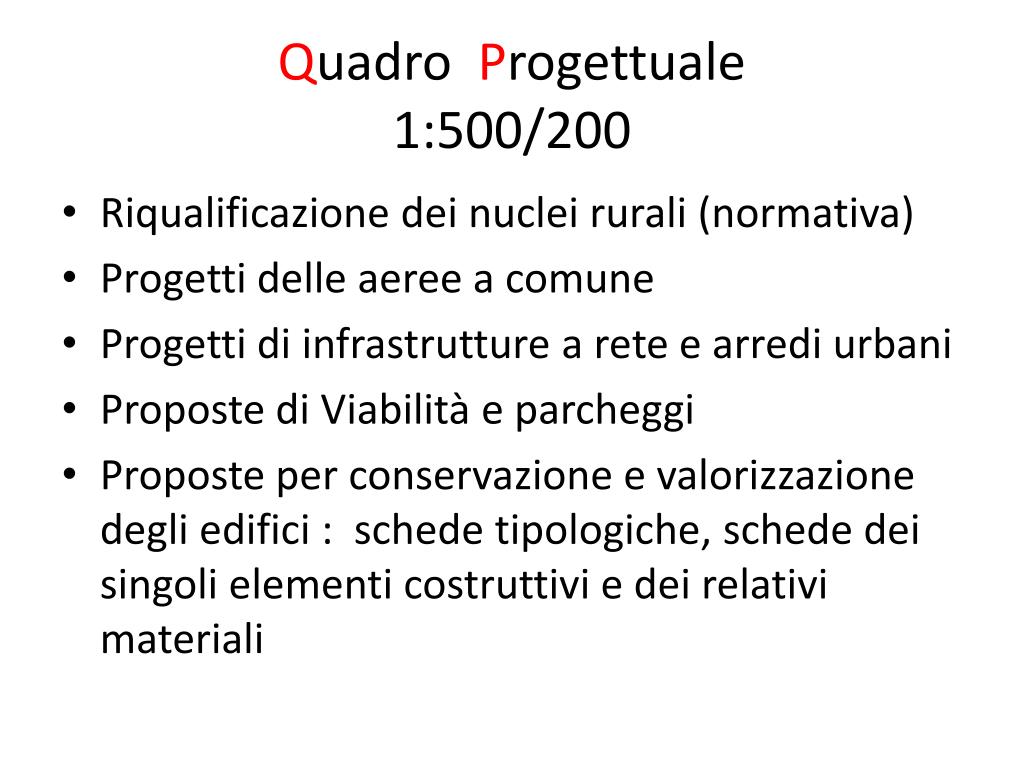

  10. Quadro Progettuale1:500/200 • Riqualificazione dei nuclei rurali (normativa) • Progetti delle aeree a comune • Progetti di infrastrutture a rete e arredi urbani • Proposte di Viabilità e parcheggi • Proposte per conservazione e valorizzazione degli edifici : schede tipologiche, schede dei singoli elementi costruttivi e dei relativi materiali

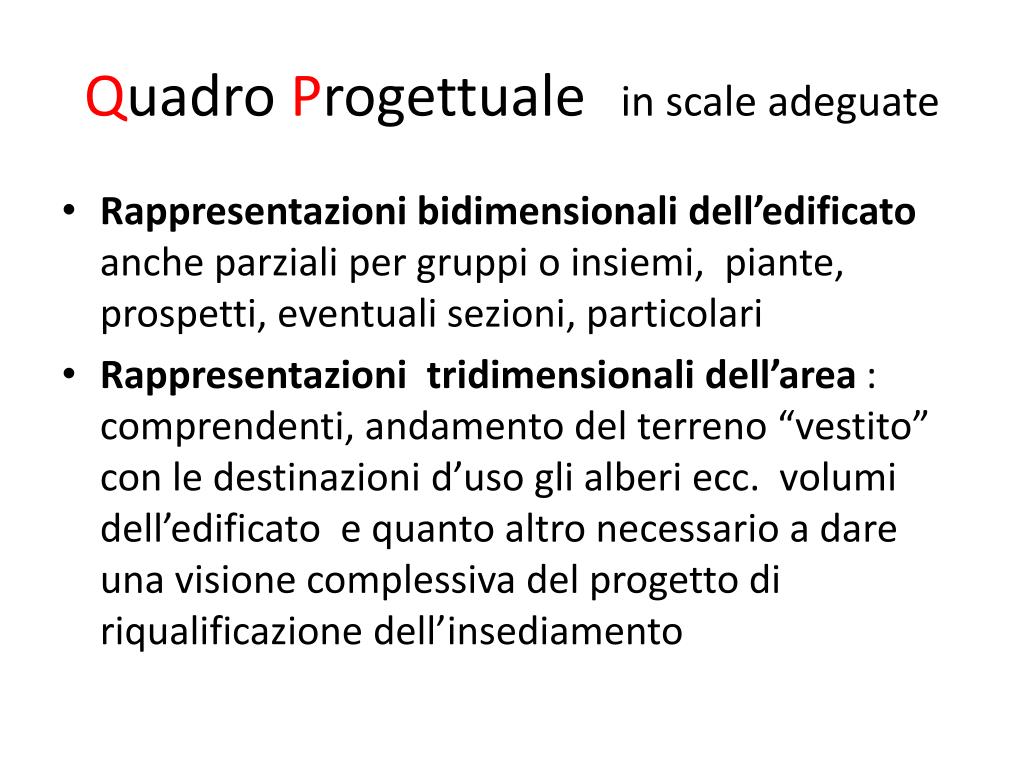

  11. Quadro Progettuale in scale adeguate • Rappresentazioni bidimensionali dell’edificato anche parziali per gruppi o insiemi, piante, prospetti, eventuali sezioni, particolari • Rappresentazioni tridimensionali dell’area : comprendenti, andamento del terreno “vestito” con le destinazioni d’uso gli alberi ecc. volumi dell’edificato e quanto altro necessario a dare una visione complessiva del progetto di riqualificazione dell’insediamento
