13 路面与隧道工程施工. 参考标准. 《 公路路基设计规范 》JTG D30—2004 《 公路水泥混凝土路面设计规范 》JTG D40—2002 《 公路沥青路面设计规范 》JTG D50—2006 《 公路路基施工技术规范 》JTG F10—2006 《 公路路面基层施工技术规范 》JTJ 034—2000 《 公路水泥混凝土路面施工技术规范 》JTG F30—2003. 《 公路水泥混凝土路面滑模施工技术规程 》JTJ 037.1—2000 《 公路沥青路面施工技术规范 》JTG F40—2004 《 公路隧道施工技术规范 》 JTG F60-2009
E N D

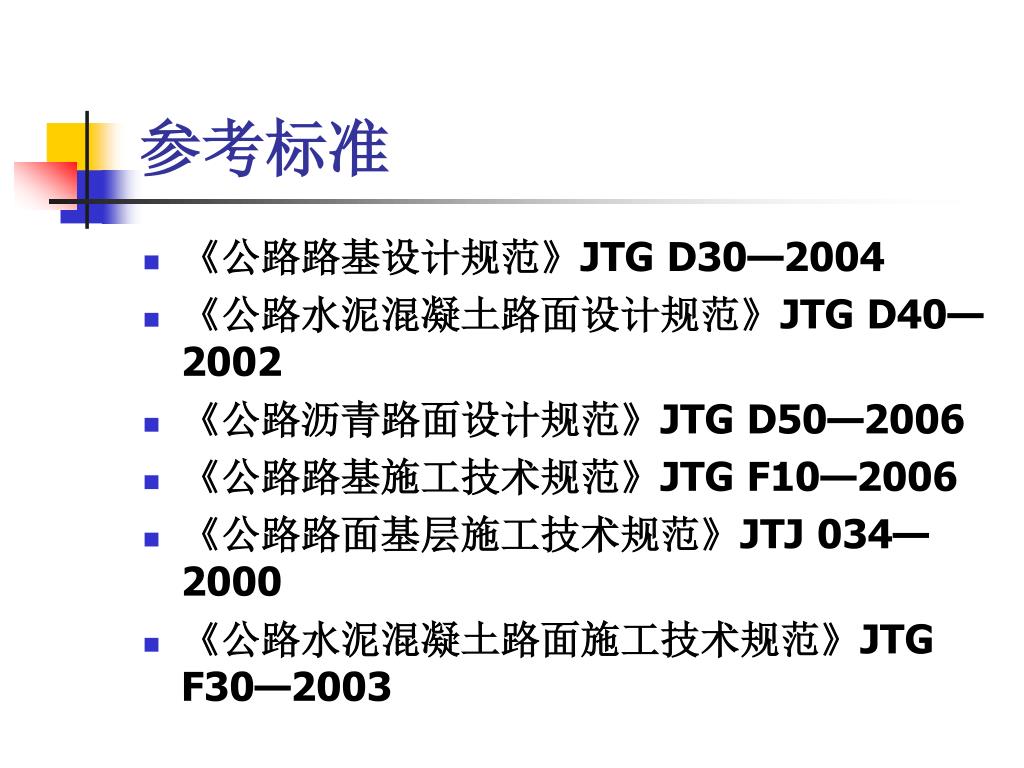

参考标准 • 《公路路基设计规范》JTG D30—2004 • 《公路水泥混凝土路面设计规范》JTG D40—2002 • 《公路沥青路面设计规范》JTG D50—2006 • 《公路路基施工技术规范》JTG F10—2006 • 《公路路面基层施工技术规范》JTJ 034—2000 • 《公路水泥混凝土路面施工技术规范》JTG F30—2003

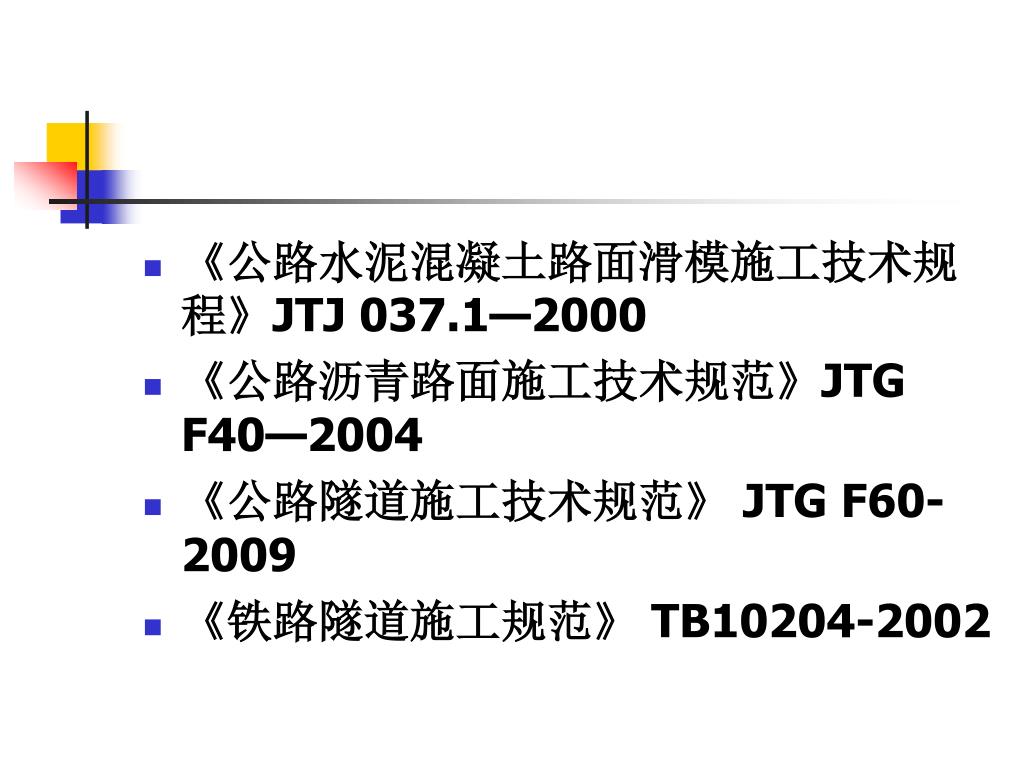

《公路水泥混凝土路面滑模施工技术规程》JTJ 037.1—2000 • 《公路沥青路面施工技术规范》JTG F40—2004 • 《公路隧道施工技术规范》 JTG F60-2009 • 《铁路隧道施工规范》 TB10204-2002

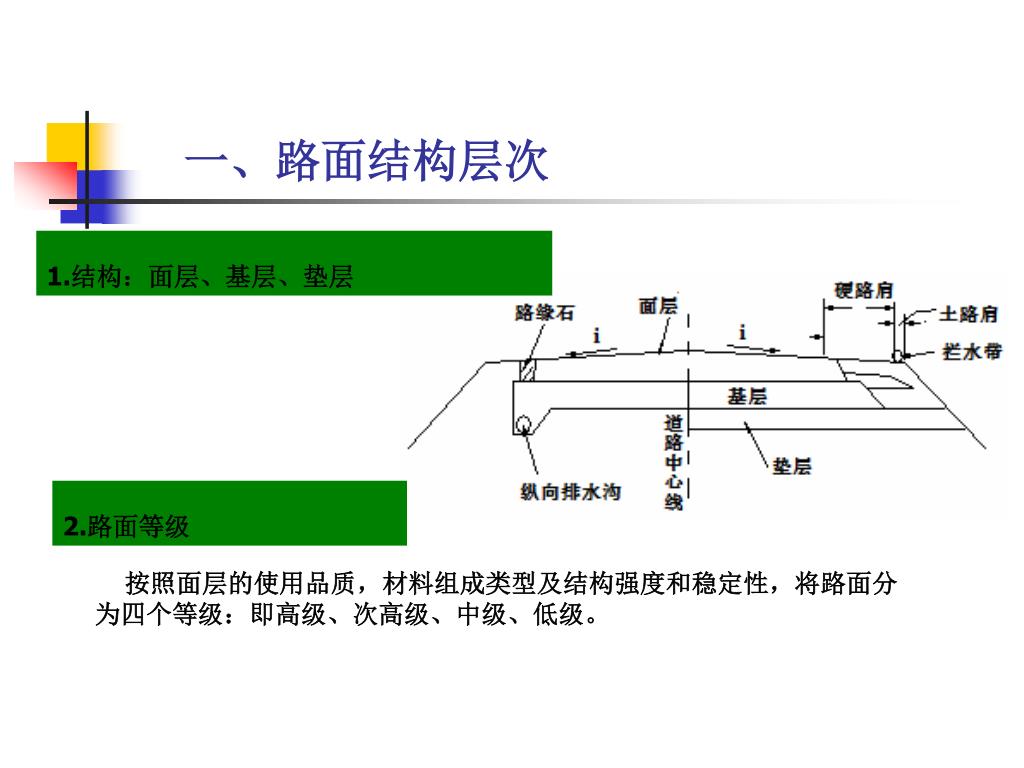

一、路面结构层次 1.结构：面层、基层、垫层 2.路面等级 按照面层的使用品质，材料组成类型及结构强度和稳定性，将路面分为四个等级：即高级、次高级、中级、低级。

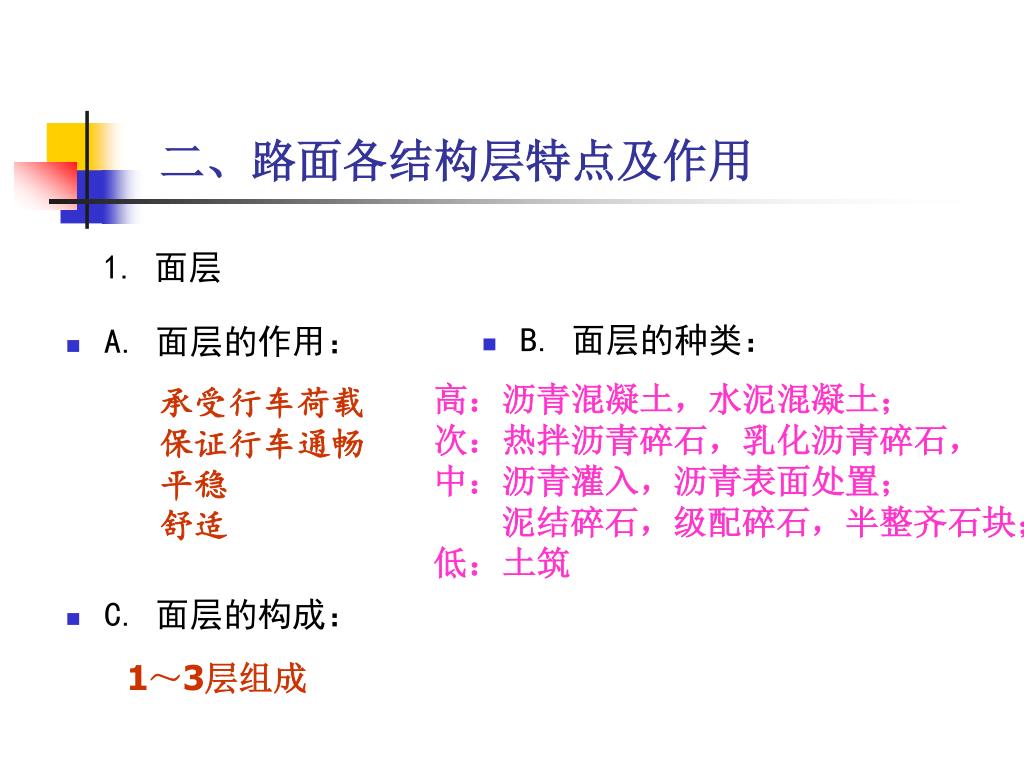

二、路面各结构层特点及作用 1. 面层 • B. 面层的种类： • A. 面层的作用： 高：沥青混凝土，水泥混凝土； 次：热拌沥青碎石，乳化沥青碎石， 中：沥青灌入，沥青表面处置； 泥结碎石，级配碎石，半整齐石块； 低：土筑 承受行车荷载 保证行车通畅 平稳 舒适 • C. 面层的构成： 1～3层组成

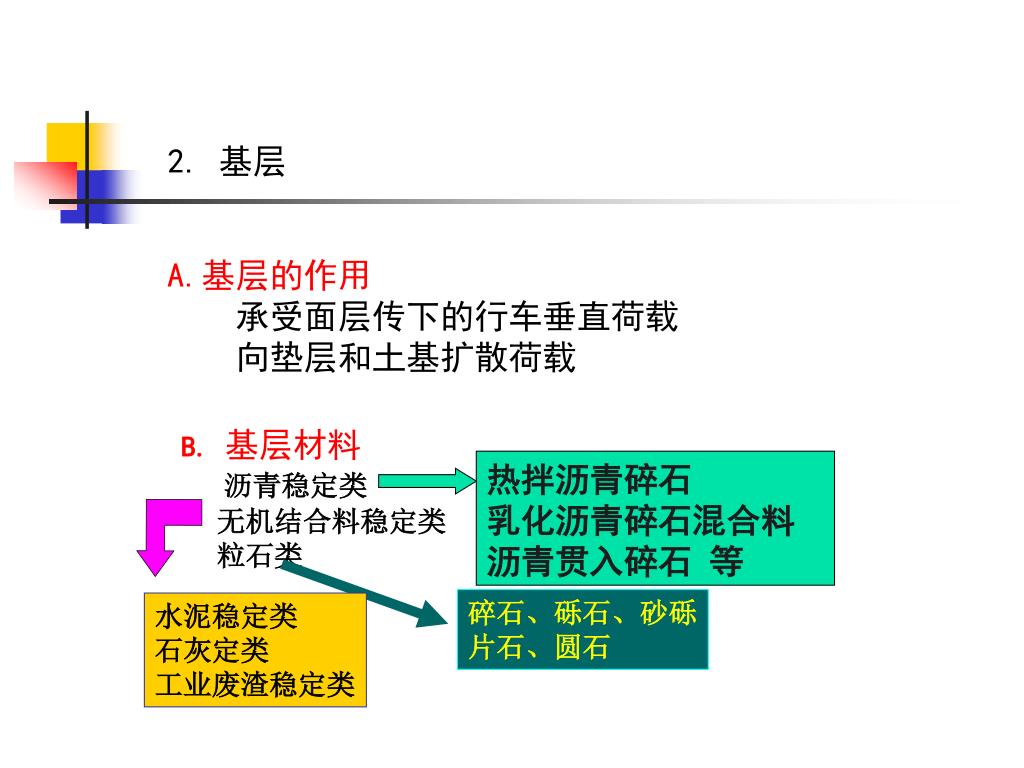

热拌沥青碎石 乳化沥青碎石混合料 沥青贯入碎石 等 碎石、砾石、砂砾 片石、圆石 水泥稳定类 石灰定类 工业废渣稳定类 2. 基层 A.基层的作用 承受面层传下的行车垂直荷载 向垫层和土基扩散荷载 B. 基层材料 沥青稳定类 无机结合料稳定类 粒石类

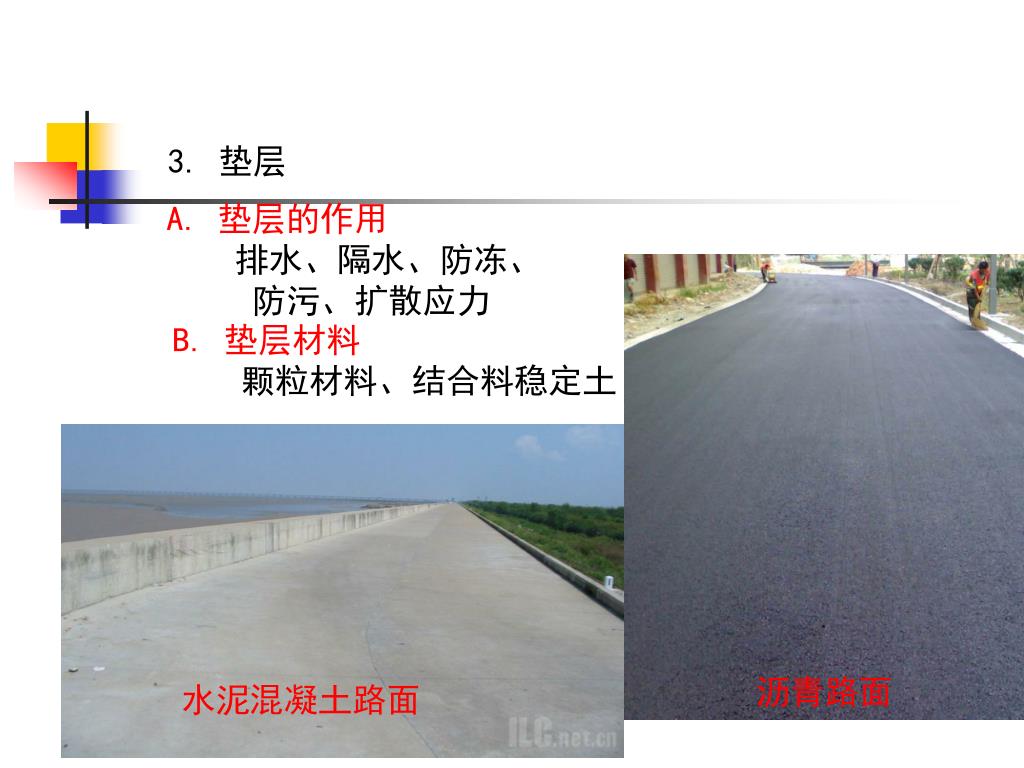

3. 垫层 A. 垫层的作用 排水、隔水、防冻、 防污、扩散应力 B. 垫层材料 颗粒材料、结合料稳定土 沥青路面 水泥混凝土路面

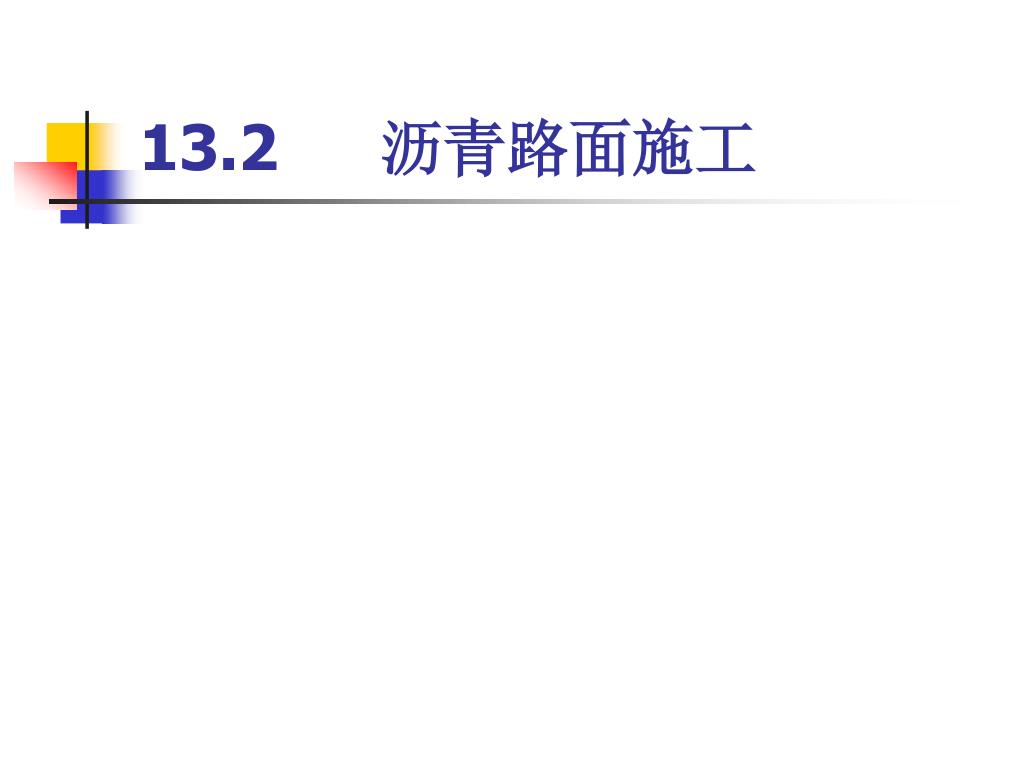

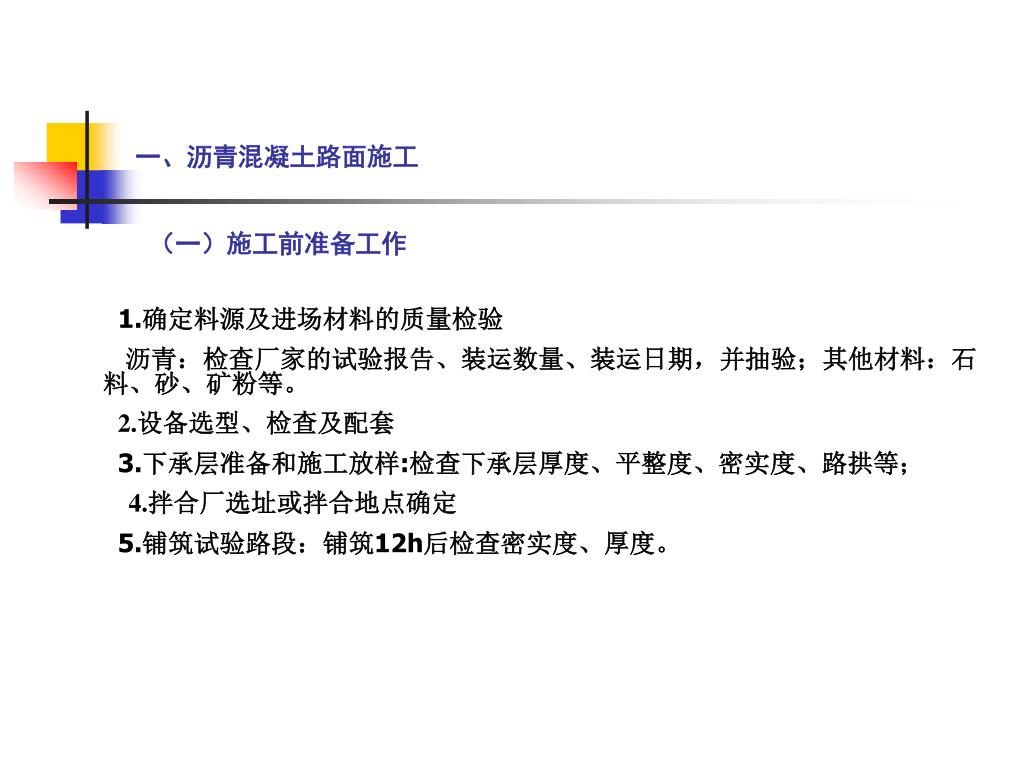

一、沥青混凝土路面施工 （一）施工前准备工作 1.确定料源及进场材料的质量检验 沥青：检查厂家的试验报告、装运数量、装运日期，并抽验；其他材料：石料、砂、矿粉等。 2.设备选型、检查及配套 3.下承层准备和施工放样:检查下承层厚度、平整度、密实度、路拱等； 4.拌合厂选址或拌合地点确定 5.铺筑试验路段：铺筑12h后检查密实度、厚度。
（二）沥青混凝土的拌制和运输 拌和应考虑的因素： 矿料、沥青的供应应充足； 设备的生产率和完好率； 沥青混合料运输路线、运距和运输时间，以及所需混合料的种类和数量等。

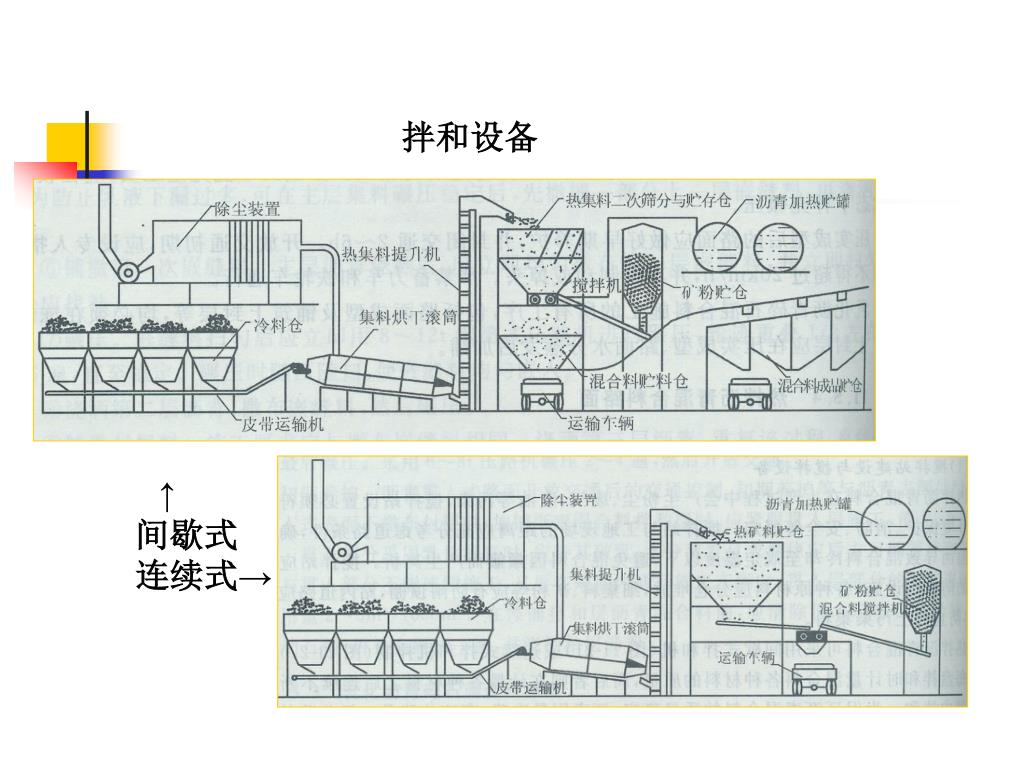

拌和设备 ↑ 间歇式 连续式→

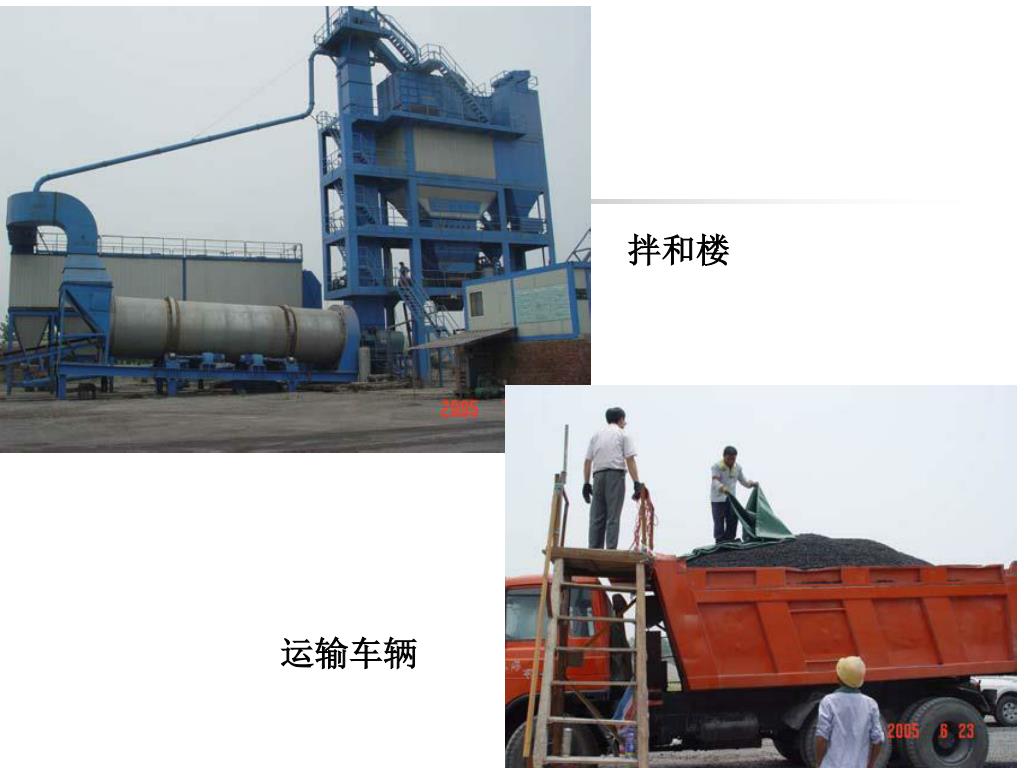

拌和楼 运输车辆

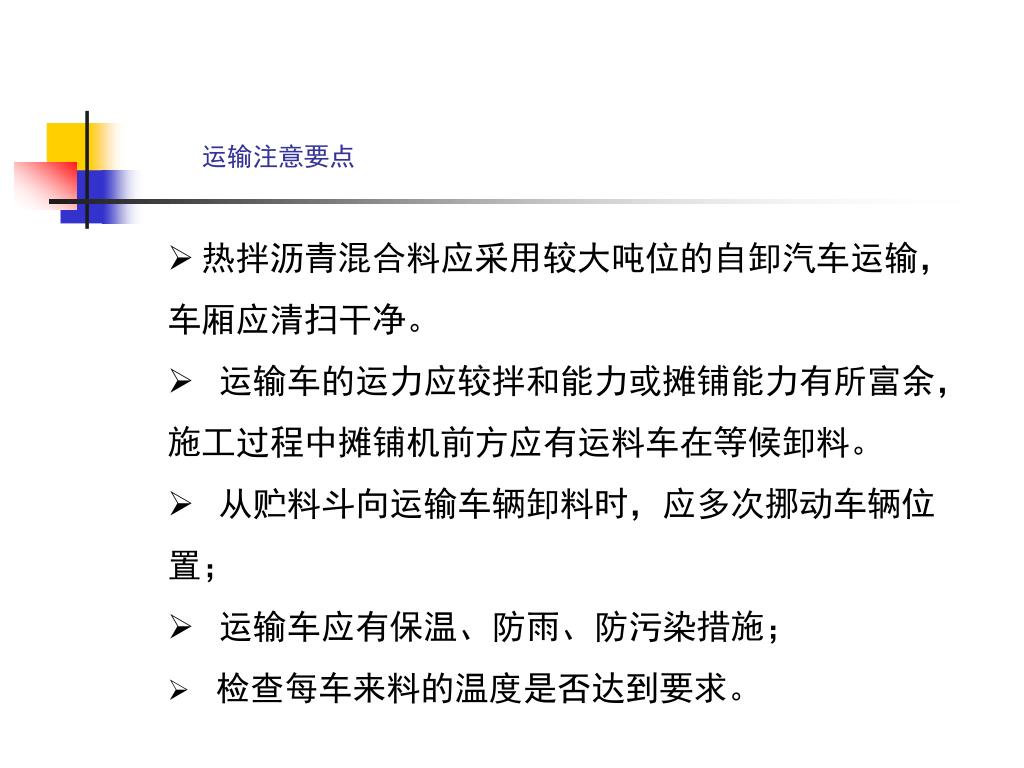

运输注意要点 • 热拌沥青混合料应采用较大吨位的自卸汽车运输，车厢应清扫干净。 • 运输车的运力应较拌和能力或摊铺能力有所富余，施工过程中摊铺机前方应有运料车在等候卸料。 • 从贮料斗向运输车辆卸料时，应多次挪动车辆位置； • 运输车应有保温、防雨、防污染措施； • 检查每车来料的温度是否达到要求。

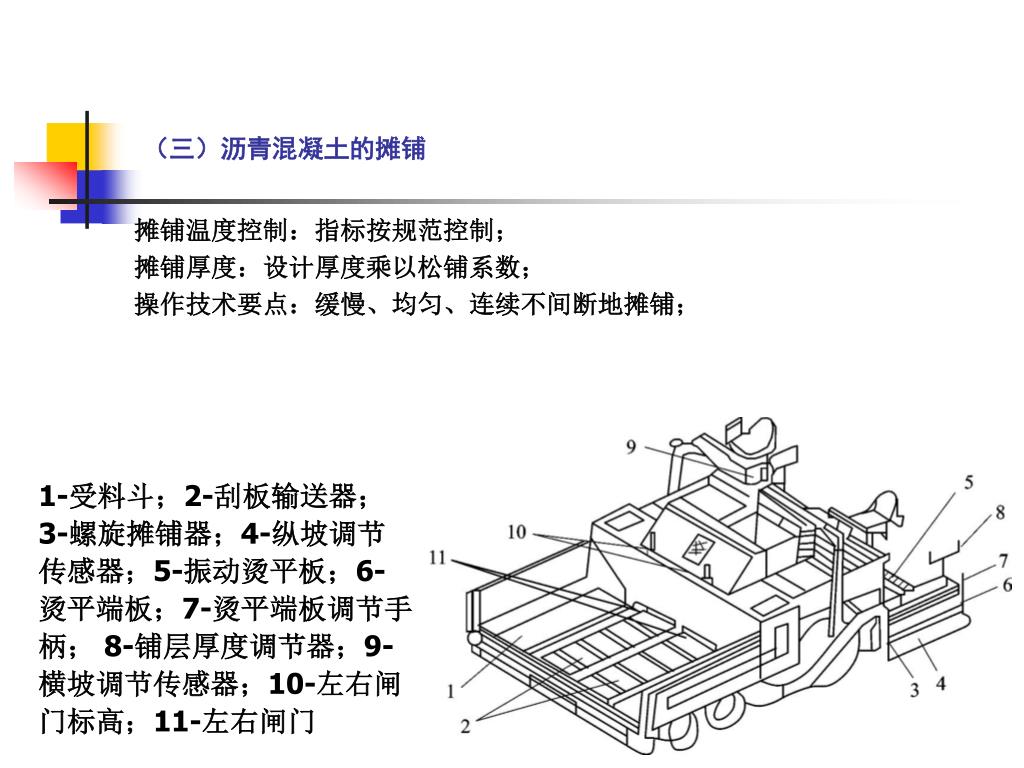

（三）沥青混凝土的摊铺 摊铺温度控制：指标按规范控制； 摊铺厚度：设计厚度乘以松铺系数； 操作技术要点：缓慢、均匀、连续不间断地摊铺； 1-受料斗；2-刮板输送器；3-螺旋摊铺器；4-纵坡调节传感器；5-振动烫平板；6-烫平端板；7-烫平端板调节手柄； 8-铺层厚度调节器；9-横坡调节传感器；10-左右闸门标高；11-左右闸门

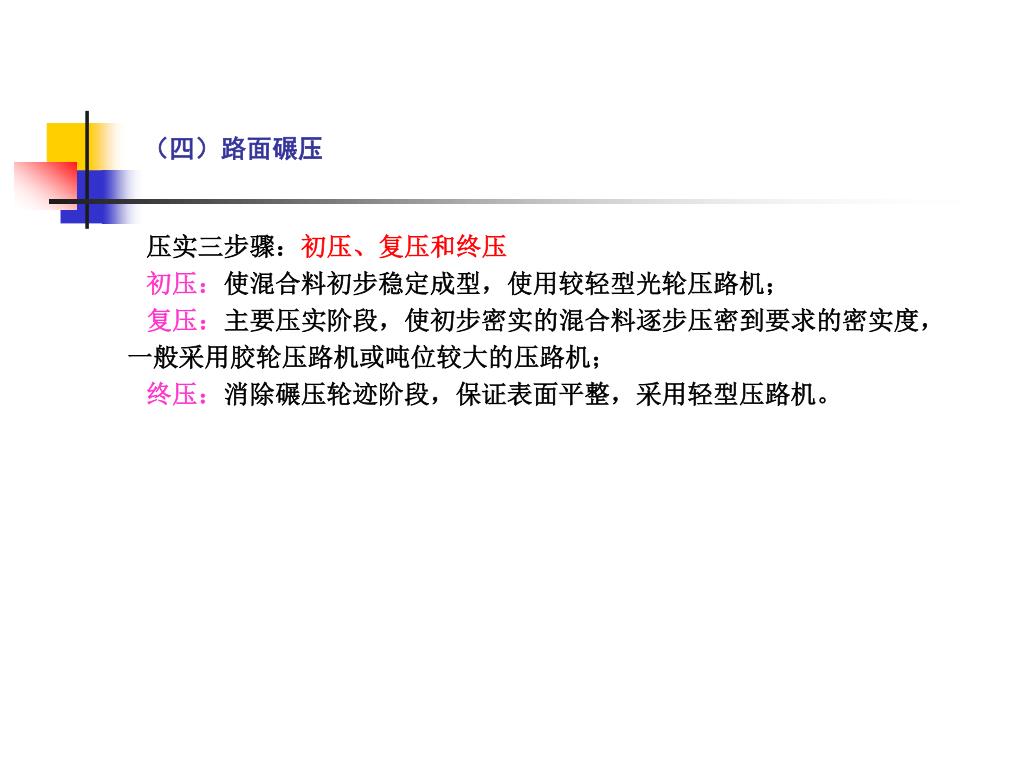

（四）路面碾压 压实三步骤：初压、复压和终压 初压：使混合料初步稳定成型，使用较轻型光轮压路机； 复压：主要压实阶段，使初步密实的混合料逐步压密到要求的密实度，一般采用胶轮压路机或吨位较大的压路机； 终压：消除碾压轮迹阶段，保证表面平整，采用轻型压路机。

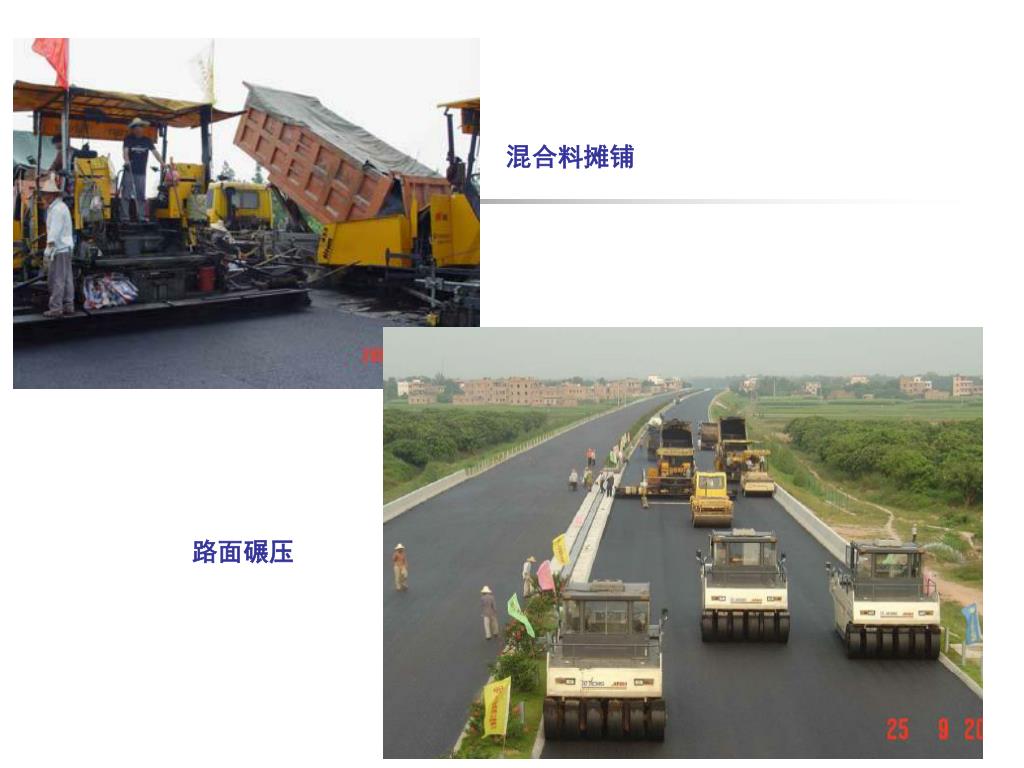

混合料摊铺 路面碾压

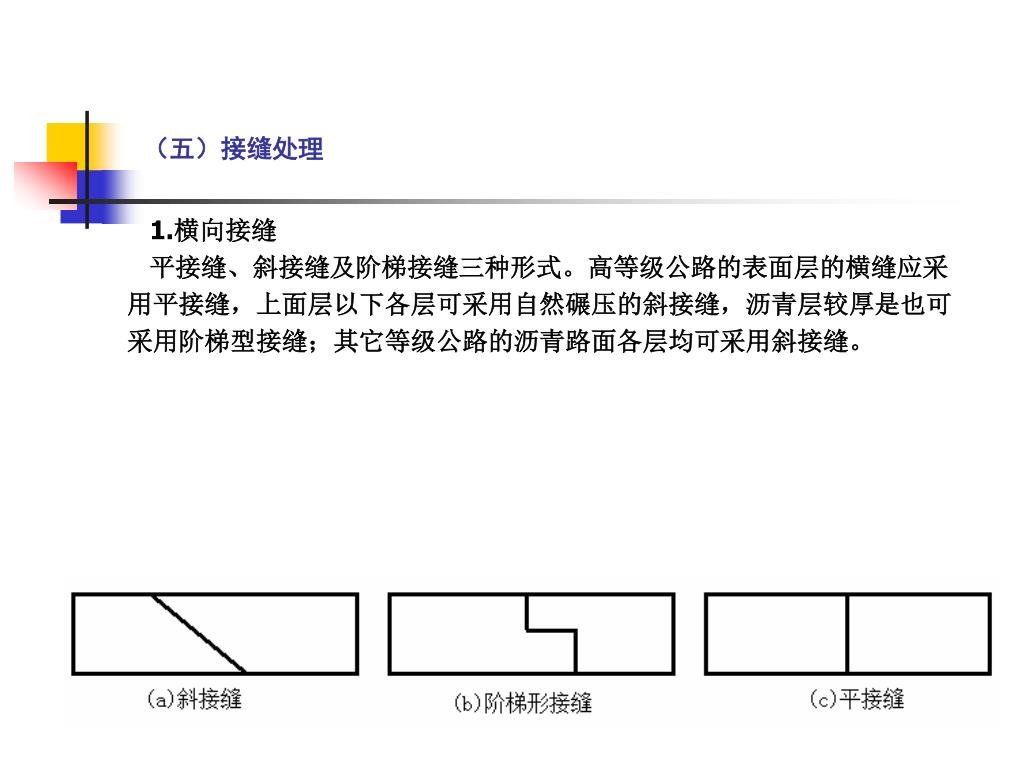

（五）接缝处理 1.横向接缝 平接缝、斜接缝及阶梯接缝三种形式。高等级公路的表面层的横缝应采用平接缝，上面层以下各层可采用自然碾压的斜接缝，沥青层较厚是也可采用阶梯型接缝；其它等级公路的沥青路面各层均可采用斜接缝。

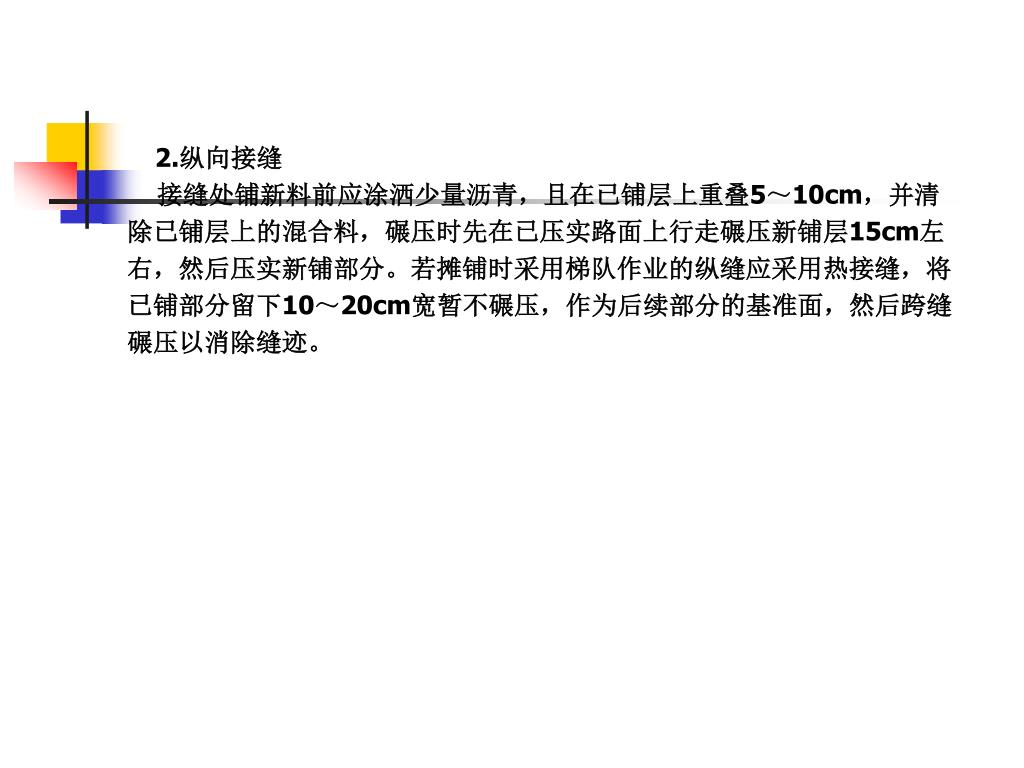

2.纵向接缝 接缝处铺新料前应涂洒少量沥青，且在已铺层上重叠5～10cm，并清除已铺层上的混合料，碾压时先在已压实路面上行走碾压新铺层15cm左右，然后压实新铺部分。若摊铺时采用梯队作业的纵缝应采用热接缝，将已铺部分留下10～20cm宽暂不碾压，作为后续部分的基准面，然后跨缝碾压以消除缝迹。

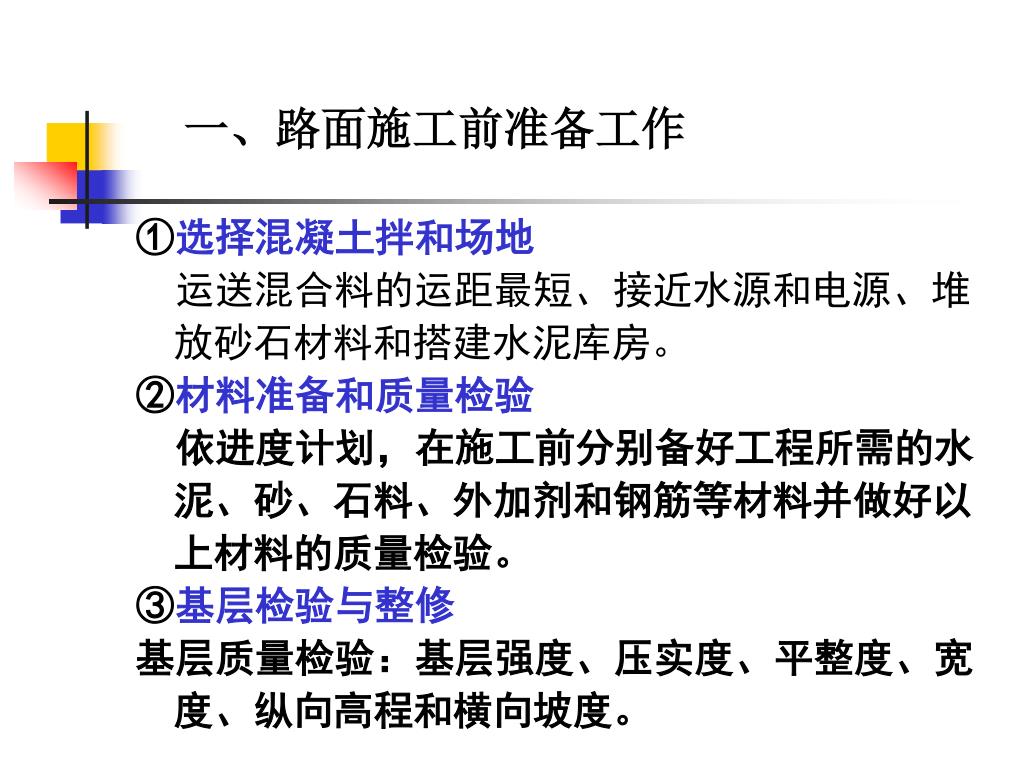

一、路面施工前准备工作 ①选择混凝土拌和场地 运送混合料的运距最短、接近水源和电源、堆放砂石材料和搭建水泥库房。 ②材料准备和质量检验 依进度计划，在施工前分别备好工程所需的水泥、砂、石料、外加剂和钢筋等材料并做好以上材料的质量检验。 ③基层检验与整修 基层质量检验：基层强度、压实度、平整度、宽度、纵向高程和横向坡度。

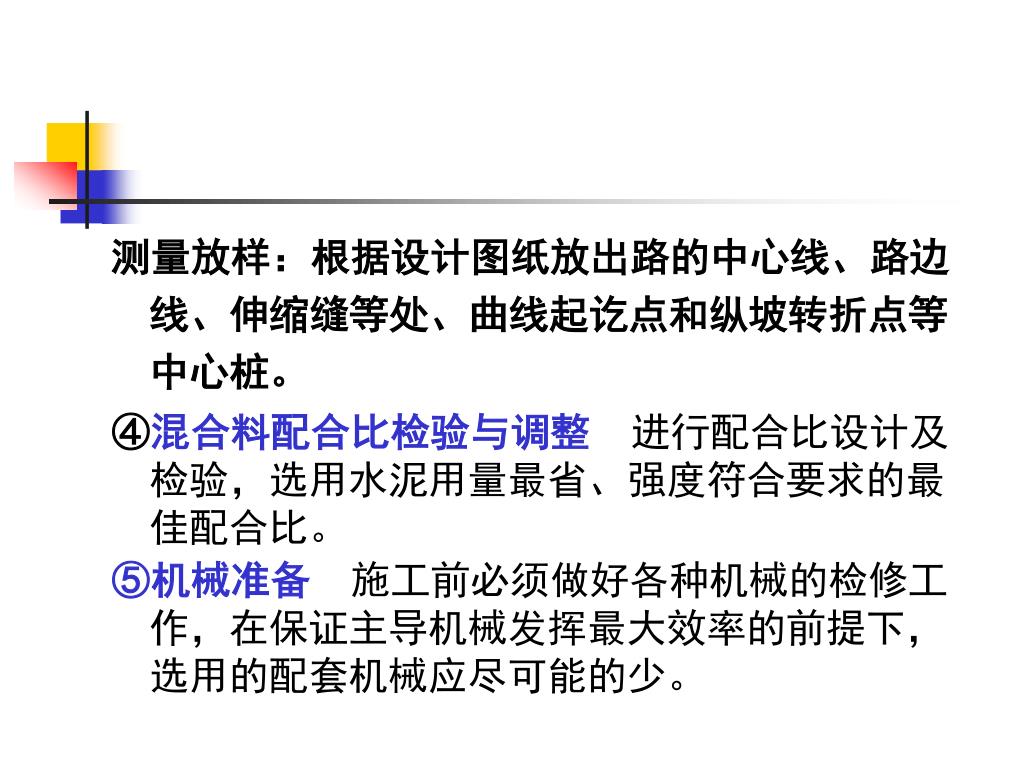

测量放样：根据设计图纸放出路的中心线、路边线、伸缩缝等处、曲线起讫点和纵坡转折点等中心桩。测量放样：根据设计图纸放出路的中心线、路边线、伸缩缝等处、曲线起讫点和纵坡转折点等中心桩。 ④混合料配合比检验与调整 进行配合比设计及检验，选用水泥用量最省、强度符合要求的最佳配合比。 ⑤机械准备 施工前必须做好各种机械的检修工作，在保证主导机械发挥最大效率的前提下，选用的配套机械应尽可能的少。

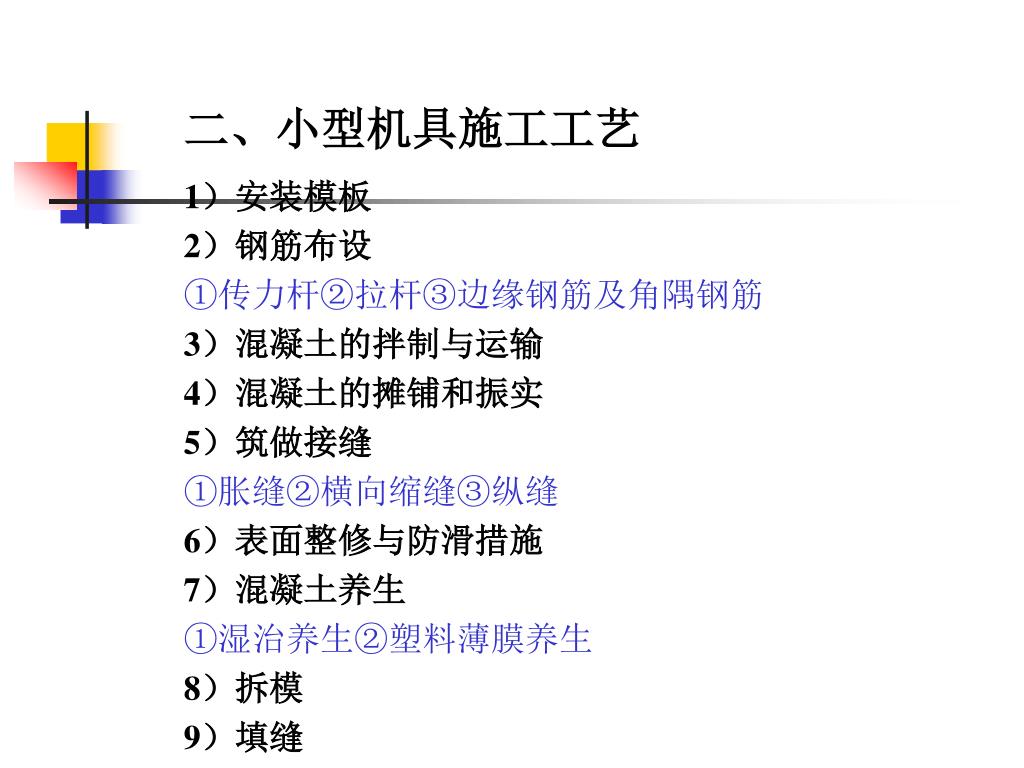

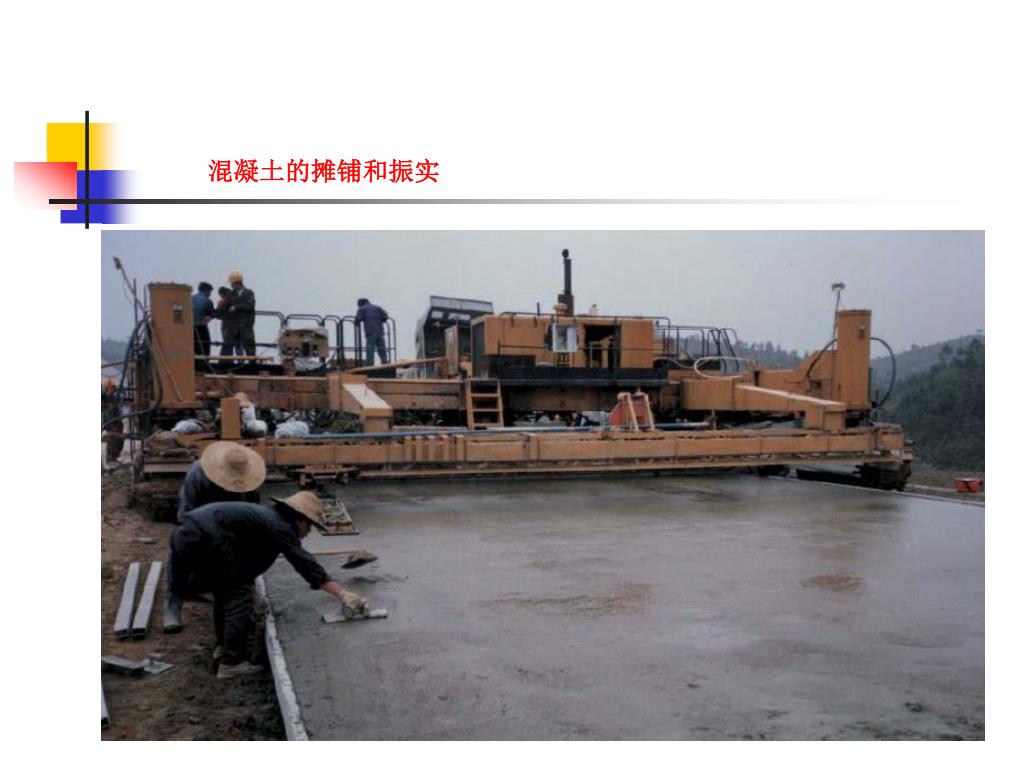

二、小型机具施工工艺 1）安装模板 2）钢筋布设 ①传力杆②拉杆③边缘钢筋及角隅钢筋 3）混凝土的拌制与运输 4）混凝土的摊铺和振实 5）筑做接缝 ①胀缝②横向缩缝③纵缝 6）表面整修与防滑措施 7）混凝土养生 ①湿治养生②塑料薄膜养生 8）拆模 9）填缝
立模 定位测量放样 钢模板厚度及长度 安装模板要求

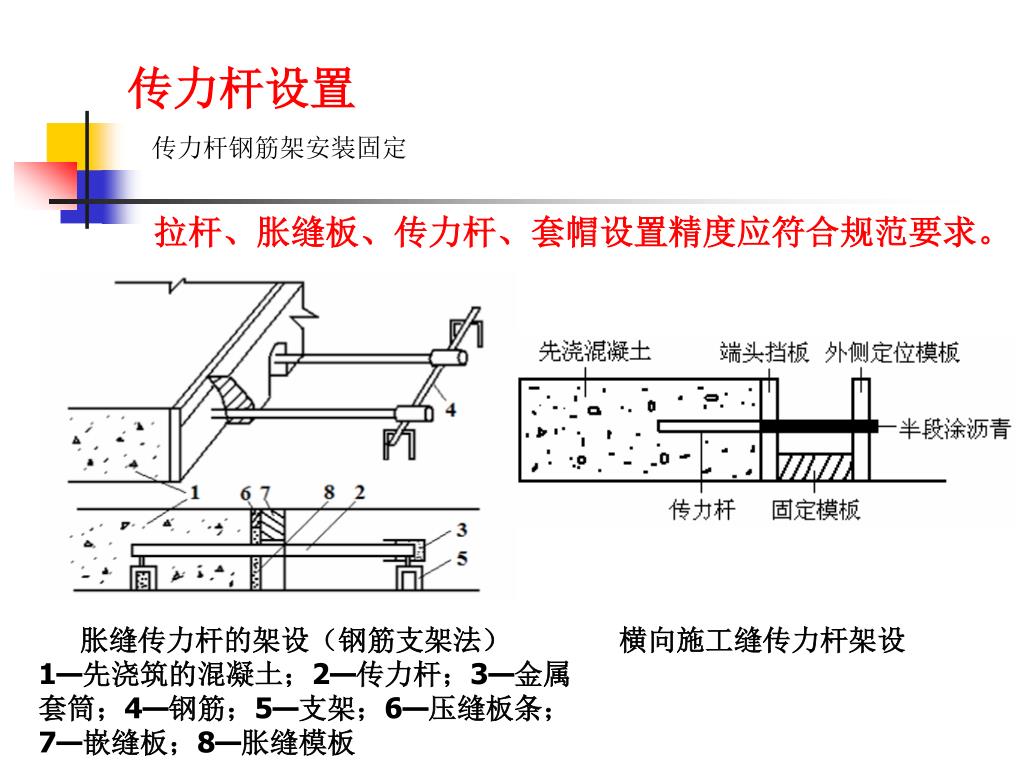

胀缝传力杆的架设（钢筋支架法） 1—先浇筑的混凝土；2—传力杆；3—金属套筒；4—钢筋；5—支架；6—压缝板条；7—嵌缝板；8—胀缝模板 横向施工缝传力杆架设 传力杆设置 传力杆钢筋架安装固定 拉杆、胀缝板、传力杆、套帽设置精度应符合规范要求。

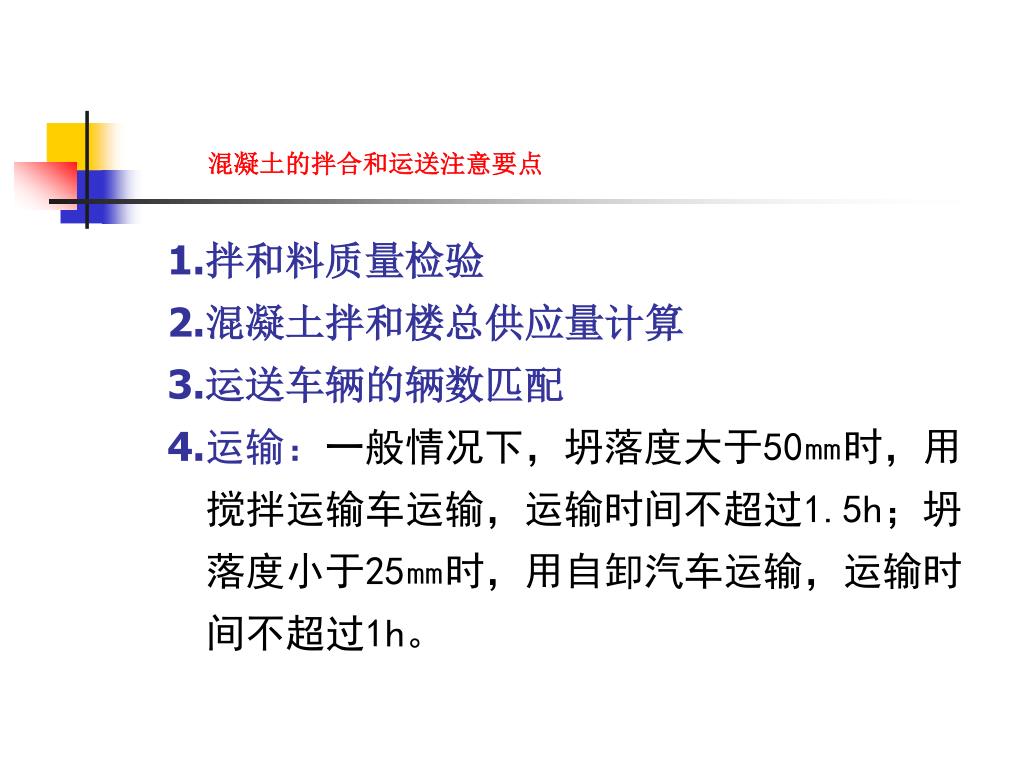

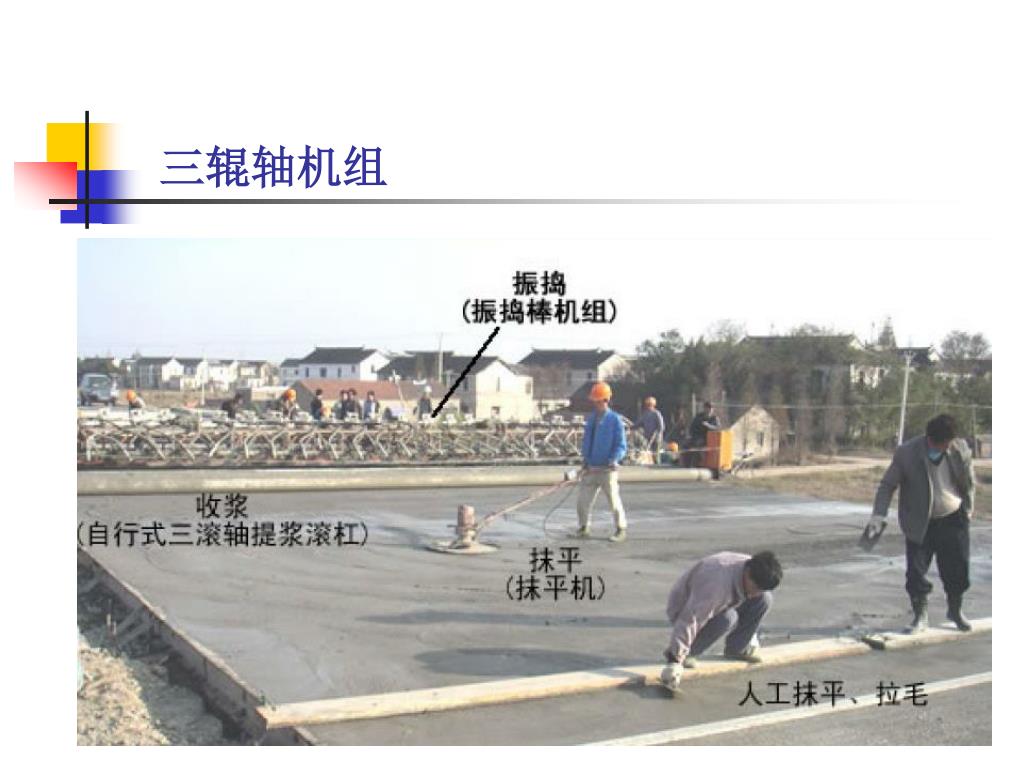

混凝土的拌合和运送注意要点 1.拌和料质量检验 2.混凝土拌和楼总供应量计算 3.运送车辆的辆数匹配 4.运输：一般情况下，坍落度大于50㎜时，用搅拌运输车运输，运输时间不超过1.5h；坍落度小于25㎜时，用自卸汽车运输，运输时间不超过1h。

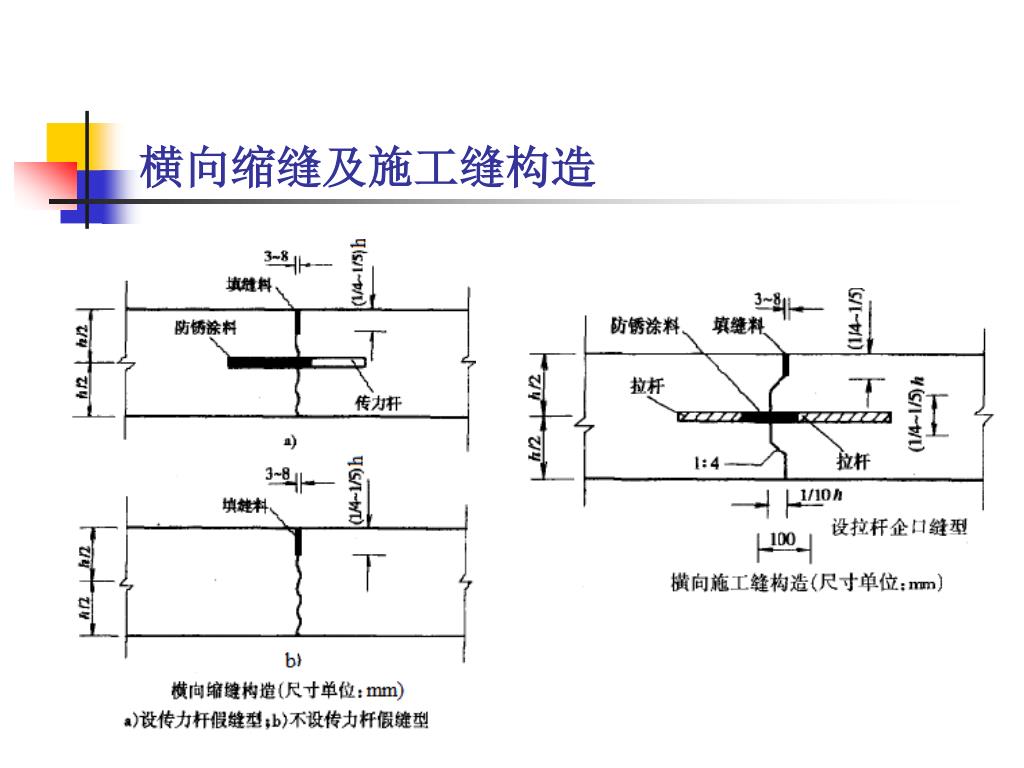

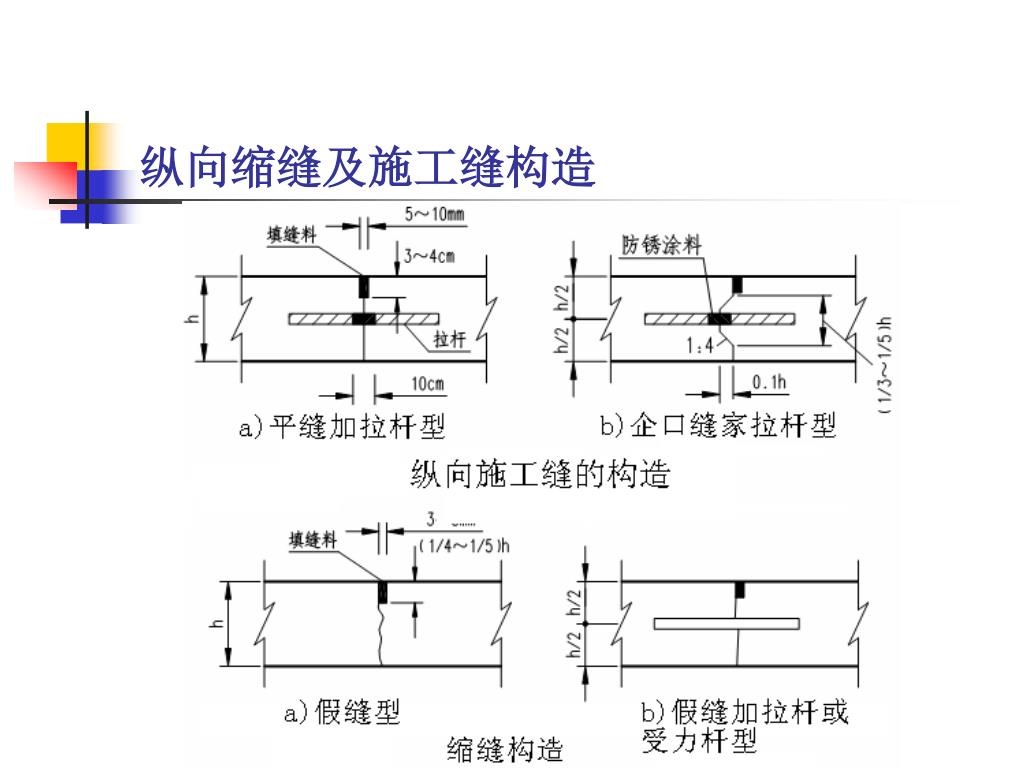

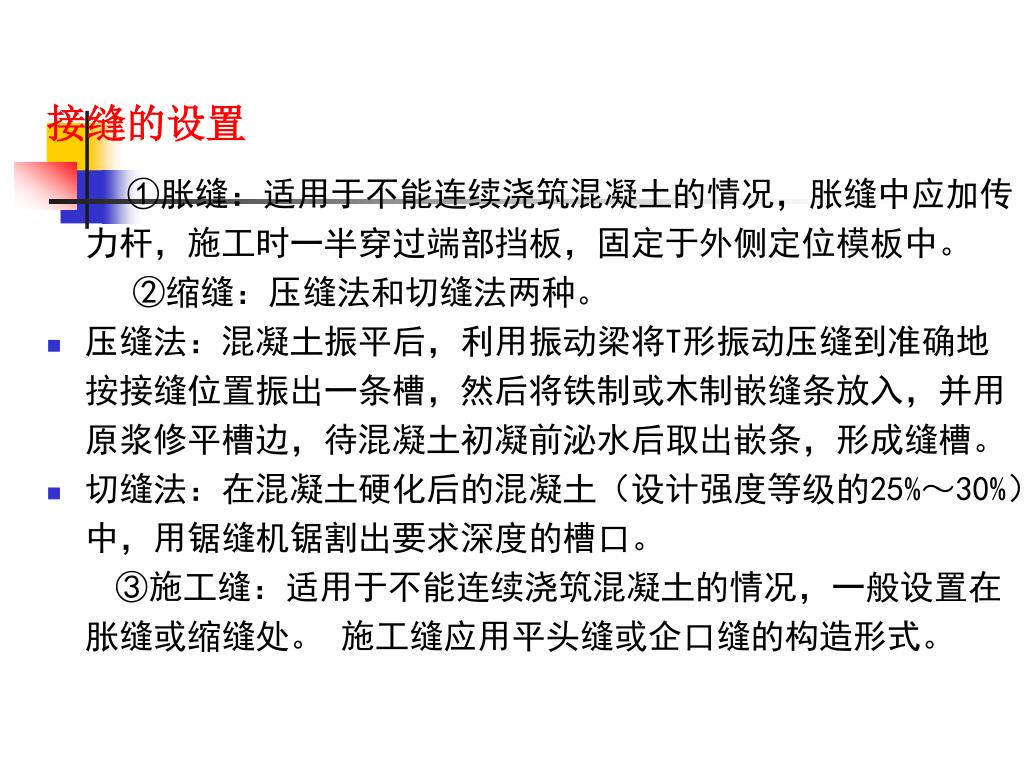

接缝的设置 ①胀缝：适用于不能连续浇筑混凝土的情况，胀缝中应加传力杆，施工时一半穿过端部挡板，固定于外侧定位模板中。 ②缩缝：压缝法和切缝法两种。 • 压缝法：混凝土振平后，利用振动梁将T形振动压缝到准确地按接缝位置振出一条槽，然后将铁制或木制嵌缝条放入，并用原浆修平槽边，待混凝土初凝前泌水后取出嵌条，形成缝槽。 • 切缝法：在混凝土硬化后的混凝土（设计强度等级的25%～30%）中，用锯缝机锯割出要求深度的槽口。 ③施工缝：适用于不能连续浇筑混凝土的情况，一般设置在胀缝或缩缝处。 施工缝应用平头缝或企口缝的构造形式。

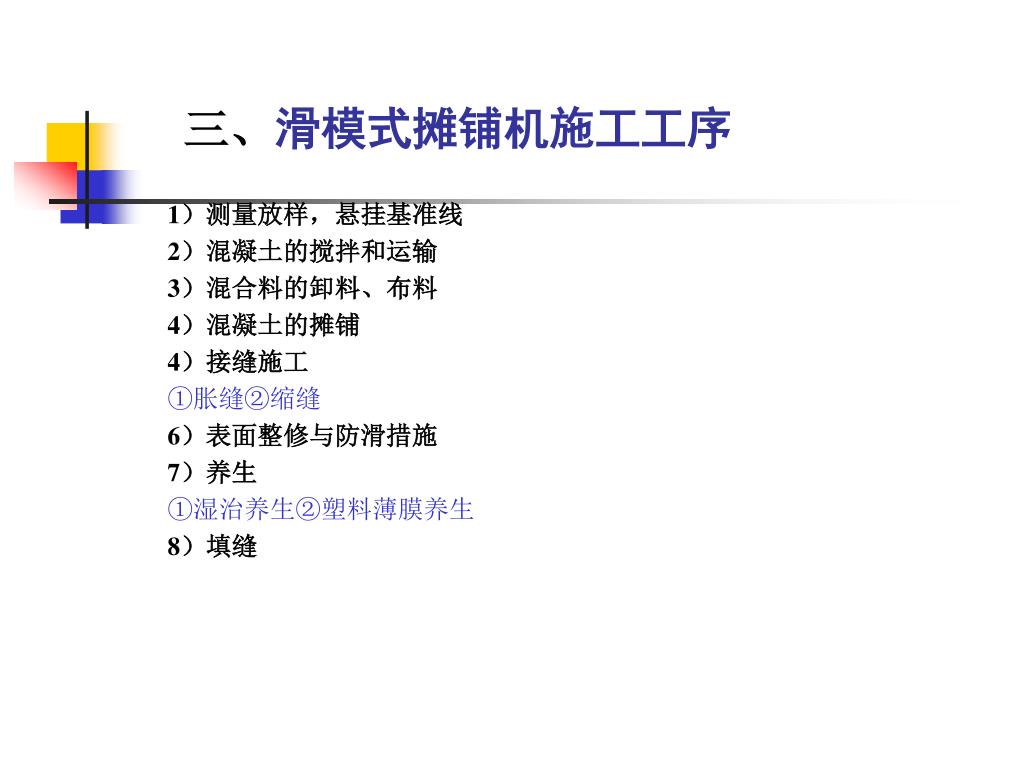

三、滑模式摊铺机施工工序 1）测量放样，悬挂基准线 2）混凝土的搅拌和运输 3）混合料的卸料、布料 4）混凝土的摊铺 4）接缝施工 ①胀缝②缩缝 6）表面整修与防滑措施 7）养生 ①湿治养生②塑料薄膜养生 8）填缝

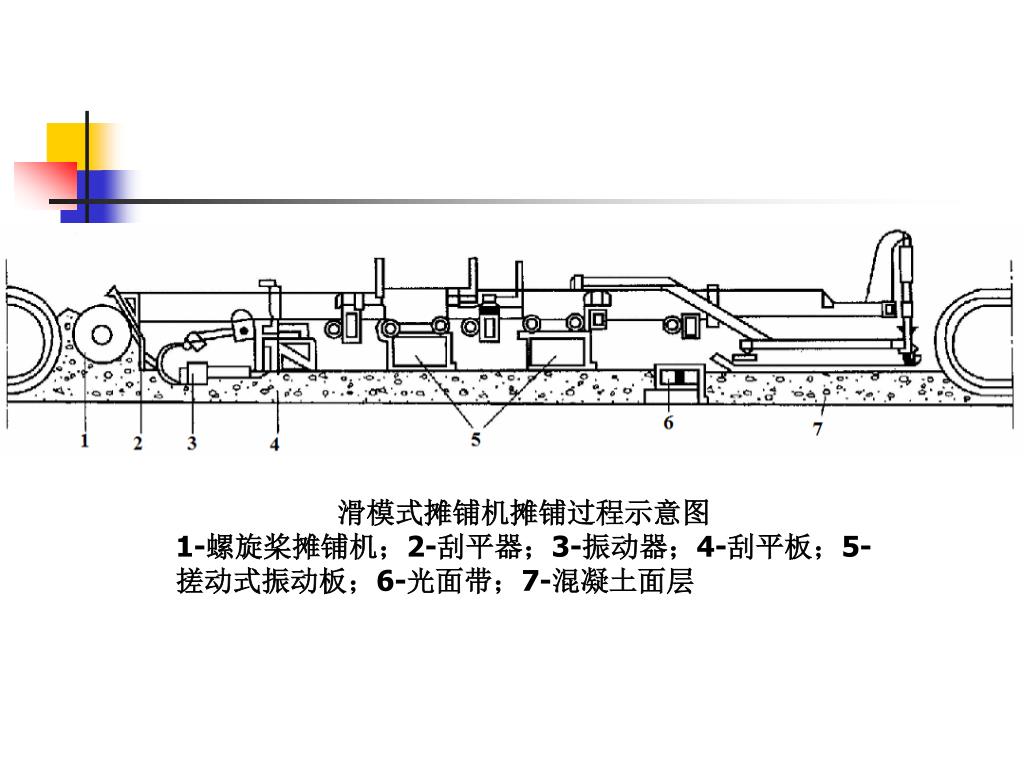

滑模式摊铺机摊铺过程示意图 1-螺旋桨摊铺机；2-刮平器；3-振动器；4-刮平板；5-搓动式振动板；6-光面带；7-混凝土面层

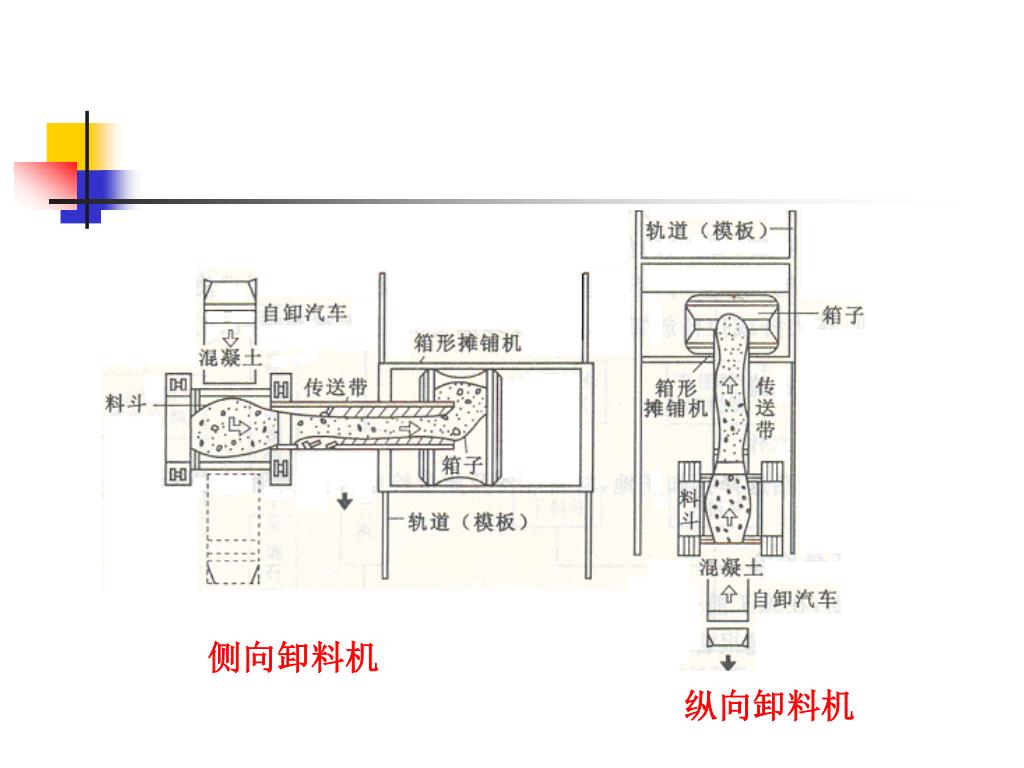

侧向卸料机 纵向卸料机

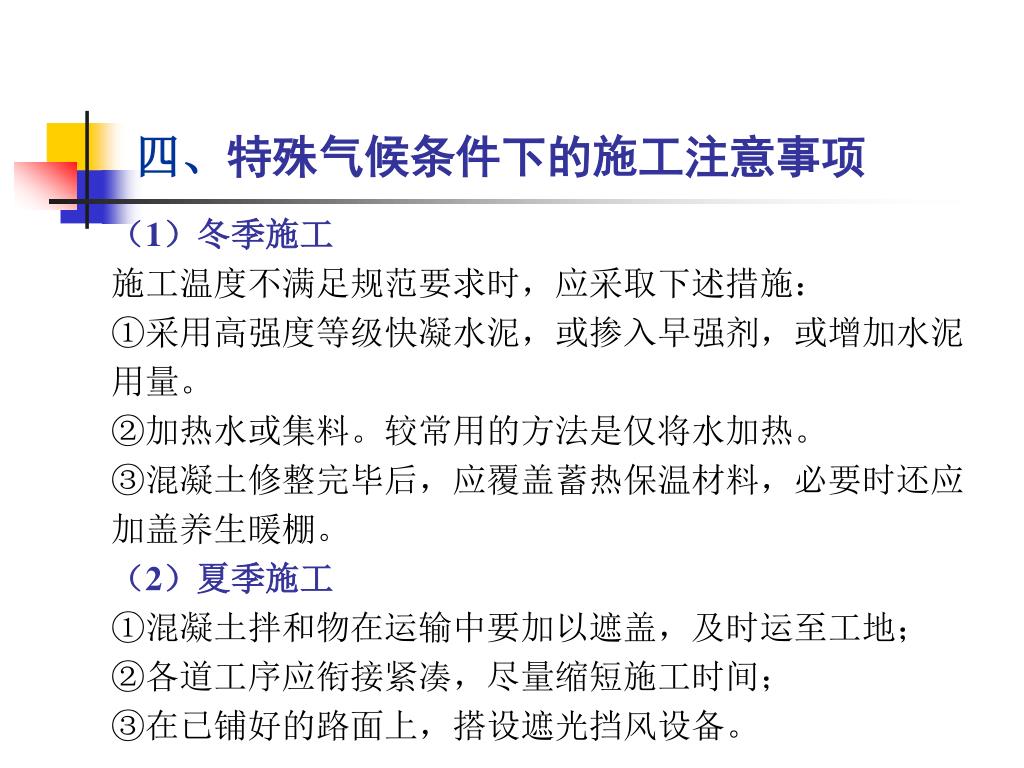

四、特殊气候条件下的施工注意事项 （1）冬季施工 施工温度不满足规范要求时，应采取下述措施： ①采用高强度等级快凝水泥，或掺入早强剂，或增加水泥用量。 ②加热水或集料。较常用的方法是仅将水加热。 ③混凝土修整完毕后，应覆盖蓄热保温材料，必要时还应加盖养生暖棚。 （2）夏季施工 ①混凝土拌和物在运输中要加以遮盖，及时运至工地； ②各道工序应衔接紧凑，尽量缩短施工时间； ③在已铺好的路面上，搭设遮光挡风设备。

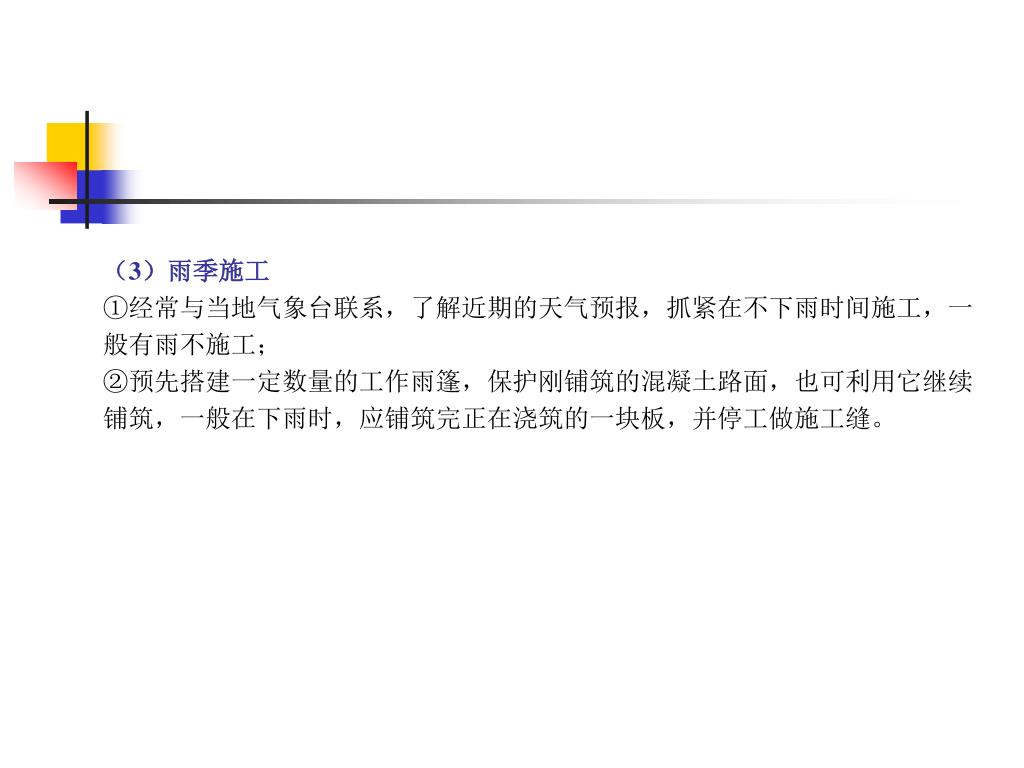

（3）雨季施工 ①经常与当地气象台联系，了解近期的天气预报，抓紧在不下雨时间施工，一般有雨不施工； ②预先搭建一定数量的工作雨篷，保护刚铺筑的混凝土路面，也可利用它继续铺筑，一般在下雨时，应铺筑完正在浇筑的一块板，并停工做施工缝。

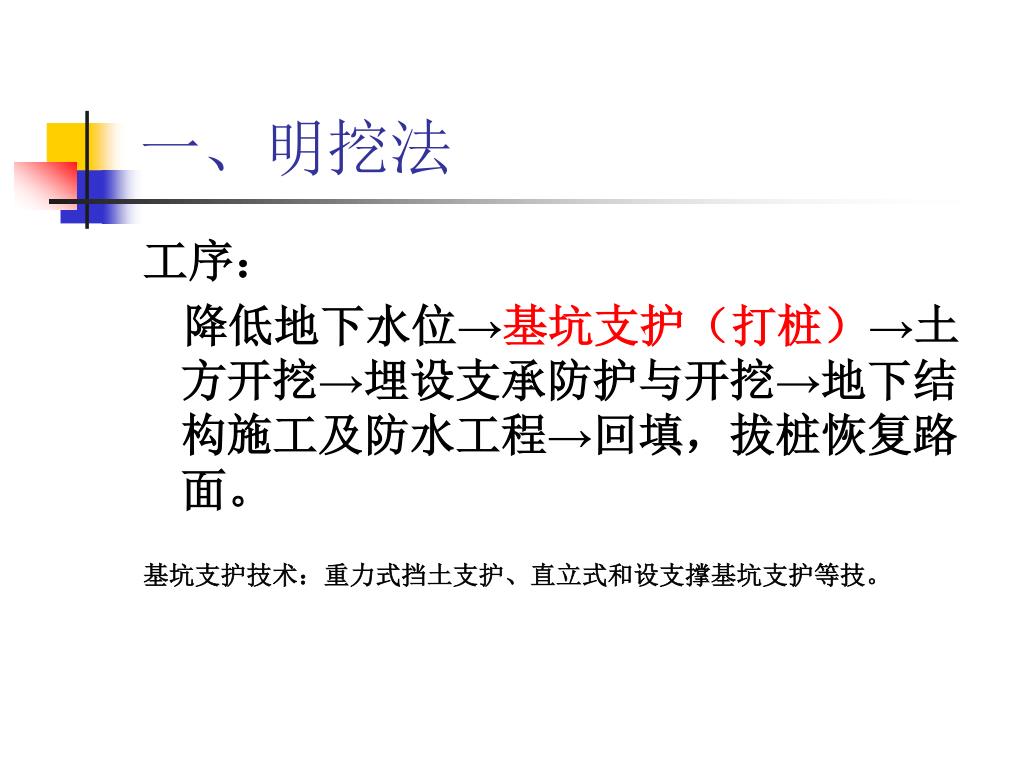

一、明挖法 工序： 降低地下水位→基坑支护（打桩）→土方开挖→埋设支承防护与开挖→地下结构施工及防水工程→回填，拔桩恢复路面。 基坑支护技术：重力式挡土支护、直立式和设支撑基坑支护等技。

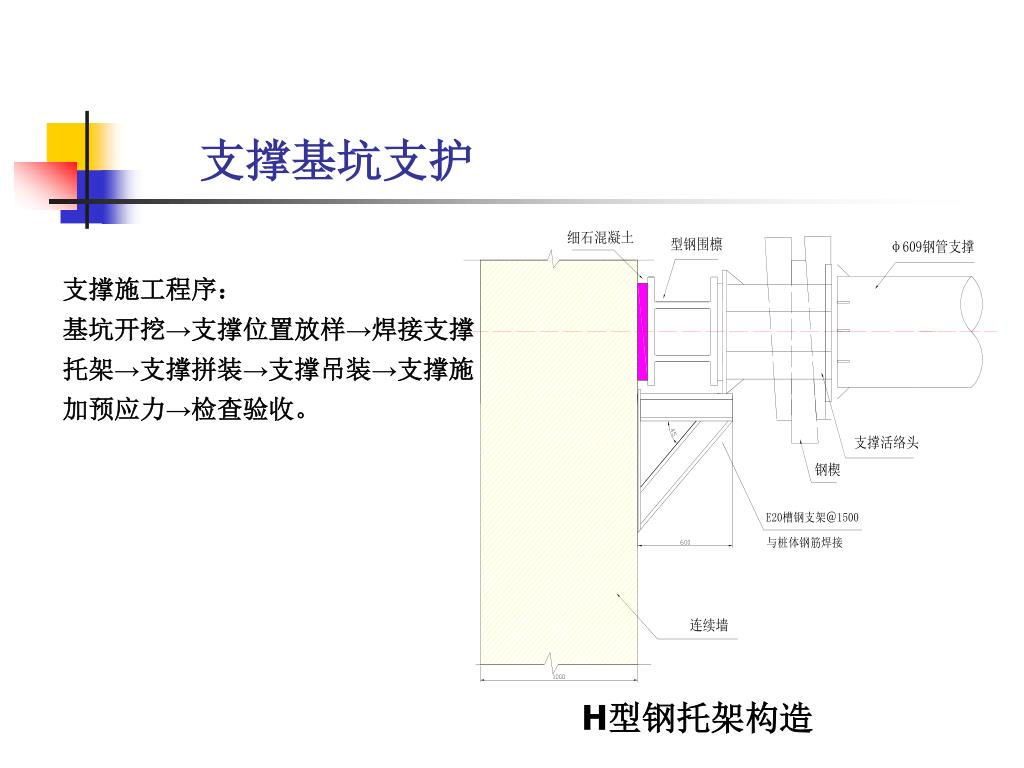

支撑基坑支护 支撑施工程序： 基坑开挖→支撑位置放样→焊接支撑托架→支撑拼装→支撑吊装→支撑施加预应力→检查验收。 H型钢托架构造

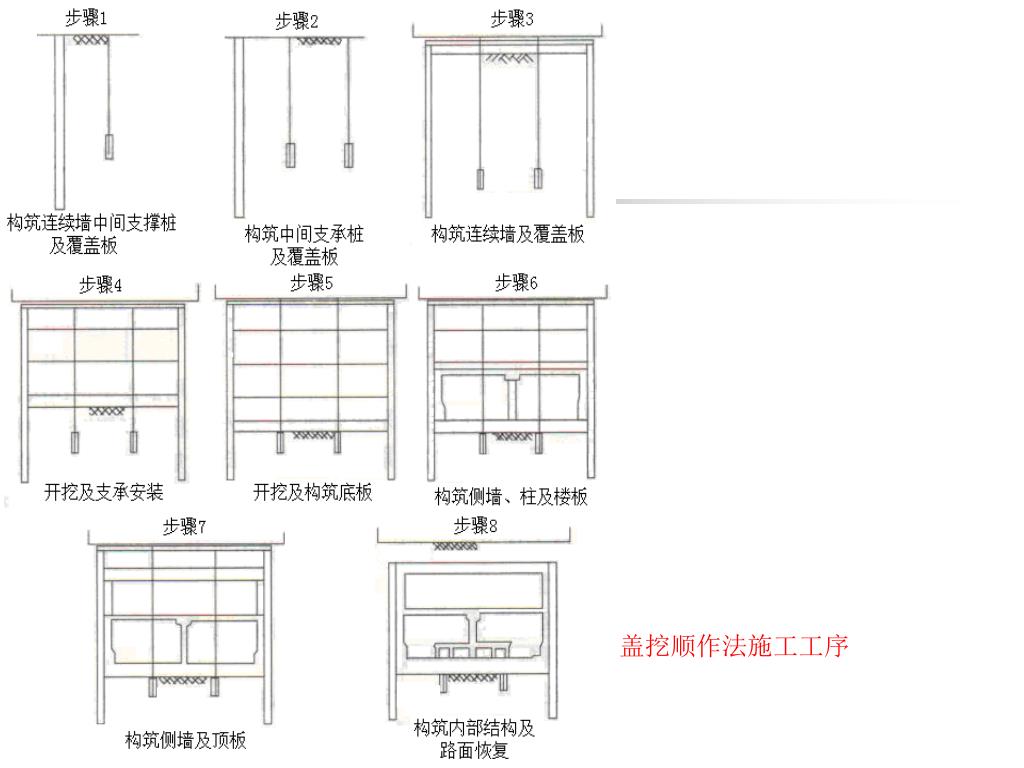

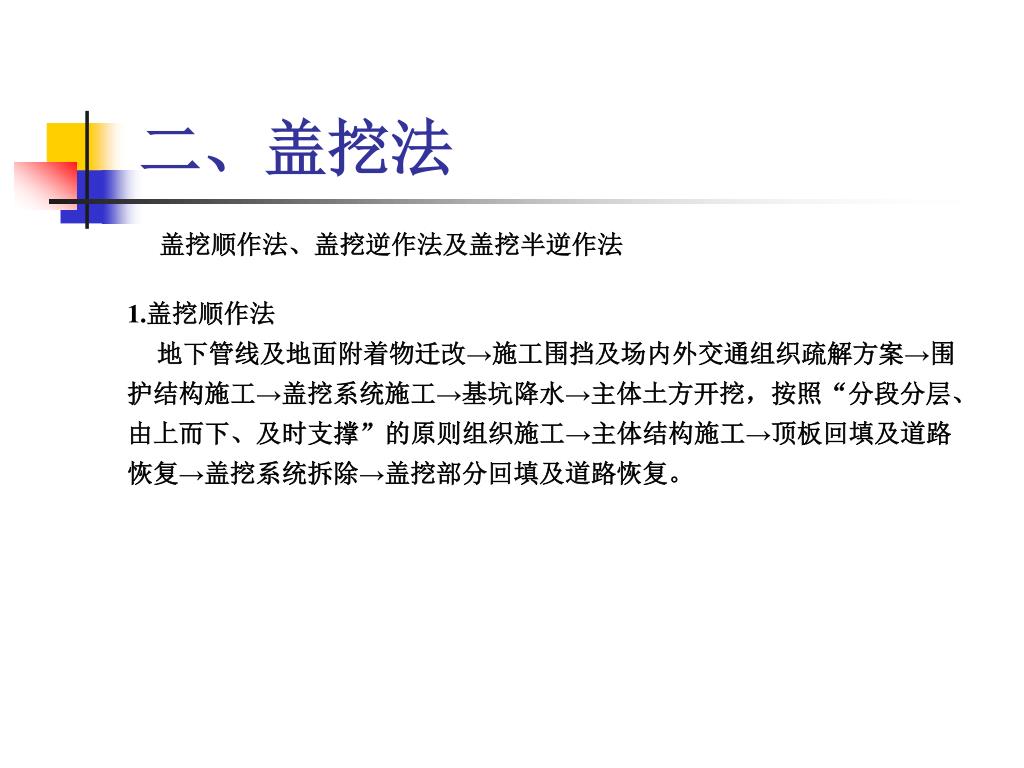

二、盖挖法 盖挖顺作法、盖挖逆作法及盖挖半逆作法 1.盖挖顺作法 地下管线及地面附着物迁改→施工围挡及场内外交通组织疏解方案→围护结构施工→盖挖系统施工→基坑降水→主体土方开挖，按照“分段分层、由上而下、及时支撑”的原则组织施工→主体结构施工→顶板回填及道路恢复→盖挖系统拆除→盖挖部分回填及道路恢复。

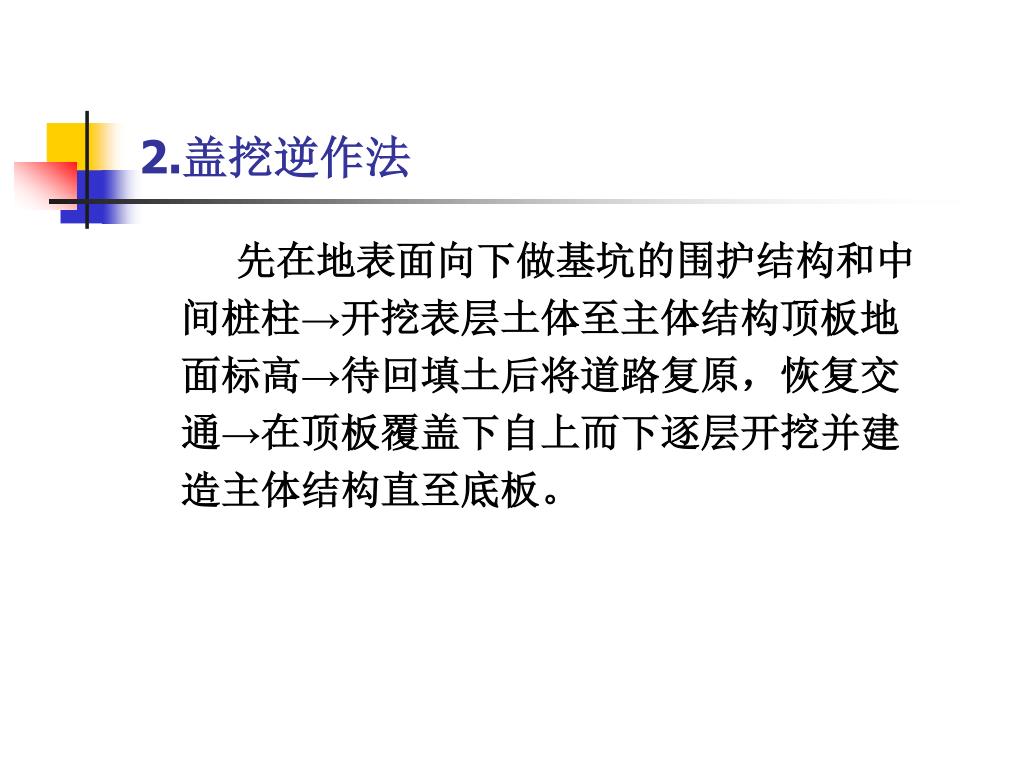

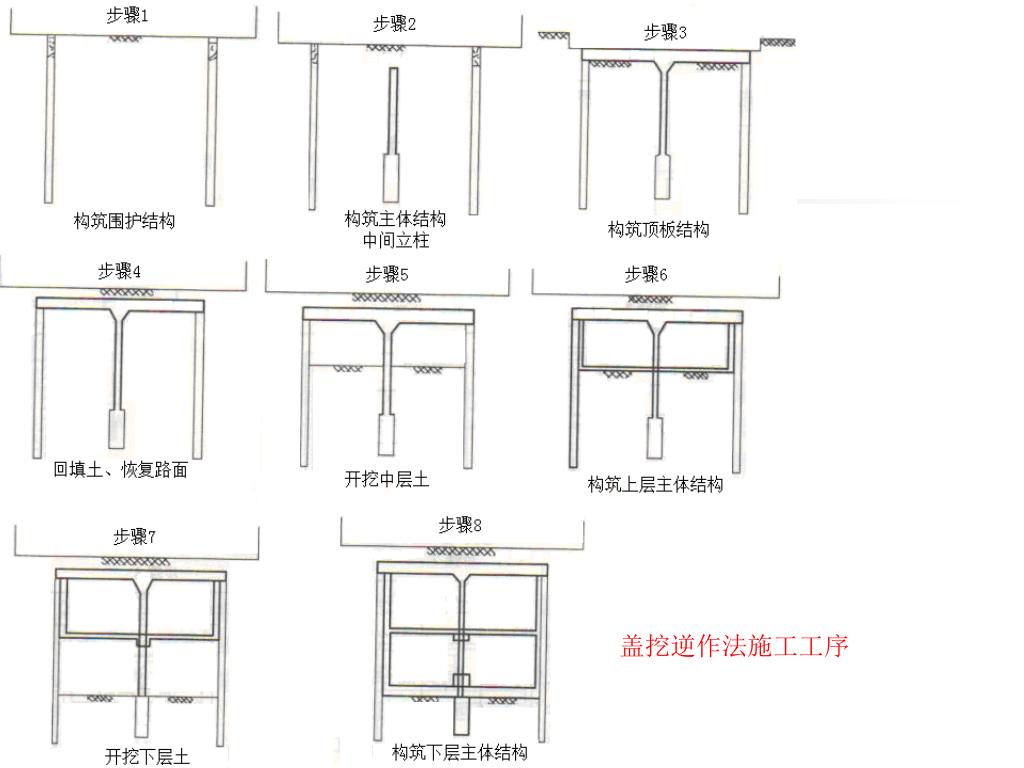

2.盖挖逆作法 先在地表面向下做基坑的围护结构和中间桩柱→开挖表层土体至主体结构顶板地面标高→待回填土后将道路复原，恢复交通→在顶板覆盖下自上而下逐层开挖并建造主体结构直至底板。

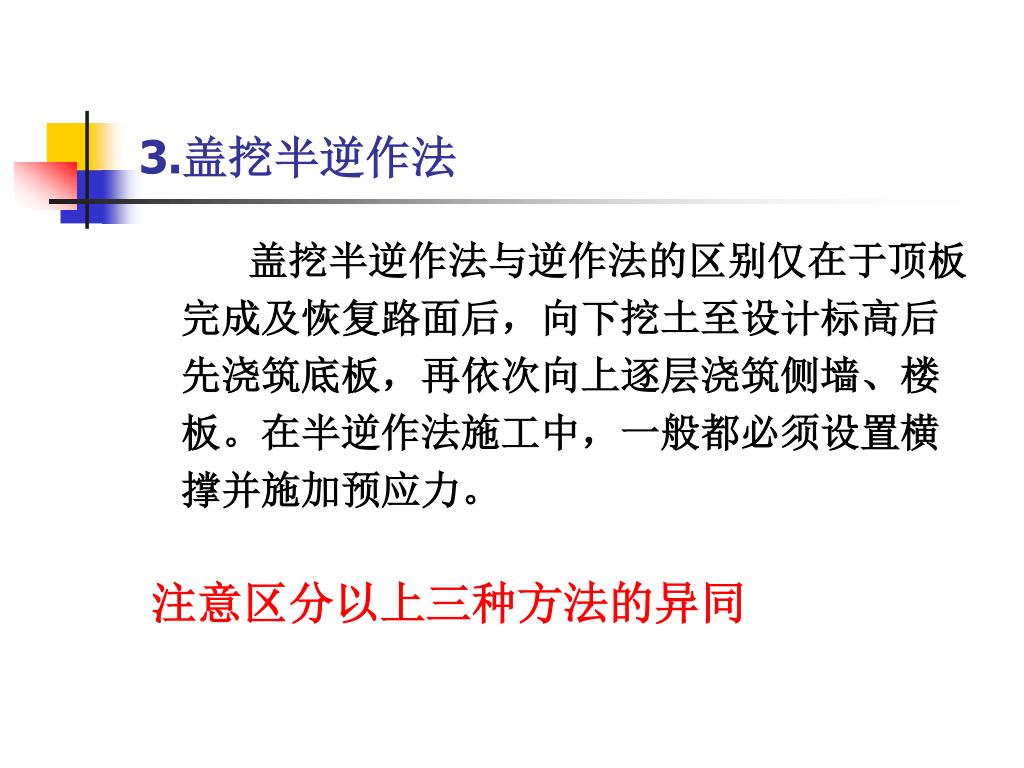

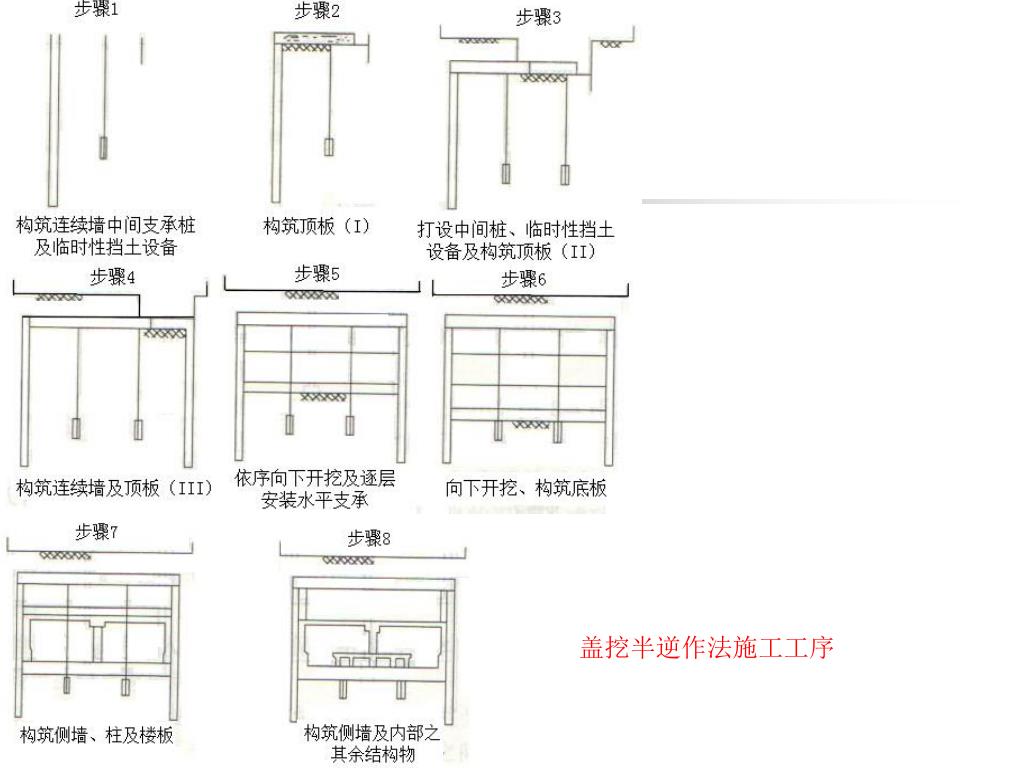

3.盖挖半逆作法 盖挖半逆作法与逆作法的区别仅在于顶板完成及恢复路面后，向下挖土至设计标高后先浇筑底板，再依次向上逐层浇筑侧墙、楼板。在半逆作法施工中，一般都必须设置横撑并施加预应力。 注意区分以上三种方法的异同

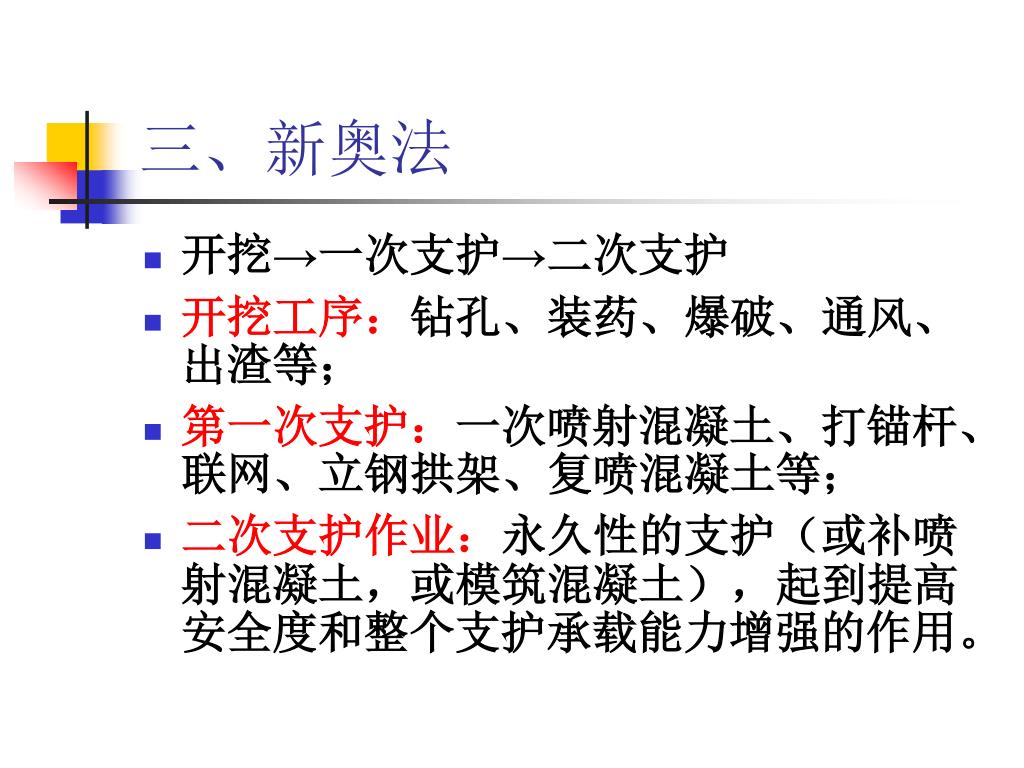

三、新奥法 • 开挖→一次支护→二次支护 • 开挖工序：钻孔、装药、爆破、通风、出渣等； • 第一次支护：一次喷射混凝土、打锚杆、联网、立钢拱架、复喷混凝土等； • 二次支护作业：永久性的支护（或补喷射混凝土，或模筑混凝土），起到提高安全度和整个支护承载能力增强的作用。

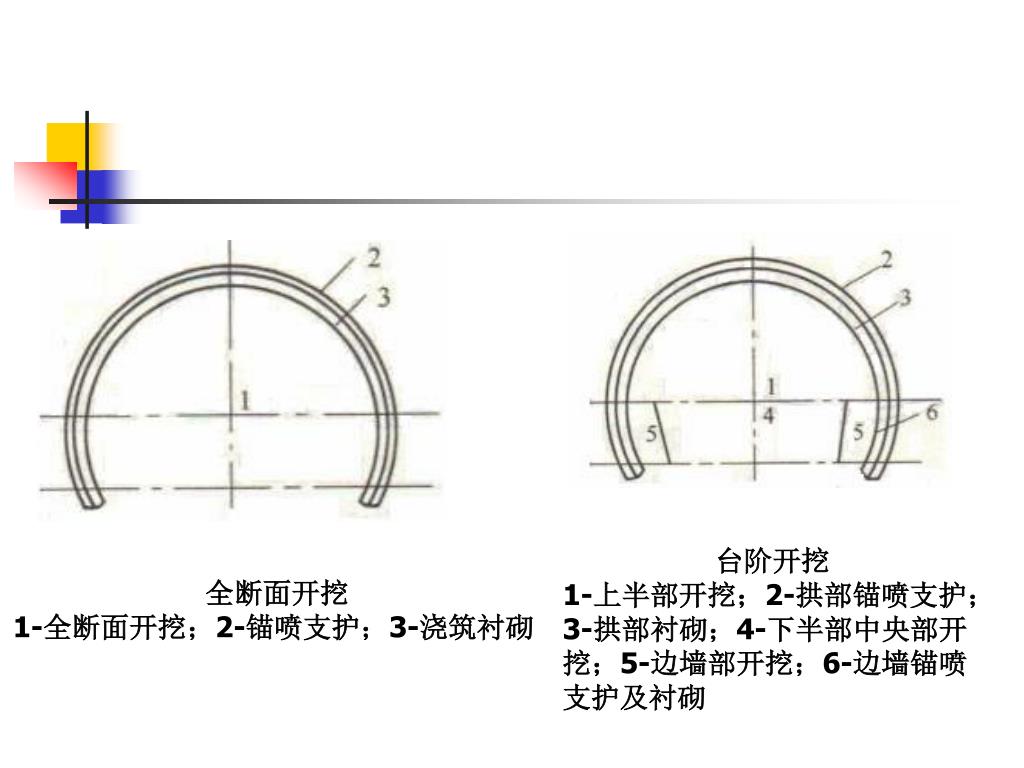

台阶开挖 1-上半部开挖；2-拱部锚喷支护；3-拱部衬砌；4-下半部中央部开挖；5-边墙部开挖；6-边墙锚喷支护及衬砌 全断面开挖 1-全断面开挖；2-锚喷支护；3-浇筑衬砌

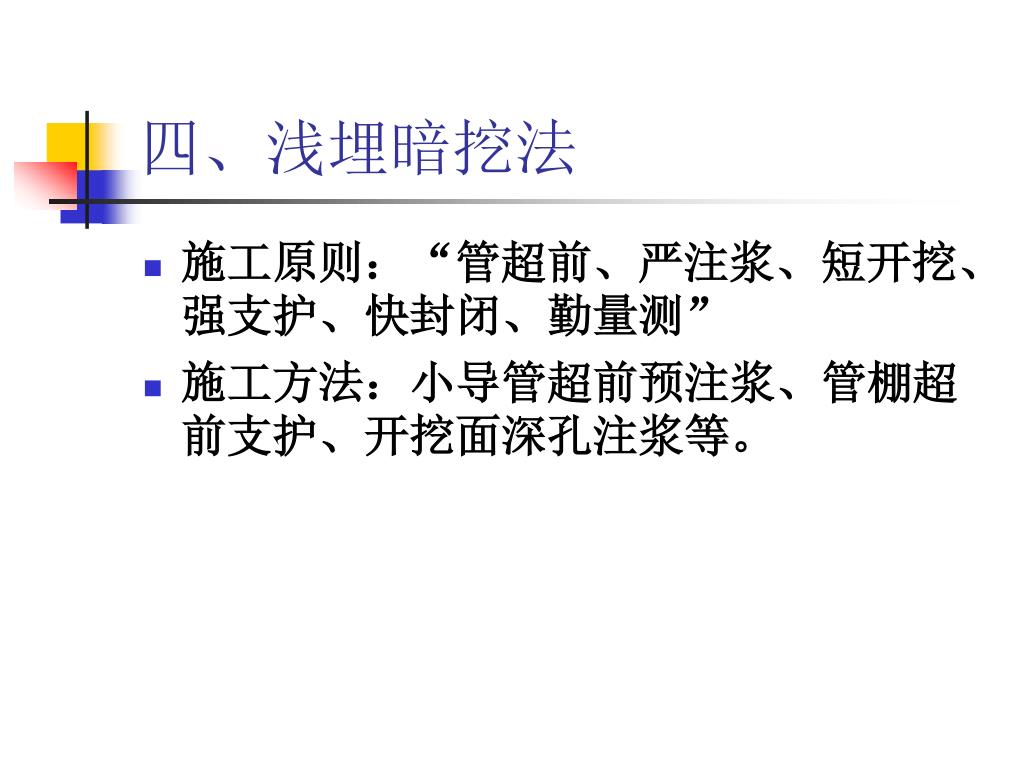

四、浅埋暗挖法 • 施工原则：“管超前、严注浆、短开挖、强支护、快封闭、勤量测” • 施工方法：小导管超前预注浆、管棚超前支护、开挖面深孔注浆等。

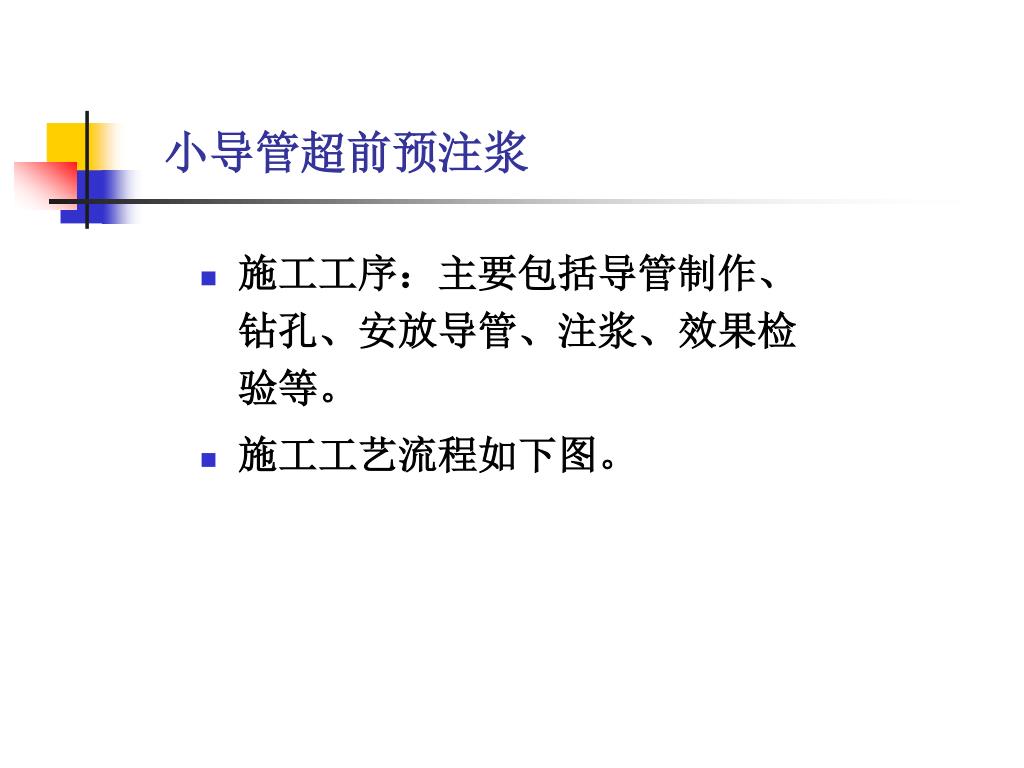

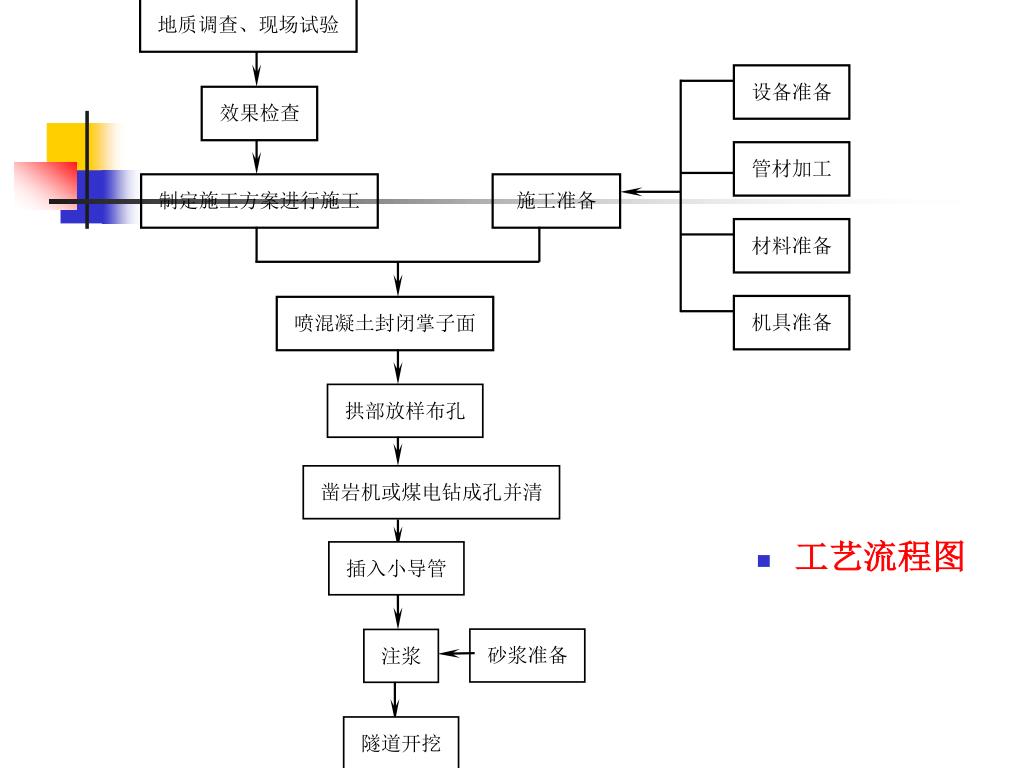

小导管超前预注浆 • 施工工序：主要包括导管制作、钻孔、安放导管、注浆、效果检验等。 • 施工工艺流程如下图。
