  1. RF Coaxial Cable MIL-C-17 — RG-178/179/316

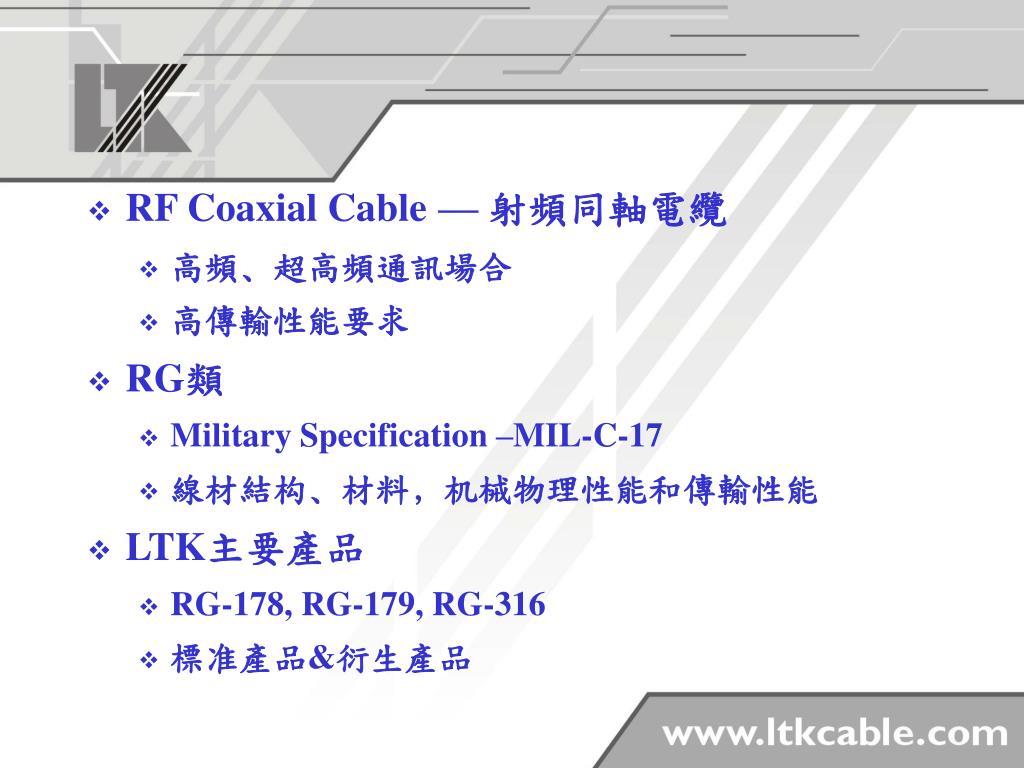

  2. RF Coaxial Cable— 射頻同軸電纜 高頻﹑超高頻通訊場合 高傳輸性能要求 RG類 Military Specification –MIL-C-17 線材結构﹑材料﹐机械物理性能和傳輸性能 LTK主要產品 RG-178, RG-179, RG-316 標准產品&衍生產品

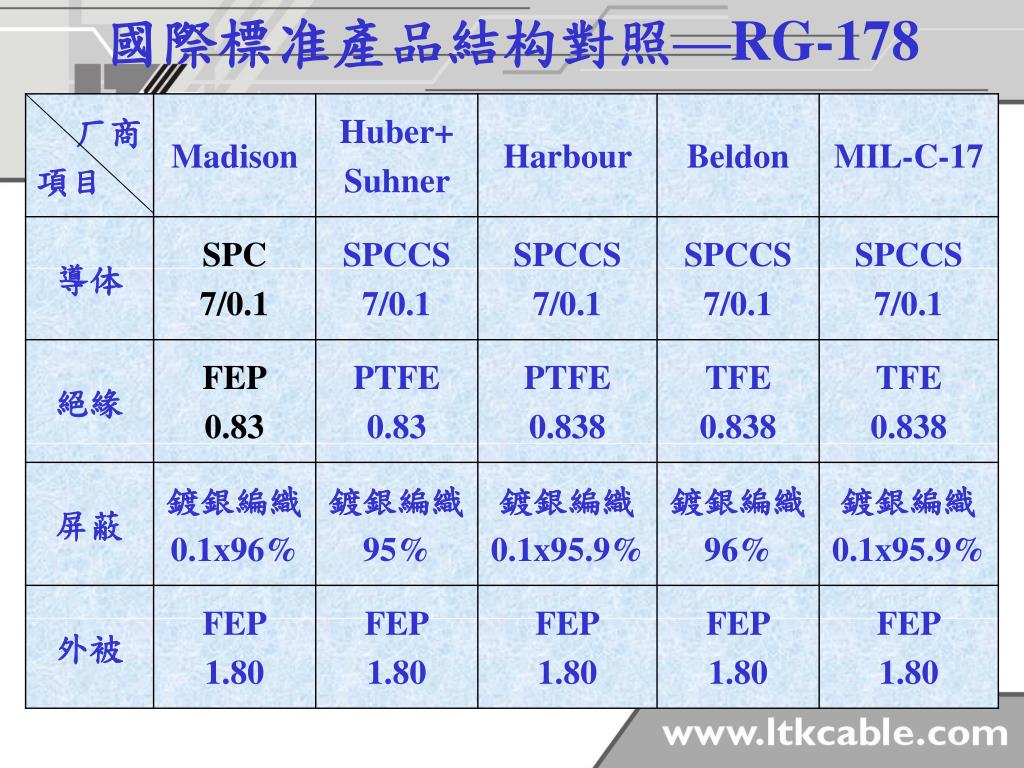

  3. 國際標准產品結构對照—RG-178

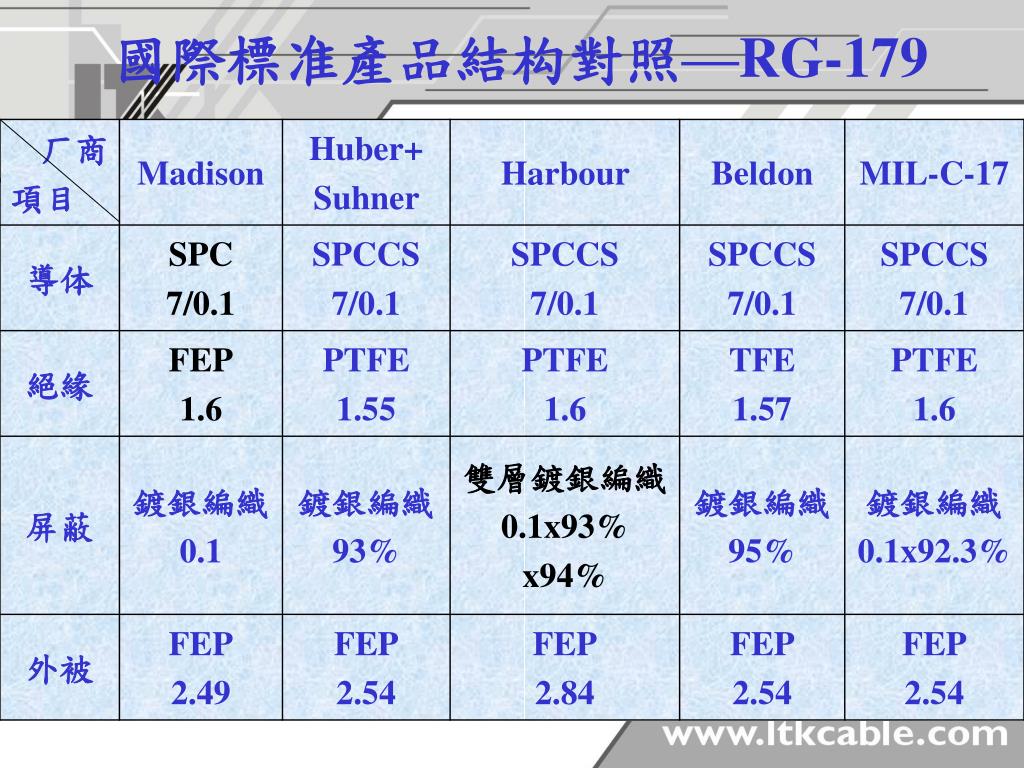

  4. 國際標准產品結构對照—RG-179

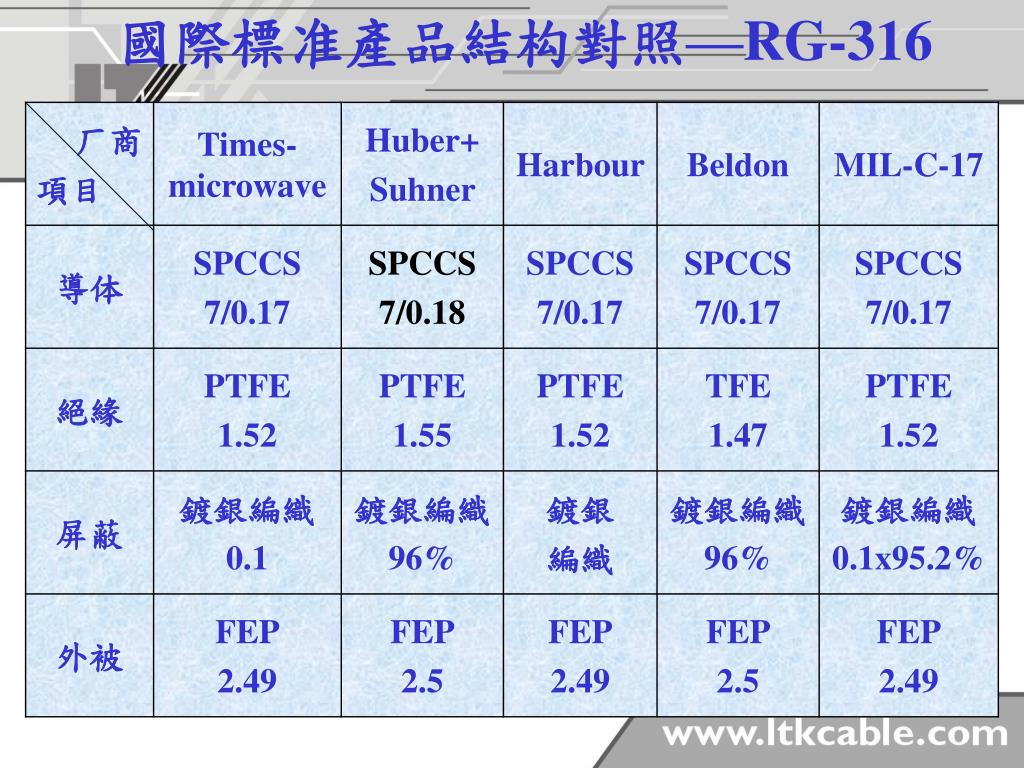

  5. 國際標准產品結构對照—RG-316

  6. 國際標准產品性能對照—RG-178

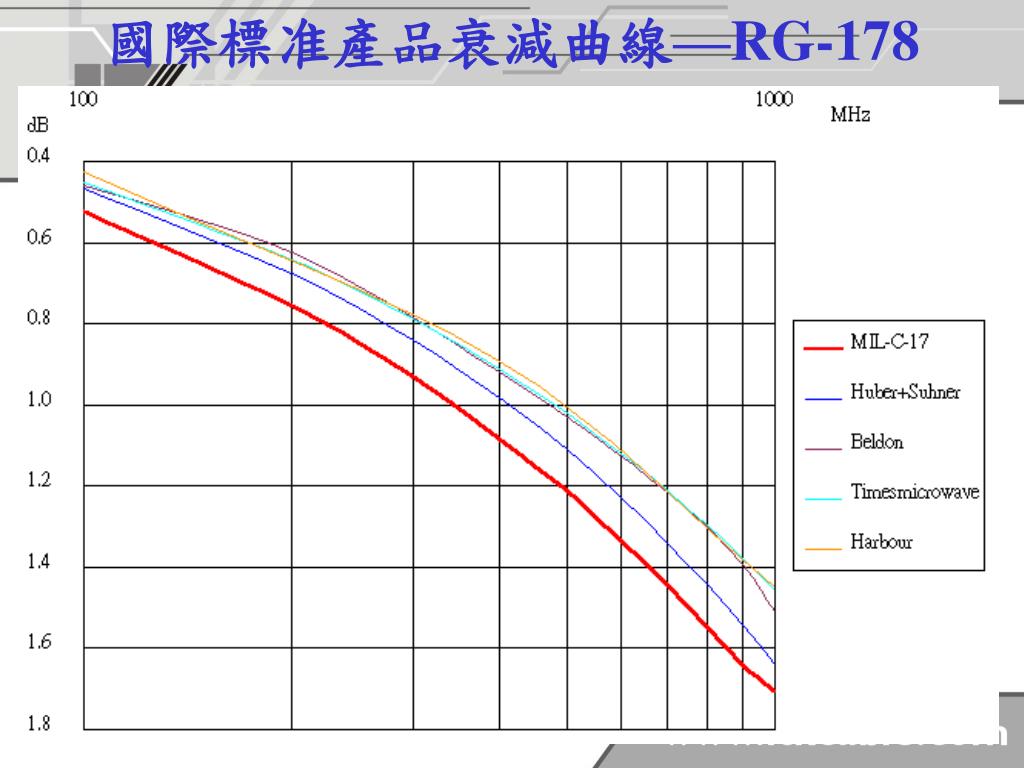

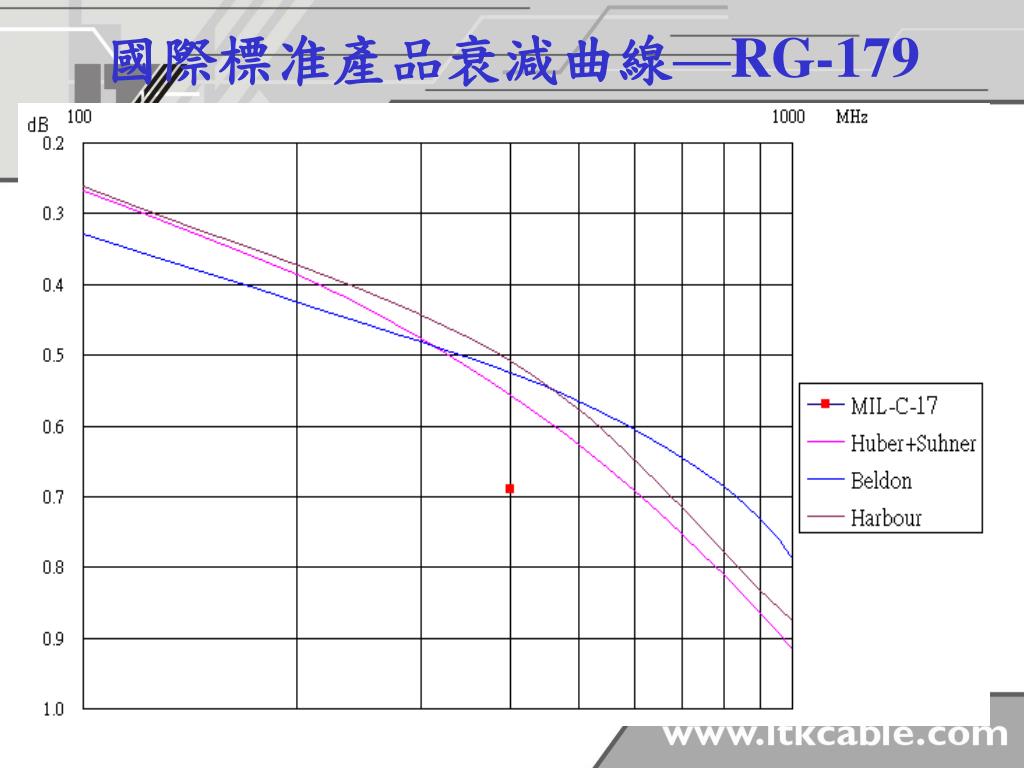

  7. 國際標准產品衰減曲線—RG-178

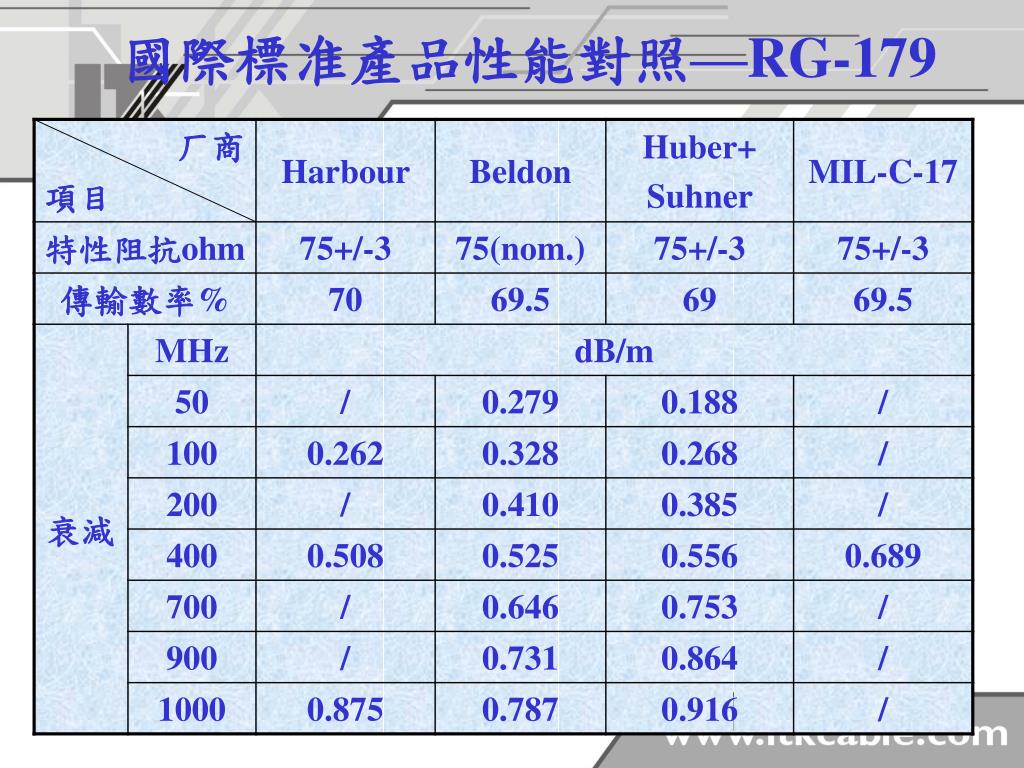

  8. 國際標准產品性能對照—RG-179

  9. 國際標准產品衰減曲線—RG-179

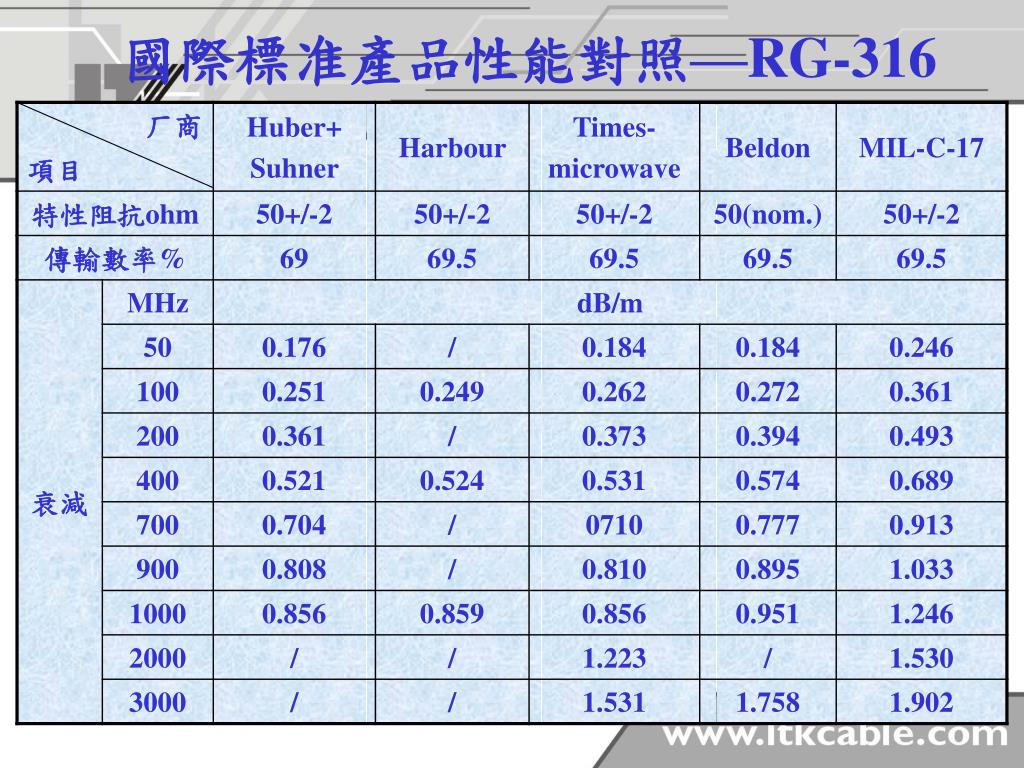

  10. 國際標准產品性能對照—RG-316

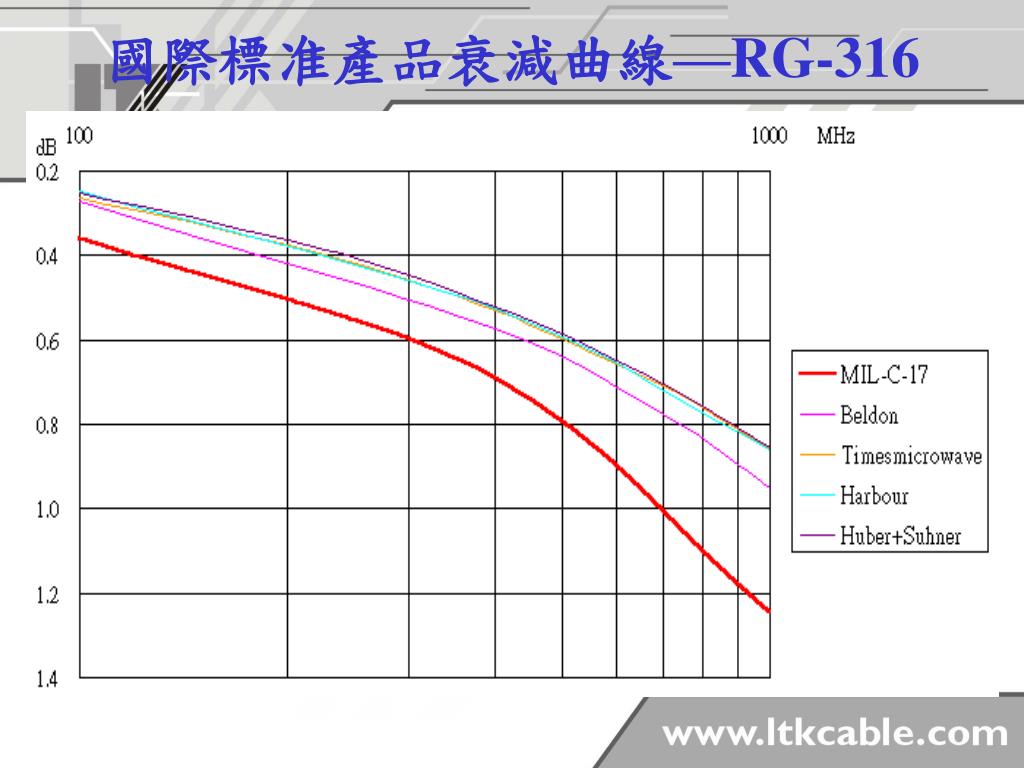

  11. 國際標准產品衰減曲線—RG-316

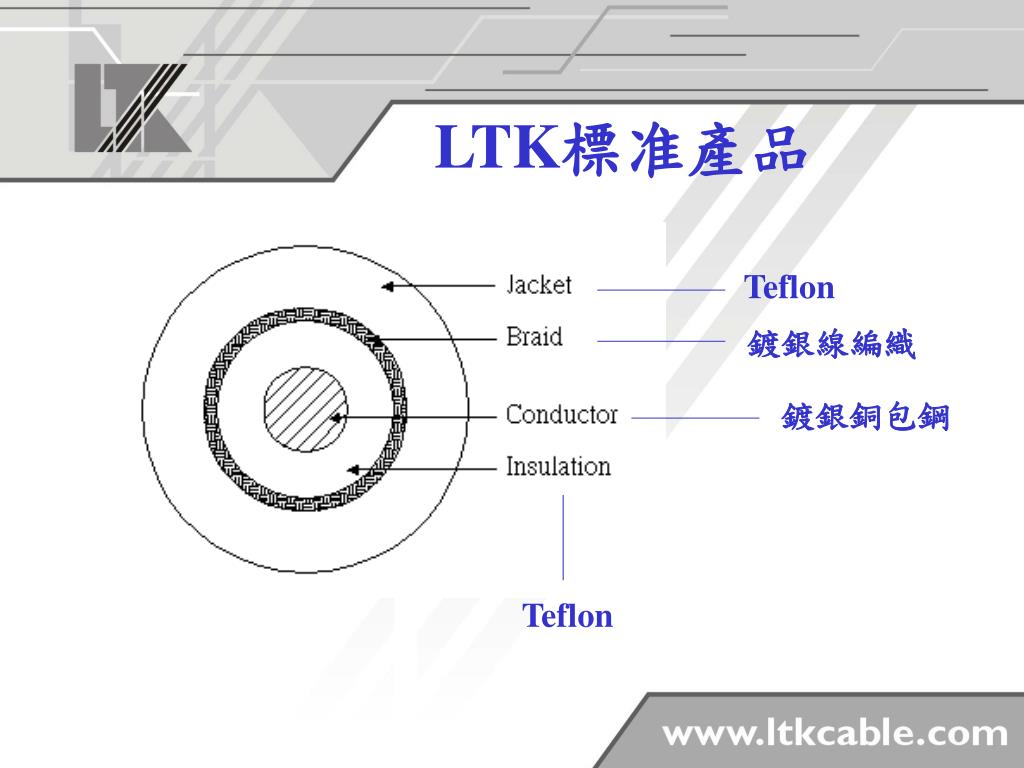

  12. LTK標准產品 Teflon 鍍銀線編織 鍍銀銅包鋼 Teflon

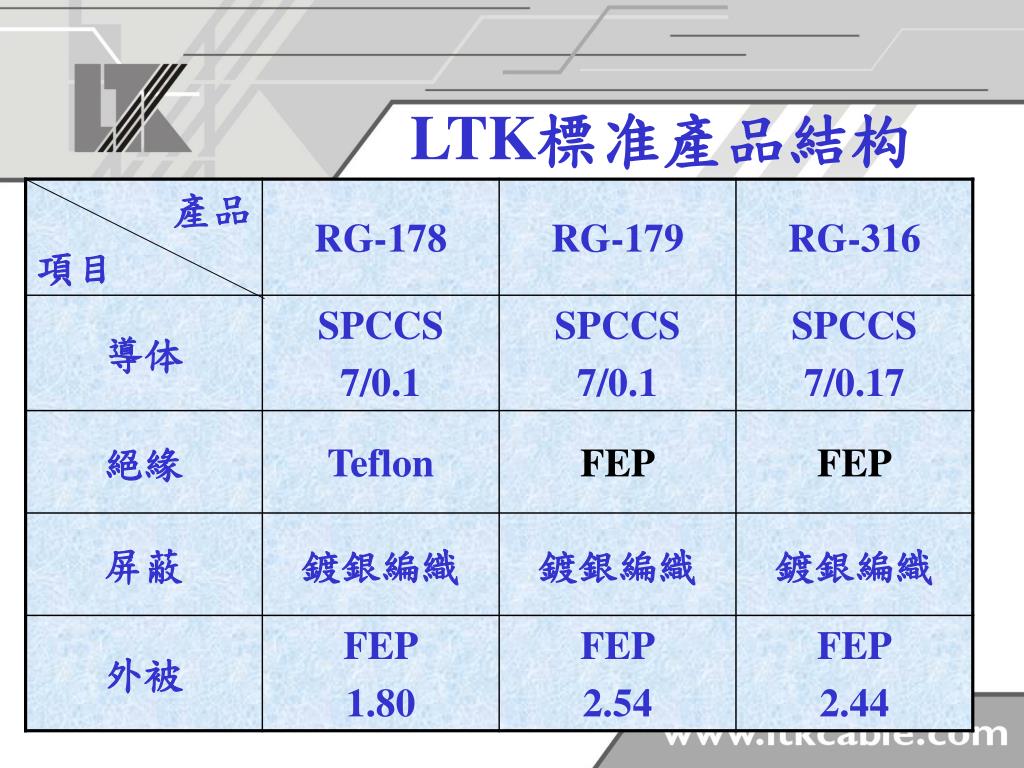

  13. LTK標准產品結构

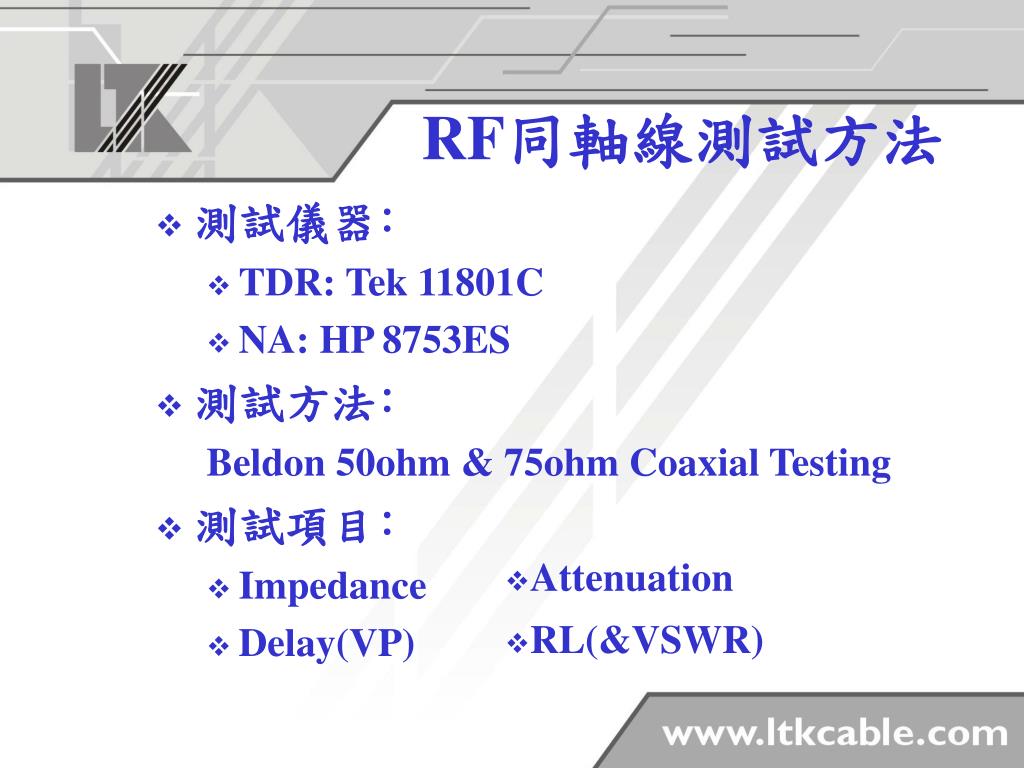

  14. 測試儀器﹕ TDR: Tek 11801C NA: HP 8753ES 測試方法﹕ Beldon 50ohm & 75ohm Coaxial Testing 測試項目﹕ Impedance Delay(VP) RF同軸線測試方法 • Attenuation • RL(&VSWR)

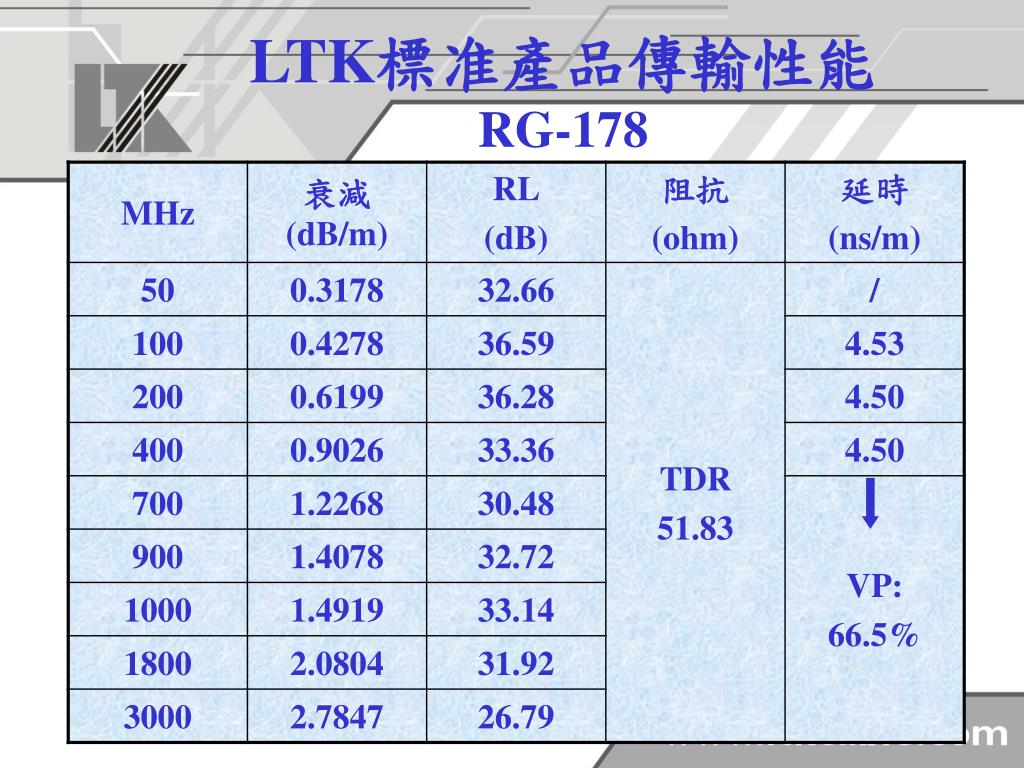

  15. LTK標准產品傳輸性能RG-178

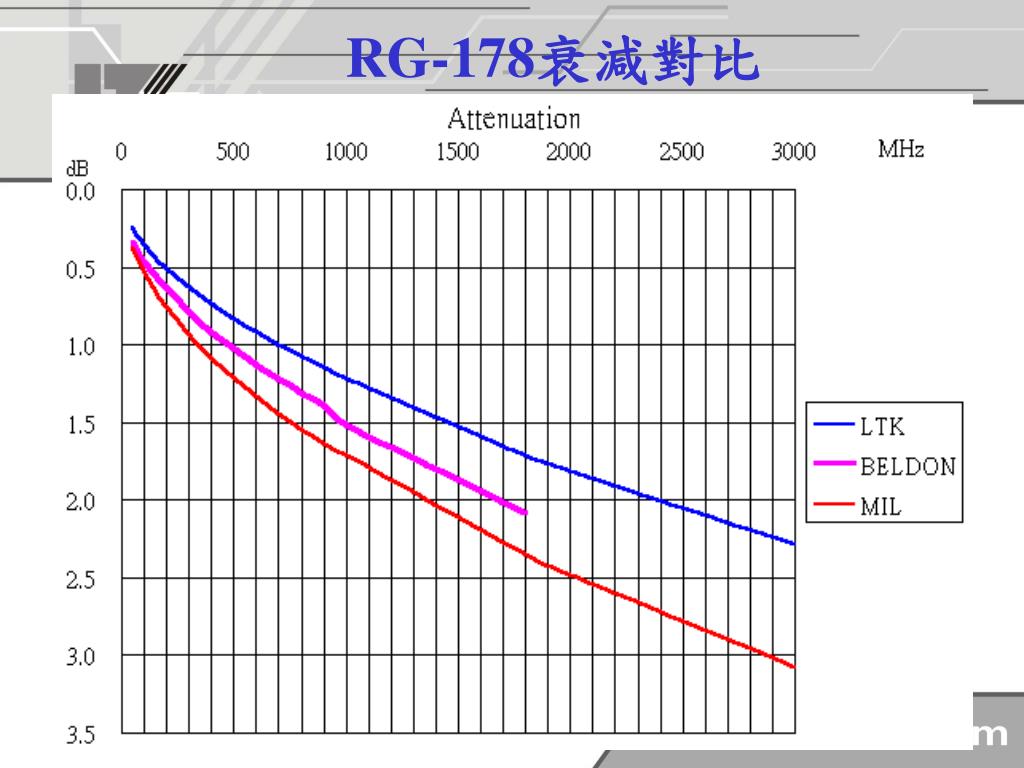

  16. RG-178衰減對比

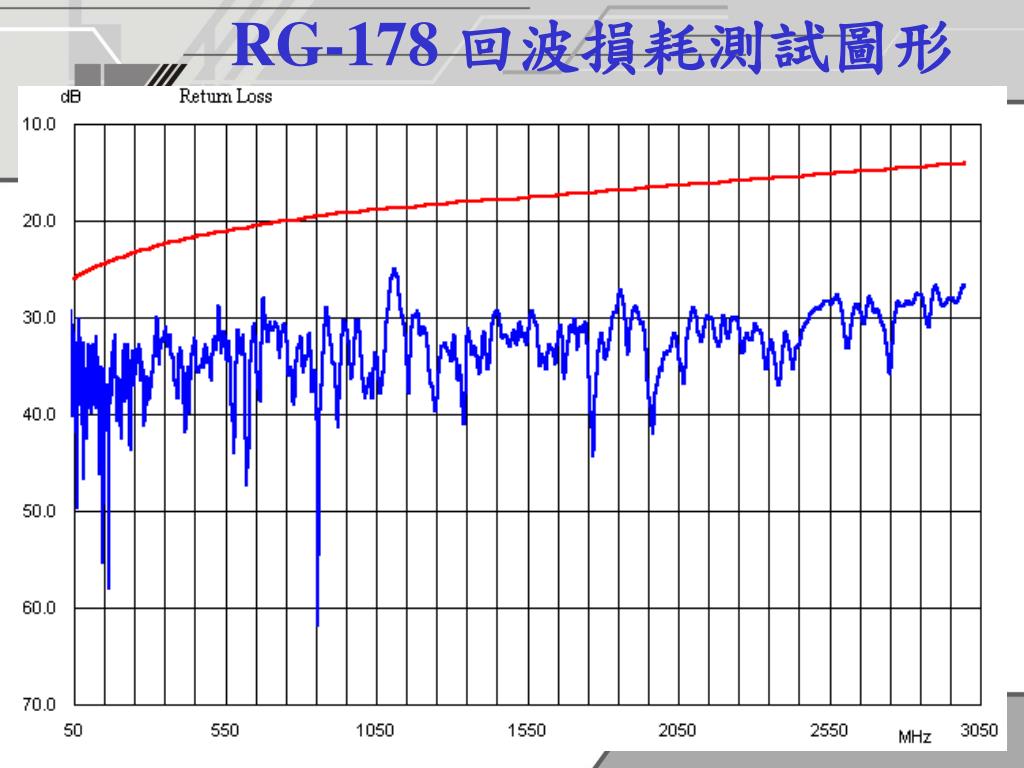

  17. RG-178 回波損耗測試圖形

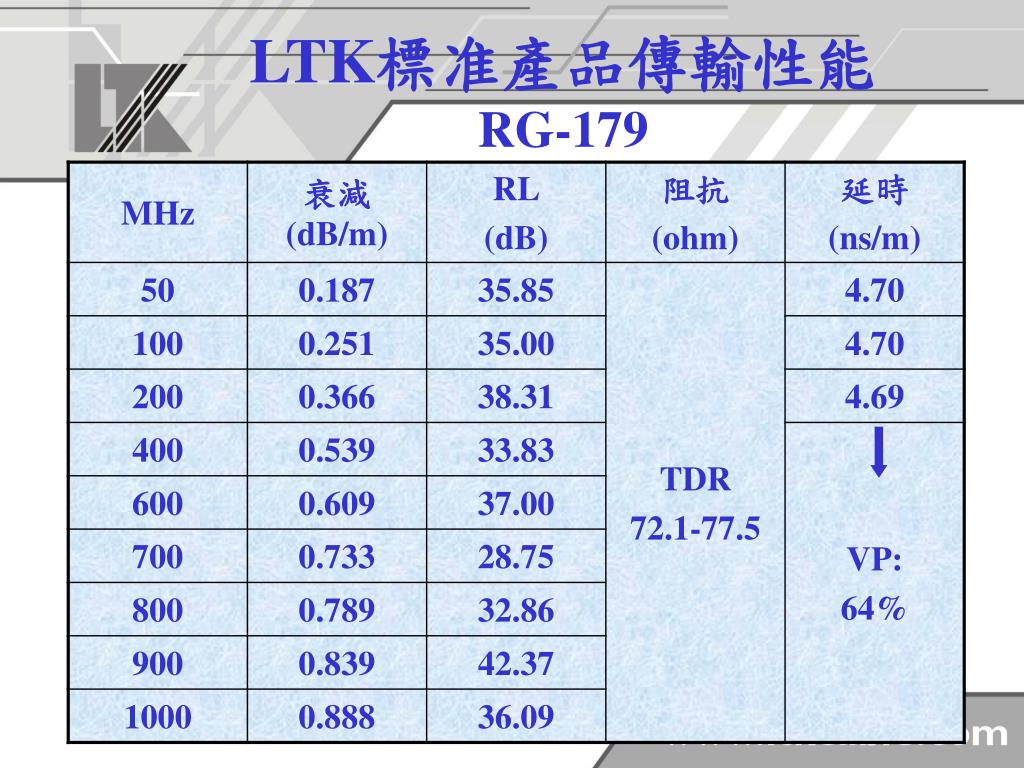

  18. LTK標准產品傳輸性能RG-179

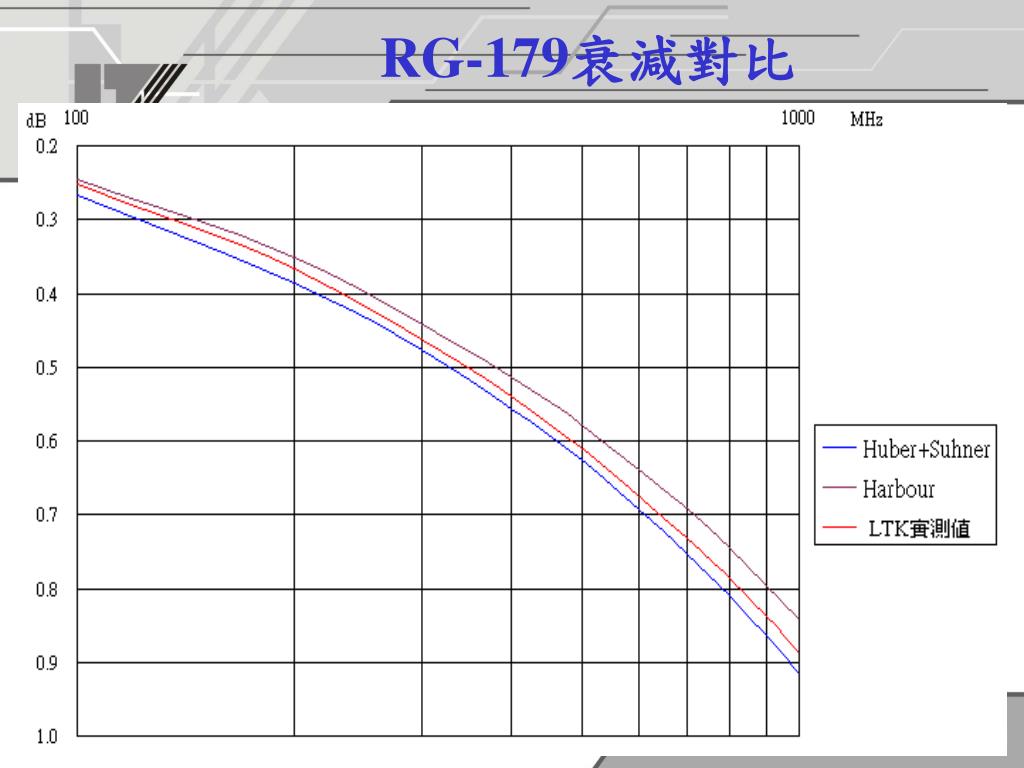

  19. RG-179衰減對比

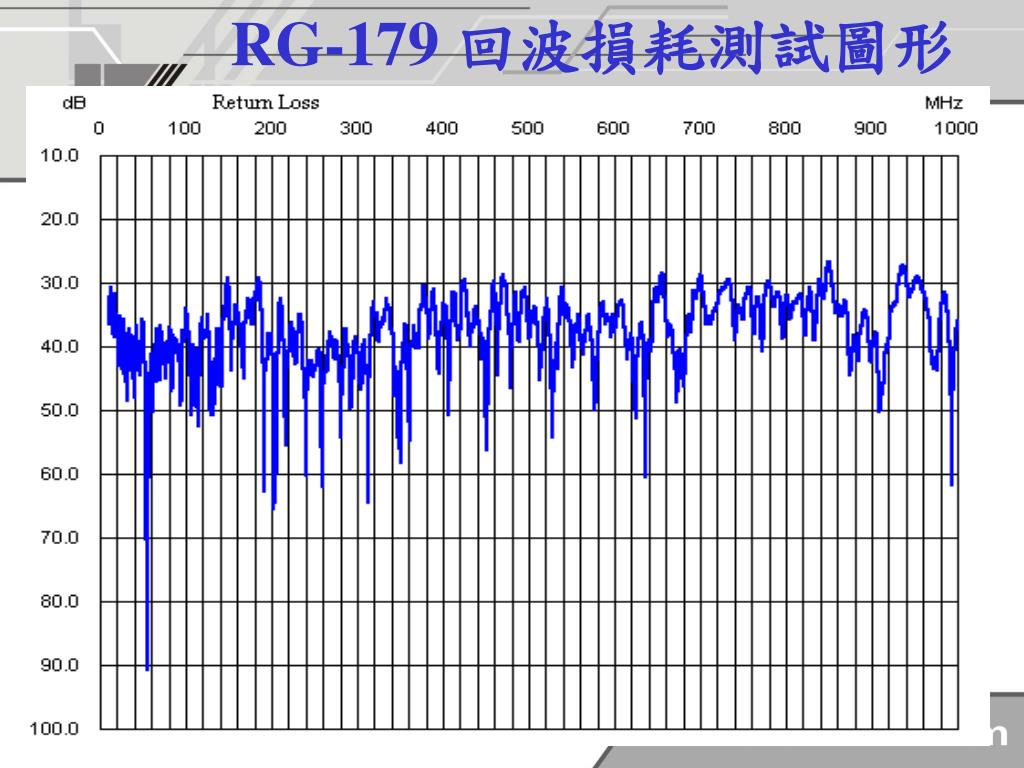

  20. RG-179 回波損耗測試圖形

  21. LTK標准產品傳輸性能RG-316

  22. RG-316衰減對比

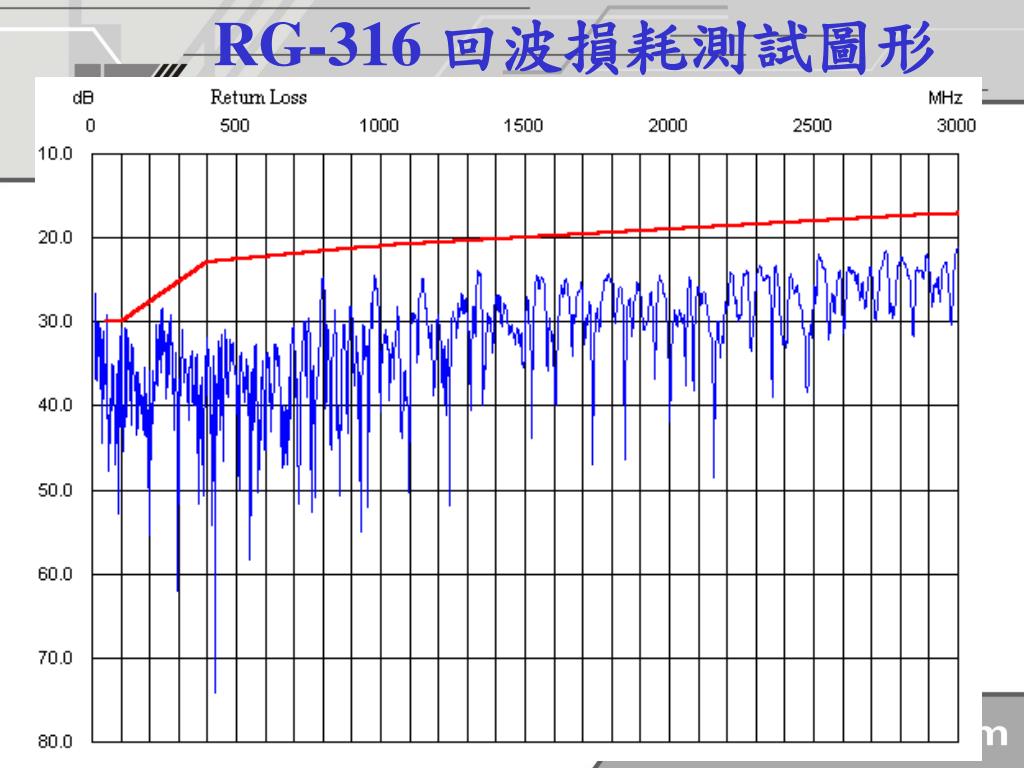

  23. RG-316 回波損耗測試圖形

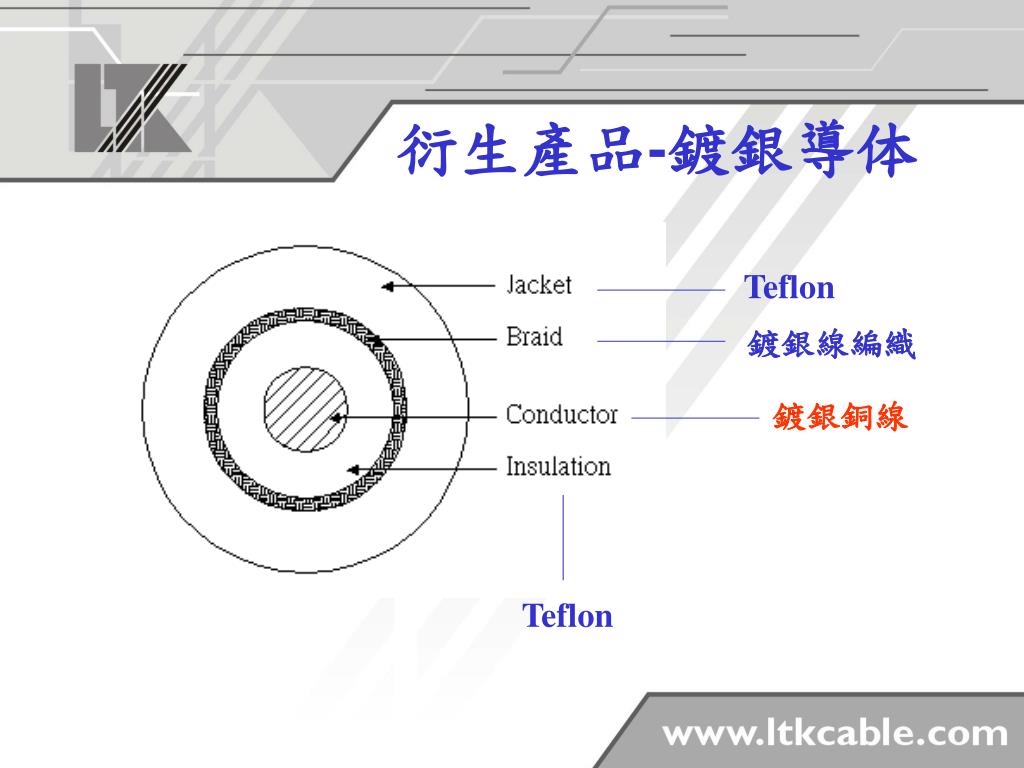

  24. 衍生產品-鍍銀導体 Teflon 鍍銀線編織 鍍銀銅線 Teflon

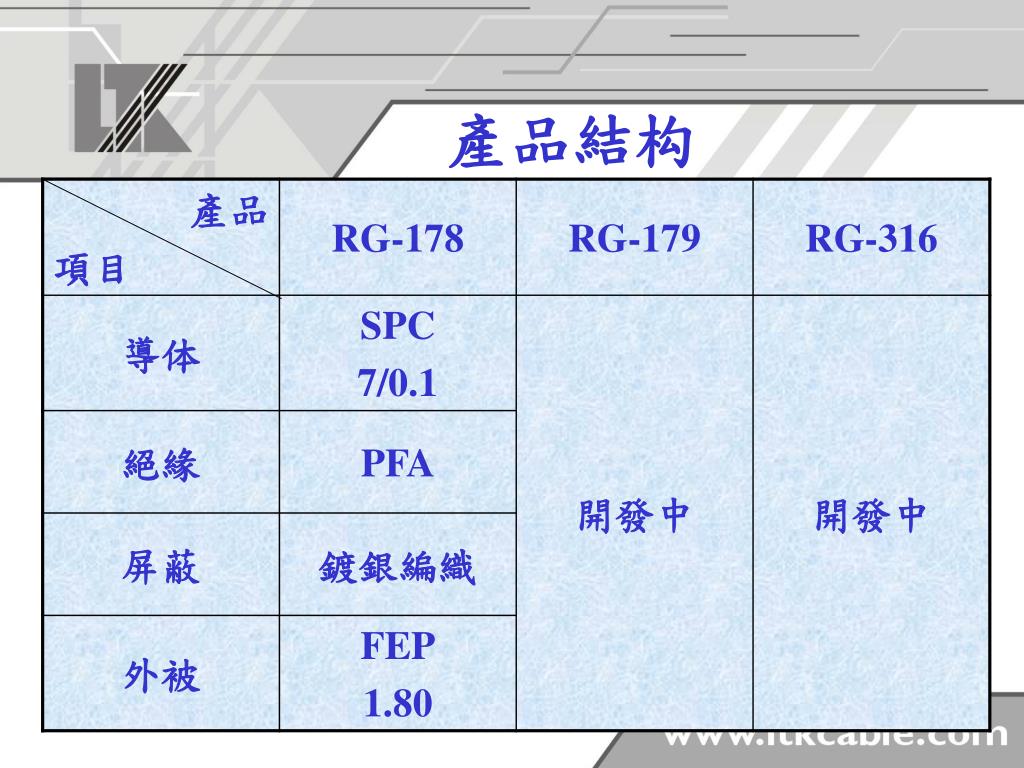

  25. 產品結构

  26. RG-178衰減對比

  27. 衍生產品-雙層編織 Teflon 編織1:鍍銀線 鍍銀銅包鋼 Teflon 編織2:鍍銀線 屏蔽效應 使用頻率

  28. 產品結构

  29. Thank you !

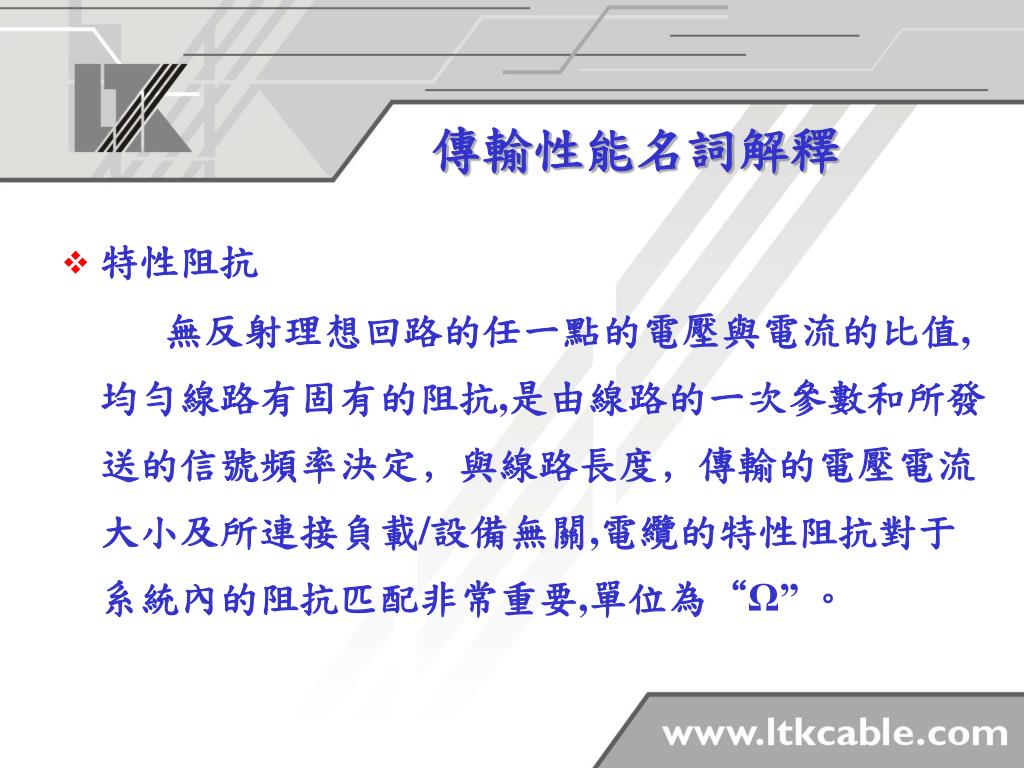

  30. 特性阻抗 無反射理想回路的任一點的電壓與電流的比值,均勻線路有固有的阻抗,是由線路的一次參數和所發送的信號頻率決定﹐與線路長度﹐傳輸的電壓電流大小及所連接負載/設備無關,電纜的特性阻抗對于系統內的阻抗匹配非常重要,單位為“Ω” 。 傳輸性能名詞解釋

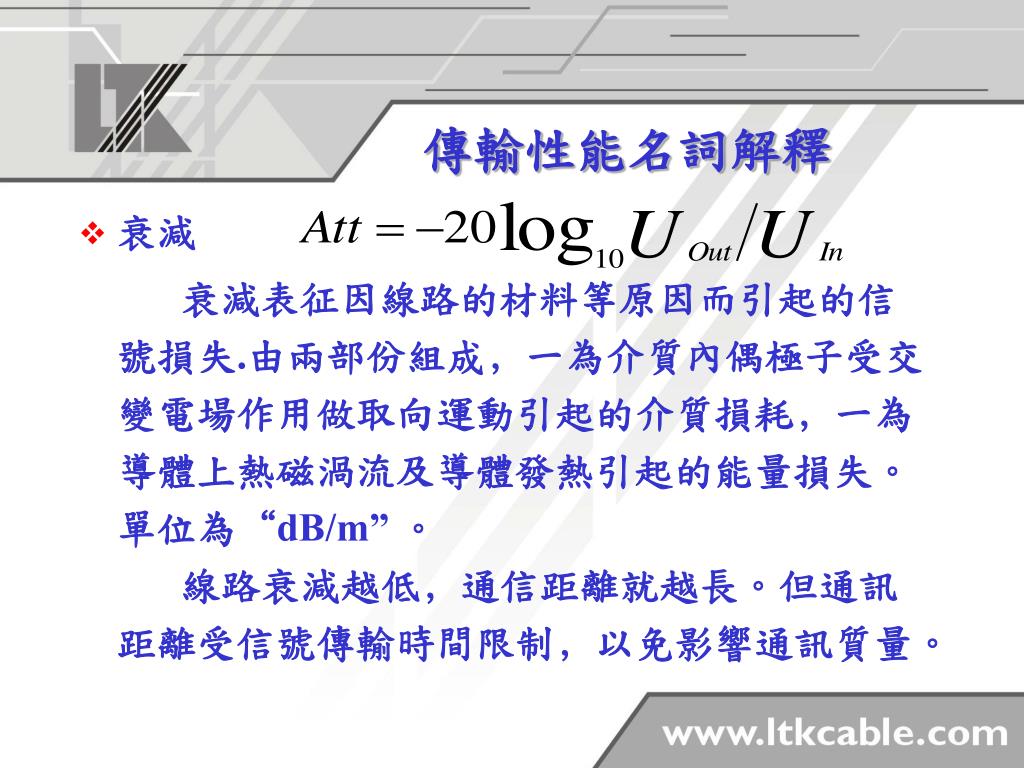

  31. 衰減 衰減表征因線路的材料等原因而引起的信號損失.由兩部份組成﹐一為介質內偶極子受交變電場作用做取向運動引起的介質損耗﹐一為導體上熱磁渦流及導體發熱引起的能量損失。單位為“dB/m” 。 線路衰減越低﹐通信距離就越長。但通訊距離受信號傳輸時間限制﹐以免影響通訊質量。 傳輸性能名詞解釋

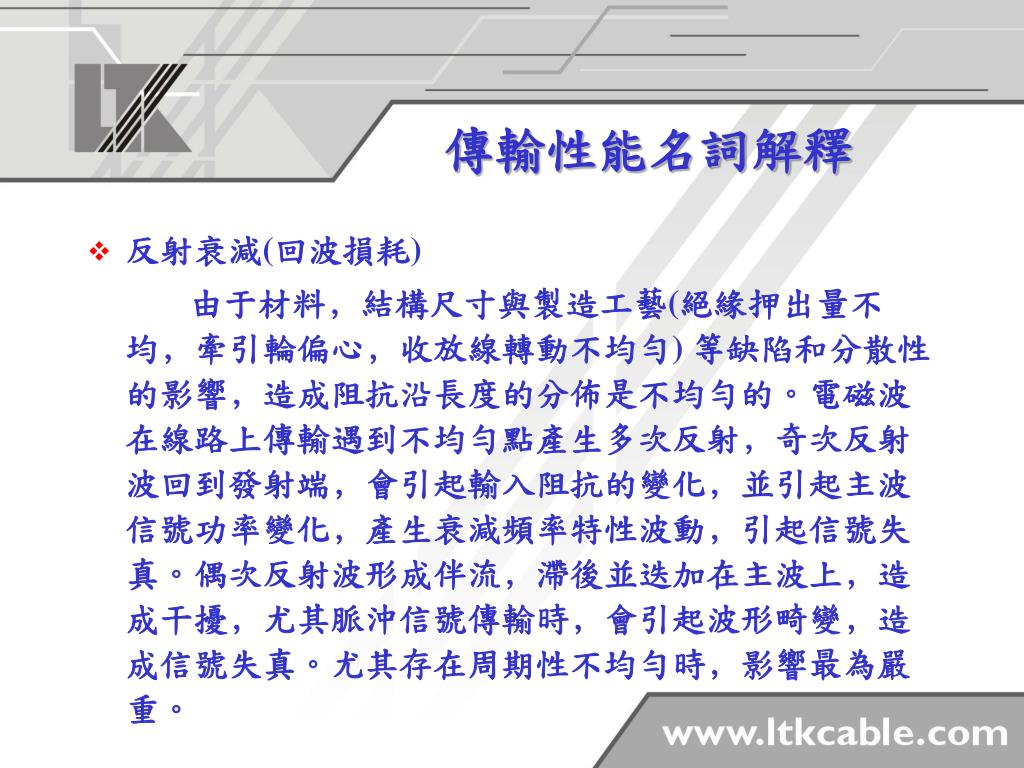

  32. 反射衰減(回波損耗) 由于材料﹐結構尺寸與製造工藝(絕緣押出量不均﹐牽引輪偏心﹐收放線轉動不均勻) 等缺陷和分散性的影響﹐造成阻抗沿長度的分佈是不均勻的。電磁波在線路上傳輸遇到不均勻點產生多次反射﹐奇次反射波回到發射端﹐會引起輸入阻抗的變化﹐並引起主波信號功率變化﹐產生衰減頻率特性波動﹐引起信號失真。偶次反射波形成伴流﹐滯後並迭加在主波上﹐造成干擾﹐尤其脈沖信號傳輸時﹐會引起波形畸變﹐造成信號失真。尤其存在周期性不均勻時﹐影響最為嚴重。 傳輸性能名詞解釋

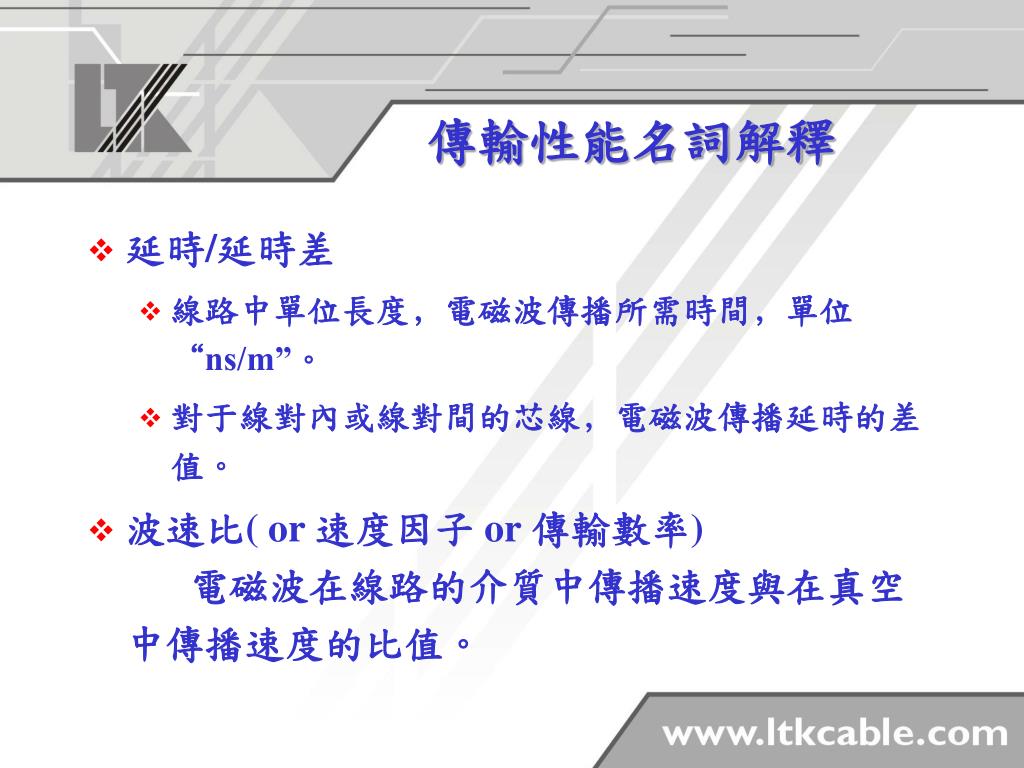

  33. 延時/延時差 線路中單位長度﹐電磁波傳播所需時間﹐單位“ns/m”。 對于線對內或線對間的芯線﹐電磁波傳播延時的差值。 波速比( or 速度因子 or 傳輸數率)電磁波在線路的介質中傳播速度與在真空中傳播速度的比值。 傳輸性能名詞解釋
