  1. Mrežni model podataka Ivana Marinić Martina Miličević, 900 Hrvoje Gams, 836

  2. Fleksibilan, moćan, efikasan • Podacima se pristupa preko mreže logičkih veza • Izumitelj mu je Charles Bachman Mrežni model podataka

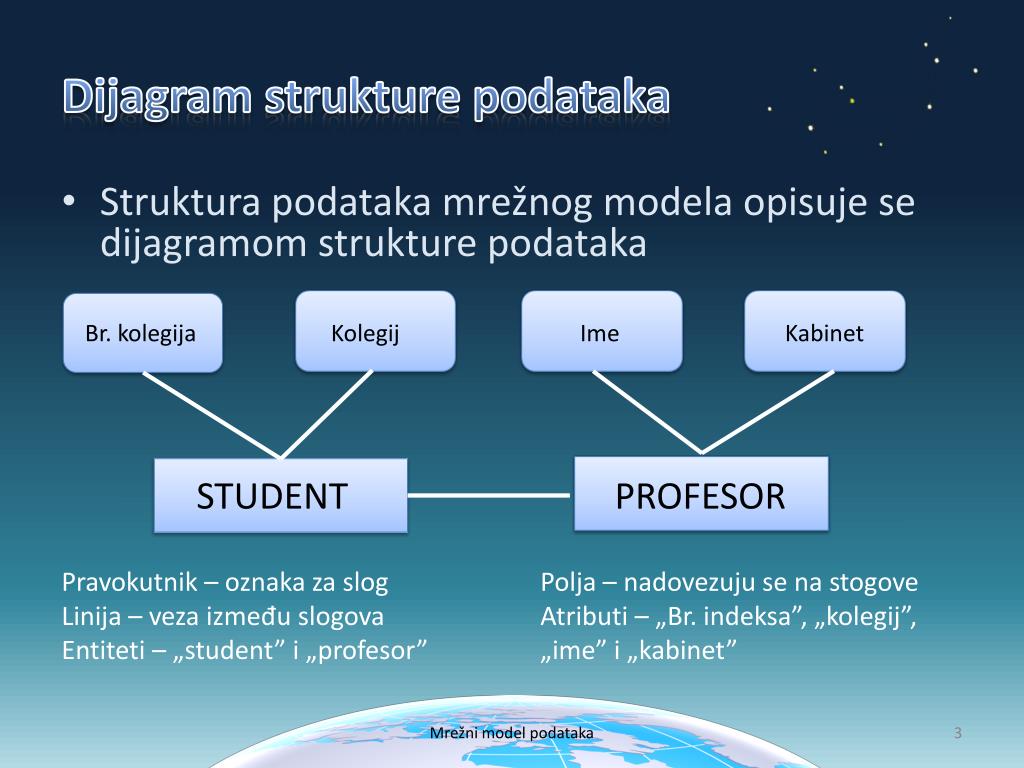

  3. Dijagram strukture podataka • Struktura podataka mrežnog modela opisuje se dijagramom strukture podataka Kabinet Br. kolegija Kolegij Ime STUDENT PROFESOR Pravokutnik – oznaka za slog Linija – veza između slogova Entiteti – „student” i „profesor” Polja – nadovezuju se na stogove Atributi – „Br. indeksa”, „kolegij”, „ime” i „kabinet” Mrežni model podataka

  4. Mrežna baza podataka temelji se na mrežnom modelu Mrežni model podataka

  5. Tipovi binarnih veza: 1:1 (jedan prema jedan) 1:M (jedan prema više) M:M (više prema više) Mrežni model podataka

  6. Tipovi binarnih veza: -primjer: PREDMET NASTAVNIK PREDAJE Naziv Smjer Kabinet Ime Mrežni model podataka

  7. Binarne veze opisane atributima Ime Naziv Kabinet Smjer Šk. godina 1:M PREDMET NASTAVNIK predaje Mrežni model podataka

  8. DBTG CODASYLmrežni model Data Base Task Group Conference On Data Systems Languages Mrežni model podataka

  9. prvi standard na području baza podataka uopće 1971. g. • koristimo samo 1:M veze • M:M nisu dozvoljene (zbog pojednostavljivanja implementacije) • 1:1 veza je predstavljena 1:M vezom Mrežni model podataka

  10. DBTG Skupovi • Dijagram strukture podataka sastavljen od dva tipa povezanih slogova • Oblik: STUDENT Broj Indeksa Mrežni model podataka

  11. Svaki DBTG skup može imati proizvoljan broj pojava u čijoj se svakoj pojavi nalazi jedna pojava vlasnika i proizvoljan broj članova skupa a3 a2 a1 b6 b4 b3 b2 b1 b5 Mrežni model podataka

  12. Slogovi koji sudjeluju u jednom skupu mogu istovremeno sudjelovati i u drugim skupovima • DBTG model dozvoljava složenije strukture skupova u kojima postoji jedan vlasnik i više različitih članova Mrežni model podataka

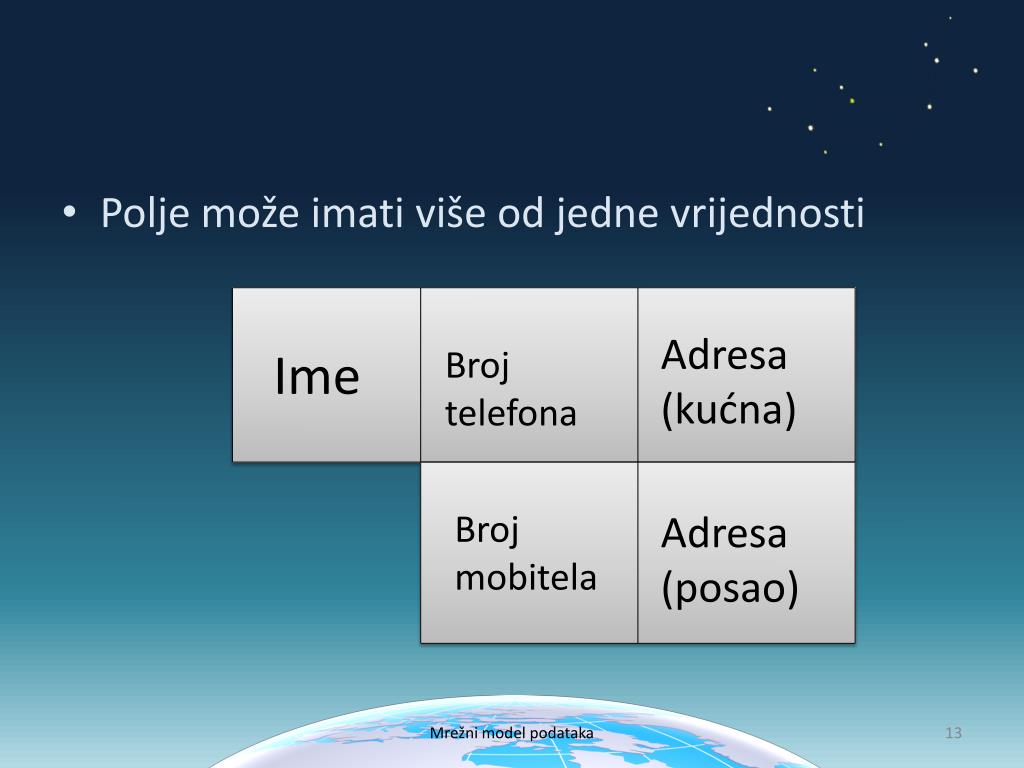

  13. Polje može imati više od jedne vrijednosti Adresa (kućna) Ime Broj telefona Broj mobitela Adresa (posao) Mrežni model podataka

  14. Implementacija u računalu • usmjerenim grafom; čvorovi su tipovi zapisa, a lukovi definiraju veze među tipovima zapisa • koristi pokazivače koji izravno adresiraju mjesto zapisa na disku • daje izvrsne povratne performanse na račun operacija poput učitavanja i reorganizacije baze podataka • program održava tekući položaj i upravlja od jednog do drugog zapisa slijedeći odnose u kojima sudjeluje zapis Mrežni model podataka

  15. Ažuriranje podataka • Stvaranje novih zapisa • Brisanje starih Promjena postojećih • Brisanje veza • Sortiranje Mrežni model podataka

  16. Stvaranje novih zapisa • Unosimo pripadne vrijednosti i nove naredbe KORISNIK.prezime:=„Perić”; KORISNIK.mail=„peric@gmail.com”; Store KORISNIK Mrežni model podataka

  17. Promjena postojećih zapisa • Pronađemo zapis u bazi podataka • Spremimo u memoriju i promijenimo parametre <vrsta polja> Ime.korisnika:=“Perić”; Find for update any korisnik using ime korisnika; Get korisnik; Korisnik.adresa:=“Radnička 8,Đakovo”; Modify korisnik Mrežni model podataka

  18. Brisanje zapisa Korisnik.prezime:=“Perić”; Find for update any korisnik using prezime; Erase all koisnik; Mrežni model podataka

  19. Primjer Mrežni model podataka

  20. Jednostavnost • Radi sa više vrsta tipova veza (1:1, 1:M, M:M) • Fleksibilnost pristupanju podataka • Neovisnost podataka • Prilagođenost standardima • Složenost sistema • Nedostatak strukturne neovisnosti • Zahtijeva da se unaprijed predvide moguće veze među podacima, te da se rezervira potreban prostor za njihovo spremanje • Teško je doći do veza koje nisu naznačene u predviđenoj shemi Mrežni model podataka

  21. Literatura: • M. Varga, Baze podataka • http://www.vidipedija.com/~vidipedi/index.php?title=Baza_podataka, 17.12.2011. Mrežni model podataka
