  1. DESAIN SISTEM Sariyadi

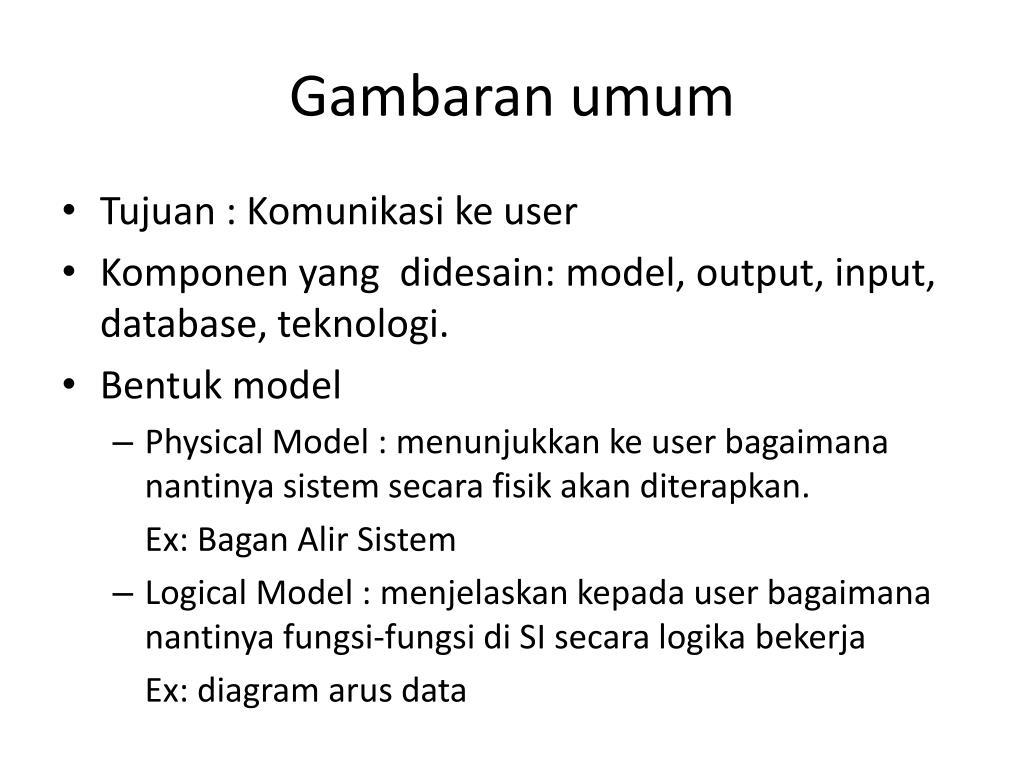

  2. Gambaran umum • Tujuan : Komunikasike user • Komponen yang didesain: model, output, input, database, teknologi. • Bentuk model • Physical Model : menunjukkanke user bagaimananantinyasistemsecarafisikakanditerapkan. Ex: BaganAlirSistem • Logical Model : menjelaskankepada user bagaimananantinyafungsi-fungsidi SI secaralogikabekerja Ex: diagram arus data

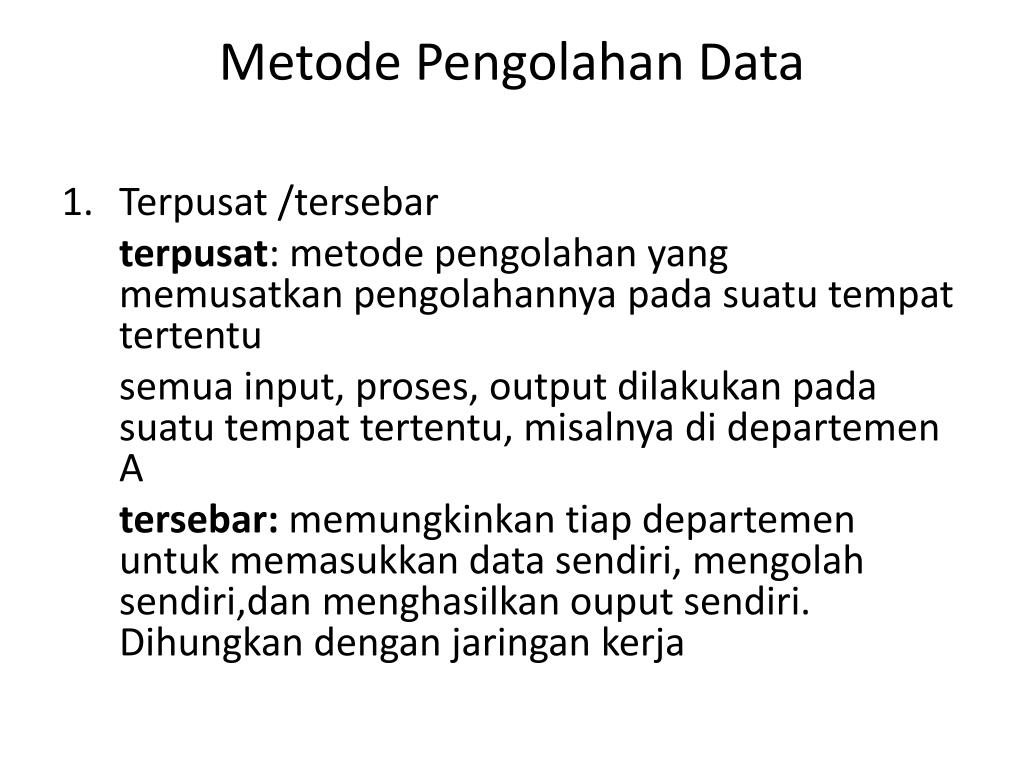

  3. MetodePengolahan Data • Terpusat /tersebar terpusat: metodepengolahan yang memusatkanpengolahannyapadasuatutempattertentu semua input, proses, output dilakukanpadasuatutempattertentu, misalnyadidepartemen A tersebar: memungkinkantiapdepartemenuntukmemasukkan data sendiri, mengolahsendiri,danmenghasilkanouputsendiri. Dihungkandenganjaringankerja

  4. Kumpulan/langsung Kumpulan: pengolahan data yang dikumpul-kanterlebihdahuluselamabeberapaperiode langsung: pengolahan data yang datanyalangsungdiolah

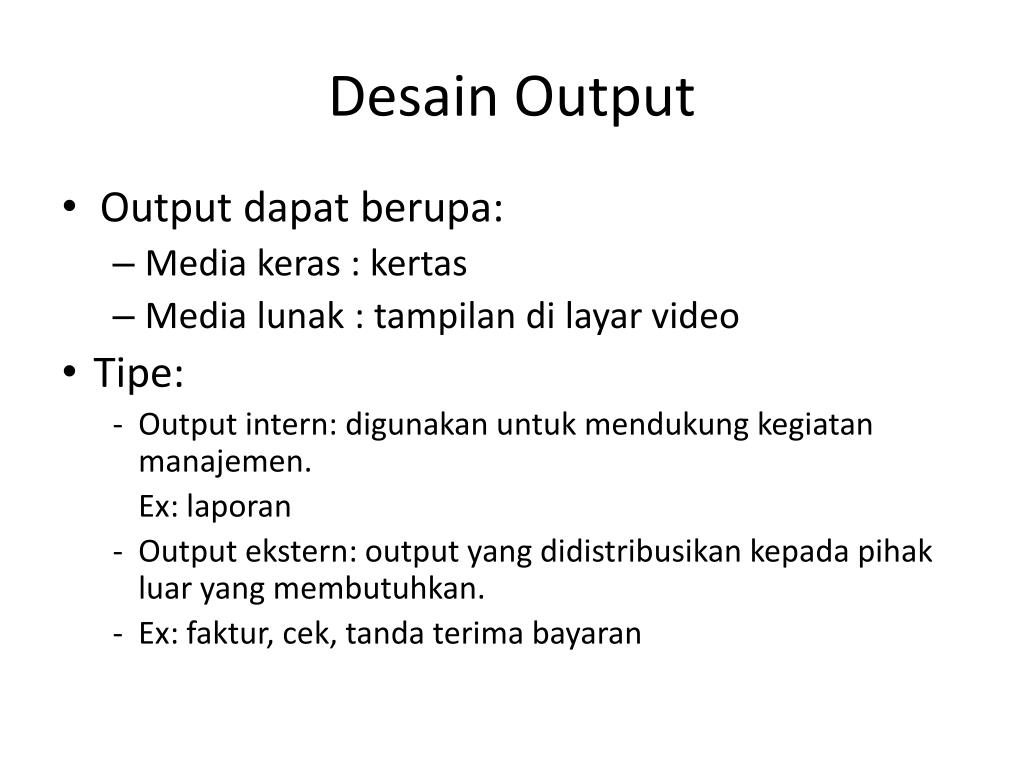

  5. Desain Output • Output dapatberupa: • Media keras : kertas • Media lunak : tampilandilayar video • Tipe: • Output intern: digunakanuntukmendukungkegiatanmanajemen. Ex: laporan • Output ekstern: output yang didistribusikankepadapihakluar yang membutuhkan. • Ex: faktur, cek, tandaterimabayaran

  6. Desain Input • Tipe: • Input intern: input dari dalam organisasi Ex: faktur penjualan, order penjualan • Input ekstern: berasal dari luar organisasi • Ex: faktur pembelian, kwitansi

  7. Desain Database • Mengidentifikasi terlebih dahulu file-file database untuk sistem baru.

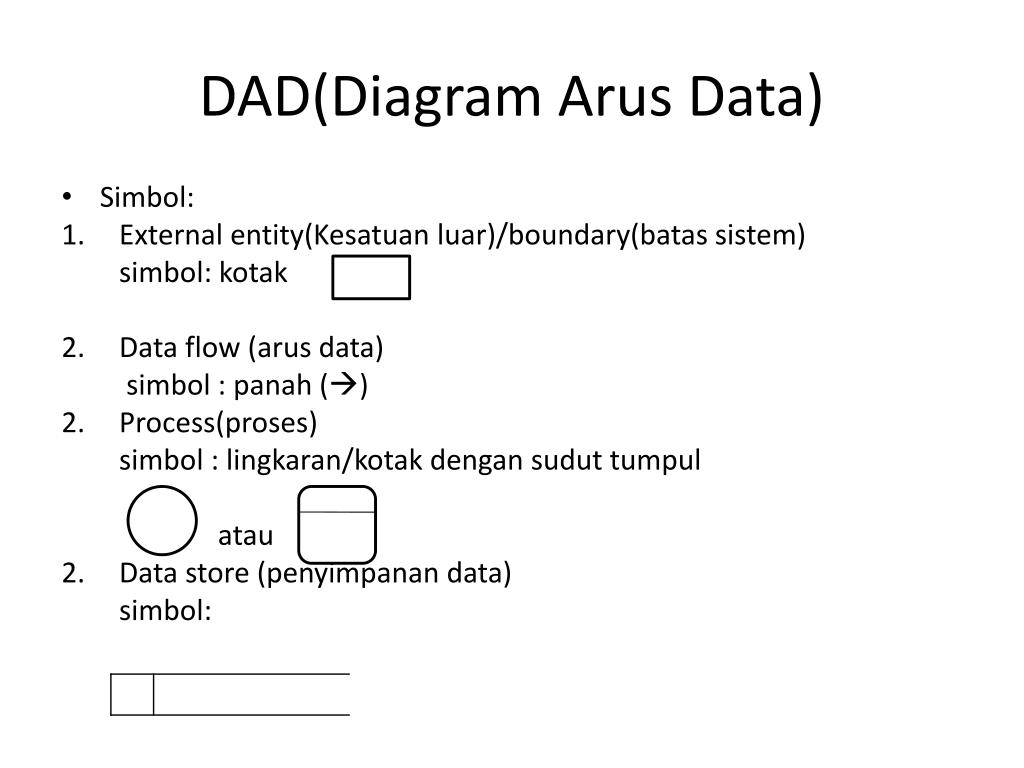

  8. DAD(Diagram Arus Data) • Simbol: • External entity(Kesatuanluar)/boundary(batassistem) simbol: kotak • Data flow (arus data) simbol : panah () • Process(proses) simbol : lingkaran/kotakdengansuduttumpul atau • Data store (penyimpanan data) simbol:

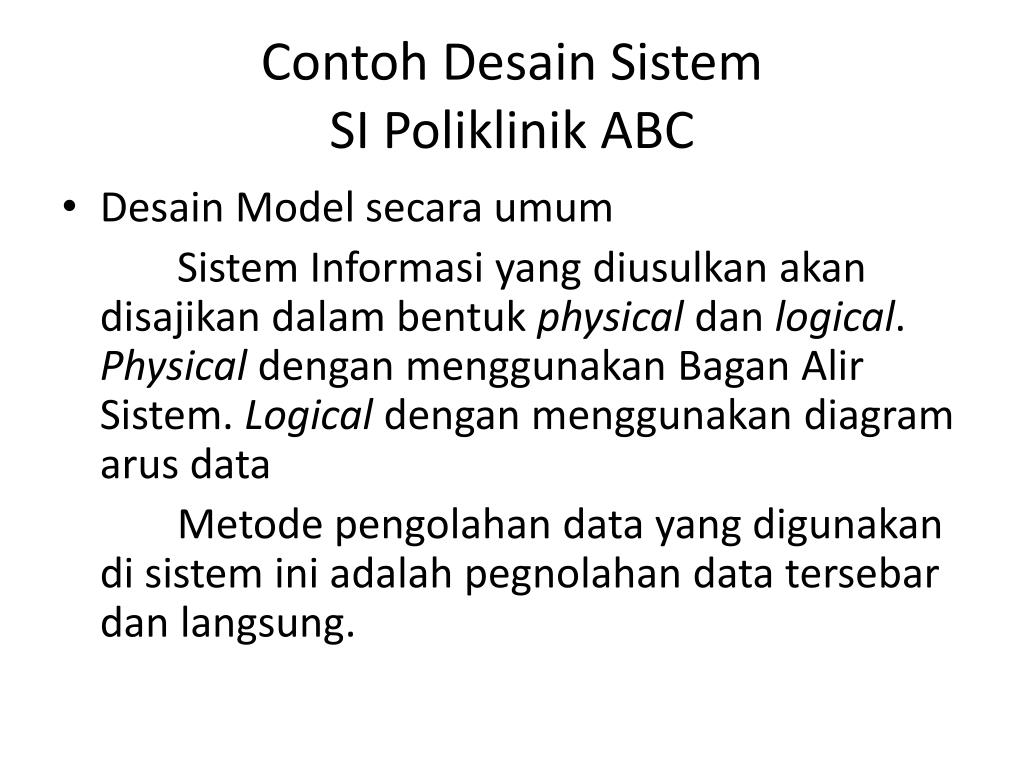

  9. ContohDesainSistemSI Poliklinik ABC • Desain Model secaraumum SistemInformasi yang diusulkanakandisajikandalambentukphysicaldanlogical. PhysicaldenganmenggunakanBaganAlirSistem. Logical denganmenggunakan diagram arus data Metodepengolahan data yang digunakandisisteminiadalahpegnolahan data tersebardanlangsung.

  10. Desain Output • Output yang dihasilkan dari sistem ini terdapat 2 macam,yaitu dalam bentuk hardcopy dan softcopy. • Hardcopy berupa laporan hasil pemeriksaan pasien • Softcopy berupa data-data:

  11. data pasien apabila dokter memeriksa seorang pasien otomatis dokter bisa melihat pasien siapa yang giliran untuk diperiksa, • data dokter apabila dokter ingin melihat biodata diri ataupun melihat dokter-dokter yang bertugas pada poliklinik itu, • data pemeriksaan apabila dokter ingin melihat hasil pemeriksaan dari seorang pasien, • data obat apabila dokter melakukan pencarian data obat hasilnya akan ditampilkan serta input data obat untuk proses pemberian obat pada saat pemeriksaan pasien.

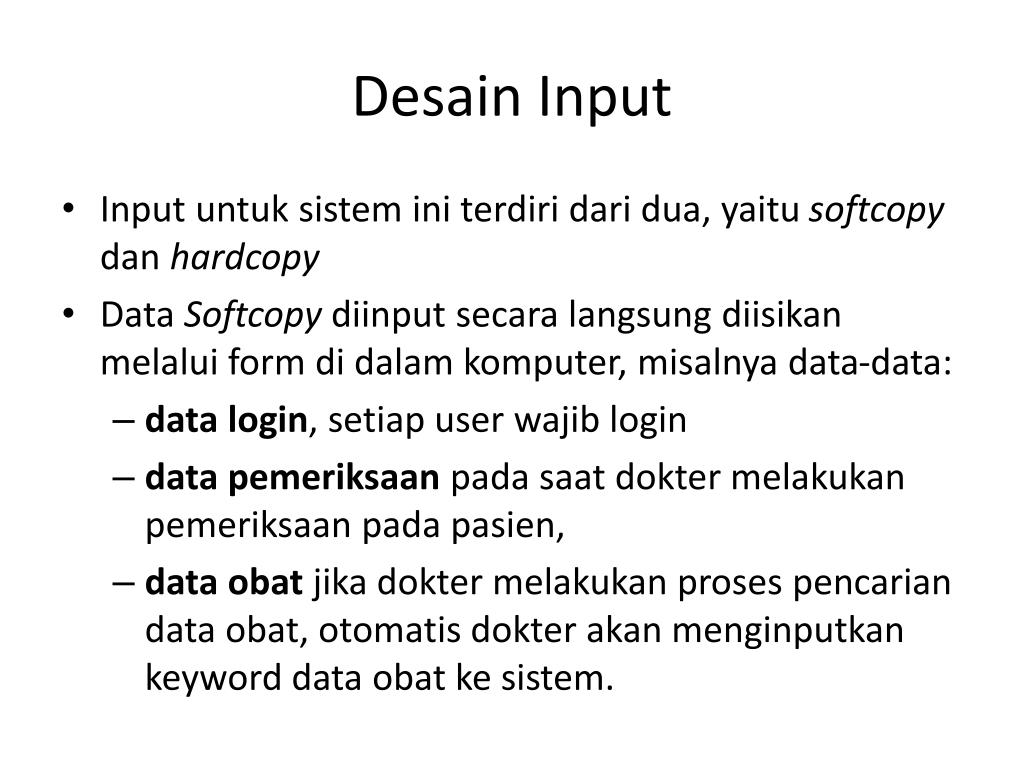

  12. Desain Input • Input untuk sistem ini terdiri dari dua, yaitu softcopy dan hardcopy • Data Softcopy diinput secara langsung diisikan melalui form di dalam komputer, misalnya data-data: • data login, setiap user wajib login • data pemeriksaan pada saat dokter melakukan pemeriksaan pada pasien, • data obat jika dokter melakukan proses pencarian data obat, otomatis dokter akan menginputkan keyword data obat ke sistem.

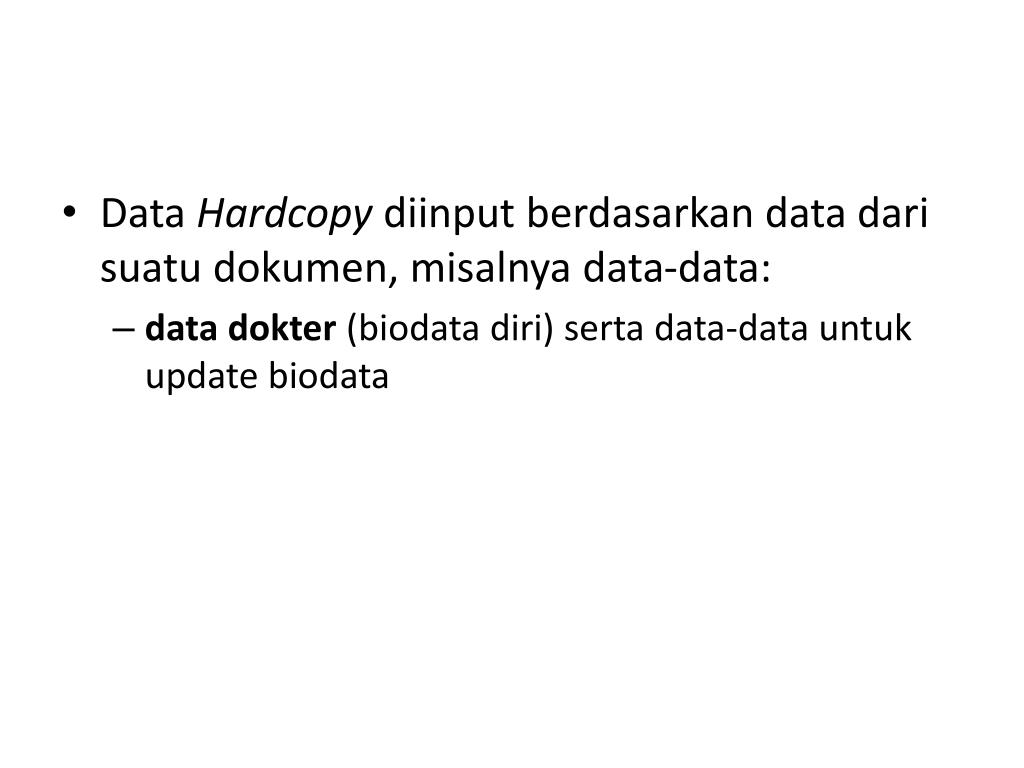

  13. Data Hardcopy diinput berdasarkan data dari suatu dokumen, misalnya data-data: • data dokter (biodata diri) serta data-data untuk update biodata

  14. SISTEM INFORMASI RAWAT JALAN POLIKLINIK daftar obat, daftar pemeriksaan, daftar pasien, daftar dokter, daftar petugas, daftar biaya data login, data dokter, data pemeriksaan Dokter Petugas daftar pasien, daftar dokter, daftar pemeriksaan, daftar obat data login, data obat, data petugas, data pasien, data dokter
