1. Obsah • Funkcia a rozdelenie spojok, schéma • Spojky podľa prenosu otáčavého pohybu • Nepružné pevné spojky • Nepružné vyrovnávacie spojky • Pružné spojky • Mechanicky ovládané spojky • Výsuvné spojky • Poistné spojky • Rozbehové spojky • Voľnobežné spojky • Hydraulické a elektrické spojky • Použité zdroje

2. HRIADEĽOVÉ SPOJKY • slúžia na prenos otáčavého pohybu z hnacieho hriadeľa na hnaný, prípadne umožňujú rozpojenie hriadeľov pri preťažení ďalšia

3. Základná schéma spojky obsah

4. HRIADEĽOVÉ SPOJKY obsah

5. kliny rúrka hriadeľ hriadeľ NEPRUŽNÉ PEVNÉ SPOJKY Rúrková spojka ďalšia

6. NEPRUŽNÉ PEVNÉ SPOJKY Korýtková spojka ďalšia

7. NEPRUŽNÉ PEVNÉ SPOJKY Kotúčová spojka obsah

8. NEPRUŽNÉ VYROVNÁVACIE SPOJKY • prenášajú otáčavý moment bez tlmenia prípadných nárazov. Dilatačné spojky Výkyvné spojky • umožňujú uhlové výchylky spájaných hriadeľov • umožňujú posuv v smere osi hriadeľa (používajú sa hlavne pri tepelnej dilatácii dlhých hriadeľov) ďalšia

9. NEPRUŽNÉ VYROVNÁVACIE SPOJKY Axiálna rúrková spojka ďalšia

10. NEPRUŽNÉ VYROVNÁVACIE SPOJKY Radiálna spojka s krížovým kotúčom - Oldhamova ďalšia

11. Oldhamova spojka ďalšia Použitý zdroj: http://www.youtube.com/watch?v=4oUFbv927nU&feature=endscreen&NR=1

12. NEPRUŽNÉ VYROVNÁVACIE SPOJKY Kĺbové spojky ďalšia

13. NEPRUŽNÉ VYROVNÁVACIE SPOJKY Použitý zdroj: http://upload.wikimedia.org/wikipedia/commons/b/b5/Universal_joint.gif ďalšia

14. NEPRUŽNÉ VYROVNÁVACIE SPOJKY ďalšia Použitý zdroj: http://upload.wikimedia.org/wikipedia/commons/a/a2/Double_Cardan_Joint_%28animated%29.gif

15. NEPRUŽNÉ VYROVNÁVACIE SPOJKY Univerzálna zubová spojka obsah

16. PRUŽNÉ SPOJKY • majú hriadele spojené prostredníctvom pružnej vložky, preto okrem prenášaného krútiaceho momentu môžu vyrovnávať uhlové vychýlenie a radiálne a axiálne posunutie hriadeľov, tlmiť nárazy a chrániť zariadenie pred kmitaním S kovovou vložkou S nekovovou vložkou ďalšia

17. PRUŽNÉ SPOJKY s nekovovou vložkou Spojka s gumovým kotúčom Spojka s nekovovými puzdrami ďalšia

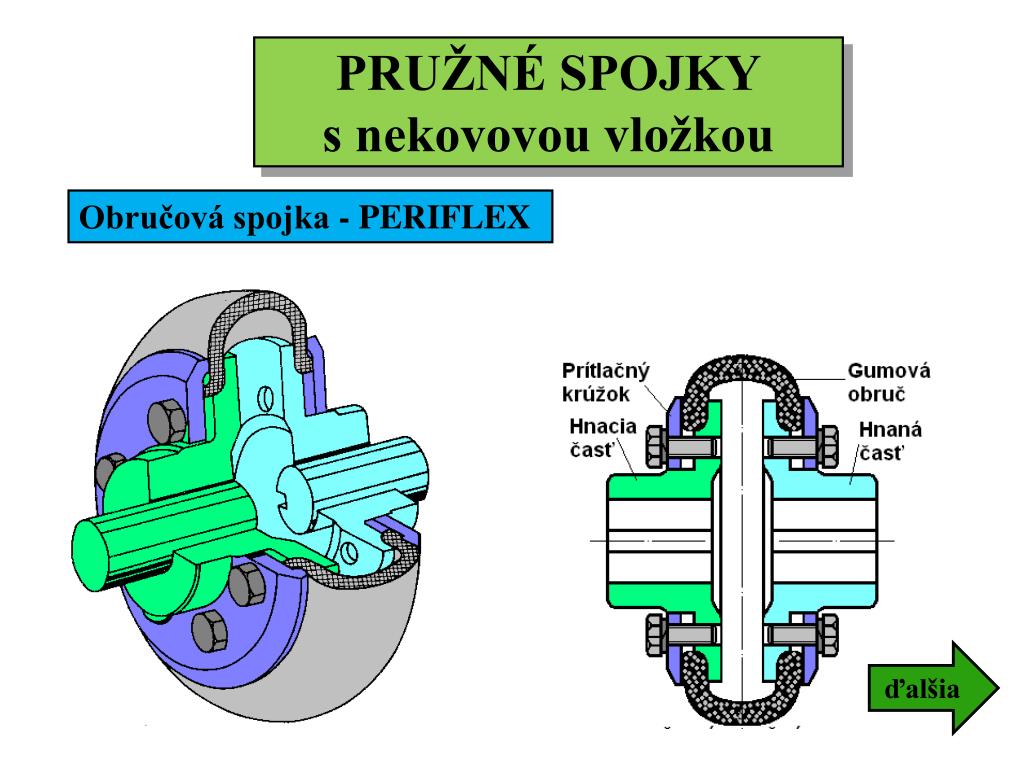

18. PRUŽNÉ SPOJKY s nekovovou vložkou Obručová spojka - PERIFLEX ďalšia

19. PRUŽNÉ SPOJKY s kovovou vložkou Spojka s hadovitými pružinami - BIBI obsah

20. MECHANICKY OVLÁDANÉ SPOJKY • slúžia na dočasné spojenie hriadeľov, môžu sa rozpojiť v pokoji alebo počas chodu. Výsuvné spojky Rozbehové spojky • trecie spojky • zubové spojky Poistné spojky Voľnobežné spojky obsah

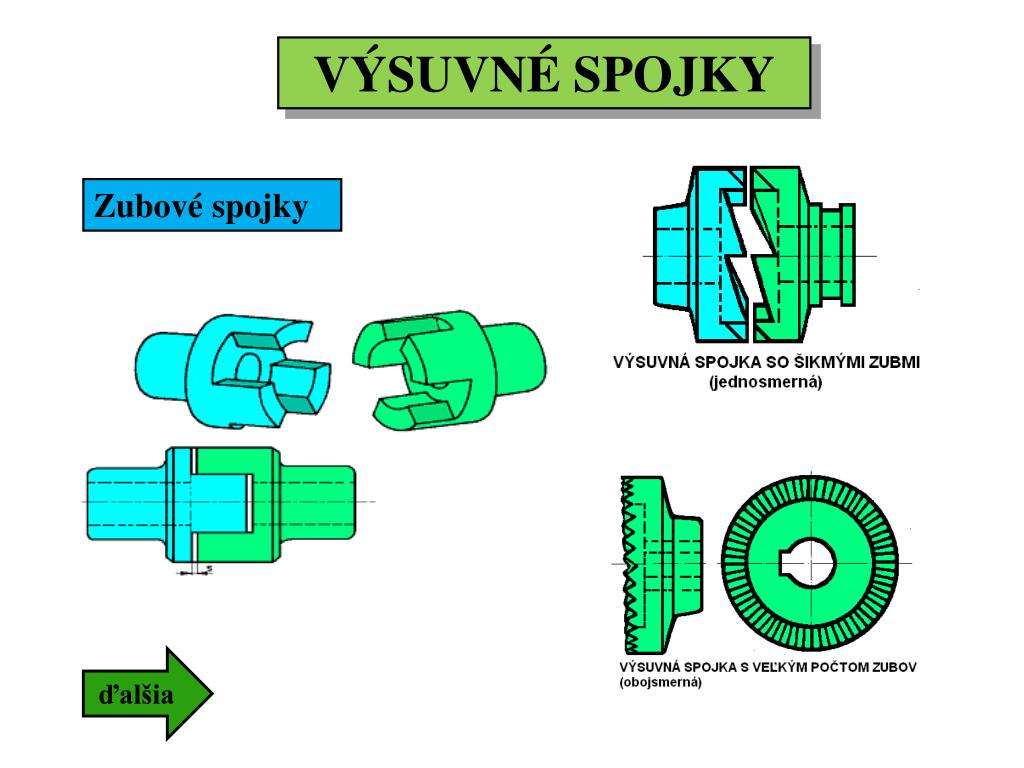

21. VÝSUVNÉ SPOJKY Zubové spojky ďalšia

22. VÝSUVNÉ SPOJKY Trecie spojky ďalšia

23. VÝSUVNÉ SPOJKY Jednokrúžková lamelová spojka Lamely trecích spojok ďalšia

24. LAMELOVÁ SPOJKA Použitý zdroj: http://www.youtube.com/watch?v=T62u6WwHxtc obsah

25. POISTNÉ SPOJKY • prerušujú spoj medzi hriadeľmi, keď je preťaženie stroja také veľké, že by sa poškodili hnacie alebo hnané súčiastky. obsah

26. HYDRAULICKÉ SPOJKY ELEKTRICKÉ SPOJKY obsah

27. Rozbehové spojky • umožňujú rozbeh motora do určitých otáčok bez zaťaženia. Sú automaticky zapínané odstredivou silou. • Druhy: • Spojky s neriadeným záberom • Spojky s riadeným záberom • Spojky s programovaným záberom • Umiestňujú sa medzi pohonom (napr. spaľ. motor) a pracovným strojom (napr. prevodovka). • Použitie: napr. mopedy

28. Rozbehová spojka s neriadeným záberom • je to odstredivá spojka - veľkosť prítlačnej sily závisí od veľkosti otáčok • skladá sa z hnacej časti, ktorú tvorí náboj s vybraním pre odstredivé trecie segmenty. • hnaná časť spojky je s trecím kotúčom na ktorý sa pri dosiahnutí potrebných otáčok pritlačia trecie segmenty.

29. Rozbehová spojka s riadeným záberom • je to odstredivá spojka - veľkosť prítlačnej sily závisí od veľkosti otáčok, • funkcia spojky je podobná ako s neriadeným záberom, len pružiny bránia trecím segmentom v okamžitom zábere. obsah

30. Voľnobežné spojky • Prenášajú Mk len v jednom smere otáčania. Pre prenos Mk sa musí otáčať hnací hriadeľ rýchlejšie než hnaný. Ak sa začne otáčať hnaný hriadeľ rýchlejšie než hnací prenos Mk medzi hriadeľmi sa preruší – voľný chod hnaného hriadeľa (jazda z kopca na bicykli). • Druhy voľnobežných spojok: • guličkové, valčekové • so vzpernými telieskami • západkové

31. Voľnobežná guličková, valčeková spojka • ak sa otáča hnací hriadeľ rýchlejšie ako hnaný, guličky sa pevne zaklinujú medzi hnaným nábojom a hnacím hriadeľom, • ak sa hnaný hriadeľ začne otáčať rýchlejšie, potom sa guličky (valčeky) posunú a spojka sa vypne, • konštrukcia môže byť rôzna, klinovité vybrania môžu byť v hnacej alebo v hnanej časti spojky.

32. Voľnobežná spojka so vzpernými telieskami • funkčné plochy obidvoch častí spojky sú valcové, • vzperné telieska umiestnené medzi hnanou a hnacou časťou spojky majú výrezy, do ktorých zapadne pružina, ktorá pritláča zverné elementy do záberu. • Použitie:na prenos väčších Mk.

33. Voľnobežná spojka západková • pracuje na princípe rohatky a západky. • západka sa udržiava v správnej polohe pružinou. • pri otáčaní hnaného hriadeľa vyššími otáčkami ako má hnací dôjde opäť k prerušeniu prenosu Mk. Otázky

34. Kontrolne otázky: • Akým spôsobom sa spojí rozbehová spojka? • Kde sa využívajú rozbehové spojky? • Načo sa používajú voľnobežné spojky? • Kedy sa prenáša krútiaci moment pri voľnobežných spojkách? obsah
