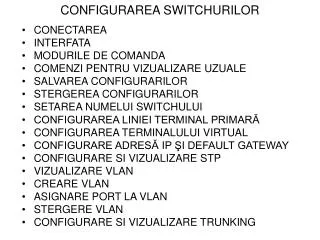

  1. CONFIGURAREA SWITCHURILOR • CONECTAREA • INTERFATA • MODURILE DE COMANDA • COMENZI PENTRU VIZUALIZARE UZUALE • SALVAREA CONFIGURARILOR • STERGEREA CONFIGURARILOR • SETAREA NUMELUI SWITCHULUI • CONFIGURAREA LINIEI TERMINAL PRIMARĂ • CONFIGURAREA TERMINALULUI VIRTUAL • CONFIGURARE ADRESĂ IP ŞI DEFAULT GATEWAY • CONFIGURARE SI VIZUALIZARE STP • VIZUALIZARE VLAN • CREARE VLAN • ASIGNARE PORT LA VLAN • STERGERE VLAN • CONFIGURARE SI VIZUALIZARE TRUNKING

  2. CONECTAREA • Se conecteaza un port COM al calculatorului la portul de Consolă al Switch-ului folosind: • un cablu rollover RJ-45-la-RJ-45 • un adaptor RJ-45-la-DB9 sau RJ-45-la-DB25 funcţie de tipul portului COM. • Se intra în modul User EXEC cu programul HyperTerminal folosind: • un nume de conexiune • portul COM corespunzător • următoarele setări ale portului COM: 9600 biţi pe secundă, 8 biţi de date, fără paritate, 1 bit de stop şi controlul fuxului hardware.

  3. INTERFATA • Interfaţă de tip linie de comandă (command-line interface - CLI) • Comanda help este semnul întrebării (?) care afişează: • lista comenzilor disponibile pentru modul de comandă curent • lista comenzilor care încep cu o anumită secvenţă de caractere • lista cuvintelor cheie sau argumentelor asociate cu o anumită comandă

  4. MODURILE DE COMANDA • Modul User EXEC are un set de comenzi limitat • Modul Privileged EXEC are un set de comenzi mai mare • Comanda enable schimba din modul User EXEC în modul Privileged EXEC • Modul global configuration permite accesarea altor moduri de comandă folosite pentru configurarea switch-ului • Comanda configure schimba din modul Privileged EXEC în modul global configuration • Comanda exit este folosită pentru a ieşi dintr-un mod de comandă

  5. COMENZI PENTRU VIZUALIZARE UZUALE • show version afiseaza informaţiile legate de versiune pentru software şi hardware. • show running-config afiseaza fişierul de configurare curent al switch-ului

  6. SALVAREA CONFIGURARILOR • enable • copy running-config startup-config

  7. STERGEREA CONFIGURARILOR • enable • delete flash:vlan.dat • erase startup-config • reload

  8. SETAREA NUMELUI SWITCHULUI • enable • configure terminal • hostname numele_hostului

  9. CONFIGURAREA LINIEI TERMINAL PRIMARĂ • enable • configure terminal • line console 0 • password parola • login • exit

  10. CONFIGURAREA TERMINALULUI VIRTUAL • enable • configure terminal • line vty 0 4 • password parola • login • exit

  11. CONFIGURARE ADRESĂ IP ŞI DEFAULT GATEWAY • enable • configure terminal • interface VLAN1 • ip address adresa_ip netmask • no shutdown • exit • ip default-gateway adresa_default_gateway

  12. CONFIGURARE SI VIZUALIZARE STP • Vizualizare STP • show spanning-tree • Configurare prioritate switch • enable • configure terminal • spanning-tree vlan număr_vlan priority număr_prioritate • Configurare prioritate port • enable • configure terminal • interface fastethernet număr_interfaţă • spanning-tree vlan număr_vlan port-priority număr_port-priority

  13. VIZUALIZARE VLAN • show vlan • show vlan brief • show vlan id vlan_number • show vlan name vlan_name

  14. CREARE VLAN • enable • configure terminal • vlan vlan_number • name vlan_name • end

  15. ASIGNARE PORT LA VLAN • enable • configure terminal • interface fastethernet număr_interfaţă • switchport mode access • switchport access vlan vlan_number

  16. STERGERE VLAN • enable • configure terminal • no vlan vlan_number

  17. CONFIGURARE SI VIZUALIZARE TRUNKING • Vizualizare trunking • show interfaces trunk • Setare port in mod trunking • enable • configure terminal • interface fastethernet număr_interfaţă • switchport mode trunk • switchport trunk native vlan vlan_number

  18. RUTAREA INTRE VLAN-URI

  19. Router-on-a-Stick Inter-VLAN Routing • Routerul este conectat la switch pe un port trunk • Fiecare VLAN are asignata o adresa de retea distincta • Pentru fiecare VLAN gateway-ul este reprezentat de cate o subinterfata a routerului

  20. CONFIGURAREA INTERFETEI SWITCHULUI PENTRU RUTAREA INTRE VLAN-URI • enable • configure terminal • interface fastethernet număr_interfaţă • switchport mode trunk

  21. CONFIGURAREA RUTERELOR • Interfaţă de tip linie de comandă (command-line interface - CLI) este similara cu cea a switchurilor • Pentru stergerea configurarilor nu se mai executa comanda delete flash:vlan.dat • Adresele IP se configureaza la nivelul interfetelor fizice sau al subinterfetelor

  22. CONFIGURAREA INTERFETEI ROUTERULUI PENTRU RUTAREA INTRE VLAN-URI • enable • configure terminal • interface fastethernet număr_interfaţă • no shutdown • interface fastethernet număr_interfaţă.număr_subinterfaţă • encapsulation dot1q număr_VLAN • ip address adresa_ip netmask
