  1. Rozbor existence řešení dokonalého symetrického vzpěradla Petr Frantík ÚSTAV STAVEBNÍ MECHANIKY FAKULTA STAVEBNÍ VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ

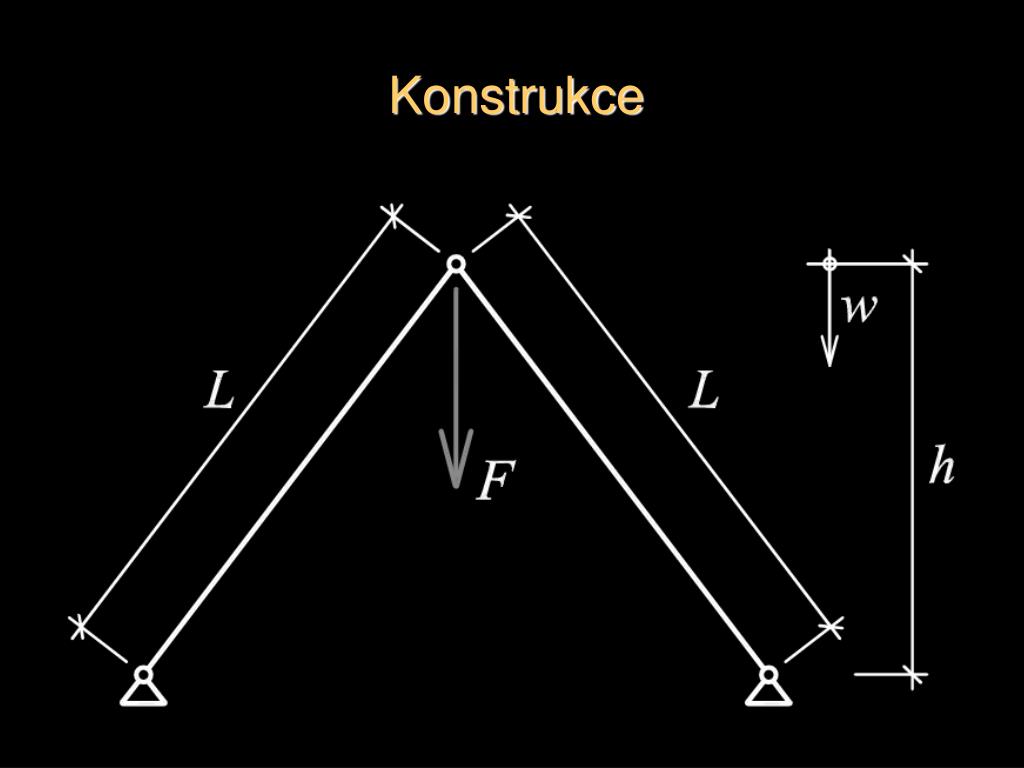

  2. Konstrukce

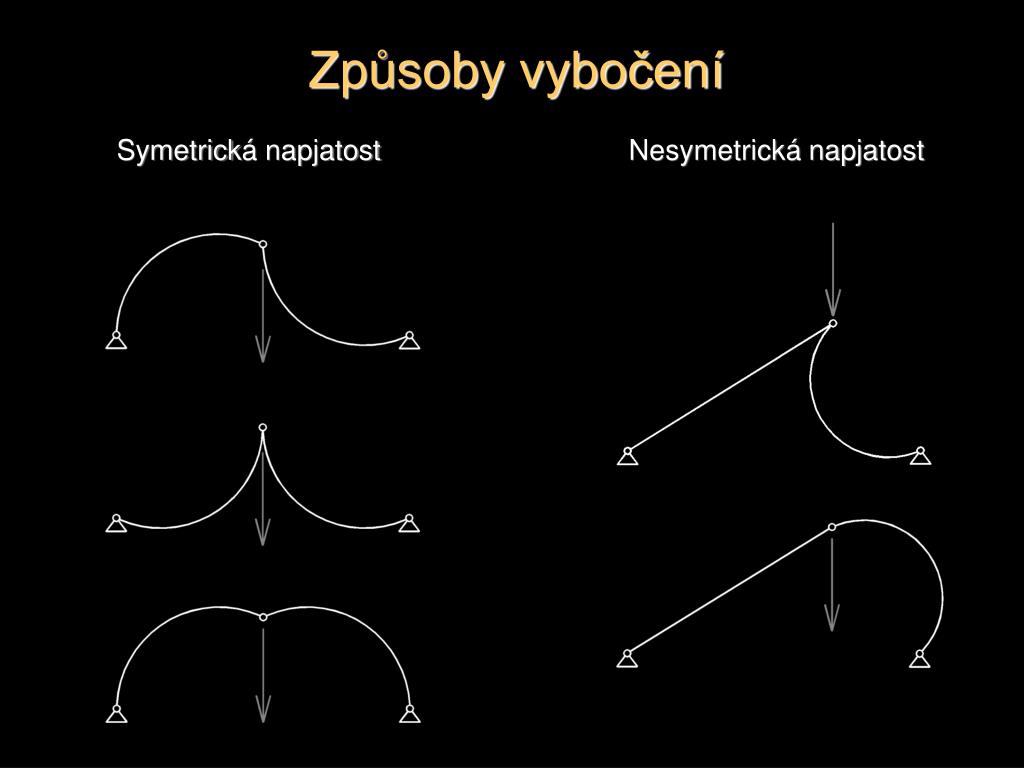

  3. Symetrická napjatost Nesymetrická napjatost Způsoby vybočení

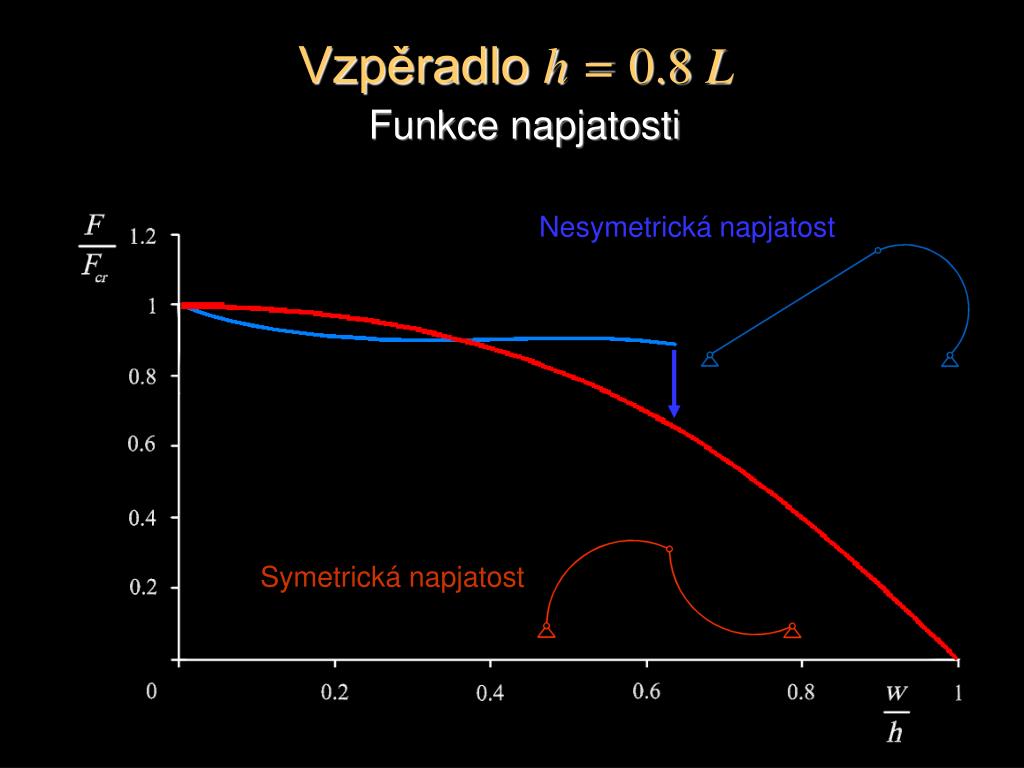

  4. Funkce napjatosti Vzpěradlo h = 0.8 L Nesymetrická napjatost Symetrická napjatost

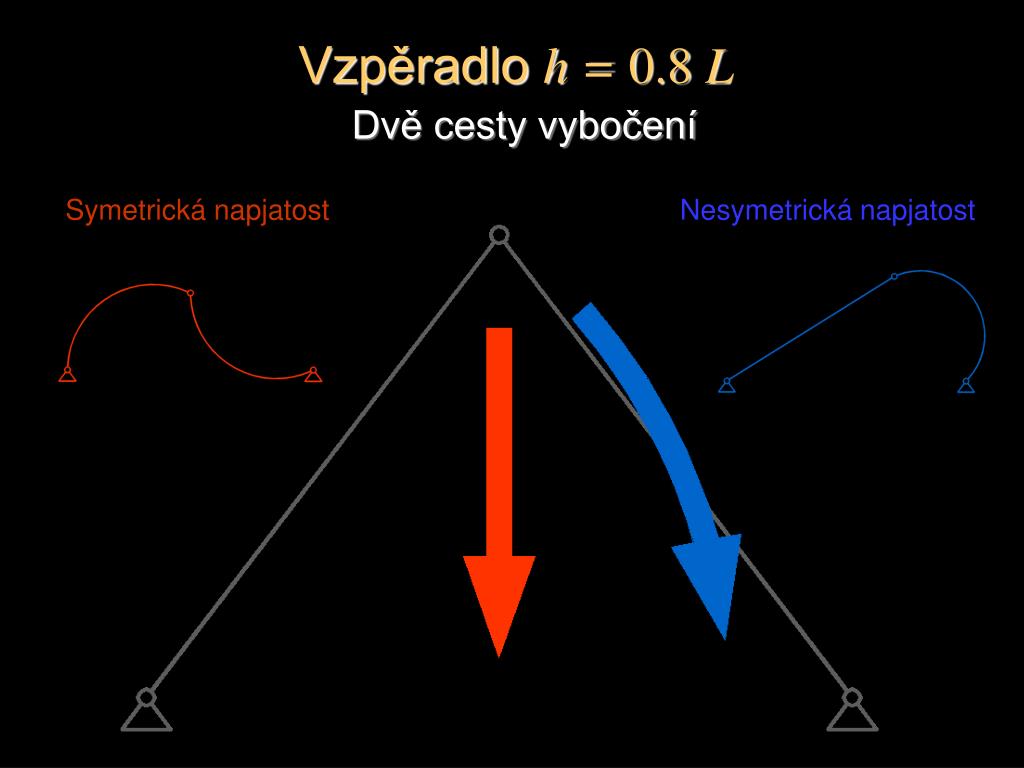

  5. Dvě cesty vybočení Vzpěradlo h = 0.8 L Symetrická napjatostNesymetrická napjatost

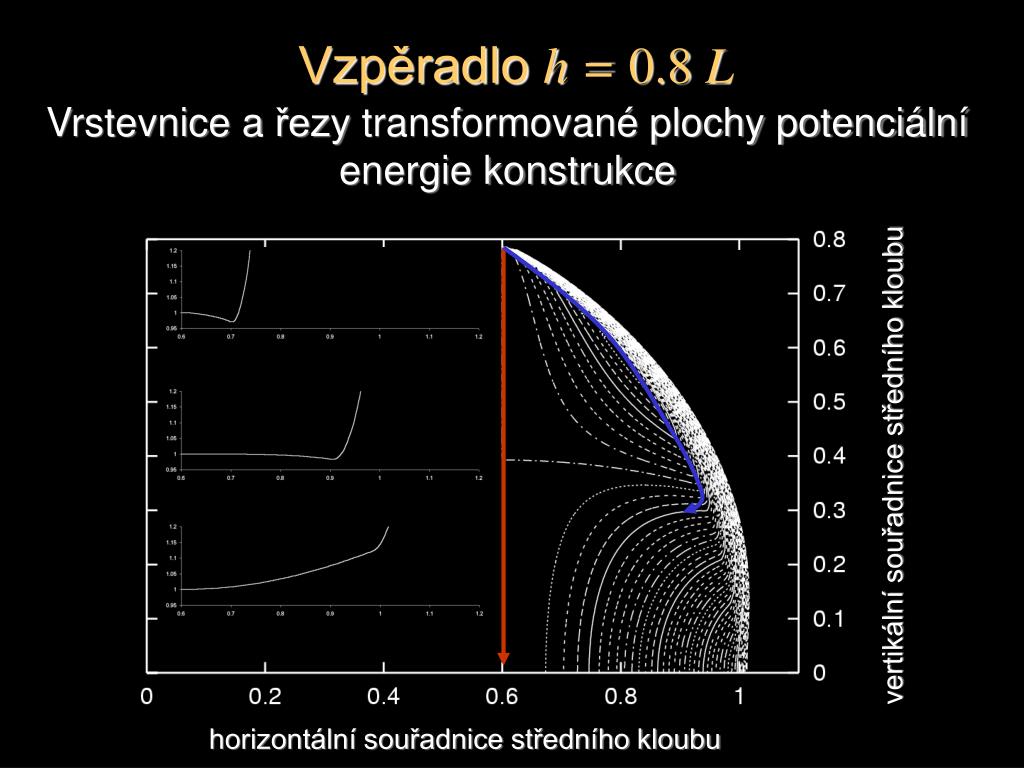

  6. Vrstevnice a řezy transformované plochy potenciální energie konstrukce Vzpěradlo h = 0.8 L vertikální souřadnice středního kloubu horizontální souřadnice středního kloubu

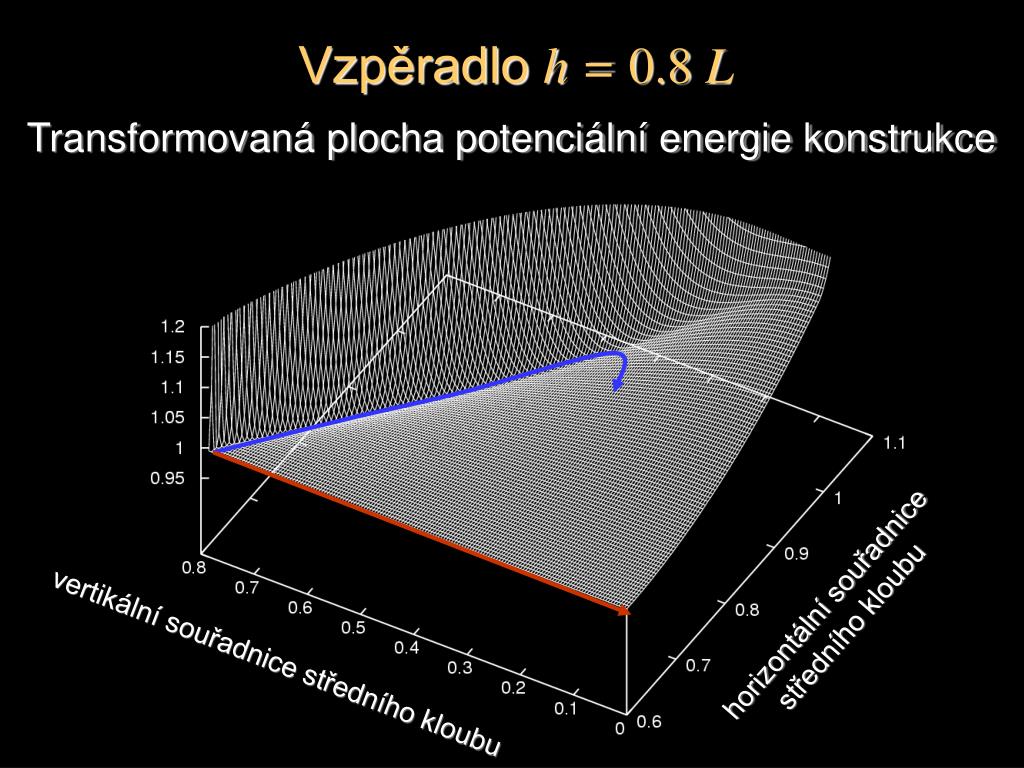

  7. Transformovaná plocha potenciální energie konstrukce Vzpěradlo h = 0.8 L horizontální souřadnice středního kloubu vertikální souřadnice středního kloubu

  8. Transformovaná plocha potenciální energie konstrukce Vzpěradlo h = 0.8 L horizontální souřadnice středního kloubu vertikální souřadnice středního kloubu

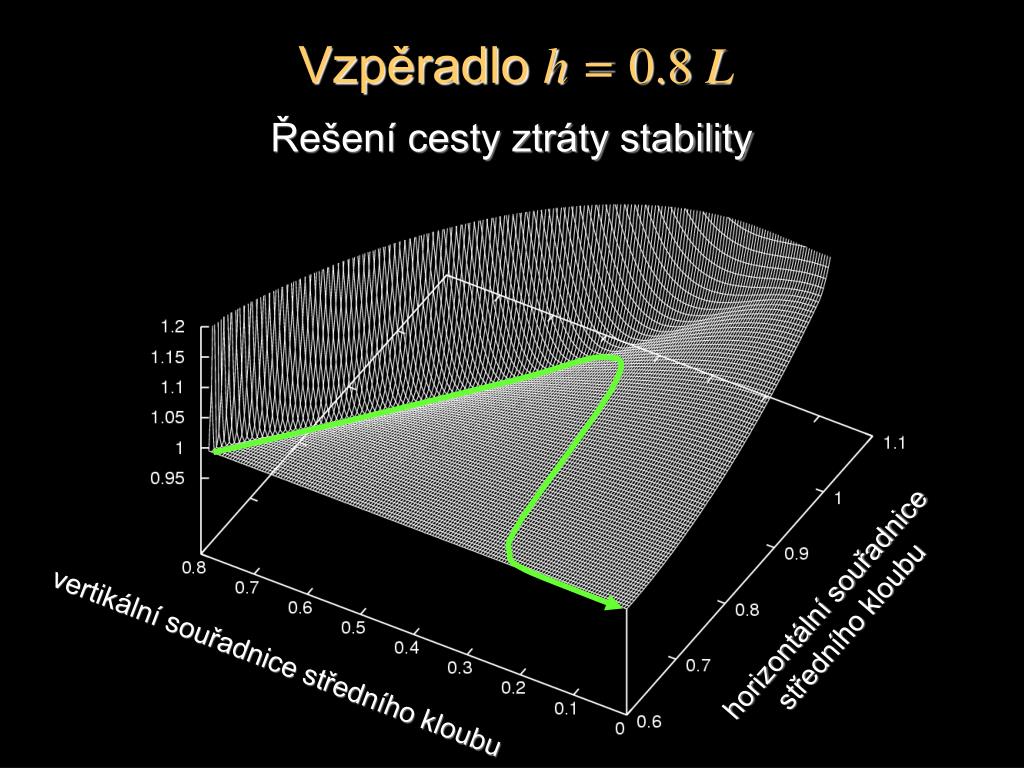

  9. Řešení cesty ztráty stability Vzpěradlo h = 0.8 L horizontální souřadnice středního kloubu vertikální souřadnice středního kloubu
