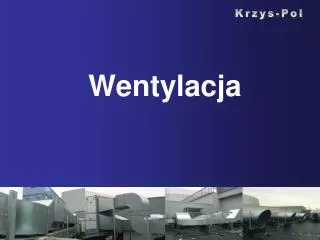

  1. Krzys-Pol Wentylacja Krzys-Pol

  2. Krzys-Pol • RODZAJE WENTYLACJI I ZASTOSOWANIA • Budynki w budownictwie mieszkaniowym i zamieszkania zbiorowego: • do 9 kondygnacji naziemnych – went. grawitacyjna, lub mechaniczna • ponad 9 kondygnacji naziemnych – tylko wentylacja mechaniczna • Budynki w budownictwie użyteczności publicznej o wysokości: • do 25 m nad poziomem terenu – went. grawitacyjna lub mechaniczna • ponad 25 m wysokości – tylko wentylacja mechaniczna Krzys-Pol

  3. STREFY OBCIĄŻENIA WIATREM §143, pkt 1 „W budynkach usytuowanych w II i III strefie obciążenia wiatrem, należy stosować na przewodach dymowych i spalinowych nasady kominowe zabezpieczające przed odwróceniem ciągu.”

  4. Krzys-Pol Krzys-Pol

  5. Krzys-Pol • WENTYLACJA MECHANICZNA - ZALETY • możliwość kształtowania parametrów powietrza w pomieszczeniu • możliwość filtracji powietrza doprowadzanego do pomieszczenia • możliwość kształtowania prawidłowego rozdziału powietrza w pomieszczeniu • możliwość realizacji różnych procesów uzdatniania powietrza w tym odzysku energii z powietrza usuwanego • uniezależnienie intensywności wymiany powietrza od szczelności obudowy budynku, zabezpieczenie przed hałasem zewnętrznym • duża efektywność Krzys-Pol

  6. Krzys-Pol WENTYLACJA MECHANICZNA - WADY • wysokie koszty inwestycyjne • konieczność systematycznej konserwacji • ryzyko stworzenia dyskomfortu akustycznego spowodowanego pracą wentylatora lub turbulencją i drganiami występującymi przy przepływie powietrza

  7. Krzys-Pol Przewody wentylacyjne - dzielą się na: prostokątne, rury Spiro oraz przyłączeniowe elastyczne. Krzys-Pol

  8. Krzys-Pol Systemy wentylacyjneelementy okrągłe Krzys-Pol

  9. Krzys-Pol Rura wentylacyjna „spiro”RZOC… zakres średnic Ø80-1250 mmrury w odcinkach 3000 mmsposób łączenia na nypel lub za pomocą kształtki

  10. Krzys-Pol Przewody mogą być izolowane - w celu tłumienia hałasu lub specjalnym materiałemognioodpornym. Przewody wentylacyjne wykonuje się z blachy ocynkowanej (na specjalne zamówienie również ze stali nierdzewnej . Krzys-Pol

  11. Krzys-Pol zakres średnic Ø 80-1250 mm dostępne kąty 15, 30, 45, 60, 90 Kolano tłoczone/segmentoweKSOC(kąt)… Krzys-Pol

  12. Krzys-Pol TrójnikTROC… zakres średnic Ø 80-1250 mm dostępne kąty 45, 90 pierwszy wymiar przelot drugi odejście Krzys-Pol

  13. Krzys-Pol CzwórnikCZOC… zakres średnic Ø 80-1250 mm dostępne kąty 90 pierwszy wymiar przelot drugi odejście

  14. Krzys-Pol Trójnik orłowyTROC45 • zakres średnic Ø 80-1250 mm dostępne kąty 45

  15. Krzys-Pol Trójnik siodłowyTRSOC… • zakres średnic Ø 80-1250 mm

  16. Krzys-Pol Redukcja symetrycznaRSOC… zakres średnic Ø 80-1250

  17. Krzys-Pol Redukcja asymetryczna RSOC… • zakres średnic Ø 80-1250

  18. Krzys-Pol Nypel MufaNOC/MOC… zakres średnic Ø 80-1250

  19. Krzys-Pol ZaślepkaZNOC/ZMOC… • zakres średnic Ø 80-1250

  20. Krzys-Pol Łącznik elastyczny okrągłyLEOOC/LEKOC… • zakres średnic Ø 80-1250

  21. Krzys-Pol Łączniki elastyczne – mają za zadanie wyeliminowanie drgań wytwarzanych przez centrale wentylacyjną lub wentylator. Krzys-Pol

  22. Krzys-Pol PrzepustnicaPROC… • zakres średnic Ø 80-1250

  23. Krzys-Pol Przepustnice - są elementem regulacyjnym, służącym do ustalenia żądanego przepływu powietrza w przewodzie wentylacyjnym. Krzys-Pol

  24. Krzys-Pol Wyrzutnia/CzerpniaWDCOC/CDCOC • zakres średnic Ø 80-1250

  25. Kolano wyrzutoweKWOC… • zakres średnic Ø 80-1250

  26. Wywietrzak cylindrycznyWCOC • zakres średnic Ø 80-1250

  27. Krzys-Pol CzerpniaCSSOC… • zakres średnic Ø 80-1250

  28. Krzys-Pol Czerpnie i wyrzutnie powierza - dzielą się na terenowe, ścienne dachowe. Przez czerpnie świeże powietrze doprowadzone jest do instalacji wentylacyjnej, przez wyrzutnie powietrzne jest usuwanie na zewnątrz. Krzys-Pol

  29. Krzys-Pol Podstawa dachowa BI BII BIIIPDBI… • zakres średnic Ø 80-1250

  30. Krzys-Pol Tłumik hałasuTHOC… • zakres średnic Ø 80-1250

  31. Krzys-Pol Tłumiki- elementy służące do zmniejszenia hałasu do wartości dopuszczalnej dla danego typupomieszczenia. Tłumiki montowane są w centralach lub w przewodach wentylacyjnych. Krzys-Pol

  32. Krzys-Pol AnemostatAWB/ANB… • zakres średnic Ø 80-250

  33. Krzys-Pol Nawiewniki - służą do nawiewania powietrza do pomieszczenia. Rozróżniamy następujące rodzaje: kratki nawiewne, anemostaty, nawiewniki szczelinowe, wirowe. Krzys-Pol

  34. Krzys-Pol Skrzynka rozprężna

  35. Krzys-Pol Skrzynki rozprężne - służą do zmniejszenia prędkości przepływu powietrza i jednoczesnej zamiany ciśnienia dynamicznego na ciśnienie statyczne. Zapewniają w ten sposób równomierny wypływ powietrza Krzys-Pol

  36. Krzys-Pol Klapa p.poż

  37. Krzys-Pol Klapy przeciwpożarowe - służą do odcinania ciągów wentylacji ogólnej w celu odizolowania strefy, w której wybuchł pożar. Krzys-Pol

  38. Krzys-Pol Filtry powietrza - służą do usuwania z powietrza zanieczyszczeń. W zależności od stopnia filtracji dzielą się na wstępne, dokładne i absolutne. Filtry wstępne umieszczone się przede wszystkim na wlocie powietrza do centrali wentylacyjnej (klimatyzacyjnej). Filtry dokładne są drugim stopniem filtracji. Montowane na wylocie powietrza z centrali. Bezpośrednio przed nawiewnikiem montuje się filtry absolutne. Stosowane są w pomieszczeniach tzw. Czystych (szpitale, laboratoria itp.) Krzys-Pol

  39. Krzys-Pol Wentylatory - tłoczą powietrze i wytwarzają różnice ciśnień niezbędną do pokonywania oporów przepływu powietrza przez instalacje. Rozróżniamy wentylatory osiowe i promieniowe. Ze względu na wielkość wytwarzanego spiętrzenia wentylatory dzielą się na: niskociśnieniowe (Ap < 720 Pa)średniociśnieniowe (720 Pa<Ap<3600 Pa)i wysokociśnieniowe (Ap>3600 Pa). Krzys-Pol

  40. parasol ustnik uchwyt regulowany podpora przejściowa rura prosta Wykonanie w ocynku przejście dachowe trójnik kołnierz przeciwdeszczowy wyczystka podpora wyczystka z płytą kotwową

  41. Krzys-Pol Systemy wentylacyjneelementy prostokątne Krzys-Pol

  42. Krzys-Pol

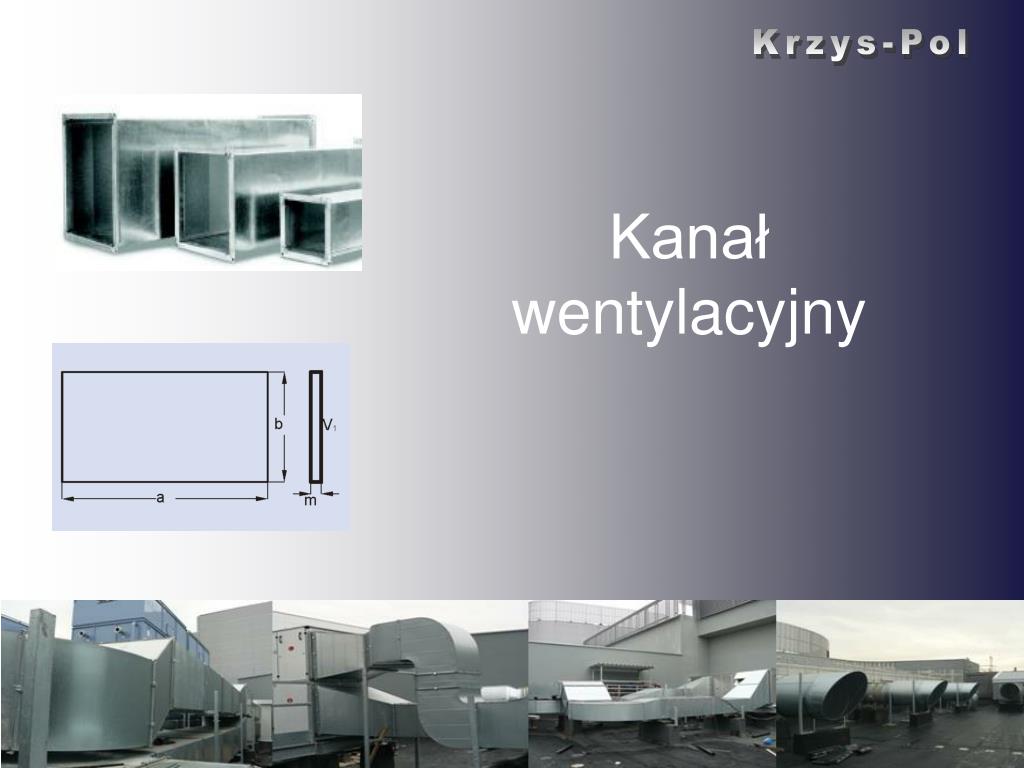

  43. Krzys-Pol Kanał wentylacyjny Krzys-Pol

  44. Krzys-Pol Zasady Krzys-Pol

  45. Krzys-Pol Krzys-Pol

  46. Krzys-Pol Krzys-Pol

  47. Krzys-Pol Krzys-Pol

  48. Krzys-Pol Krzys-Pol

  49. Krzys-Pol Kolano - o stałym przekroju- o zmiennym przekroju Krzys-Pol

  50. Krzys-Pol Kolano prostokątne- o stałym przekroju- o zmiennym przekroju Krzys-Pol
