Diagramas Ternários Diagrama de Fases Prof. Claudia Braga

1. Diagramas Ternários Diagrama de Fases Prof. Claudia Braga

2. Diagramas de Fases Ternárias Ilustra o equilíbrio entre várias fases de substâncias constituintes de um sistema. A composição de um sistema ternário fica definida quando temos a fração molar (fração mássica) dos componentes. Xa + Xb + Xc = 1

3. Construção do diagrama ternário Regra das fase F= C – P + 2 Para uma variável fixa. Para duas variáveis fixas

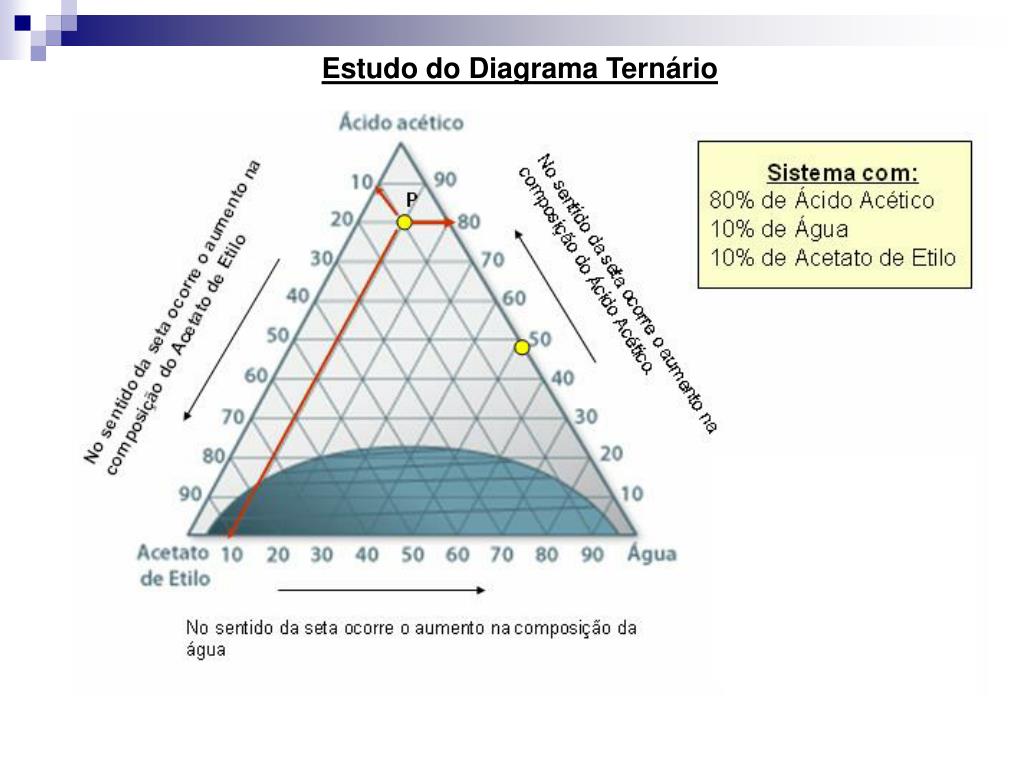

4. Estudo do Diagrama Ternário

5. Curva binodal e retas de junção

6. Dois pares de líquidos parcialmente miscíveis (A+B) e (A+C) são parcialmente miscíveis (B+C) são totalmente miscíveis

7. Três pares de líquidos parcialmente miscíveis (A+B) , (A+C) e (B+C) são parcialmente miscíveis

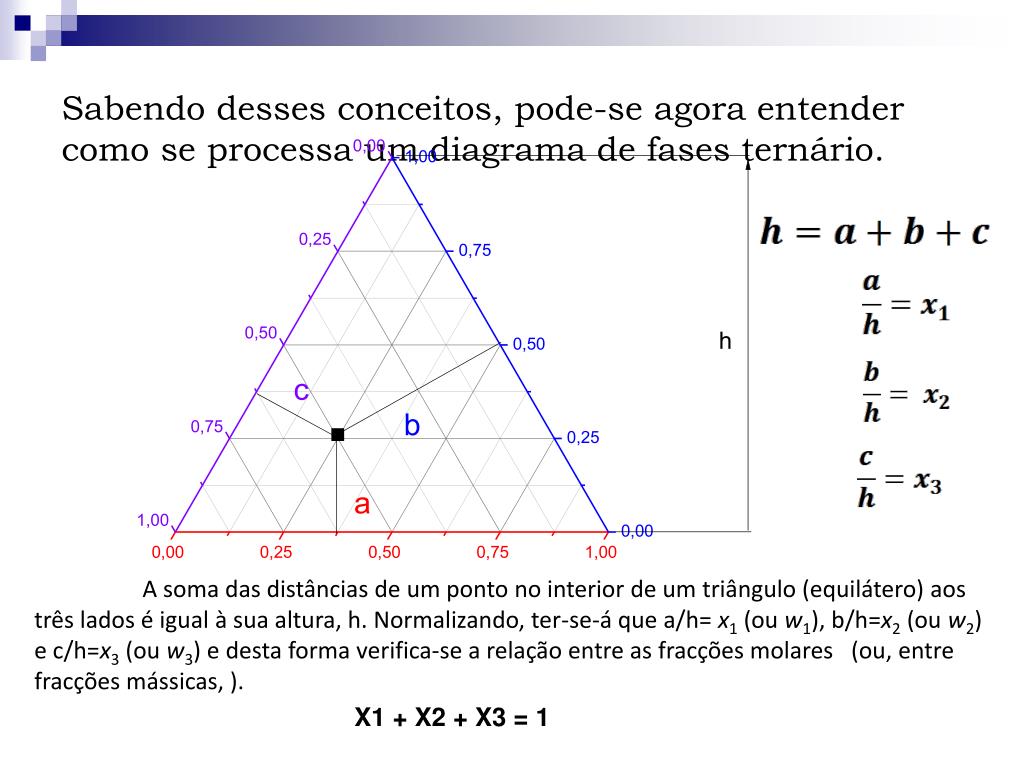

8. Sabendo desses conceitos, pode-se agora entender como se processa um diagrama de fases ternário. A soma das distâncias de um ponto no interior de um triângulo (equilátero) aos três lados é igual à sua altura, h. Normalizando, ter-se-á que a/h= x1 (ou w1), b/h=x2 (ou w2) e c/h=x3 (ou w3) e desta forma verifica-se a relação entre as fracções molares   (ou, entre fracções mássicas, ). X1 + X2 + X3 = 1

9. Os vértices 1, 2 e 3 representam os componentes puros 1 Os pontos no interior do triângulo representam misturas dos três componentes (1,2 e 3) Cada lado do triângulo representa uma mistura binária. 1 e 2 1 e 3 1, 2 e 3 2 3 2 e 3

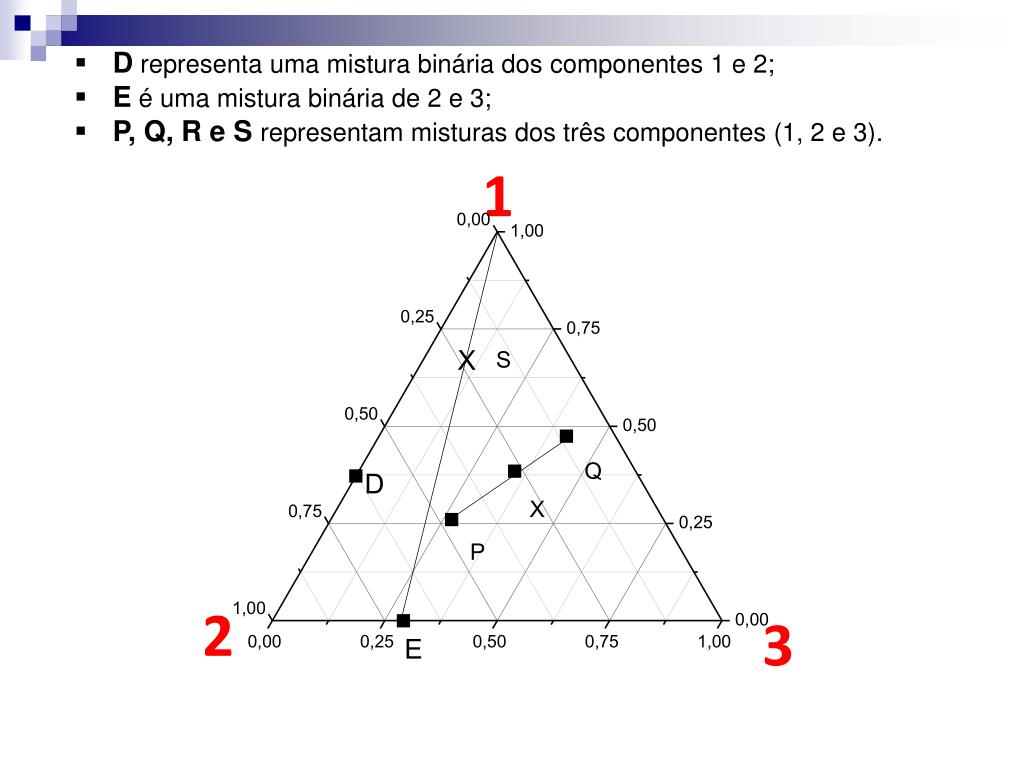

10. D representa uma mistura binária dos componentes 1 e 2; • E é uma mistura binária de 2 e 3; • P, Q, R e S representam misturas dos três componentes (1, 2 e 3). 1 2 3

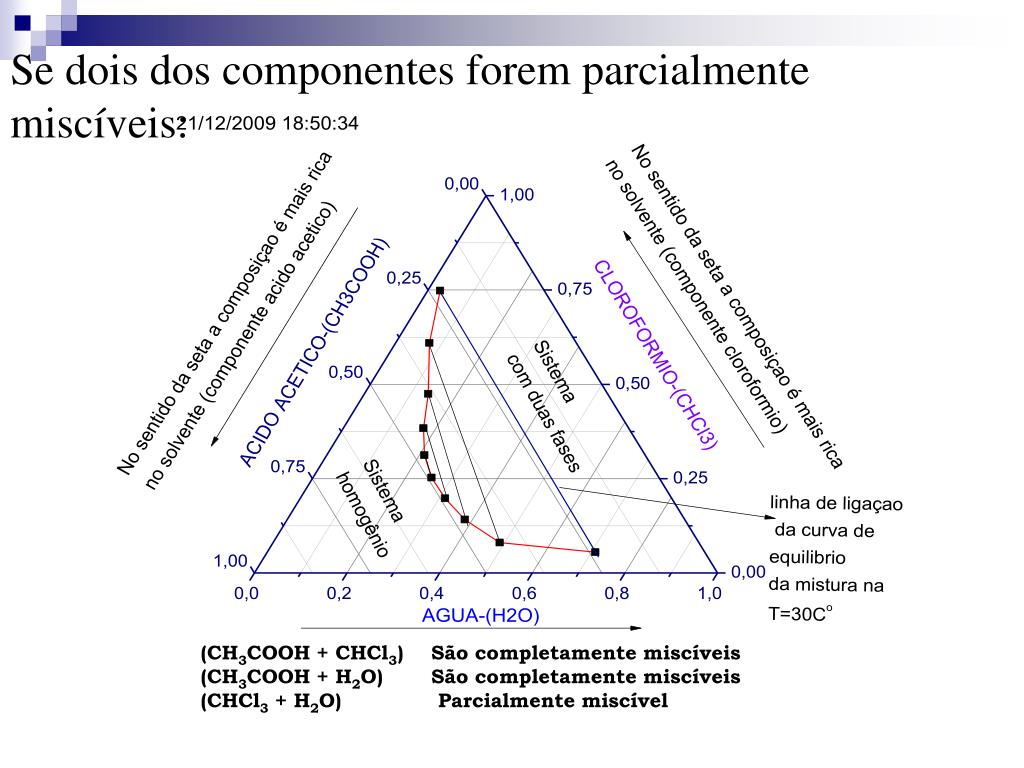

11. Se dois dos componentes forem parcialmente miscíveis:

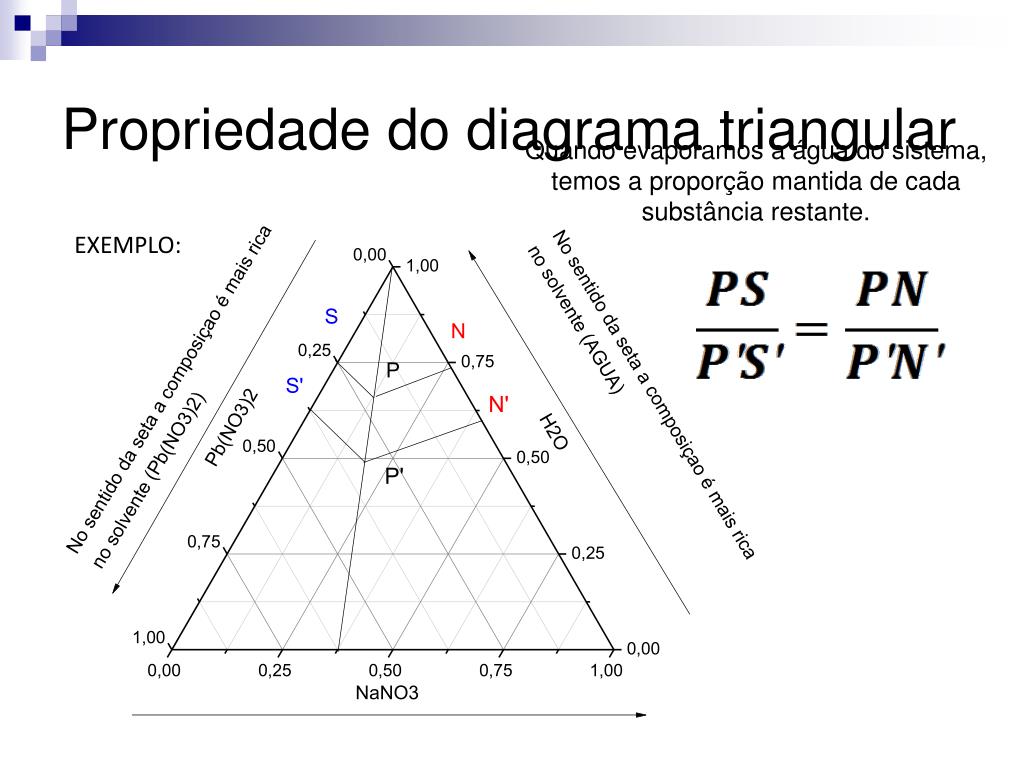

12. Propriedade do diagrama triangular Quando evaporamos a água do sistema, temos a proporção mantida de cada substância restante. EXEMPLO:

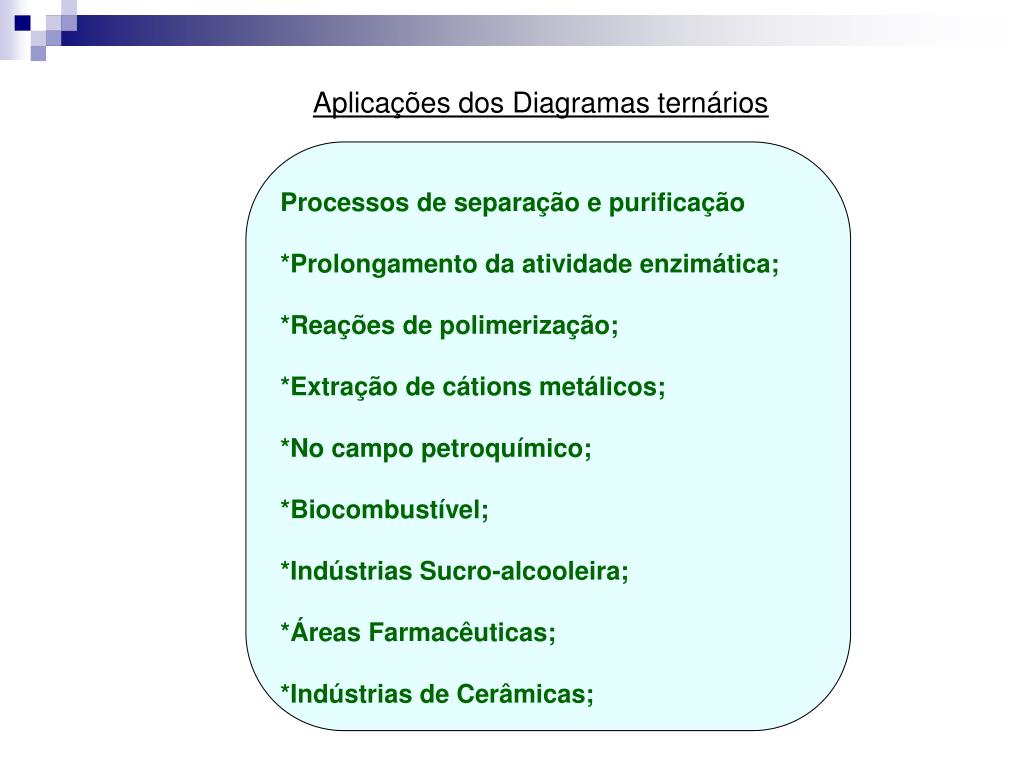

13. Aplicações dos Diagramas ternários Processos de separação e purificação *Prolongamento da atividade enzimática; *Reações de polimerização; *Extração de cátions metálicos; *No campo petroquímico; *Biocombustível; *Indústrias Sucro-alcooleira; *Áreas Farmacêuticas; *Indústrias de Cerâmicas;

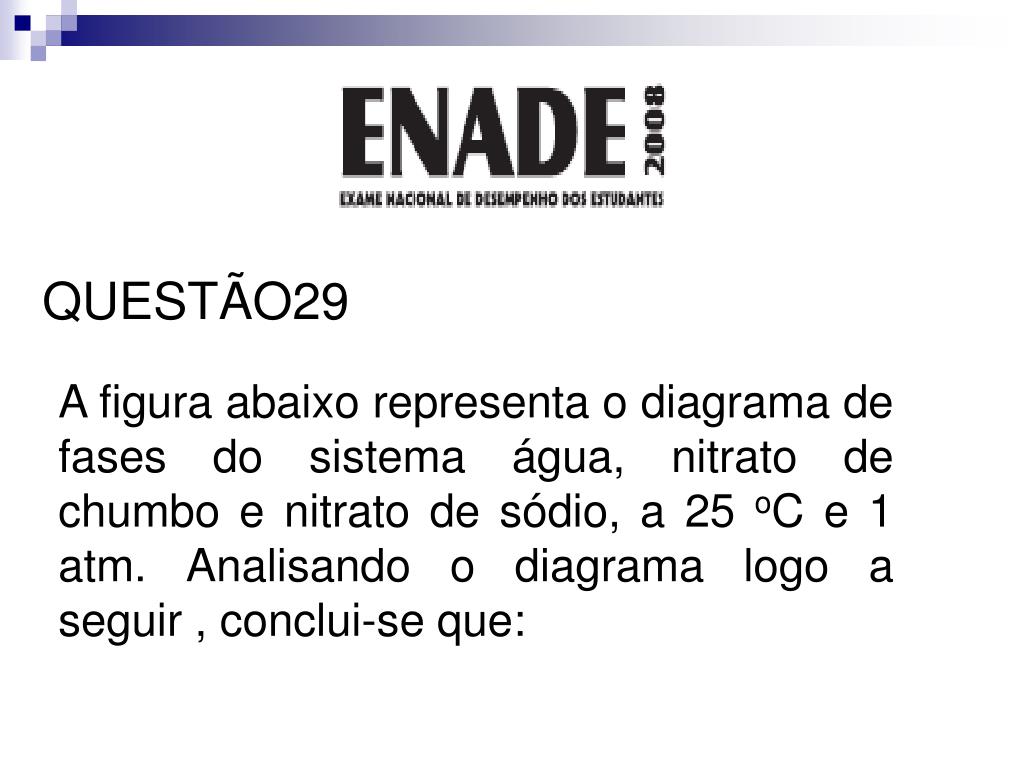

14. QUESTÃO29 A figura abaixo representa o diagrama de fases do sistema água, nitrato de chumbo e nitrato de sódio, a 25 oC e 1 atm. Analisando o diagrama logo a seguir , conclui-se que:

15. Diagrama ternário (A) o sistema representado pelo ponto O é uma solução saturada em Pb(NO3)2. (B) o ponto P representa uma solução duplamente saturada em em Pb(NO3)2 e NaNO3. (C) o ponto S representa o hidrato formado entre o NaNO3 e a água. (D) o em Pb(NO3)2 é mais solúvel em água do que o NaNO3. (E) a adição de em Pb(NO3)2 a soluções aquosas de NaNO3 aumenta a solubilidade do NaNO3 em água.

16. Informações acrescidas para melhor entendimento da questão: Região Homogênea Região supersaturada Região Homogênea

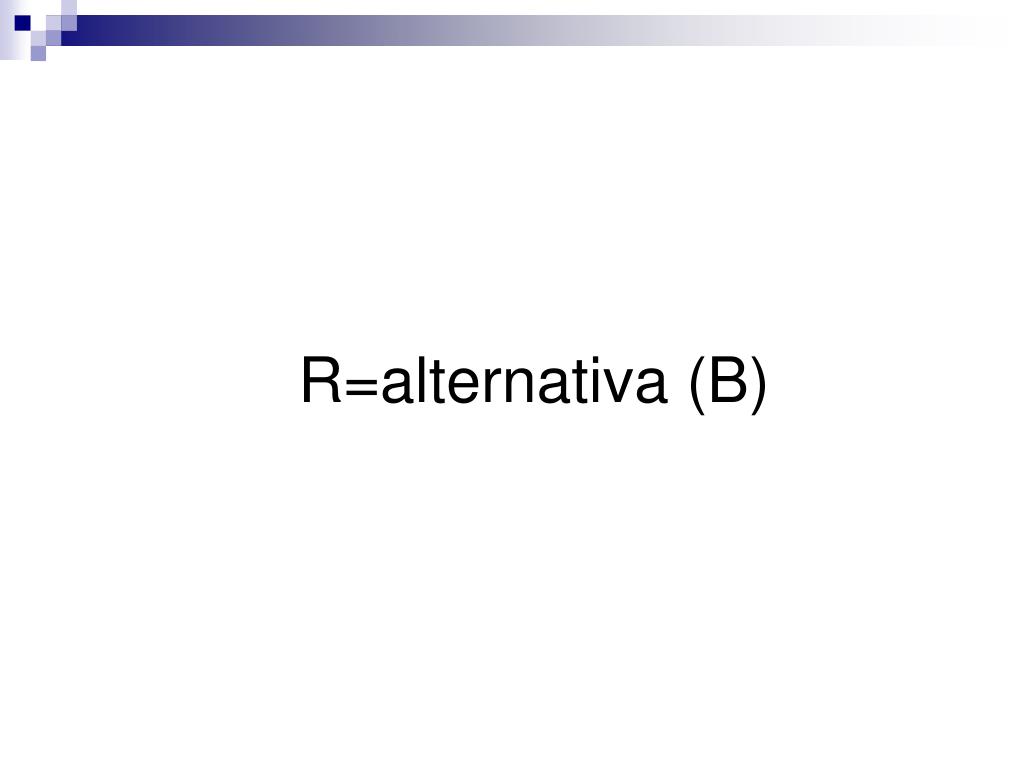

17. R=alternativa (B)
