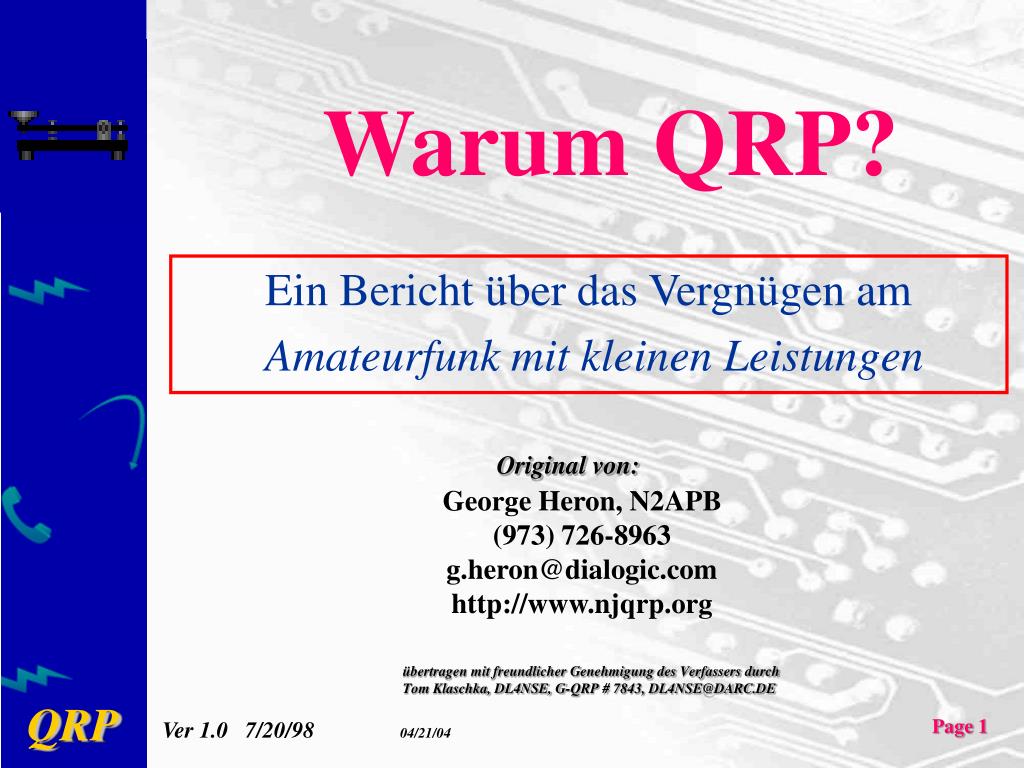

  1. Warum QRP? Ein Bericht über das Vergnügen am Amateurfunk mit kleinen Leistungen Original von: George Heron, N2APB (973) 726-8963 g.heron@dialogic.com http://www.njqrp.org übertragen mit freundlicher Genehmigung des Verfassers durchTom Klaschka, DL4NSE, G-QRP # 7843, DL4NSE@DARC.DE Ver 1.0 7/20/98 04/21/04

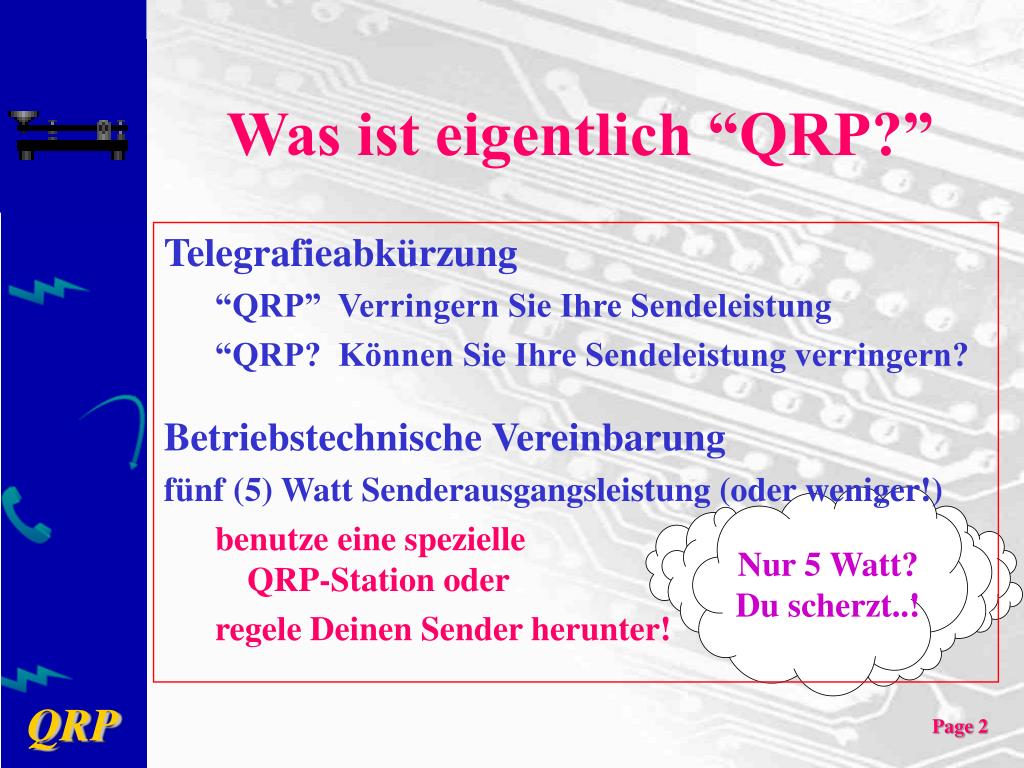

  2. Was ist eigentlich “QRP?” • Telegrafieabkürzung • “QRP” Verringern Sie Ihre Sendeleistung • “QRP? Können Sie Ihre Sendeleistung verringern? • Betriebstechnische Vereinbarung • fünf (5) Watt Senderausgangsleistung (oder weniger!) • benutze eine spezielleQRP-Station oder • regele Deinen Sender herunter! Nur 5 Watt?Du scherzt..!

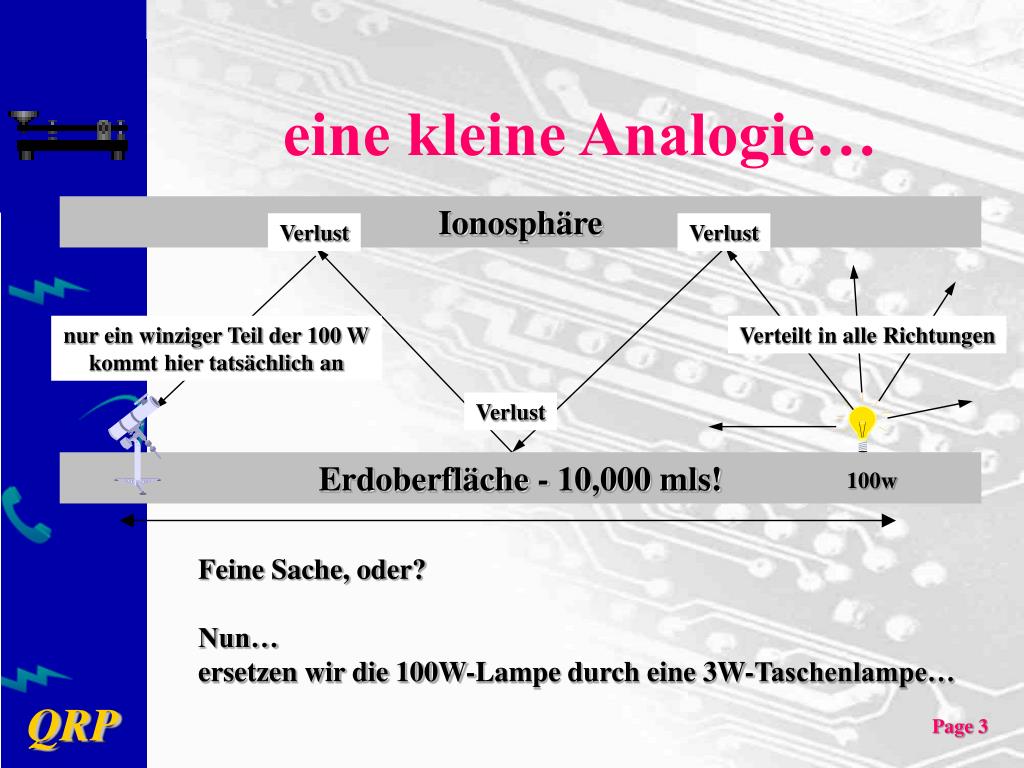

  3. eine kleine Analogie… Ionosphäre Verlust Verlust nur ein winziger Teil der 100 Wkommt hier tatsächlich an Verteilt in alle Richtungen Verlust Erdoberfläche - 10,000 mls! 100w Feine Sache, oder? Nun…ersetzen wir die 100W-Lampe durch eine 3W-Taschenlampe…

  4. Part 97, FCC Rules • “Run only the power necessary to maintain the desired communications.” • Die Sendeleistung soll nur so hoch sein, • wie es für eine sichere Verbindung erforderlich ist. • (Das findet sich sinngemäß auch so in unseren Bestimmungen wieder) Natürlich läßt das Interpretationsfreiräume...

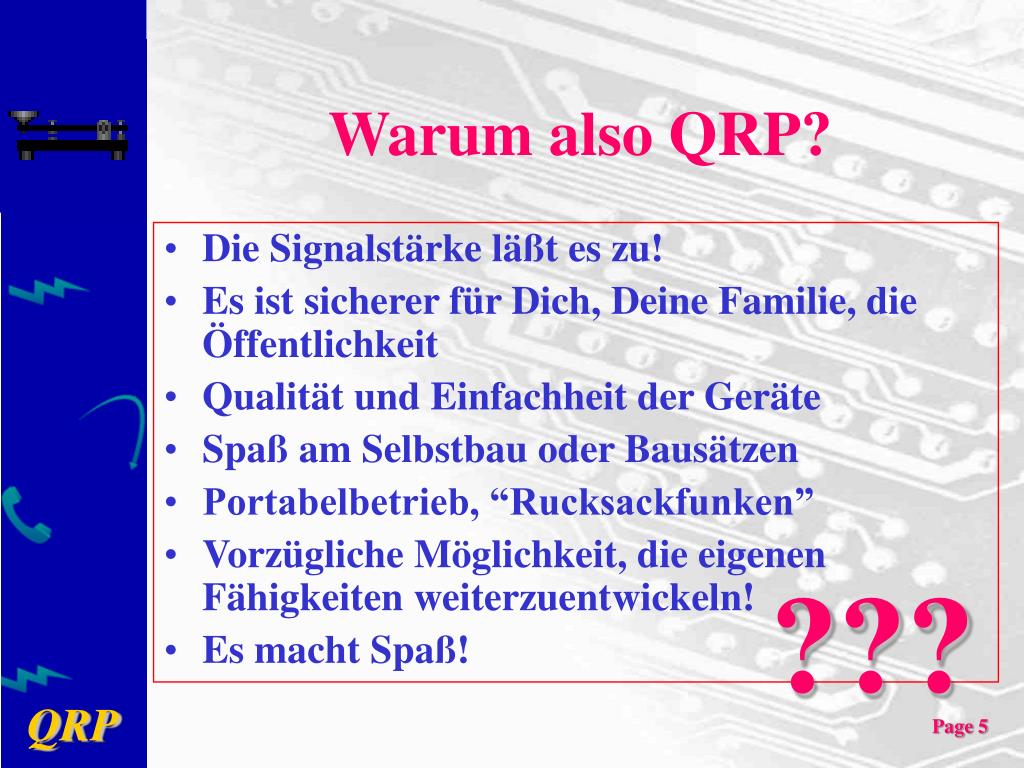

  5. Warum also QRP? • Die Signalstärke läßt es zu! • Es ist sicherer für Dich, Deine Familie, die Öffentlichkeit • Qualität und Einfachheit der Geräte • Spaß am Selbstbau oder Bausätzen • Portabelbetrieb, “Rucksackfunken” • Vorzügliche Möglichkeit, die eigenen Fähigkeiten weiterzuentwickeln! • Es macht Spaß! ???

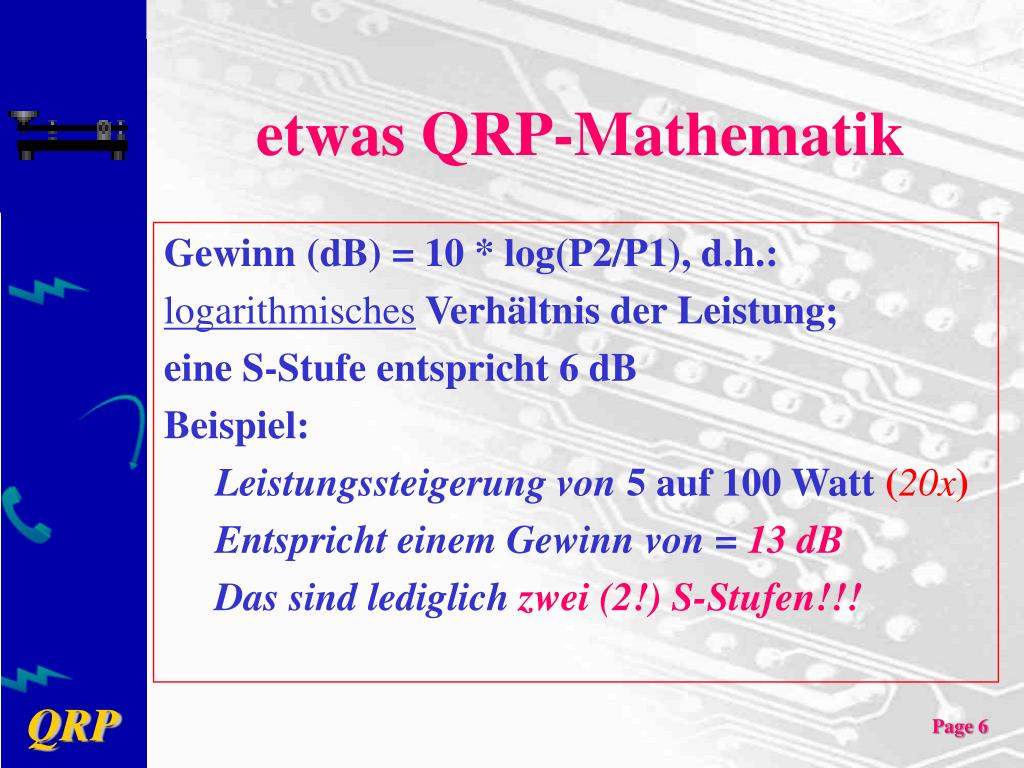

  6. etwas QRP-Mathematik • Gewinn (dB) = 10 * log(P2/P1), d.h.: • logarithmisches Verhältnis der Leistung; • eine S-Stufe entspricht 6 dB • Beispiel: • Leistungssteigerung von 5 auf 100 Watt (20x) • Entspricht einem Gewinn von = 13 dB • Das sind lediglich zwei (2!) S-Stufen!!!

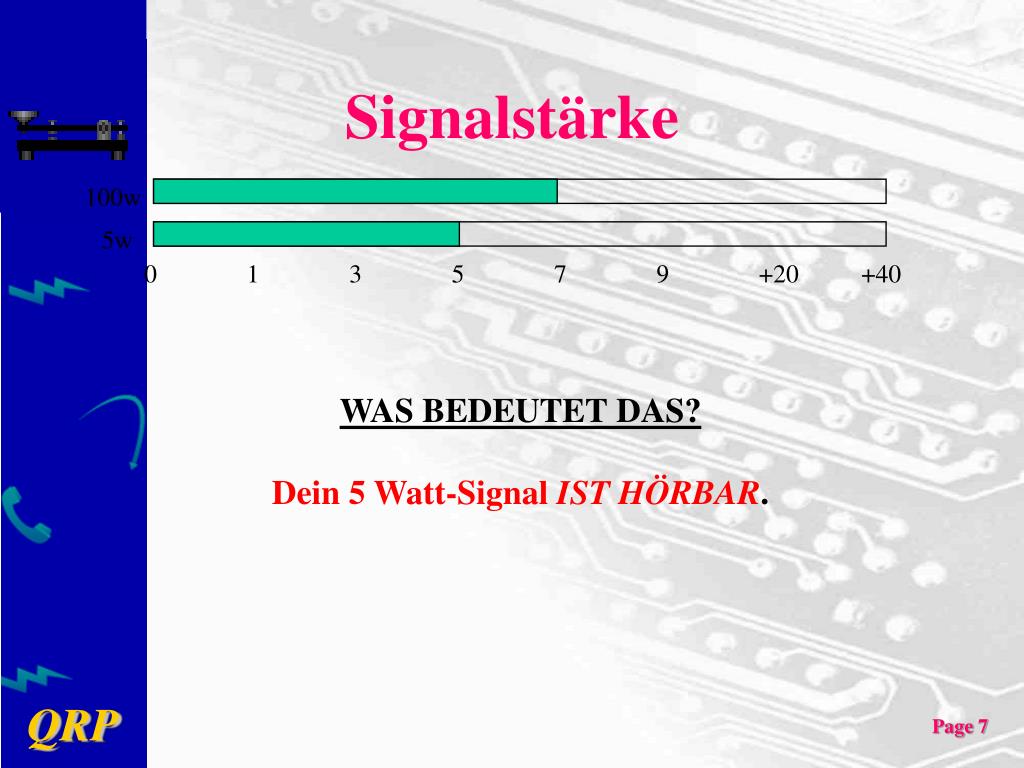

  7. Signalstärke 100w 5w 0 1 3 5 7 9 +20 +40 WAS BEDEUTET DAS? Dein 5 Watt-Signal IST HÖRBAR.

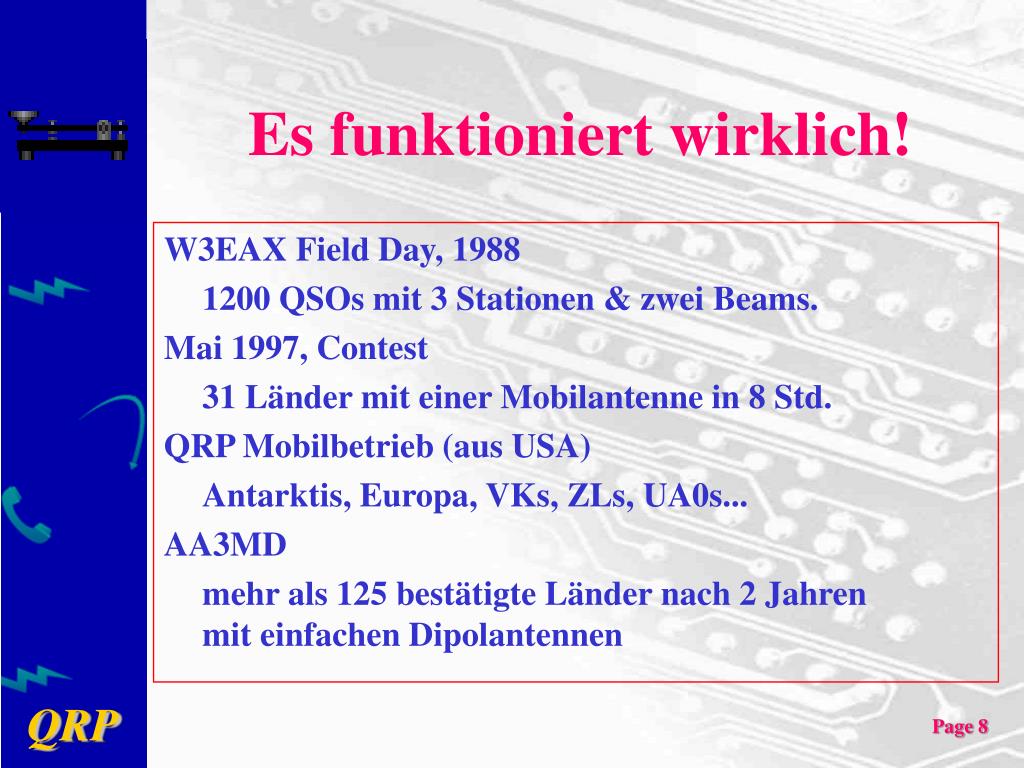

  8. Es funktioniert wirklich! • W3EAX Field Day, 1988 • 1200 QSOs mit 3 Stationen & zwei Beams. • Mai 1997, Contest • 31 Länder mit einer Mobilantenne in 8 Std. • QRP Mobilbetrieb (aus USA) • Antarktis, Europa, VKs, ZLs, UA0s... • AA3MD • mehr als 125 bestätigte Länder nach 2 Jahren mit einfachen Dipolantennen

  9. CW kHz -1 0 1 2 3 SSB kHz -1 0 1 2 3 CW vs. SSB CW-Signalbandbreite = 100 Hz SSB-Bandbreite = 2000 Hz Morsetelegrafie bietet eine niedrigere Übertragungsgeschwindigkeit, aber: die durchschnittliche Leistungsdichte beträgt CW - 1 W/Hz SSB - 0.05 W/Hz Das bedeutet... Gewinn = 10 * log (1.00/0.05) = 13 db! 5W CW entspricht 100W SSB! Ausgangsleistung = 100W

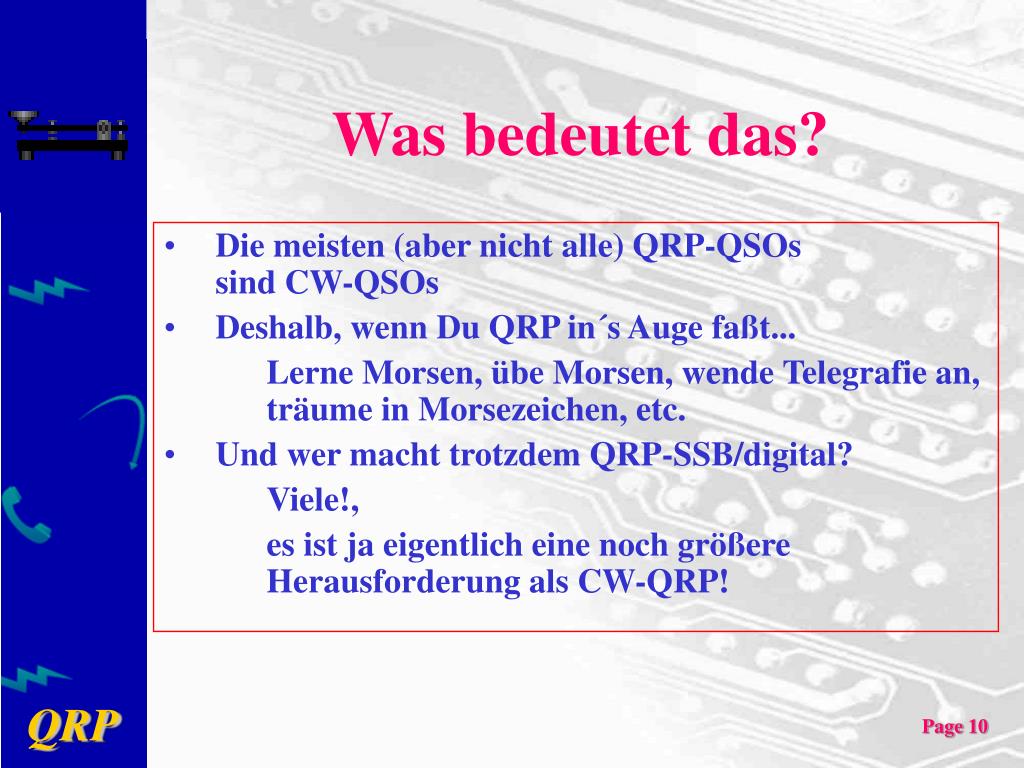

  10. Was bedeutet das? • Die meisten (aber nicht alle) QRP-QSOs sind CW-QSOs • Deshalb, wenn Du QRP in´s Auge faßt... • Lerne Morsen, übe Morsen, wende Telegrafie an, träume in Morsezeichen, etc. • Und wer macht trotzdem QRP-SSB/digital? • Viele!, • es ist ja eigentlich eine noch größere Herausforderung als CW-QRP!

  11. QRP mit 100W-Transceivern • Die meisten üblichen Transceiver lassen sich von der Frontplatte aus auf 5W herunterregeln, nur wenige erfordern einen wirklichen “inneren Eingriff”, Einstellungsänderungen oder Modifikationen, • Aber es ist ebenso möglich • 1) einen HF-gesteuerten Abschwächer (Dämpfungsglied) zu benutzen • 2) Mit der ALC zu “spielen”;da fast alle 100W-TRX auch PAs ansteuern können, ist es mit einer Steuerspannung an der ALC-Buchse regelmäßig möglich, die Ausgangsleistung bis in den mW-Bereich herunterzuregeln

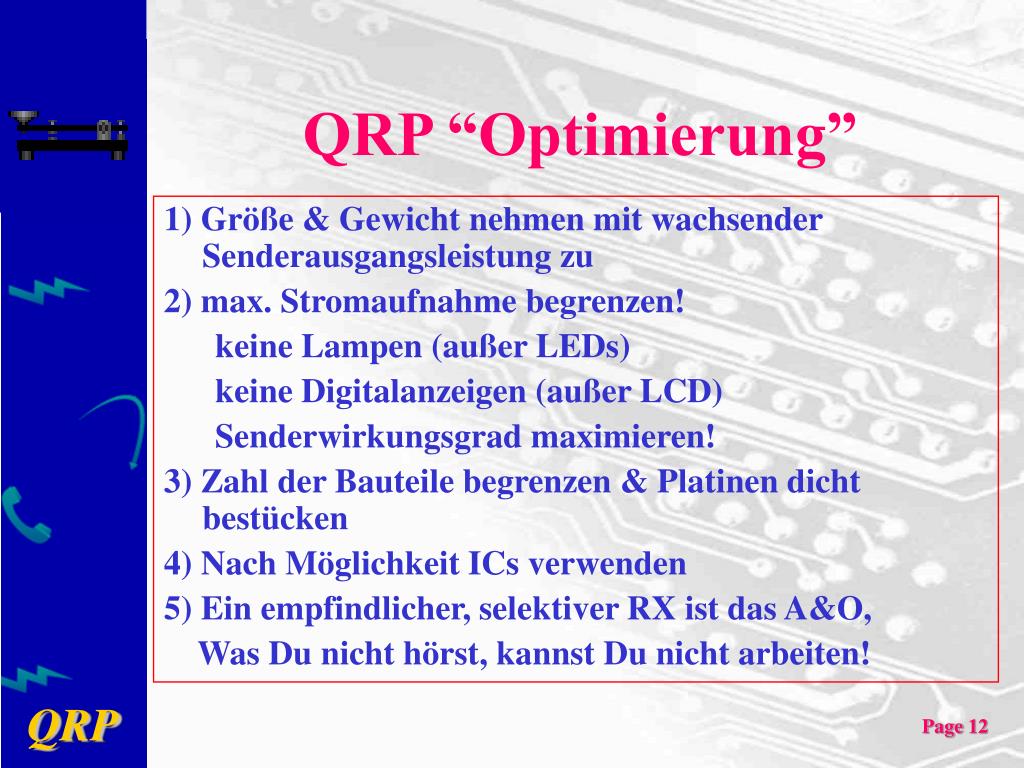

  12. QRP “Optimierung” • 1) Größe & Gewicht nehmen mit wachsender Senderausgangsleistung zu • 2) max. Stromaufnahme begrenzen! • keine Lampen (außer LEDs) • keine Digitalanzeigen (außer LCD) • Senderwirkungsgrad maximieren! • 3) Zahl der Bauteile begrenzen & Platinen dicht bestücken • 4) Nach Möglichkeit ICs verwenden • 5) Ein empfindlicher, selektiver RX ist das A&O, • Was Du nicht hörst, kannst Du nicht arbeiten!

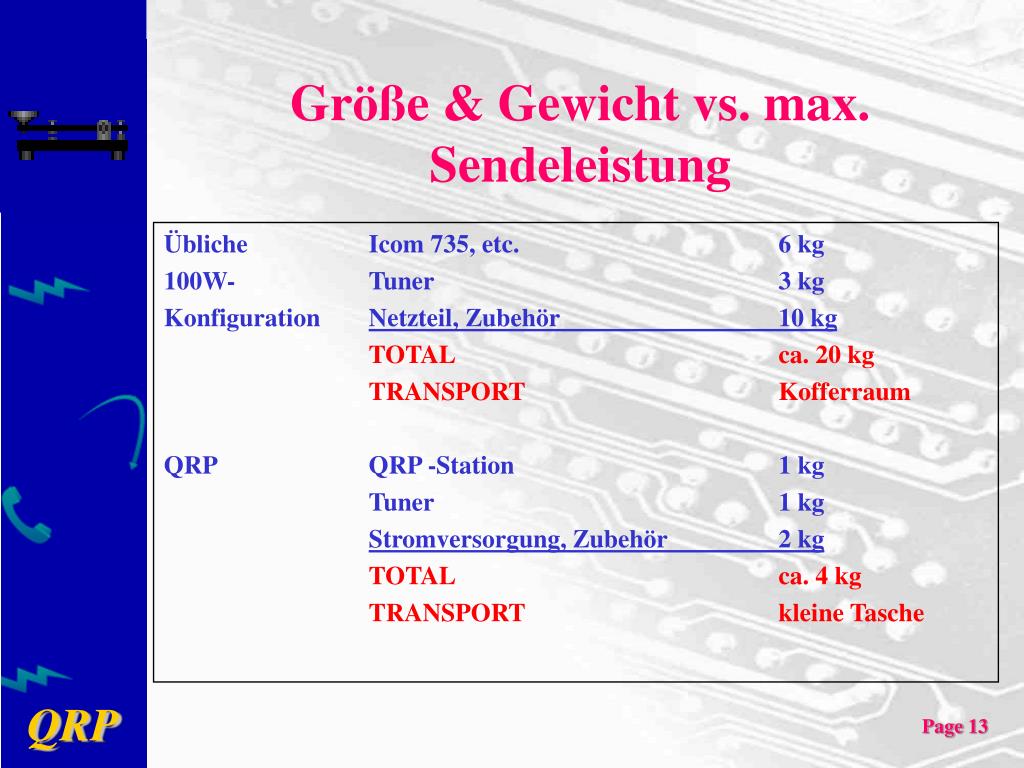

  13. Größe & Gewicht vs. max. Sendeleistung • Übliche Icom 735, etc. 6 kg • 100W- Tuner 3 kg • Konfiguration Netzteil, Zubehör 10 kg • TOTAL ca. 20 kg • TRANSPORT Kofferraum • QRP QRP -Station 1 kg • Tuner 1 kg • Stromversorgung, Zubehör 2 kg • TOTAL ca. 4 kg • TRANSPORT kleine Tasche

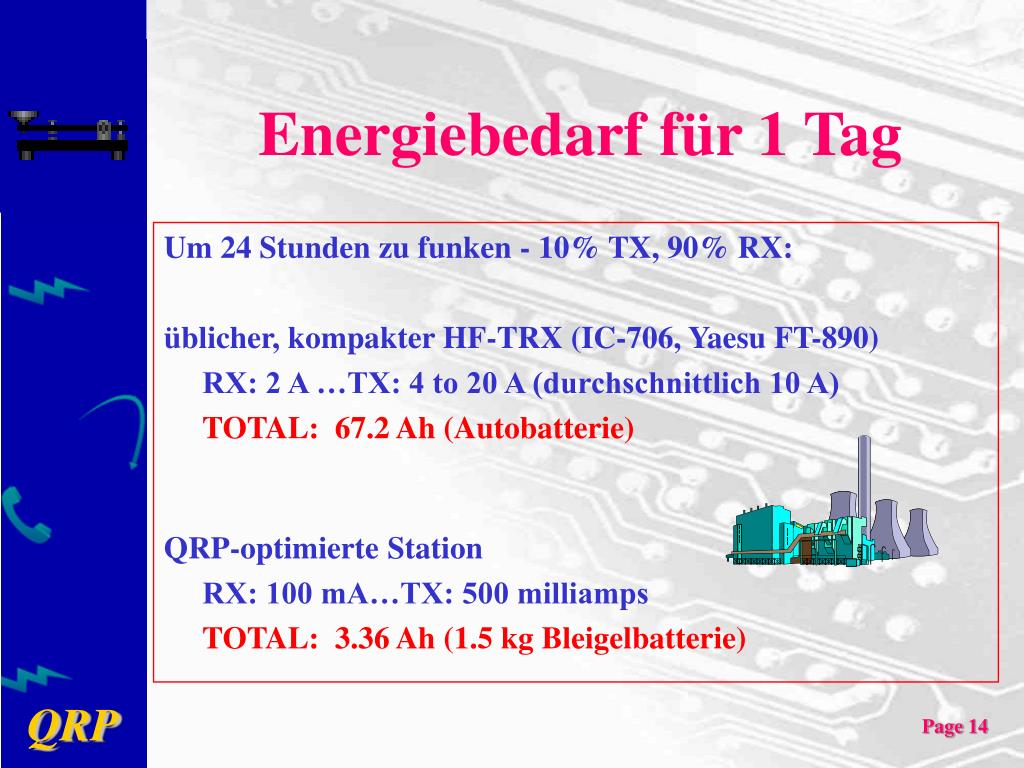

  14. Energiebedarf für 1 Tag • Um 24 Stunden zu funken - 10% TX, 90% RX: • üblicher, kompakter HF-TRX (IC-706, Yaesu FT-890) • RX: 2 A …TX: 4 to 20 A (durchschnittlich 10 A) • TOTAL: 67.2 Ah (Autobatterie) • QRP-optimierte Station • RX: 100 mA…TX: 500 milliamps • TOTAL: 3.36 Ah (1.5 kg Bleigelbatterie)

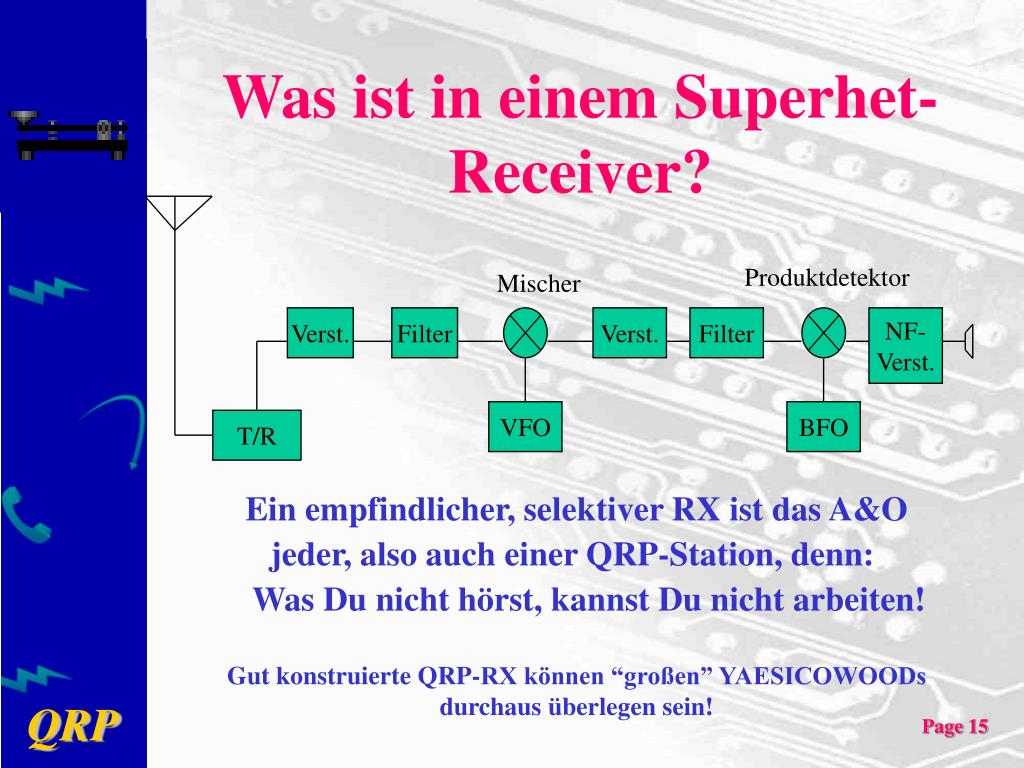

  15. Produktdetektor Mischer Verst. Filter Verst. Filter NF- Verst. VFO BFO T/R Was ist in einem Superhet- Receiver? Ein empfindlicher, selektiver RX ist das A&O jeder, also auch einer QRP-Station, denn: Was Du nicht hörst, kannst Du nicht arbeiten! Gut konstruierte QRP-RX können “großen” YAESICOWOODs durchaus überlegen sein!

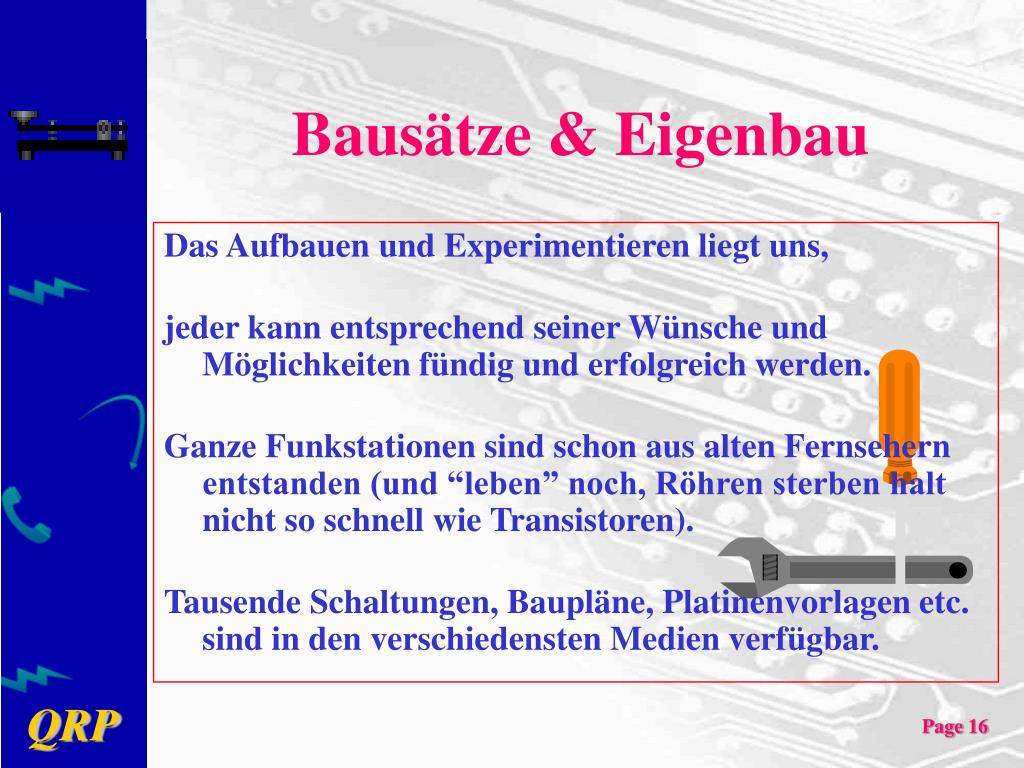

  16. Bausätze & Eigenbau • Das Aufbauen und Experimentieren liegt uns, • jeder kann entsprechend seiner Wünsche und Möglichkeiten fündig und erfolgreich werden. • Ganze Funkstationen sind schon aus alten Fernsehern entstanden (und “leben” noch, Röhren sterben halt nicht so schnell wie Transistoren). • Tausende Schaltungen, Baupläne, Platinenvorlagen etc. sind in den verschiedensten Medien verfügbar.

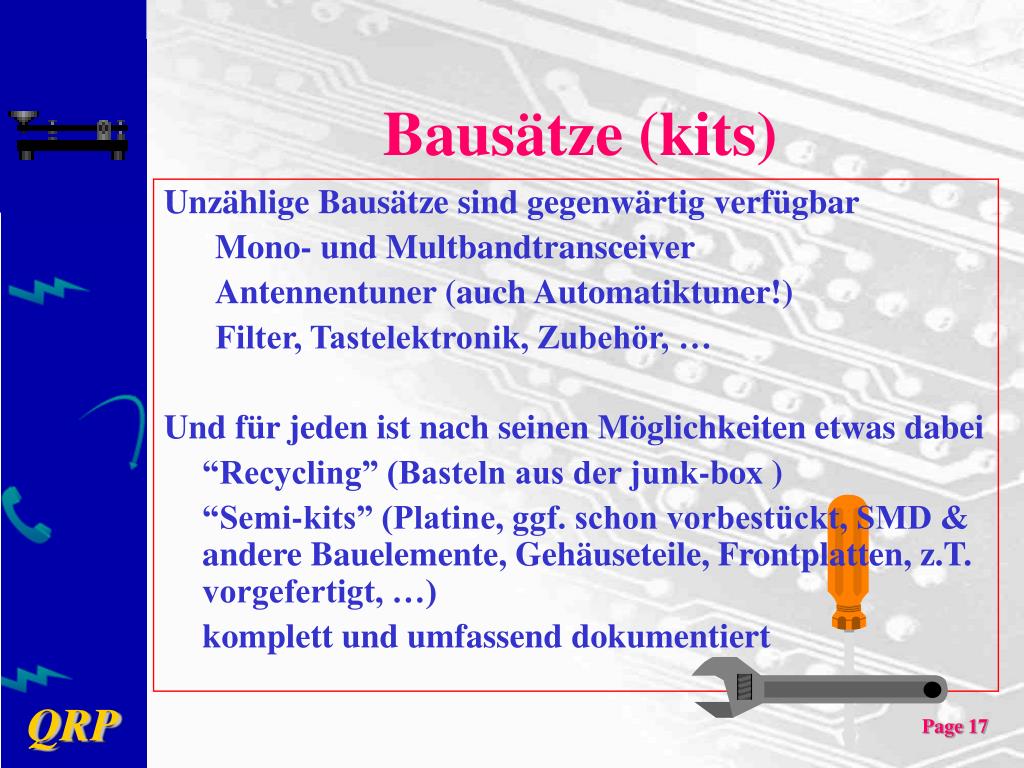

  17. Bausätze (kits) • Unzählige Bausätze sind gegenwärtig verfügbar • Mono- und Multbandtransceiver • Antennentuner (auch Automatiktuner!) • Filter, Tastelektronik, Zubehör, … • Und für jeden ist nach seinen Möglichkeiten etwas dabei • “Recycling” (Basteln aus der junk-box ) • “Semi-kits” (Platine, ggf. schon vorbestückt, SMD & andere Bauelemente, Gehäuseteile, Frontplatten, z.T. vorgefertigt, …) • komplett und umfassend dokumentiert

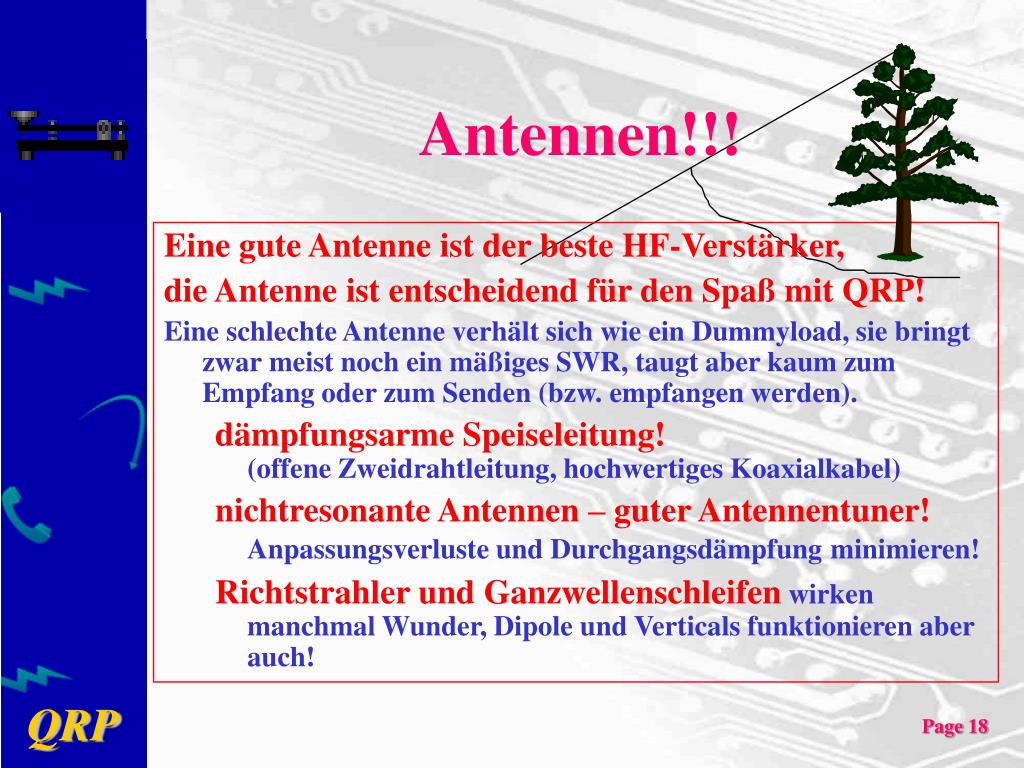

  18. Antennen!!! • Eine gute Antenne ist der beste HF-Verstärker, • die Antenne ist entscheidend für den Spaß mit QRP! • Eine schlechte Antenne verhält sich wie ein Dummyload, sie bringt zwar meist noch ein mäßiges SWR, taugt aber kaum zum Empfang oder zum Senden (bzw. empfangen werden). • dämpfungsarme Speiseleitung!(offene Zweidrahtleitung, hochwertiges Koaxialkabel) • nichtresonante Antennen – guter Antennentuner!Anpassungsverluste und Durchgangsdämpfungminimieren! • Richtstrahler und Ganzwellenschleifen wirken manchmal Wunder, Dipole und Verticals funktionieren aber auch!

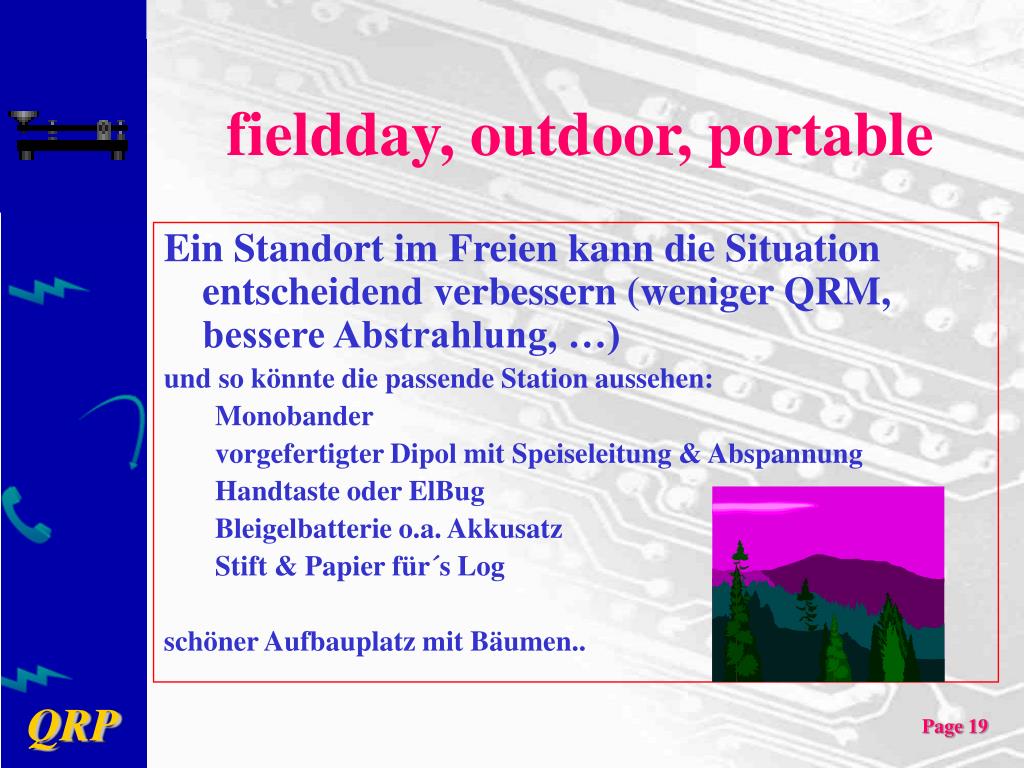

  19. fieldday, outdoor, portable • Ein Standort im Freien kann die Situation entscheidend verbessern (weniger QRM, bessere Abstrahlung, …) • und so könnte die passende Station aussehen: • Monobander • vorgefertigter Dipol mit Speiseleitung & Abspannung • Handtaste oder ElBug • Bleigelbatterie o.a. Akkusatz • Stift & Papier für´s Log • schöner Aufbauplatz mit Bäumen..

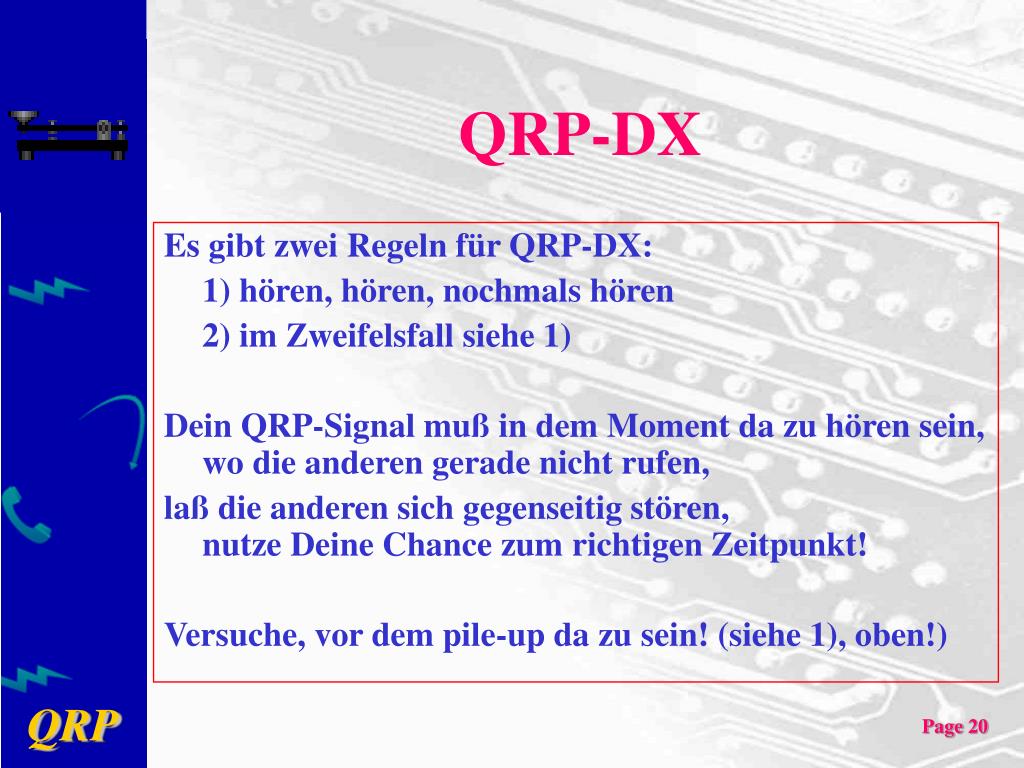

  20. QRP-DX • Es gibt zwei Regeln für QRP-DX: • 1) hören, hören, nochmals hören • 2) im Zweifelsfall siehe 1) • Dein QRP-Signal muß in dem Moment da zu hören sein, wo die anderen gerade nicht rufen, • laß die anderen sich gegenseitig stören,nutze Deine Chance zum richtigen Zeitpunkt! • Versuche, vor dem pile-up da zu sein! (siehe 1), oben!)

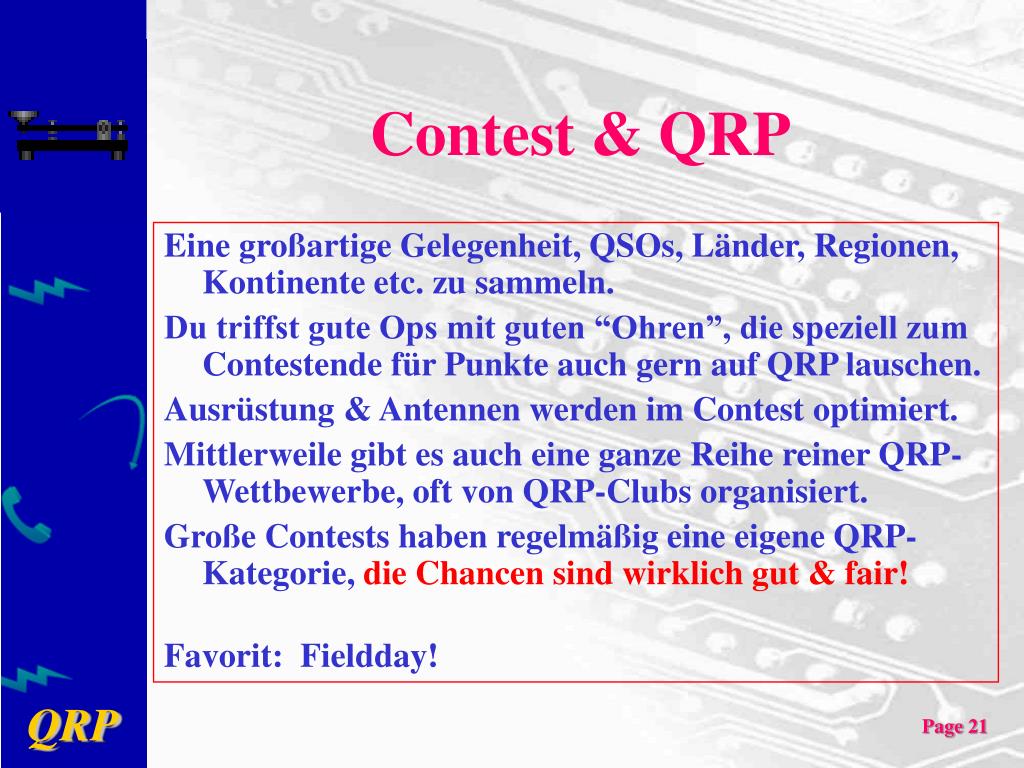

  21. Contest & QRP • Eine großartige Gelegenheit, QSOs, Länder, Regionen, Kontinente etc. zu sammeln. • Du triffst gute Ops mit guten “Ohren”, die speziell zum Contestende für Punkte auch gern auf QRP lauschen. • Ausrüstung & Antennen werden im Contest optimiert. • Mittlerweile gibt es auch eine ganze Reihe reiner QRP-Wettbewerbe, oft von QRP-Clubs organisiert. • Große Contests haben regelmäßig eine eigene QRP-Kategorie, die Chancen sind wirklich gut & fair! • Favorit: Fieldday!

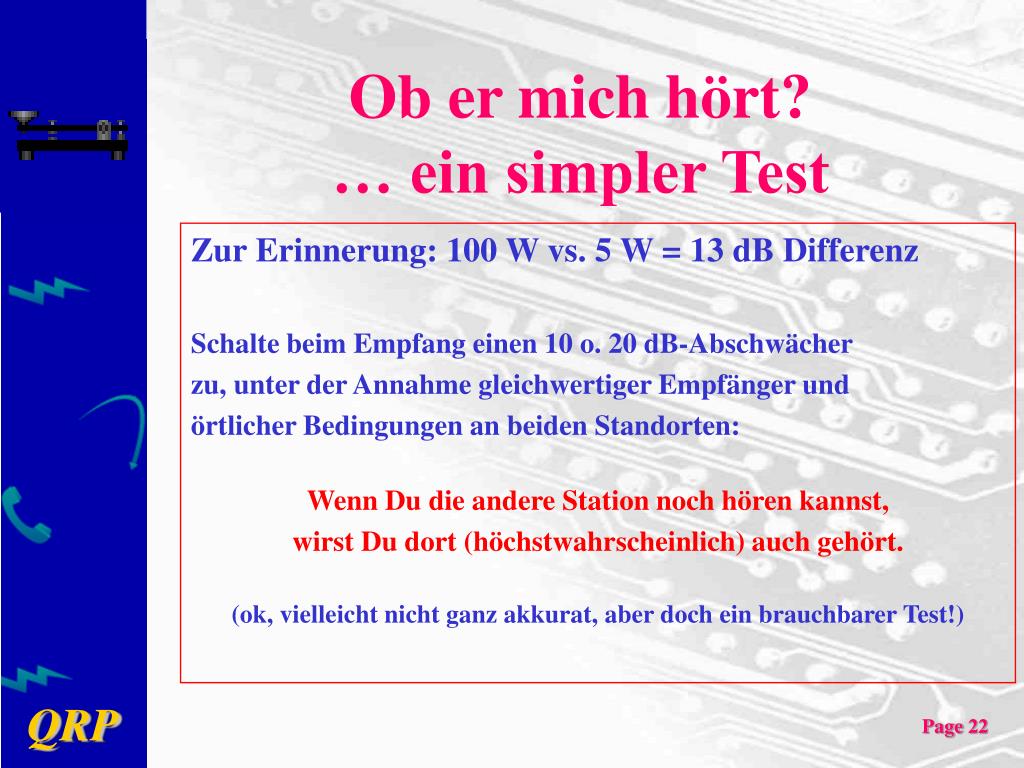

  22. Ob er mich hört? … ein simpler Test • Zur Erinnerung: 100 W vs. 5 W = 13 dB Differenz • Schalte beim Empfang einen 10 o. 20 dB-Abschwächer • zu, unter der Annahme gleichwertiger Empfänger und • örtlicher Bedingungen an beiden Standorten: • Wenn Du die andere Station noch hören kannst, • wirst Du dort (höchstwahrscheinlich) auch gehört. • (ok, vielleicht nicht ganz akkurat, aber doch ein brauchbarer Test!)

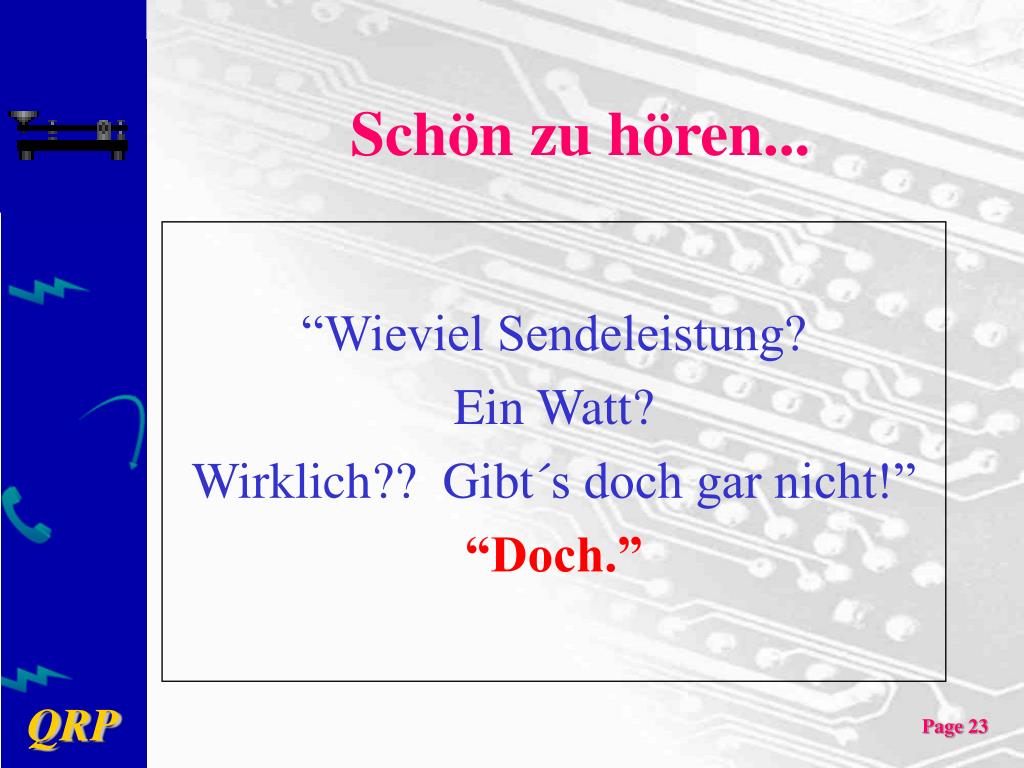

  23. Schön zu hören... • “Wieviel Sendeleistung? • Ein Watt? • Wirklich?? Gibt´s doch gar nicht!” • “Doch.”

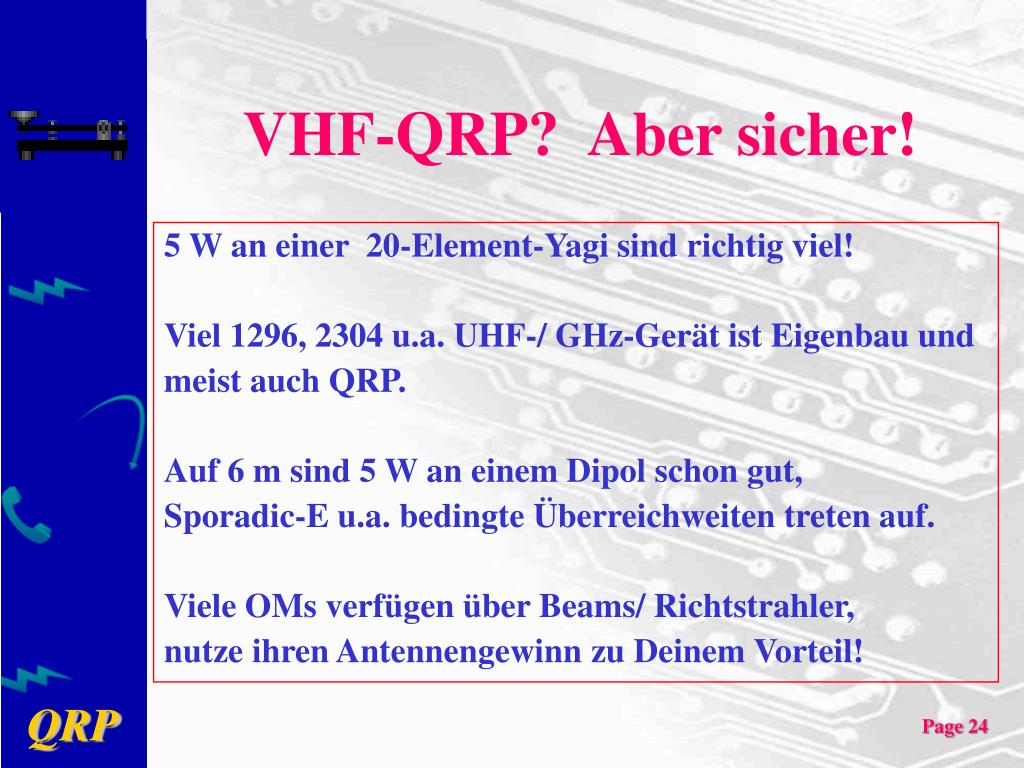

  24. VHF-QRP? Aber sicher! • 5 W an einer 20-Element-Yagi sind richtig viel! • Viel 1296, 2304 u.a. UHF-/ GHz-Gerät ist Eigenbau und • meist auch QRP. • Auf 6 m sind 5 W an einem Dipol schon gut, • Sporadic-E u.a. bedingte Überreichweiten treten auf. • Viele OMs verfügen über Beams/ Richtstrahler, • nutze ihren Antennengewinn zu Deinem Vorteil!

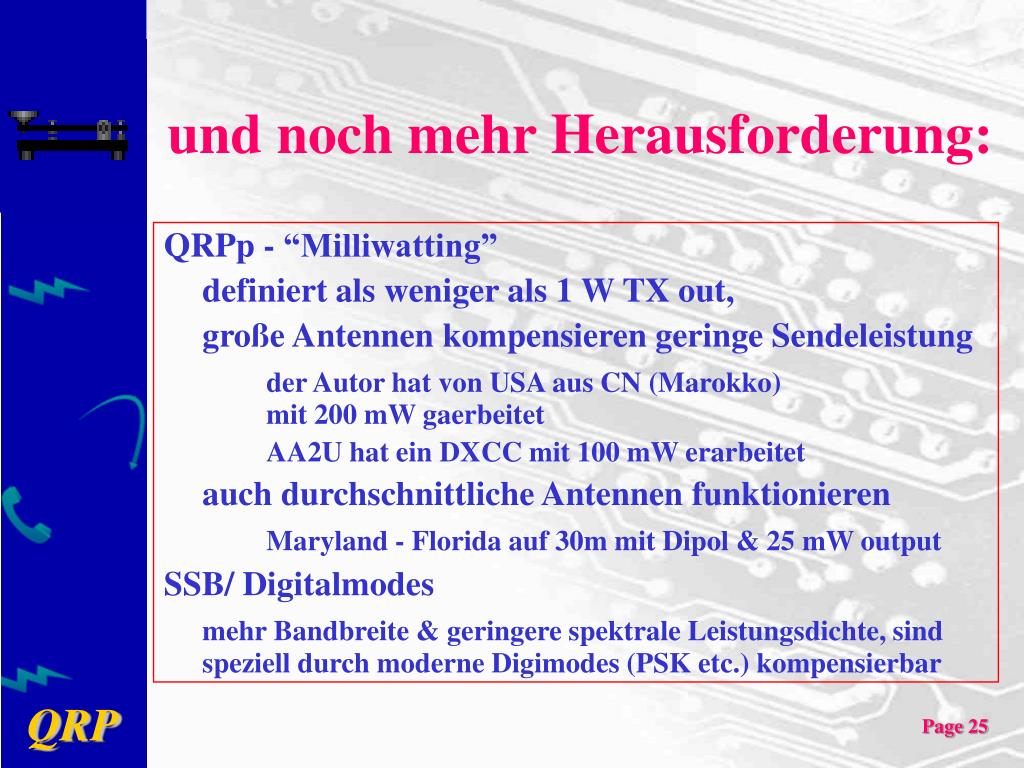

  25. und noch mehr Herausforderung: • QRPp - “Milliwatting” • definiert als weniger als 1 W TX out, • große Antennen kompensieren geringe Sendeleistung • der Autor hat von USA aus CN (Marokko) mit 200 mW gaerbeitet • AA2U hat ein DXCC mit 100 mW erarbeitet • auch durchschnittliche Antennen funktionieren • Maryland - Florida auf 30m mit Dipol & 25 mW output • SSB/ Digitalmodes • mehr Bandbreite & geringere spektrale Leistungsdichte, sind speziell durch moderne Digimodes (PSK etc.) kompensierbar

  26. Kommerzielle QRP-TRX • Ten-Tec Model 13xx (xx - Monobander) • Oak Hills Research (Monobander/ Multi~) • MFJ 90xx (CW), 94xx (SSB) (Monobander, keine kits!) • NN1G Small Wonder Labs SW-xx (Monobander) • Elecraft K1, KX-1, K2, (Monobander/ Multi~) • QRP-Project Spatz (DDS), Hegau (SMD), Bodan-Six (6m), Hohentwiel (2m, SSB/ CW) • Kanga (UK/US), ONER-TRX, Pixie • Wilderness Sierra (Multi~), SST-xx, and NorCal 40A • FT-817 (160m-70cm, 5W SSB/ CW) • und viele andere! (siehe Referenzen)

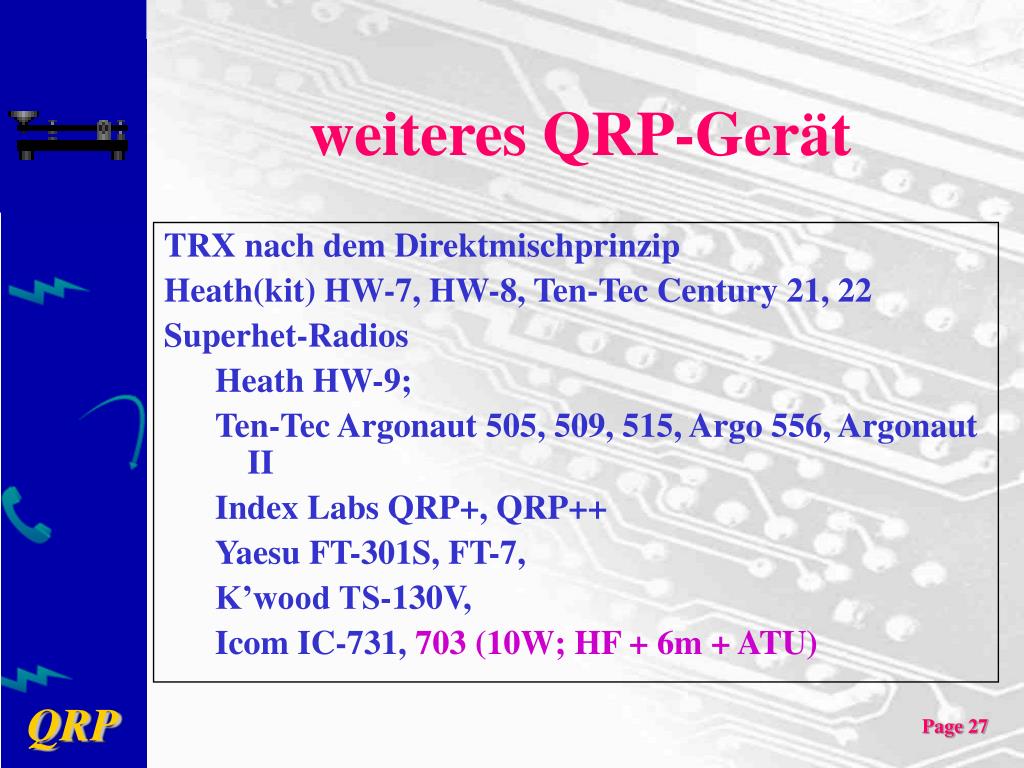

  27. weiteres QRP-Gerät • TRX nach dem Direktmischprinzip • Heath(kit) HW-7, HW-8, Ten-Tec Century 21, 22 • Superhet-Radios • Heath HW-9; • Ten-Tec Argonaut 505, 509, 515, Argo 556, Argonaut II • Index Labs QRP+, QRP++ • Yaesu FT-301S, FT-7, • K’wood TS-130V, • Icom IC-731, 703 (10W; HF + 6m + ATU)

  28. Club-Projekte • Northern California (NorCal) QRP Club • Sierra, Cascade, 40a, 40-9er, 38 Special • NJ QRP Club • Rainbow Tuner • Columbus QRP Club • MRX-40 ultra-kompakter RX • St. Louis QRP ClubW6MMA, St. Louis Vertical • DARC OV Y19Monoband-TRX nach DL2YEO/ DL7UWE

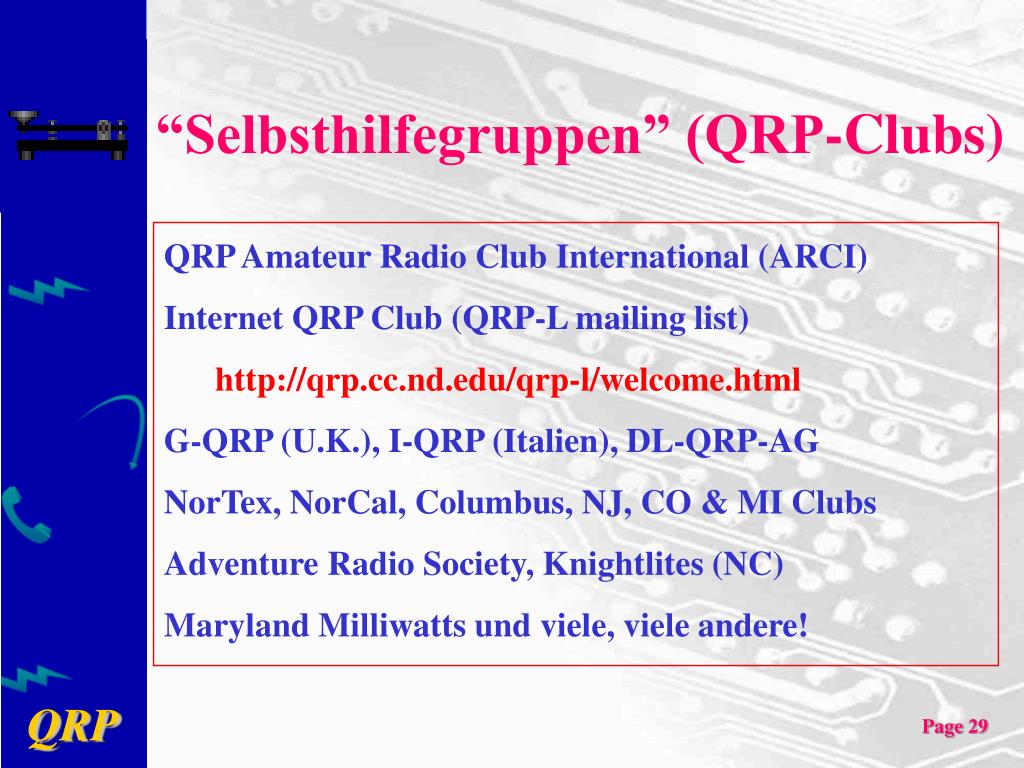

  29. “Selbsthilfegruppen” (QRP-Clubs) • QRP Amateur Radio Club International (ARCI) • Internet QRP Club (QRP-L mailing list) • http://qrp.cc.nd.edu/qrp-l/welcome.html • G-QRP (U.K.), I-QRP (Italien), DL-QRP-AG • NorTex, NorCal, Columbus, NJ, CO & MI Clubs • Adventure Radio Society, Knightlites (NC) • Maryland Milliwatts und viele, viele andere!

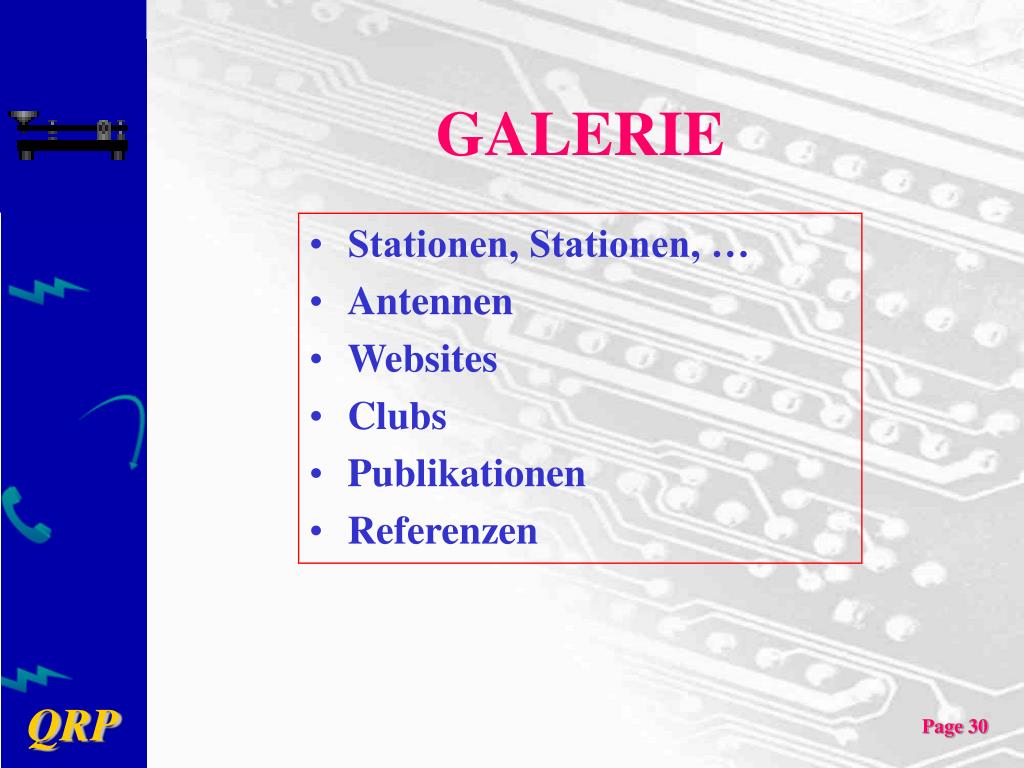

  30. GALERIE • Stationen, Stationen, … • Antennen • Websites • Clubs • Publikationen • Referenzen

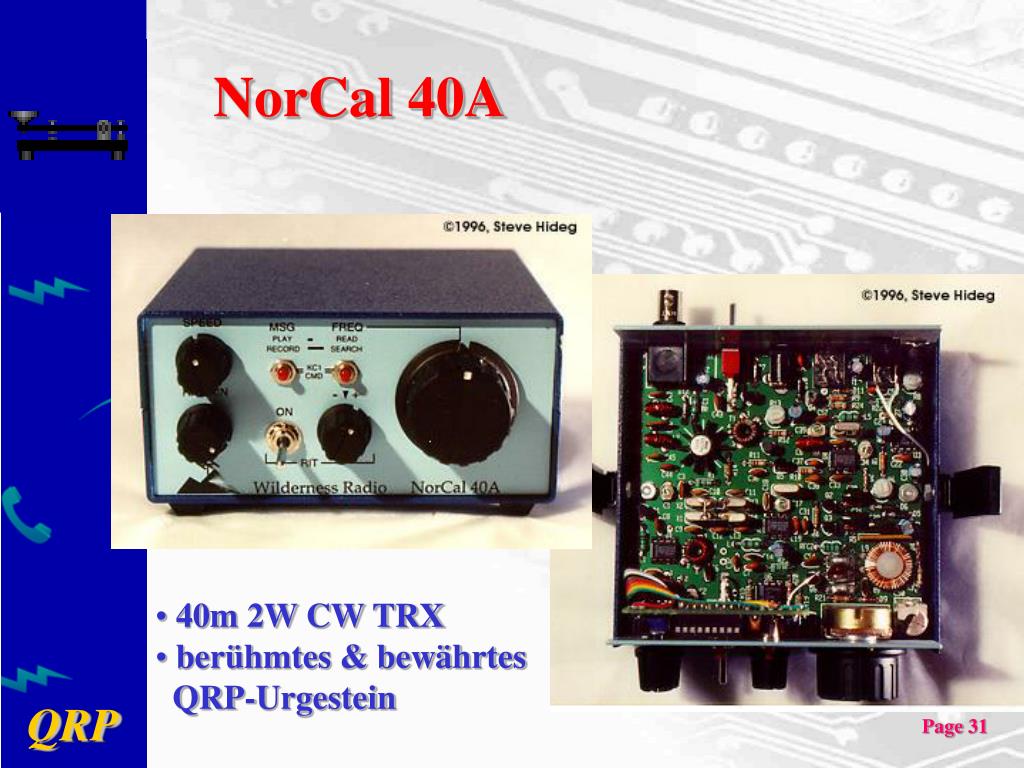

  31. NorCal 40A • 40m 2W CW TRX • berühmtes & bewährtes QRP-Urgestein

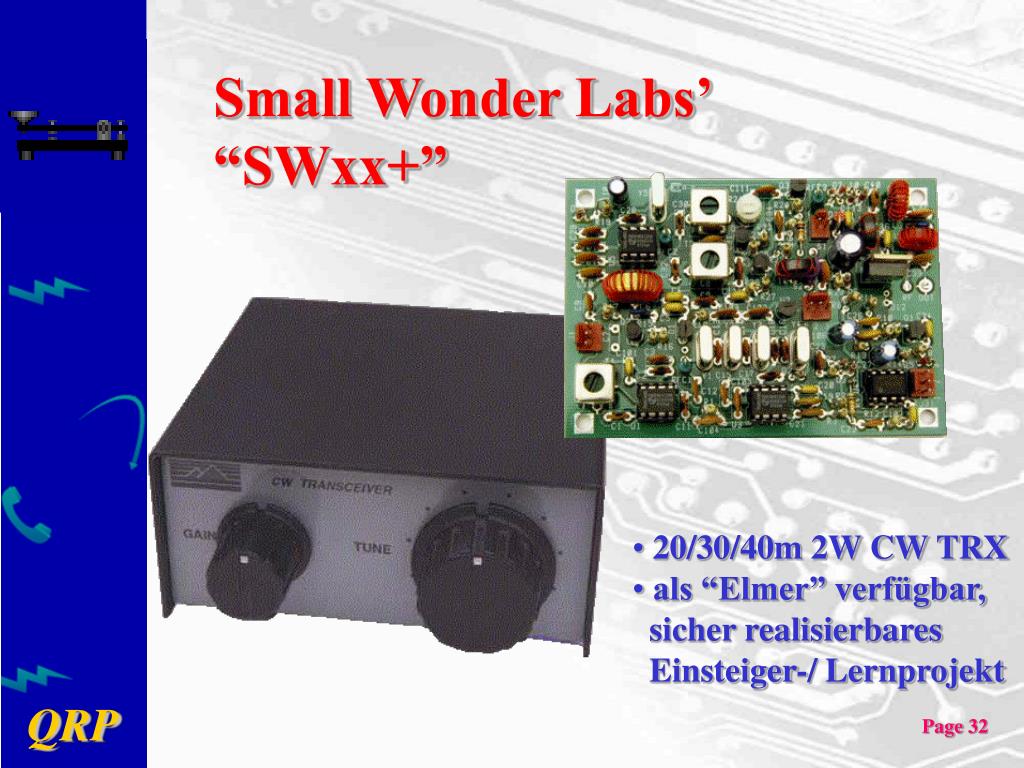

  32. Small Wonder Labs’ “SWxx+” • 20/30/40m 2W CW TRX • als “Elmer” verfügbar, sicher realisierbares Einsteiger-/ Lernprojekt

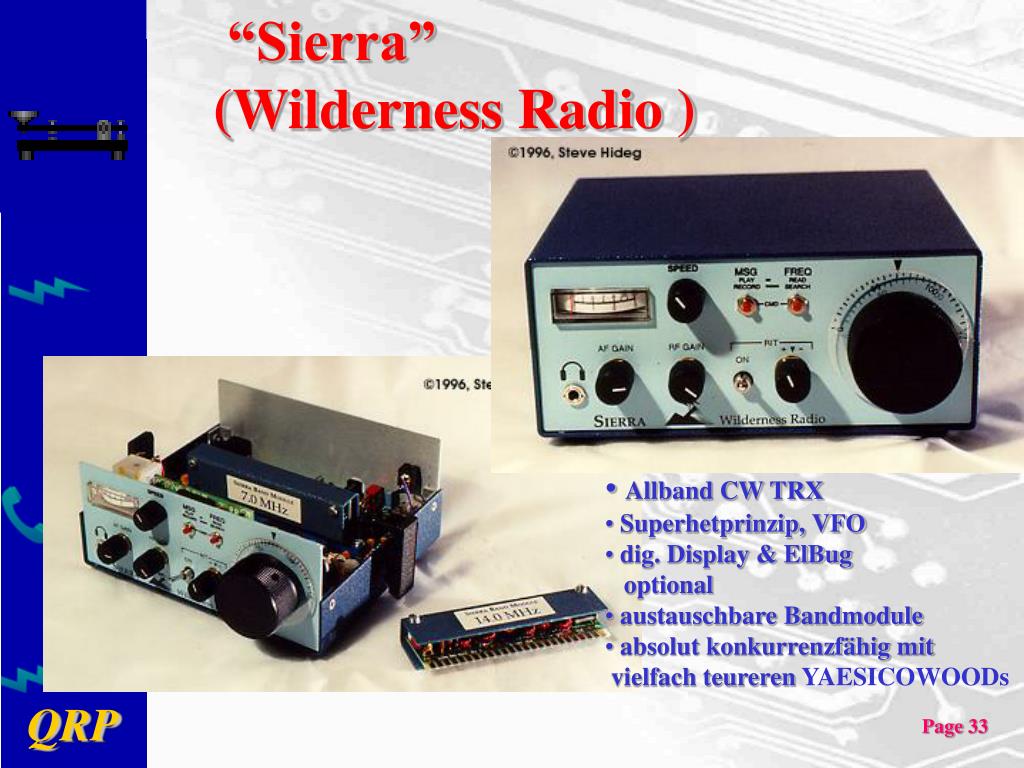

  33. “Sierra” (Wilderness Radio ) • Allband CW TRX • Superhetprinzip, VFO • dig. Display & ElBug optional • austauschbare Bandmodule • absolut konkurrenzfähig mit vielfach teureren YAESICOWOODs

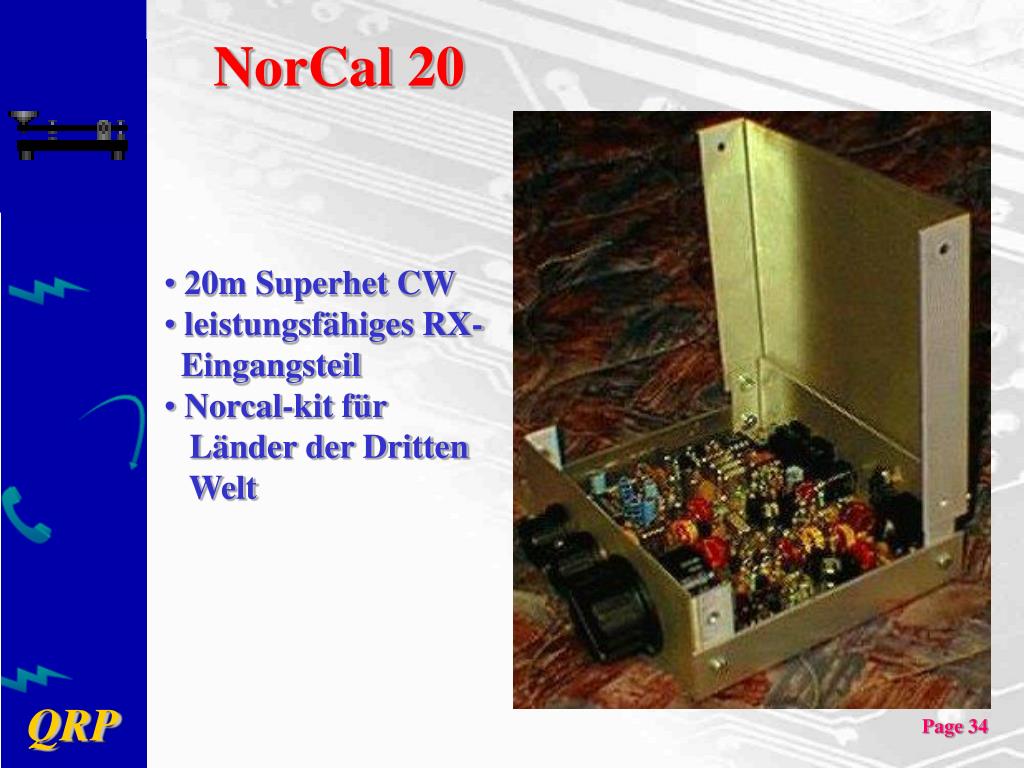

  34. NorCal 20 • 20m Superhet CW • leistungsfähiges RX- Eingangsteil • Norcal-kit für • Länder der Dritten Welt

  35. OHR • 4 Band Superhet CW TRX

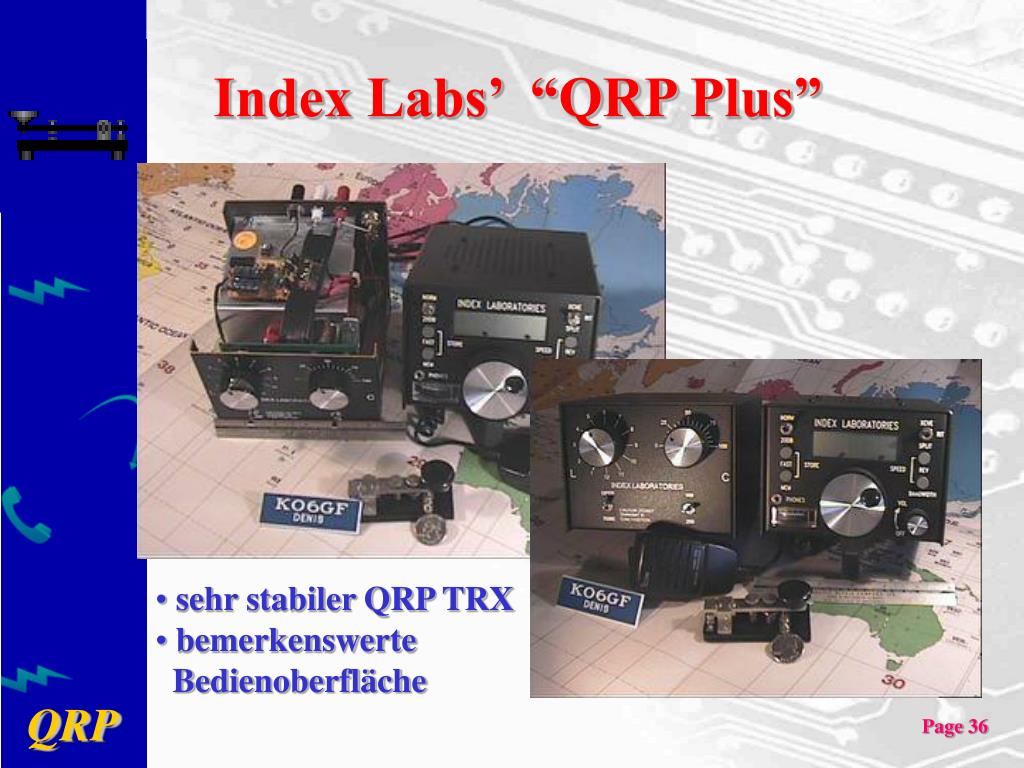

  36. Index Labs’ “QRP Plus” • sehr stabiler QRP TRX • bemerkenswerte Bedienoberfläche

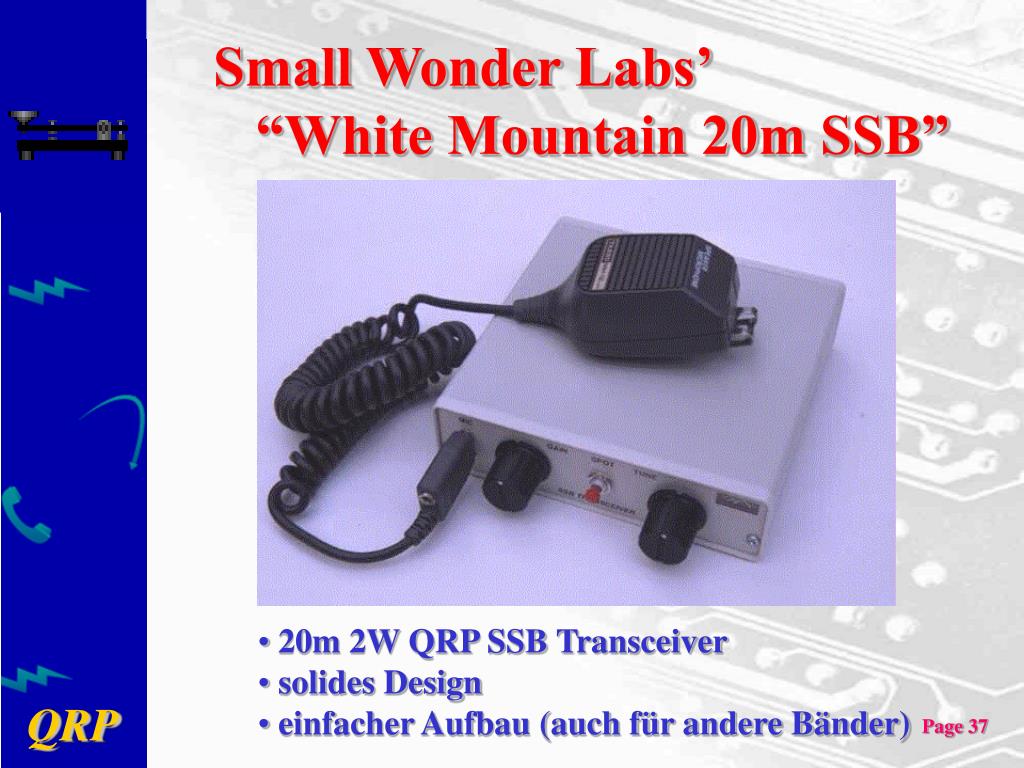

  37. Small Wonder Labs’ “White Mountain 20m SSB” • 20m 2W QRP SSB Transceiver • solides Design • einfacher Aufbau (auch für andere Bänder)

  38. “Tuna Tin 2” • Simpler Tx, QRPP < 1W • nach W1FB, einem der QRP-Urväter

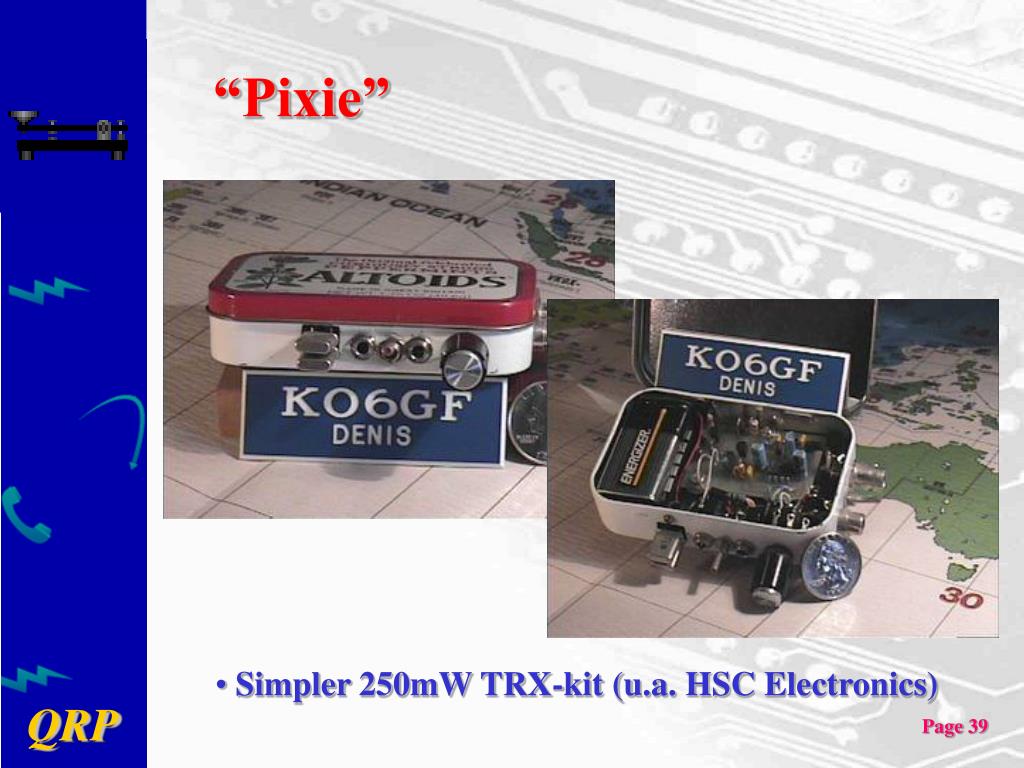

  39. “Pixie” • Simpler 250mW TRX-kit (u.a. HSC Electronics)

  40. N2CX “Rainbow Tuner” • zusammengestellt vom NJ-QRP-Club (und noch verfügbar) • SWR-Messung mit LED -Anzeige • eingebauter Tuner passend für endgespeiste Halbwellendrähte

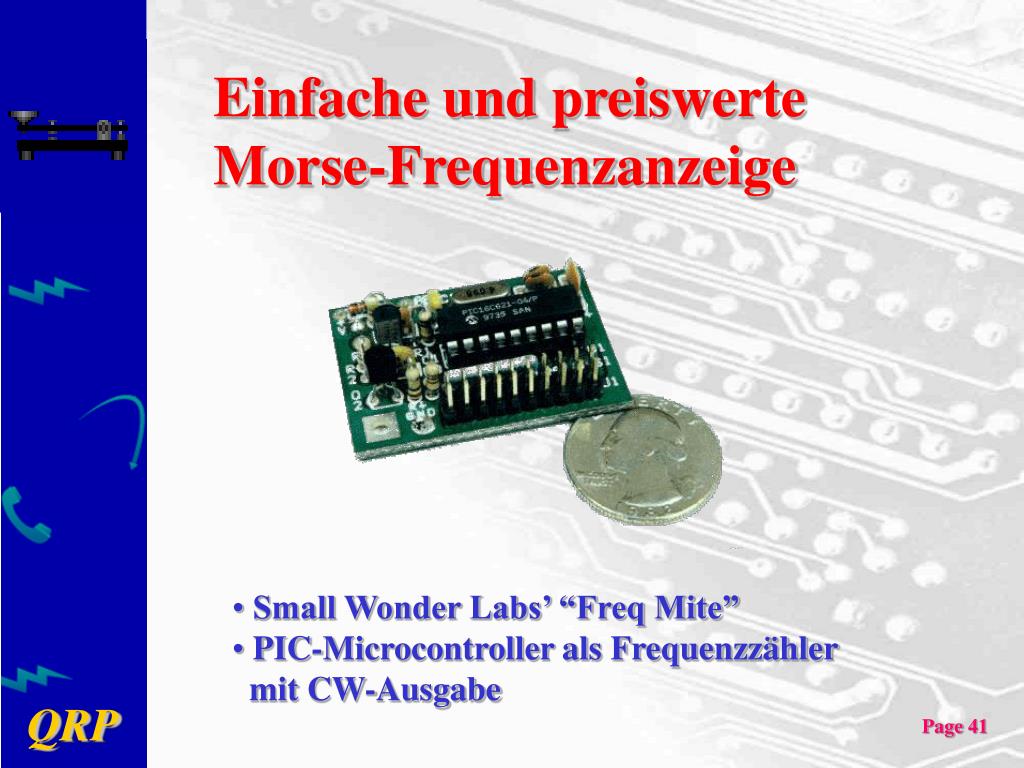

  41. Einfache und preiswerte Morse-Frequenzanzeige • Small Wonder Labs’ “Freq Mite” • PIC-Microcontroller als Frequenzzähler • mit CW-Ausgabe

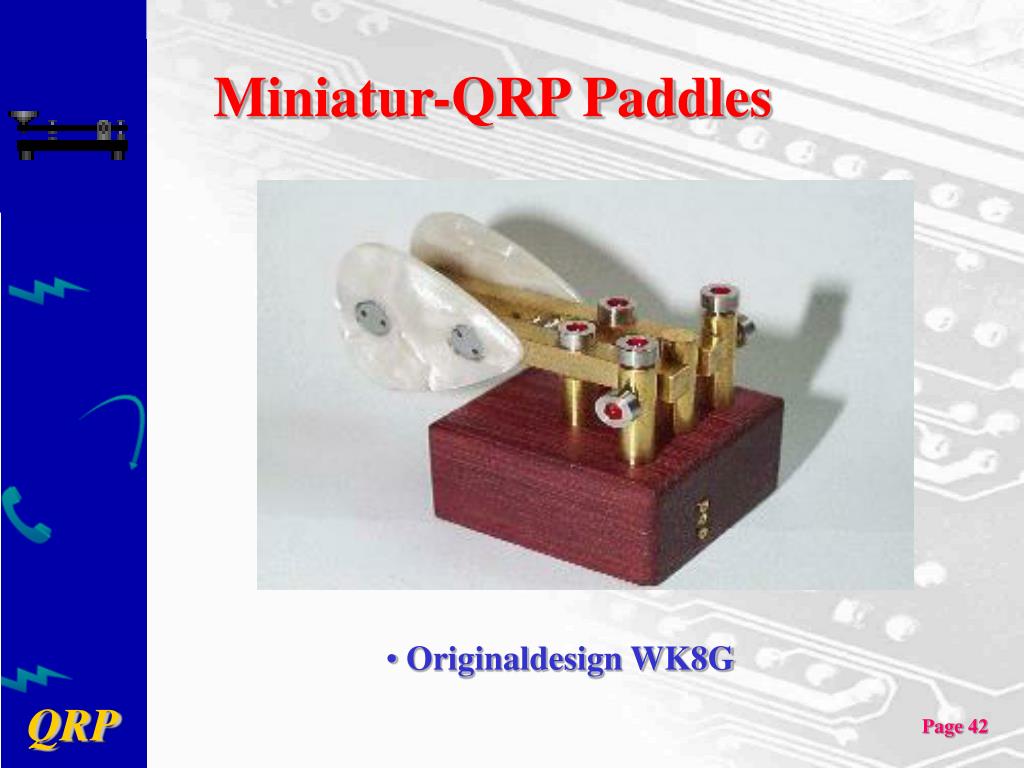

  42. Miniatur-QRP Paddles • Originaldesign WK8G

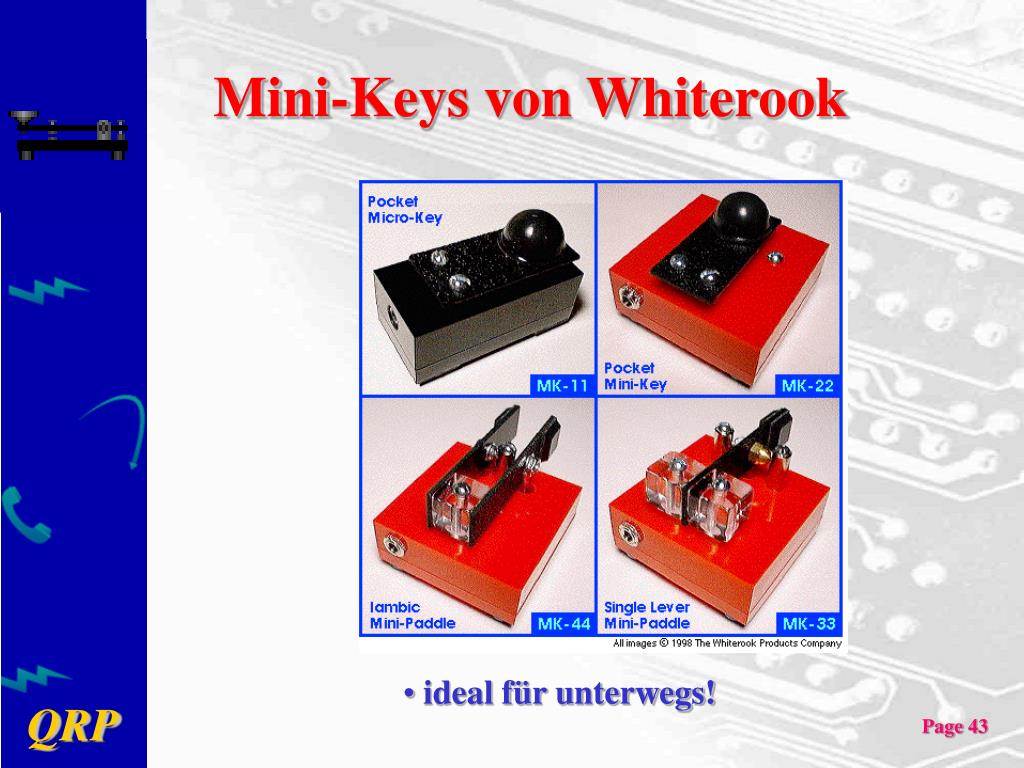

  43. Mini-Keys von Whiterook • ideal für unterwegs!

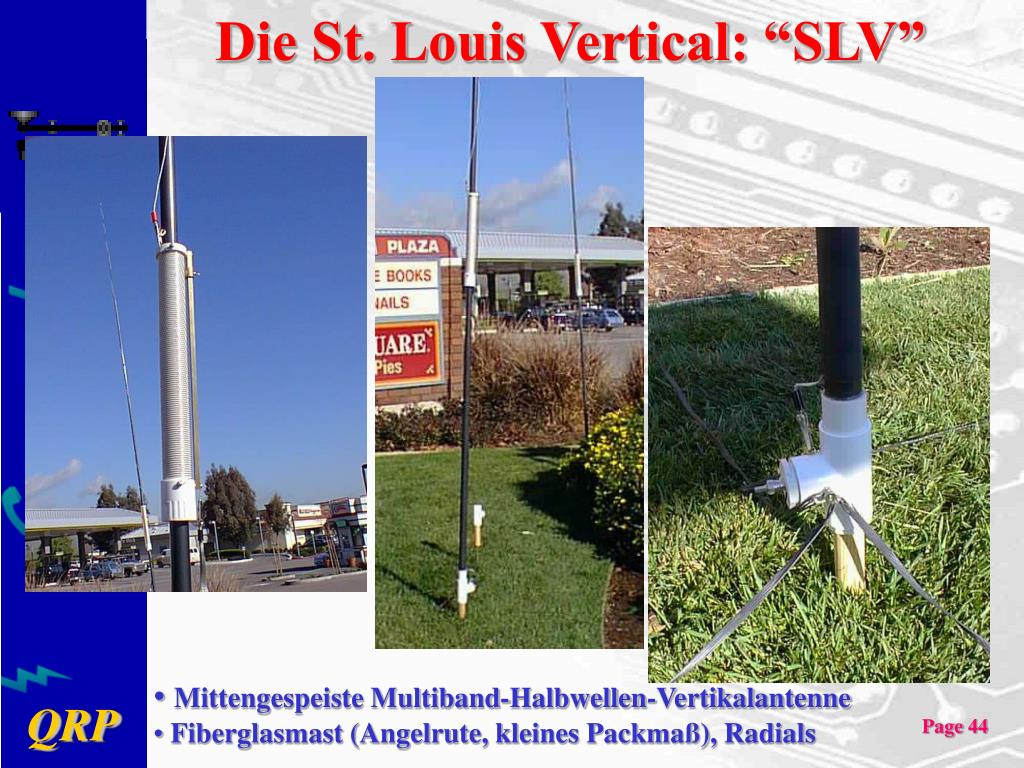

  44. Die St. Louis Vertical: “SLV” • Mittengespeiste Multiband-Halbwellen-Vertikalantenne • Fiberglasmast (Angelrute, kleines Packmaß), Radials

  45. QRP-Publikationen • Informationsstützen für QRPer: • SPRAT (G-QRP), Low-Power-Scrapbook, • QRPp (NorCal), QRP-Power (ARRL), QRP-Classics (ARRL), QRP_Notebook (W1FB), • QRP Quarterly (ARCI) und viele andere!

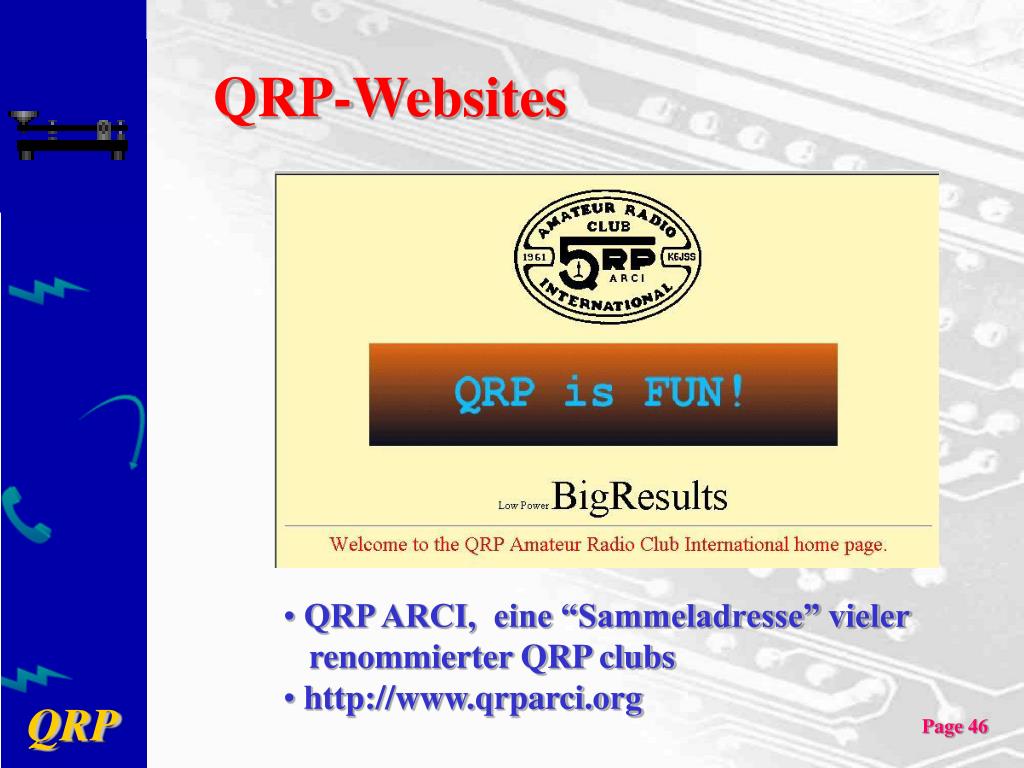

  46. QRP-Websites • QRP ARCI, eine “Sammeladresse” vieler renommierter QRP clubs • http://www.qrparci.org

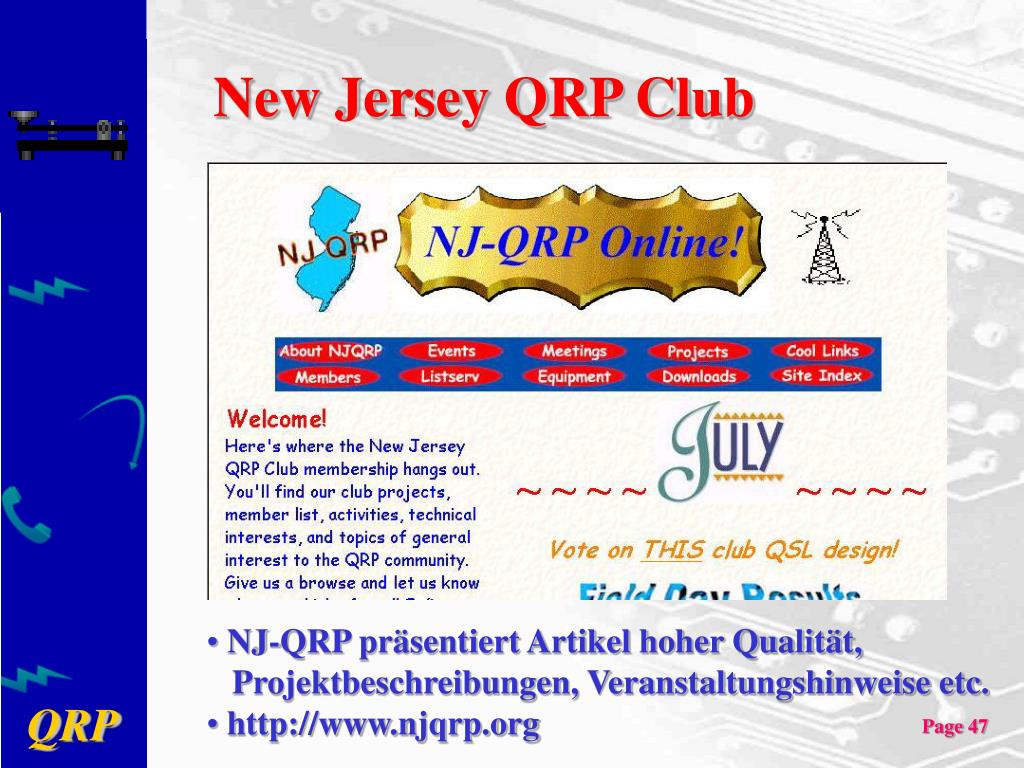

  47. New Jersey QRP Club • NJ-QRP präsentiert Artikel hoher Qualität, • Projektbeschreibungen, Veranstaltungshinweise etc. • http://www.njqrp.org

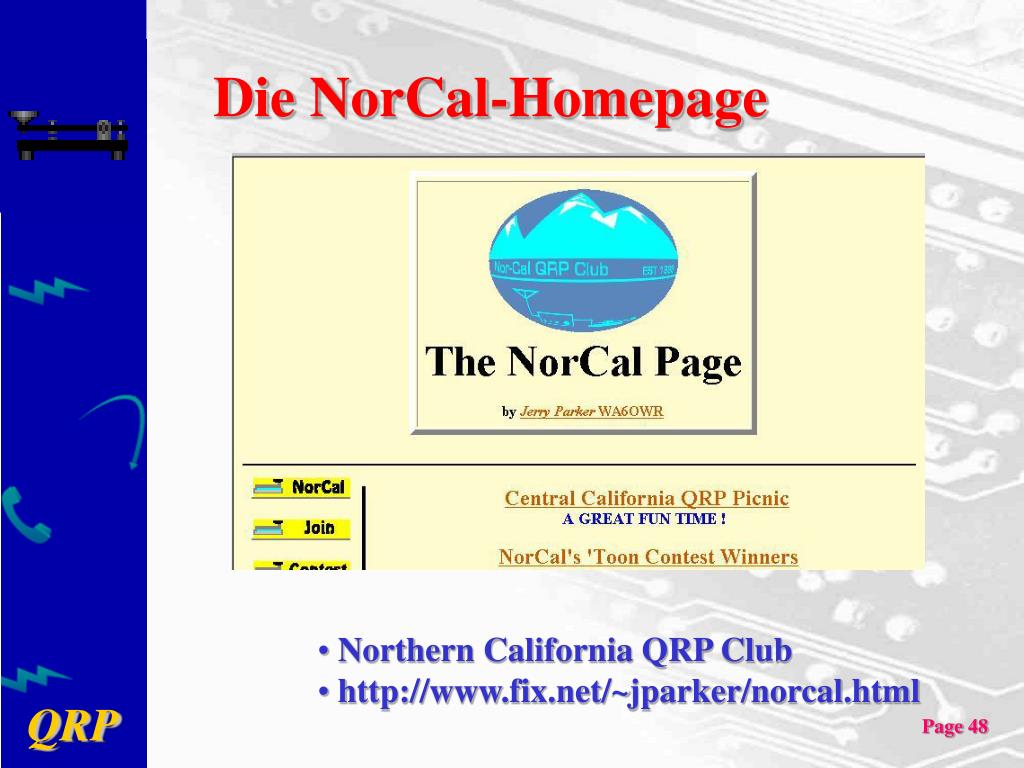

  48. Die NorCal-Homepage • Northern California QRP Club • http://www.fix.net/~jparker/norcal.html

  49. G-QRP Club • http://www. gqrp.com • http://www.g-qrp-dl.de

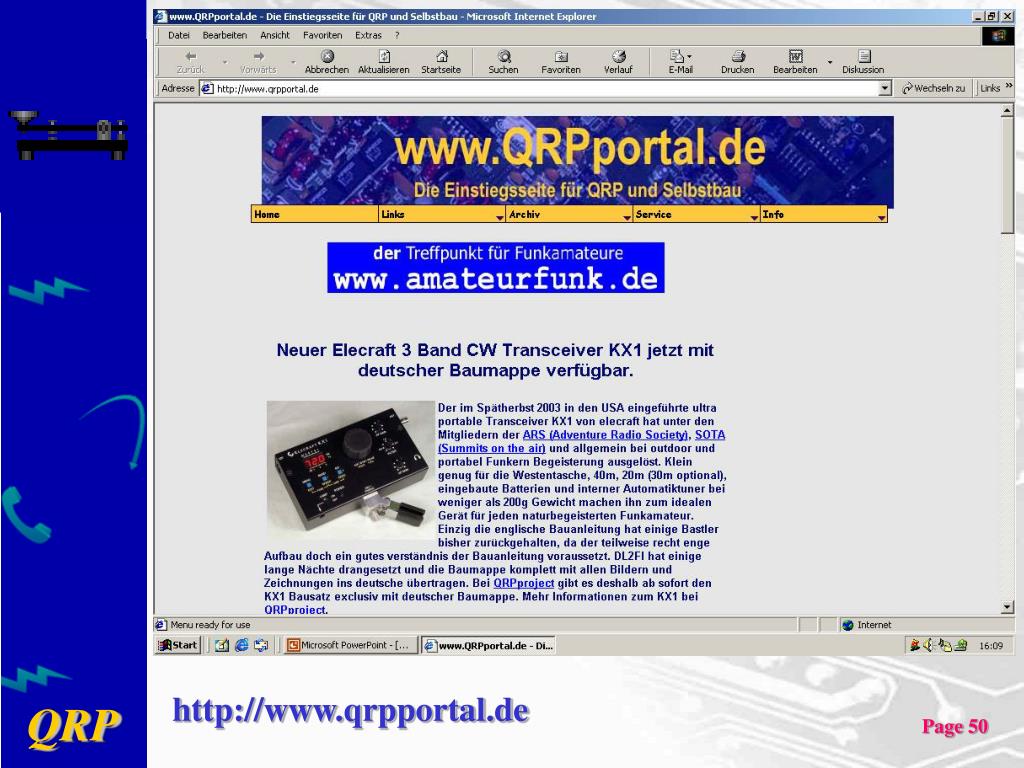

  50. http://www.qrpportal.de
