  1. AA000009信令传输协议--SIGTRAN协议 1.0

  2. 学习目标 学习完本课程,您应该能够: • 掌握SIGTRAN协议的作用和组成 • 了解SIGTRAN协议簇各协议的命令 • 对命令中参数的含义和用途有所了解 • 掌握各协议的消息交互过程

  3. 参考资料 • SoftX3000产品手册--技术手册--信令与协议分册--第二章SIGTRAN

  4. 课程内容 第一节 概述 第二节 SCTP协议 第三节 M2UA协议 第四节 M3UA协议

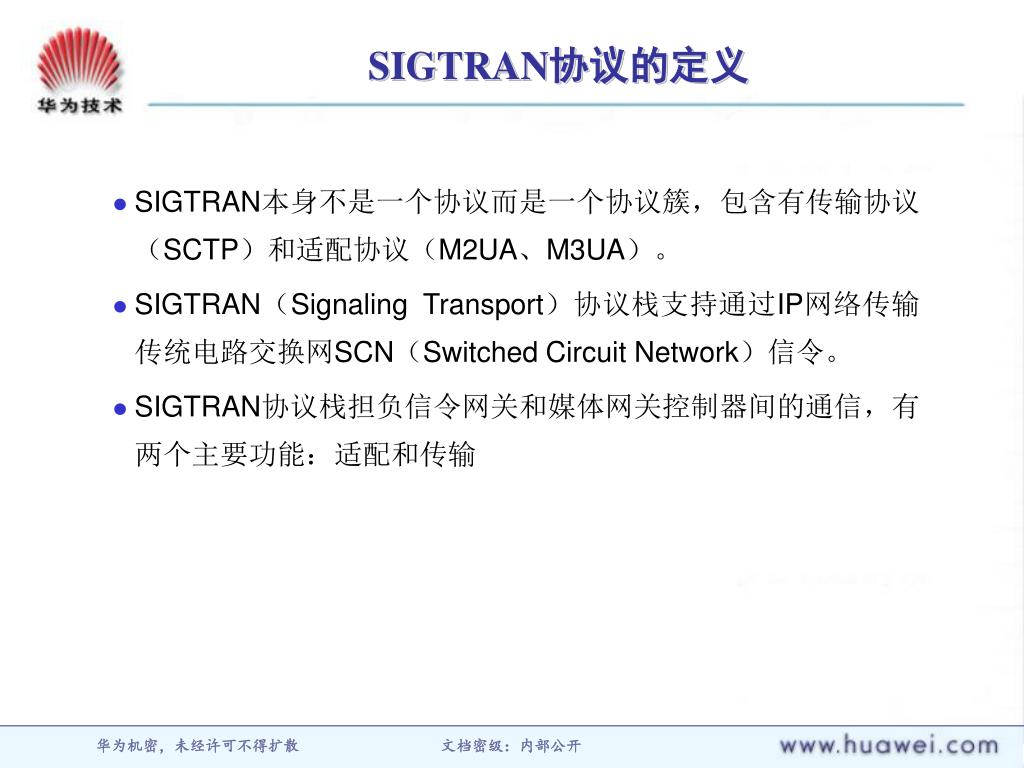

  5. SIGTRAN协议的定义 • SIGTRAN本身不是一个协议而是一个协议簇,包含有传输协议(SCTP)和适配协议(M2UA、M3UA)。 • SIGTRAN(Signaling Transport)协议栈支持通过IP网络传输传统电路交换网SCN(Switched Circuit Network)信令。 • SIGTRAN协议栈担负信令网关和媒体网关控制器间的通信,有两个主要功能:适配和传输

  6. SIGTRAN协议栈结构

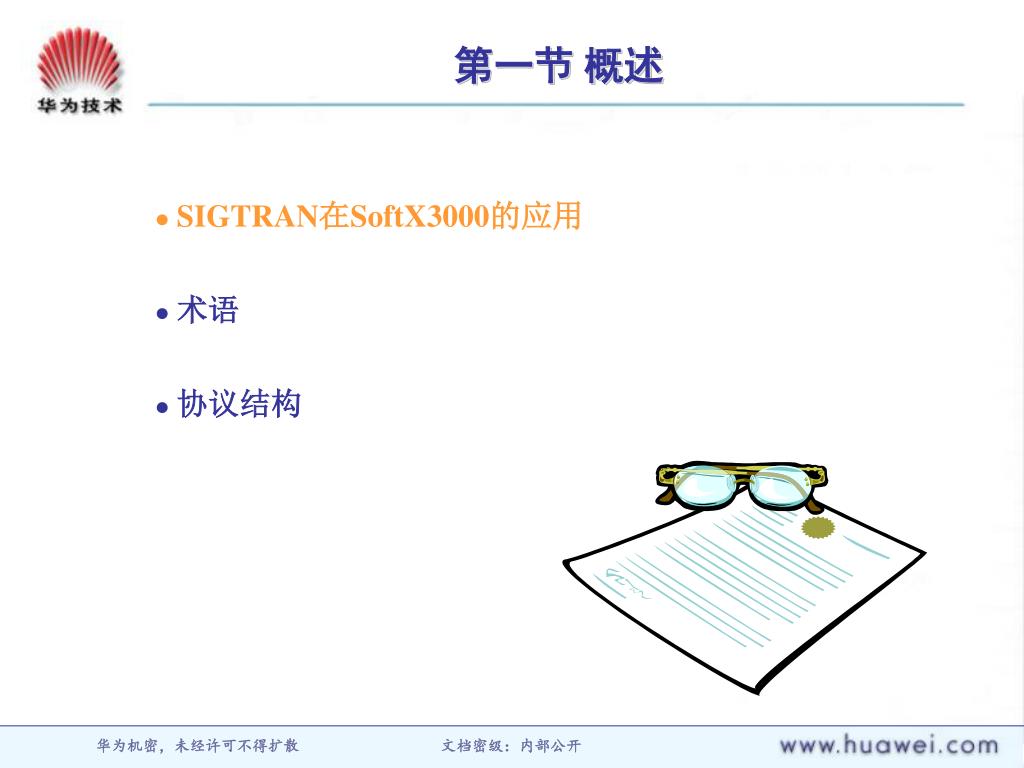

  7. 第一节 概述 • SIGTRAN在SoftX3000的应用 • 术语 • 协议结构

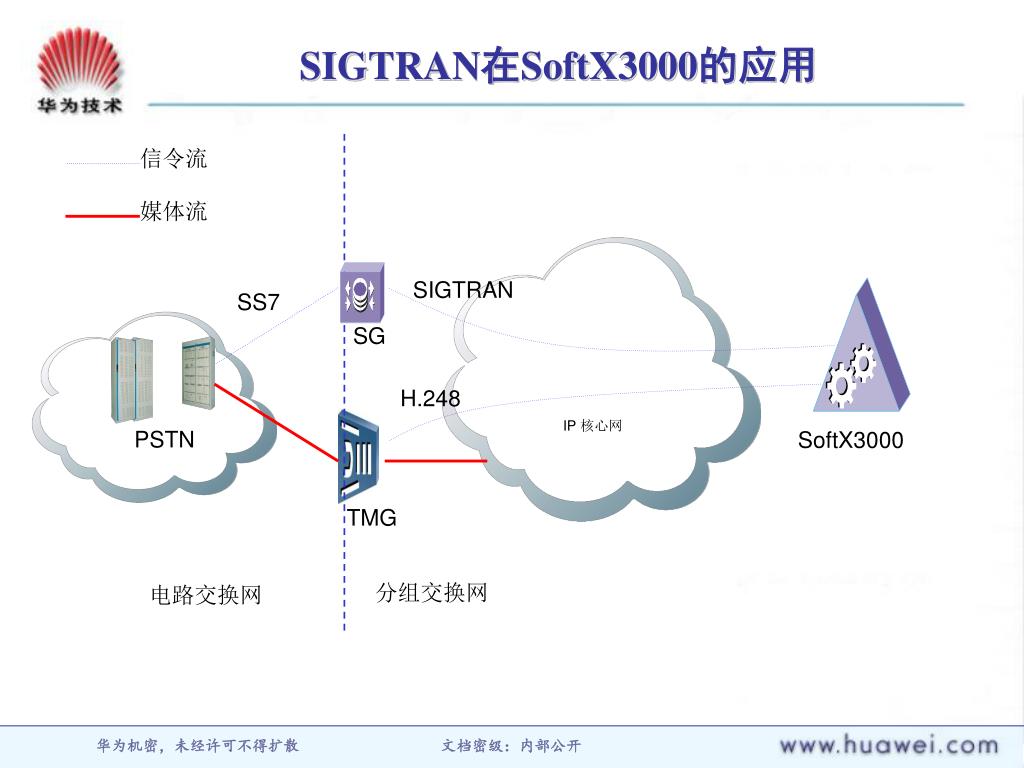

  8. 信令流 媒体流 SIGTRAN SS7 SG H.248 IP 核心网 PSTN SoftX3000 TMG 分组交换网 电路交换网 SIGTRAN在SoftX3000的应用

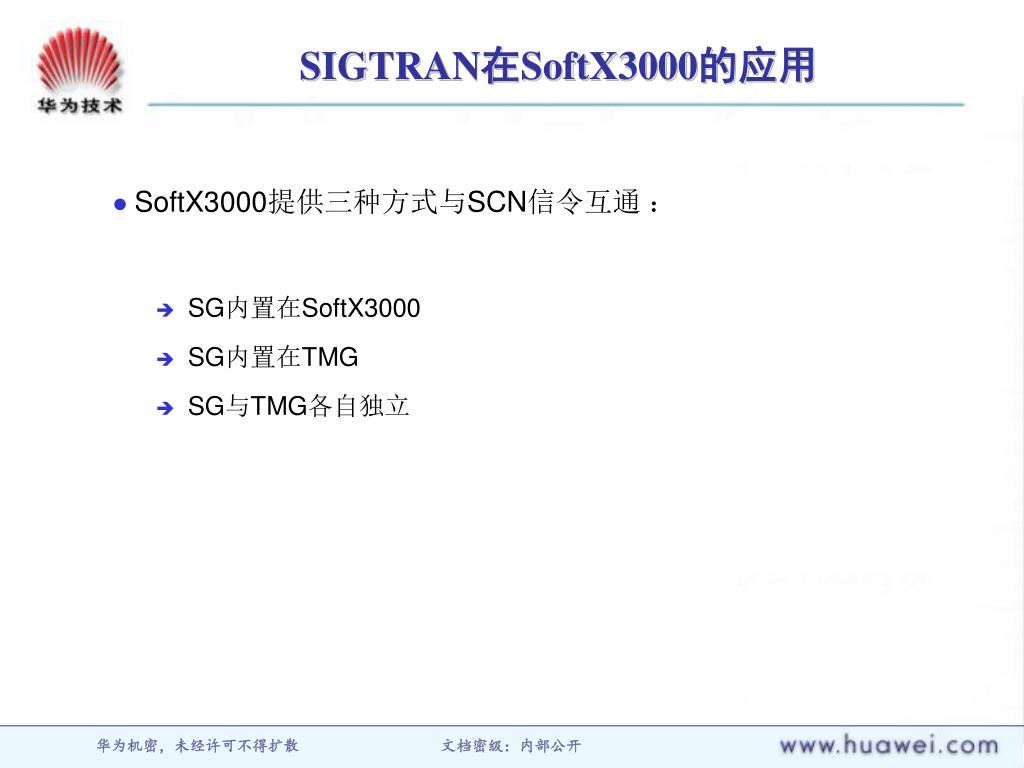

  9. SIGTRAN在SoftX3000的应用 • SoftX3000提供三种方式与SCN信令互通 : • SG内置在SoftX3000 • SG内置在TMG • SG与TMG各自独立

  10. 第一节 概述 • SIGTRAN在SoftX3000的应用 • 术语 • 协议结构

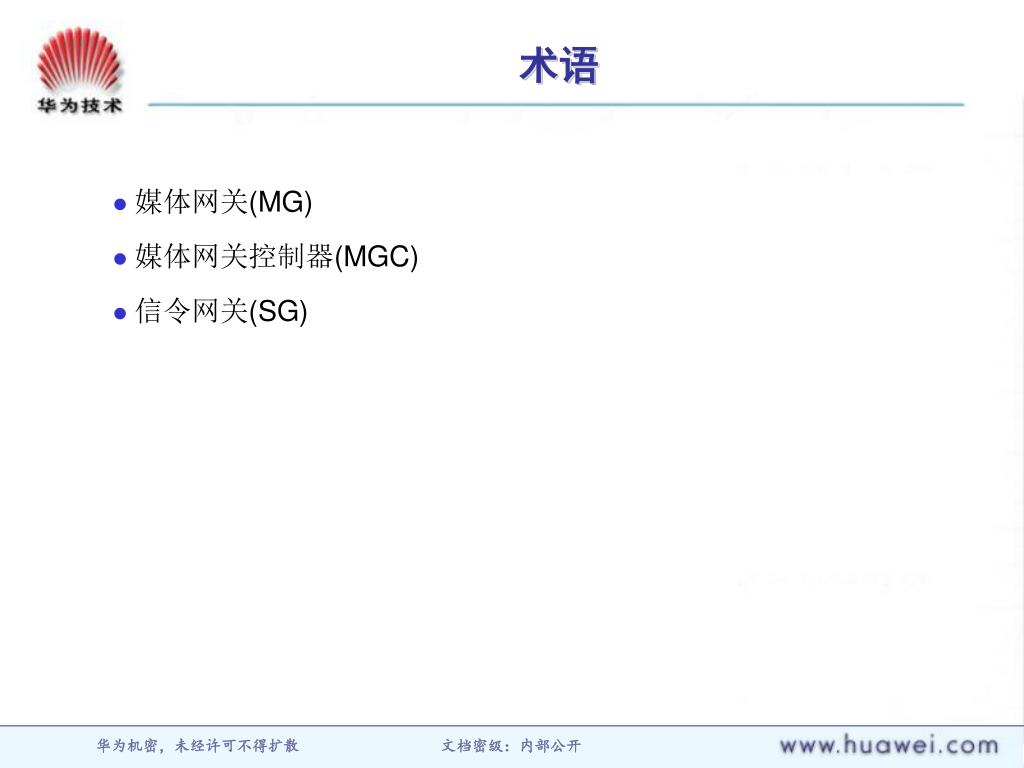

  11. 术语 • 媒体网关(MG) • 媒体网关控制器(MGC) • 信令网关(SG)

  12. 第一节 概述 • SIGTRAN在SoftX3000的应用 • 术语 • 协议结构

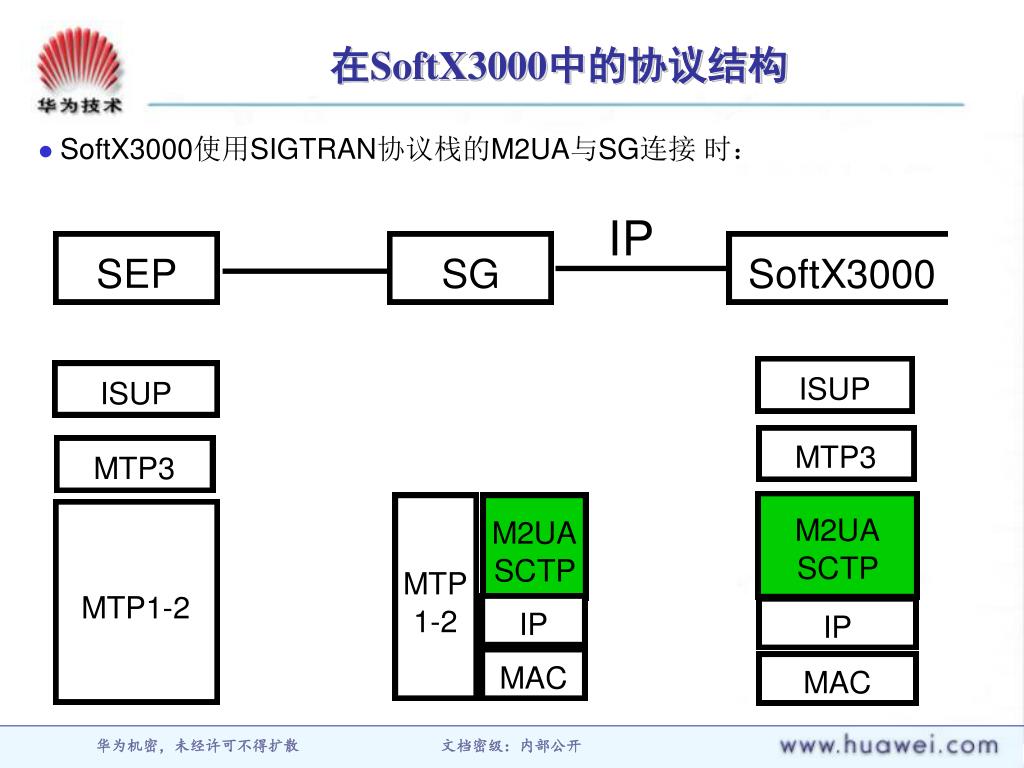

  13. 在SoftX3000中的协议结构 • SoftX3000使用SIGTRAN协议栈的M2UA与SG连接 时:

  14. 问题 • SIGTRAN的主要功能是什么?是由什么协议实现的?

  15. 解答 • SIGTRAN协议栈的主要功能是传输和适配这两种功能,其中传输功能由SCTP协议实现,适配功能由M2UA或M3UA实现。

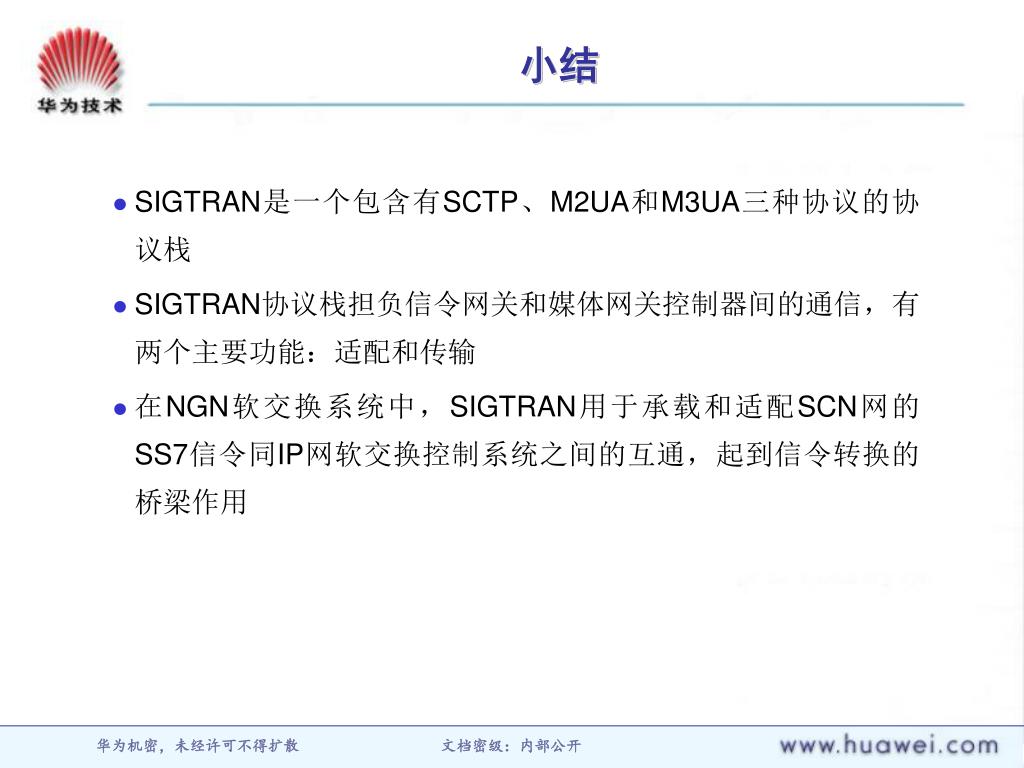

  16. 小结 • SIGTRAN是一个包含有SCTP、M2UA和M3UA三种协议的协议栈 • SIGTRAN协议栈担负信令网关和媒体网关控制器间的通信,有两个主要功能:适配和传输 • 在NGN软交换系统中,SIGTRAN用于承载和适配SCN网的SS7信令同IP网软交换控制系统之间的互通,起到信令转换的桥梁作用

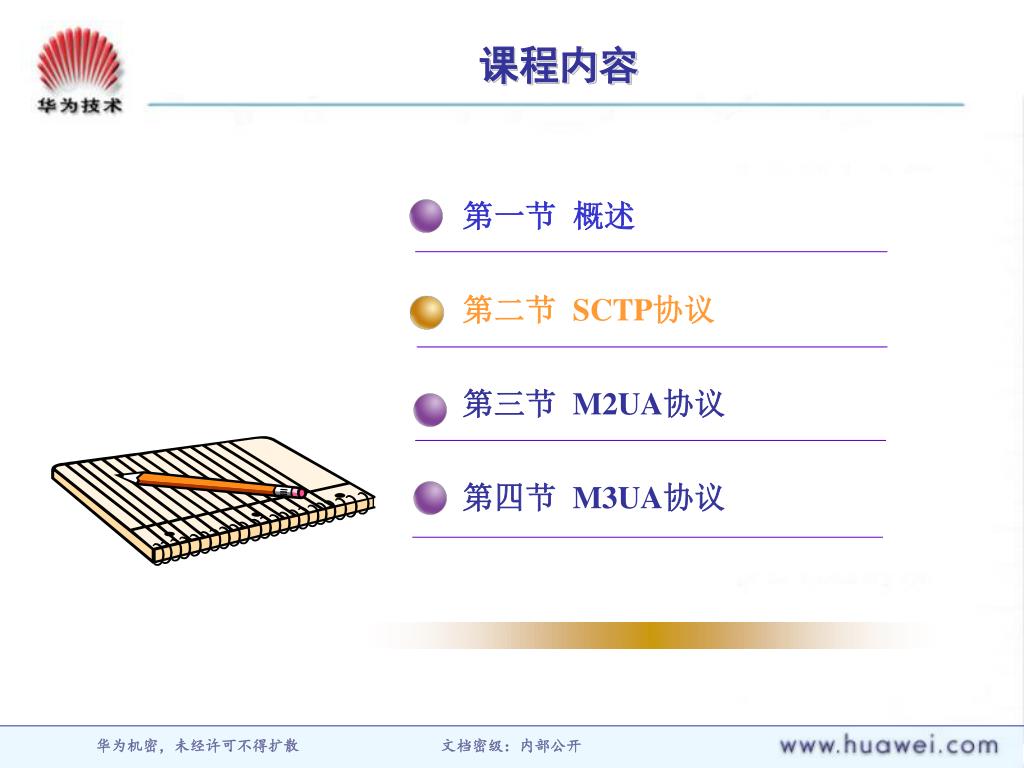

  17. 课程内容 第一节 概述 第二节 SCTP协议 第三节 M2UA协议 第四节 M3UA协议

  18. 第二节 SCTP协议 • 概述 • SCTP消息 • 信令流程

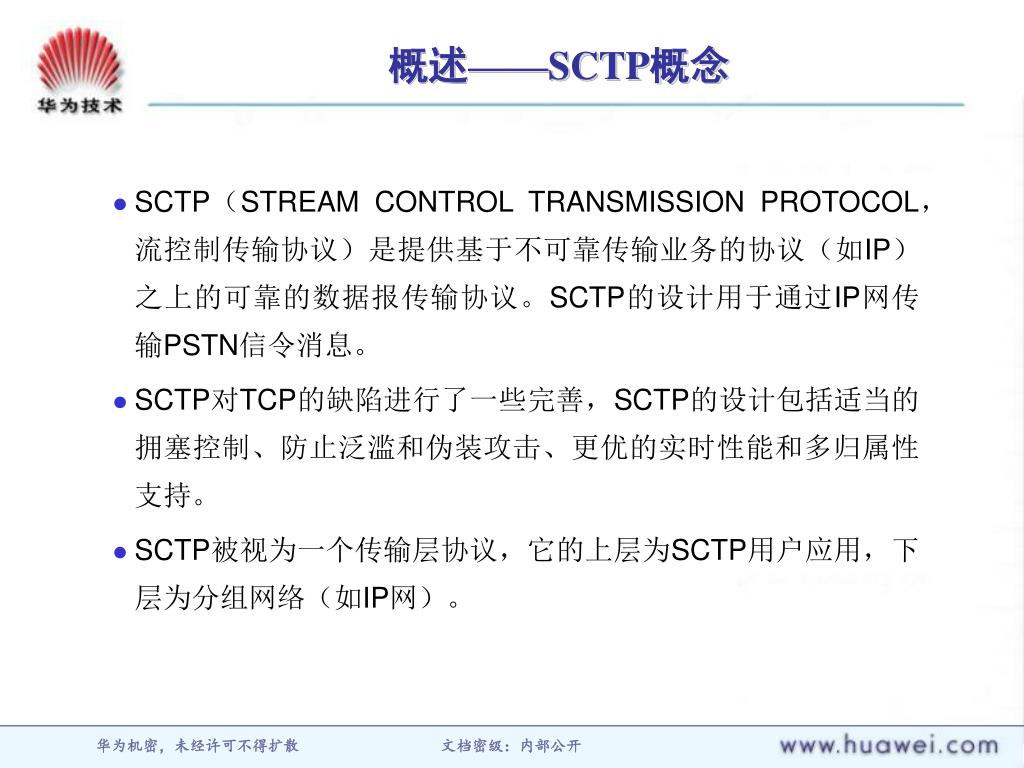

  19. 概述——SCTP概念 • SCTP(STREAM CONTROL TRANSMISSION PROTOCOL,流控制传输协议)是提供基于不可靠传输业务的协议(如IP)之上的可靠的数据报传输协议。SCTP的设计用于通过IP网传输PSTN信令消息。 • SCTP对TCP的缺陷进行了一些完善,SCTP的设计包括适当的拥塞控制、防止泛滥和伪装攻击、更优的实时性能和多归属性支持。 • SCTP被视为一个传输层协议,它的上层为SCTP用户应用,下层为分组网络(如IP网)。

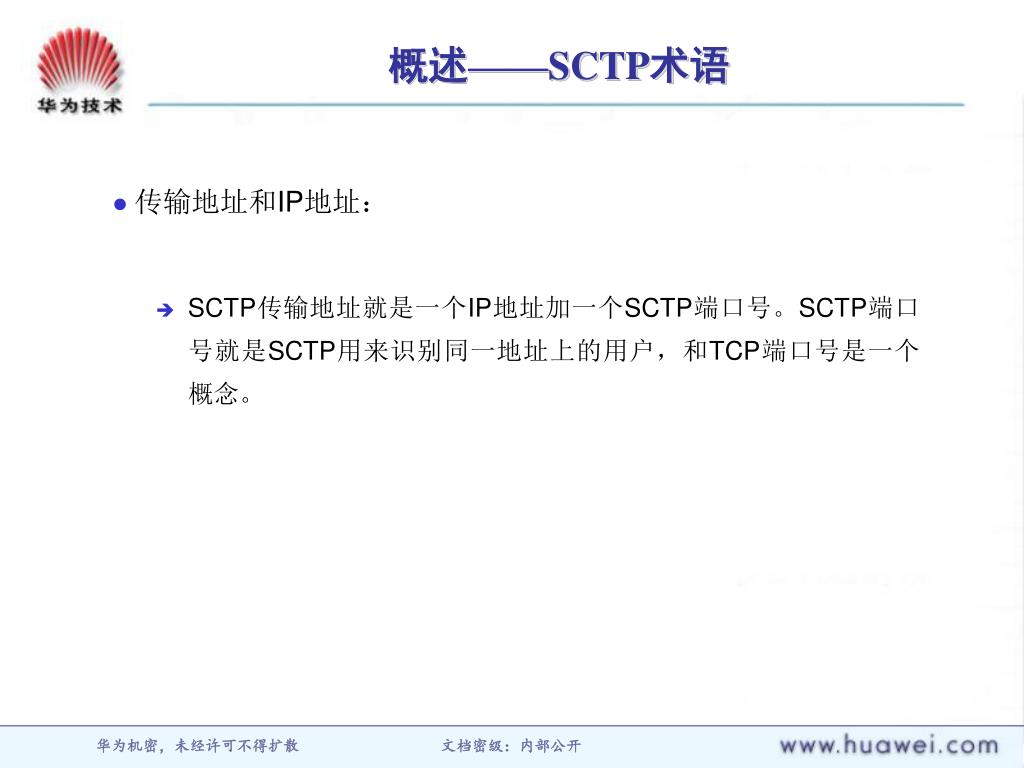

  20. 概述——SCTP术语 • 传输地址和IP地址: • SCTP传输地址就是一个IP地址加一个SCTP端口号。SCTP端口号就是SCTP用来识别同一地址上的用户,和TCP端口号是一个概念。

  21. 概述——SCTP术语 • 主机和端点:

  22. 概述——SCTP术语 • 偶联就是两个SCTP端点通过SCTP协议规定的4步握手机制建立起来的进行数据传递的逻辑联系或者说通道。 • 流是SCTP协议的一个特色术语。严格地说,“流”就是一条SCTP偶联中,从一个端点到另一个端点的单向逻辑通道。希望顺序传递的数据必须在一个流里面传输。

  23. 概述——SCTP术语

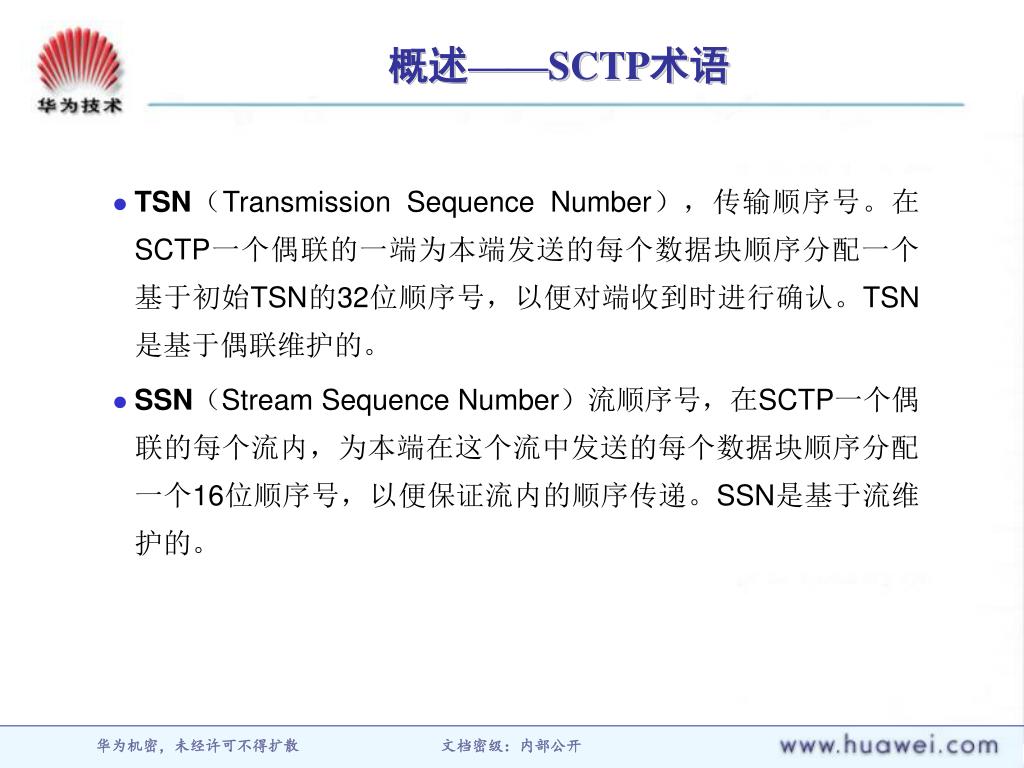

  24. 概述——SCTP术语 • TSN(Transmission Sequence Number),传输顺序号。在SCTP一个偶联的一端为本端发送的每个数据块顺序分配一个基于初始TSN的32位顺序号,以便对端收到时进行确认。TSN是基于偶联维护的。 • SSN(Stream Sequence Number)流顺序号,在SCTP一个偶联的每个流内,为本端在这个流中发送的每个数据块顺序分配一个16位顺序号,以便保证流内的顺序传递。SSN是基于流维护的。

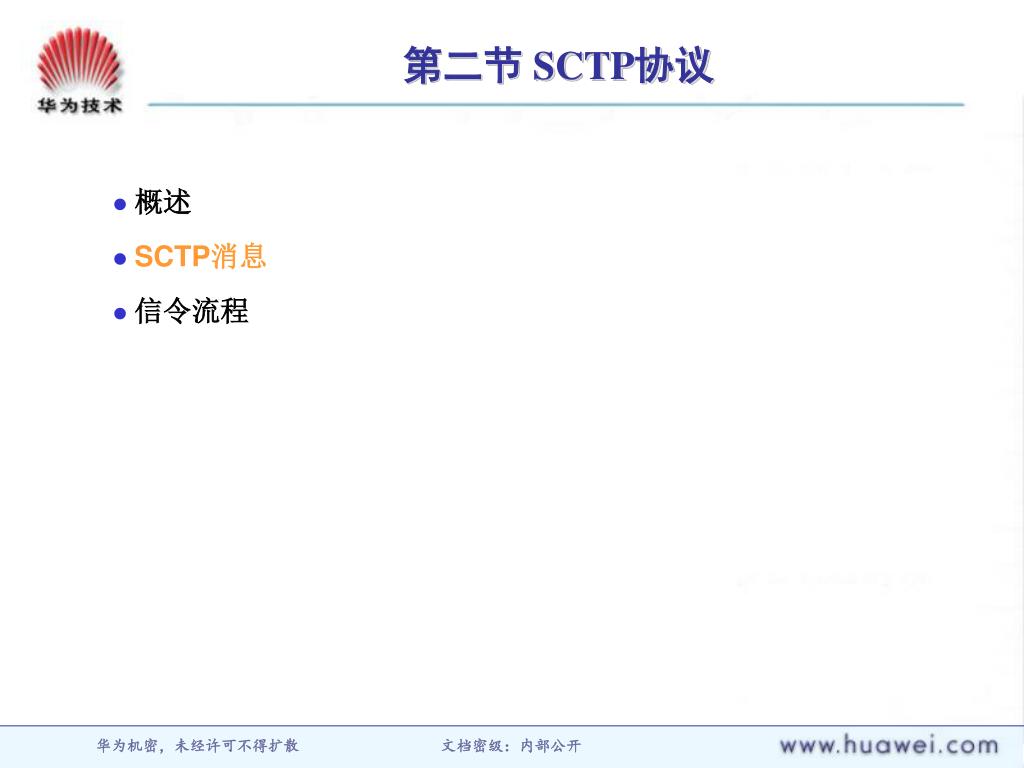

  25. 第二节 SCTP协议 • 概述 • SCTP消息 • 信令流程

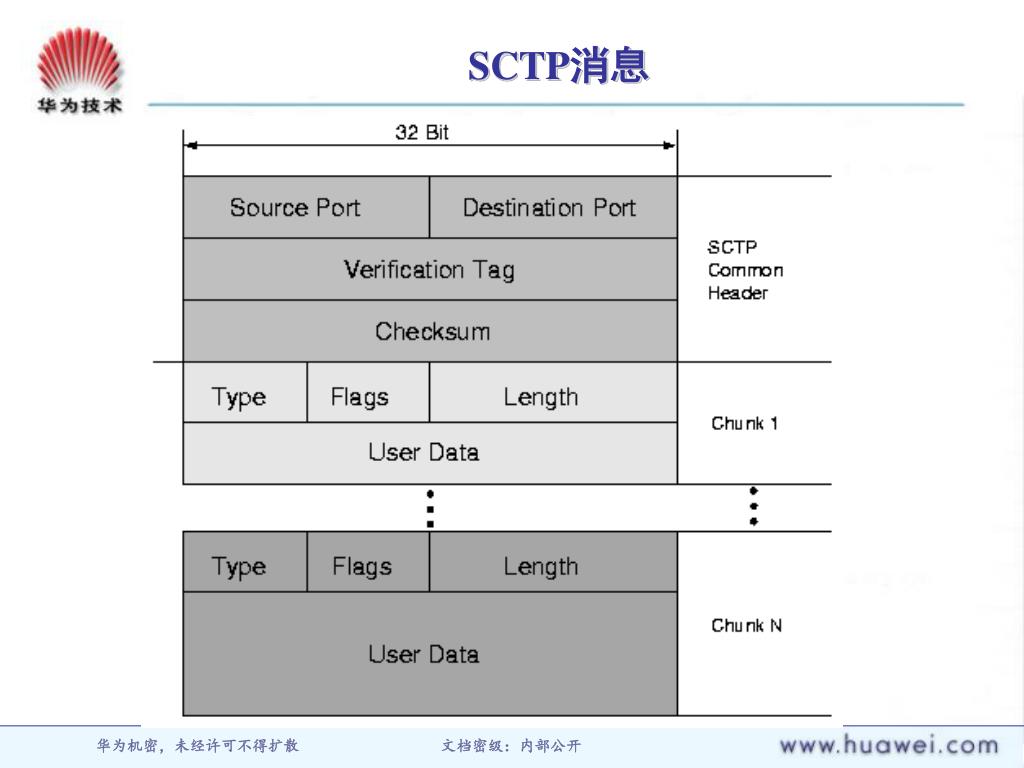

  26. SCTP消息

  27. SCTP消息

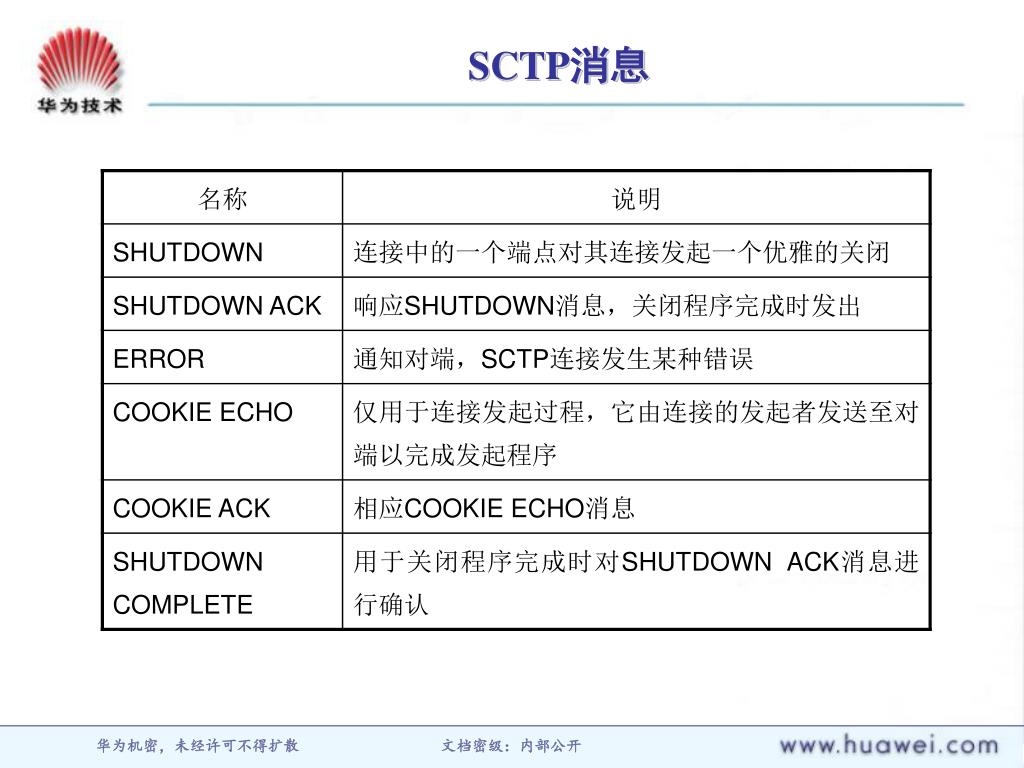

  28. SCTP消息

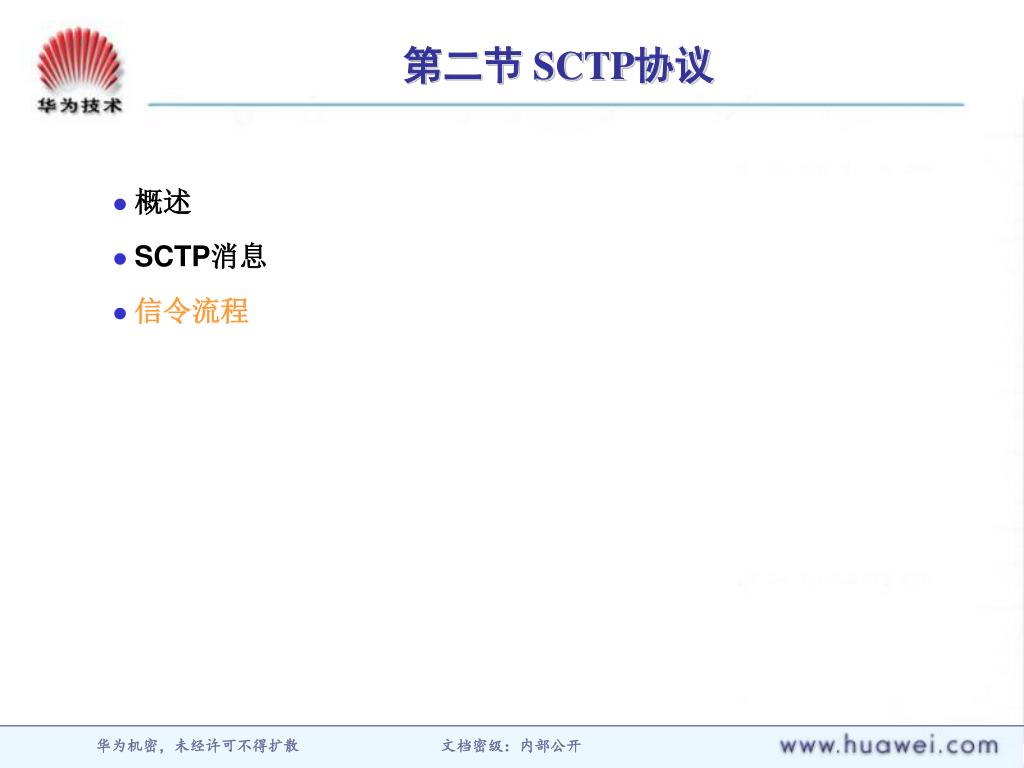

  29. 第二节 SCTP协议 • 概述 • SCTP消息 • 信令流程

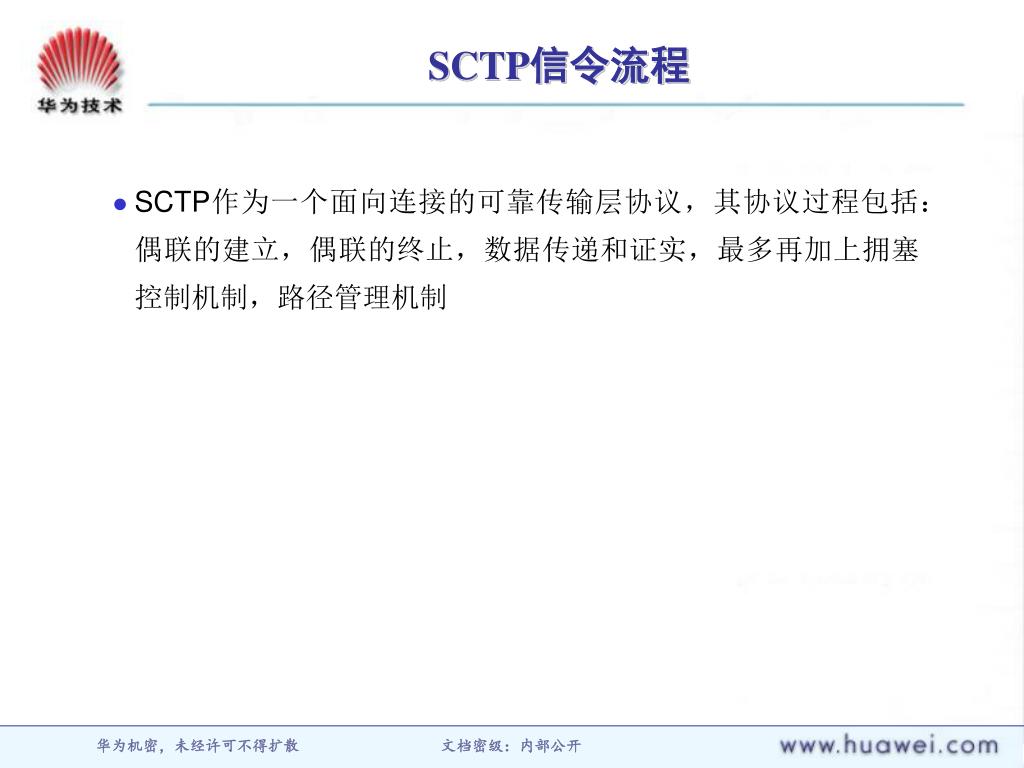

  30. SCTP信令流程 • SCTP作为一个面向连接的可靠传输层协议,其协议过程包括:偶联的建立,偶联的终止,数据传递和证实,最多再加上拥塞控制机制,路径管理机制

  31. SCTP信令流程——偶联的建立

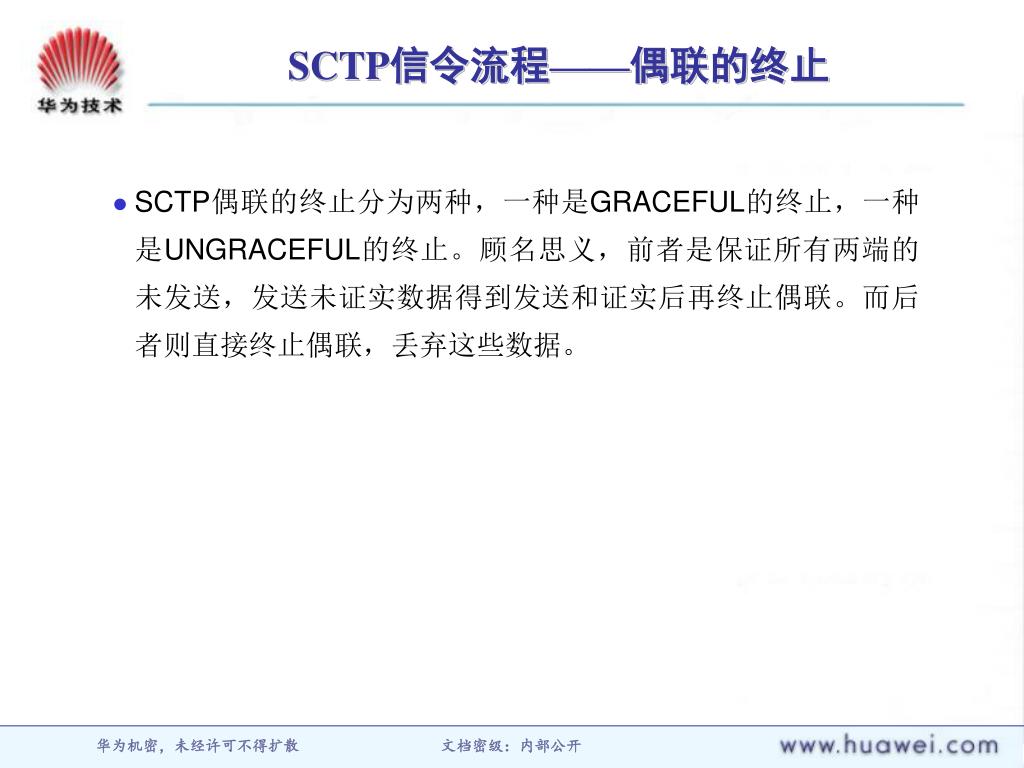

  32. SCTP信令流程——偶联的终止 • SCTP偶联的终止分为两种,一种是GRACEFUL的终止,一种是UNGRACEFUL的终止。顾名思义,前者是保证所有两端的未发送,发送未证实数据得到发送和证实后再终止偶联。而后者则直接终止偶联,丢弃这些数据。

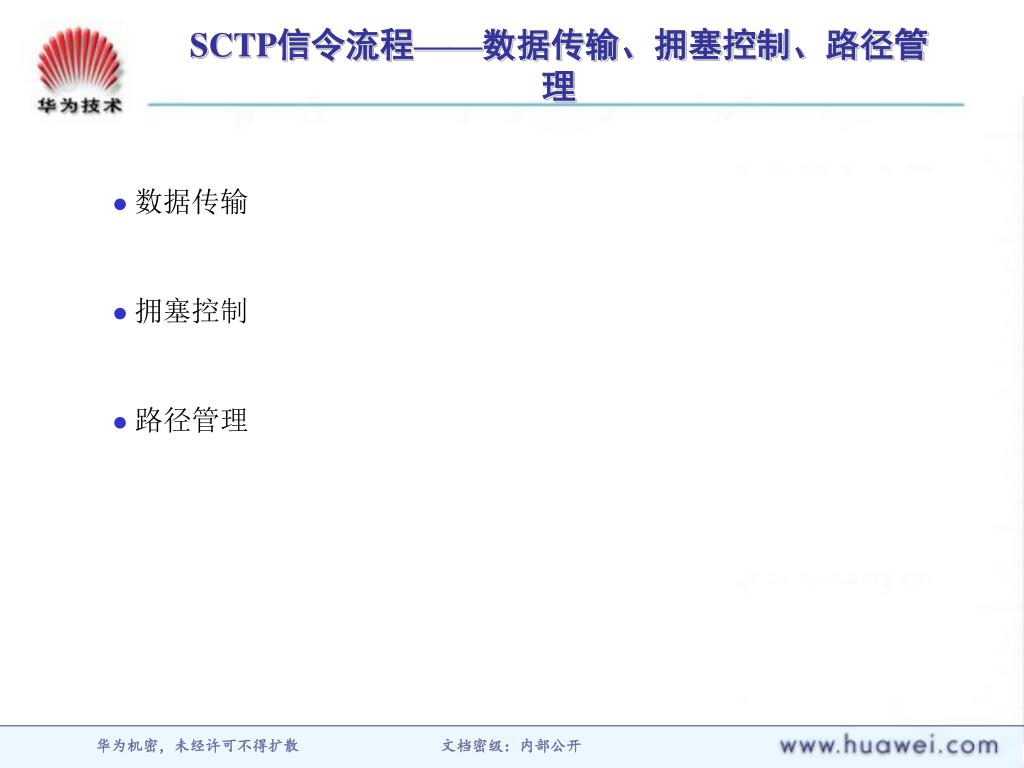

  33. SCTP信令流程——数据传输、拥塞控制、路径管理 • 数据传输 • 拥塞控制 • 路径管理

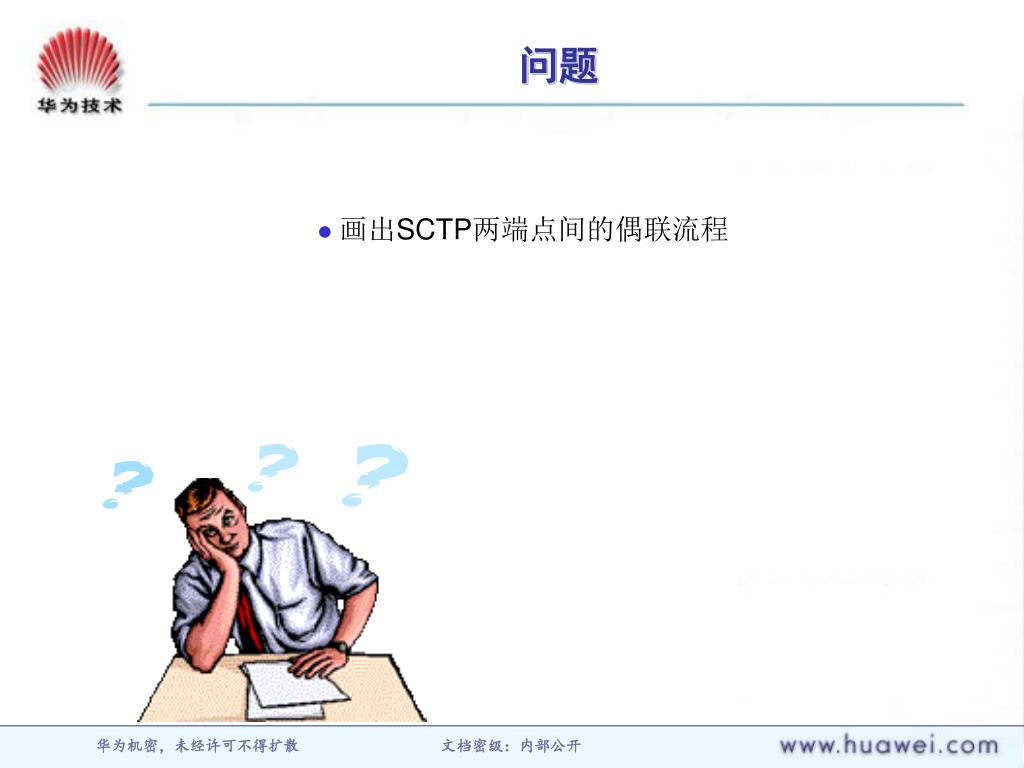

  34. 问题 • 画出SCTP两端点间的偶联流程

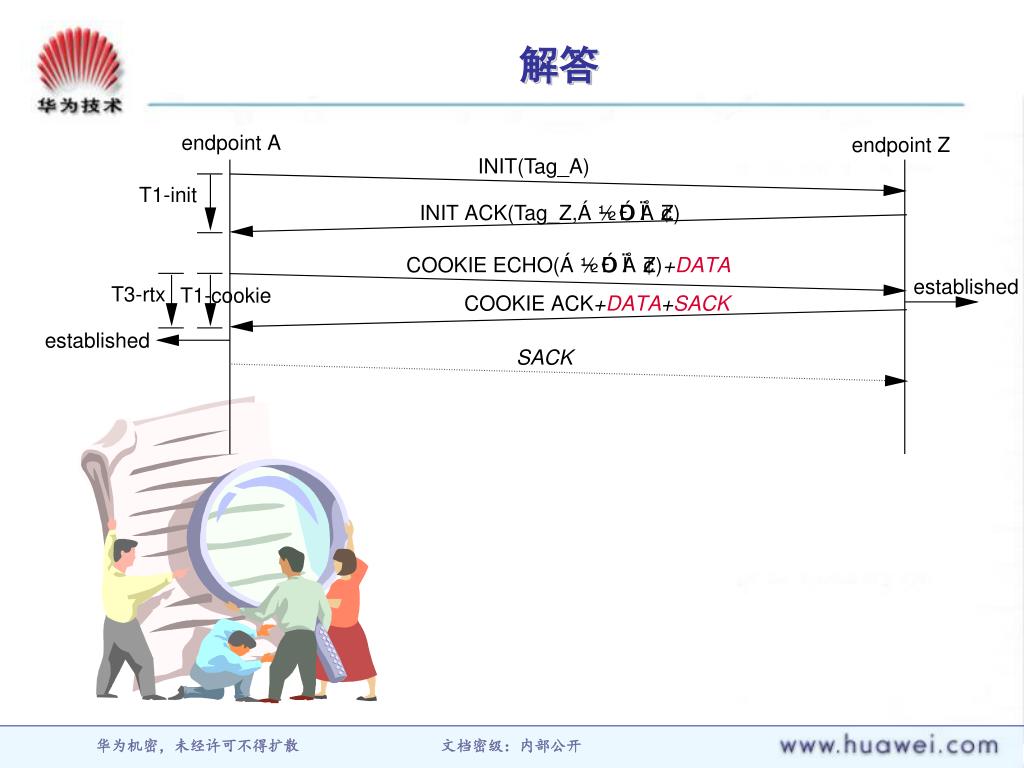

  35. 解答

  36. 小结 • SCTP同TCP和UDP比其优点包括适当的拥塞控制、防止泛滥和伪装攻击、更优的实时性能、更高的可靠性和多归属性支持 • SCTP被视为一个传输层,它的上层作为SCTP用户应用,下层作为分组网络(如IP网) • SCTP传输地址就是一个IP地址加一个SCTP端口号;一个SCTP端点可以包含多个IP地址 • 偶联是端点间通过协议规定的4步握手机制建立起来的进行数据传递的逻辑联系或者说通道;流是一条SCTP偶联中,从一个端点到另一个端点的单向逻辑通道。希望顺序传递的数据必须在一个流里面传输。

  37. 课程内容 第一节 概述 第二节 SCTP协议 第三节 M2UA协议 第四节 M3UA协议

  38. 第三节 M2UA协议 • 概念 • M2UA消息 • 信令流程

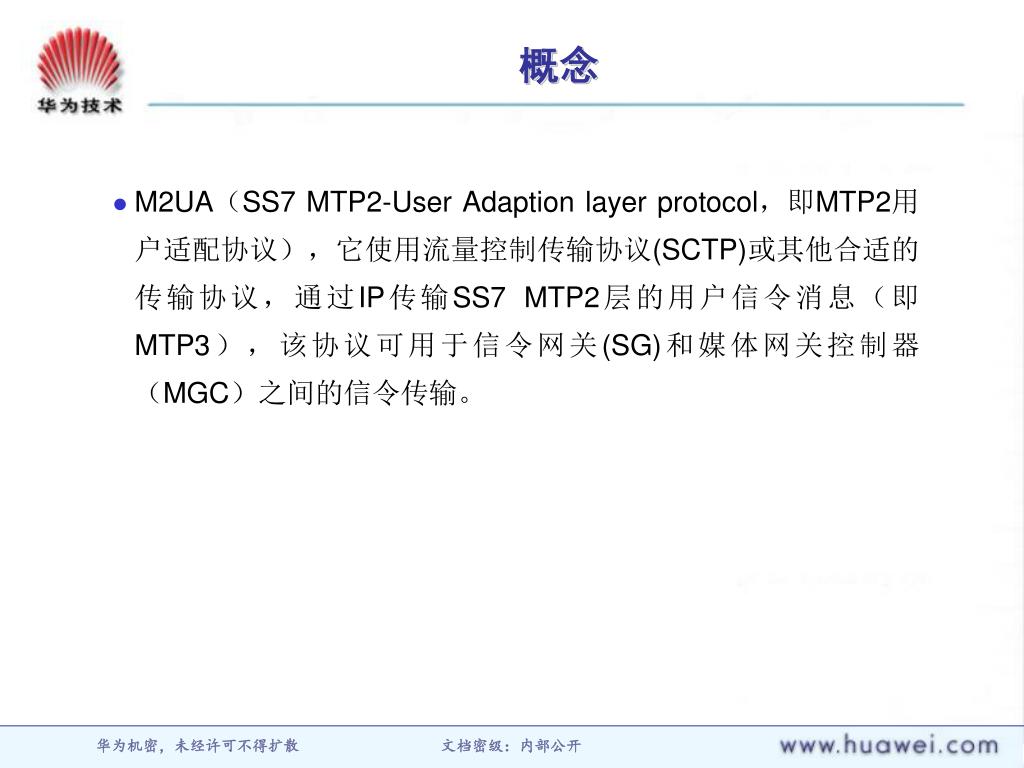

  39. 概念 • M2UA(SS7 MTP2-User Adaption layer protocol,即MTP2用户适配协议),它使用流量控制传输协议(SCTP)或其他合适的传输协议,通过IP传输SS7 MTP2层的用户信令消息(即MTP3),该协议可用于信令网关(SG)和媒体网关控制器(MGC)之间的信令传输。

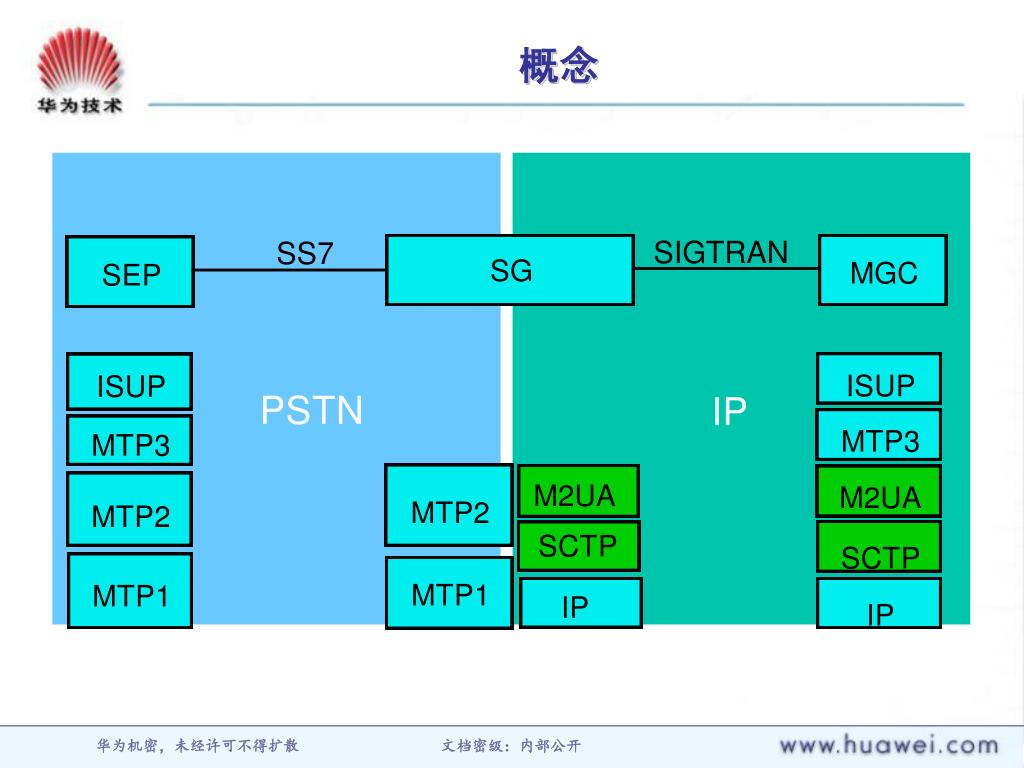

  40. 概念

  41. 概念

  42. 概念——M2UA链路 • M2UA LINK:SG和ASP之间创建的逻辑连接。一条链路包括SG和ASP之间的SG、ASP和SCTP连接。它的状态和ASP状态及SCTP连接状态对应

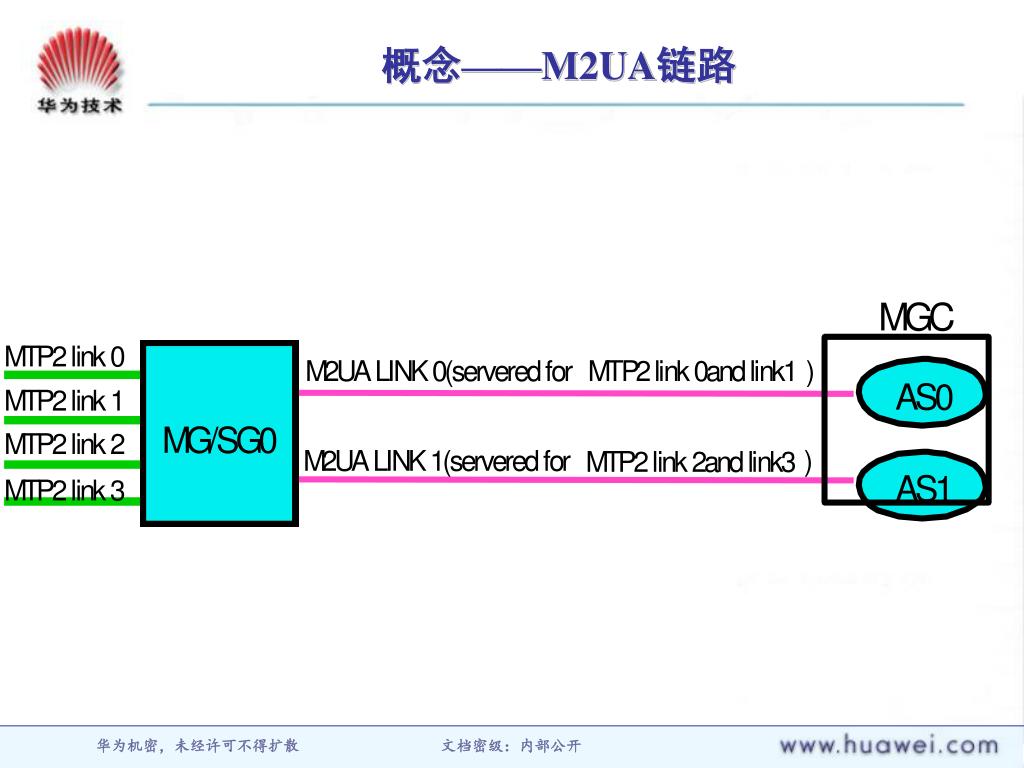

  43. 概念——M2UA链路

  44. 概念——M2UA链路

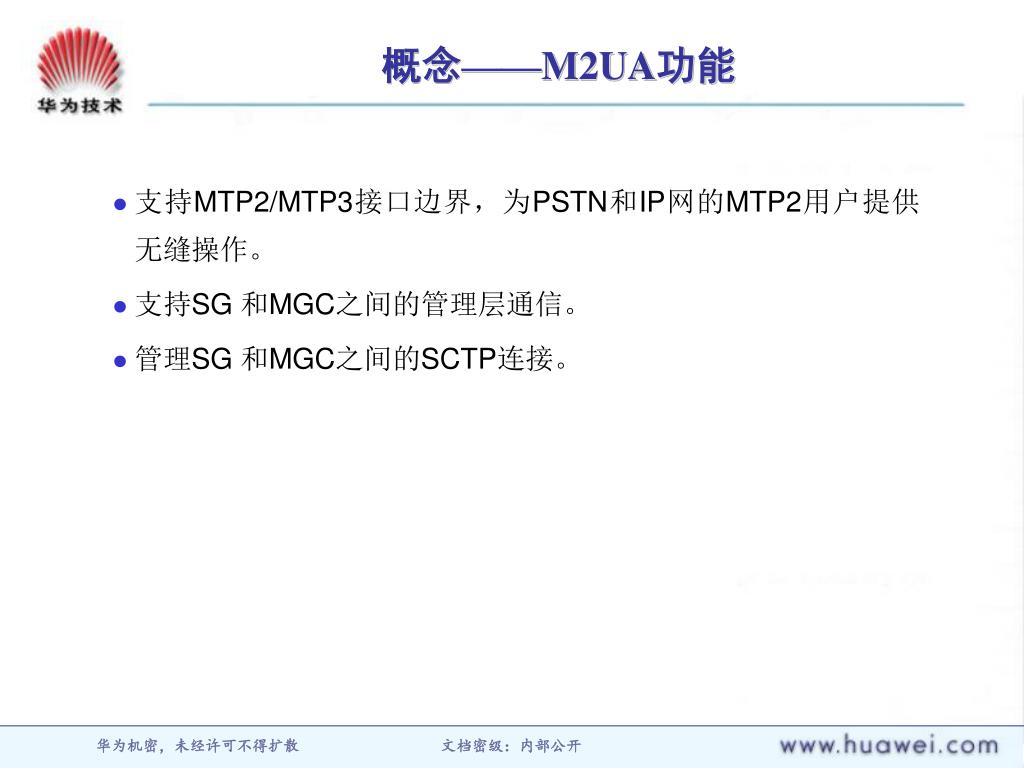

  45. 概念——M2UA功能 • 支持MTP2/MTP3接口边界,为PSTN和IP网的MTP2用户提供无缝操作。 • 支持SG 和MGC之间的管理层通信。 • 管理SG 和MGC之间的SCTP连接。

  46. 第三节 M2UA协议 • 概念 • M2UA消息 • 信令流程

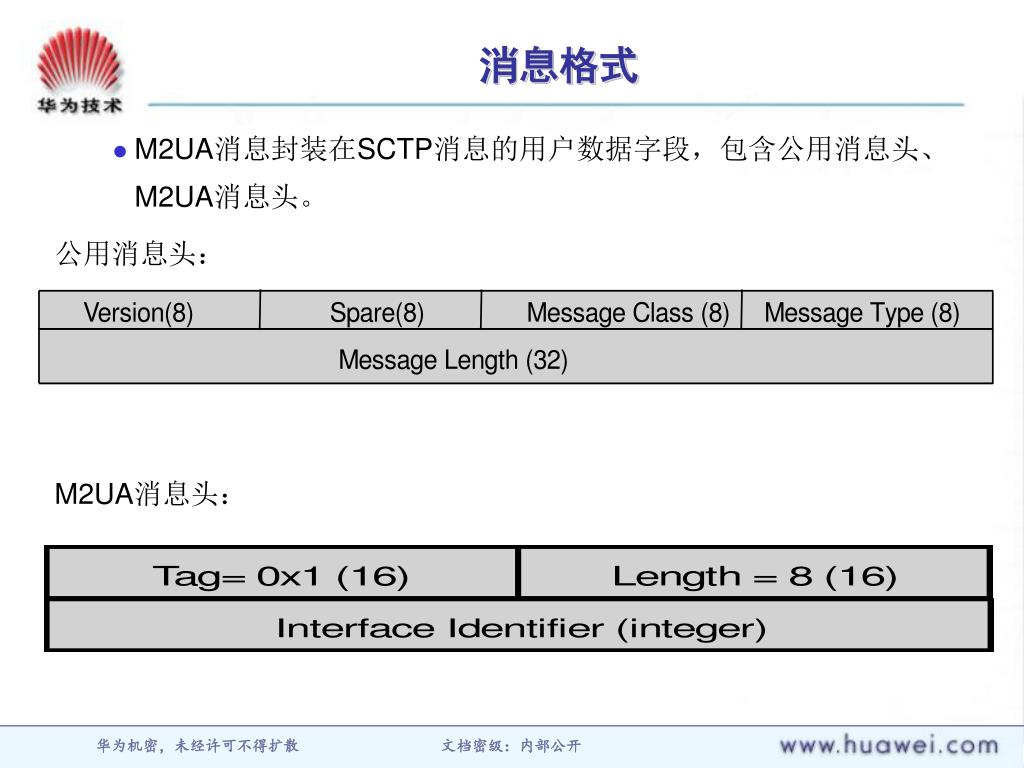

  47. 消息格式 • M2UA消息封装在SCTP消息的用户数据字段,包含公用消息头、M2UA消息头。 公用消息头: M2UA消息头:

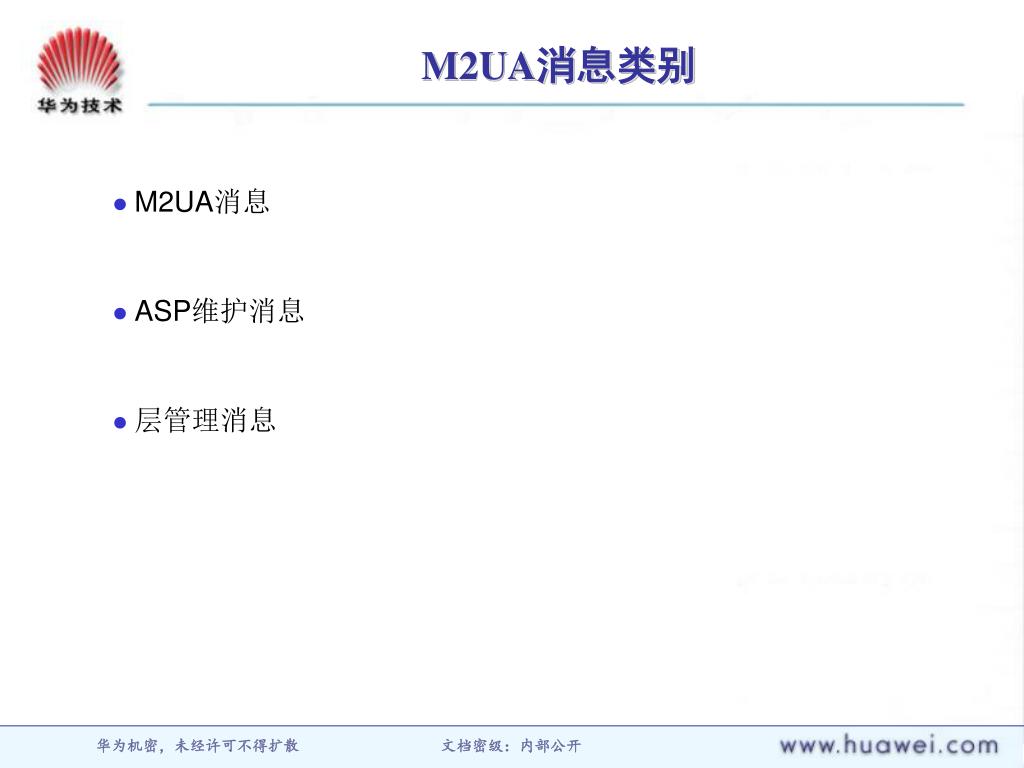

  48. M2UA消息类别 • M2UA消息 • ASP维护消息 • 层管理消息

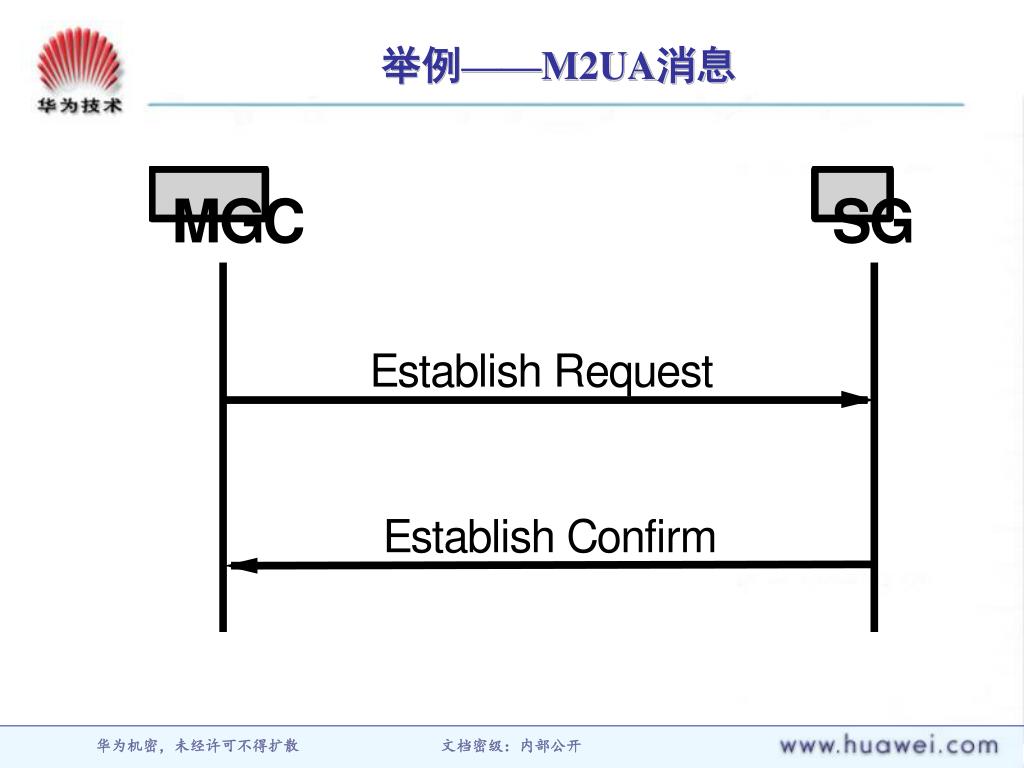

  49. 举例——M2UA消息

  50. 举例——ASP维护消息
