  1. Přístroje pro bezpečnostní funkce strana - 1

  2. Detektor pohybu 200° IP54, CSEZ-01/12 • PIR 2x duální senzor s reléovým kontaktem 16 A / 230 VAC • Nástěnná venkovní montáž IP54, detekční úhel 200° • Dosah 8 m při montážní výšce 2 m • Nastavení světelné citlivosti 2 až 2000 lux • Nastavení času zpožděného vypnutí 9 s až 9 min. • Pro začlenění do RF systému použijte binární vstup 230V (CBEU-02/01) • Pro spínání osvětlení závislé na pohybu a intenzitě strana - 2

  3. Detektor pohybu 200°, CSEZ-01/12 strana - 3

  4. Detektor pohybu 200°, CSEZ-01/12 strana - 4

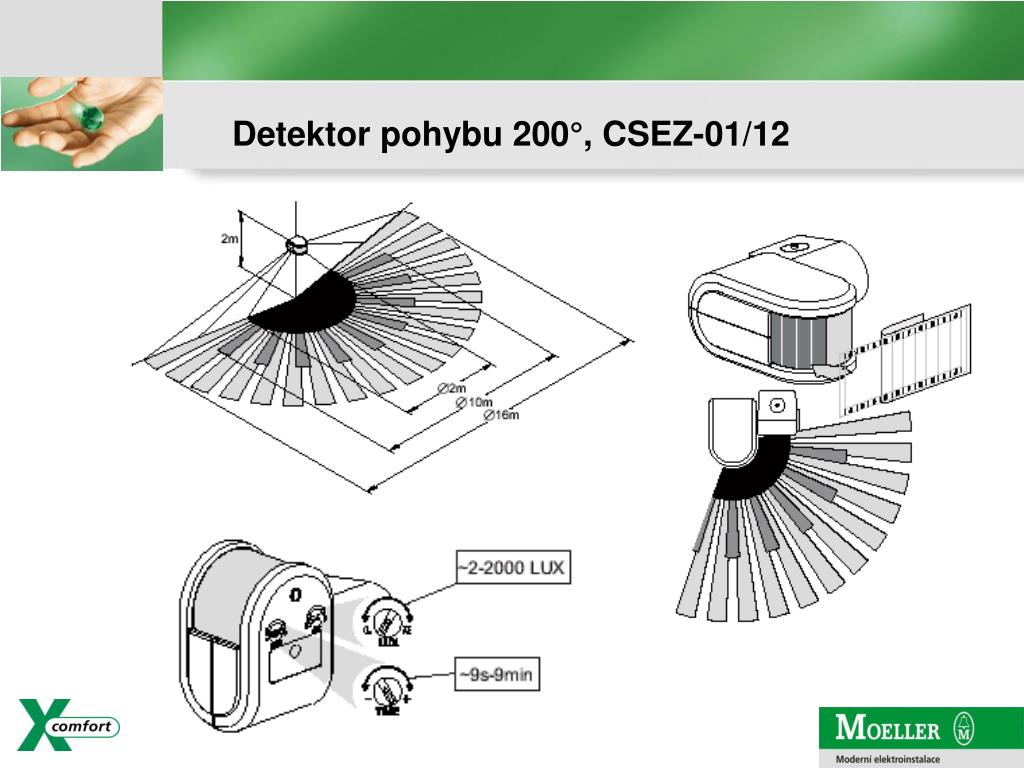

  5. Detektor pohybu 200°, CSEZ-01/12 strana - 5

  6. Detektor pohybu 360°, CSEZ-01/13 • PIR duální senzor s reléovým bezpotenc. kontaktem 10 A / 230 VAC • Indikace pohybu: červená LED • Akustické upozornění před vypnutím 5 s (volitelné) • Montáž na strop do inst. krabice, detekční úhel 360° • Nastavení světelné citlivosti 2 až 2000 lux • Nastavení času zpožděného vypnutí 10 s až 5 min. • Snímaná oblast kruhová, dosah 3 m při montážní výšce 2,4 m • Pro začlenění do RF systému použijte binární vstup 230V (CBEU-02/01) • Pro spínání osvětlení závislé na pohybu a intenzitě, home & kanceláře.. strana - 6

  7. Detektor pohybu360°, CSEZ-01/13 strana - 7

  8. Detektor pohybu 360°, CSEZ-01/13 strana - 8

  9. Detektor pohybu360°, CSEZ-01/13 Možnosti využití výstupního kontaktu strana - 9

  10. Senzor osvětlení vnitřní 0-10V, CSEZ-01/14 • Montáž na strop nebo zeď pro vnitřní prostory, IP20 • Měří intenzitu dle nastavení v jednom rozsahu: 3-300, 30-3k,300-30k, 600-60k lux (lineární přepočet na výstupní napětí 0-10 V) • Externí napájení 24 VDC • Analogový výstup 0-10 VDV, pro začlenění do RF systému použijte analogový vstup (CAAE-02/01) • Pro řízení osvětlení nebo rolet dle vnitřní intenzity osvětlení strana - 10

  11. Senzor osvětlení venkovní 0-10V, CSEZ-01/15 • Montáž na zeď ve venkovních prostorách, IP54 • Měří intenzitu dle nastavení v jednom rozsahu: 3-300, 30-3k,300-30k, 600-60k lux (lineární přepočet na výstupní napětí 0-10 V) • Externí napájení 24 VDC • Analogový výstup 0-10 VDV, pro začlenění do RF systému použijte analogový vstup (CAAE-02/01) • Pro řízení osvětlení nebo rolet dle venkovní intenzity osvětlení strana - 11

  12. Senzor osvětlení vnitřní a venkovní, CSEZ-01/14 a CSEZ01/15 strana - 12

  13. Senzor kvality vzduchu 0-10V, CSEZ-01/16 • Montáž na zeď - pouze vnitřní prostory, IP20 • Detekce širokého rozsahu plynů a par (oproti senzoru CO2 se nespecializuje pouze na únik 1 typu plynu) • Detekuje tělové vůně/pachy, kouř cigaret, aroma kytek, čistící prostředky… • Externí napájení 15 - 24 VDC, 50 mA • Analogový výstup 0-10 VDV, pro začlenění do RF systému použijte analogový vstup (CAAE-02/01) • Pro řízení ventilace - garáže, kuchyně, krby, nízko-energetické domy, automatická ventilace v ložnici otevíráním okna, atd… strana - 13

  14. Senzor kvality vzduchu 0-10V, CSEZ-01/16 • Vyhodnocení kvality oproti standardnímu senzoru C02 strana - 14

  15. Senzor kvality vzduchu 0-10V, CSEZ-01/16 strana - 15

  16. Venkovní senzor vlhkosti a teploty 0-10V, CSEZ-01/16 • Montáž na zeď - pro venkovní použití, IP54 • 1. senzor pro měření relativní vlhkosti 5-95% (0-10 VDC) • 2. senzor pro měření venkovní teploty (PT1000), rozsah -20 až 60°C • Externí napájení 15 - 24 VDC, 2 mA • Analogový výstup 0-10 VDV / PT1000, pro začlenění do RF systému použijte analogový vstup (CAAE-02/01) • Pro řízení ventilace a vytápění … strana - 16

  17. Venkovní senzor vlhkosti a teploty 0-10V, CSEZ-01/16 strana - 17

  18. Senzor zaplavení vnitřní, CSEZ-01/18 • Detekce zaplavení, reléový a akustický výstup 85dB • Nástěnná montáž – pouze vnitřní použití, IP20 • Senzor dole, lze vyvést externím kabelem (3m) • Bateriové napájení 9 V • Pro začlenění do RF systému použijte binární vstup bateriový (CBEU-02/02) • Pro vyhodnocení úniku vody – koupelny, myčky…. strana - 18

  19. Senzor zaplavení vnitřní, CSEZ-01/18 strana - 19

  20. Senzor zaplavení vnitřní, CSEZ-01/18 strana - 20

  21. Senzor zaplavení vnitřní, CSEZ-01/18 strana - 21

  22. Detektor kouře vnitřní, CSEZ-01/19 • Detekce kouře - optická/akustická indikace • Alarm: Propojení až 40-ti detektorů kabelem • Od 1.7. 2008 povinně v instalacích • Montáž na strop - pouze vnitřní použití, IP43 • Bateriové napájení 9 V (cca. 2 roky) • Vyhovuje požadavkům ČSN EN 14604, VDE cert. • Pro home aplikace, není do průmyslu • V základní výbavě není detektor vybaven tranzistorovým ani RF modulem Možnost připojení zástrčného modulu: Elektronický výstup: tranzistorový modul, CSEZ-01/20 RF systém: RF modul, CSEZ-01/21 (ve vývoji) strana - 22

  23. Detektor kouře vnitřní, CSEZ-01/19 strana - 23

  24. Detektor kouře vnitřní, CSEZ-01/19 strana - 24

  25. Detektor kouře vnitřní, CSEZ-01/19 strana - 25

  26. Detektor kouře vnitřní, CSEZ-01/19 strana - 26

  27. Detektor kouře vnitřní, CSEZ-01/19 strana - 27

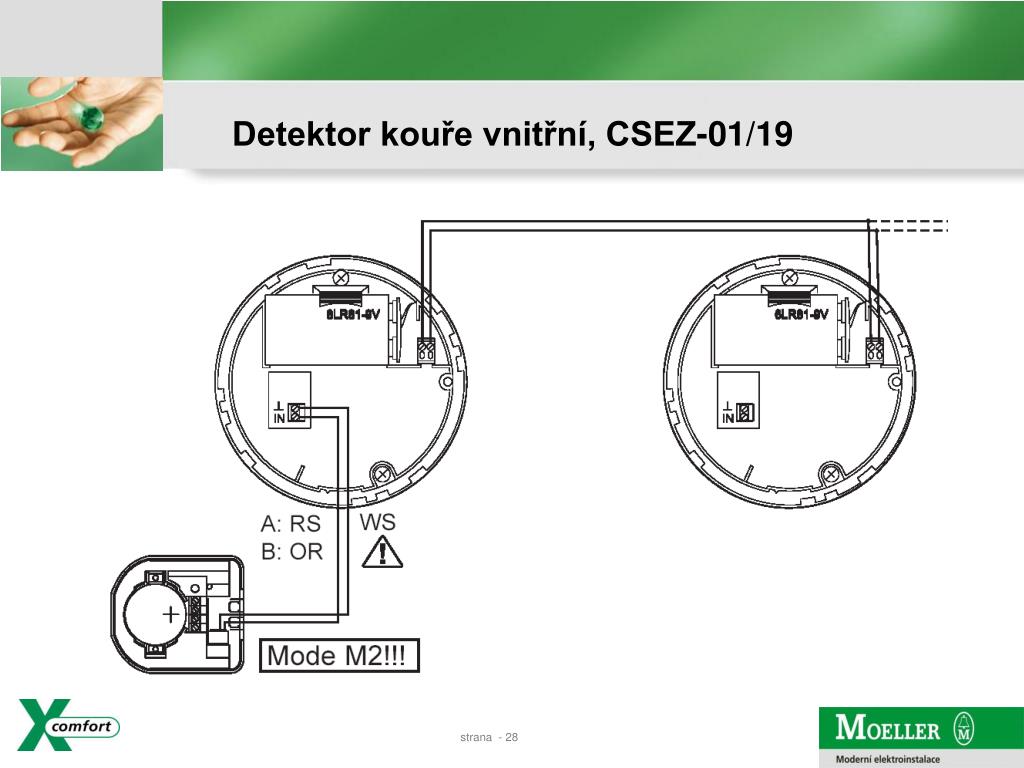

  28. Detektor kouře vnitřní, CSEZ-01/19 strana - 28

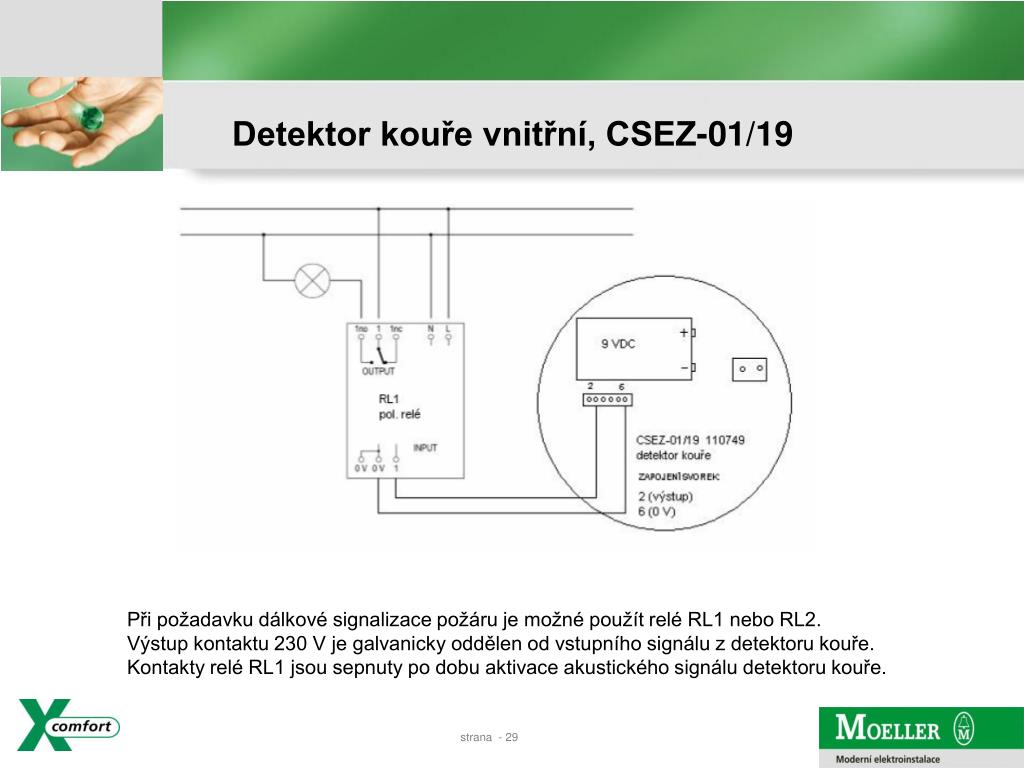

  29. Detektor kouře vnitřní, CSEZ-01/19 Při požadavku dálkové signalizace požáru je možné použít relé RL1 nebo RL2. Výstup kontaktu 230 V je galvanicky oddělen od vstupního signálu z detektoru kouře. Kontakty relé RL1 jsou sepnuty po dobu aktivace akustického signálu detektoru kouře. strana - 29

  30. Děkujeme za Vaši pozornost ! We keep power under control strana - 30
