  1. Colégio Ari de Sá Cavalcante Introdução à Óptica Geométrica Física 1 PROF. RODRIGO LINS

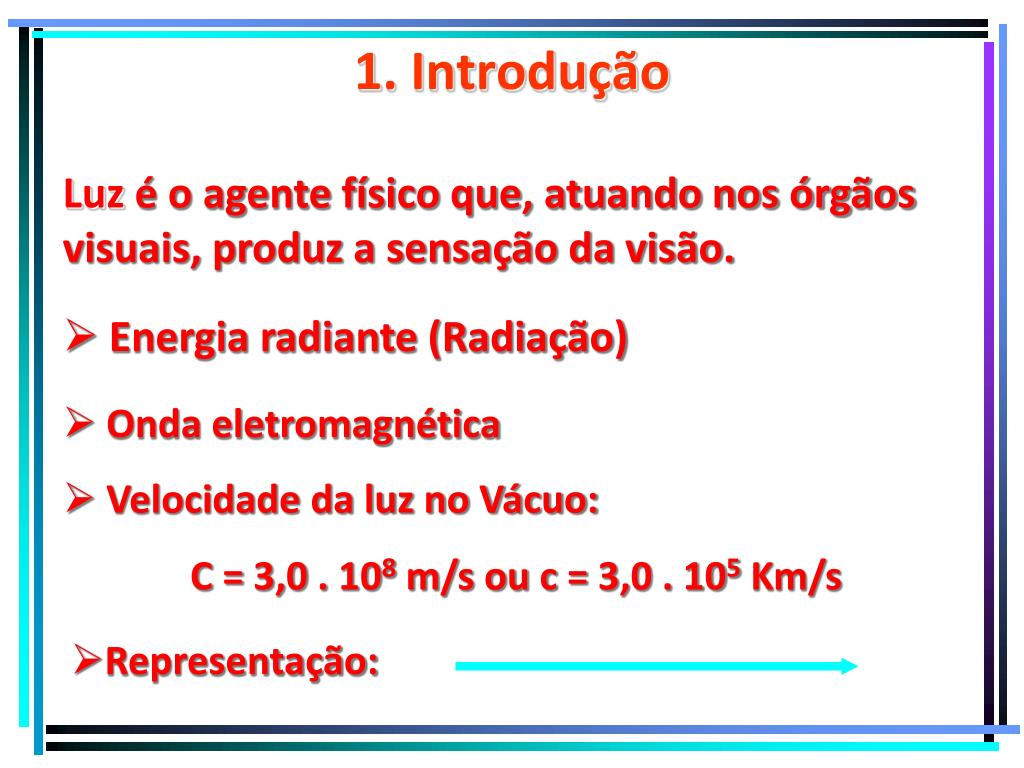

  2. 1. Introdução Luz é o agente físico que, atuando nos órgãos visuais, produz a sensação da visão. • Energia radiante (Radiação) • Onda eletromagnética • Velocidade da luz no Vácuo: C = 3,0 . 108 m/s ou c = 3,0 . 105 Km/s • Representação:

  3. 2. Feixes de Luz • Convergente • Divergente • Paralelos

  4. 3. Fontes luminosas Primária corpos que emitem luz própria Ex: o Sol, a chama de uma vela, as lâmpadas (quando acesas) etc. Fonte de luz Secundária corpos que enviam a luz que recebem de outras fontes Ex: a Lua, as nuvens, uma árvore, as lâmpadas (quando apagadas) etc.

  5. 3. Fontes luminosas Pontual (Puntiforme) dimensões são irrelevantes em comparação com as distâncias da F.L. Fonte de luz Extensas dimensões não-desprezíveis em relação à distâncias da F.L.

  6. 4. Classificação dos Meios 4.1 Meios Transparentes Permite uma visão nítida dos objetos; 4.1 Meios Translúcidos Permite uma visão parcial dos objetos;

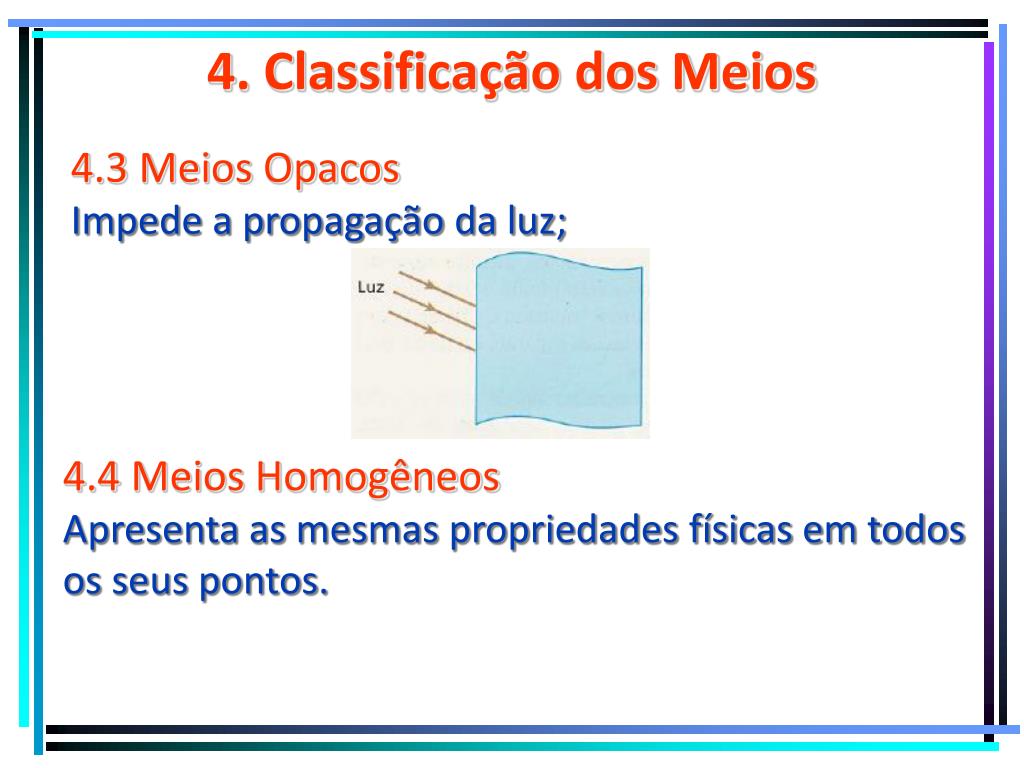

  7. 4. Classificação dos Meios 4.3 Meios Opacos Impede a propagação da luz; 4.4 Meios Homogêneos Apresenta as mesmas propriedades físicas em todos os seus pontos.

  8. MEIOS ÓPTICOS

  9. Ilusão de óptica ! Não é o que lhe parece O que você vê nem sempre é o que você pensa que é. Aprendemos a perceber ou entender o que estamos olhando, logo, ficamos acostumados a como as coisas devem ser. Algumas vezes, porém, nosso cérebro capta pistas falsas. Outras vezes nossos cérebros preenchem os pedaços que faltam. Nossos cérebros provocam ilusões de óptica em ambos os modos. A ilusão de óptica que você mais vê é a televisão. As imagens da TV não estão em movimento. A televisão é, na verdade, um conjunto de imagens estáticas que aparentam movimento quando mostradas muito rapidamente.

  10. O nossocérebro De aorcdo com umapqsieusa de umauinrvesriddaeignlsea, nãoipomtraemqaulodrem as lrteas de umaplravaaetãso, a únciacsioaiprotmatne é que a piremria e útmlialrteasetejasm no lgaurcrteo. O rsetopdoe ser umabçguanattaol, quevcoêanidapdoelersempobrlmea. Itso é poqruenósnãolmeoscdaalrteaisladoa, mas a plravaacmoo um tdoo. Sohw de bloa.

  11. 5. Princípios da óptica geométrica 5.1 Princípio da Independência dos R.L. Os raios de luz de um feixe são independentes.

  12. 5. Princípios da óptica geométrica 5.2 Princípio da Reversibilidade dos R.L. O caminho de um raio de luz não se modifica quando permutamos as posições da fonte e do observador.

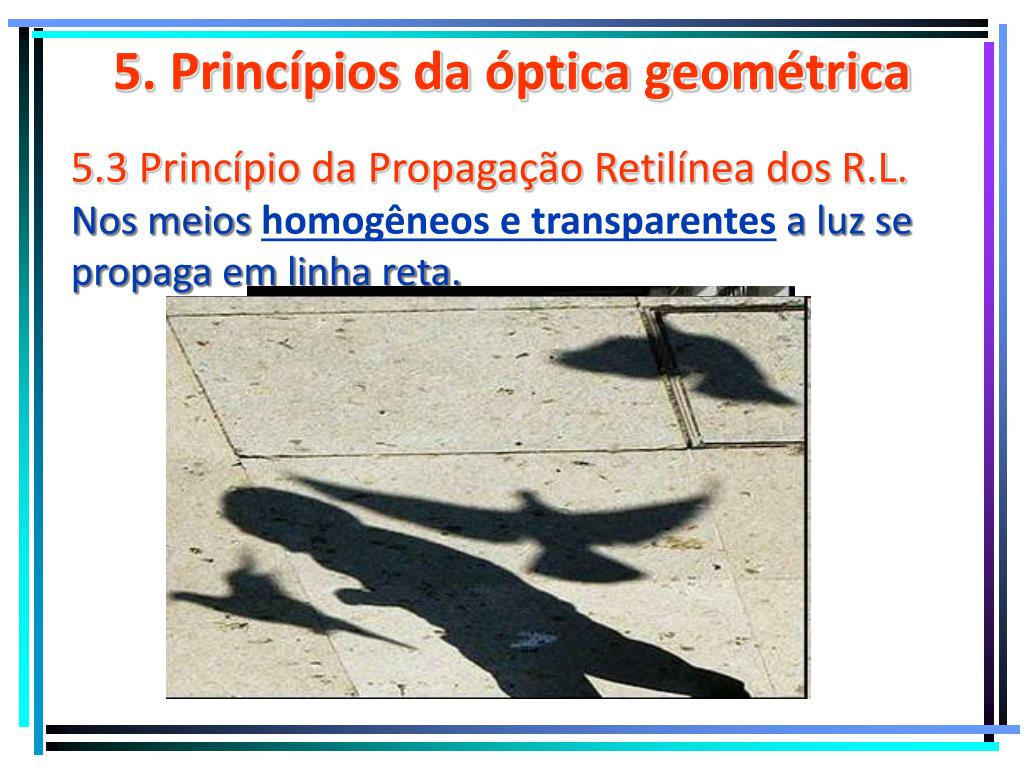

  13. 5. Princípios da óptica geométrica 5.3 Princípio da Propagação Retilínea dos R.L. Nos meios homogêneos e transparentes a luz se propaga em linha reta.

  14. Fases da Lua

  15. ECLIPSE Os eclipses ocorrem devido ao princípio da propagação retilínea da luz e podem ser : ou Solar Lunar

  16. ECLIPSE SOLAR A lua se encontra disposta entre o sol e a terra. Fase da lua : LUA NOVA

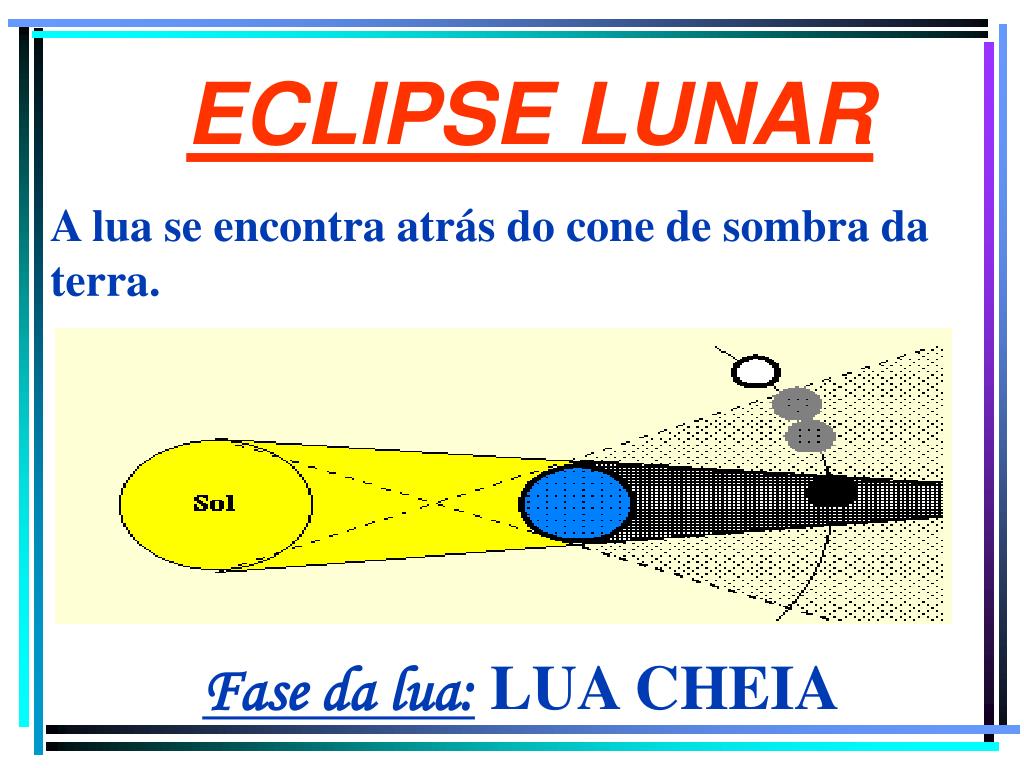

  17. ECLIPSE LUNAR A lua se encontra atrás do cone de sombra da terra. Fase da lua: LUA CHEIA

  18. Saiba a razão . Se durante um mês temos uma lua cheia e uma lua nova então por que não ocorre eclipse todo mês ?

  19. Porque o plano de translação da órbita da terra não é o mesmo plano de translação da órbita da lua, existe uma inclinação de aproximadamente 5,2° entre eles.

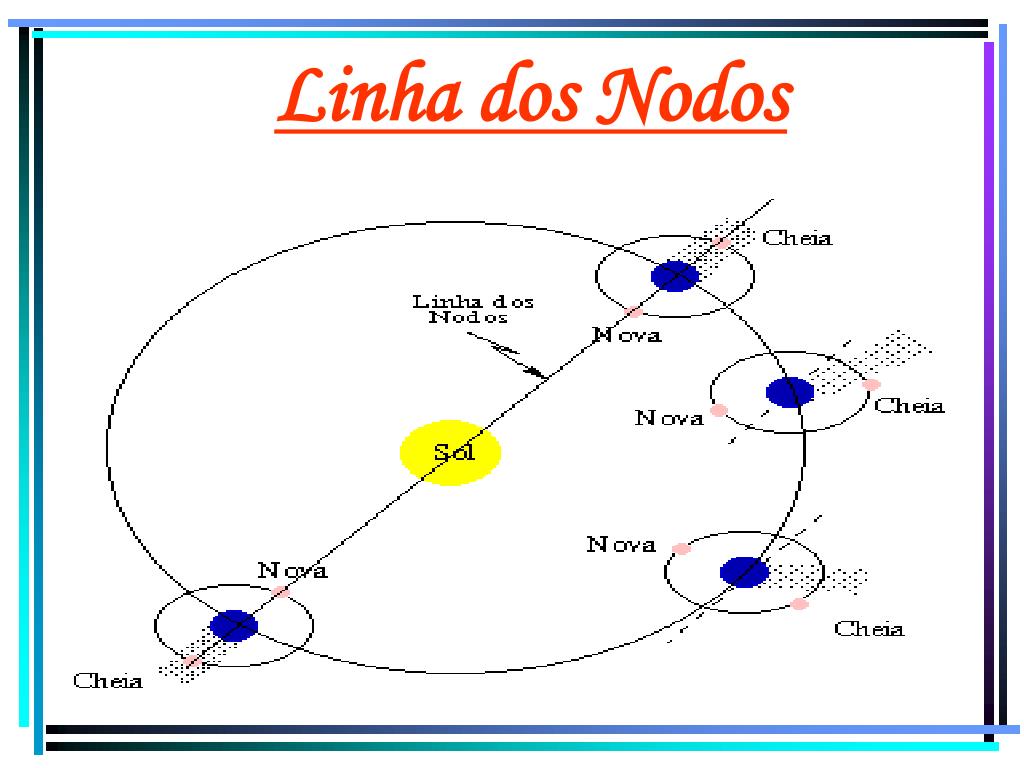

  20. Linha dos Nodos

  21. Planos de Translação

  22. Composição da Luz Branca A luz branca ou também chamada de policromática e é composta pelas cores : Vermelho,Laranja, Amarelo,Verde, Azul, Anil e Violeta

  23. 6. Cor dos objetos Luz Branca Luz Vermelha Cor Azul Preto Luz Amarela Luz Azul Azul

  24. 7. Reflexão da luz Leis da Reflexão Reflexão é o fenômeno que consiste no fato de a Luz voltar a se propagar no meio de origem, após incidir na superfície de separação desse meio com outro. 1ª Lei da Reflexão: 2ª Lei da Reflexão: N RR RI i = r i r O raio incidente, a reta normal e o raio refletido são coplanares. Superfície LISA refletora

  25. NOTA!! Incidência Normal: Incidência Rasante: N N i = r = 900 i = r = 00 900 . 900 .

  26. 7. Reflexão da luz 7.1 Reflexão Regular RR RI

  27. 7. Reflexão da luz 7.1 Reflexão Difusa (Difusão) N RR RI

  28. Ponto Objeto: é um ponto formado por raios de luz que incidem no sistema óptico. PONTO OBJETO IMPROPRIO PONTO OBJETO VIRTUAL PONTO OBJETO REAL

  29. Ponto Imagem: Formado por raios de luz que emergem do sistema óptico. PONTO IMAGEM VIRTUAL PONTO IMAGEM IMPRÓPRIA PONTO IMAGEM REAL

  30. CÂMARA ESCURA DE ORIFÍCIO Baseia-se também no princípio da propagação retilínea da luz.

  31. Da figura temos uma semelhança entre os triângulos de onde é válida a relação : ONDE: D H = D= Distância do objeto d = Distância da imagem H =Altura do objeto h =Altura da imagem d h
