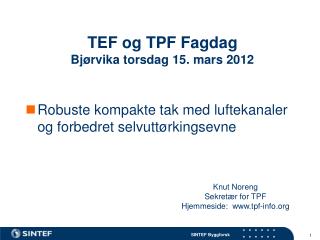

  1. TEF og TPF Fagdag Bjørvika torsdag 15. mars 2012 • Robuste kompakte tak med luftekanaler og forbedret selvuttørkingsevne Knut Noreng Sekretær for TPF Hjemmeside: www.tpf-info.org

  2. Robuste kompakte tak med lufte-kanaler og økt selvuttørkingsevneArbeidet er utført i forskningsprogrammet Robust støttet av Forskningsrådet og i samarbeid med TPF.Knut Noreng, Marius Kvalvik og Sivert Uvsløkk Hensikt: Å prøve ut i praksis om resultatene fra teoretiske studier faktisk fungerte som forventet, uttørking opptil ca 2 l/m2 pr år.

  3. Planlegging – taket: 11,3 x 5,5 m

  4. Måleoppsett • Differansetrykket over luftekanalene måles for å finne luftmengden som går gjennom luftekanalene • Relativ luftfuktighet måles i begge ender av luftekanalene, og inne i selve luftekanalene • I tillegg måles trefukt i treprober i luftekanelene, i parapet og nederst i isolasjonssjiktet, i noen av disse punktene måles både fukt og temperatur.

  5. Utprøving i pilotprosjekt i Byggforsk sitt forsøkshus på VollFørst måtte taket ombygges og klargjøres

  6. Oppbygging og oppfukting Til sammen 4.1 liter vann ble tilført pr m2 62 m2 – til sammen 255 liter

  7. Måleperioden startet 20. oktober 2010, og pågår fortsatt

  8. Måleresultater

  9. Måleresultater

  10. Måleresultater

  11. Sammenheng mellom vindhastighet og strømningshastighet i luftekanalene

  12. Selvuttørking • På for øvrig like tak med lengde 11m viser beregninger for: • Kanaler bxh = 30x20 mm c/c 200 følgende uttørkingen i: • Trondheimsklima • Osloklima

  13. Selvuttørking • På for øvrig like tak med lengde 11m viser beregninger for: • Kanaler bxh = 40x30 mm c/c 300 følgende uttørkingen i: • Trondheimsklima • Osloklima

  14. God selvuttørking - Konklusjoner • Jo større luftekanalene er og jo mindre avstanden mellom dem er, jo større blir selvuttørkingen, - men det blir også varmetapet • Med små kanaler, bxh = 30x20 mm c/c = 200 mm, i Trondheimsklima: Uttørking ca 1 l/m2 pr år • Med større kanaler, bxh = 40x30 mm c/c = 300 mm, i Osloklima: Uttørking ca 2 l/m2 pr år • Målingene stemmer godt overens med beregningene

  15. Anbefalt løsning med LUFTEÅPNINGER I SUGSONEN PÅ PARAPETENE Lufting via siden mot takflaten på parapeten – sugsiden – og med god skjerming mot regn- og snøinndrev, bla ved bruk av filt i lufteåpningen.

  16. Oppsummering • Luftekanalene bidrar til økt selv-uttørking av taket • Byggforsk sin anbefaling er: Kanaldybde: 20 – 30 mm Kanalbredde: 30 – 40 mm Senteravstand: 200 – 300 mm • Med kanalene valgt i beregningene, b x h = 40 x 30 mm, og senteravstand 300mm, er selvuttørkingen ca. 50% av det man får i et luftet isolert skråtak
