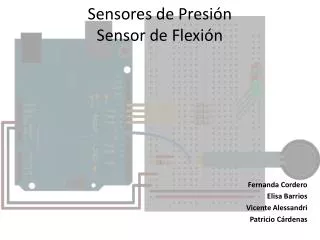

Sensores de Presión Sensor de Flexión

1. Sensores de PresiónSensor de Flexión Fernanda Cordero Elisa Barrios Vicente Alessandri Patricio Cárdenas

2. ¿Qué es un sensor? Un sensor es un dispositivo diseñado para recibir información de una magnitud del exterior y la transformar en una magnitud eléctrica, para que la podamos cuantificar y manipular.

3. Sensores: • Sensor de fuerza resistivo – Circular • Sensor de fuerza resistivo – Cuadrado • Sensor Flexión

4. Sensor de Presión • El sensor de presión FSR (Sensor de Fuerza Resistivo) • Detecta presión física o peso • Presenta una sensibilidad a la fuerza que esta optimizada para poder controlarlo por toque humano de dispositivos electrónicos

5. El sensor disminuye la resistencia (en ohms) cuando aumenta la fuerza aplicada a la superficie activa.

6. Sensor de fuerza resistivo – Circular • Su resistencia varía según su fuerza o presión aplicada en el área circular (2 cm de diámetro) • Al no ser presionado su resistencia es superior a 1MΩ • Su rango de presión varia de 100 gramos a 10 Kg • Desventajaes que no son muy precisos en sus mediciones

7. Sensor de fuerza resistivo – Cuadrado • Posee una superficie cuadrada de 4.4x4 centímetros • Al no ser presionado su resistencia es superior a 1MΩ • Su rango de presión varia de 100 gramos a 10 Kg • Desventaja es que no son muy precisos en sus mediciones

8. Sensor de Flexión • El sensor de flexión mide 7cm de largo • Al ser flexionado su resistencia aumenta • La resistencia cambia solo doblando hacia un lado el sensor • Resistencia cambia aproximadamente 30-40 kohmsa 90º de ángulo

9. Usos del Sensor de Flexibilidad Usos Sensor de Presión

10. Prender un LED con FSR

11. Circuito para medir el peso
