1. ENG03376 - ENSAIOS MECÂNICOS INTRODUÇÃO Ricson Rocha de Souza Departamento de Engenharia Mecânica Universidade Federal do Rio Grande do Sul 2010

2. Introdução Súmula • Introdução • Ensaio de tração/Compressão. • 3. Ensaios relacionados à fratura frágil: ensaio de impacto (Charpy e Izod), ensaio de tração por impacto, ensaio de retenção de trinca, etc... • 4. Ensaios de dureza: Brinell, Rockwell, Vickers, Shore • e micro dureza. • 5. Ensaios de toleramento e flexão.

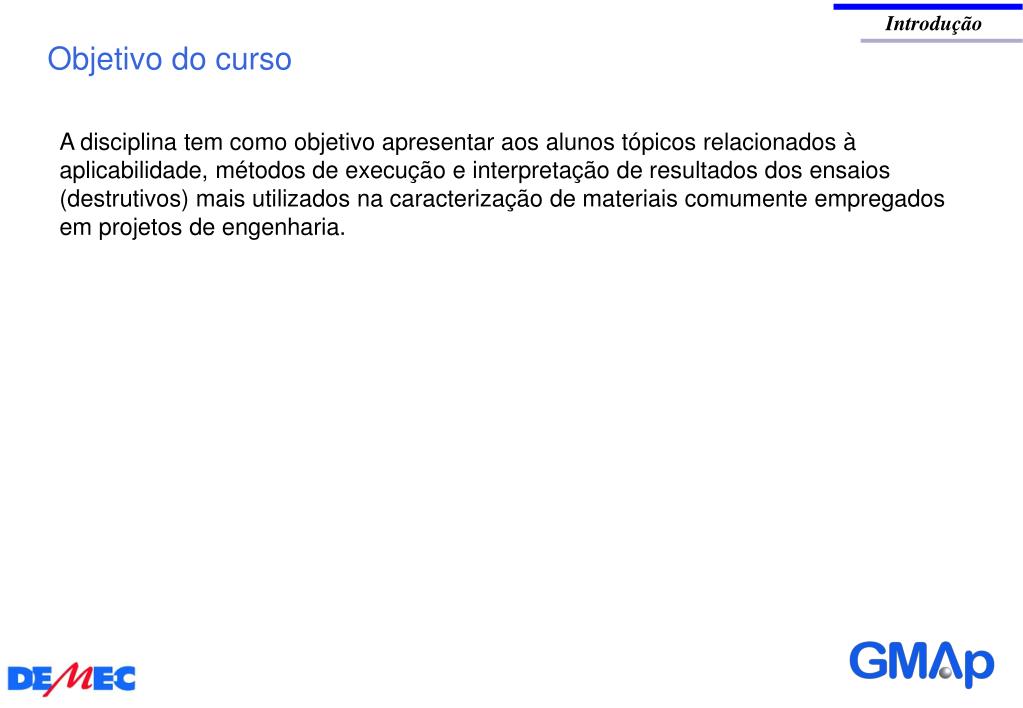

3. Introdução Objetivo do curso A disciplina tem como objetivo apresentar aos alunos tópicos relacionados à aplicabilidade, métodos de execução e interpretação de resultados dos ensaios (destrutivos) mais utilizados na caracterização de materiais comumente empregados em projetos de engenharia.

4. Introdução Metodologia Aulas expositivas (slides) serão disponibilizadas aos alunos através dos ambientes de EAD da universidade. Aulas práticas de acordo com a disponibilidade de recursos do laboratório do GMAp/DMEC.

5. Introdução Provas Ensaio de tração (real e convencional) Ensaios relacionados à fratura frágil Ensaio de torção Ensaio de compressão PROVA 1 (N1) ~ 9a semana Ensaio de fadiga Ensaio de fluência Ensaios de dureza Ensaios de fabricação PROVA 2 (N2) ~ 18a semana O aluno que não atingirem média final da disciplina maior ou igual a 6,0 terá direito à recuperação através de uma prova de exame final. EXAME FINAL ~ 19a e 20a semana Todo o conteúdo da disciplina será abordado no exame final. Conceito C para o aluno que obtiver mais que 60% de aproveitamento.

6. Introdução Critério de avaliação M = [N1+N2]/2 M = Média final N1= Nota na primeira prova (0 a 10) N2= Nota na segunda prova (0 a 10) O aluno que obtiver média maior que 6,0 será aprovado com conceito definido como segue: Conceito A : M >= 9,0 Conceito B : 7,5<= M < 9,0 Conceito C : 6,0<= M < 7,5 Conceito D: M < 6,0 EXAME FINAL – Nota >=6,0 = Conceito C

7. CRONOGRAMA Introdução 2º SEMESTRE - 2010 1ª semana - Dia 12.08.2010: Introdução 2ª semana - Dia 19.08.2010: Ensaio de tração 3ª semana - Dia 26.08.2010: Ensaio de tração 4ª semana - Dia 02.09.2010: Ensaio de torção 5ª semana - Dia 09.09.2010: Ensaio de torção 6ª semana - Dia 16.09.2010: Ensaios relacionados à fratura frágil 7ª semana - Dia 23.09.2010: Ensaios relacionados à fratura frágil 8ª semana - Dia 30.09.2010: Ensaio decompressão 9a semana - Dia 07.10.2010: PROVA 1 10a semana - Dia 14.10.2010: Ensaio de fadiga 11ª semana - Dia 21.10.2010: SEMANA ACADÊMICA 12ª semana - Dia 28.10.2010: Ensaio de fadiga 13ª semana - Dia 04.11.2010: Ensaio de fluência 14ª semana- Dia 11.11.2010: Ensaio de fluência 15ª semana - Dia 18.11.2010: Ensaio de dureza 16ª semana - Dia 25.11.2010: Ensaios de dureza 17ª semana - Dia 02.12.2010: Ensaios de fabricação 18ª semana - Dia 09.12.2010: Ensaios de fabricação 19ª semana - Dia 16.12.2010: PROVA 2 20ª semana - Dia 23.12.2010: EXAME FINAL

8. BIBLIOGRAFIA SUGERIDA Introdução Básica Essencial • AMAURI GARCIA, JAIME ALVARES SPIM E CARLOS ALEXANDRE DOS SANTOS - ENSAIOS DOS MATERIAIS - Editora Editora LTC (ISBN: 8521612214) • Sérgio Augusto de Souza - Ensaios Mecânicos de Materiais Metálicos - Editora Edgar Blücher (ISBN: 9788521200123) • Básica • Davis, H.E., Troxell, G.E. e Hauck, G.F.W. - The Testing of Engineering Materials - Editora McGraw-Hill • Dieter, G. E. - Metalurgia mecânica - Editora Editora Guanabara Koogan • Complementar • Michael Ashby, David Jones - ENGENHARIA DE MATERIAIS - VOLUME 1 - UMA INTRODUÇÃO A PROPRIEDADES, APLICAÇÕES E PROJETO - Editora ELSEVIER (ISBN: 978-85-352-2362-0)

9. Introdução Significado de Ensaio Mecânico • Controle de Produção (ensaios de rotina): • Pesquisa e desenvolvimento de materiais: máquinas industriais laboratórios de análise ou de indústria erro de máquina de até 1% máquinas mais precisas, com controladores mais sensíveis que as máquinas de rotina Ensaios Mecânicos = Aplicação de esforço (tração, compressão, etc.) RESISTÊNCIA DO MATERIAL

10. Introdução Significado de Ensaio Mecânico Escolha do ensaio mecânico depende: finalidade do material tipos de esforços que o material vai sofrer propriedades mecânicas que se deseja medir Fatores determinantes para um ensaio mecânico (especificações do produto): quantidade das amostras tamanho das amostras região e maneira de retirar as amostras

11. Introdução Significado de Ensaio Mecânico Ensaios mecânicos podem também, junto com a análise química... avaliar tipo de material, processo de fabricação e sua aplicação possível. pode-se dispensar exame metalográfico demorado

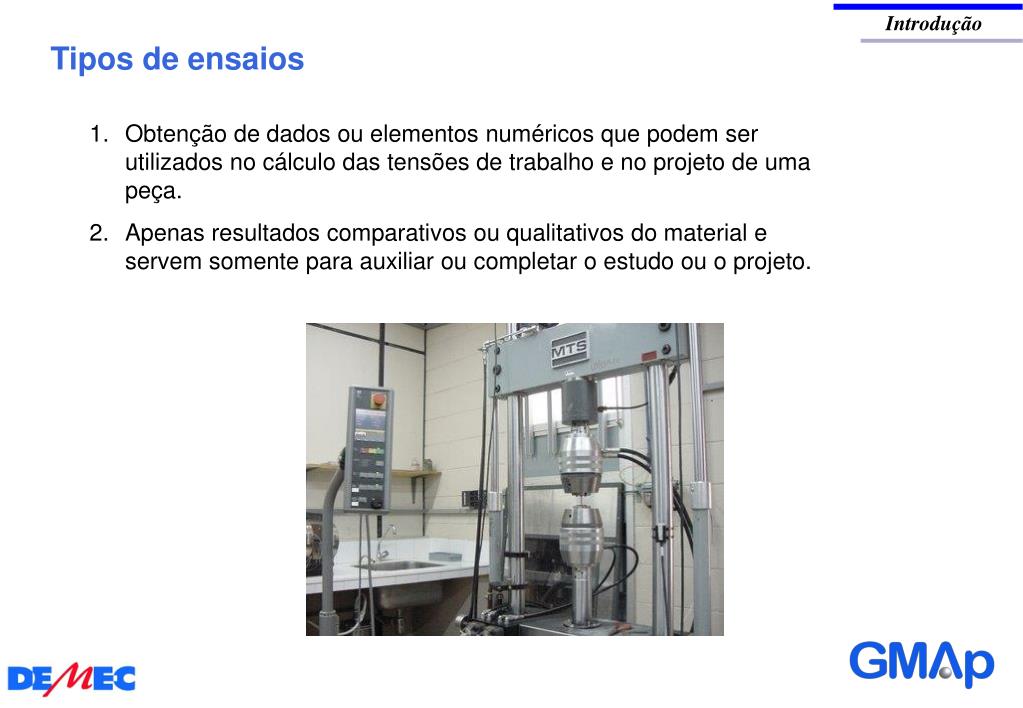

12. Introdução Tipos de ensaios • Obtenção de dados ou elementos numéricos que podem ser utilizados no cálculo das tensões de trabalho e no projeto de uma peça. • Apenas resultados comparativos ou qualitativos do material e servem somente para auxiliar ou completar o estudo ou o projeto.

13. Introdução Normas Técnicas As normas técnicas mais importantes no contexto dos ensaios mecânicos são as que tratam de: • Especificação dos materiais: • valores (ou intervalo de valores) de propriedades mecânicas ou físicas que os materiais devem atender. • número e forma de obtenção de corpos de prova (cp) a serem ensaiados • critérios de aceitação, • tipos de ensaios exigidos para o material. • Métodos de ensaio: • forma de realização dos ensaios, • requisitos para o equipamento de ensaio, • características dos corpos de prova.

14. Introdução Normas Técnicas Principais entidades responsáveis pela elaboração das normas técnicas utilizadas nos ensaios de materiais • ABNT – Associação Brasileira de Normas Técnicas • ASTM – American Society for Testing and Materials • DIN – Deutsches Institut für Normung • BSI – British Standards Institution • ISO – International Organization for Standardization • ASME - American Society of Mechanical Engineers • JIS – Japanese Industrial Standards • SAE – Society of Automotive Engineers • Outras entidades de áreas específicas ou empresas

15. Introdução Unidades Sistema internacional de unidades (SI):

16. Introdução Unidades Conversão de unidades e medidas: Sistema internacional de unidades (SI):
