  1. Институт промышленной экологии Тел.: (+38 044) 453 2862 Тел/факс: (+38 044) 456 9262 e-mail: engeco@kw.ua www.engecology.com Методы и установки для снижения расхода топлива в коммунальной теплоэнергетике А.И.Сигал

  2. По информации ООН: В Украине самая низкая в мире эффективность использования энергоресурсов : 25-40% тепловой энергии теряется в процессе транспортировки 40-60% воды сливается в землю в коммунальных теплосетях ІПЕ

  3. Показатели удельного энергопотребления ІПЕ

  4. Удельное потребление природного газа на доллар ВВП в мире и в Украине ІПЕ

  5. Топливный баланс Украины Общее энергопотребление – 167,1 млн.т.у.т. ІПЕ

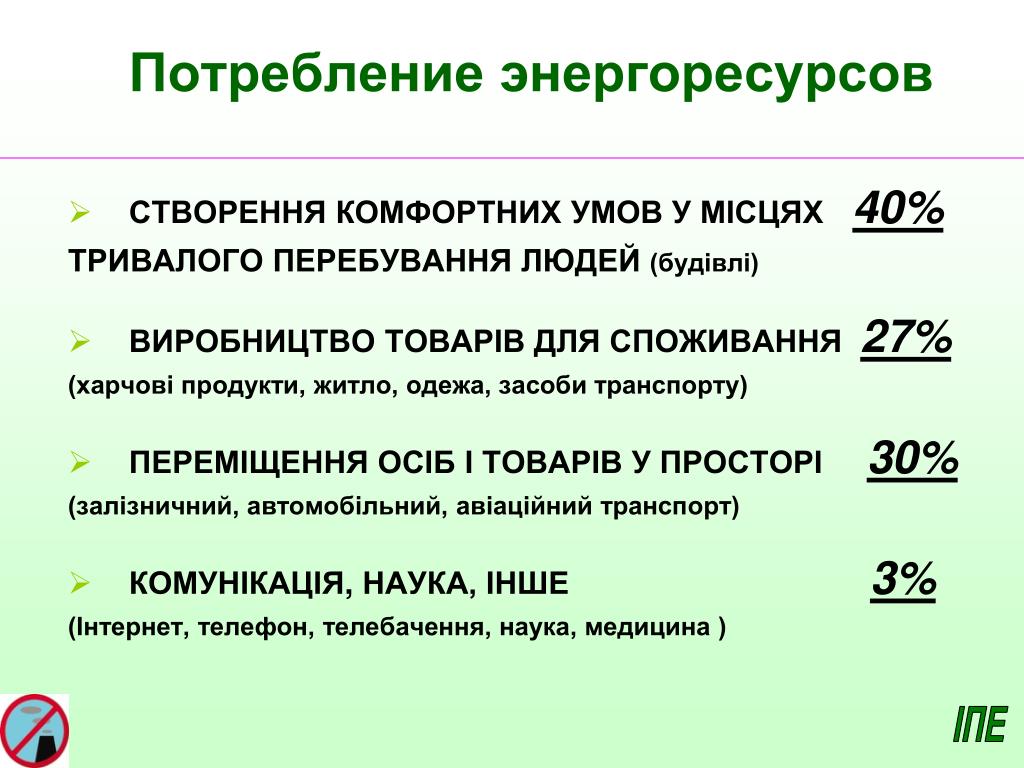

  6. Потребление энергоресурсов • СТВОРЕННЯ КОМФОРТНИХ УМОВ У МІСЦЯХ40% ТРИВАЛОГО ПЕРЕБУВАННЯ ЛЮДЕЙ (будівлі) • ВИРОБНИЦТВО ТОВАРІВ ДЛЯ СПОЖИВАННЯ 27% (харчові продукти, житло, одежа, засоби транспорту) • ПЕРЕМІЩЕННЯ ОСІБ І ТОВАРІВ У ПРОСТОРІ 30% (залізничний, автомобільний, авіаційний транспорт) • КОМУНІКАЦІЯ, НАУКА, ІНШЕ3% (Інтернет, телефон, телебачення, наука, медицина ) ІПЕ

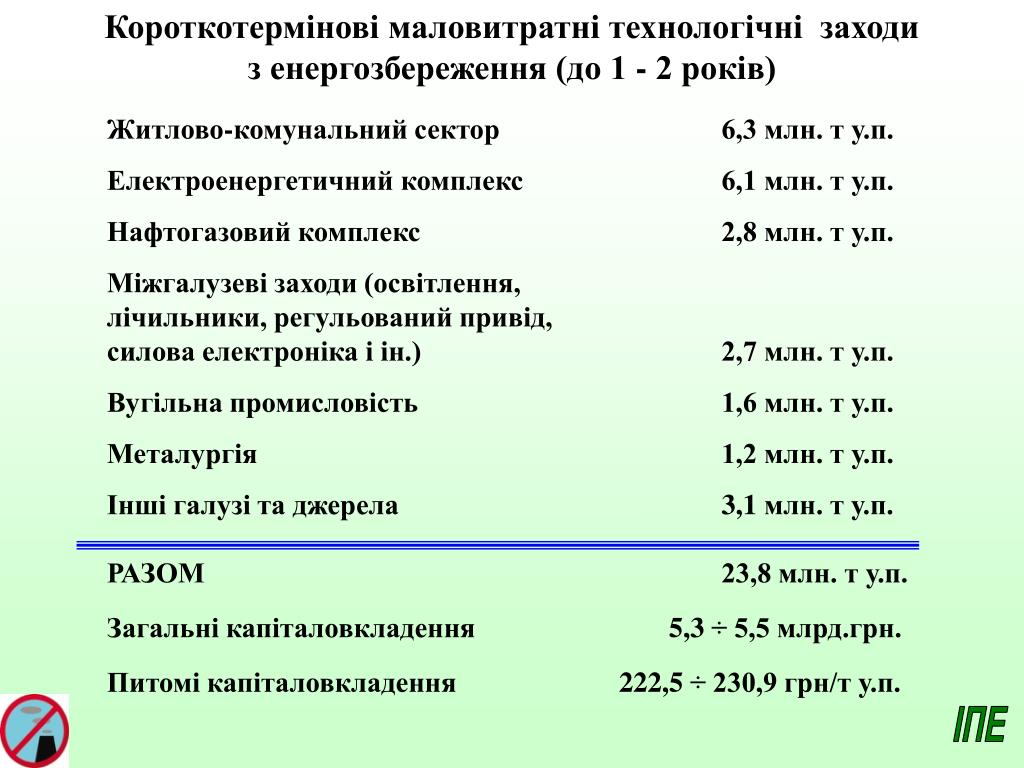

  7. Короткотермінові маловитратні технологічні заходиз енергозбереження (до 1 - 2 років) Житлово-комунальний сектор 6,3 млн. т у.п.Електроенергетичний комплекс 6,1 млн. т у.п.Нафтогазовий комплекс 2,8 млн. т у.п. Міжгалузеві заходи (освітлення,лічильники, регульований привід,силова електроніка і ін.) 2,7 млн. т у.п. Вугільна промисловість 1,6 млн. т у.п. Металургія 1,2 млн. т у.п. Інші галузі та джерела 3,1млн. т у.п.РАЗОМ 23,8 млн. т у.п. Загальні капіталовкладення 5,3 ÷ 5,5 млрд.грн. Питомі капіталовкладення 222,5 ÷ 230,9 грн/т у.п. ІПЕ

  8. Рівень енергетичних витрат за областями, грн на рік на 1 особукоефіцієнт кореляції між рівнем витрат і рівнем урбанізації – 68,5% ІПЕ

  9. Частка енергетичних витрат у сукупних доходах населення за областями, %коефіцієнт кореляції із середньою зарплатою = -16,9% 9 ІПЕ

  10. Сравнительный расход топлива для производства тепла в Украине (г. Артёмовск) и в Литве (г. Нов. Акмяне), кг у. т/Гкал ІПЕ

  11. Цена на природный газ в Украине и Литве в 2011 г. ІПЕ

  12. Цена на тепловую энергиюв Украине и Литве в 2011 г ІПЕ

  13. Стоимостьотопления разными видами топлива дома площадью 200 м2 (за год)   ІПЕ

  14. При расчете диаграммы приняты следующие исходные условия: - дом хорошо утеплен (расчетное пиковое теплопотребление составляет 15 кВт);- цена электричества составляет 0,25 грн/кВт*ч;- цена газа составляет 0,48 грн/м3;- цена дизтоплива составляет 5680 грн/т. * При расходе газа свыше 6000 м3, когда теплопотери дома составляют более 20 кВт, стоимость газа составит 0,98 грн/м3 (пересчитано с сохранением пропорции для 15 кВт).   ІПЕ

  15. Коэффициент использования энергии топлива ІПЕ

  16. Удельные эксплуатационные расходы энергоресурсов в отрасли на производство 1 Гкалтеплоты в Украине: 185 - 190 кгу.т. Удельные эксплуатационные расходы энергоресурсов в отрасли на производство 1 Гкалтеплотыв странах ЕС: 130 - 140 кгу.т. Перерасход энергоресурсов приводит к выбросам в атмосферу соответственно около 45 г/MДжСО2, и около 25 г/MДж СО2 Потенциал снижения удельных вибросов СО2 в коммунальной теплоэнергетике достигает: 20 г/MДж ІПЕ

  17. ІПЕ

  18. ПОТЕРИ В ТОПЛИВНОМ ЦИКЛЕ на добычу и подготовку топлива - 22-32%; с химическим недожогом - 1,5-2%; с механическим недожогом - до 5%; с дымовыми газами - 10-25%; ИТОГО на выходе из котельной - до 50% в сетях – 8-25%; у потребителя - 25-30%. ПОЛЕЗНО ИСПОЛЬЗУЕТСЯ – 10-20% ІПЕ

  19. Стоимость мероприятий по экономии 1 тыс. м3 природного газа • Модернизация котельного оборудования – 200 тыс. грн. • Замена теплотрасс – 600 тыс. грн. • Утепление зданий – 2 млн. грн. ІПЕ

  20. ОСНОВНЫЕ МЕТОДЫ МАЛОЗАТРАТНОЙ РЕКОНСТРУКЦИИ КОММУНАЛЬНОЙ ЭНЕРГЕТИКИ (за базовый принят удельный расход 0.149 кг/МВтч) Реконструкция устаревших котлов небольшой производительности – 5-7% экономии: • замена горелок • интенсификация топочного теплообмена • перевод котлов на газ • развитие хвостовых поверхностей • применение облегченной обмуровки ІПЕ

  21. Сокращение потребления природного газа за счёт замены котлов мощностью до 1 МВт • КПД устаревших котлов ≤ 80% • КПД современных котлов ≥ 92% • Количество котлов малой мощности ≈ 41000 шт. • Из них подлежащих первоочередной замене ≈ 5000 шт. • Сокращение потребления природного газа ≈ 230 млн. м3/год • Экономия средств на газ ≈ 840 млн. грн./год • Полные капитальные затраты (включая проектные работы, демонтаж старого оборудования, монтажные и пуско-наладочные работы нового оборудования, закупку основного и вспомогательного оборудования для котельных) ≈ 1680 млн. грн. Предполагаемый срок окупаемости 2-3 года ІПЕ

  22. Сокращение потребления природного газа за счёт реконструкции котлов мощностью от 7 до 116 МВт (в котельных ЖКХ Украины) • КПД большинства установленных котлов = 85…90 % • КПД современных котлов = 92…94 % • Количество котлов в котельных ЖКХ = 1327 • Сокращение потребления природного газа = 250 млн. м3/год • Экономия средств на газ = 601 млн. грн./год • Реконструкция оборудования в зависимости от типа котла включает: • а) замену горелочных устройств на современные на всех котлах; • б) модернизацию автоматики на большей части котлов; • в) замену конвективных поверхностей нагрева на новые из трубы Ø32 мм в котлах типа ТВГ и КВГ, которых 59% (783) от общего количества. • Полные капитальные затраты на реконструкцию (включая проектные работы, демонтаж оборудования, монтажные и пуско-наладочные работы реконструированных котлов) = 1 057 млн. грн. • Предполагаемый срок окупаемости = 1,8 года ІПЕ

  23. ОСНОВНЫЕ МЕТОДЫ МАЛОЗАТРАТНОЙ РЕКОНСТРУКЦИИ КОММУНАЛЬНОЙ ЭНЕРГЕТИКИ (продолжение) Повышение эффективности использования топлива в крупных котлах – 7-9% экономии: • замена горелок • установка теплоутилизаторов: - мазутоподогревателей - воздухоподогревателей - экономайзеров ІПЕ

  24. 8 тыс. котлов (малые – до 10 МВт) - замена на новые: - 1600 на электрические – экономия 0,15 млрд. м3/год природного газа – 1,5% - 500 на угольные котлы 6-10 МВт – экономия 0,6 млрд. м3/год природного газа – 6%* - 500 на мазутные котлы (там, где сохранилось мазутное хозяйство) – экономия 0,13 млрд. м3/год природного газа – 1,3%* - 1800 на котлы на биомассе (солома, дрова, торф) – экономия 0,6 млрд. м3/год природного газа – 6% ИТОГО: возможная экономия природного газа 23,3% *не может рассматриваться как мероприятие согласно Киотского протокола, так как приводит к росту выбросов СО2 ІПЕ Мероприятия

  25. крупных котлоагрегатов (20-100 Гкал/час) заменяются на тепловые насосы и когенерационные ТЭЦ – экономия 1 млрд. м3/год природного газа (10%) Использование котлов на биогазе, шахтном метане, свалочном газе, бытовых отходах – экономия 0,5 млрд. м3/год природного газа (5%) Ремонт теплотрасс и установка индивидуальных тепловых пунктов – экономия 0,7 млрд. м3/год природного газа (7%) Мероприятия ІПЕ

  26. Мероприятия могут обеспечить экономию: 5,1 млрд. м3/год (51,3%) в том числе по быстро внедряемым мероприятиям 20,5% а также - снижение выбросов парниковых газов на 10 млн. т СО2-экв. ІПЕ

  27. Необходимые вложения: в замену и реконструкцию котлов – 1 млрд. грн. (окупаемость 2,5 года) в утилизаторы теплоты – 0,5 млрд. грн. (окупаемость 2 года) в тепловые насосы – 4 млрд. грн. (окупаемость 20 лет) ІПЕ

  28. Пріоритетне біоенергетичне обладнання, яке може бути встановлене в Україні до 2015 р. 28 Заміщення ПГ: 700 грн/1000 м3*5.57млрд.м3/рік = 3900млн.грн/рік

  29. Обсяги економії та заміщення використання природного газу і зменшення викидів парникових газівна період 2010-2011 рр. в сфері теплозабезпечення України

  30. ІПЕ ВОДОГРЕЙНЫЙ ВОДОТРУБНЫЙ КОТЕЛ 0,63 МВт ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ 0,63 МВт ПРОИЗВОДИТЕЛЬ ВАТ «КИЕВЭНЕРГОРЕМОНТ» ТОПКА СОСТОИТ ИЗ 12-ТИ ТРЕХХОДОВЫХ ПАКЕТОВ ИЗ ТРУБЫ 32Х3,5 КПД не ниже 92% ЭМИССИЯ NOX - 100 мг/м3 ЭМИССИЯ СO - 60 мг/м3 РАЗРАБОТАНЫ НОВЫЕ КОТЛЫ

  31. КОТЕЛ ВОДОГРЕЙНЫЙ ВОДОТРУБНЫЙ КВВ-2,0 ГнТЕПЛОПРОДУКТИВНІСТЮ 2,0 МВт Внедрение котла позволит заменить устаревшие котлы типа “НИИСТУ-5”, “Минск-1”, “Универсал”, “Энергия” и др. Это увеличит тепловую мощность котельной в 3-5 раз без изменения ее размеров, что резко увеличит экономичность и надежность источников теплоснабжения ІПЕ Котел находится на уровне лучших отечественных и зарубежных аналогов

  32. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КОТЛА КВВ-2,0 Гн(по результатам приемочных испытаний25.11.2002 г.) ІПЕ

  33. СТРУКТУРА ФАКЕЛА В ТОПКЕ КОТЛА ІПЕ Без излучателя С излучателем

  34. ІПЕ Методика расчета граничных удельных норм расхода топлива К3 = 1 + (0,29 t1 - 0,4) 10-2 – ДКВР. ДКВ, ДЕ, ГМ-50-1, ТП, ТС-20, • ШБА, Шухова, КРШ; • К3 = 1 + (0,36 t1 - 0,2) 10-2 – сталеві секційні котли; • К3 = 1 + (0,306 t1 -0,27) 10-2 – чавунні секційні котли; • К3 = 1 + (0,19 t1 - 1,05) 10-2 – КЕ, ВВД, Ланкаширський, КВ, ММ3, Е-0,4/9, У-1/9; • К3 = 1 + (0,06 t1 - 1,85) 10-2 – ТВГ;

  35. ІПЕ Методика расчета граничных удельных норм расхода топлива

  36. ІПЕ

  37. ІПЕ

  38. Территориальные границы проекта: Автономная Республика Крым Город Симферополь Районы – Алуштинский, Джанкойский, Евпаторийский, Керченский, Раздольнинский, Феодосиевский, Ялтинский.

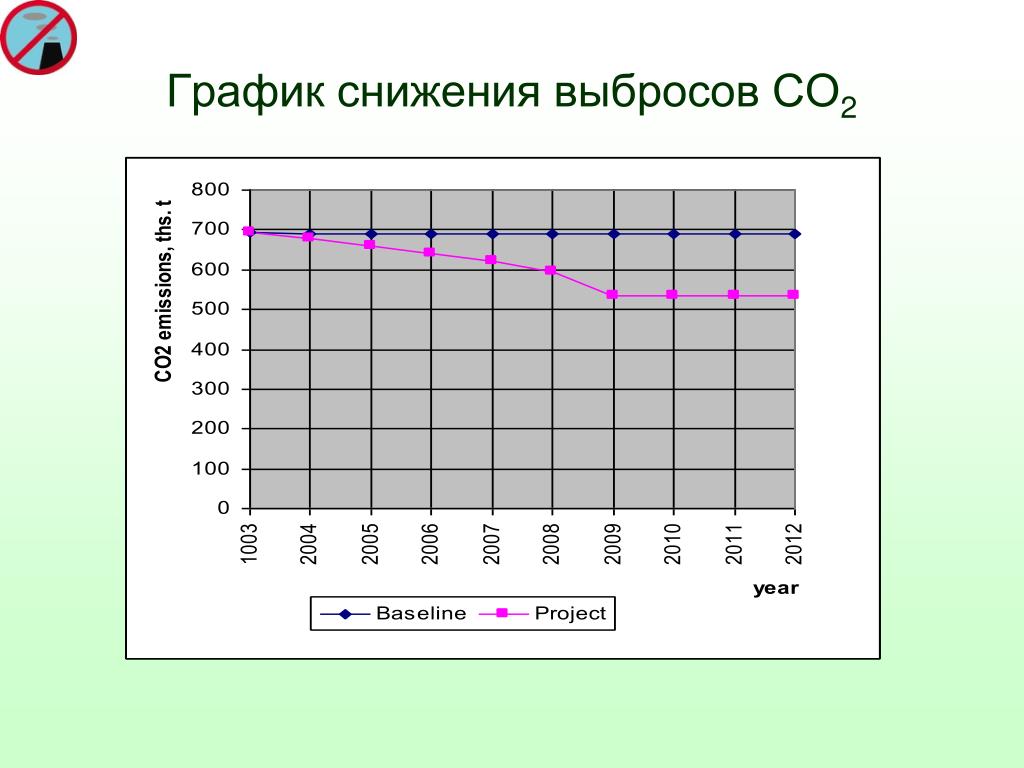

  39. График снижения выбросов СО2

  40. Институт промышленной экологии Тел.: (+38 044) 453 2862 Тел/факс: (+38 044) 456 9262 e-mail: engeco@kw.ua www.engecology.com Благодарю за внимание
