  1. LES PALANQUES Sara El Idrissi 3r. ESO C

  2. DEFINICIÓ DE PALANCA • Una palanca consisteix en una barra rígida recolzada en un punt de suport o fulcre al voltant del qual pot girar. • En aplicar-hi una força (F) en un extrem, s’obté una altra força a l’altre extrem que pot vèncer una resistència (R).

  3. PARTS D’UNA PALANCA Braç de la resistència Braç de la força Força (F) Fulcre Resistència (R)

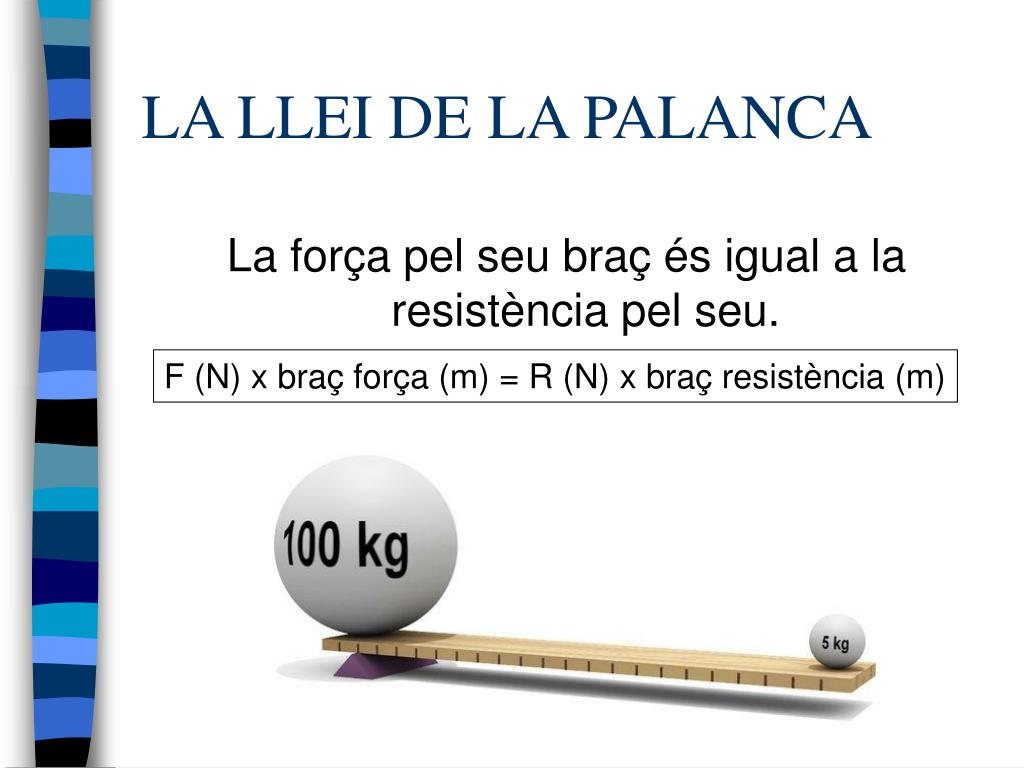

  4. LA LLEI DE LA PALANCA La força pel seu braç és igual a la resistència pel seu. F (N) x braç força (m) = R (N) x braç resistència (m)

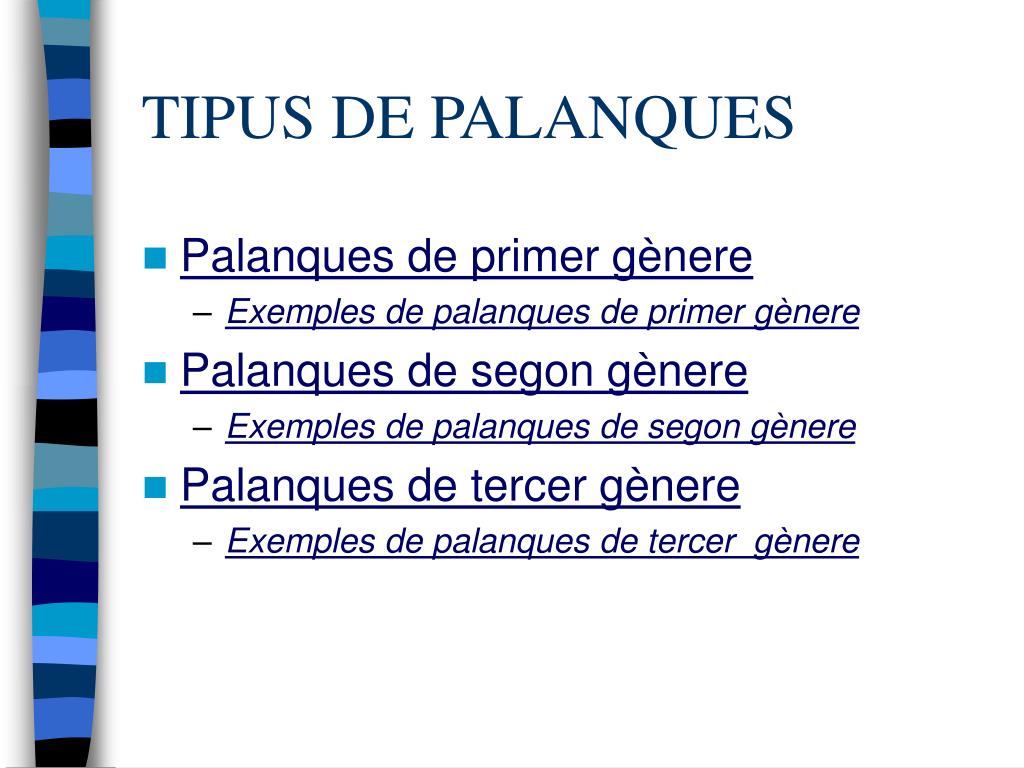

  5. TIPUS DE PALANQUES • Palanques de primer gènere • Exemples de palanques de primer gènere • Palanques de segon gènere • Exemples de palanques de segon gènere • Palanques de tercer gènere • Exemples de palanques de tercer gènere

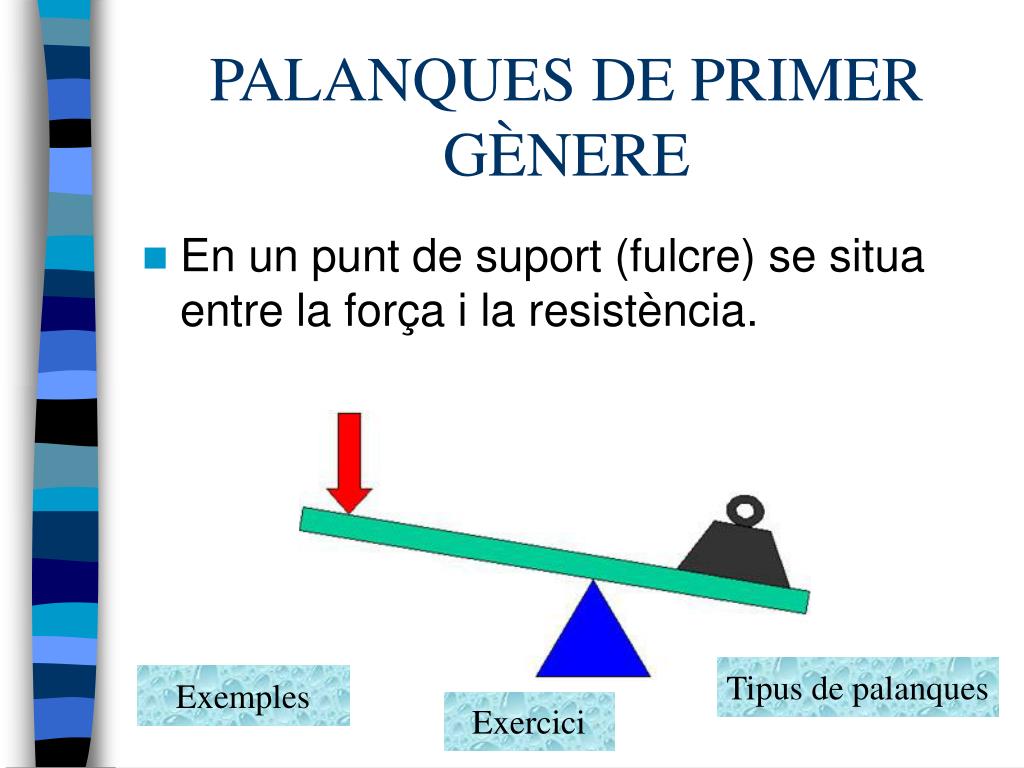

  6. PALANQUES DE PRIMER GÈNERE • En un punt de suport (fulcre) se situa entre la força i la resistència. Tipus de palanques Exemples Exercici

  7. EXEMPLES DE PALANQUES DE PRIMER GÈNERE: Gronxador Balances Balances romanes Tenalles Rem Tisores Tipus de palanques

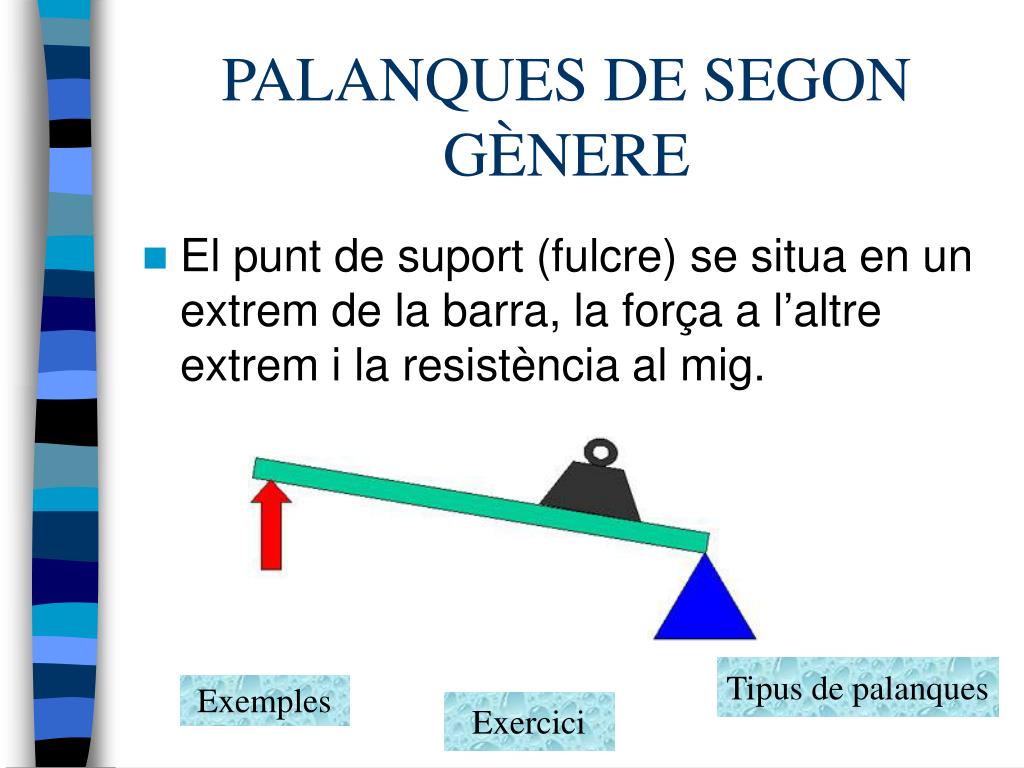

  8. PALANQUES DE SEGON GÈNERE • El punt de suport (fulcre) se situa en un extrem de la barra, la força a l’altre extrem i la resistència al mig. Tipus de palanques Exemples Exercici

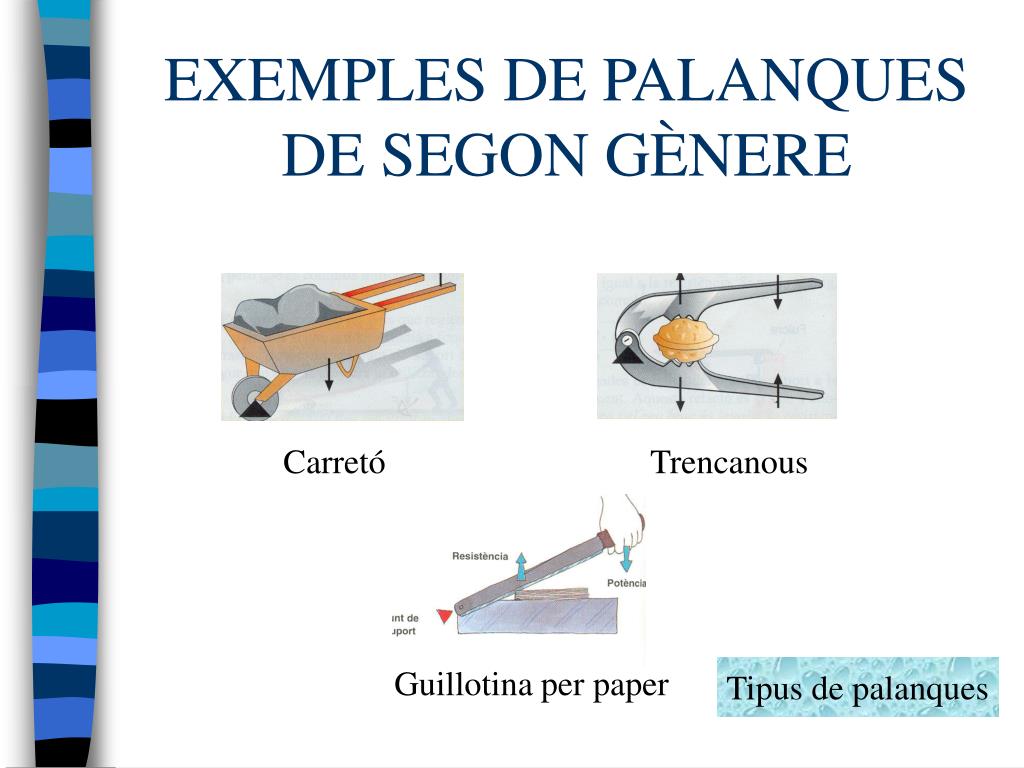

  9. EXEMPLES DE PALANQUES DE SEGON GÈNERE Carretó Trencanous Guillotina per paper Tipus de palanques

  10. PALANQUES DE TERCER GÈNERE • El punt de suport (fulcre) se situa en un extrem, la resistència a l’altre i la força al mig. Exemples Tipus de palanques Exercici

  11. EXEMPLES DE PALANQUES DE TERCER GÈNERE: Canya de pescar Martell Tipus de palanques Pinces

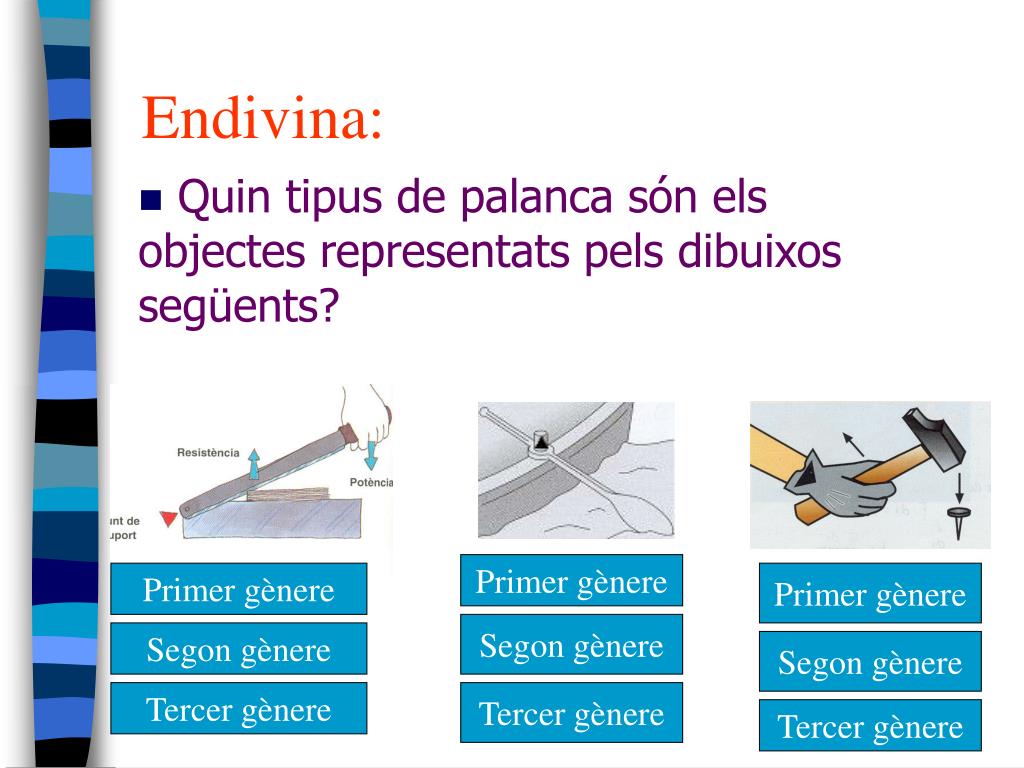

  12. Endivina: • Quin tipus de palanca són els objectes representats pels dibuixos següents? Primer gènere Primer gènere Primer gènere Segon gènere Segon gènere Segon gènere Tercer gènere Tercer gènere Tercer gènere

  13. Ho has encertat!!! Molt bé!!! Endivina...

  14. Has fallat!!! Prova sort un altre cop!! Torna-ho a provar
