  1. 七号信令讲义 勾学荣 北京邮电大学 1999年8月22日

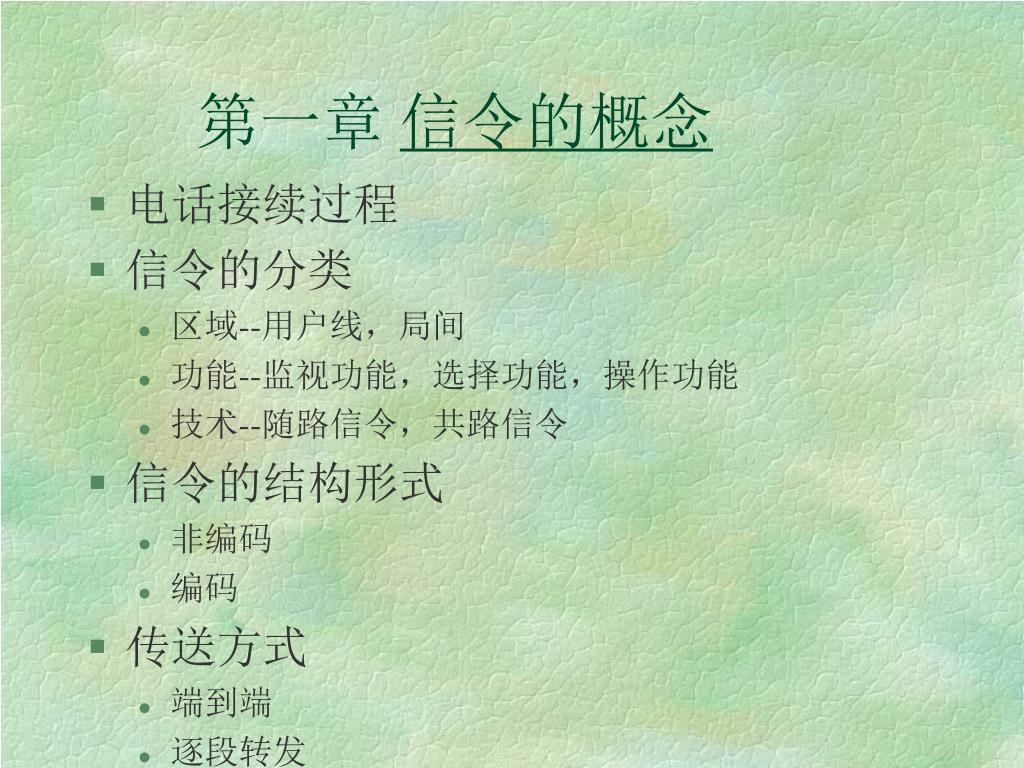

  2. 第一章 信令的概念 • 电话接续过程 • 信令的分类 • 区域--用户线，局间 • 功能--监视功能，选择功能，操作功能 • 技术--随路信令，共路信令 • 信令的结构形式 • 非编码 • 编码 • 传送方式 • 端到端 • 逐段转发

  3. 传统电话网常用的信令方式 • 随路 • No.1,No.2,No.3,No.4,No.5,No.5bis,R1,R2 • 共路 • No.6,No.7,DSS.1,DSS2

  4. 第二章 用户线信令 • 模拟脉冲电话 • 监视功能 • 选择功能 • 模拟双音频电话 • 监视功能 • 选择功能：八中取二--697，770，852，941 • 1209，13356，1447，1633 • 数字电话 • DSS1,Q.931,共路

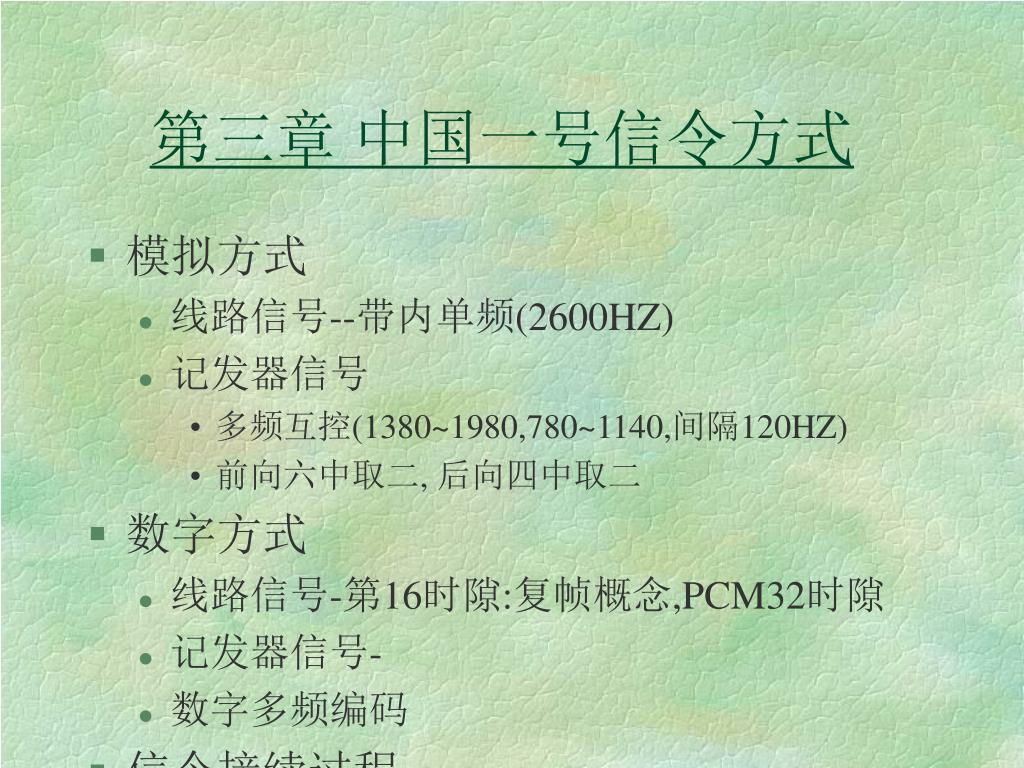

  5. 第三章 中国一号信令方式 • 模拟方式 • 线路信号--带内单频(2600HZ) • 记发器信号 • 多频互控(1380~1980,780~1140,间隔120HZ) • 前向六中取二, 后向四中取二 • 数字方式 • 线路信号-第16时隙:复帧概念,PCM32时隙 • 记发器信号- • 数字多频编码 • 信令接续过程

  6. 第四章 CCITT建议的几种国际 信令方式 • NO.5信令方式 • 线路信号 • 带内双频 2400HZ，2600HZ • 正向拆线和释放监护采用双频组合式 • 其他采用单频发送 • 连续互控 • 记发器信号 • 多频编码--700HZ~1700HZ 间隔200HZ • 脉冲发送--六中取二

  7. 记发器信号的发送方式 • KP+国家号码+特征数字+国内有效号码+ST • KP：脉冲开始 • 特征数字： • 半自动：话务员语种 • 全自动：主叫用户类别 • ST：脉冲结束标志

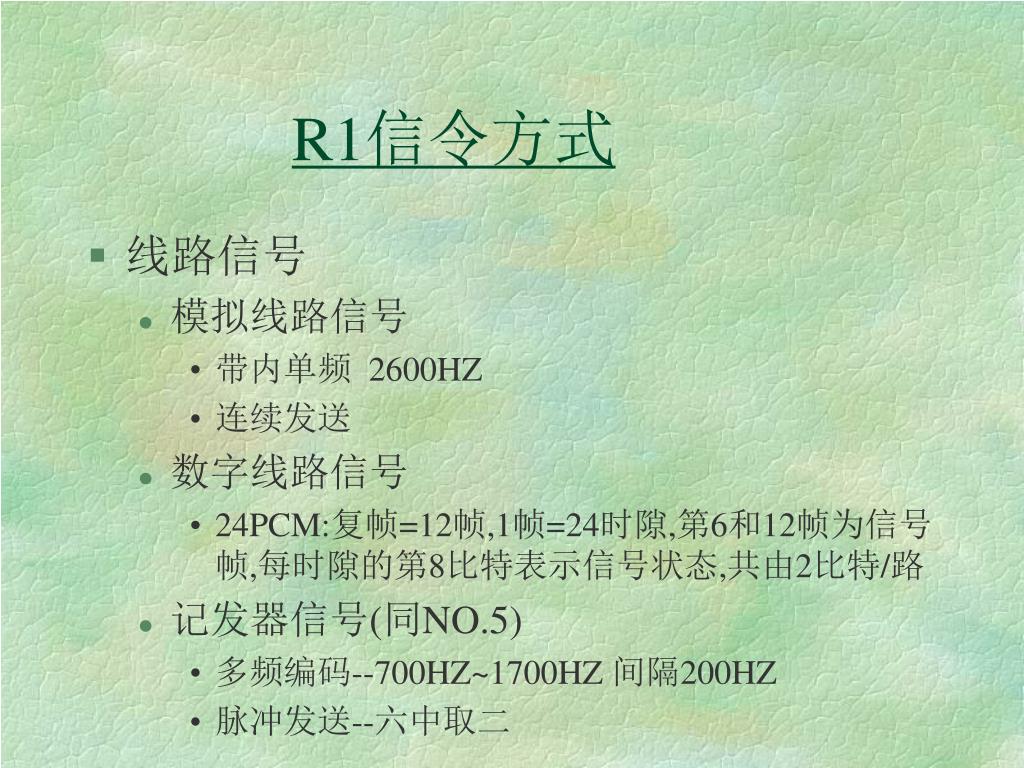

  8. R1信令方式 • 线路信号 • 模拟线路信号 • 带内单频 2600HZ • 连续发送 • 数字线路信号 • 24PCM:复帧=12帧,1帧=24时隙,第6和12帧为信号帧,每时隙的第8比特表示信号状态,共由2比特/路 • 记发器信号(同NO.5) • 多频编码--700HZ~1700HZ 间隔200HZ • 脉冲发送--六中取二

  9. R2信令方式 • 模拟方式 • 线路信号--带外单频(3825HZ) • 记发器信号 • 多频互控(1380~1980,540~1140,间隔120HZ) • 前向六中取二, 后向六中取二 • 数字方式 • 线路信号-第16时隙:复帧概念,PCM32时隙 • 记发器信号-数字多频编码

  10. 第五章 NO.7信令的概述 • 基本特点 • 模块化 • 分级结构 • 数字化 • 编码丰富 • 适应性,不同网路 • 单独组网,兼容性,可维护性 • 强大的管理功能 • 安全性-误差控制,备份

  11. NO.7信令的分级结构 • 功能模型 • 与七层协议的关系 • 各级功能概要

  12. NO.7信令的信号单元 • 基本特点 • 三种信号单元 • 信号单元格式与编码

  13. 消息信号单元MSU • F CK SIF SIO LI FIB FSN BIB BSN F • 8 16 N*8 8 2 6 1 7 1 7 8

  14. 链路状态信号单元LSSU • F CK SF LI FIB FSN BIB BSN F • 8 16 8/16 2 6 1 7 1 7 8

  15. 填充信号单元FISU • F CK LI FIB FSN BIB BSN F • 8 16 2 6 1 7 1 7 8

  16. 第六章 消息传递部分(MTP)功能 • 第一级数字信令 数据链路功能级 • 两个信令终端之间的物理通道 • 数字方式 • 64KB/S • 16TS,67~70TS • 通过数字选择级 • 通过时隙接入设备 • 信号单元差错率<10-8~10-10 • 模拟方式 • >4.8KB/S

  17. 第二级 信令链路功能级 • 信号单元的定界和定位 • 帧头的检测和插入 • 0插入和0删除 • 不合理信号单元检测和处理---失去定位 • 过长>272 • <6 • 连续6个“1”

  18. 差错控制 • 错误检测 • 差错率要求: • 检测方式 • CRC检测 • F CK 被检测内容 F

  19. CK的产生 • 发送侧： • 信息多项式/生成多项式=商式+余式 • CK=余数的反码 • 生成多项式=X16+X12+X5+1 • 接收侧： • 信息多项式/生成多项式=商式+余式 • 余式=0001110100001111

  20. 差错校正技术 • 分类 • 前向纠错 • 重发纠错 • 互控 • 非互控

  21. NO.7信令采用的差错校正技术 • 基本校正法 • 重发校正 • 非互控 • 忽略变坏原理 • 适用于单向时延小于15MS

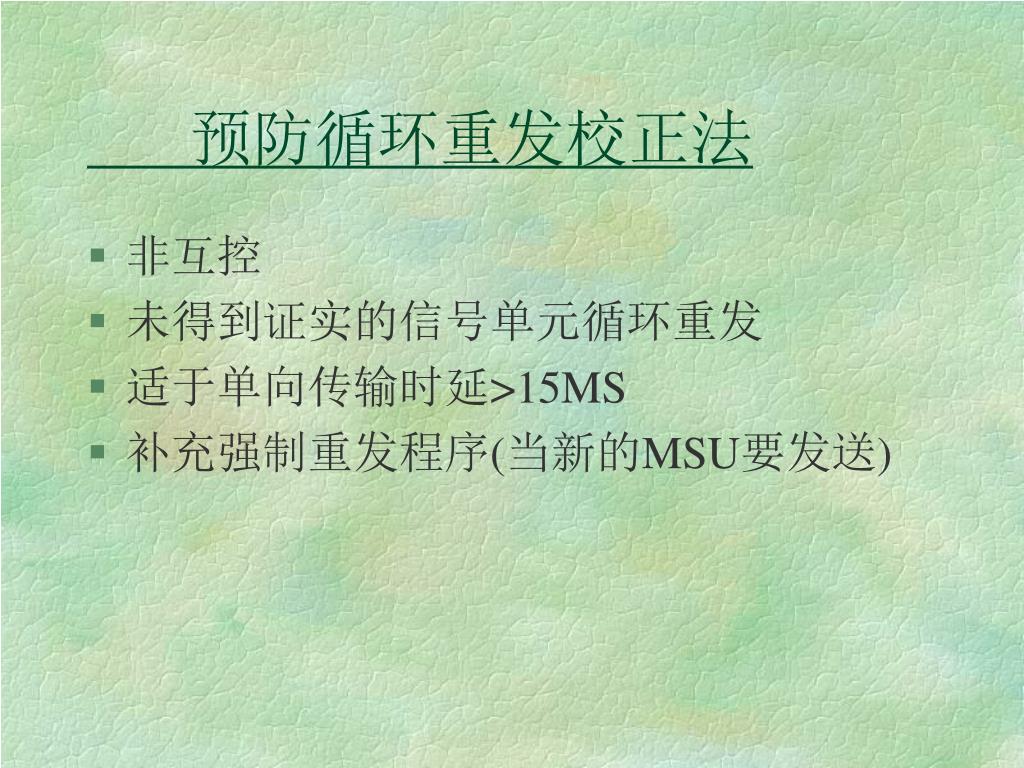

  22. 预防循环重发校正法 • 非互控 • 未得到证实的信号单元循环重发 • 适于单向传输时延>15MS • 补充强制重发程序(当新的MSU要发送)

  23. 起始定位过程 • SF编码 • 000:失去定位(SIO),001:正常定位(SIN) • 010:紧急定位(SIE),011:业务中断(SIOS) • 100:处理机故障(SIPO) • 101:链路拥塞(SIB)

  24. 初始定位的5个阶段 • 未定位---发送SIO • 已定位---发送SIN • 验收周期 • 正常验收--8.2S • 紧急验收--0.5S • 5次验收失败---发送SIOS • 信号单元差错率超过门限 • 未收到链路SIN指示 • 验收完成---发送FISU • 投入业务使用--发送MSU

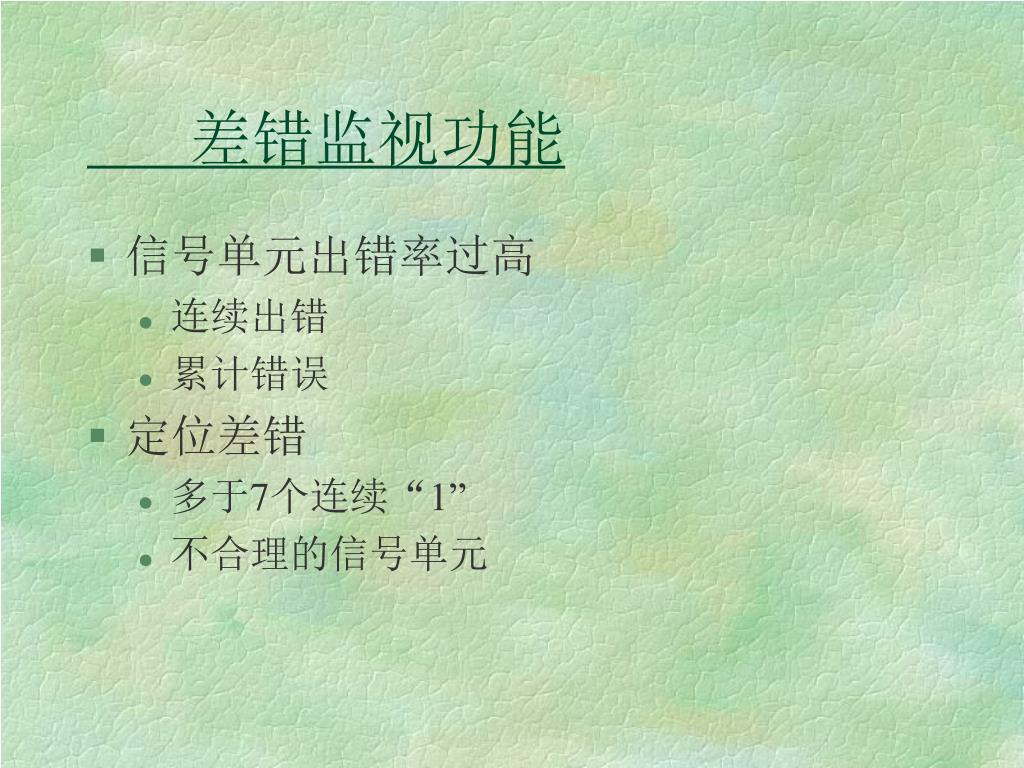

  25. 差错监视功能 • 信号单元出错率过高 • 连续出错 • 累计错误 • 定位差错 • 多于7个连续“1” • 不合理的信号单元

  26. 流量控制功能 • 高负荷链路拥塞 • 规定拥塞门限 • 设定拥塞时限 • 发送SIB

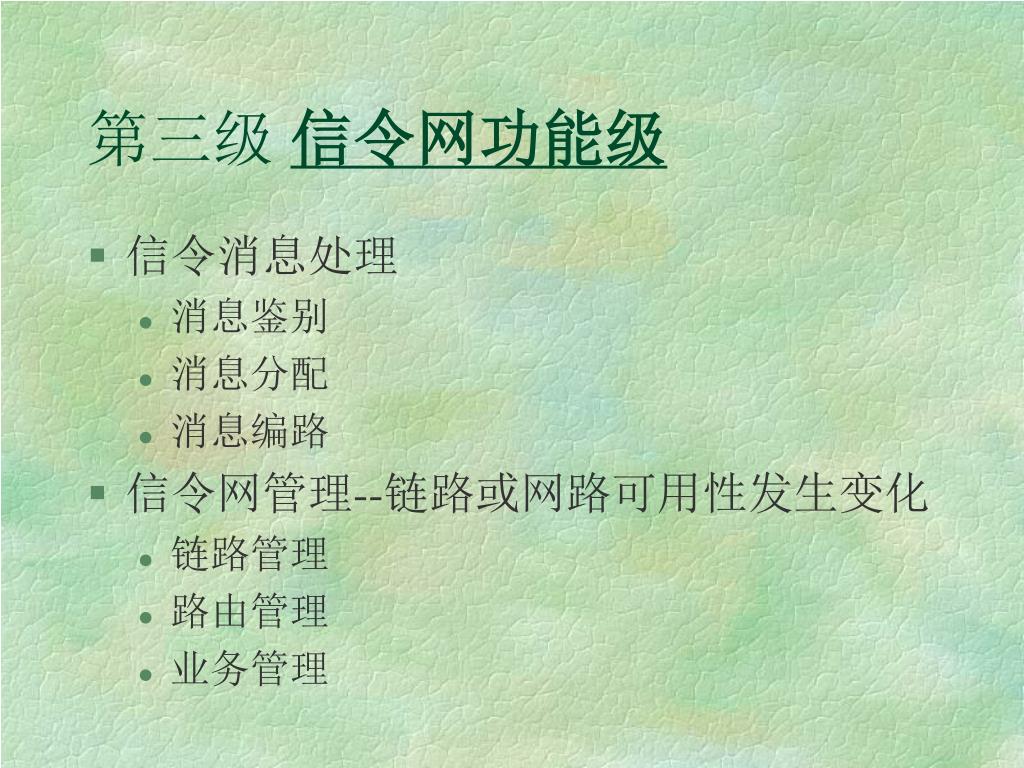

  27. 第三级 信令网功能级 • 信令消息处理 • 消息鉴别 • 消息分配 • 消息编路 • 信令网管理--链路或网路可用性发生变化 • 链路管理 • 路由管理 • 业务管理

  28. 信令网管理消息格式 • SIF（N*8）SIO（8） • 信息字段（N*8）SLS（4）OPC（14）DPC（14） • 管理消息（N*8） H0（4） H1（4）

  29. 消息鉴别功能：DPC • 消息分配功能：SIO • 消息编路功能：DPC，SLS • SIO：0000-管理用消息，0100-TUP • 0110-DUP ， 0101-ISUP

  30. 信令网管理消息 • 倒换/倒换证实 • 倒回/倒回证实 • 传递禁止/传递允许 • 信令路由组测试
