  1. DIGITÁLNÍ UČEBNÍ MATERIÁL

  2. Pasivní síťové prvkykroucená dvojlinka

  3. Pasivní síťové prvky • části počítačové sítě, které se podílejí na přenosu dat, ale data žádným způsobem nemění • fyzicky přenášejí data do počítače • Strukturovaná kabeláž • kroucená dvojlinka • koaxiální kabel • optická vlákna Pasivní síťové prvky

  4. Kroucená dvojlinka • též kroucený pár, twisted pair • je tvořena páry vodičů, které jsou po své délce pravidelně zkrouceny a následně jsou do sebe zkrouceny i páry Kroucená dvojlinka [1]

  5. v počítačových sítích jsou nejčastěji využity 4 páry • symetrické vedení (žádný z vodičů není spojován s kostrou či zemí) • signál tvoří rozdíl potenciálů obou vodičů • kroucení zlepšuje elektrické vlastnosti • menší přeslechy mezi vodiči • odolnější proti el. mag. záření okolí Kroucená dvojlinka [2]

  6. Podle stupně stínění se kroucená dvojlinka dělí: • UTP (UnshieldedTwistedPair) • S/UTP • F/UTP • STP (ShieldedTwistedPair) • S/STP • F/STP • FTP (FoiledTwistedPair) • S/FTP • F/FTP Písmeno před lomítkem určuje typ stínění celého kabelu. Kroucená dvojlinka Písmeno před TP určuje typ stínění krouceného páru.

  7. UTP (UnshieldedTwistedPair) • UTP – nestíněný pár • S/UTP – stíněný kabel, nestíněný pár • F/UTP – kabel stíněný metalickou fólií, nestíněný pár Kroucená dvojlinka UTP [3]

  8. S/UTP Kroucená dvojlinka F/UTP [4] [5]

  9. F/UTP Kroucená dvojlinka [6]

  10. STP (ShieldedTwistedPair) • STP –stíněný pár • S/STP – stíněný kabel, stíněný pár • F/STP – kabel stíněný fólií, stíněný pár Kroucená dvojlinka STP [7]

  11. FTP (FoiledTwistedPair) • FTP –stíněný pár metalickou fólií • S/FTP – stíněný kabel, stíněný pár folií • F/FTP – kabel stíněný fólií, stíněný pár folií Kroucená dvojlinka FTP [8]

  12. S/FTP Kroucená dvojlinka [9]

  13. pro sjednocení mechanických a elektrických vlastností kroucené dvojlinky byly vytvořeny kategorie Kroucená dvojlinka

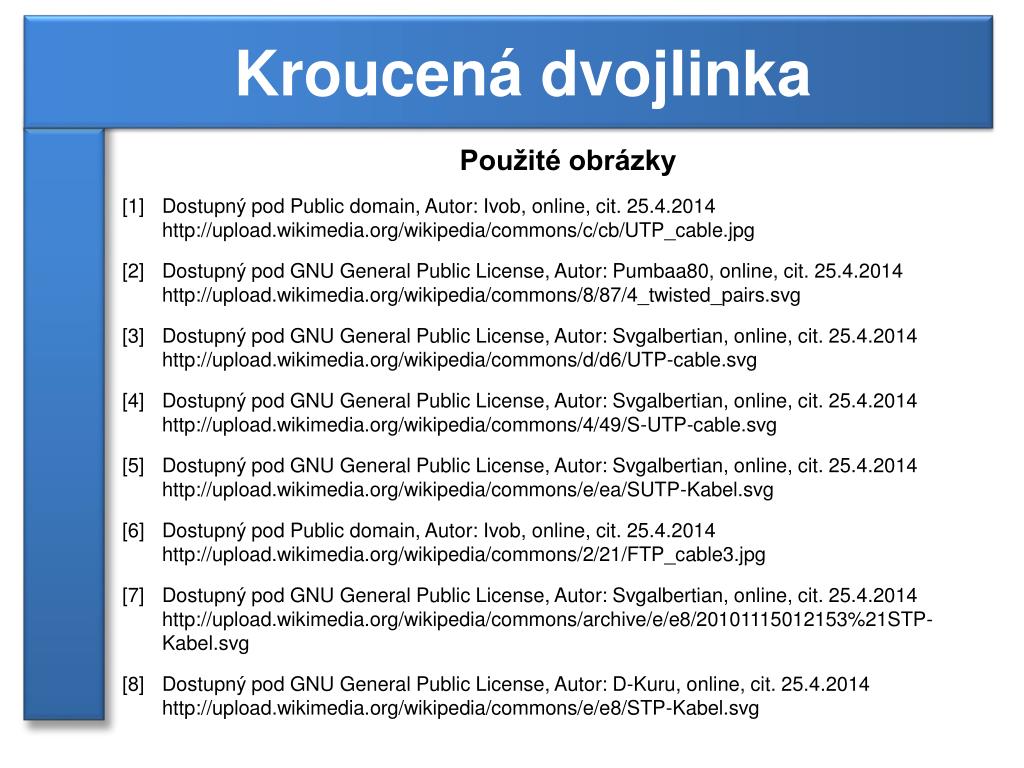

  14. Použité obrázky [1] Dostupný pod Public domain, Autor: Ivob, online, cit. 25.4.2014 http://upload.wikimedia.org/wikipedia/commons/c/cb/UTP_cable.jpg [2] Dostupný pod GNU General Public License, Autor: Pumbaa80, online, cit. 25.4.2014 http://upload.wikimedia.org/wikipedia/commons/8/87/4_twisted_pairs.svg [3] Dostupný pod GNU General Public License, Autor: Svgalbertian, online, cit. 25.4.2014 http://upload.wikimedia.org/wikipedia/commons/d/d6/UTP-cable.svg [4] Dostupný pod GNU General Public License, Autor: Svgalbertian, online, cit. 25.4.2014 http://upload.wikimedia.org/wikipedia/commons/4/49/S-UTP-cable.svg [5] Dostupný pod GNU General Public License, Autor: Svgalbertian, online, cit. 25.4.2014 http://upload.wikimedia.org/wikipedia/commons/e/ea/SUTP-Kabel.svg [6] Dostupný pod Public domain, Autor: Ivob, online, cit. 25.4.2014 http://upload.wikimedia.org/wikipedia/commons/2/21/FTP_cable3.jpg [7] Dostupný pod GNU General Public License, Autor: Svgalbertian, online, cit. 25.4.2014 http://upload.wikimedia.org/wikipedia/commons/archive/e/e8/20101115012153%21STP- Kabel.svg [8] Dostupný pod GNU General Public License, Autor: D-Kuru, online, cit. 25.4.2014 http://upload.wikimedia.org/wikipedia/commons/e/e8/STP-Kabel.svg Kroucená dvojlinka

  15. Použité obrázky [9] Dostupný pod CreativeCommons, Autor: MagnusManske, online, cit. 25.4.2014 http://upload.wikimedia.org/wikipedia/commons/a/aa/TwistedPair_S-FTP.jpg Kroucená dvojlinka

  16. Použité zdroje http://cs.wikipedia.org/wiki/Po%C4%8D%C3%ADta%C4%8Dov%C3%A1_s%C3%AD%C5%A5 http://cs.wikipedia.org/wiki/Kroucen%C3%A1_dvojlinka http://en.wikipedia.org/wiki/Twisted_pair http://de.wikipedia.org/wiki/Twisted-Pair-Kabel Kroucená dvojlinka
