即時測深與導航系統研發 簡介

即時測深與導航系統研發 簡介. 一個本土研發的即時測深與導航系統 聰明到自己會打大哥大還會上網哦!. 系統硬體架構. 硬體整合的通訊管道. 衛星導航 : GPS → Comport → Computer 測深 : Sonar → Comport → Computer 潮汐 :潮汐站 → GSM → Computer 遠端監看 : Remote → Internet → Local → Internet → Remote. 如圖,本系統硬體,除衛星天線及測深音鼓外已整合為一個行李箱的大小 !. 即使空間如此狹小,只有一位船員亦可操作自如。.

Download Presentation

即時測深與導航系統研發 簡介

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 即時測深與導航系統研發簡介 一個本土研發的即時測深與導航系統 聰明到自己會打大哥大還會上網哦!

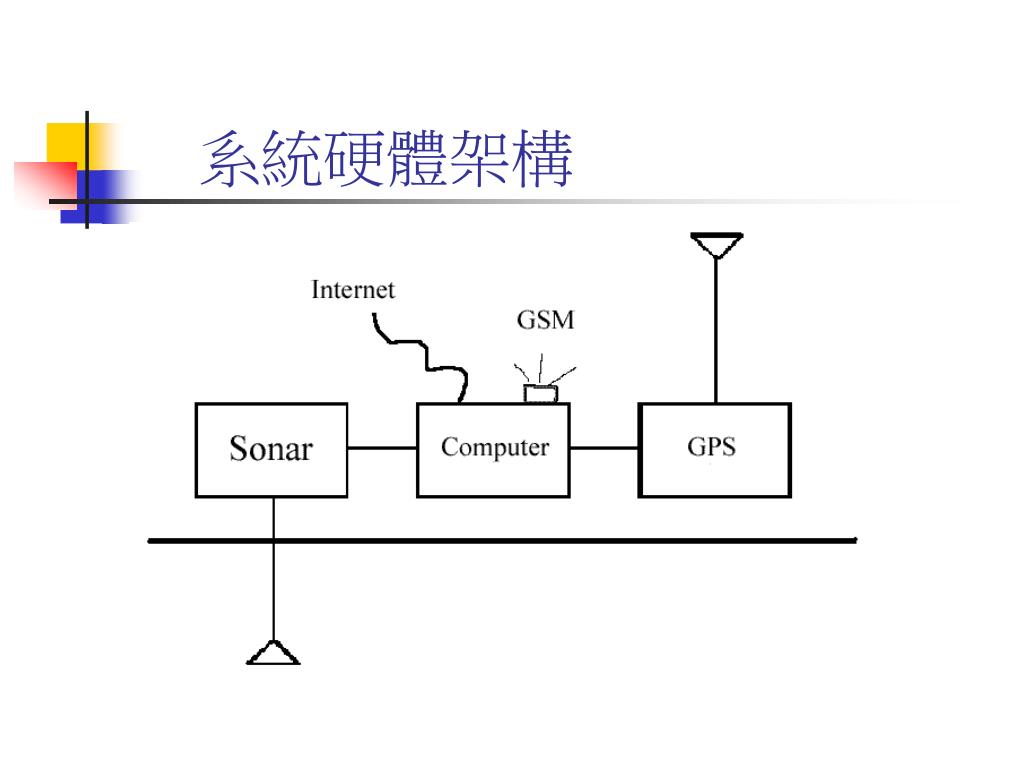

  2. 系統硬體架構

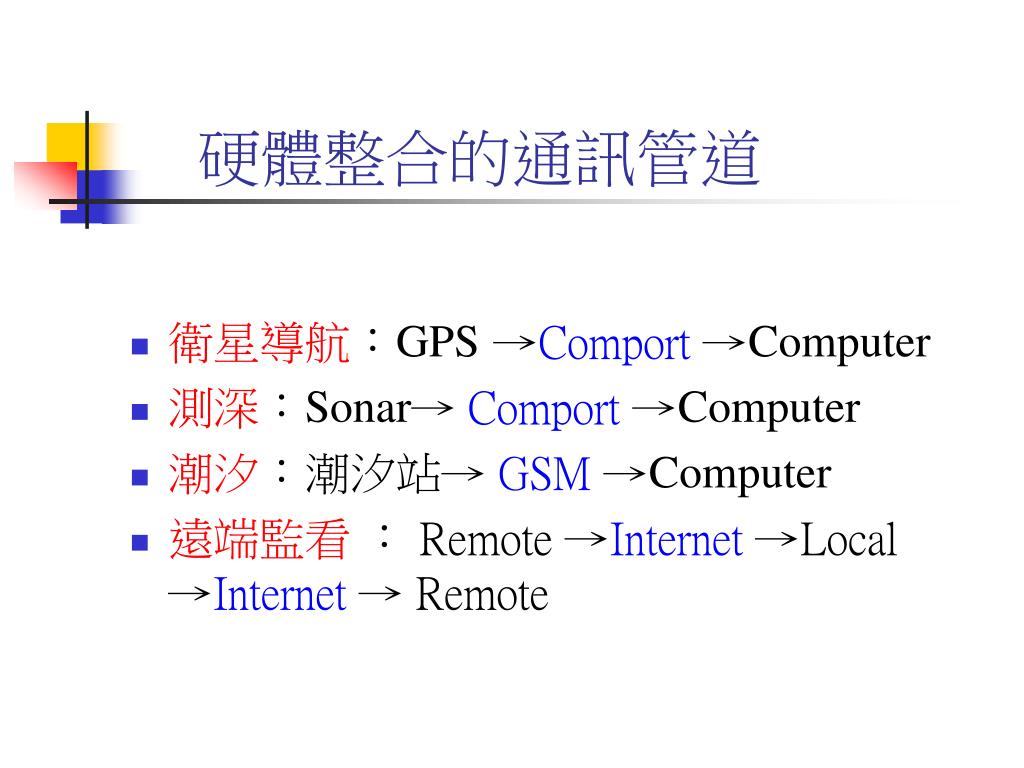

  3. 硬體整合的通訊管道 • 衛星導航:GPS→Comport →Computer • 測深:Sonar→ Comport →Computer • 潮汐:潮汐站→ GSM →Computer • 遠端監看:Remote →Internet→Local →Internet→ Remote

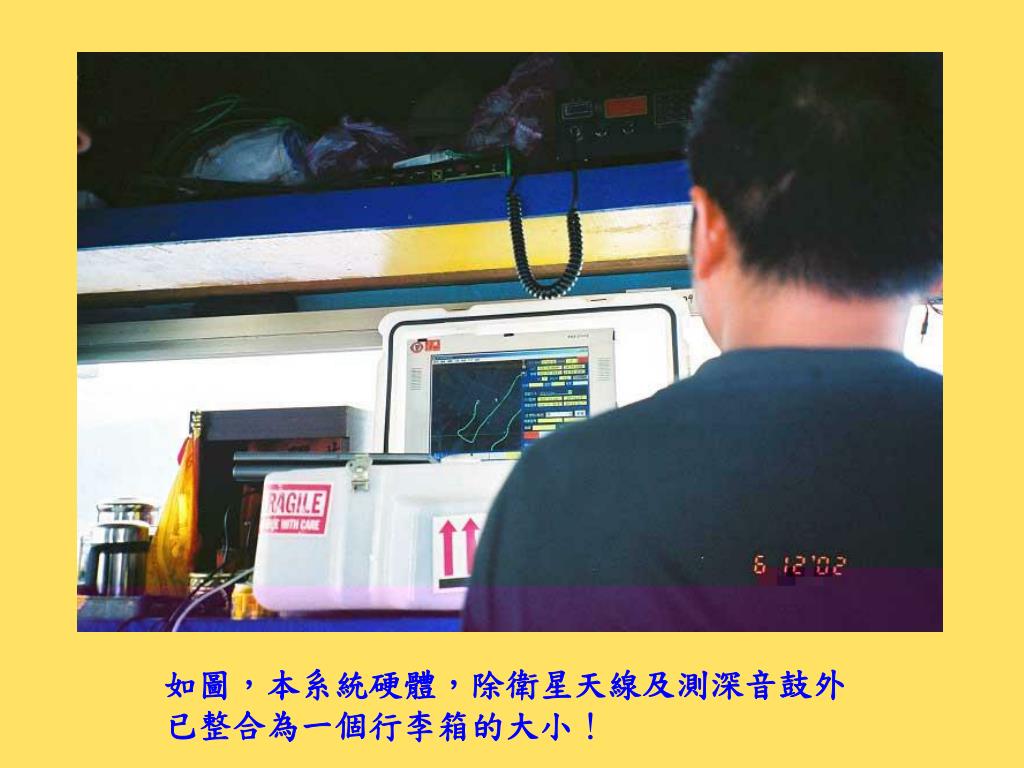

  4. 如圖,本系統硬體,除衛星天線及測深音鼓外已整合為一個行李箱的大小!如圖,本系統硬體,除衛星天線及測深音鼓外已整合為一個行李箱的大小!

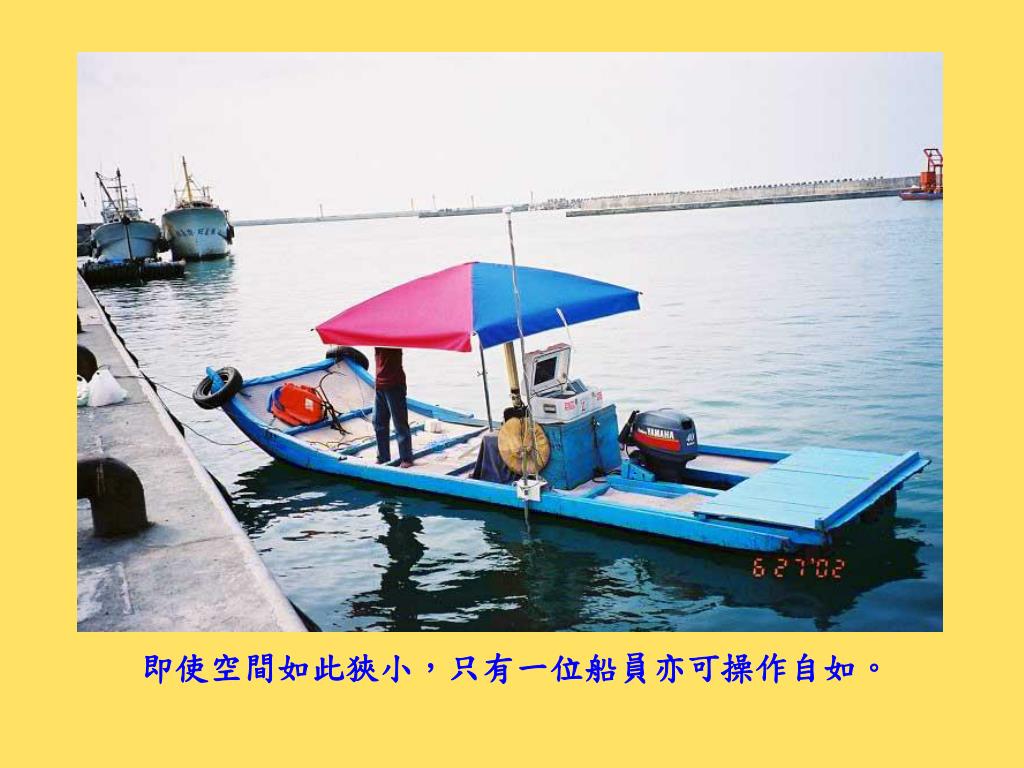

  5. 即使空間如此狹小,只有一位船員亦可操作自如。即使空間如此狹小,只有一位船員亦可操作自如。

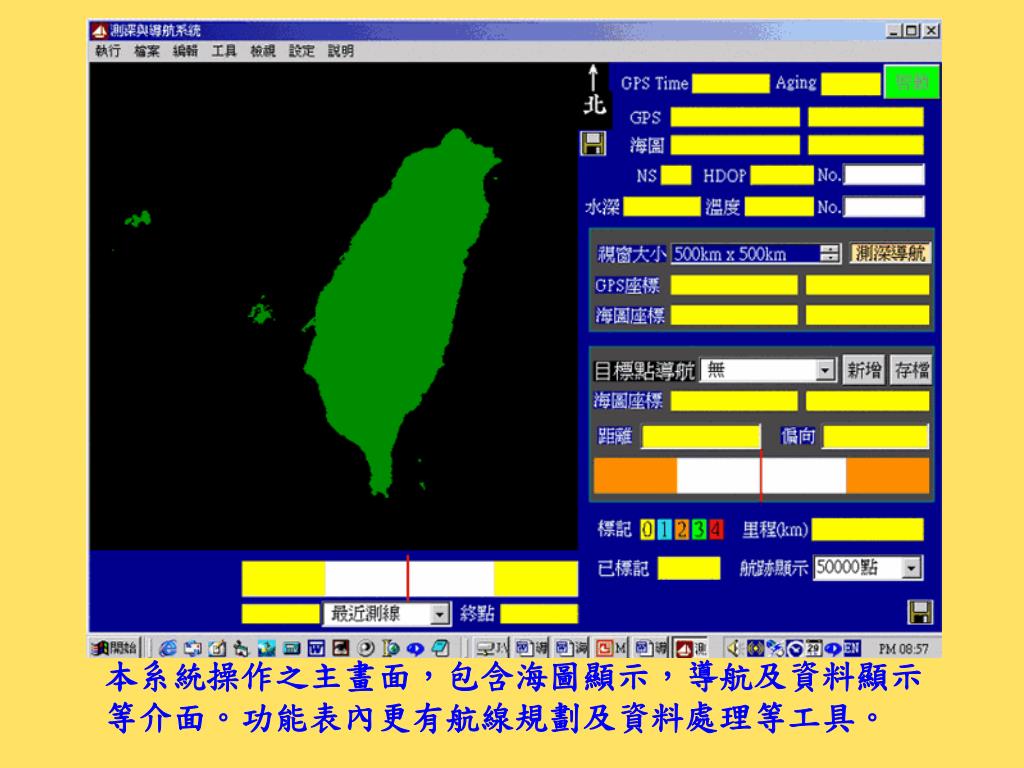

  6. 本系統操作之主畫面,包含海圖顯示,導航及資料顯示等介面。功能表內更有航線規劃及資料處理等工具。本系統操作之主畫面,包含海圖顯示,導航及資料顯示等介面。功能表內更有航線規劃及資料處理等工具。

  7. 航線規劃 • 一般航線規劃時需要拿海圖來點圖、座標轉換、算平行線、建立檔案、輸入GPS等等好累 • →如果可以用滑鼠點一點就完成多好!

  8. 航線產生器可快速完成各種航線規劃,甚至螺旋型航線!航線產生器可快速完成各種航線規劃,甚至螺旋型航線! 需要事先規劃航線嗎?到了港口再說吧!

  9. 資料的即時處理與顯示 • 一般海測必須經過後級處理之後才能看到海底地形, • →如果可以一邊跑一邊就立即看到結果多好!

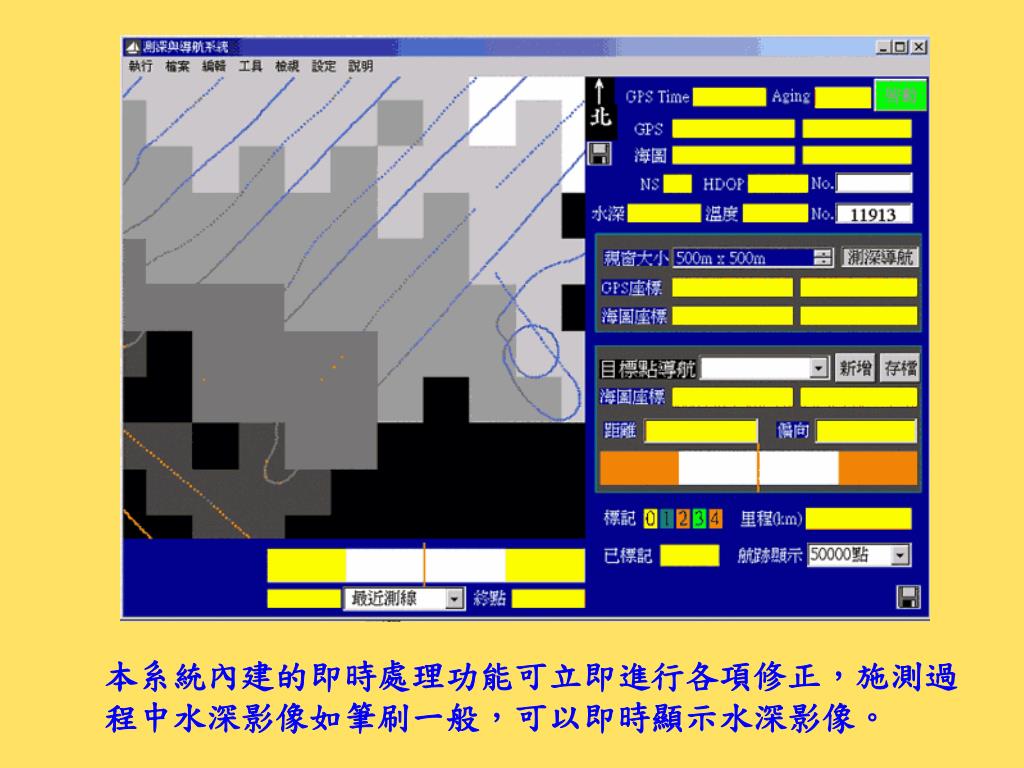

  10. 本系統內建的即時處理功能可立即進行各項修正,施測過程中水深影像如筆刷一般,可以即時顯示水深影像。本系統內建的即時處理功能可立即進行各項修正,施測過程中水深影像如筆刷一般,可以即時顯示水深影像。

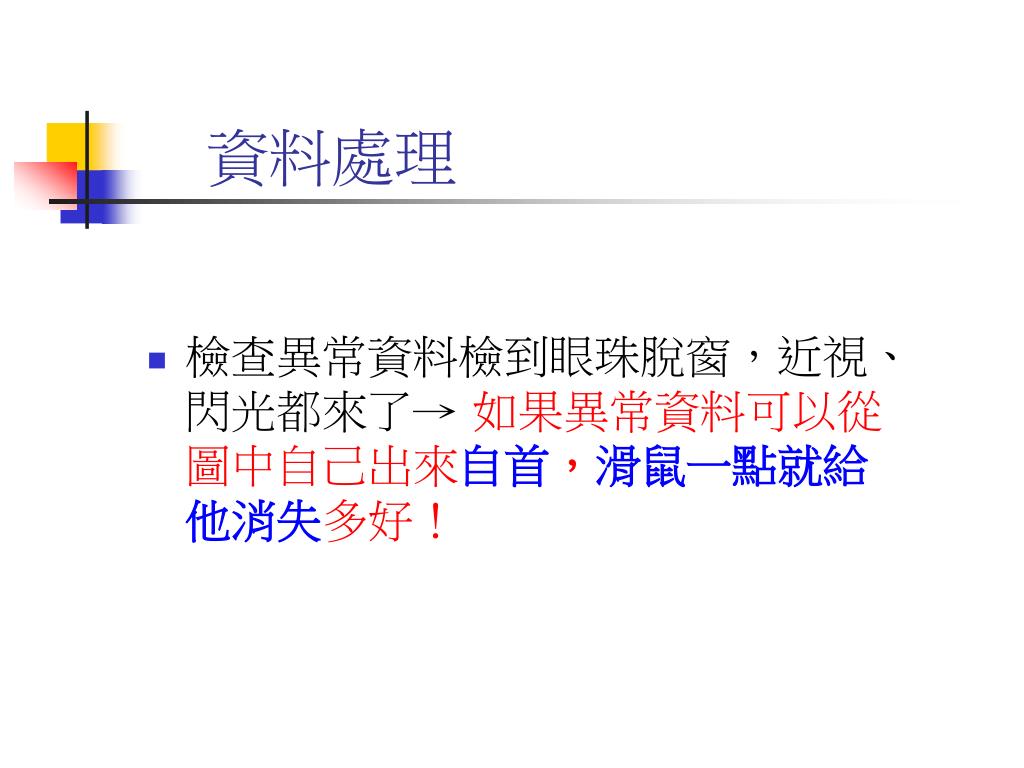

  11. 資料處理 • 檢查異常資料檢到眼珠脫窗,近視、閃光都來了→如果異常資料可以從圖中自己出來自首,滑鼠一點就給他消失多好!

  12. 對於可疑資料可用滑鼠點選查詢,立即剔除錯誤資料,即使在測深進行中也行!對於可疑資料可用滑鼠點選查詢,立即剔除錯誤資料,即使在測深進行中也行!

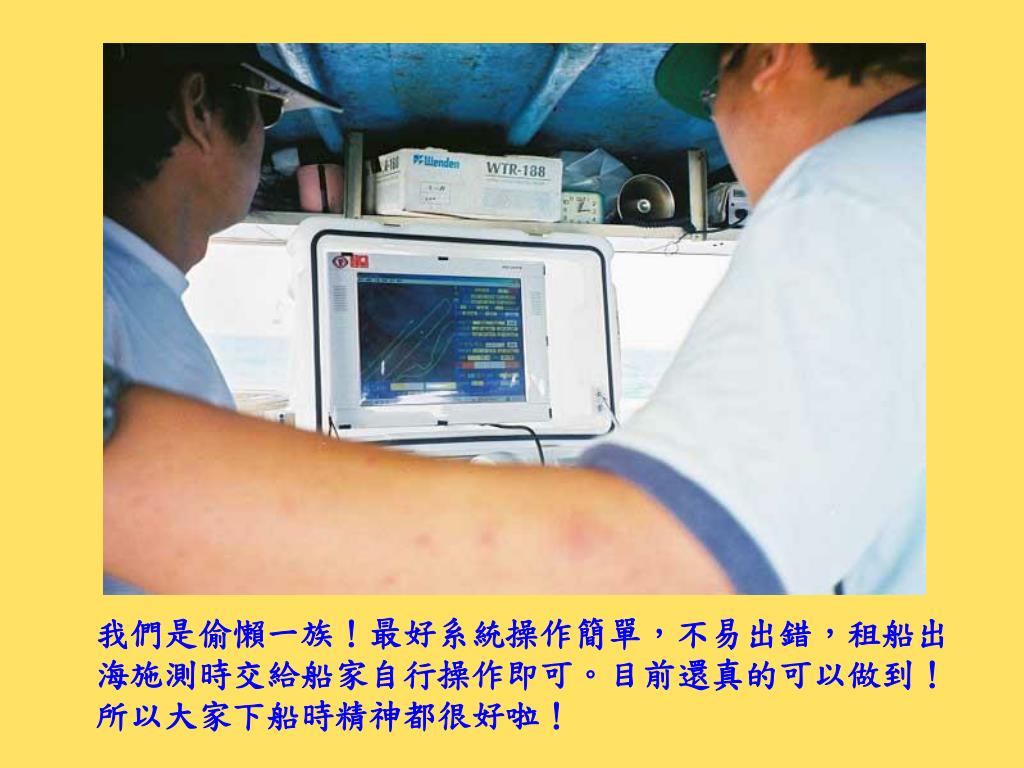

  13. 我們是偷懶一族!最好系統操作簡單,不易出錯,租船出海施測時交給船家自行操作即可。目前還真的可以做到!所以大家下船時精神都很好啦!我們是偷懶一族!最好系統操作簡單,不易出錯,租船出海施測時交給船家自行操作即可。目前還真的可以做到!所以大家下船時精神都很好啦!

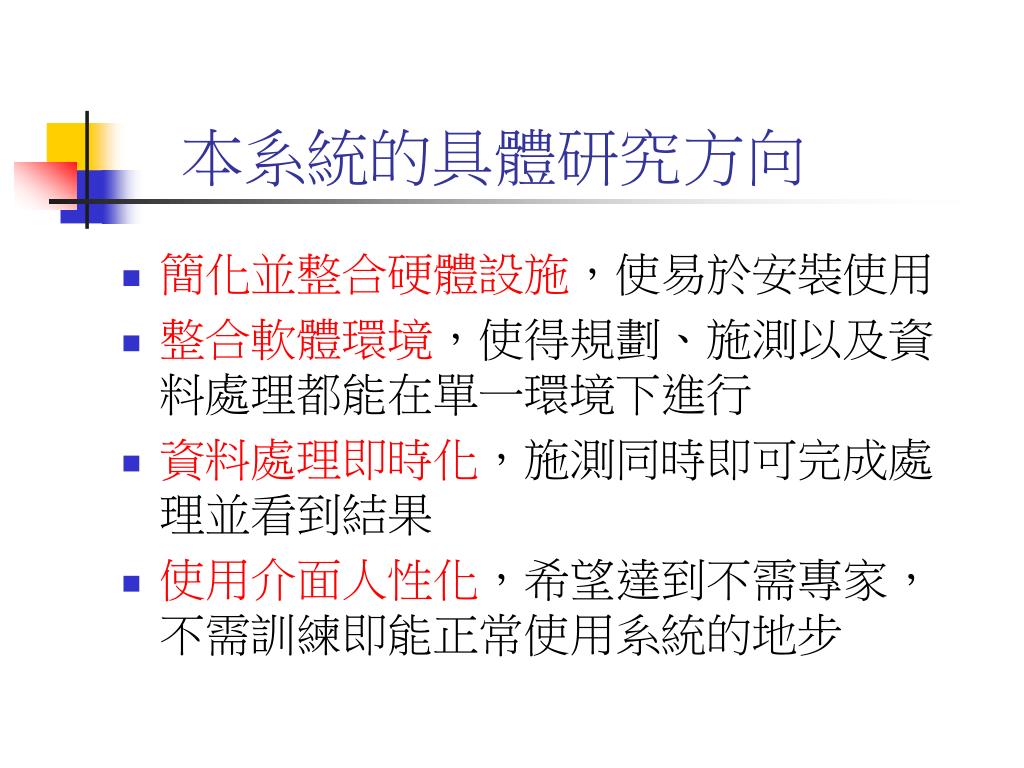

  14. 本系統的具體研究方向 • 簡化並整合硬體設施,使易於安裝使用 • 整合軟體環境,使得規劃、施測以及資料處理都能在單一環境下進行 • 資料處理即時化,施測同時即可完成處理並看到結果 • 使用介面人性化,希望達到不需專家,不需訓練即能正常使用系統的地步

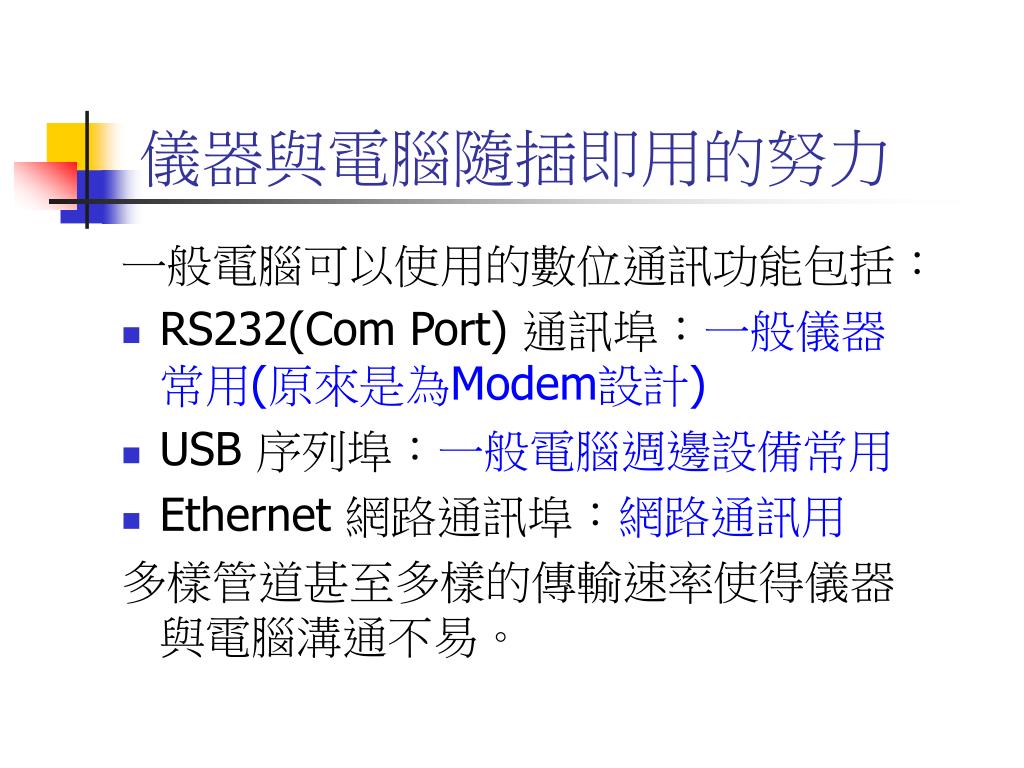

  15. 儀器與電腦隨插即用的努力 一般電腦可以使用的數位通訊功能包括: • RS232(Com Port) 通訊埠:一般儀器常用(原來是為Modem設計) • USB 序列埠:一般電腦週邊設備常用 • Ethernet 網路通訊埠:網路通訊用 多樣管道甚至多樣的傳輸速率使得儀器與電腦溝通不易。

  16. 如何能隨插即用? • 自動偵測可用的電腦RS232通訊埠 • 輪詢所有可用的通訊埠是否有訊號 • 檢查輸入資料是否有異常亂碼,如果有切換不同的傳輸速率設定,直到適應為止。 • GSM與電腦也是經過RS232介面隨插即用 • 網路通訊則已經有統一的通訊協定,自動隨插即用

  17. 天池大概長這樣

  18. 南橫天池站鳥瞰,高約2200m

  19. 在南橫公路天池以遙控船測量水深,甫抵達準備中。在南橫公路天池以遙控船測量水深,甫抵達準備中。

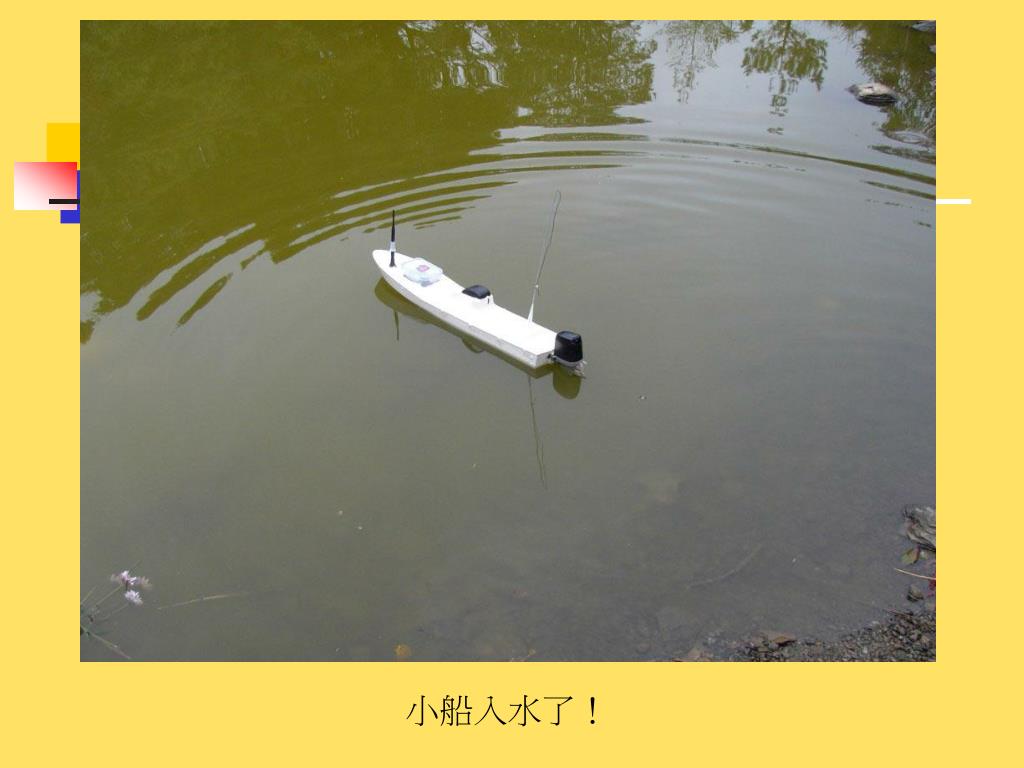

  20. 小船入水了!

  21. 玉山國家公園的官員來監工了!

  22. 陽光下圍觀電腦銀幕
