الجمهورية الجزائرية الديمقراطية الشعبيـــــة وزارة التكوين والتعليم المهنييــــــــن المعهد الوطني المتخصص في التكوين المهـنــي حساني بوناب – بسكــرة – مذكرة تخرج لنيل شهادة تقني سامي المعلوماتية ــ الشبكات والأنظمة المعلوماتيـــــــــــــــــــــــــــــــــــــــة ــــ
E N D
الجمهورية الجزائرية الديمقراطية الشعبيـــــة وزارة التكوين والتعليم المهنييــــــــن المعهد الوطني المتخصص في التكوين المهـنــي حساني بوناب – بسكــرة – مذكرة تخرج لنيل شهادة تقني سامي المعلوماتية ــالشبكات والأنظمة المعلوماتيـــــــــــــــــــــــــــــــــــــــة ــــ Conception et réalisation d’un RX Clint / server Ou sein de ( SONELGAZ ) • مـــــن إعــــــــداد المتربصين : تحت إشراف المؤطر : • ــ كريم محمد ــ حواوة محمد • ــ عودة قاسي دفعة* 2013 *
تقديـــــــــــم الصلاة والسلام على سيدنا محمد رسول الله وعلى أله وصحبة أما بعد .... إن استخدام شبكات توصيل الحاسبات الآلي أثبت نجاحا باهرا في مجال أنظمة المعلومات الحديثة خاصة في الشركات والبنوك والمستشفيات المتفرعة التى لها أكثر من فرع . وقد أدى استخدام الشبكات إلى توفير جهد كبير جدا كان يبذل في تداول المعلومات والبيانات بين أفراد منظومة أي نظام معلومات. ويعتبر الهدف من هذه المذكرة هو إعطاء القارئ الأساسيات الخاصة بشبكات الكمبيوتر وتوعيته نحو أنواع الشبكات والفرق بينها وكيفية تركيبها ومكونات الشبكة وغير ذلك من المعلومات القيمة عن الشبكات .
الفصــــــــــل الأول عموميات عن الشبكـــــــــات

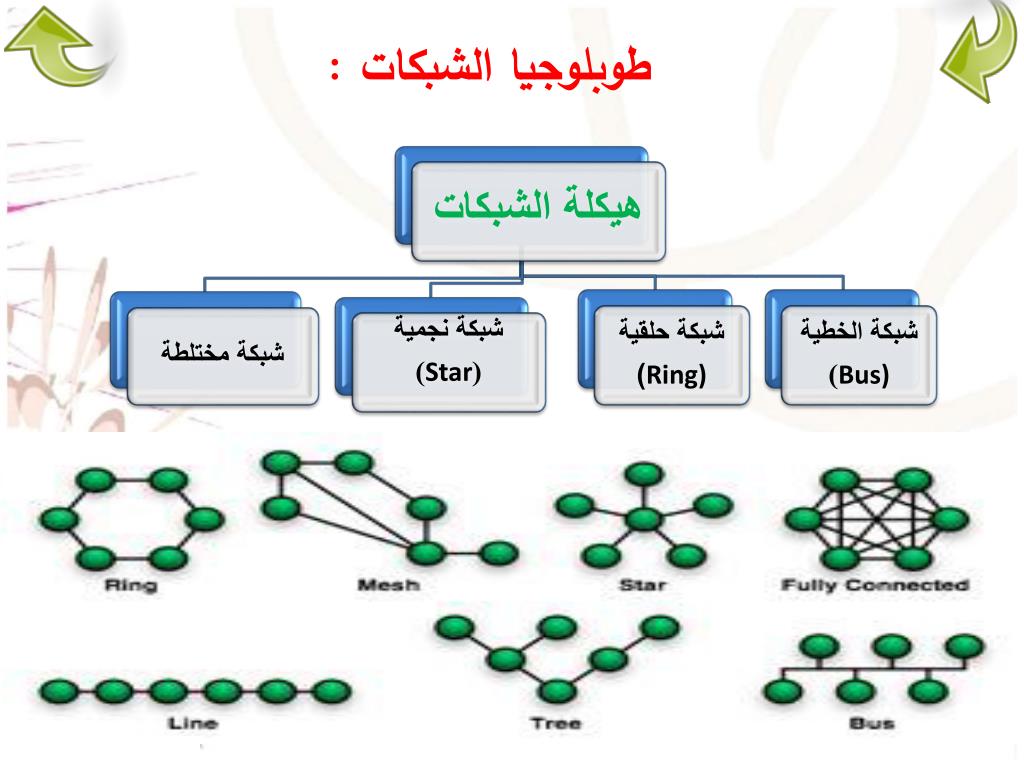

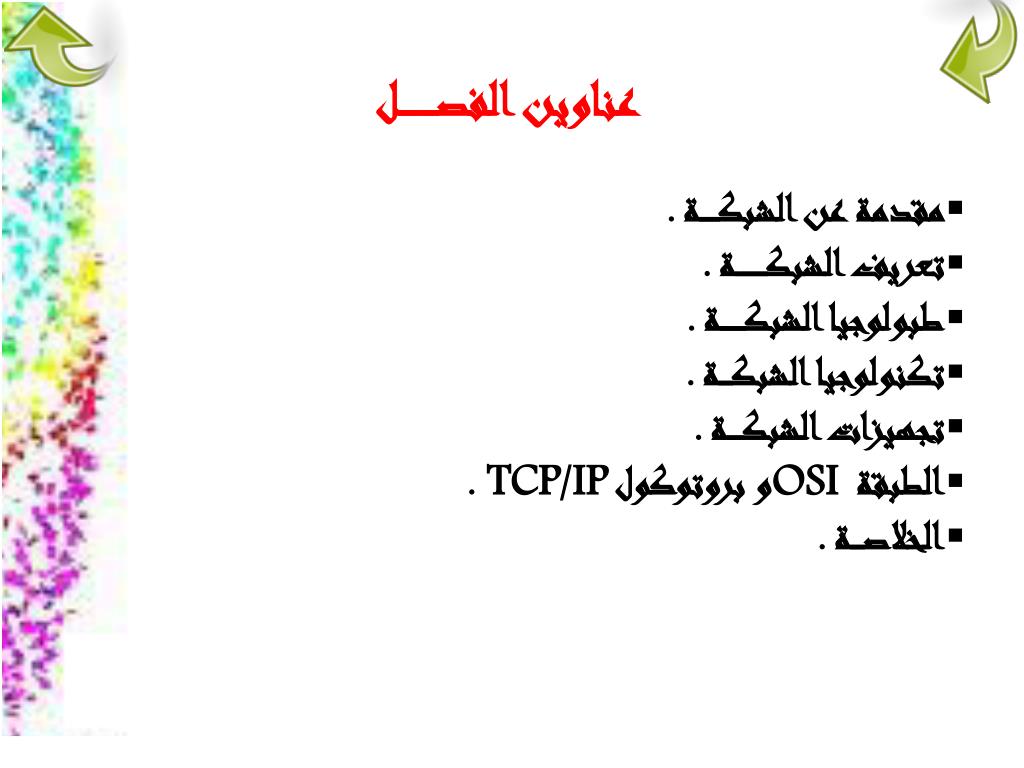

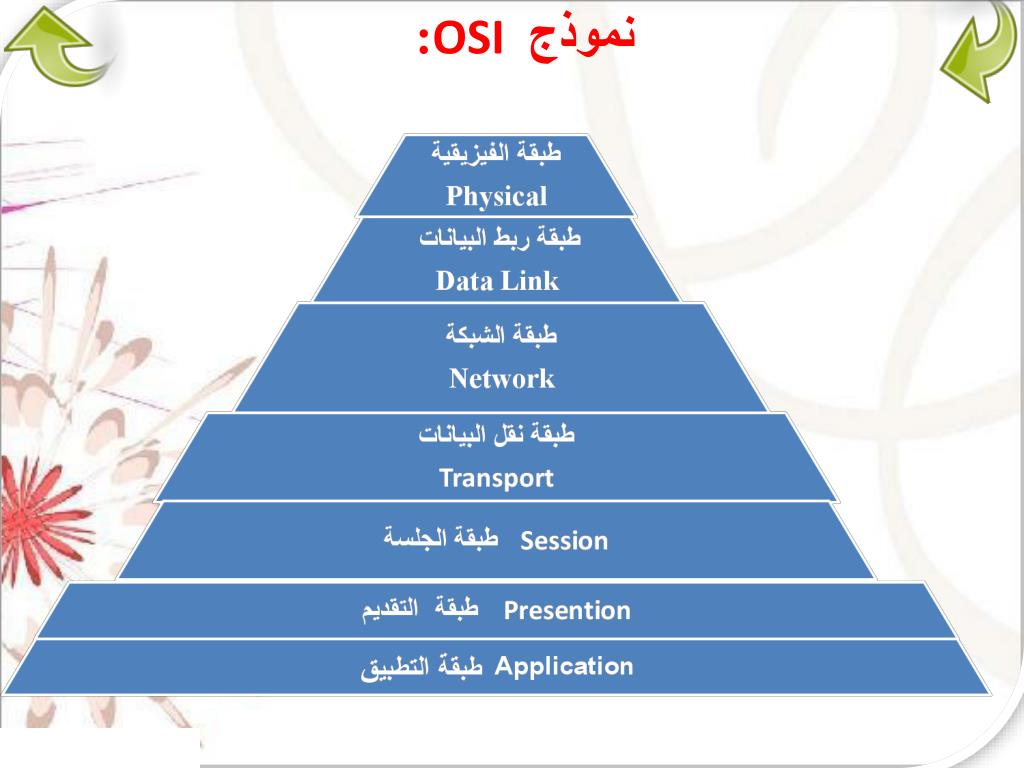

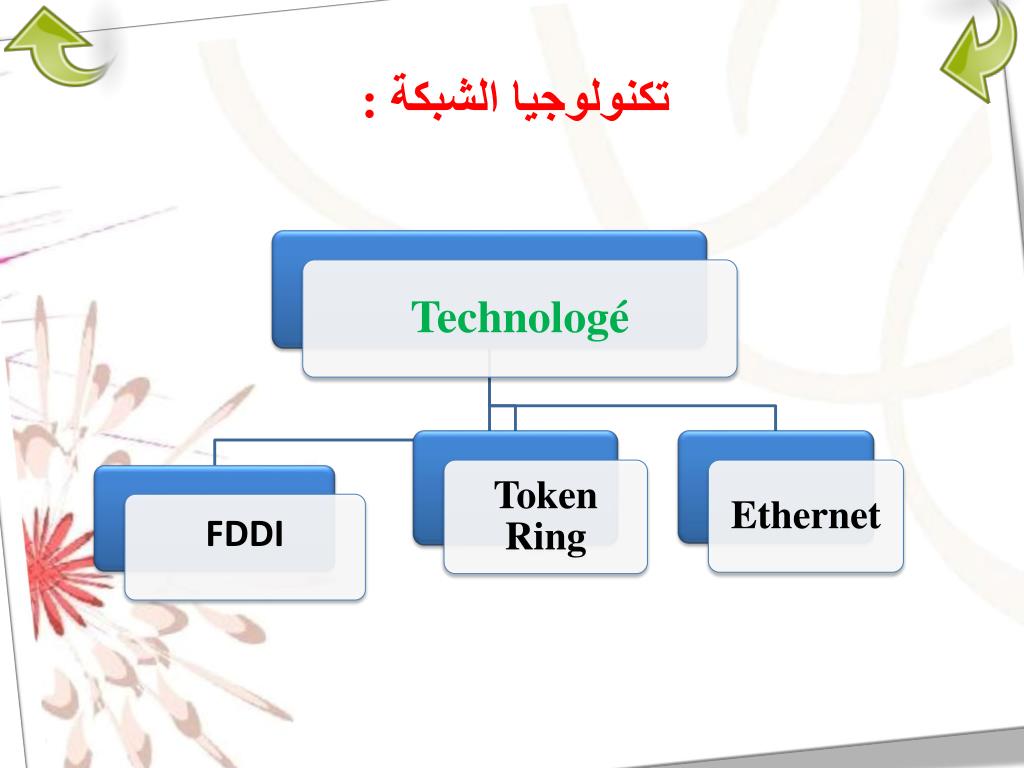

عناوين الفصــــــــــل • مقدمة عن الشبكــــــة . • تعريف الشبكــــــــــة . • طبولوجيا الشبكــــــــة . • تكنولوجيا الشبكــــة . • تجهيزات الشبكـــــة . • الطبقة OSI و بروتوكول TCP/IP . • الخلاصــــة .
مقدمــــة إن تطور الشبكات في عصرنا هذا ادىالى ظهور مايعرف بالشبكات الحاسوبية حيث تفرعت هذه الشبكات الى ثلاثة LAN و WLANو MANحيث اصبح العالم الان عبارة عن منزل واحد فيه العديد من الغرف و سنحاول في بحثنا هذا ان نسرد و لو القليل عن مزايا و خبايا الشبكات وطبوليجيتها و التكنولوجيا المستخدمة فيها و كذلك التجهيزات اللازمة لصناعة شبكة مرورا بالطبقة OSI و البرتوكول TCP/IP.

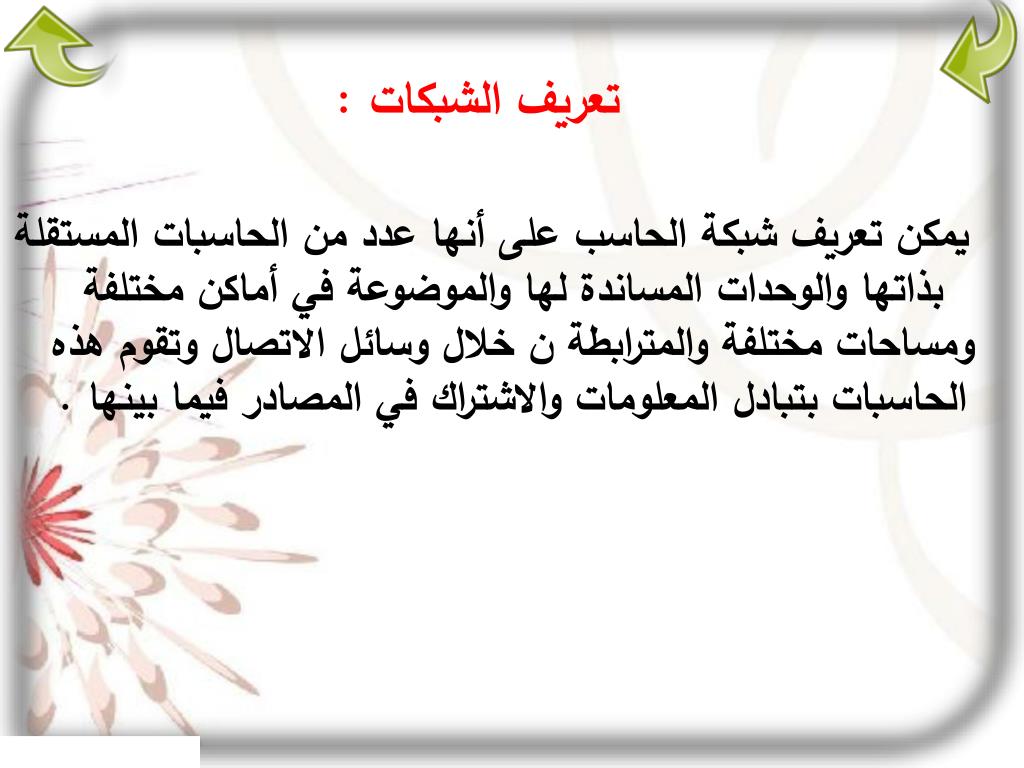

تعريف الشبكات : يمكن تعريف شبكة الحاسب على أنها عدد من الحاسبات المستقلةبذاتها والوحدات المساندة لها والموضوعة في أماكن مختلفة ومساحات مختلفة والمترابطة ن خلال وسائل الاتصال وتقوم هذه الحاسبات بتبادل المعلومات والاشتراك في المصادر فيما بينها .
تجهيزات شبكة الحاسب : لي تكوين شبكة الحاسوب يجب أن توفر العديد من الأدوات والأجهزة لوصل الحواسيب وهي : ــ حاسوبان على الأقل. ــ بطاقة واجهة الشبكةNICلشبكة Ethernet. ــ وسط انتقال سلكي أو لاسلكي. ــ هب Hubأو مبدل switch. ــ بروتوكول اتصال يحدد خوارزمية تخاطب مكونات الشبكة. ــ نظام تشغيل شبكى . ــ هناك بعض الأدوات الأخرى تختلف حسب اختلاف نوعية الشبكة.

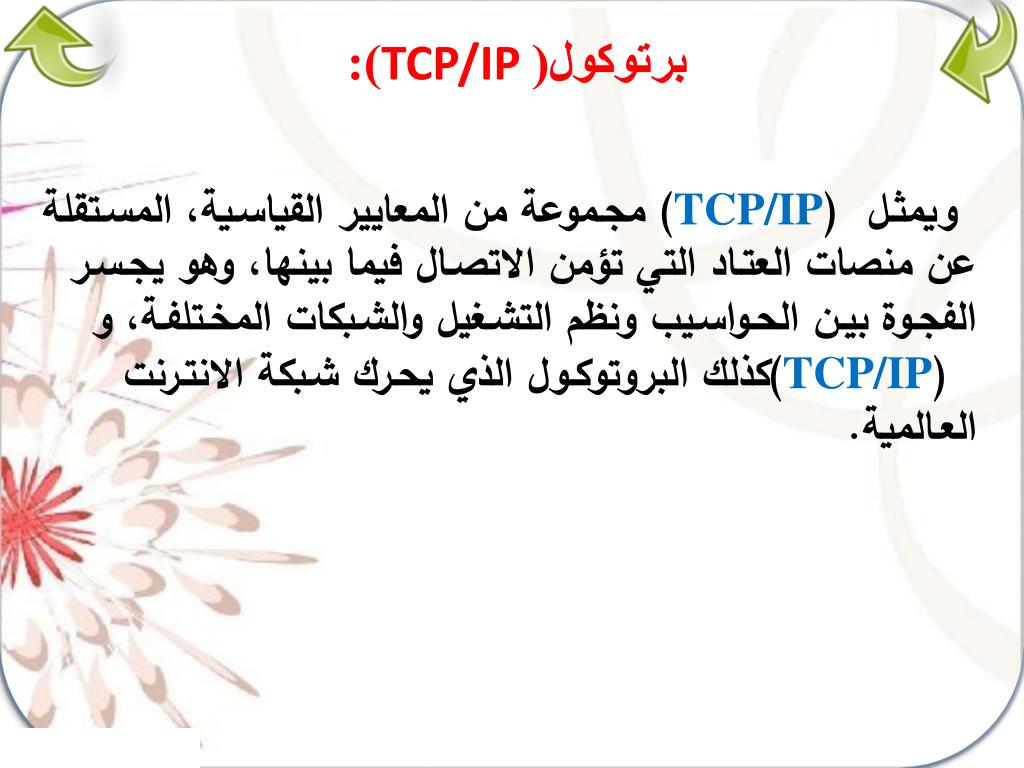

برتوكول(TCP/IP ): ويمثـل(TCP/IP) مجـموعة من المعايير القياسـية، المسـتقلة عن منصات العتـاد التي تؤمن الاتصـال فيما بينها، وهو يجـسـر الفجـوة بيـن الحـواسـيب ونظم التشـغيل والشـبكات المخـتلفـة، و(TCP/IP) كذلك البروتوكـول الذي يحـرك شـبكة الانتـرنت العـالمية.

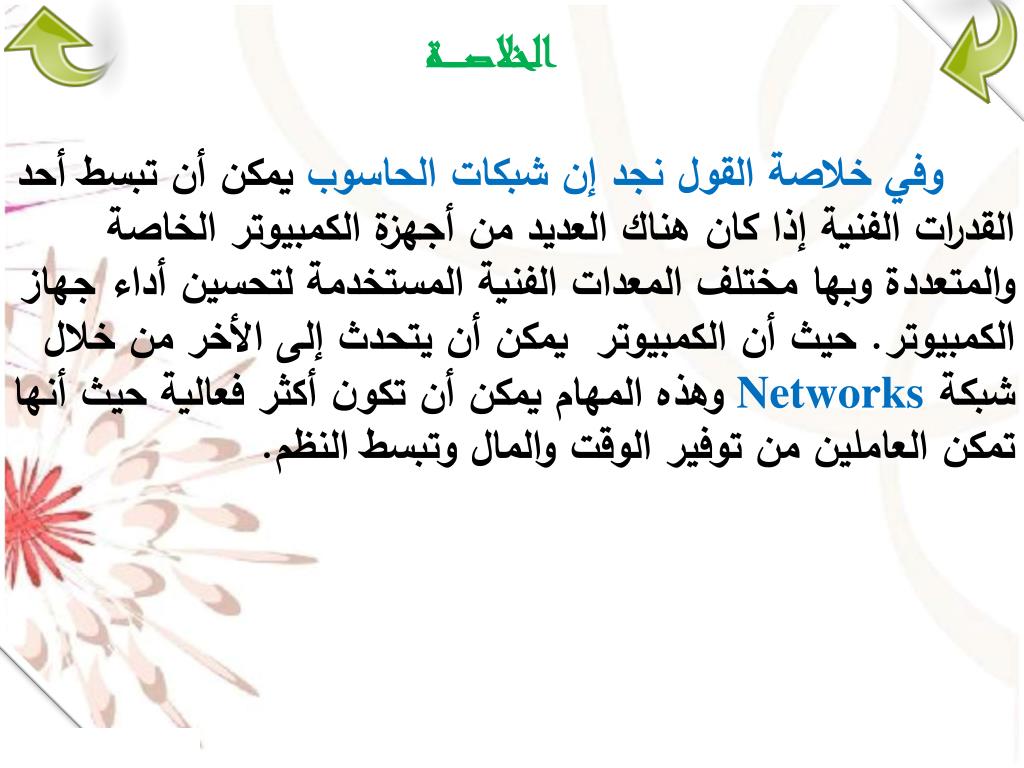

الخلاصــــــة وفي خلاصة القول نجد إن شبكات الحاسوب يمكن أن تبسط أحد القدرات الفنية إذا كان هناك العديد من أجهزة الكمبيوتر الخاصة والمتعددة وبها مختلف المعدات الفنية المستخدمة لتحسين أداء جهاز الكمبيوتر. حيث أن الكمبيوتر يمكن أن يتحدث إلى الأخر من خلال شبكة Networksوهذه المهام يمكن أن تكون أكثر فعالية حيث أنها تمكن العاملين من توفير الوقت والمال وتبسط النظم.

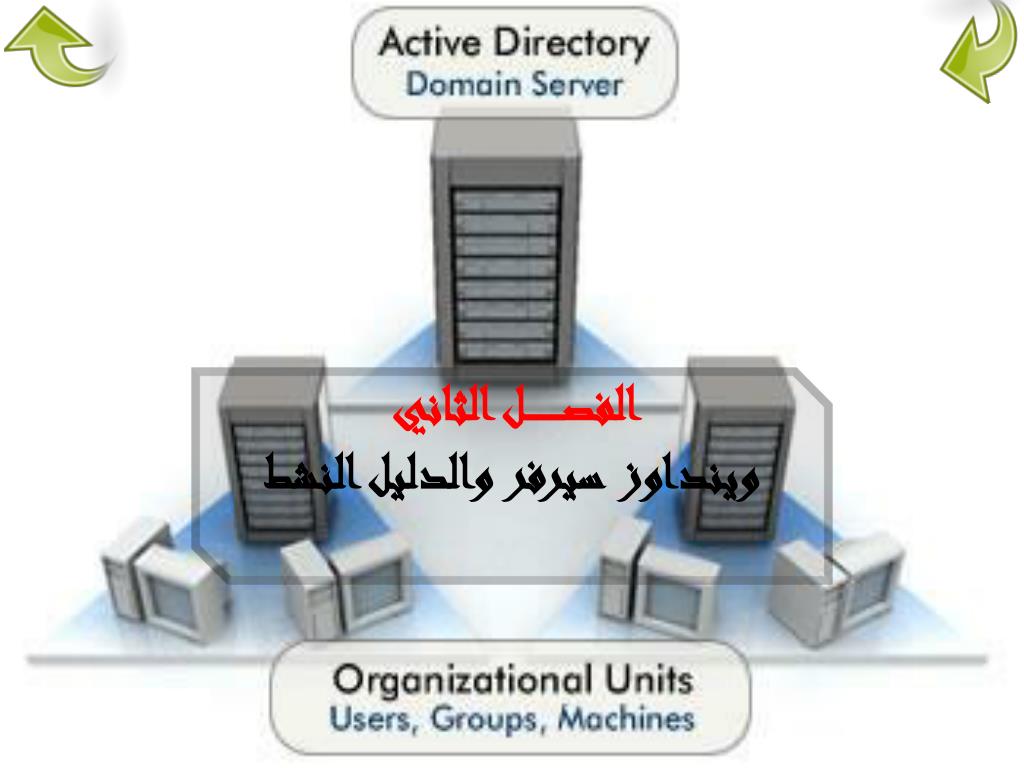

الفصــــــــــل الثاني وينداوزسيرفر والدليل النشط

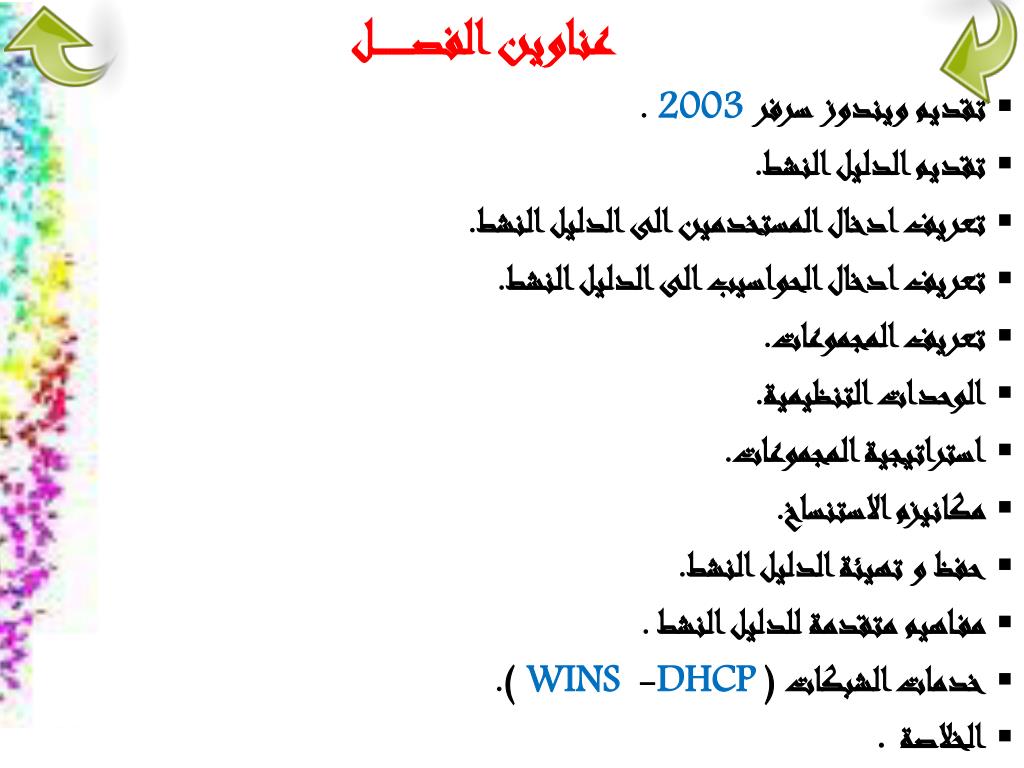

عناوين الفصــــــــــل تقديم ويندوز سرفر2003 . تقديم الدليل النشط. تعريف ادخال المستخدمين الى الدليل النشط. تعريف ادخال الحواسيب الى الدليل النشط. تعريف المجموعات. الوحدات التنظيمية. استراتيجية المجموعات. مكانيزم الاستنساخ. حفظ و تهيئة الدليل النشط. مفاهيم متقدمة للدليل النشط . خدمات الشبكات (DHCP- WINS ). الخلاصة .

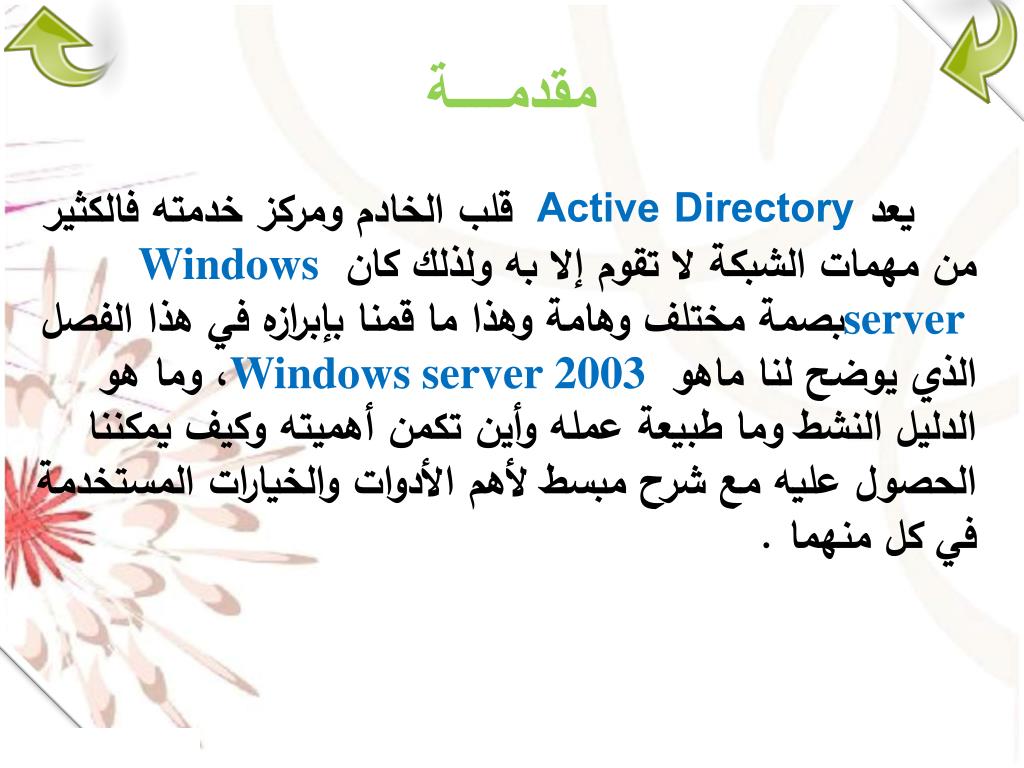

مقدمــــة يعدActive Directoryقلب الخادم ومركز خدمته فالكثير من مهمات الشبكة لا تقوم إلا به ولذلك كان Windows server بصمة مختلف وهامة وهذا ما قمنا بإبرازه في هذا الفصل الذي يوضح لنا ماهوWindows server 2003 ، وماهو الدليل النشط وما طبيعة عمله وأين تكمن أهميته وكيف يمكننا الحصول عليه مع شرح مبسط لأهم الأدوات والخيارات المستخدمة في كل منهما .
تعريف : Windows Server 2003 لقد أخذت عائلة Windows Server 2003 أفضل تكنولوجيا لغاية الآن من بين أنظمة التشغيل جميعها حيث السهولة في النشر، والإدارة، والاستخدام، ونتيجة لذلك ينشأ لك بنية تحتية منتجة كثيرا والتي تساعدك على جعل شبكتك متمكنة وثابتة.Windows Server 2003هو تطوير وتحسين لأداء نظام Windows 2000 Server.إن Windows Server 2003يشمل كل الوظائف التي يحتاج إليها المستخدم في الأيام الحالية لأداء متطلباته .

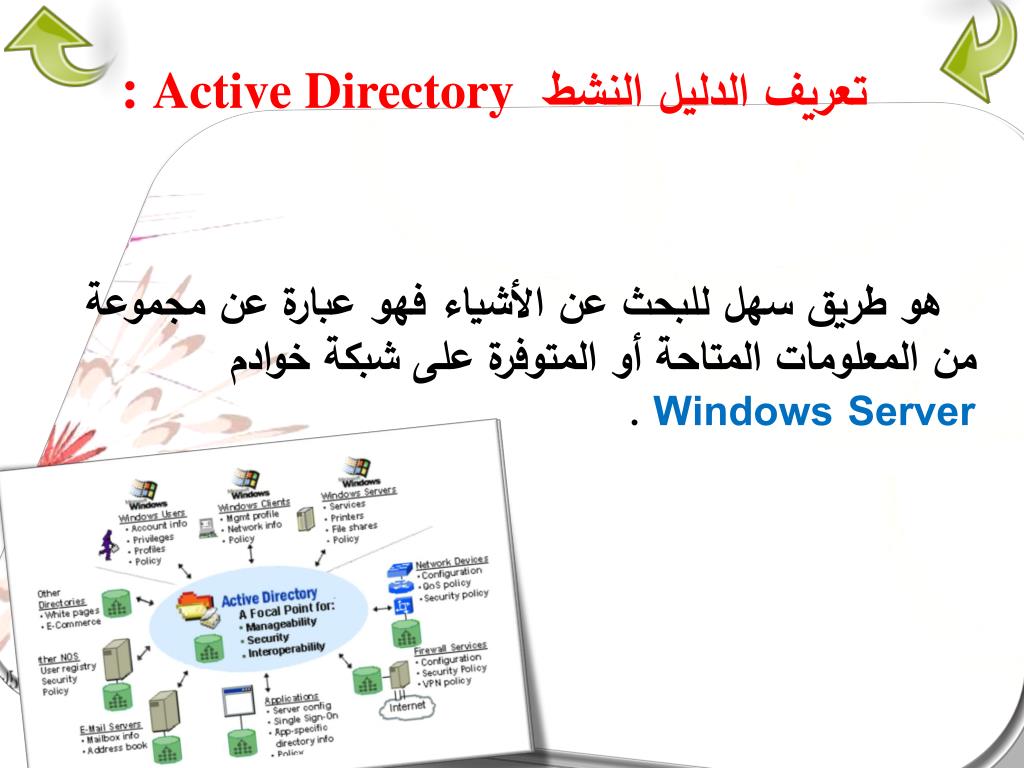

تعريف الدليل النشط Active Directory: هو طريق سهل للبحث عن الأشياء فهو عبارة عن مجموعة من المعلومات المتاحة أو المتوفرة على شبكة خوادمWindows Server.

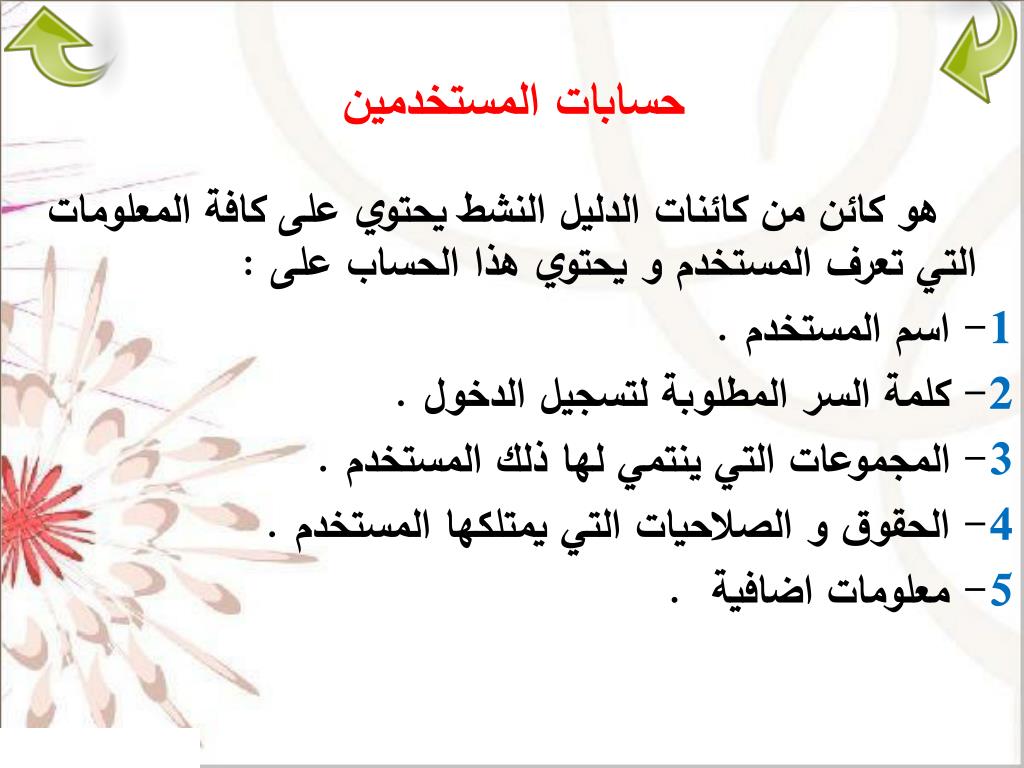

حسابات المستخدمين هو كائن من كائنات الدليل النشط يحتوي على كافة المعلومات التي تعرف المستخدم و يحتوي هذا الحساب على : 1- اسم المستخدم . 2- كلمة السر المطلوبة لتسجيل الدخول . 3- المجموعات التي ينتمي لها ذلك المستخدم . 4- الحقوق والصلاحيات التي يمتلكها المستخدم . 5- معلومات اضافية .

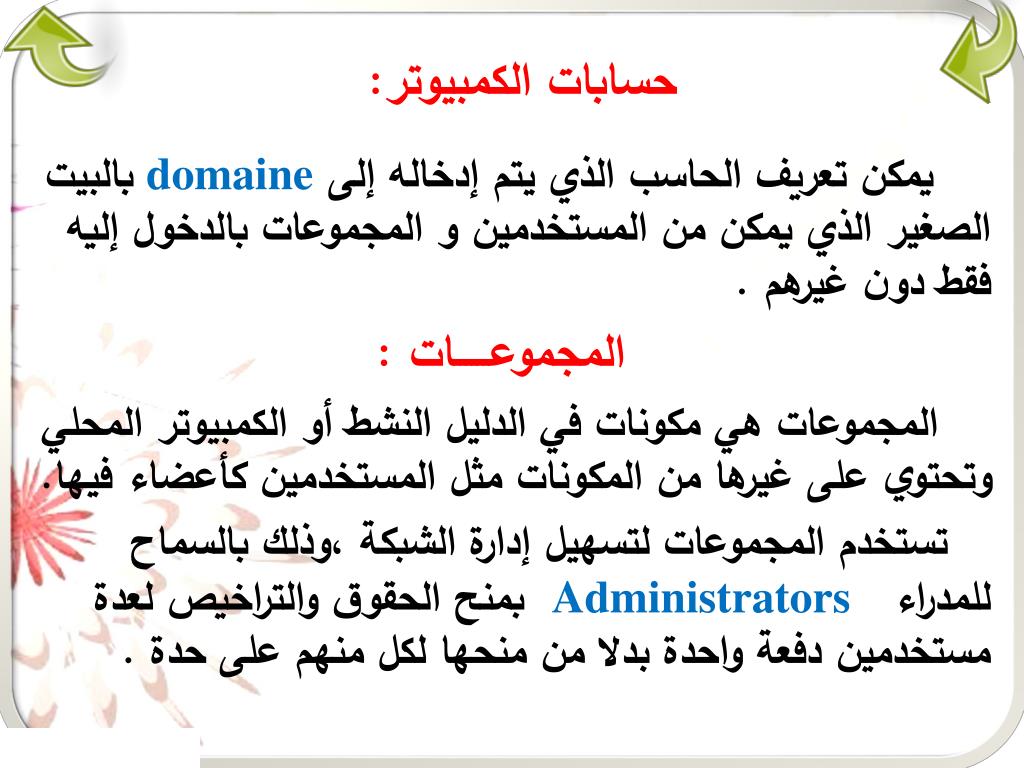

حسابات الكمبيوتر: يمكن تعريف الحاسب الذي يتم إدخاله إلى domaine بالبيت الصغير الذي يمكن من المستخدمين و المجموعات بالدخول إليه فقط دون غيرهم . المجموعــــــات : المجموعات هي مكونات في الدليل النشط أو الكمبيوتر المحلي وتحتوي على غيرها من المكونات مثل المستخدمين كأعضاء فيها. تستخدم المجموعات لتسهيل إدارة الشبكة ،وذلك بالسماح للمدراء Administratorsبمنح الحقوق والتراخيص لعدة مستخدمين دفعة واحدة بدلا من منحها لكل منهم على حدة .

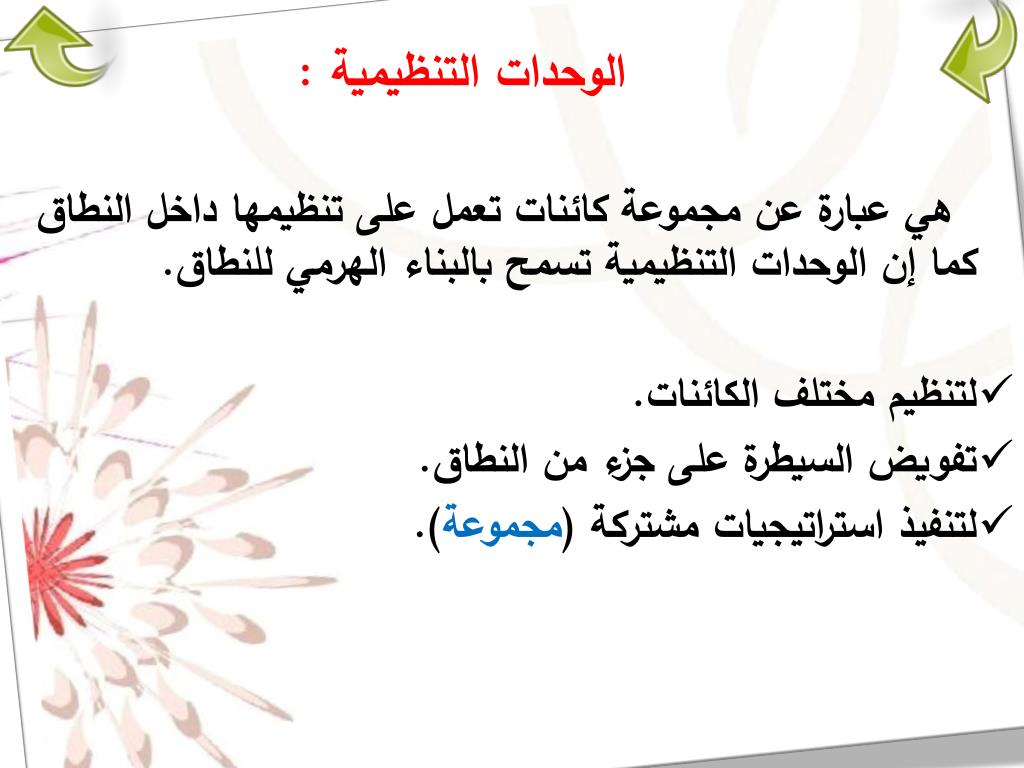

الوحدات التنظيمية : هي عبارة عن مجموعة كائنات تعمل على تنظيمها داخل النطاق كما إن الوحدات التنظيمية تسمح بالبناء الهرمي للنطاق . • لتنظيم مختلف الكائنات. • تفويض السيطرة على جزء من النطاق. • لتنفيذ استراتيجيات مشتركة (مجموعة).

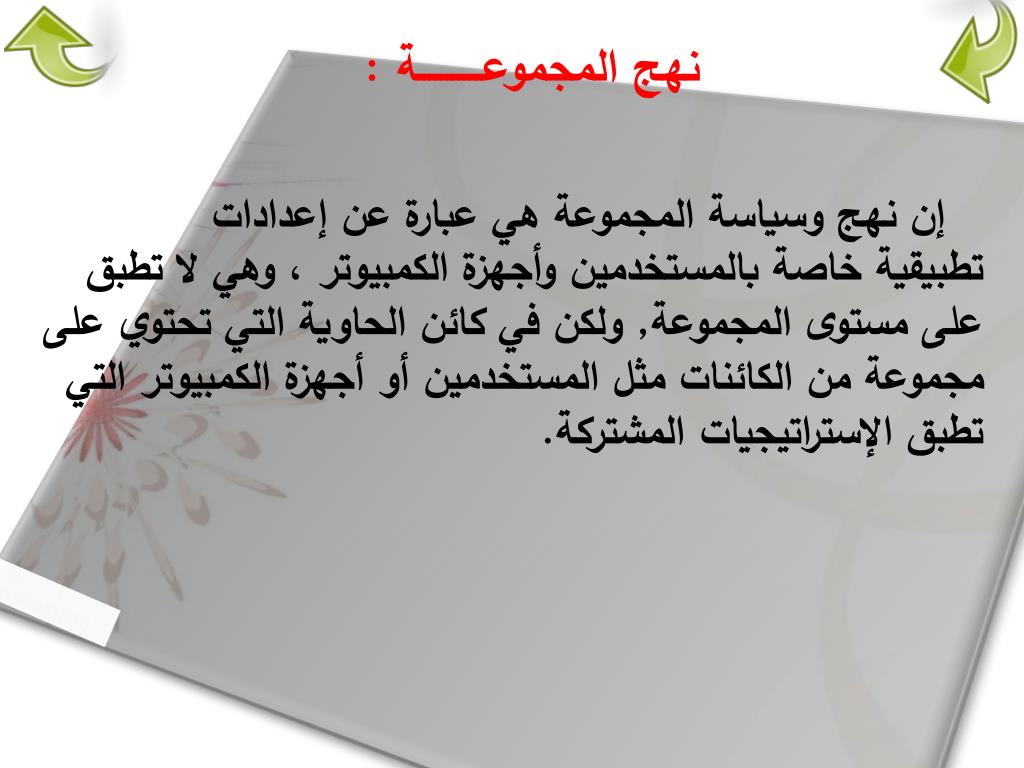

نهج المجموعـــــــــــة : إن نهج وسياسة المجموعة هي عبارة عن إعدادات تطبيقية خاصة بالمستخدمين وأجهزة الكمبيوتر ،وهي لا تطبق على مستوى المجموعة, ولكن في كائن الحاوية التي تحتوي على مجموعة من الكائنات مثل المستخدمين أو أجهزة الكمبيوتر التي تطبق الإستراتيجيات المشتركة.

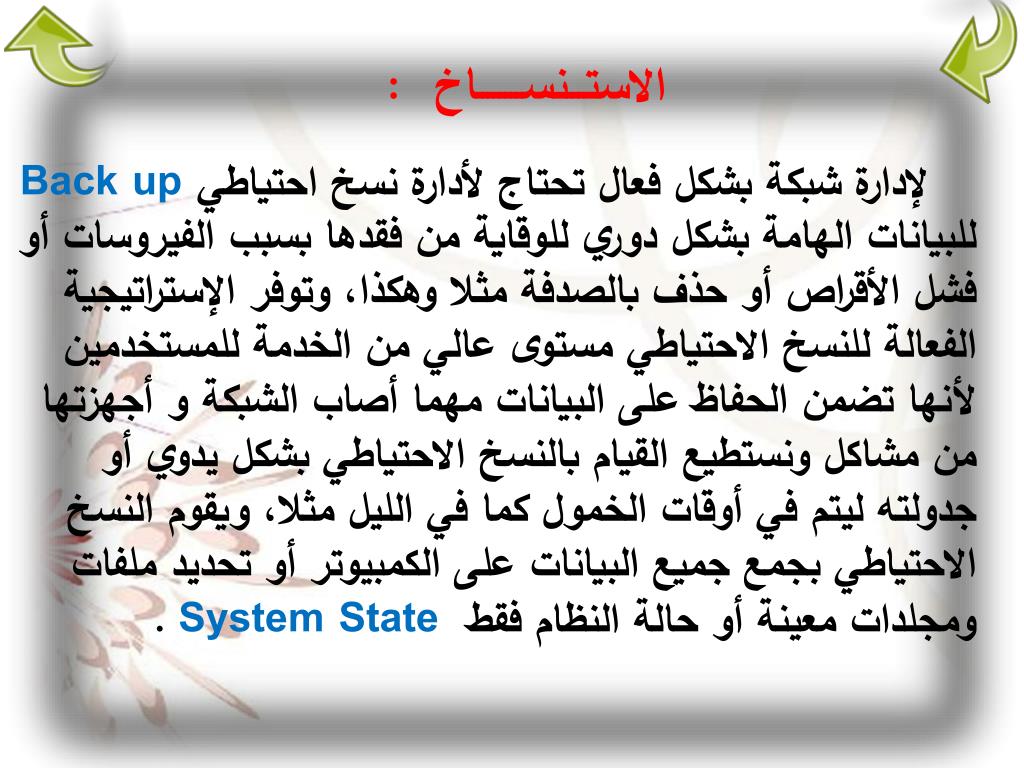

الاستـــنســــــــاخ : لإدارة شبكة بشكل فعال تحتاج لأدارة نسخ احتياطي Back upللبيانات الهامة بشكل دوري للوقاية من فقدها بسبب الفيروسات أو فشل الأقراص أو حذف بالصدفة مثلا وهكذا، وتوفر الإستراتيجية الفعالة للنسخ الاحتياطي مستوى عالي من الخدمة للمستخدمين لأنها تضمن الحفاظ على البيانات مهما أصاب الشبكة و أجهزتها من مشاكل ونستطيع القيام بالنسخ الاحتياطي بشكل يدوي أو جدولته ليتم في أوقات الخمول كما في الليل مثلا، ويقوم النسخ الاحتياطي بجمع جميع البيانات على الكمبيوتر أو تحديد ملفات ومجلدات معينة أو حالة النظام فقط System State .

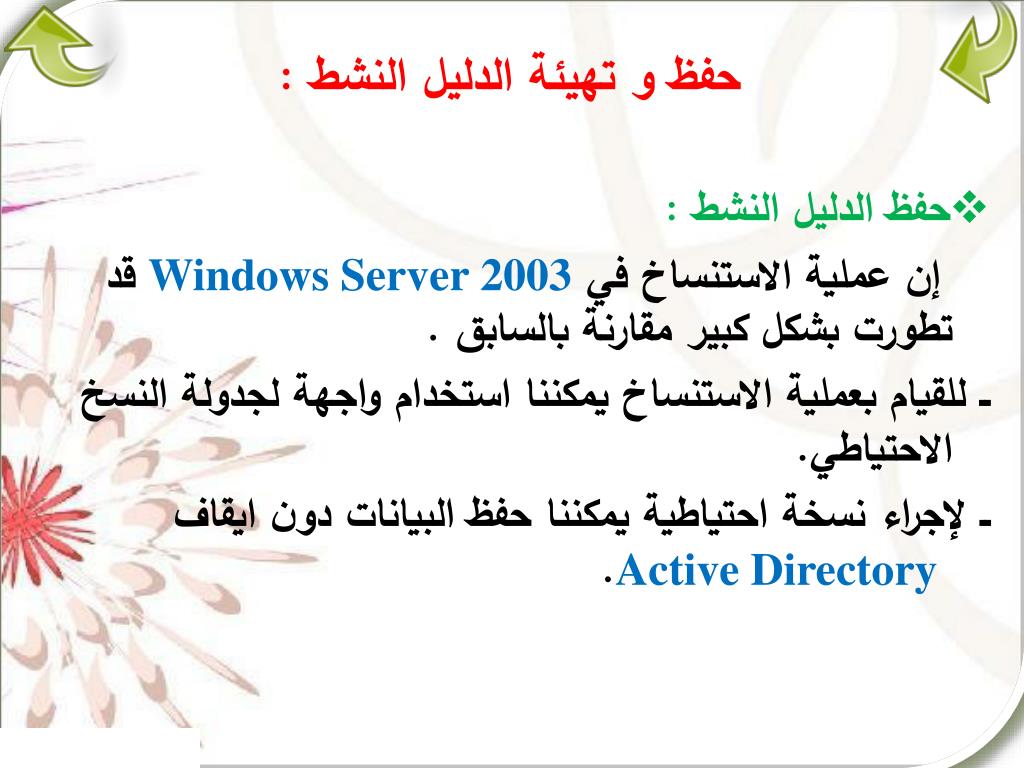

حفظ و تهيئة الدليل النشط : • حفظ الدليل النشط : إن عملية الاستنساخ في Windows Server 2003 قد تطورت بشكل كبير مقارنة بالسابق . ــ للقيام بعملية الاستنساخ يمكننا استخدام واجهة لجدولة النسخ الاحتياطي. ــ لإجراء نسخة احتياطية يمكننا حفظ البيانات دون ايقافActive Directory.

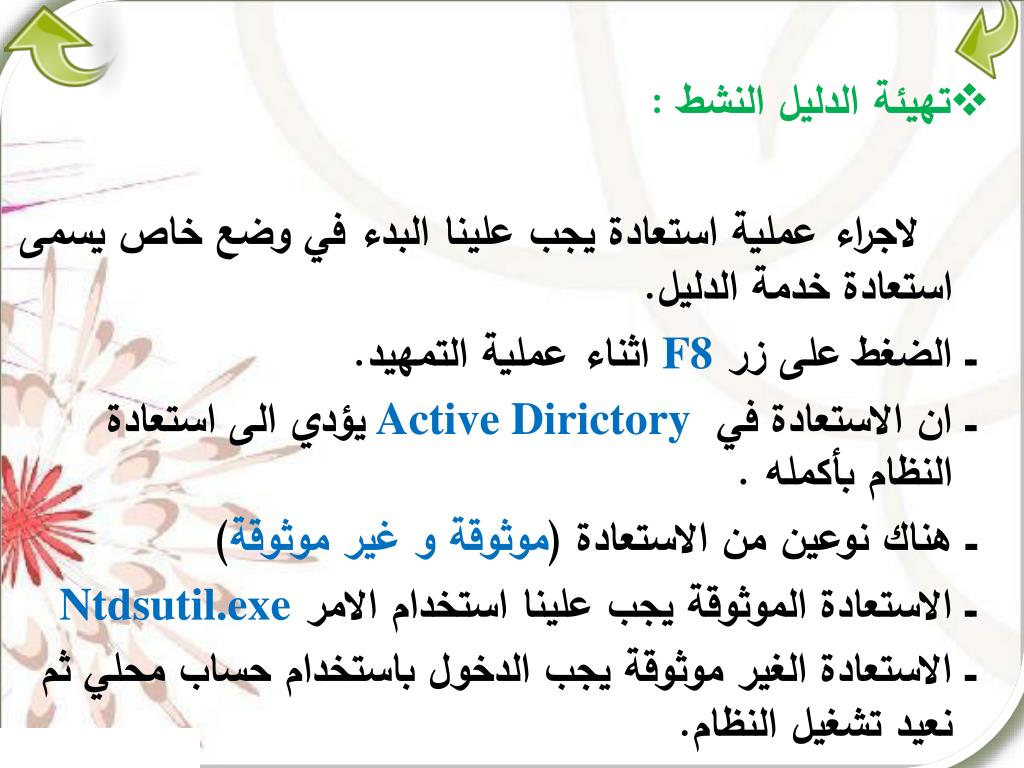

تهيئة الدليل النشط : لاجراء عملية استعادة يجب علينا البدء في وضع خاص يسمى استعادة خدمة الدليل. ــ الضغط على زر F8اثناء عملية التمهيد. ــ ان الاستعادة في Active Dirictoryيؤدي الى استعادة النظام بأكمله . ــ هناك نوعين من الاستعادة (موثوقة و غير موثوقة) ــ الاستعادة الموثوقة يجب علينا استخدام الامرNtdsutil.exe ــ الاستعادة الغير موثوقة يجب الدخول باستخدام حساب محلي ثم نعيد تشغيل النظام.

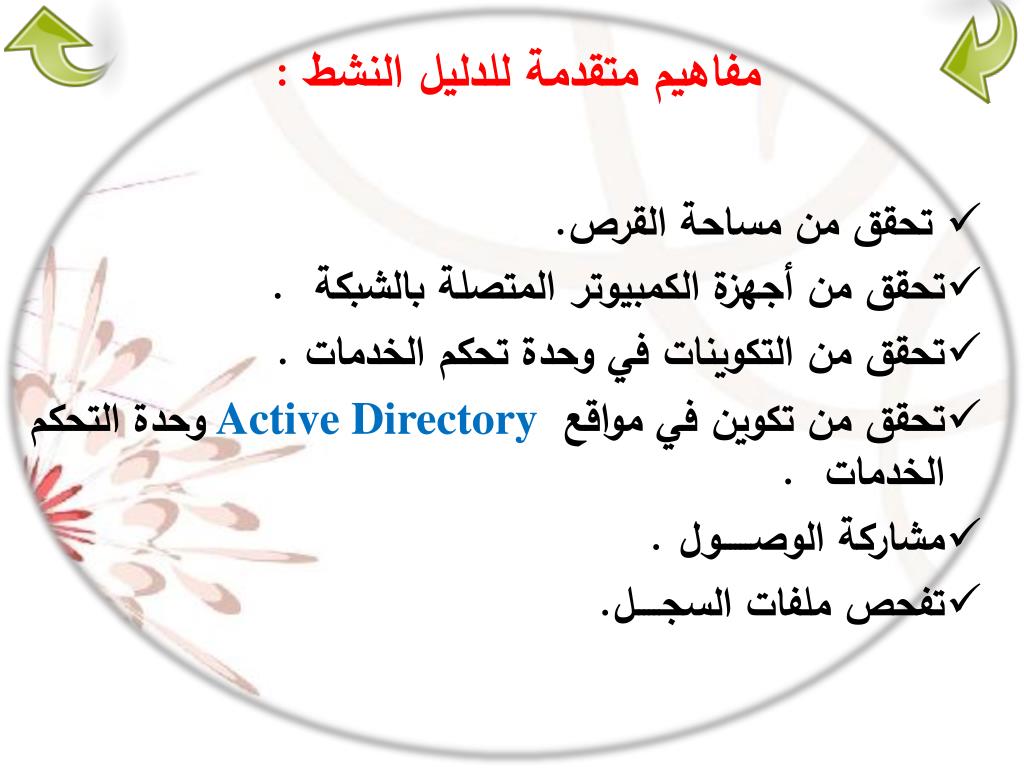

مفاهيم متقدمة للدليل النشط : • تحقق من مساحة القرص. • تحقق من أجهزة الكمبيوتر المتصلة بالشبكة . • تحقق من التكوينات في وحدةتحكم الخدمات . • تحقق من تكوين في مواقع Active Directory وحدة التحكم الخدمات . • مشاركة الوصــــــول . • تفحص ملفات السجـــــل.

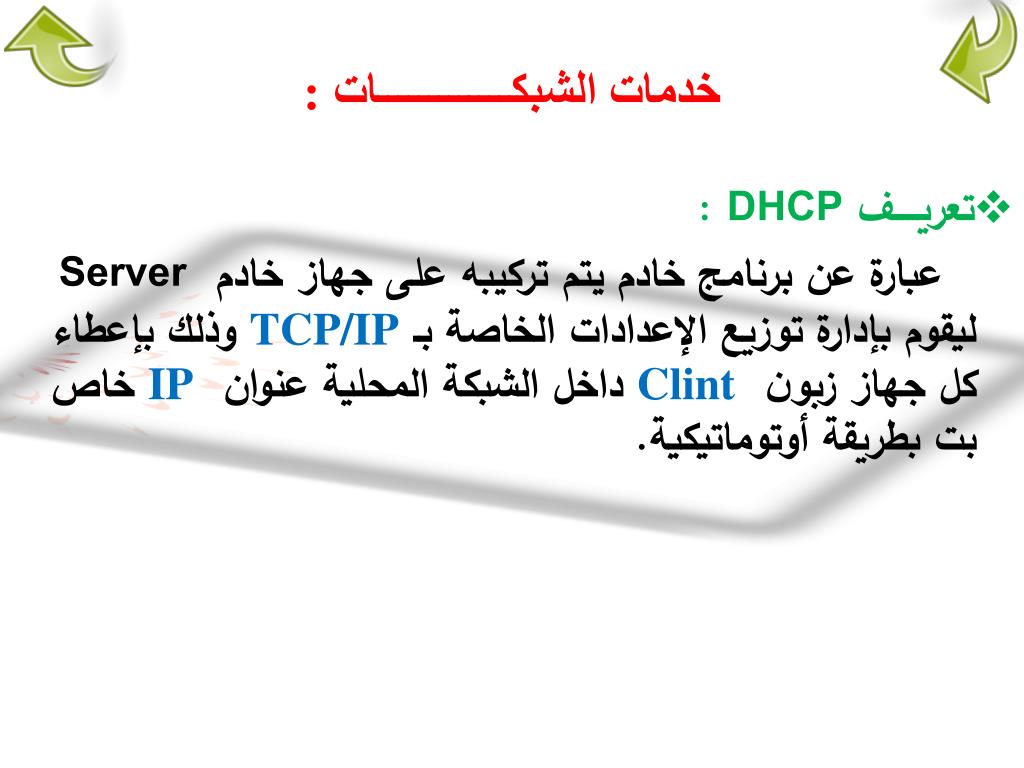

خدمات الشبكـــــــــــــات : • تعريـــــف DHCP : عبارة عن برنامج خادم يتم تركيبه على جهاز خادم Server ليقوم بإدارة توزيع الإعدادات الخاصة بـTCP/IPوذلك بإعطاء كل جهاز زبون Clintداخل الشبكة المحلية عنوان IPخاص بت بطريقة أوتوماتيكية .

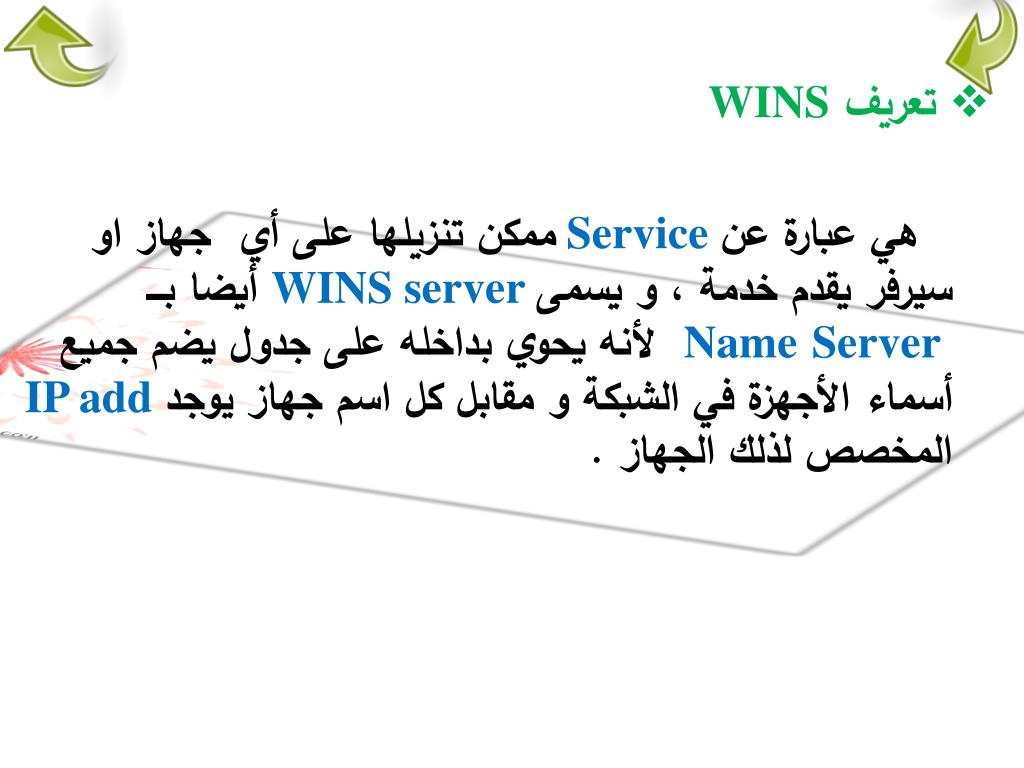

تعريفWINS هي عبارة عن Service ممكن تنزيلها على أي جهاز او سيرفر يقدم خدمة ، و يسمىWINS server أيضا بـــ NameServer لأنه يحوي بداخله على جدول يضم جميع أسماء الأجهزة في الشبكة و مقابل كل اسم جهاز يوجدIP add المخصص لذلك الجهاز .

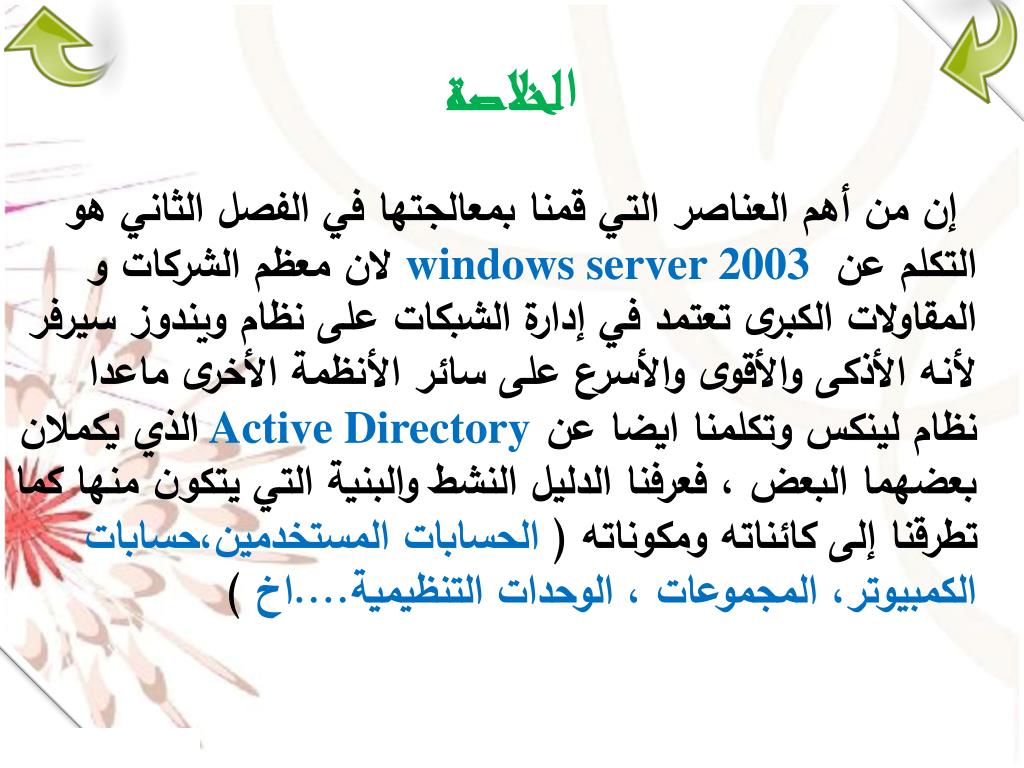

الخلاصة إن من أهم العناصر التي قمنا بمعالجتها في الفصل الثاني هو التكلم عن windows server 2003 لان معظم الشركات و المقاولات الكبرى تعتمد في إدارة الشبكات على نظام ويندوز سيرفر لأنه الأذكى والأقوى والأسرععلى سائر الأنظمة الأخرى ماعدا نظام لينكس وتكلمنا ايضا عن Active Directoryالذي يكملان بعضهما البعض ، فعرفنا الدليل النشط والبنية التي يتكون منها كما تطرقنا إلى كائناته ومكوناته ( الحسابات المستخدمين،حسابات الكمبيوتر، المجموعات ، الوحدات التنظيمية....اخ)
الفصــــــــــل الثالـث تثبيت وطريقة استخدام الشبكة

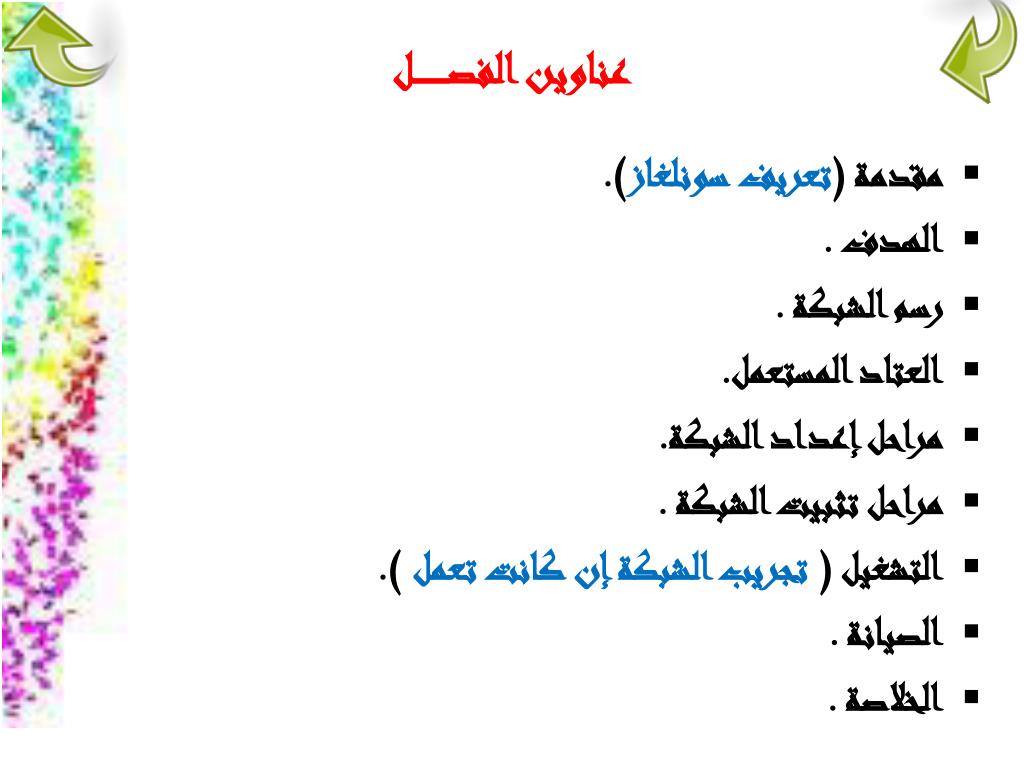

عناوين الفصــــــــــل • مقدمة (تعريف سونلغاز). • الهدف . • رسم الشبكة . • العتاد المستعمل. • مراحل إعداد الشبكة. • مراحل تثبيت الشبكة . • التشغيل (تجريب الشبكة إن كانت تعمل ). • الصيانة . • الخلاصة .

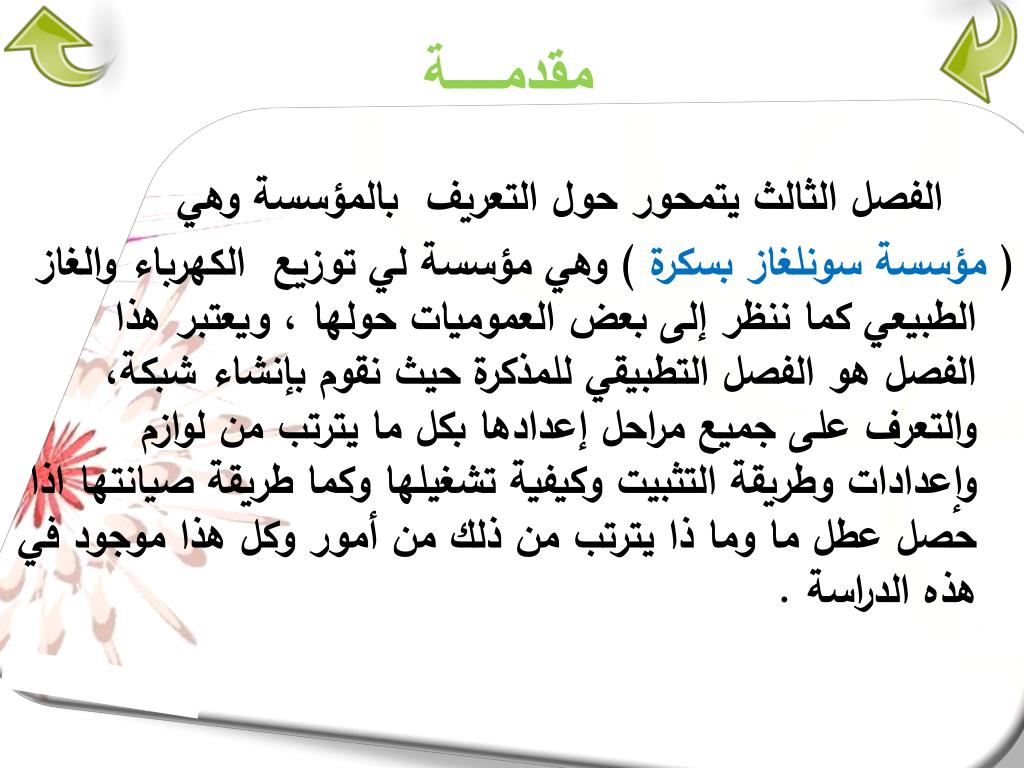

مقدمــــة الفصل الثالث يتمحور حول التعريف بالمؤسسة وهي ( مؤسسة سونلغاز بسكرة ) وهي مؤسسة لي توزيع الكهرباء والغاز الطبيعي كما ننظر إلى بعض العموميات حولها ، ويعتبر هذا الفصل هو الفصل التطبيقي للمذكرة حيث نقوم بإنشاء شبكة، والتعرف على جميع مراحل إعدادها بكل ما يترتب من لوازم وإعدادات وطريقة التثبيت وكيفية تشغيلها وكما طريقة صيانتها اذا حصل عطل ما وما ذا يترتب من ذلك من أمور وكل هذا موجود في هذه الدراسة .
تعريف مؤسسة سونلغاز : هي المؤسسة الجزائرية للكهرباء و الغاز - شركة ذات أسهم - يتمثل نشاطها الأساسي فيما يلي : • إنتاج و نقل و توزيع الكهرباء في الجزائر . • نقل و توزيع الغازالطبيعي عبر القنوات . ش ت و SDC شعار سونلغاز

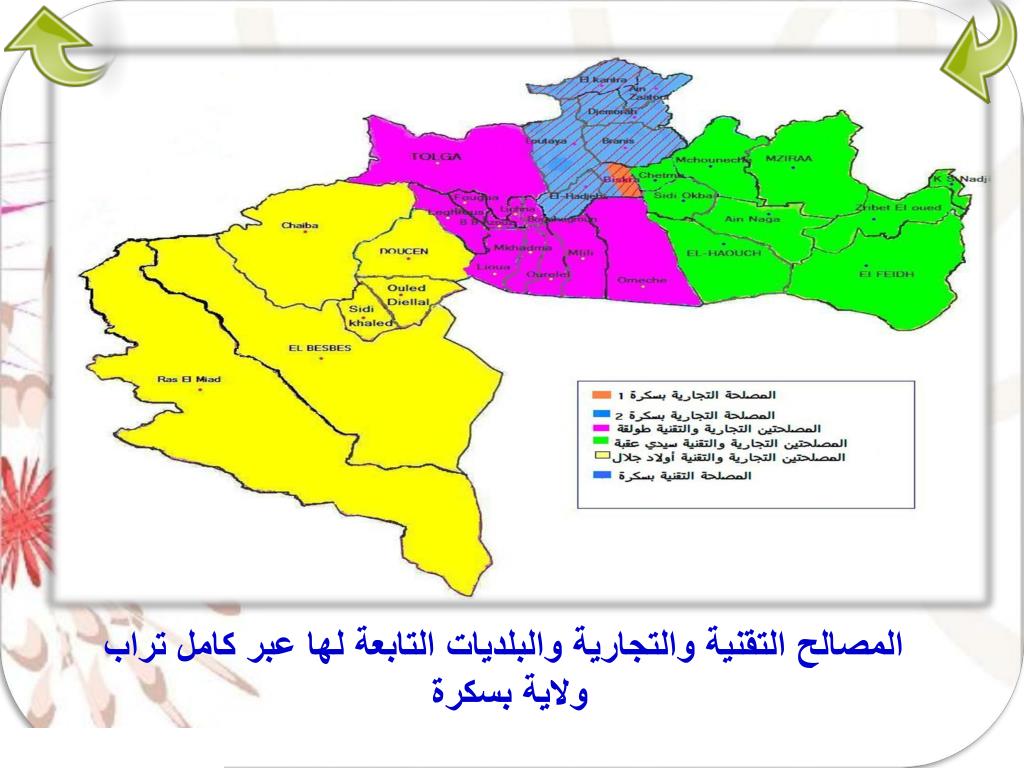

المصالح التقنية والتجارية والبلديات التابعة لها عبر كامل ترابولاية بسكرة
المدير المكلف بشؤون القانونية سكرتيرة المدير المكلف بالإعلام و الاتصال مهندس الأمن مكلف بالأمن الداخلي للمؤسسة قسم تسيير الأنظمة المعلوماتية قسم الدراسات المنفذة و الأشغال القسم الفرعي للشؤون العامة القسم الفرعي للصفقات القسم الفرعي لتسيير الاستثمارات قسم العلاقات التجارية قسم المالية و المحاسبة قسم استغلال الغاز قسم استغلال الكهرباء الهرم التنظيمي لمديرية التوزيع

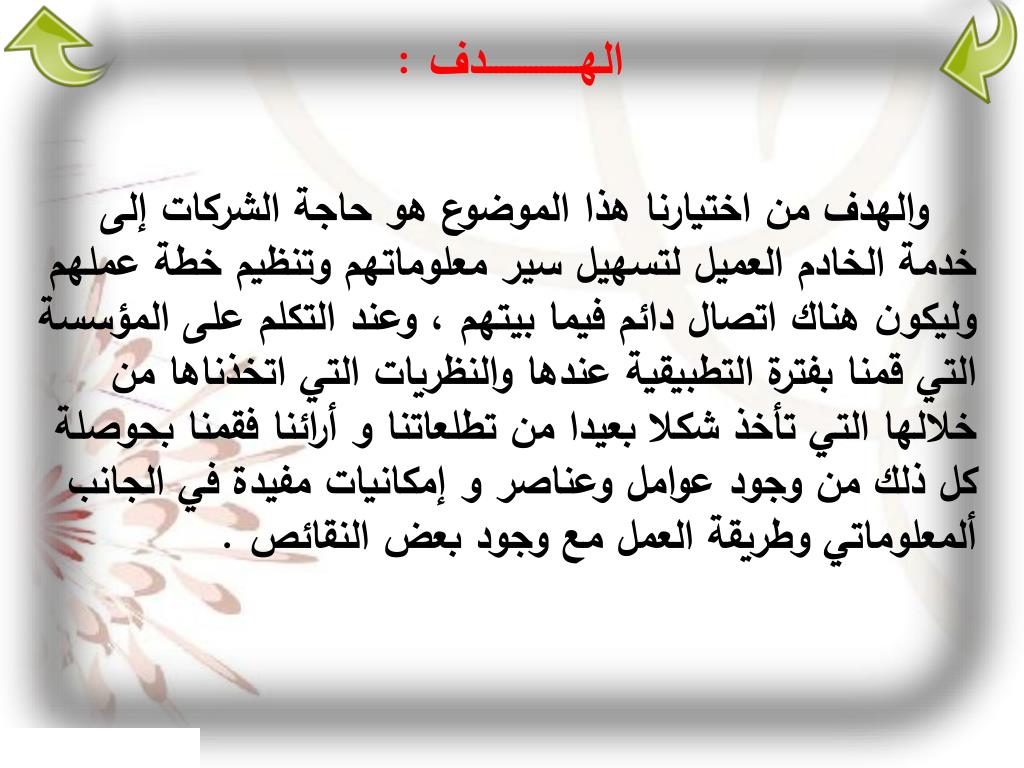

الهــــــــــــــــدف : والهدف من اختيارنا هذا الموضوع هو حاجة الشركات إلى خدمة الخادم العميل لتسهيل سير معلوماتهم وتنظيم خطة عملهم وليكون هناك اتصال دائم فيما بيتهم ، وعند التكلم على المؤسسة التي قمنا بفترة التطبيقية عندها والنظريات التي اتخذناها من خلالها التي تأخذ شكلا بعيدا من تطلعاتنا و أرائنا فقمنا بحوصلة كل ذلك من وجود عوامل وعناصر وإمكانيات مفيدة في الجانب ألمعلوماتي وطريقة العمل مع وجود بعض النقائص .

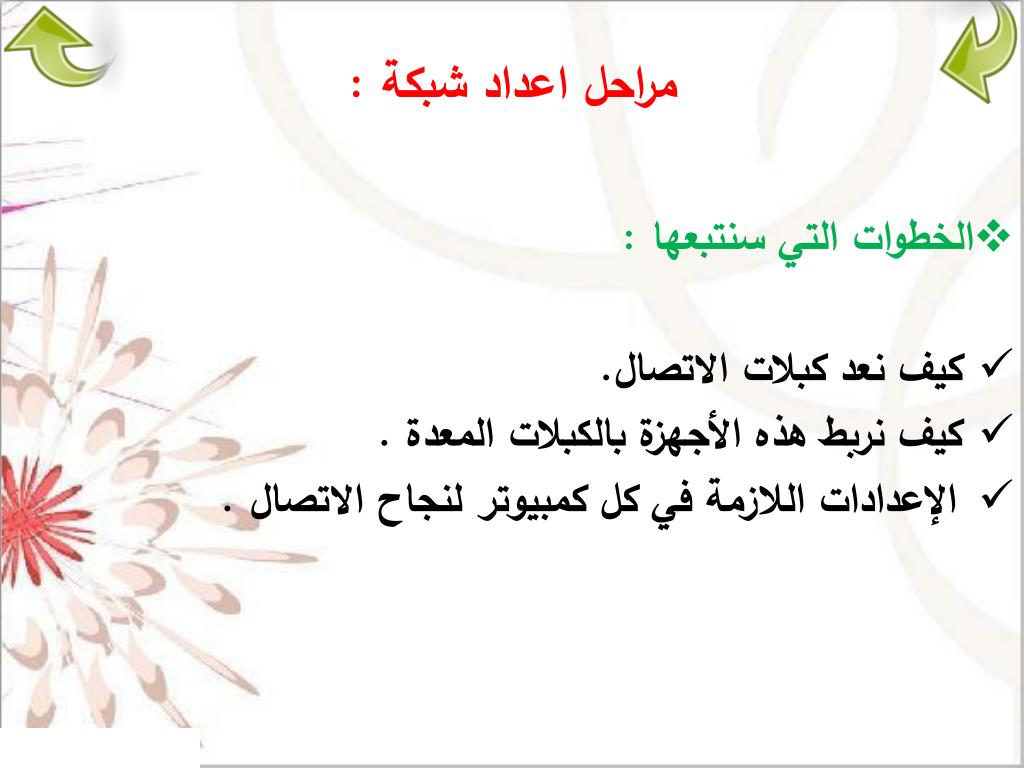

مراحل اعداد شبكة : • الخطوات التي سنتبعها : • كيف نعد كبلات الاتصال. • كيف نربط هذه الأجهزة بالكبلات المعدة . • الإعدادات اللازمة في كل كمبيوتر لنجاح الاتصال .

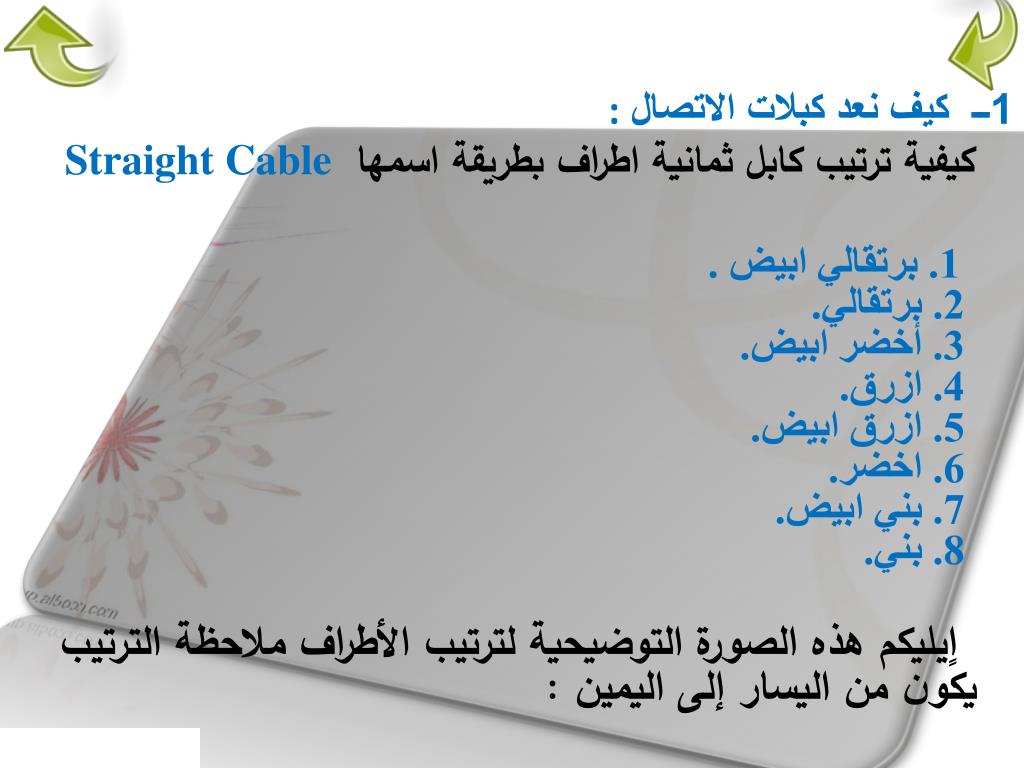

1ــكيفنعدكبلاتالاتصال: كيفية ترتيب كابل ثمانية اطرافبطريقة اسمها Straight Cable 1. برتقالي ابيض .2. برتقالي.3. أخضر ابيض.4. ازرق.5. ازرق ابيض.6. اخضر.7. بني ابيض.8. بني. اٍيليكم هذه الصورة التوضيحية لترتيب الأطراف ملاحظة الترتيب يكون من اليسار إلى اليمين :

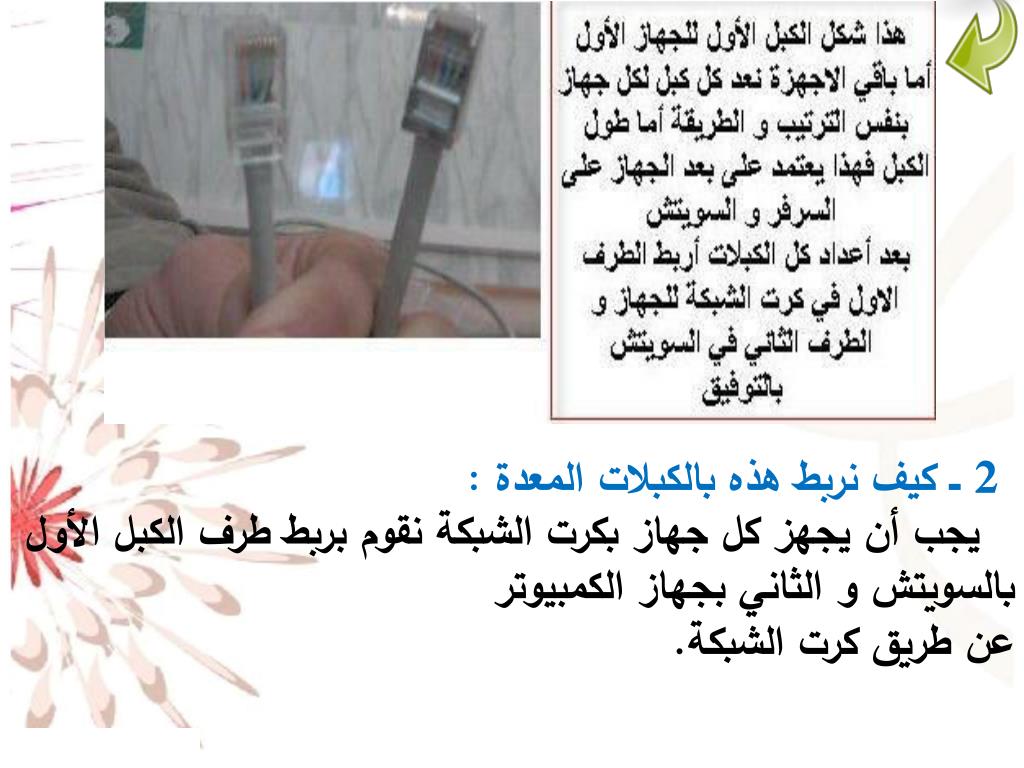

2 ــ كيف نربط هذه بالكبلات المعدة : يجب أن يجهز كل جهاز بكرت الشبكة نقوم بربط طرف الكبل الأول بالسويتش و الثاني بجهاز الكمبيوترعن طريق كرت الشبكة.

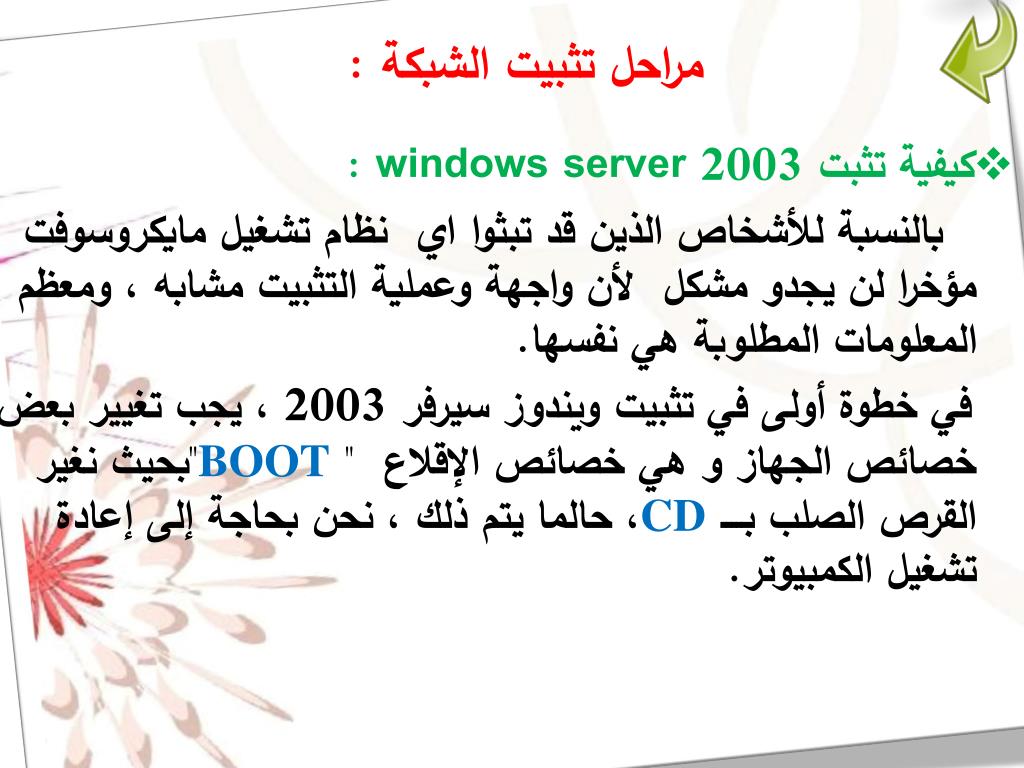

مراحل تثبيت الشبكة : • كيفية تثبت windows server 2003 : بالنسبة للأشخاص الذين قد تبثوا اي نظام تشغيل مايكروسوفت مؤخرا لن يجدو مشكل لأن واجهة وعملية التثبيت مشابه ، ومعظم المعلومات المطلوبة هي نفسها. في خطوة أولى في تثبيت ويندوز سيرفر 2003 ، يجب تغيير بعض خصائص الجهاز و هي خصائص الإقلاع "BOOT " بحيث نغير القرص الصلب بــــCD، حالما يتم ذلك ، نحن بحاجة إلى إعادة تشغيل الكمبيوتر.

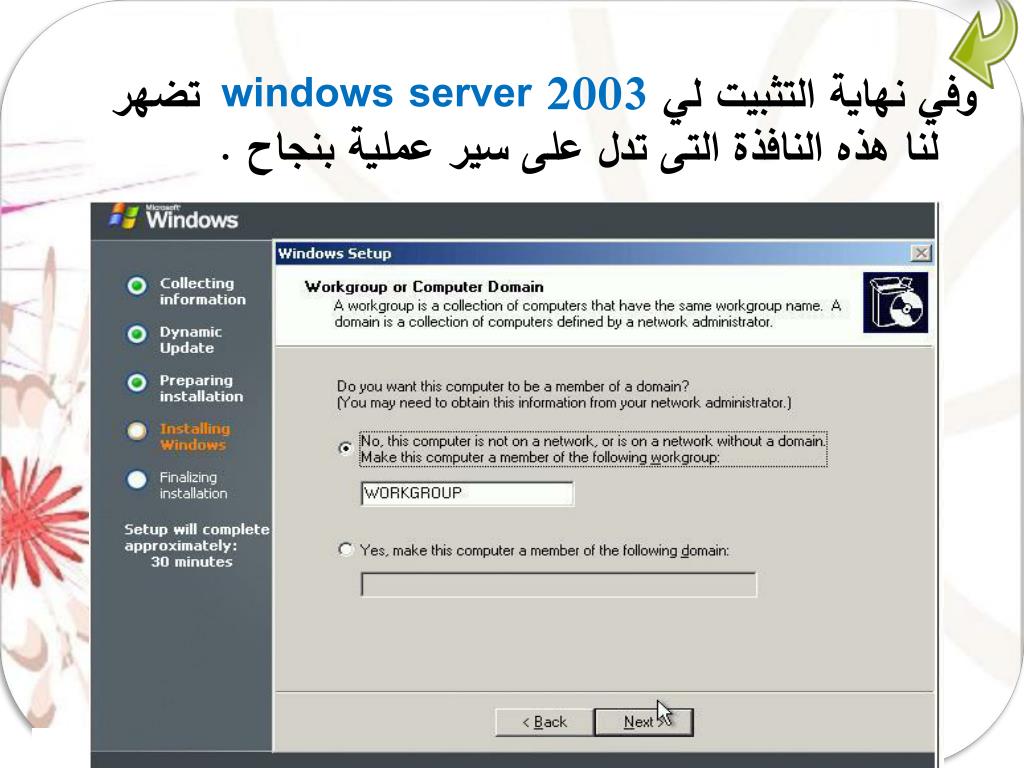

وفي نهاية التثبيت لي windows server 2003تضهر لنا هذه النافذة التى تدل على سير عملية بنجاح .

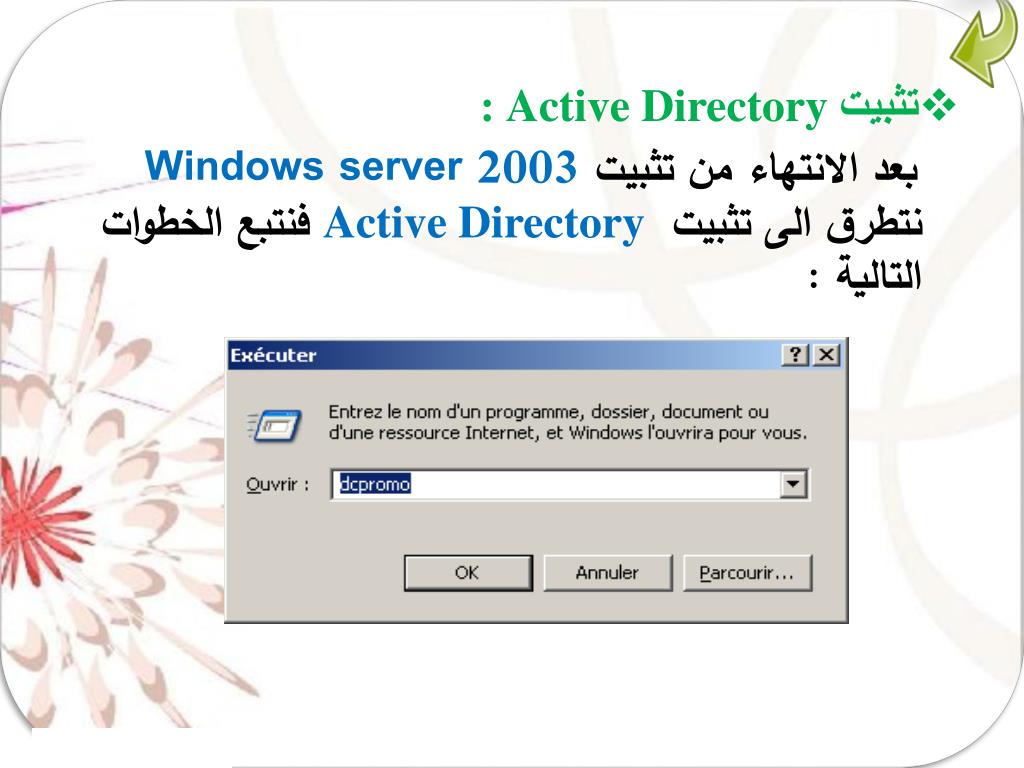

تثبيت Active Directory : بعد الانتهاء من تثبيت Windows server 2003نتطرق الى تثبيت Active Directory فنتبع الخطوات التالية :
