  1. Kolloquium Auslegung einer stationären Luftförderanlage für den Kraftwerksbetrieb im Braunkohlenkraftwerk Neurath der RWE Power AG Peter Konieczny Matr.-Nr. 466 120

  2. Inhalt Einleitung Theoretische Berechnung Messung und Simulation Zusammenfassung Konieczny, 466120

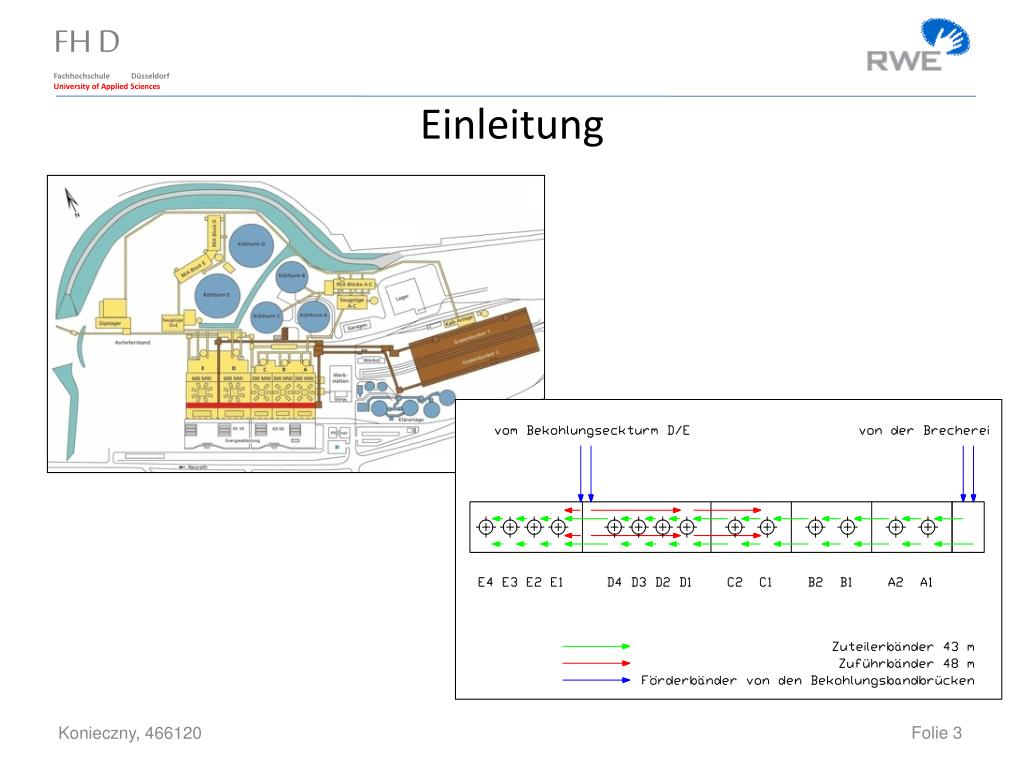

  3. Einleitung Konieczny, 466120

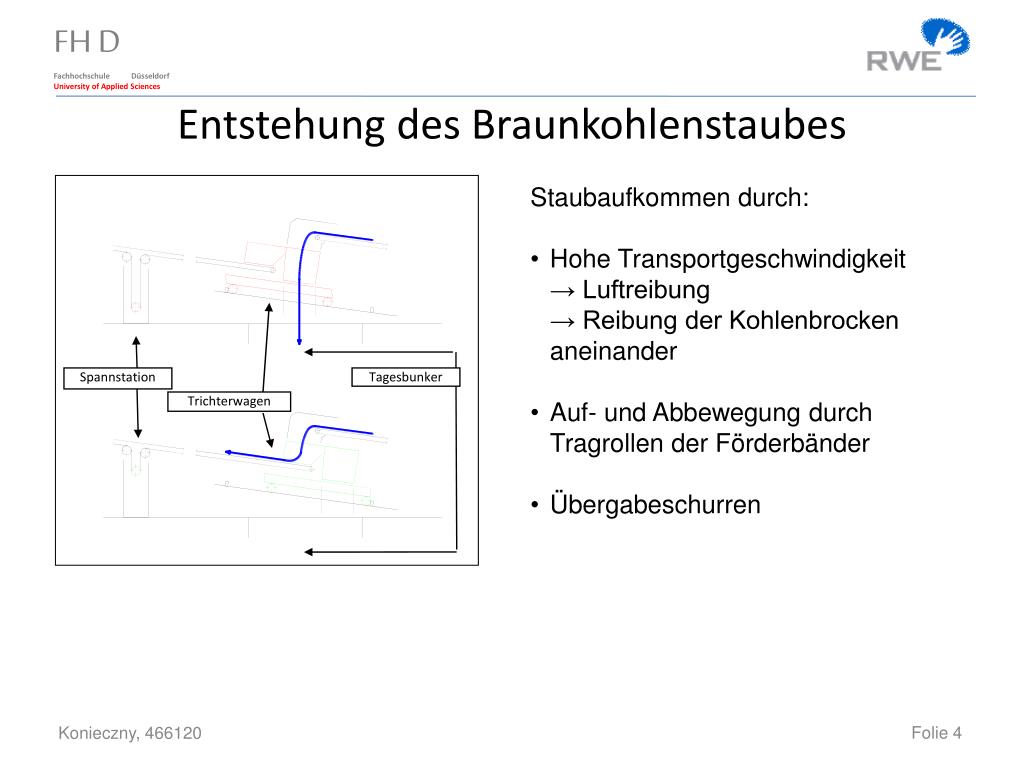

  4. Entstehung des Braunkohlenstaubes • Staubaufkommen durch: • Hohe Transportgeschwindigkeit • → Luftreibung • → Reibung der Kohlenbrocken aneinander • Auf- und Abbewegung durch Tragrollen der Förderbänder • Übergabeschurren Spannstation Tagesbunker Trichterwagen Konieczny, 466120

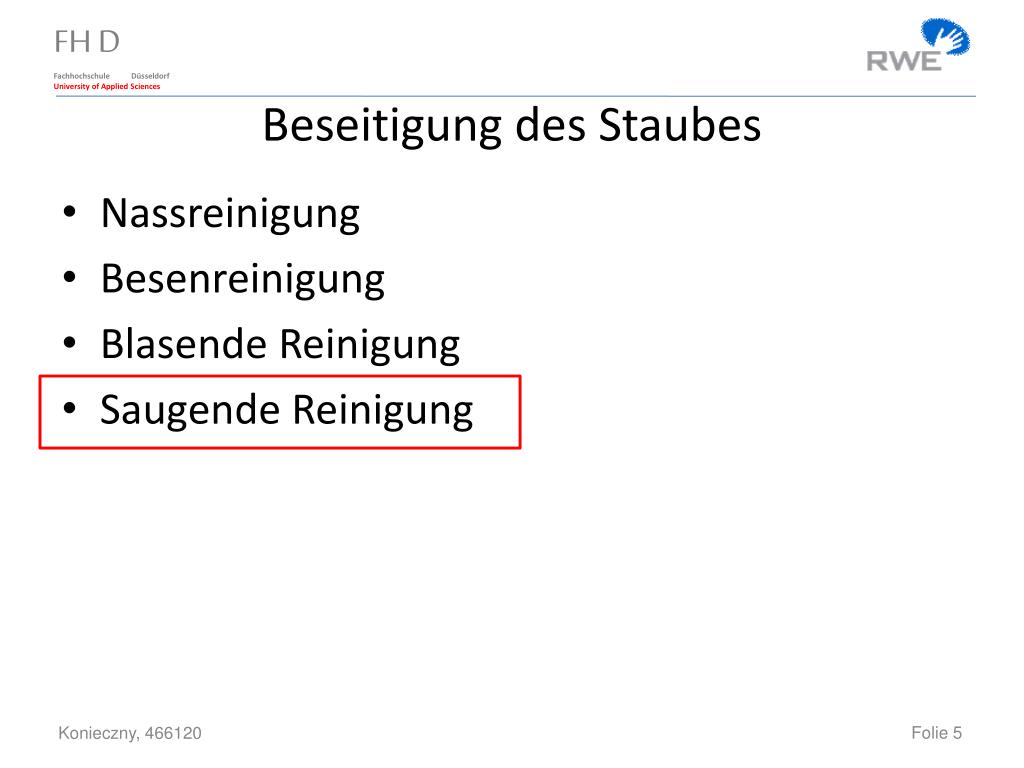

  5. Beseitigung des Staubes Nassreinigung Besenreinigung Blasende Reinigung Saugende Reinigung Konieczny, 466120

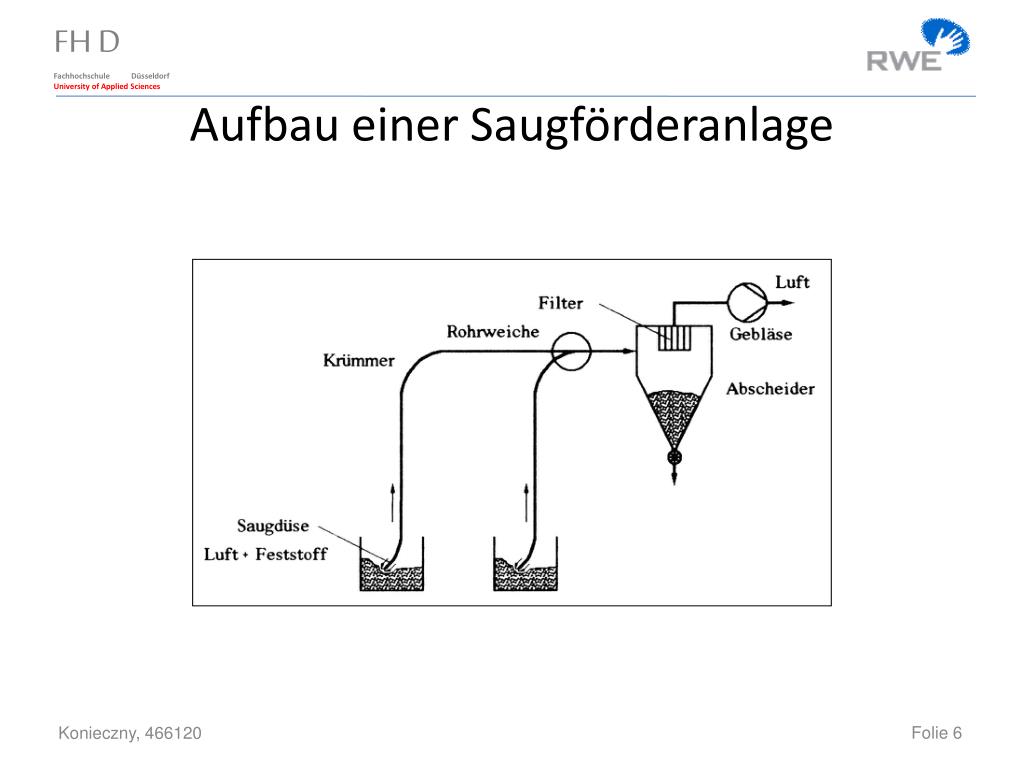

  6. Aufbau einer Saugförderanlage Konieczny, 466120

  7. Staubaufkommen Konieczny, 466120

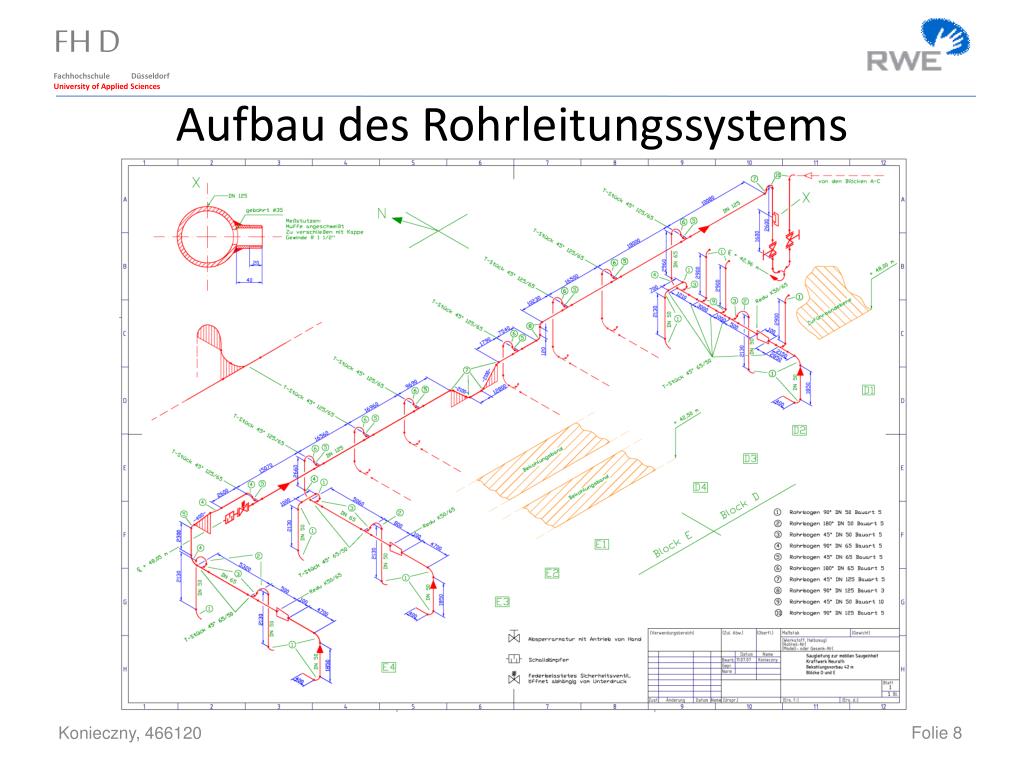

  8. Aufbau des Rohrleitungssystems Konieczny, 466120

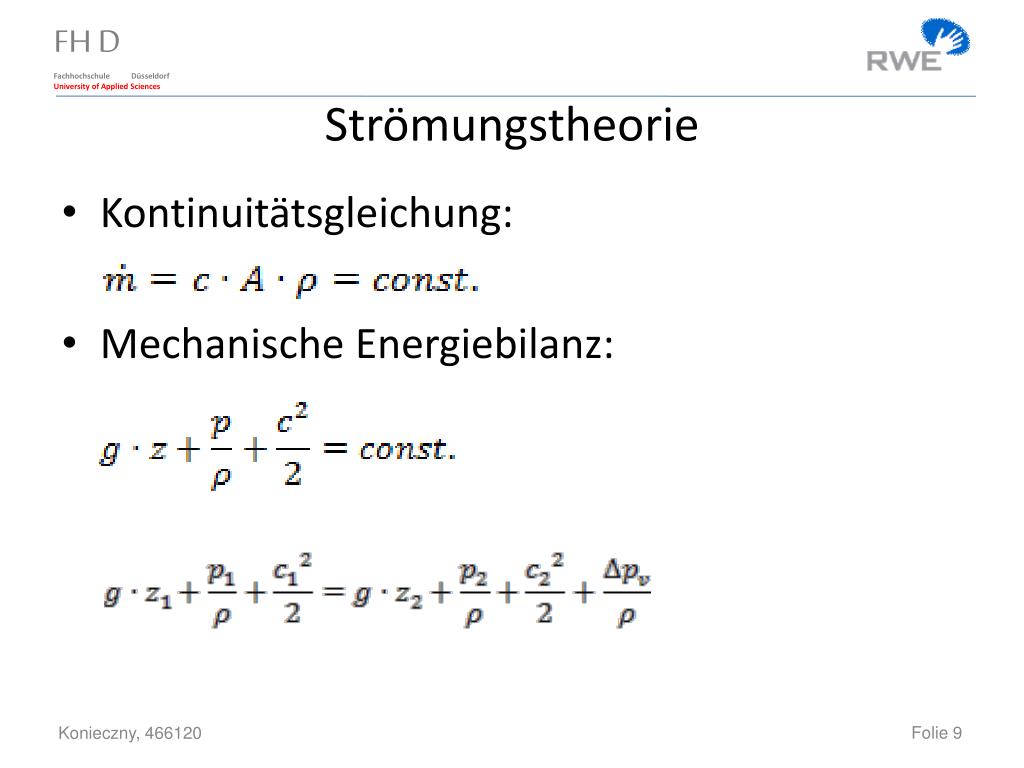

  9. Strömungstheorie Kontinuitätsgleichung: Mechanische Energiebilanz: Konieczny, 466120

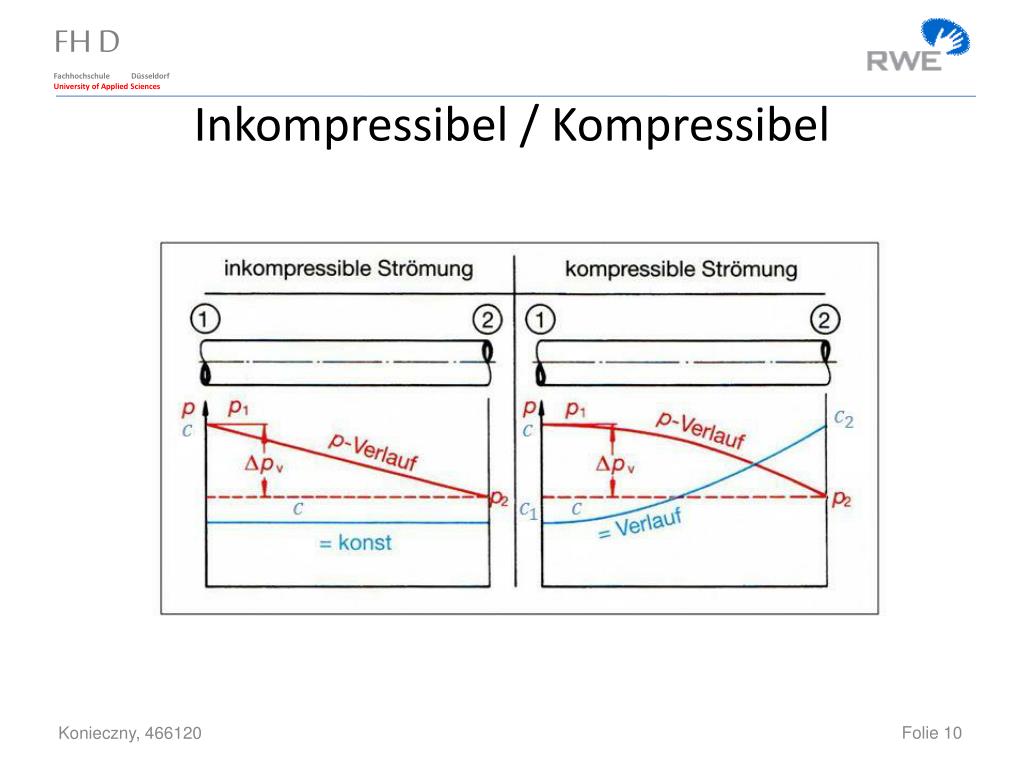

  10. Inkompressibel / Kompressibel Konieczny, 466120

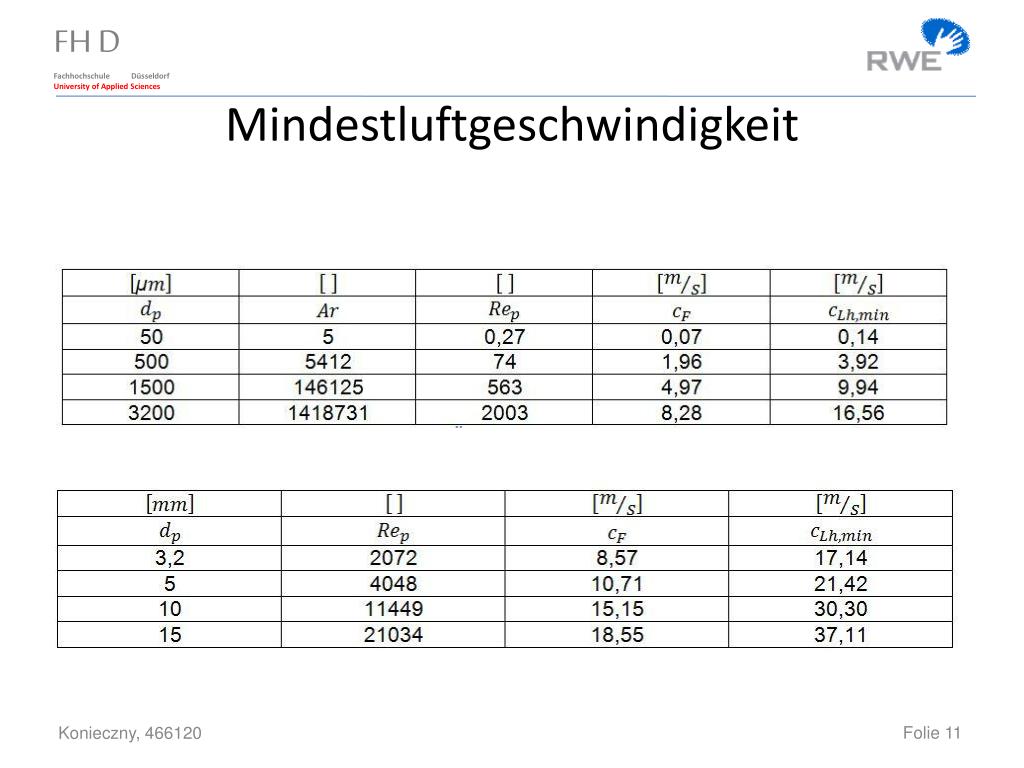

  11. Mindestluftgeschwindigkeit Konieczny, 466120

  12. Strömungsverhältnisse Konieczny, 466120

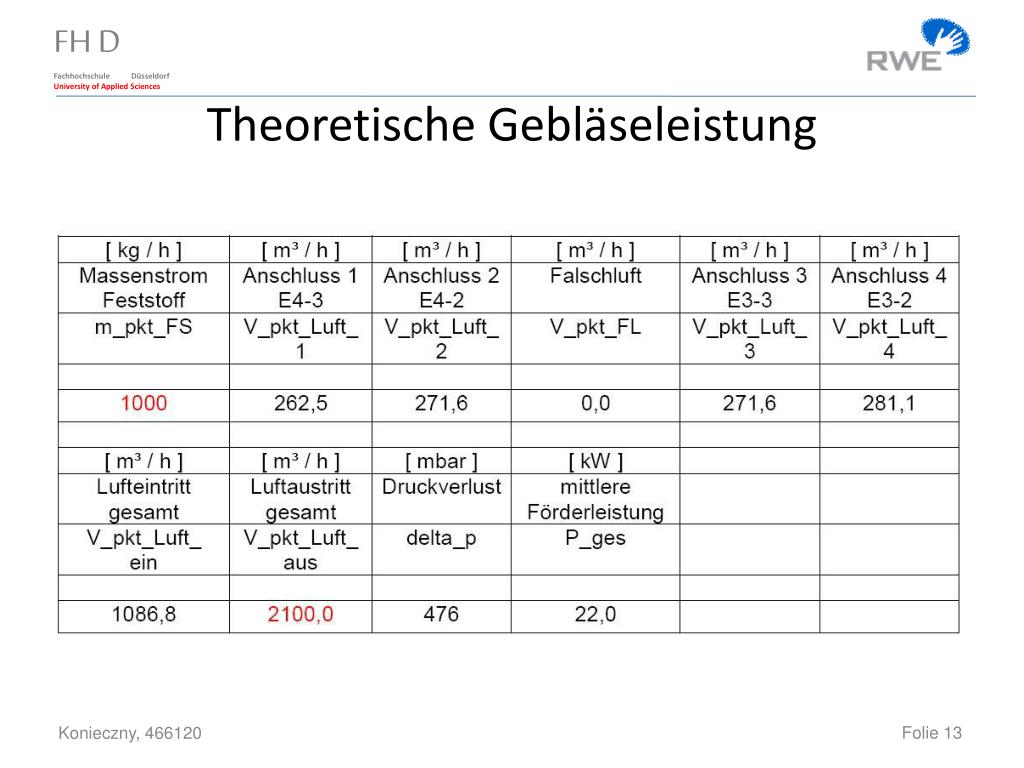

  13. Theoretische Gebläseleistung Konieczny, 466120

  14. Messergebnisse Konieczny, 466120

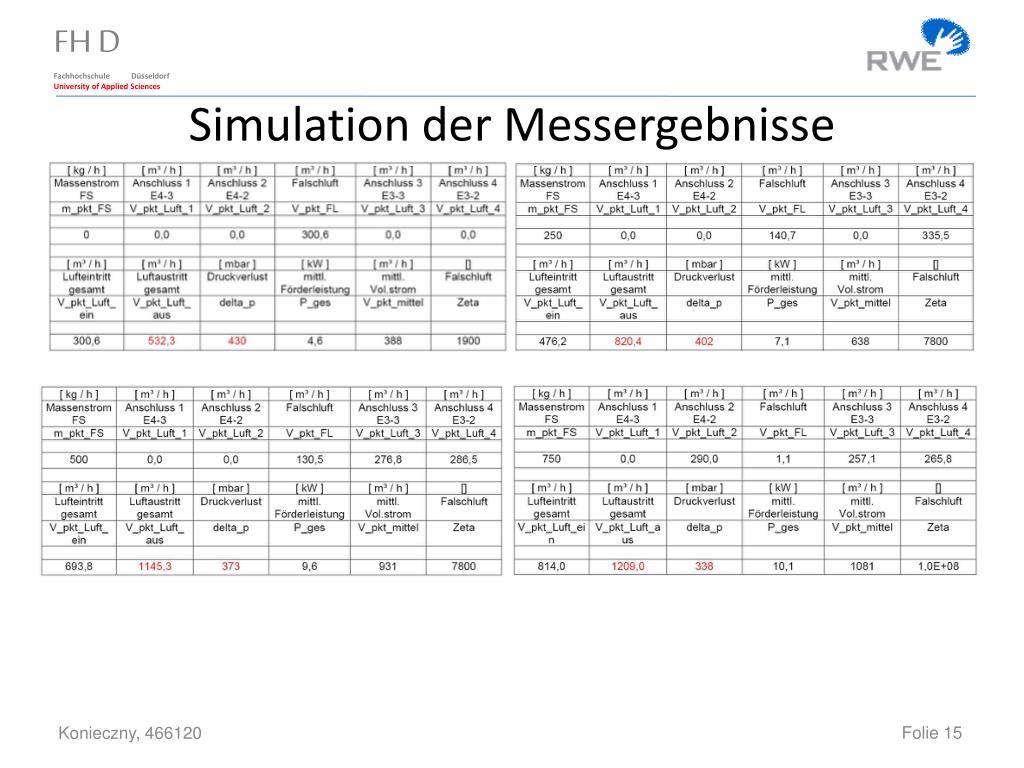

  15. Simulation der Messergebnisse Konieczny, 466120

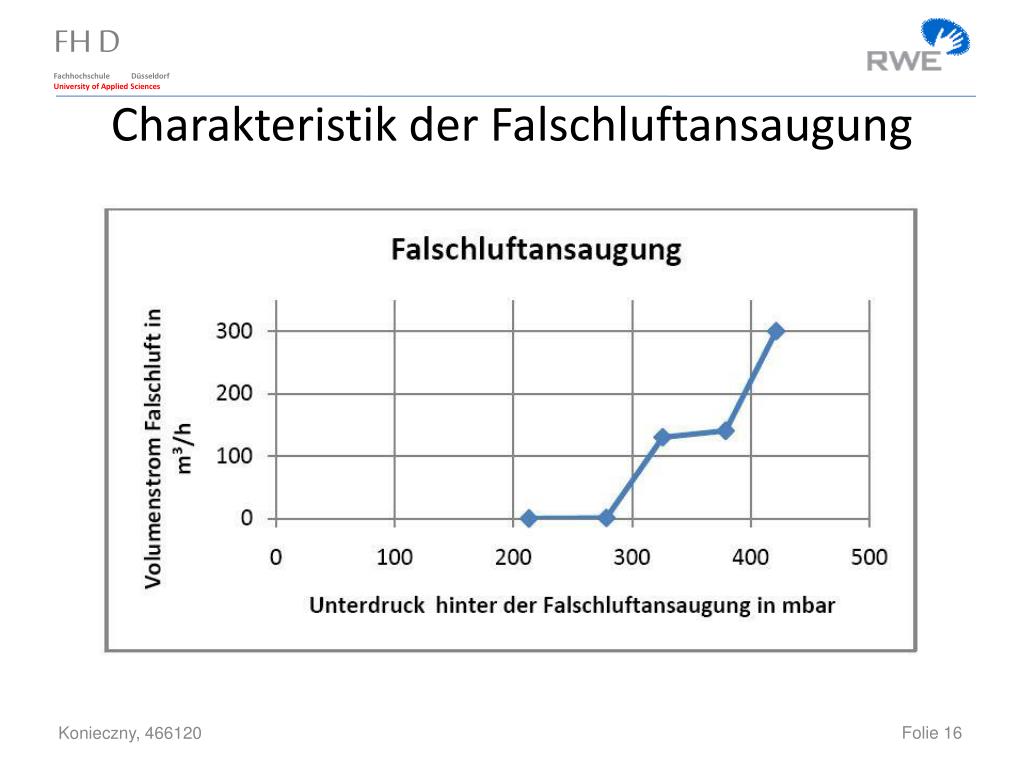

  16. Charakteristik der Falschluftansaugung Konieczny, 466120

  17. Staubabscheider Konieczny, 466120

  18. Gesamtsaugleistung Konieczny, 466120

  19. Zusammenfassung Mindestluftgeschwindigkeit: 35 m/s Theoretische Berechnungen werden durch die Messung bestätigt Benötigte Motorleistung (elekt.): 45 kW Verlängerung der DN125-Leitung (Sammelleitung) hat kaum Einfluss auf den Druckverlust Rohrrauigkeit hat geringen Einfluss Konieczny, 466120

  20. Vielen Dank für Ihre Aufmerksamkeit
