ЦЕЛИ СОЗДАНИЯ КОМПЛЕКСА

1. «Объединенный комплекс переработки и использования отходов сельских и городских территорий города Глазова и Глазовского района» Белова, 7, г. Глазов, Удмуртская респ., 427620Телефон: (34141) 9-63-52 /Факс: (34141) 3-40-24Эл. почта:energy-r@mail.ru /www.energy-r.ru

2. ЦЕЛИ СОЗДАНИЯ КОМПЛЕКСА Уменьшение экологической напряженности города Глазова и Глазовского района. Утилизация образующихся отходов АПК и деревопереработки. Выработка электрической и тепловой энергии для увеличения надежности тепло-, электроснабжения энергоёмких производств от полностью независимого источника. Получение высококачественных минеральных удобрений.

3. КРАТКОЕ ОПИСАНИЕ ПРОЕКТА Мини-ТЭЦ базируется на универсальном отопительном котле УТПУ-3М/ТЯ, работающем на твердом топливе, производства ООО «Союз» (г.Ковров, Россия) и электрогенератора фирмы TURBODEN (г.Брешиа, Италии). Термомасляный котел заложенный в основе комплекса работает практически на всех видах биомассы влажностью до 60% и калорийностью до 1500 ккал/кг. Выработка электроэнергии в количестве 18% от общей тепловой мощности совмещается с выработкой тепловой энергии в количестве 80%. Температурный потенциал охлаждающей воды 60 – 900С, с возможностью подъема до 950С. Производство электрической энергии основывается на цепочке физических процессов называемых органическим циклом Ренкина (ORC).

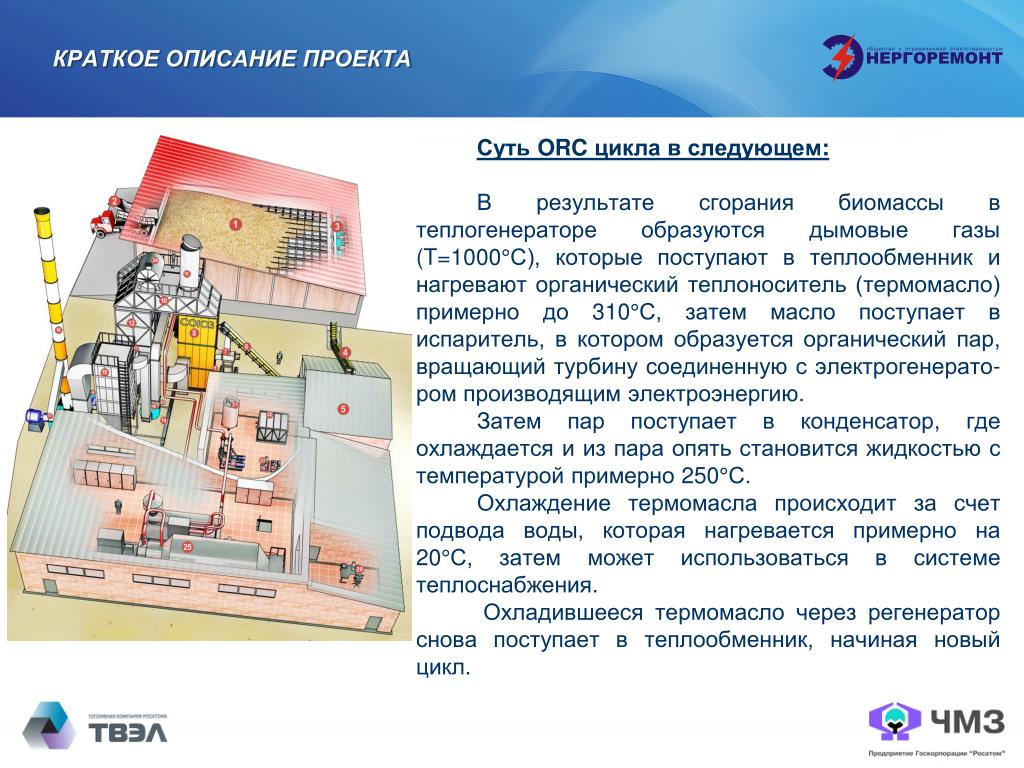

4. КРАТКОЕ ОПИСАНИЕ ПРОЕКТА Суть ORC цикла в следующем: В результате сгорания биомассы в теплогенераторе образуются дымовые газы (T=1000°С), которые поступают в теплообменник и нагревают органический теплоноситель (термомасло) примерно до 310°С, затем масло поступает в испаритель, в котором образуется органический пар, вращающий турбину соединенную с электрогенерато-ром производящим электроэнергию. Затем пар поступает в конденсатор, где охлаждается и из пара опять становится жидкостью с температурой примерно 250°С. Охлаждение термомасла происходит за счет подвода воды, которая нагревается примерно на 20°С, затем может использоваться в системе теплоснабжения. Охладившееся термомасло через регенератор снова поступает в теплообменник, начиная новый цикл.

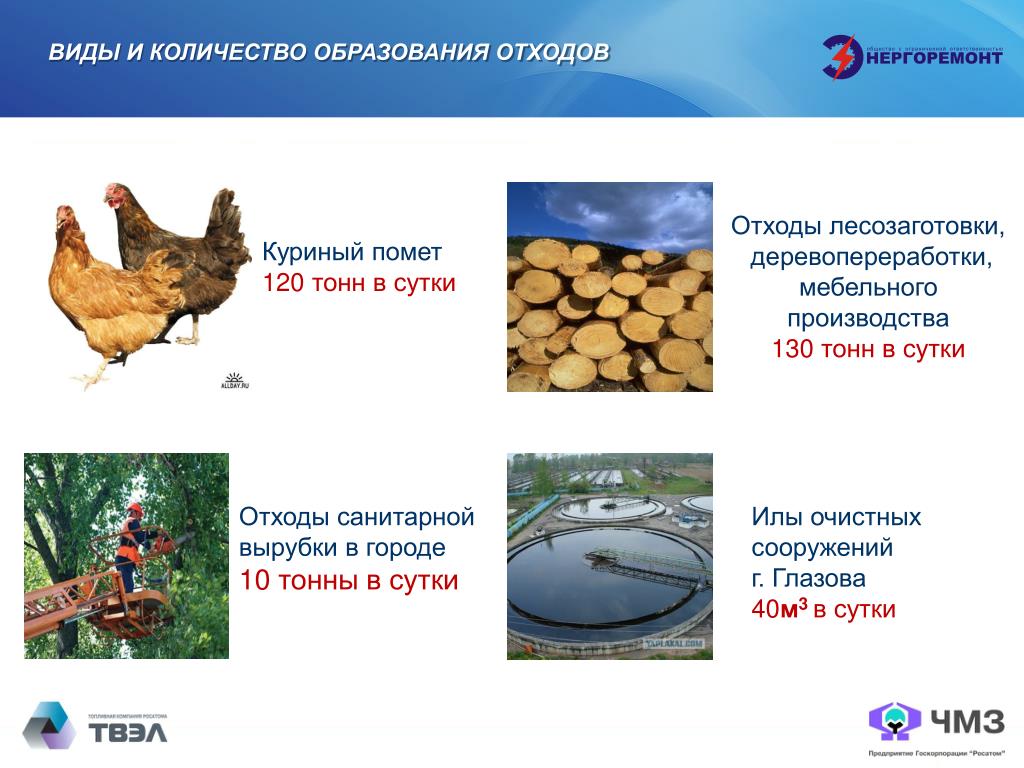

5. ВИДЫ И КОЛИЧЕСТВО ОБРАЗОВАНИЯ ОТХОДОВ Отходы лесозаготовки, деревопереработки, мебельного производства 130 тонн в сутки Куриный помет 120 тонн в сутки Отходы санитарной вырубки в городе 10 тонны в сутки Илы очистных сооружений г. Глазова 40м3 в сутки

6. СХЕМЫ РЕЗЕРВИРОВАНИЯ ТОПЛИВА Куриный помет Древесные отходы Илы очистных сооружений Смесь помета и древесных отходов Чистые древесные отходы Смесь илов и древесных отходов Тепло-электрогенерирующая установка

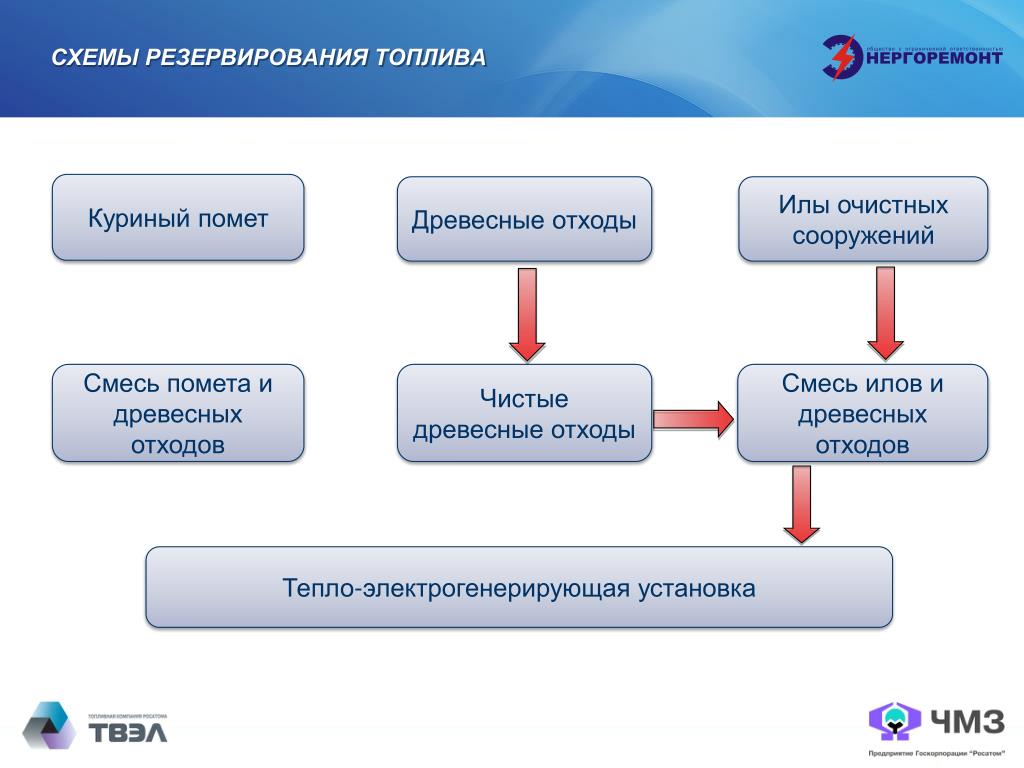

7. СХЕМЫ РЕЗЕРВИРОВАНИЯ ТОПЛИВА Куриный помет Древесные отходы Илы очистных сооружений Смесь помета и древесных отходов Чистые древесные отходы Смесь илов и древесных отходов Тепло-электрогенерирующая установка

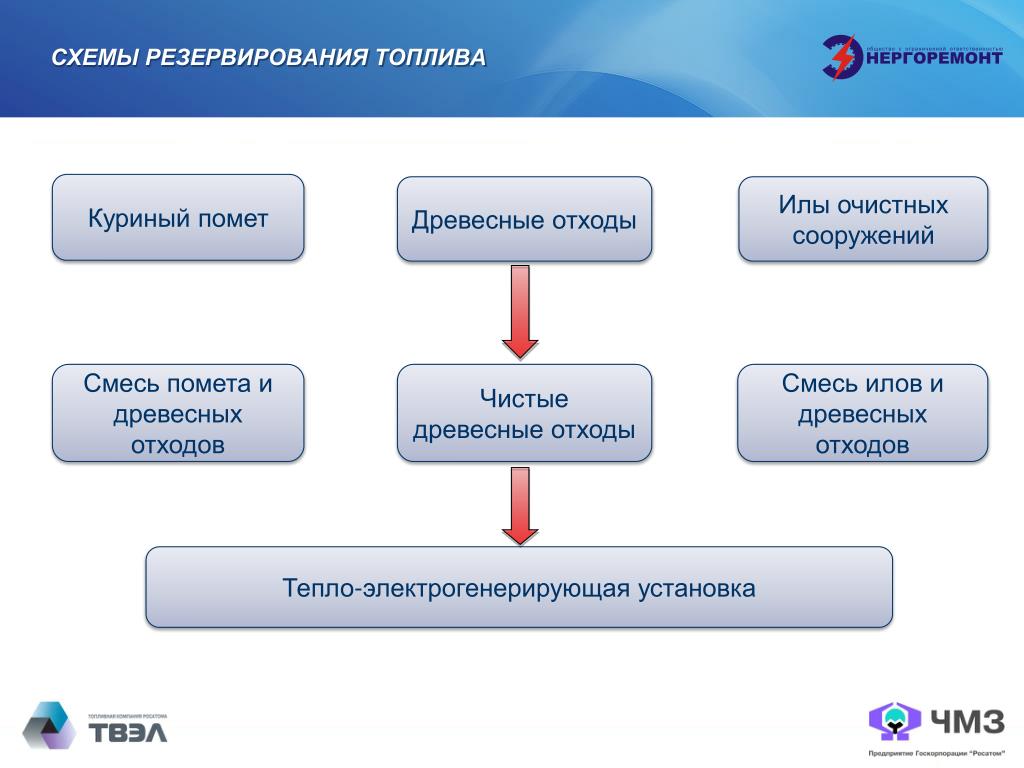

8. СХЕМЫ РЕЗЕРВИРОВАНИЯ ТОПЛИВА Куриный помет Древесные отходы Илы очистных сооружений Смесь помета и древесных отходов Чистые древесные отходы Смесь илов и древесных отходов Тепло-электрогенерирующая установка

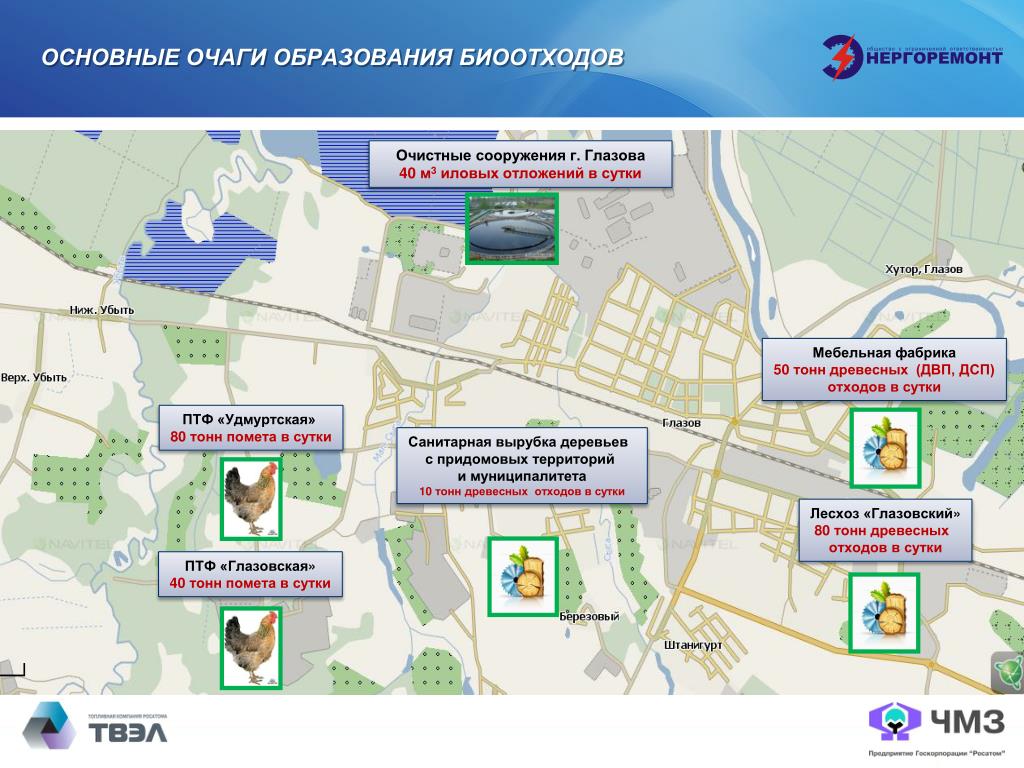

9. ОСНОВНЫЕ ОЧАГИ ОБРАЗОВАНИЯ БИООТХОДОВ Очистные сооружения г. Глазова 40 м3 иловых отложений в сутки Мебельная фабрика 50 тонн древесных (ДВП, ДСП) отходов в сутки ПТФ «Удмуртская» 80 тонн помета в сутки Санитарная вырубка деревьев с придомовых территорий и муниципалитета 10 тонн древесных отходов в сутки Лесхоз «Глазовский» 80 тонн древесных отходов в сутки ПТФ «Глазовская» 40 тонн помета в сутки

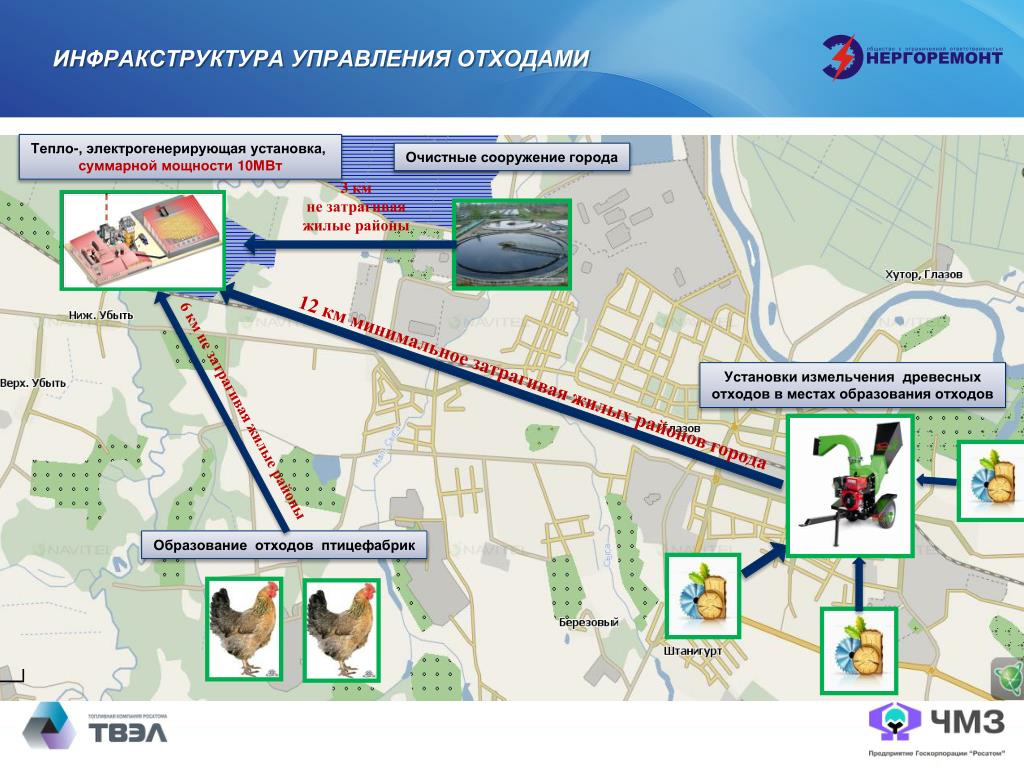

10. ИНФРАКСТРУКТУРА УПРАВЛЕНИЯ ОТХОДАМИ Тепло-, электрогенерирующая установка, суммарной мощности 10МВт Очистные сооружение города 3 км не затрагивая жилые районы Установки измельчения древесных отходов в местах образования отходов 12 км минимальное затрагивая жилых районов города 6 км не затрагивая жилые районы Образование отходов птицефабрик

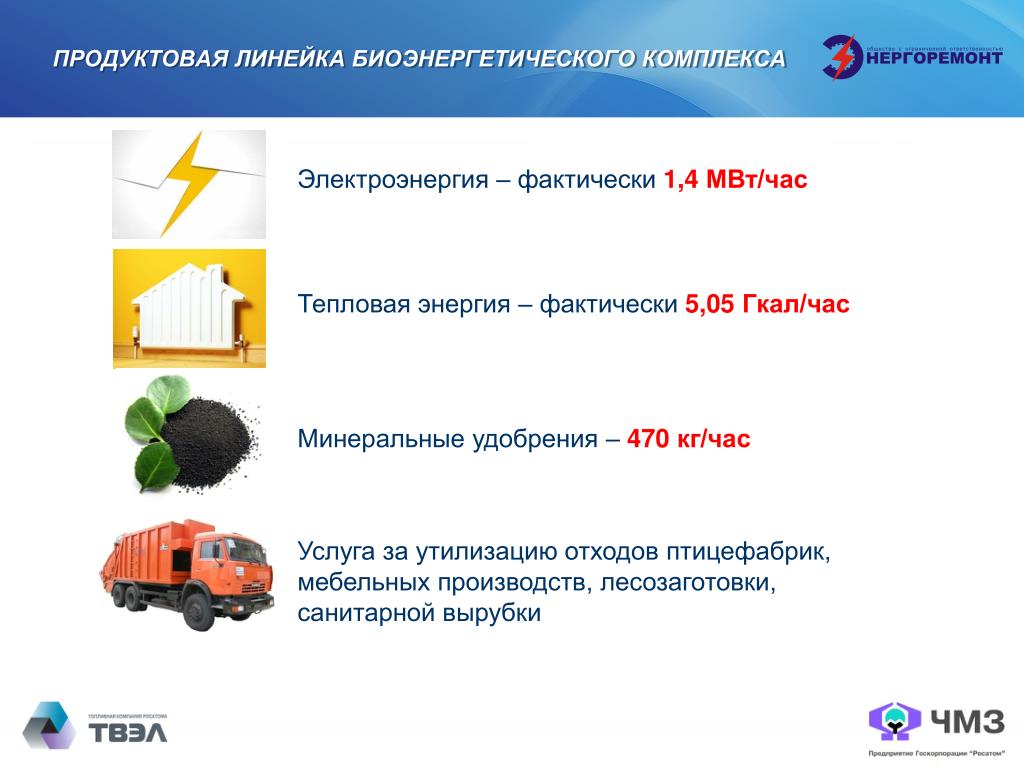

11. ПРОДУКТОВАЯ ЛИНЕЙКА БИОЭНЕРГЕТИЧЕСКОГО КОМПЛЕКСА Электроэнергия – фактически 1,4 МВт/час Тепловая энергия – фактически 5,05 Гкал/час Минеральные удобрения – 470 кг/час Услуга за утилизацию отходов птицефабрик, мебельных производств, лесозаготовки, санитарной вырубки

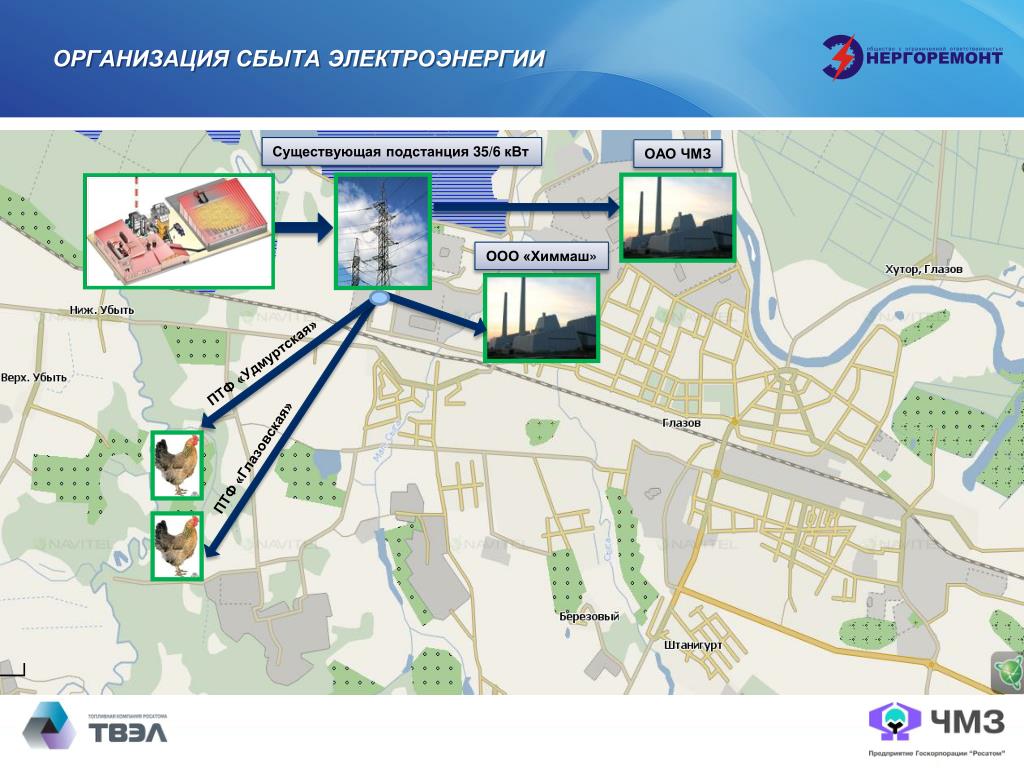

12. ОРГАНИЗАЦИЯ СБЫТА ЭЛЕКТРОЭНЕРГИИ Существующая подстанция 35/6 кВт ОАО ЧМЗ ООО «Химмаш» ПТФ «Удмуртская» ПТФ «Глазовская»

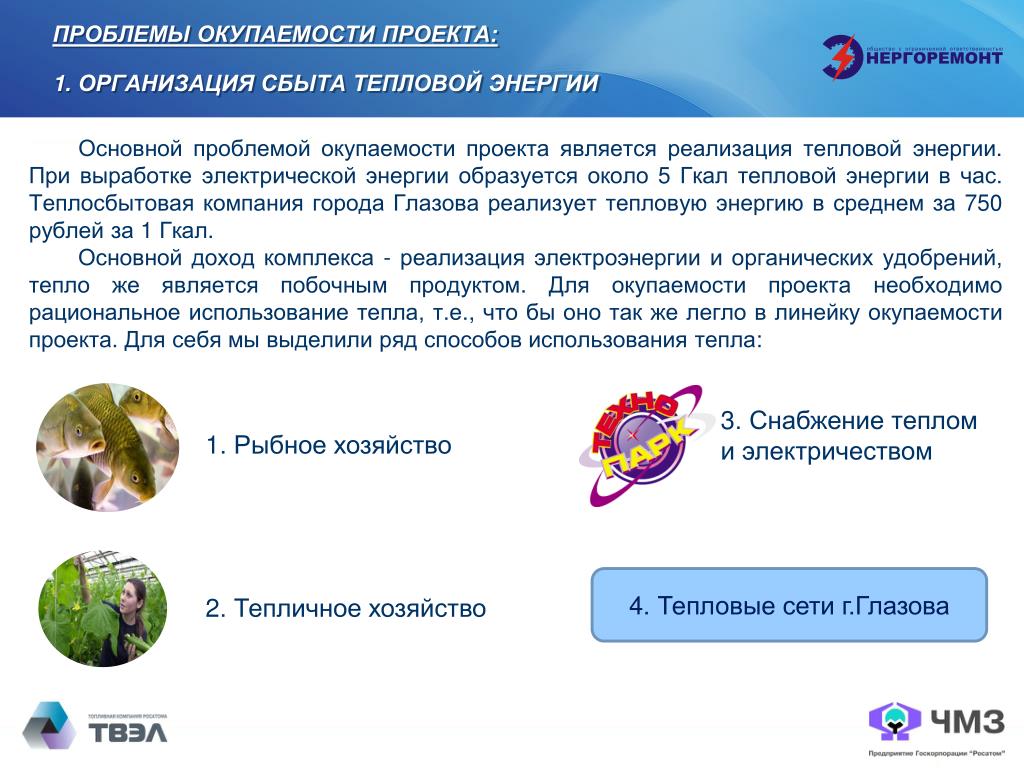

13. ПРОБЛЕМЫ ОКУПАЕМОСТИ ПРОЕКТА:1. ОРГАНИЗАЦИЯ СБЫТА ТЕПЛОВОЙ ЭНЕРГИИ Основной проблемой окупаемости проекта является реализация тепловой энергии. При выработке электрической энергии образуется около 5 Гкал тепловой энергии в час. Теплосбытоваякомпания города Глазова реализует тепловую энергию в среднем за 750 рублей за 1 Гкал. Основной доход комплекса - реализация электроэнергии и органических удобрений, тепло же является побочным продуктом. Для окупаемости проекта необходимо рациональное использование тепла, т.е., что бы оно так же легло в линейку окупаемости проекта. Для себя мы выделили ряд способов использования тепла: 3. Снабжение теплом и электричеством 1. Рыбное хозяйство 4. Тепловые сети г.Глазова 2. Тепличное хозяйство

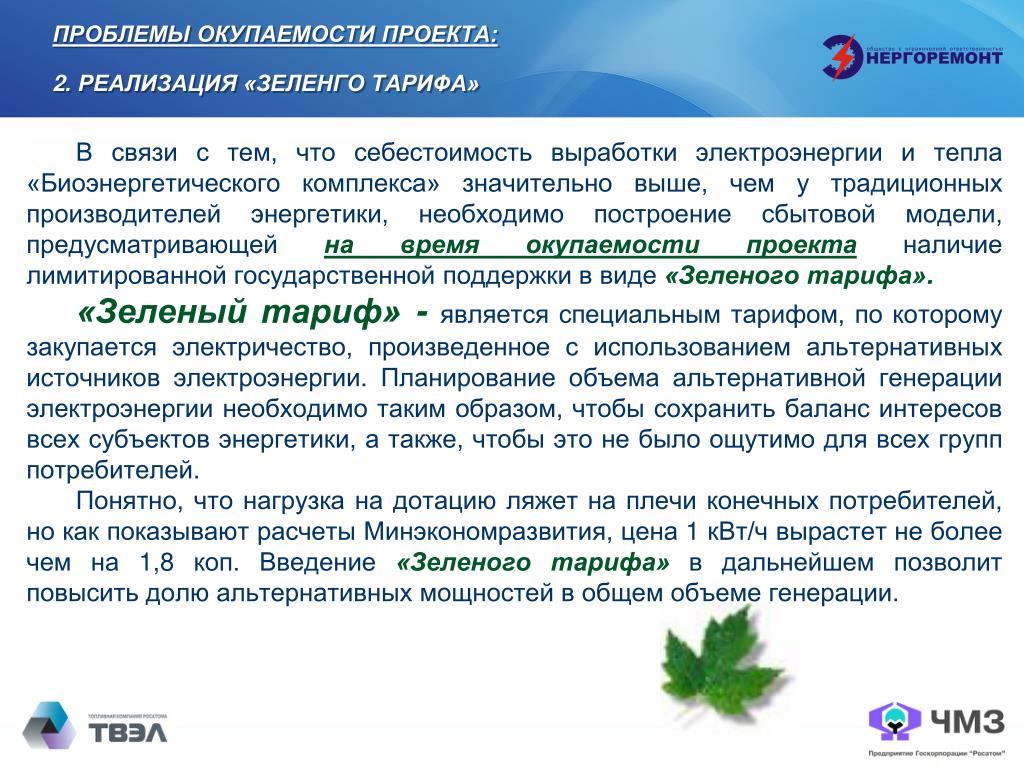

14. ПРОБЛЕМЫ ОКУПАЕМОСТИ ПРОЕКТА: 2. РЕАЛИЗАЦИЯ «ЗЕЛЕНГО ТАРИФА» В связи с тем, что себестоимость выработки электроэнергии и тепла «Биоэнергетического комплекса» значительно выше, чем у традиционных производителей энергетики, необходимо построение сбытовой модели, предусматривающей на время окупаемости проектаналичие лимитированной государственной поддержки в виде «Зеленого тарифа». «Зеленый тариф» - является специальным тарифом, по которому закупается электричество, произведенное с использованием альтернативных источников электроэнергии. Планирование объема альтернативной генерации электроэнергии необходимо таким образом, чтобы сохранить баланс интересов всех субъектов энергетики, а также, чтобы это не было ощутимо для всех групп потребителей. Понятно, что нагрузка на дотацию ляжет на плечи конечных потребителей, но как показывают расчеты Минэкономразвития, цена 1 кВт/ч вырастет не более чем на 1,8 коп. Введение «Зеленого тарифа» в дальнейшем позволит повысить долю альтернативных мощностей в общем объеме генерации.

15. ПРОБЛЕМЫ ОКУПАЕМОСТИ ПРОЕКТА:3. УСЛУГА ПО УТИЛИЗАЦИИ ОТХОДОВ. Одной из основных целей строительства биоэнергетического комплекса является достижение ряда положительных эффектов с точки зрения экологии: • уменьшить нагрузку на полигон по захоронению ТБО, что приведет к снижению экологической напряженности в окрестностях города, утилизация (сжигание) древесных отходов лесозаготовок и лесопиления способствует снижению количества свалок отходов лесопиления, а также снизит загрязнения леса, что позволит увеличить качество и количество деловой древесины, снизит вероятность распространение стихийных пожаров. При этом необходимо создать систему обращения с отходами, ориентированную на их переработку и утилизацию на специализированных предприятиях. Реализация данного решения возможна при ужесточении контроля работы с отходами и отладке механизма администрирования соответствующих сборов.

16. ПРОБЛЕМЫ ОКУПАЕМОСТИ ПРОЕКТА:3. УСЛУГА ПО УТИЛИЗАЦИИ ОТХОДОВ – КУРИНЫЙ ПОМЕТ. Куриный бесподстилочный помет рассматривается, как токсичный отход производства III-го класса опасности. Его размещение на открытых площадках ведет к сильному загрязнению окружающей среды. Поэтому уровень загрязнения почвы, грунтовых вод и воздуха в ведущих птицеводческих регионах в несколько раз превышает допустимые нормы. За его размещение на открытых полигонах птицефабрики должны платить 497 рублей за 1 тонну (Постановление Правительства РФ № 344 от 12.07.2003г). Существующая схема утилизации куриного помета Выбросы в атмосферу: амиак, метан, углекислый газ Запахивание в поля, при этом патогенная микрофлора сохранена, что приводит к заражению сельскохозяйственных культур Плата за негативное воздействие в бюджет РФ Открытый полигон хранения и компостирования помета (для полного обеззараживание требуется вылеживание помета не менее 1 года, на практике от 30 до 60 дней) Транспортировка компостированного помета на поля Транспортировка помета на полигон Объект образования отходов (Птицефабрика) Отложения в почву: патогенная микрофлора (протей, кишечная палочка, сальмонелла)

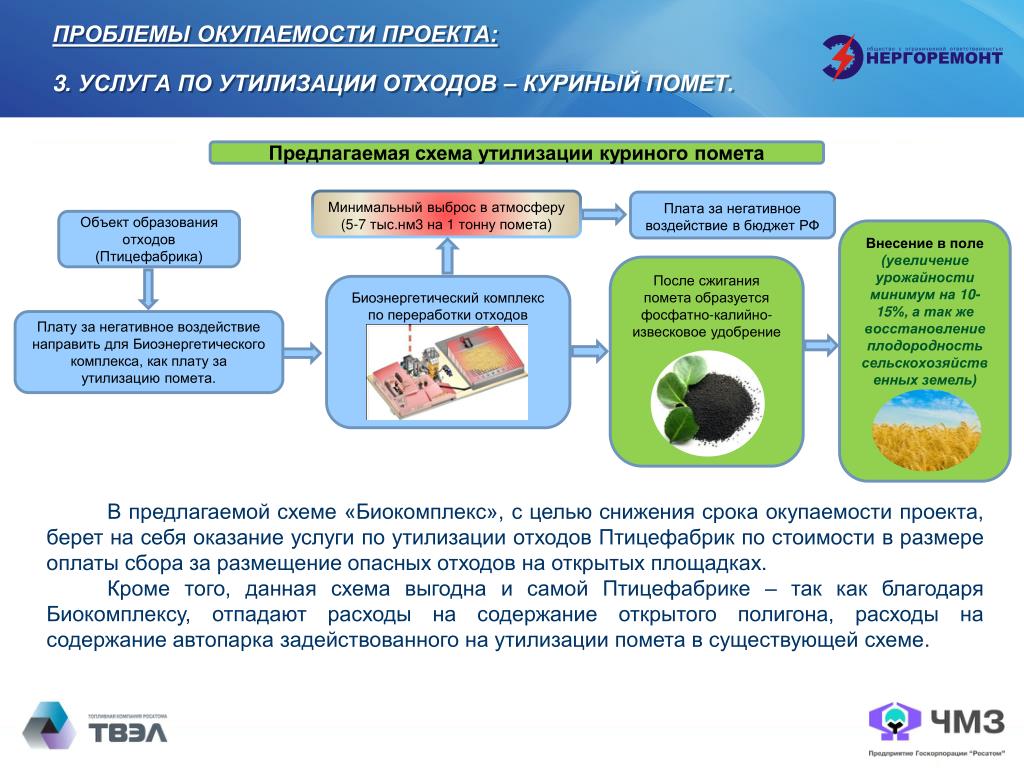

17. ПРОБЛЕМЫ ОКУПАЕМОСТИ ПРОЕКТА:3. УСЛУГА ПО УТИЛИЗАЦИИ ОТХОДОВ – КУРИНЫЙ ПОМЕТ. Предлагаемая схема утилизации куриного помета Минимальный выброс в атмосферу (5-7 тыс.нм3 на 1 тонну помета) Плата за негативное воздействие в бюджет РФ Объект образования отходов (Птицефабрика) Внесение в поле (увеличение урожайности минимум на 10-15%, а так же восстановление плодородность сельскохозяйственных земель) После сжигания помета образуется фосфатно-калийно-извесковое удобрение Биоэнергетический комплекс по переработки отходов Плату за негативное воздействие направить для Биоэнергетического комплекса, как плату за утилизацию помета. В предлагаемой схеме «Биокомплекс», с целью снижения срока окупаемости проекта, берет на себя оказание услуги по утилизации отходов Птицефабрик по стоимости в размере оплаты сбора за размещение опасных отходов на открытых площадках. Кроме того, данная схема выгодна и самой Птицефабрике – так как благодаря Биокомплексу, отпадают расходы на содержание открытого полигона, расходы на содержание автопарка задействованного на утилизации помета в существующей схеме.

18. ПРОБЛЕМЫ ОКУПАЕМОСТИ ПРОЕКТА:3. УСЛУГА ПО УТИЛИЗАЦИИ ОТХОДОВ – ЛЕСОЗАГОТОВКИ. Существующая схема утилизации отходов лесозаготовки Данный вид утилизации приводит к распространению стихийных пожаров Плата за негативное воздействие на окружающую в бюджет РФ Объект образования отходов (Лесозаготовители) Утилизация отходов в прямом ее понимания не ведется (захоронение в оврагах, скирдуется на делянках, в лучшем случае сжигается) Данный вид утилизации приводит к заболеванию леса Предлагаемая схема утилизации отходов лесозаготовки Объект образования отходов (Лесозаготовители) Участок Биоэнергетического комплекса по переработке отходов лесозаготовки. После сжигания отходов образуется фосфатно-калийно-извесковое удобрение Биоэнергетический комплекс по переработки отходов • Итог: • Здоровый лес; • Увеличение объемов деловой древесины; • Улучшение противопожарной ситуации в лесах. Внесение в поле (увеличение урожайности минимум на 10-15%, а так же восстановление плодородности сельскохозяйственных земель) Плата за негативное воздействие в бюджет РФ Плату за негативное воздействие направить для Биоэнергетического комплекса, как плату за утилизацию отходов.

19. ПРОБЛЕМЫ ОКУПАЕМОСТИ ПРОЕКТА:3. УСЛУГА ПО УТИЛИЗАЦИИ ОТХОДОВ – МЕБЕЛЬНОГО ПРОИЗВОДСТВА. Существующая схема утилизации отходов лесозаготовки Плата за негативное воздействие на окружающую в бюджет РФ Выбросы в атмосферу: выделяются фармальдегиды и с осадками попадают в почву Утилизация отходов сводится к вывозу на полигон твердых бытовых отходов города Объект образования отходов (Мебельное производство) Отложения в почву: с осадками фармальдегиды (смолы) поступают в грунтовые воды Предлагаемая схема утилизации отходов лесозаготовки Плата за негативное воздействие в бюджет РФ Биоэнергетический комплекс по переработки отходов Объект образования отходов (Мебельное производство) Внесение в поле (увеличение урожайности минимум на 10-15%, а так же восстановление плодородность сельскохозяйственных земель) После сжигания отходов образуется фосфатно-калийно-извесковое удобрение Плату за негативное воздействие направить для Биоэнергетического комплекса, как плату за утилизацию отходов. Участок Биоэнергетического комплекса по переработке отходов мебельного производства

20. ГОСУДАРСТВЕННАЯ ПОДДЕРЖКА ПРОЕКТА Построение финансовой модели комплекса предусматривает участие федеральных, региональных, муниципальных структур по тарифообразова-нию и экологическому управлению.

21. СОЦИАЛЬНАЯ НАПРАВЛЕННОСТЬ ПРОЕКТА Реализация проекта создает предпосылки для: • занятости населения г.Глазова и Глазовского района (дополнительно от 25 до 45 рабочих мест), • увеличения налоговых и иных поступлений в местный бюджет (около 20 млн. рублей в год), • реализации социальных программ города – участие в создании «Технопарк – Глазов», что позволит его обеспечить электро и тепловой энергией, а так же позволит развить сельскохозяйственное направление по восстановлению плодородности земель близь лежащих пригородных сельхозпроизводителей, за счет внесения фосфатно-калийно-известкового удобрения (золы), что позволит раскислять почву и одновременно повысить урожайность минимум на 10-15%.

22. ВЫВОДЫ И ИТОГИ • Ориентировочная стоимость проекта – 300 млн. рублей. • Ожидаемый срок окупаемости – 7 лет. При решении выше озвученных проблем проекта: • получение «Зеленого тарифа» на время окупаемости проекта; • создание системы обращения с отходами, ориентированной на их переработку и утилизацию на специализированном предприятии; Срок окупаемости проекта снизится до 4,5 лет, что позволит при этом увеличить налоговые поступления в бюджет еще на 8 млн. рублей.

23. Спасибо за внимание !

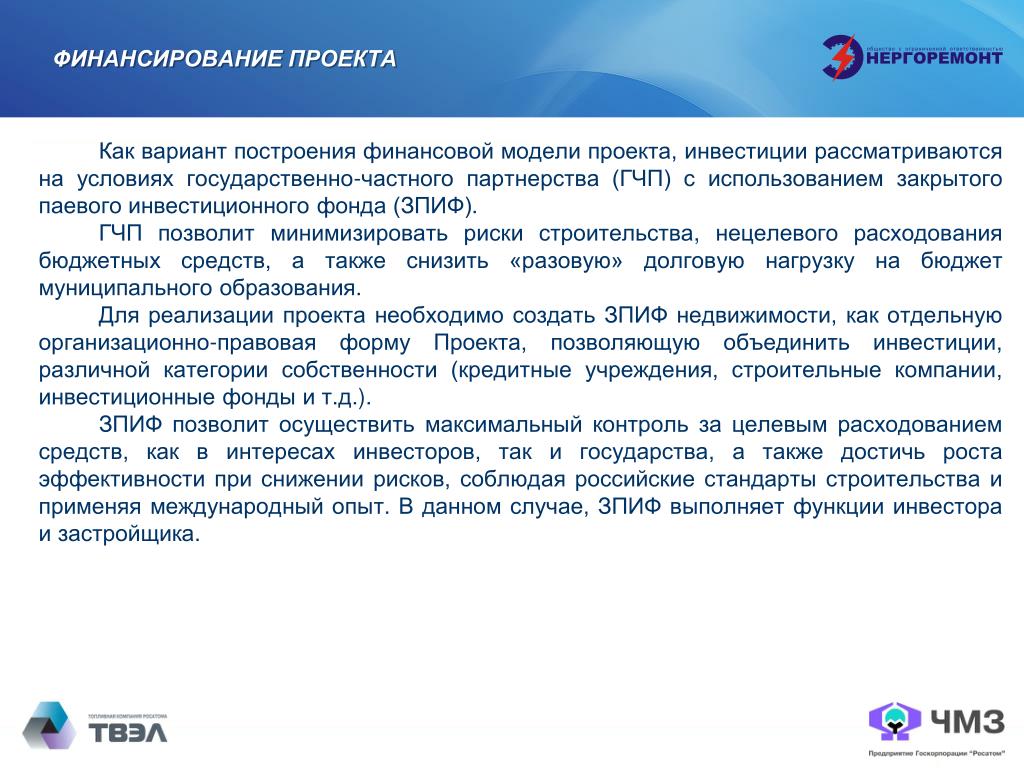

24. ФИНАНСИРОВАНИЕ ПРОЕКТА Как вариант построения финансовой модели проекта, инвестиции рассматриваются на условиях государственно-частного партнерства (ГЧП) с использованием закрытого паевого инвестиционного фонда (ЗПИФ). ГЧП позволит минимизировать риски строительства, нецелевого расходования бюджетных средств, а также снизить «разовую» долговую нагрузку на бюджет муниципального образования. Для реализации проекта необходимо создать ЗПИФ недвижимости, как отдельную организационно-правовая форму Проекта, позволяющую объединить инвестиции, различной категории собственности (кредитные учреждения, строительные компании, инвестиционные фонды и т.д.). ЗПИФ позволит осуществить максимальный контроль за целевым расходованием средств, как в интересах инвесторов, так и государства, а также достичь роста эффективности при снижении рисков, соблюдая российские стандарты строительства и применяя международный опыт. В данном случае, ЗПИФ выполняет функции инвестора и застройщика.
