  1. 环境卫生学综合实验课 陈国青 Tel:86862748 eMail:gqchen@sina.com

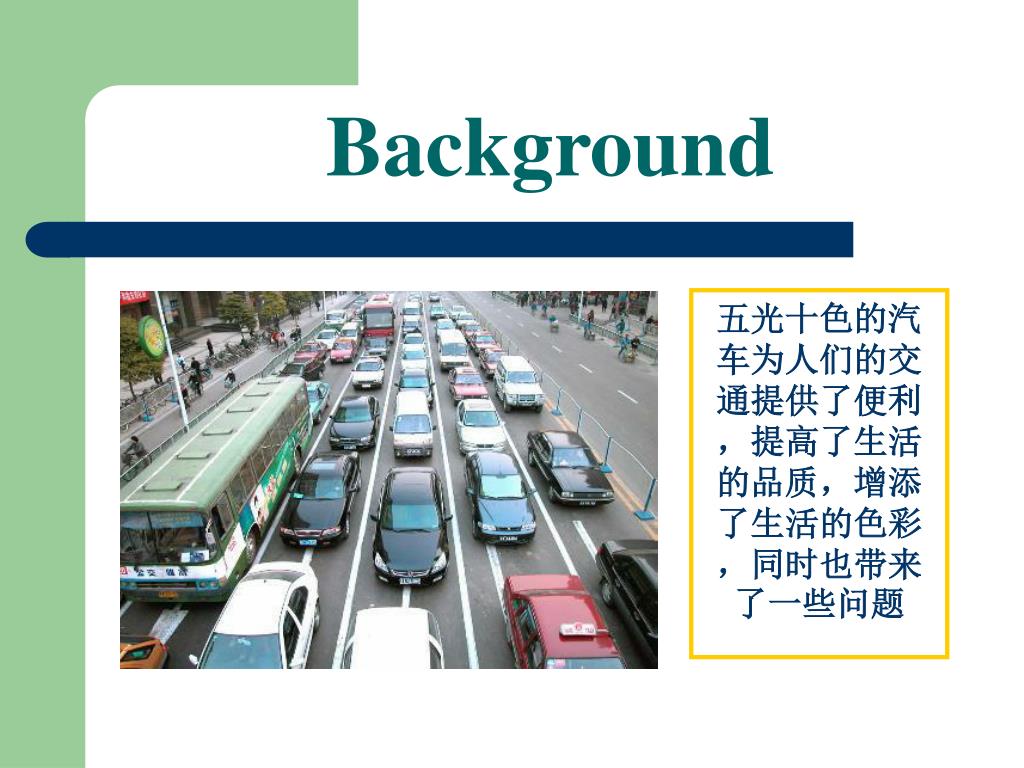

  2. Background 五光十色的汽车为人们的交通提供了便利，提高了生活的品质，增添了生活的色彩，同时也带来了一些问题

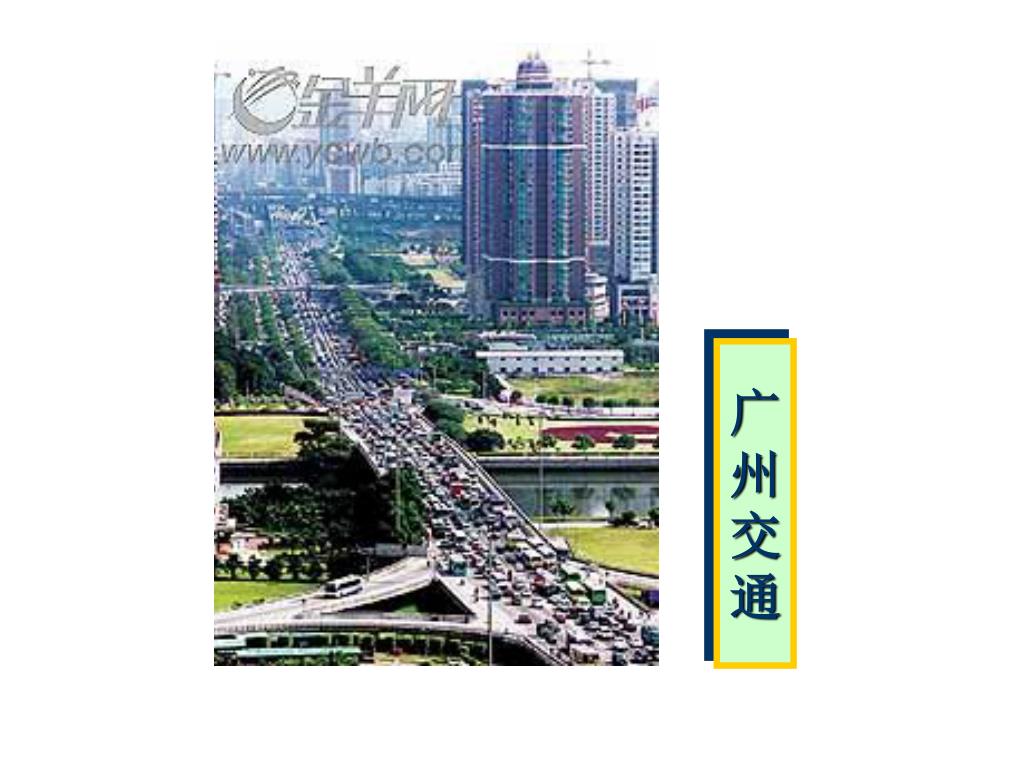

  3. 广 州 交 通

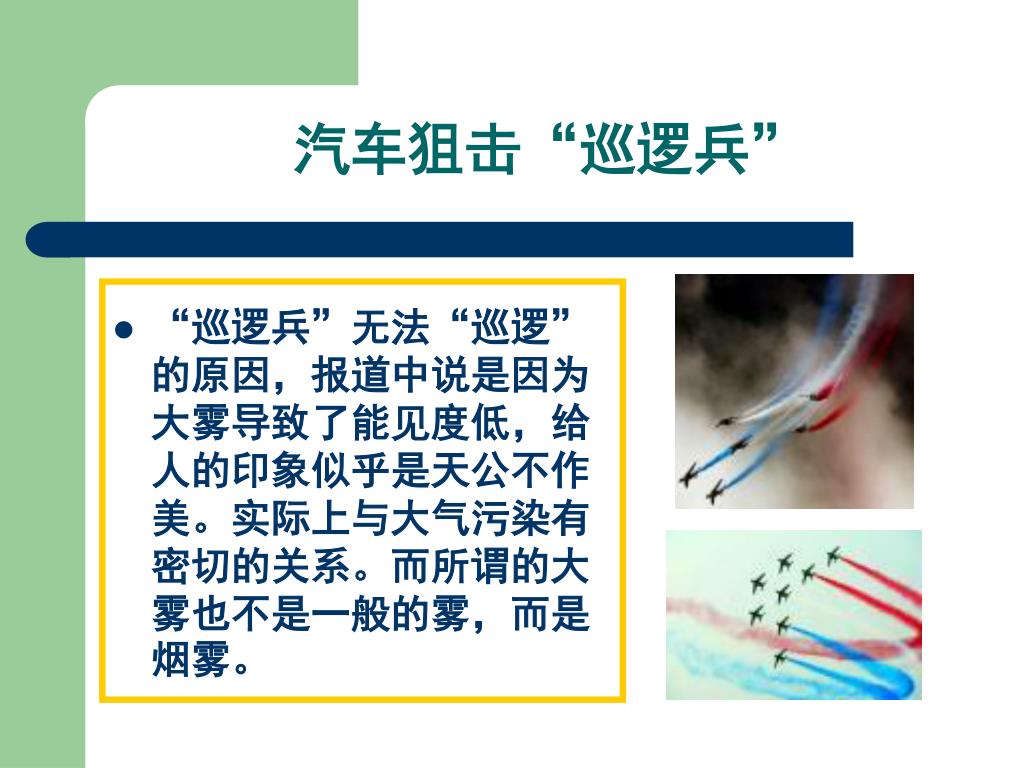

  4. 汽车狙击“巡逻兵” • “巡逻兵”无法“巡逻”的原因，报道中说是因为大雾导致了能见度低，给人的印象似乎是天公不作美。实际上与大气污染有密切的关系。而所谓的大雾也不是一般的雾，而是烟雾。

  5. 污染源对有害颗粒的“贡献”分别是：机动车40％以上，扬尘占20％~30％，能源消耗占20％，工业污染占10％，生活污染在10％以下。（据北京市环境科学研究院检测）污染源对有害颗粒的“贡献”分别是：机动车40％以上，扬尘占20％~30％，能源消耗占20％，工业污染占10％，生活污染在10％以下。（据北京市环境科学研究院检测）

  6. 机动车对城市环境质量影响的调查 陈国青 Tel:86862748 eMail:gqchen@sina.com

  7. 机动车对城市环境质量影响的调查 陈国青 Tel:86862748 eMail:gqchen@sina.com

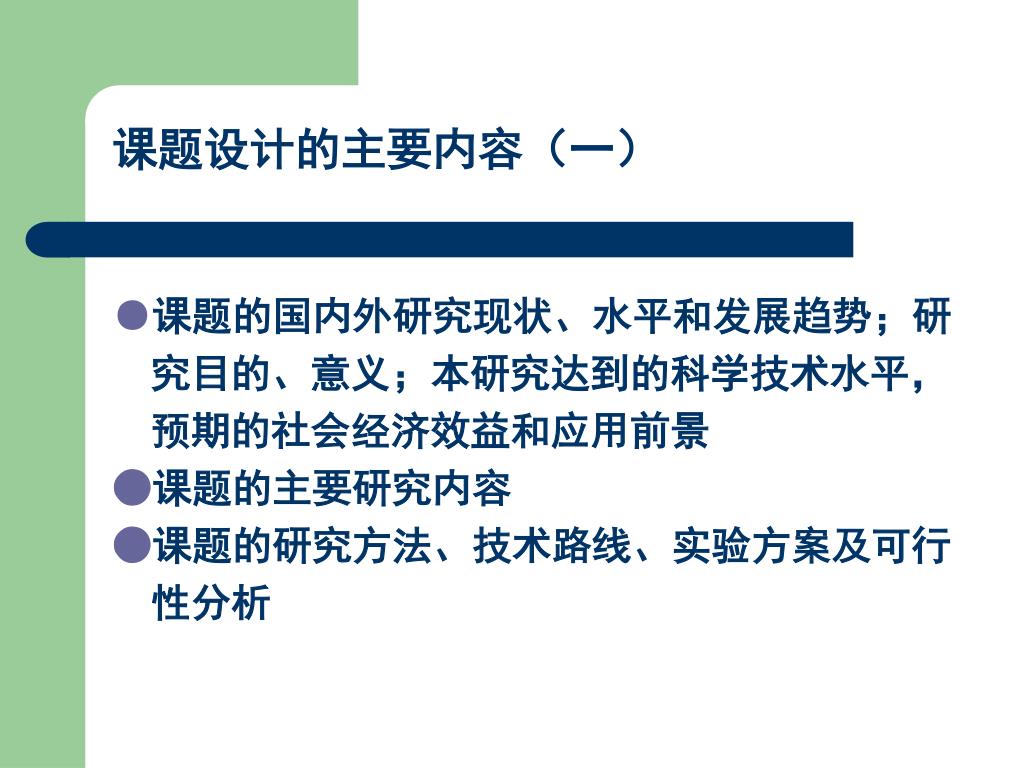

  8. 课题设计的主要内容（一） ●课题的国内外研究现状、水平和发展趋势；研究目的、意义；本研究达到的科学技术水平，预期的社会经济效益和应用前景 ●课题的主要研究内容 ●课题的研究方法、技术路线、实验方案及可行性分析

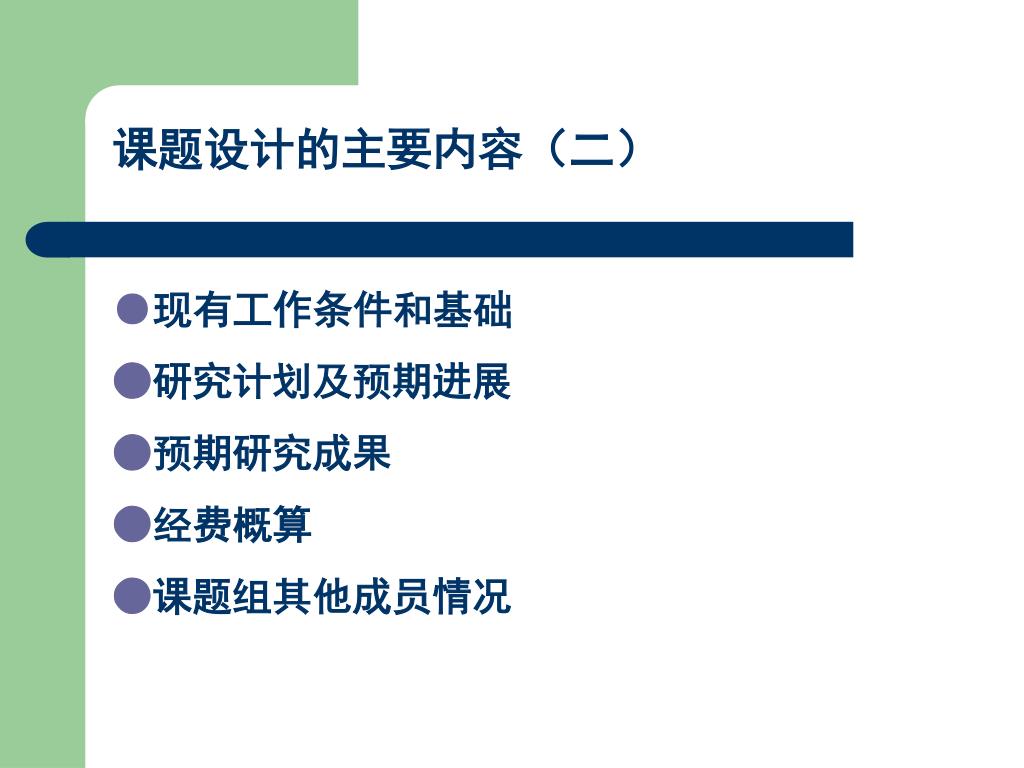

  9. 课题设计的主要内容（二） ●现有工作条件和基础 ●研究计划及预期进展 ●预期研究成果 ●经费概算 ●课题组其他成员情况

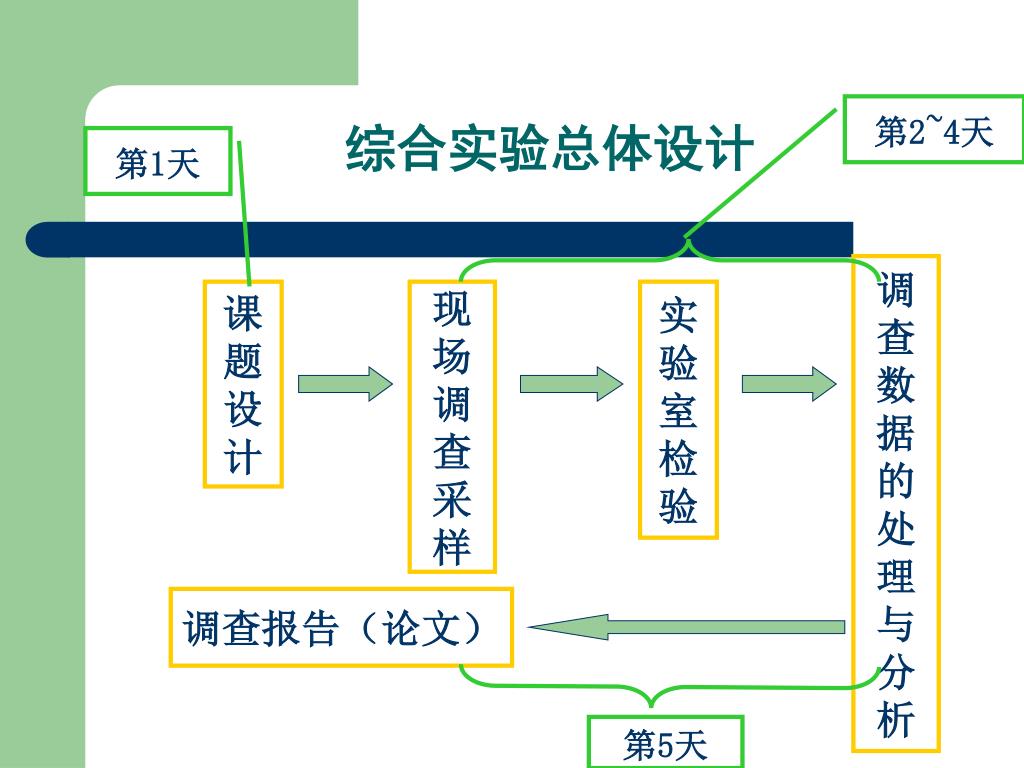

  10. 第2~4天 第5天 综合实验总体设计 第1天 调 查 数 据 的 处 理 与 分 析 课 题 设 计 现 场 调 查 采 样 实 验 室 检 验 调查报告（论文）

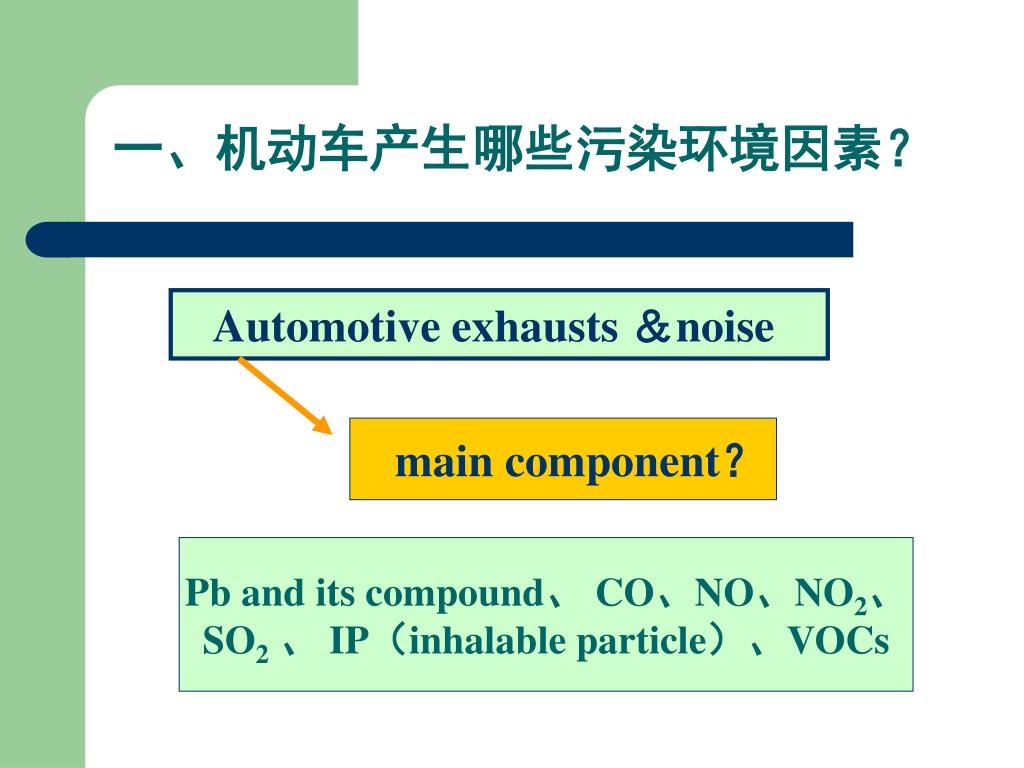

  11. 一、机动车产生哪些污染环境因素？ Automotive exhausts ＆noise main component？ Pb and its compound、 CO、NO、NO2、 SO2 、 IP（inhalable particle）、VOCs

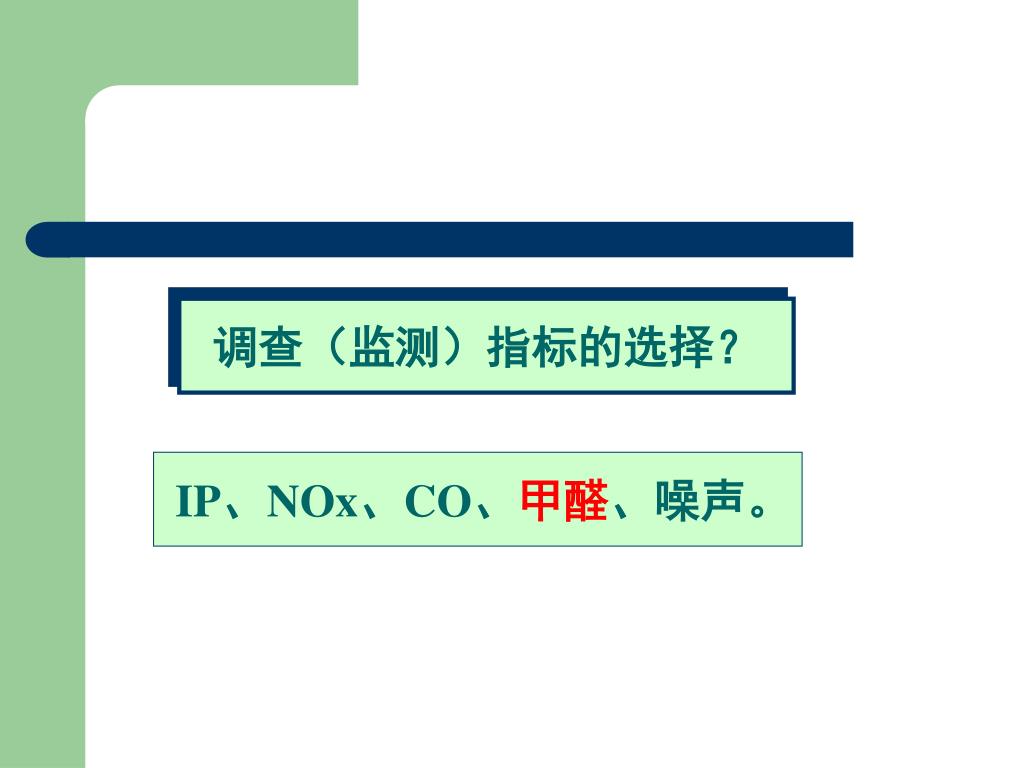

  12. 调查（监测）指标的选择？ IP、NOx、CO、甲醛、噪声。

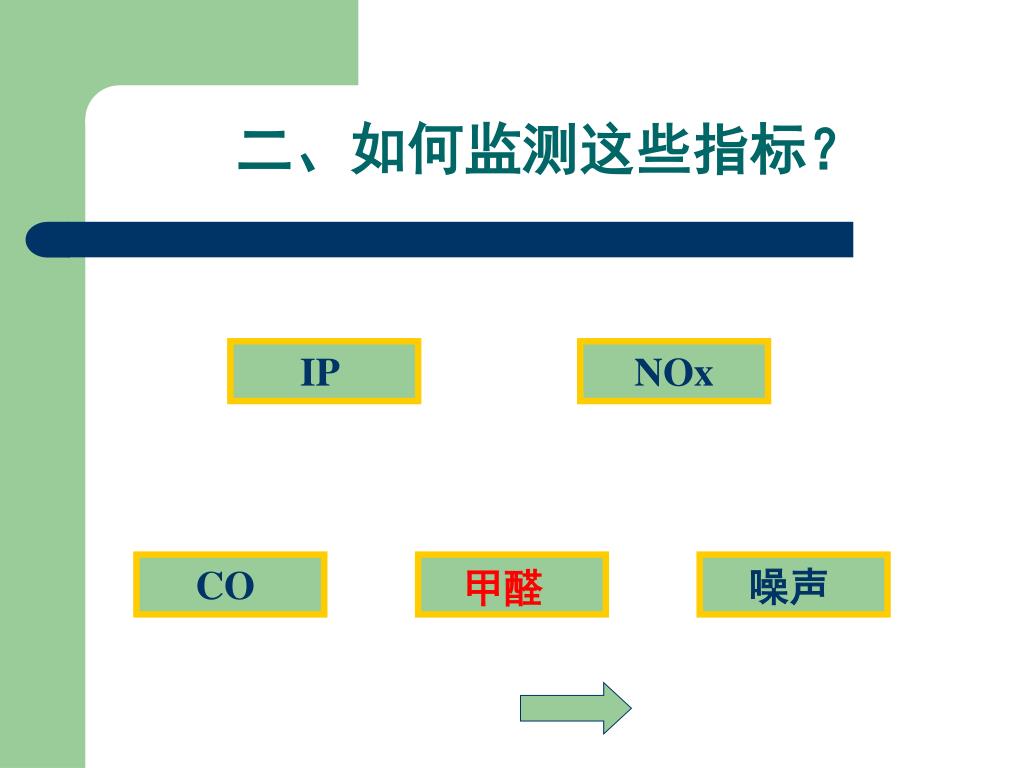

  13. 二、如何监测这些指标？ IP NOx CO 甲醛 噪声

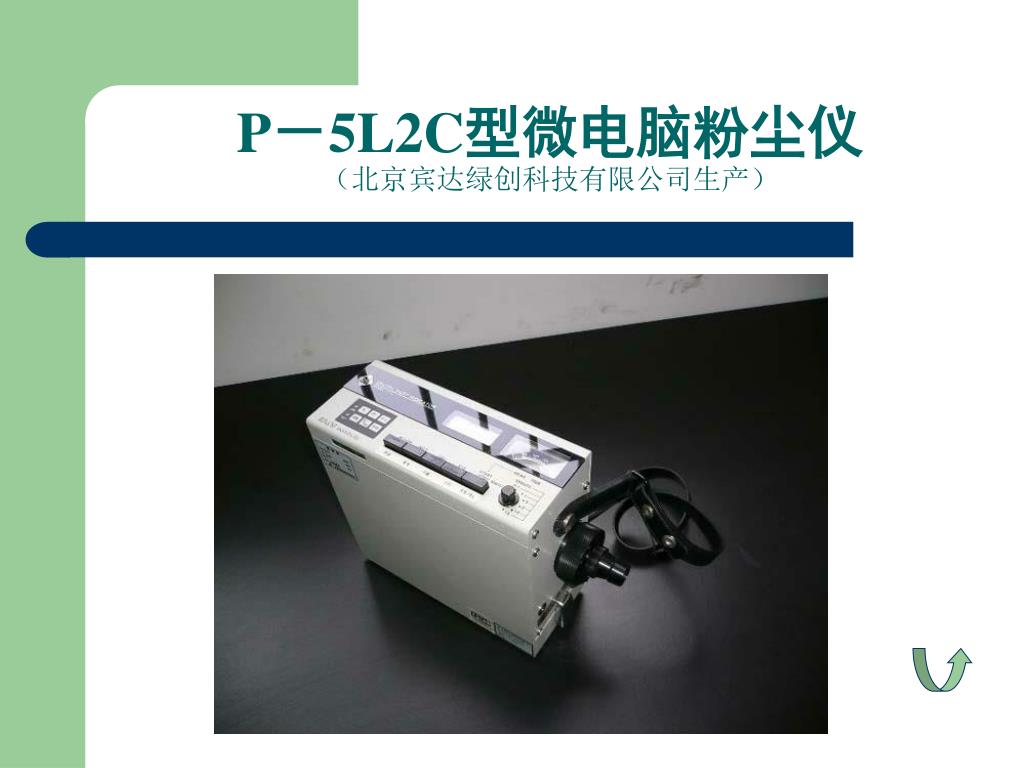

  14. P－5L2C型微电脑粉尘仪（北京宾达绿创科技有限公司生产）P－5L2C型微电脑粉尘仪（北京宾达绿创科技有限公司生产）

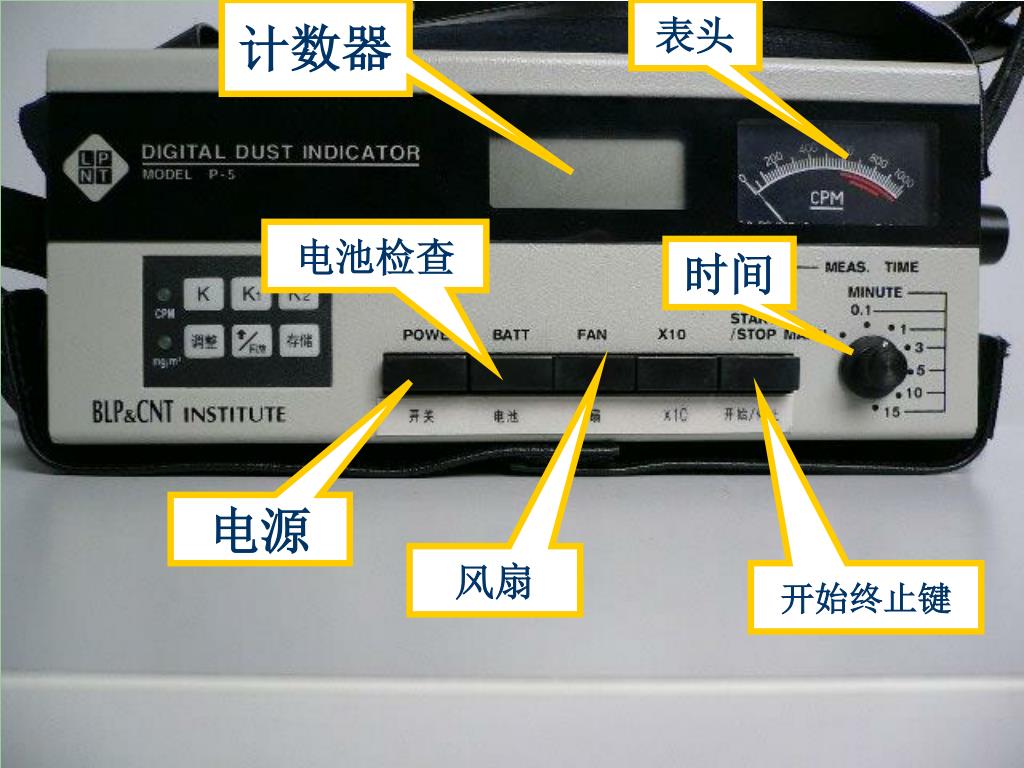

  15. 计数器 表头 电池检查 时间 电源 风扇 开始终止键

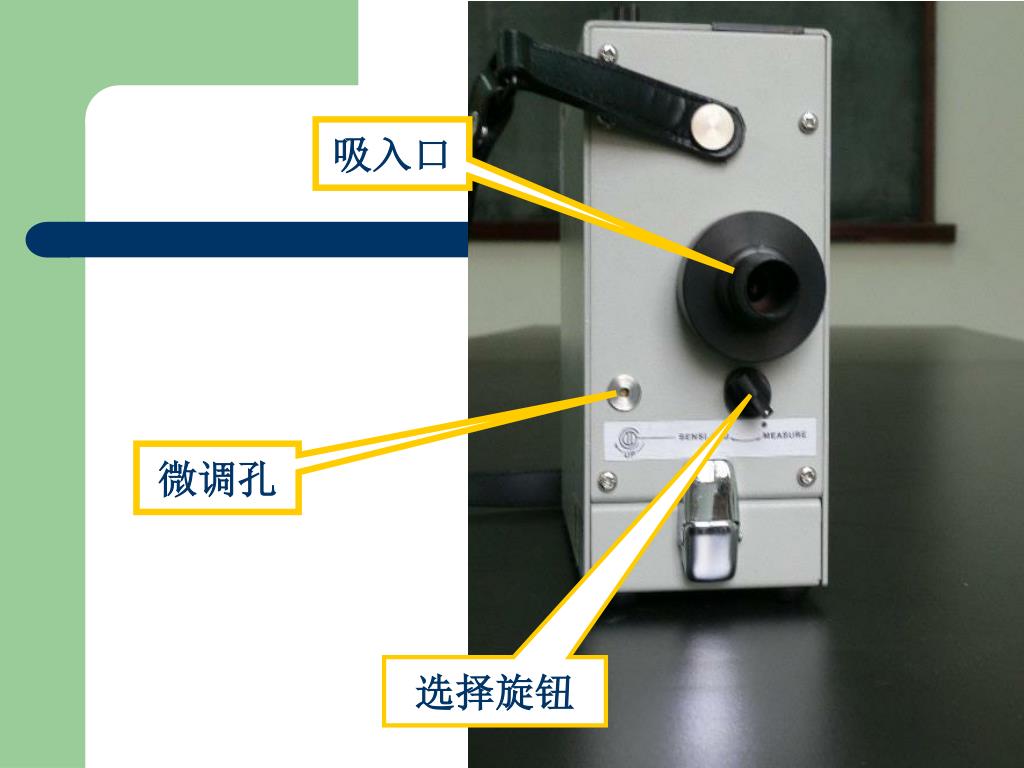

  16. 吸入口 微调孔 选择旋钮

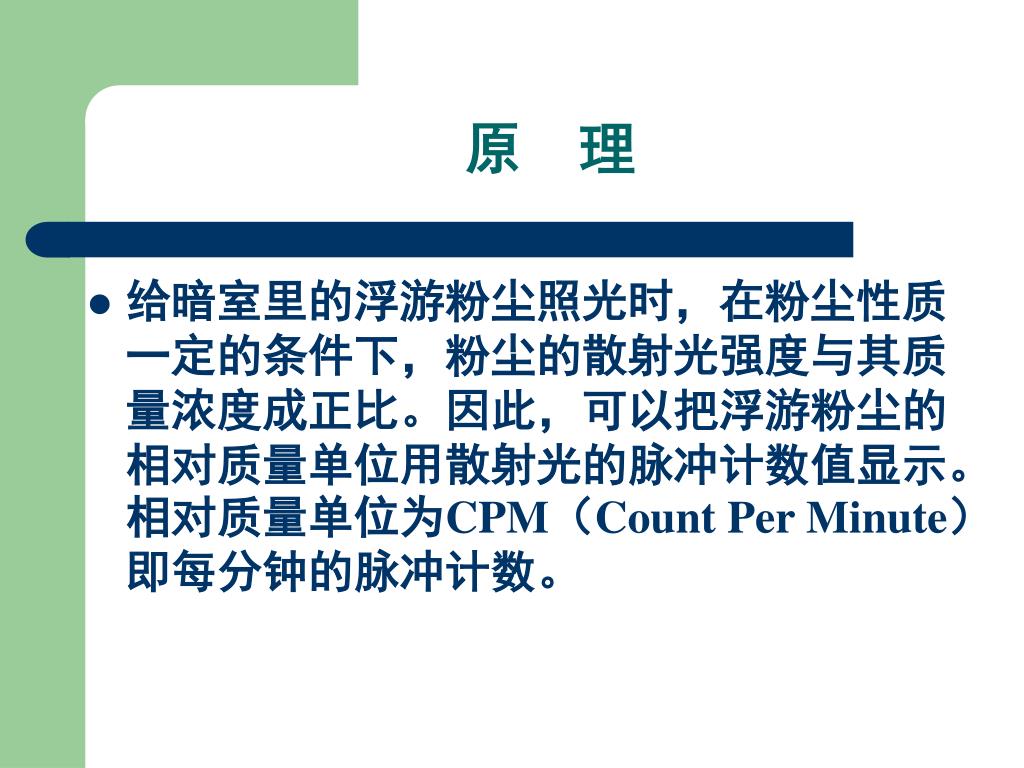

  17. 原　理 • 给暗室里的浮游粉尘照光时，在粉尘性质一定的条件下，粉尘的散射光强度与其质量浓度成正比。因此，可以把浮游粉尘的相对质量单位用散射光的脉冲计数值显示。相对质量单位为CPM（Count Per Minute）即每分钟的脉冲计数。

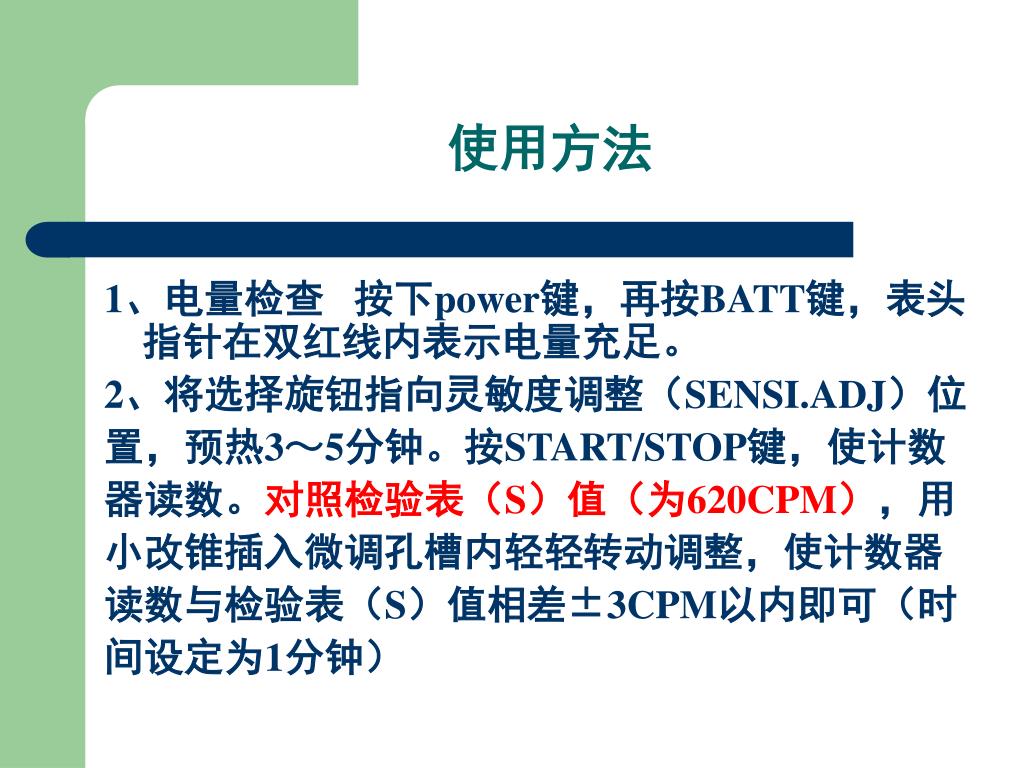

  18. 使用方法 1、电量检查 按下power键，再按BATT键，表头指针在双红线内表示电量充足。 2、将选择旋钮指向灵敏度调整（SENSI.ADJ）位 置，预热3～5分钟。按START/STOP键，使计数 器读数。对照检验表（S）值（为620CPM），用 小改锥插入微调孔槽内轻轻转动调整，使计数器 读数与检验表（S）值相差±3CPM以内即可（时 间设定为1分钟）

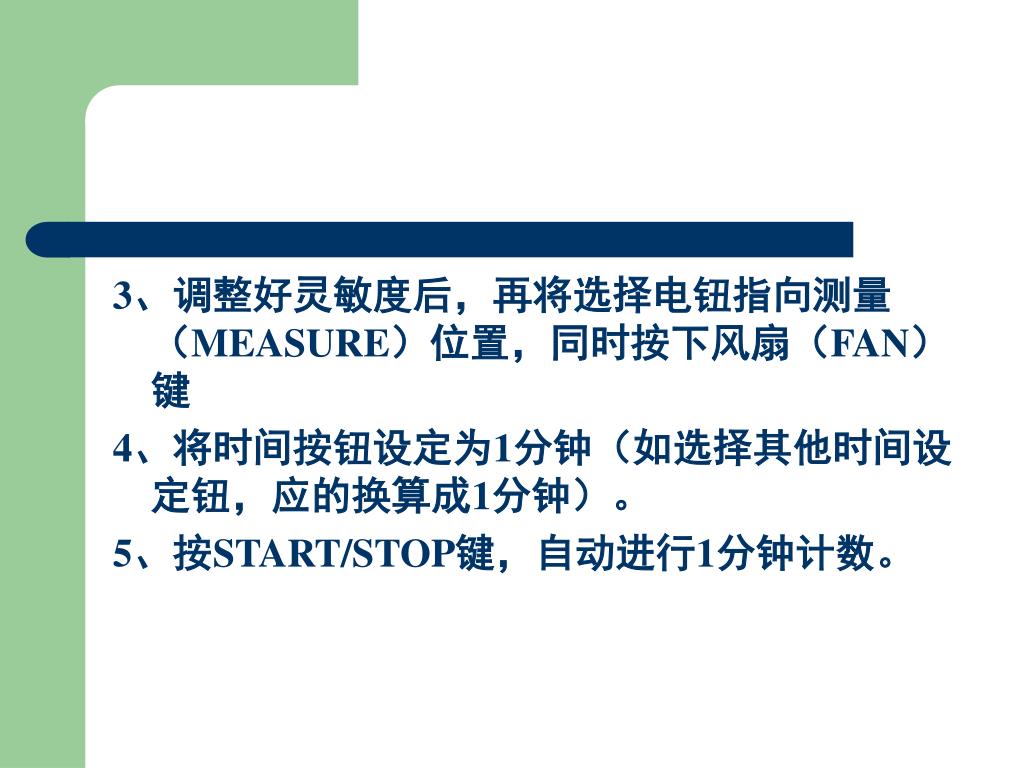

  19. 3、调整好灵敏度后，再将选择电钮指向测量（MEASURE）位置，同时按下风扇（FAN）键3、调整好灵敏度后，再将选择电钮指向测量（MEASURE）位置，同时按下风扇（FAN）键 4、将时间按钮设定为1分钟（如选择其他时间设　定钮，应的换算成1分钟）。 5、按START/STOP键，自动进行1分钟计数。

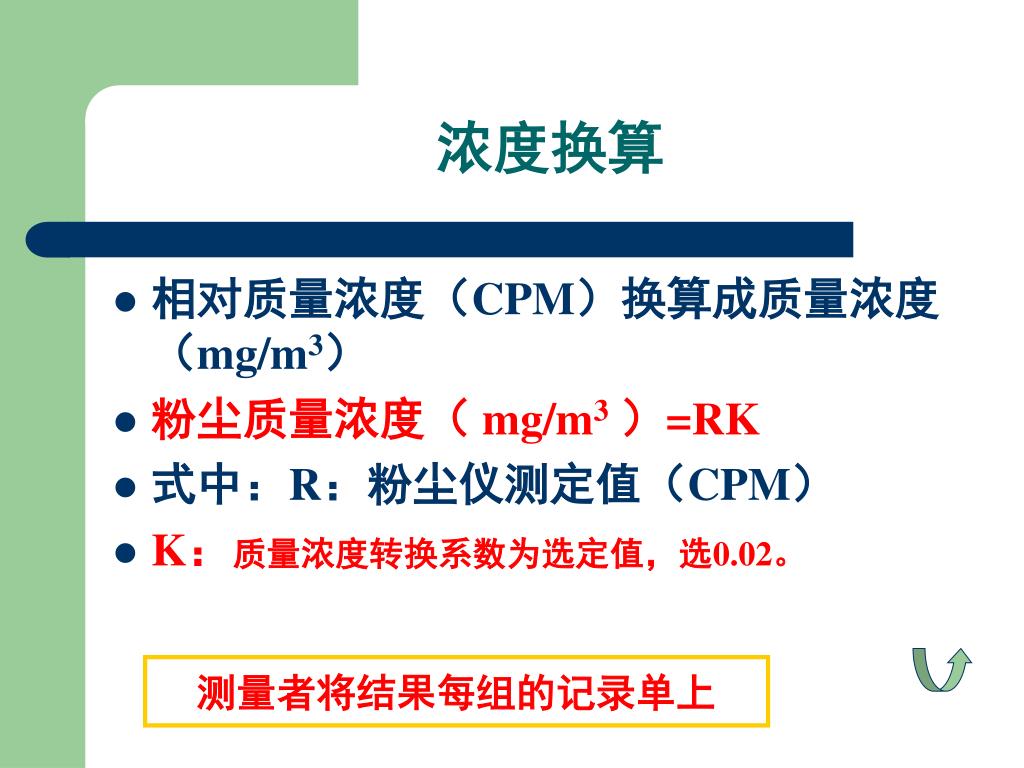

  20. 浓度换算 • 相对质量浓度（CPM）换算成质量浓度（mg/m3） • 粉尘质量浓度（ mg/m3）=RK • 式中：R：粉尘仪测定值（CPM） • K：质量浓度转换系数为选定值，选0.02。 测量者将结果每组的记录单上

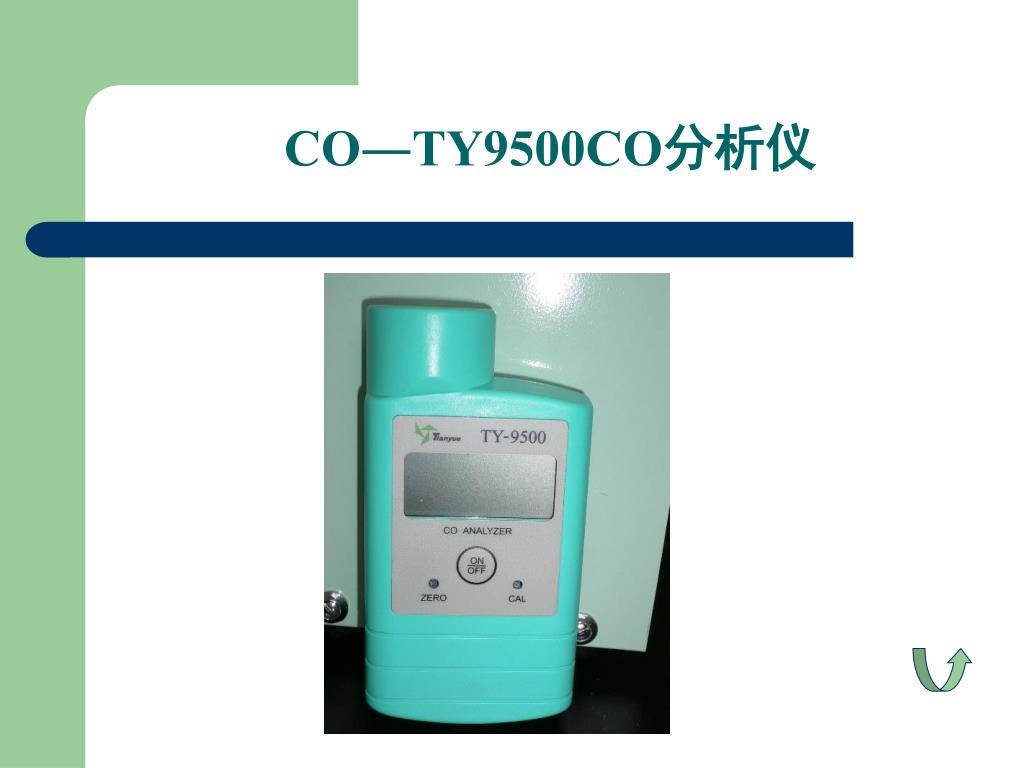

  21. CO―TY9500CO分析仪

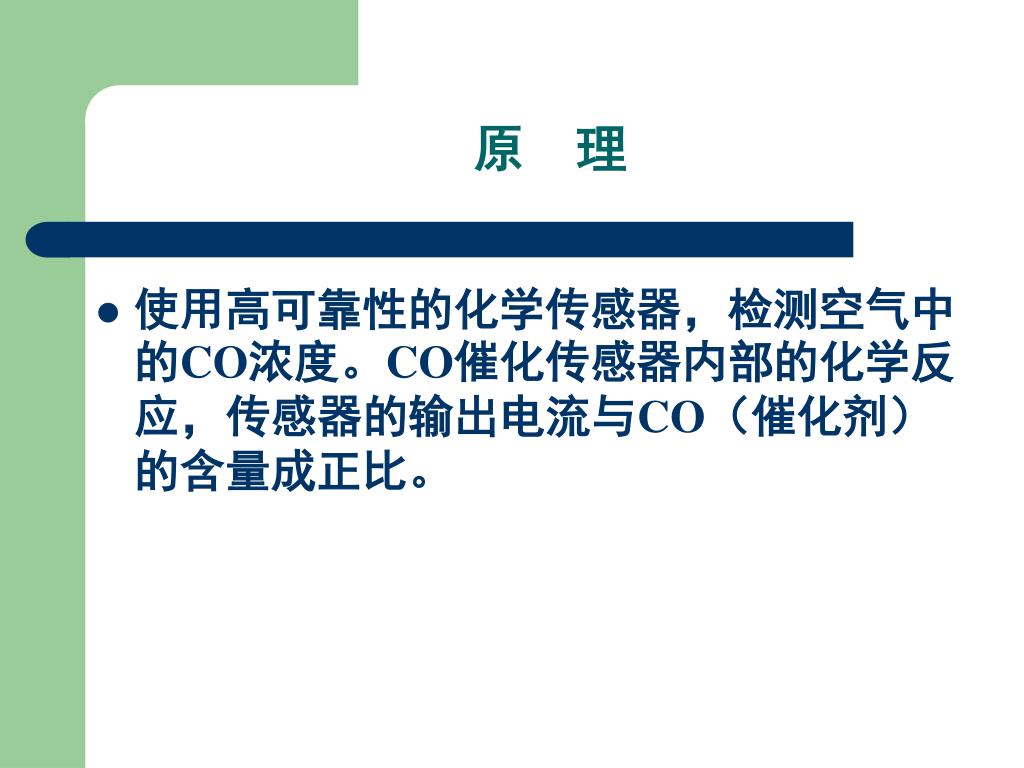

  22. 原　理 • 使用高可靠性的化学传感器，检测空气中的CO浓度。CO催化传感器内部的化学反应，传感器的输出电流与CO（催化剂）的含量成正比。

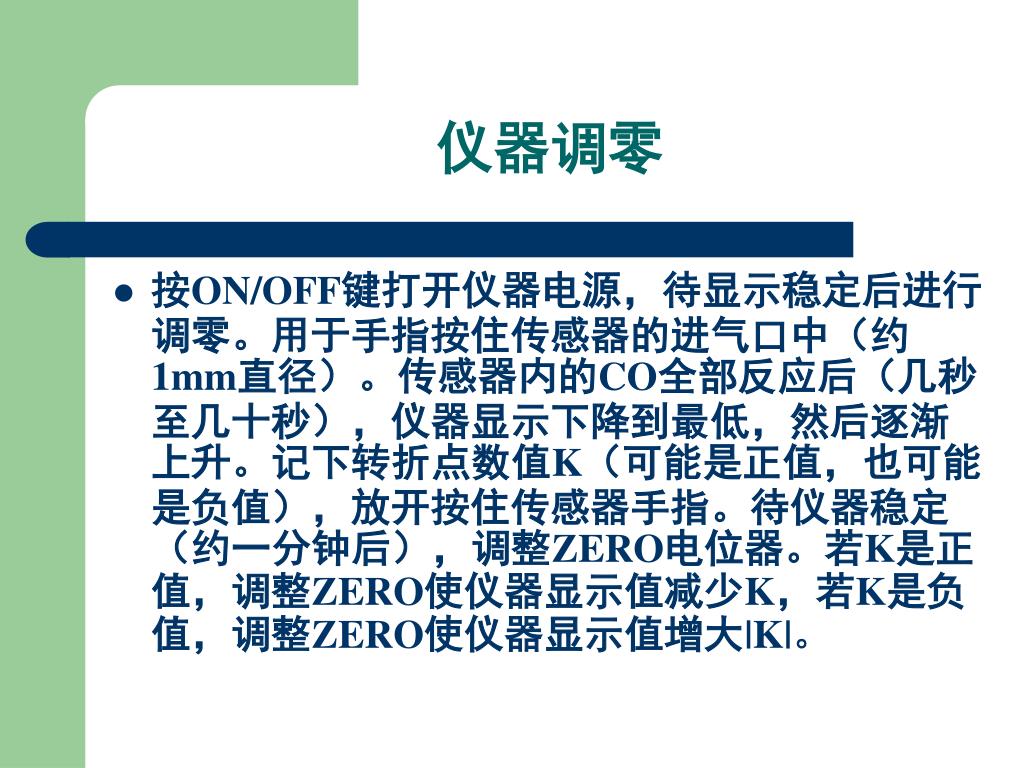

  23. 仪器调零 • 按ON/OFF键打开仪器电源，待显示稳定后进行调零。用于手指按住传感器的进气口中（约1mm直径）。传感器内的CO全部反应后（几秒至几十秒），仪器显示下降到最低，然后逐渐上升。记下转折点数值K（可能是正值，也可能是负值），放开按住传感器手指。待仪器稳定（约一分钟后），调整ZERO电位器。若K是正值，调整ZERO使仪器显示值减少K，若K是负值，调整ZERO使仪器显示值增大|K|。

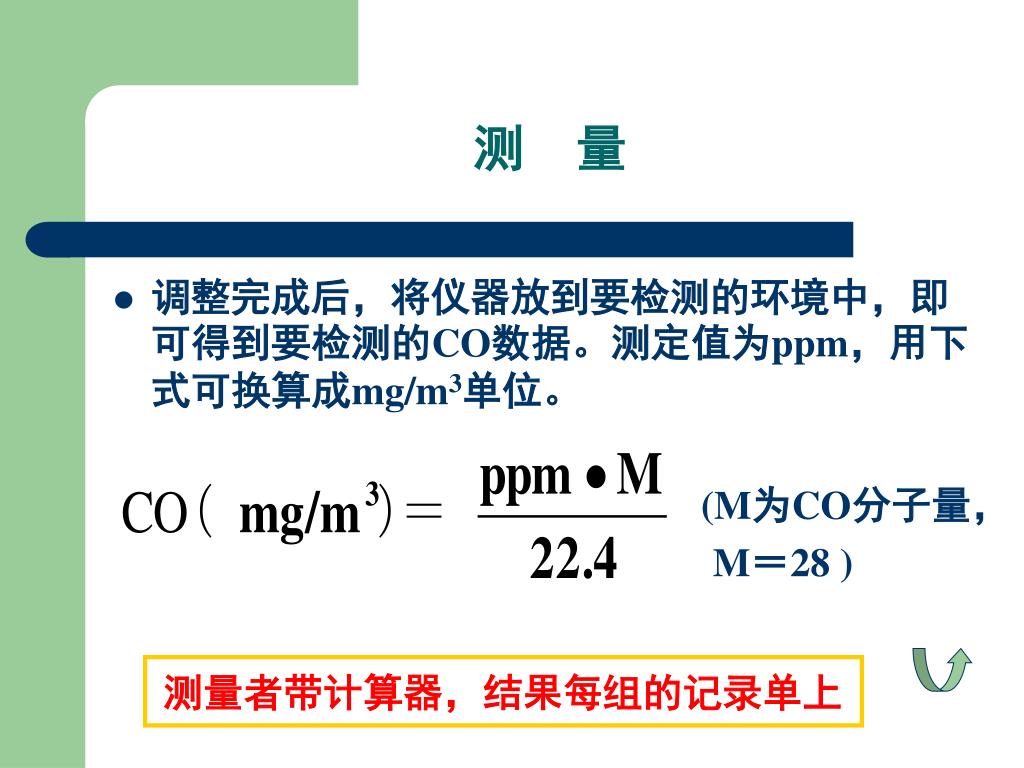

  24. 测　量 • 调整完成后，将仪器放到要检测的环境中，即可得到要检测的CO数据。测定值为ppm，用下式可换算成mg/m3单位。 　 　　　(M为CO分子量， 　　　　　　　　　　　　　　　M＝28 ) 测量者带计算器，结果每组的记录单上

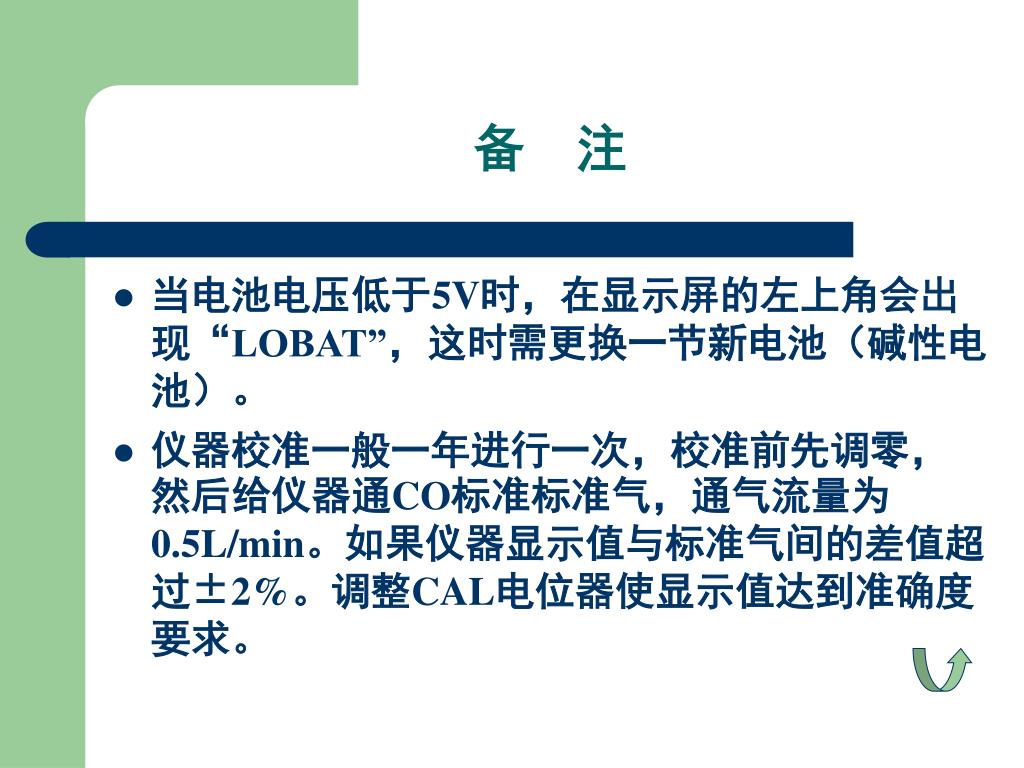

  25. 备　注 • 当电池电压低于5V时，在显示屏的左上角会出现“LOBAT”，这时需更换一节新电池（碱性电池）。 • 仪器校准一般一年进行一次，校准前先调零，然后给仪器通CO标准标准气，通气流量为0.5L/min。如果仪器显示值与标准气间的差值超过±2%。调整CAL电位器使显示值达到准确度要求。

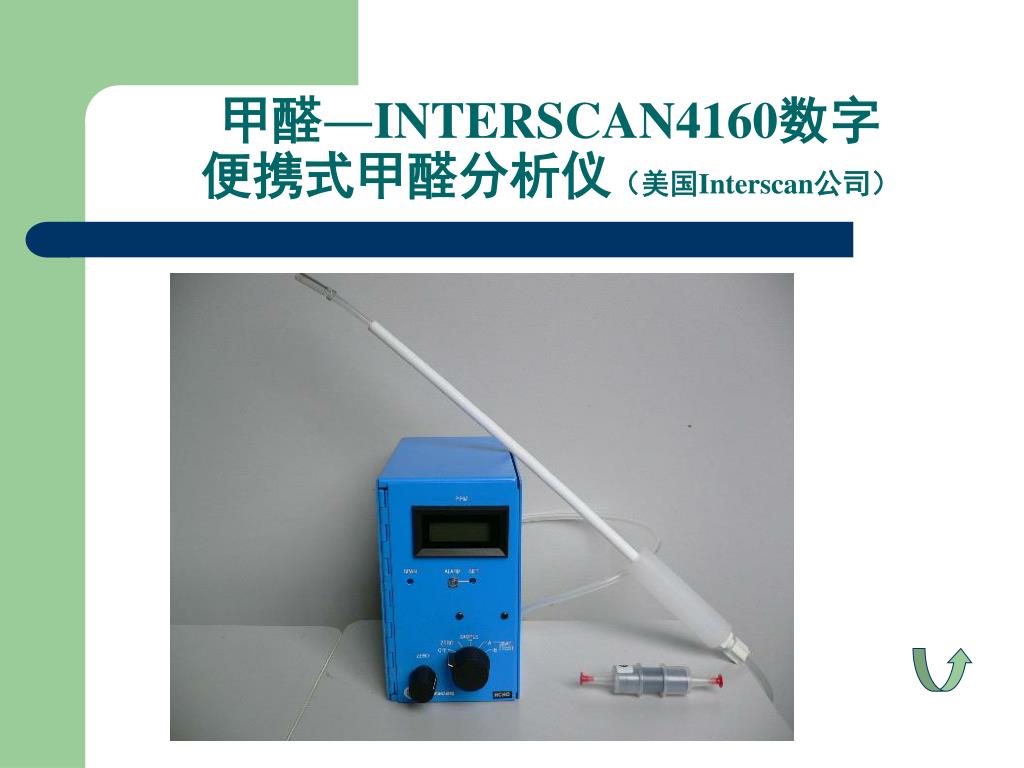

  26. 甲醛―INTERSCAN4160数字便携式甲醛分析仪（美国Interscan公司）甲醛―INTERSCAN4160数字便携式甲醛分析仪（美国Interscan公司）

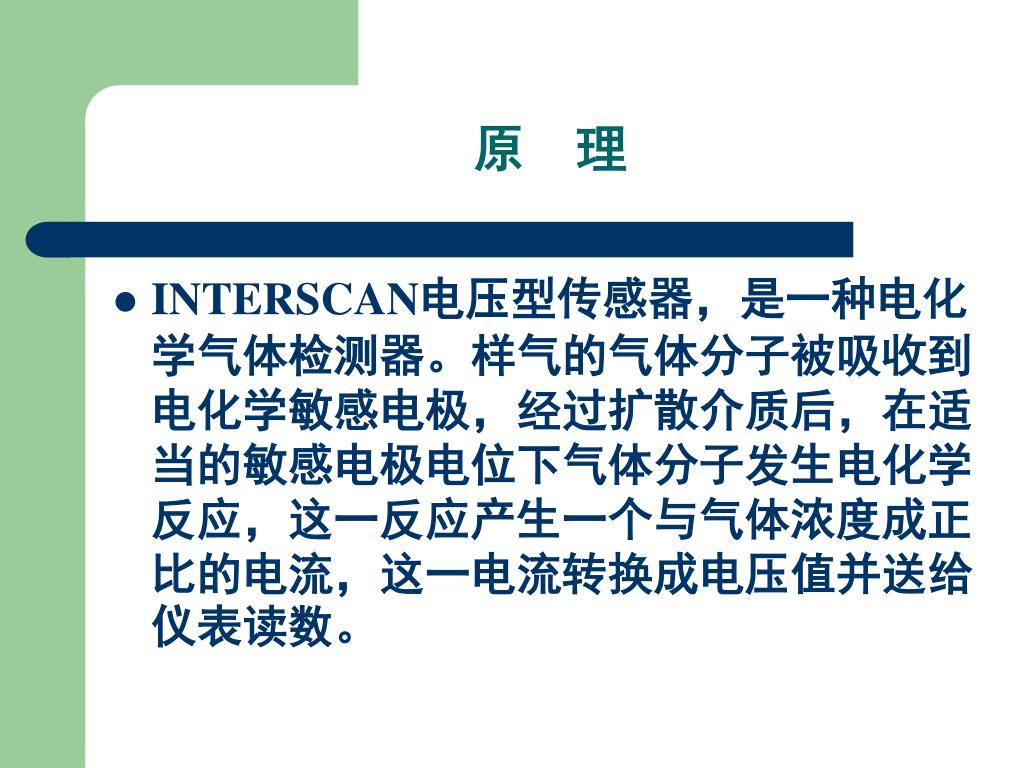

  27. 原　理 • INTERSCAN电压型传感器，是一种电化学气体检测器。样气的气体分子被吸收到电化学敏感电极，经过扩散介质后，在适当的敏感电极电位下气体分子发生电化学反应，这一反应产生一个与气体浓度成正比的电流，这一电流转换成电压值并送给仪表读数。

  28. 使用方法 • 测试可充电电池状况　把功能开关置于BAT·TEST“A”，测试镍镉电池状况。这组电池向泵及报警供电。如电量不足，则在显示板上显示高于1.00的值，如低于1.00则需充电。 • 测试2号碱性电池状况　把功能开关置于BAT · TEST“B”，测试碱性电池的状况，此电池向传感器供电。为保证仪器正常工作，最好在显示板显示值低于1.00 之前替换电池。（更换电池后仪器需被放置12～24h）。

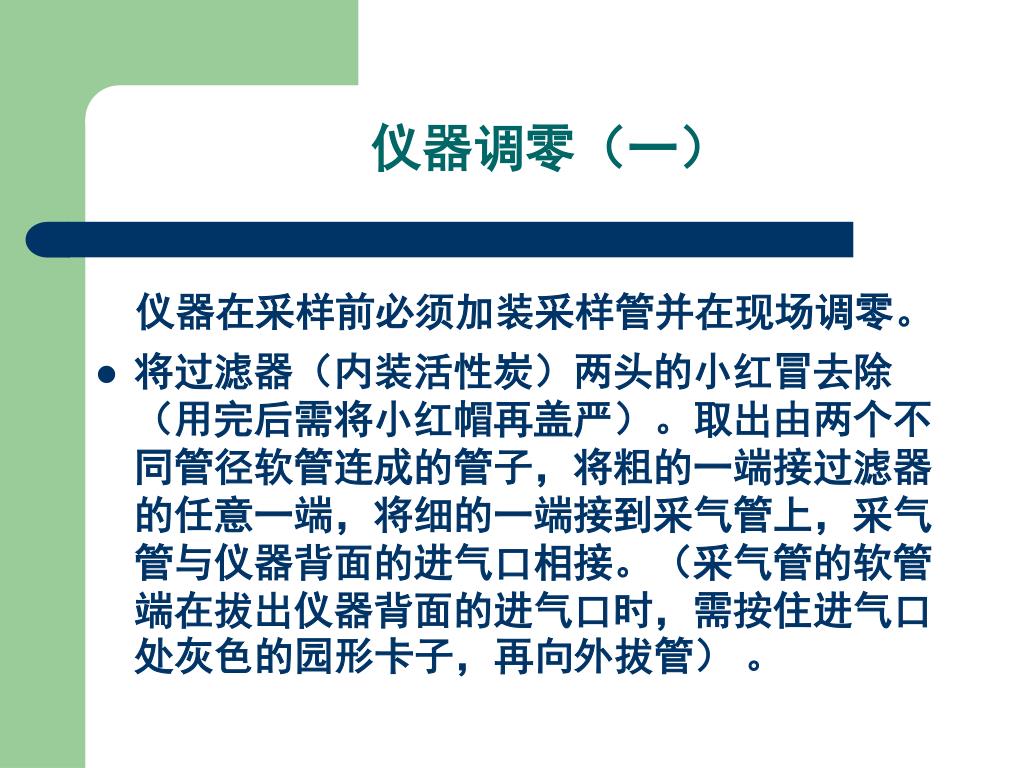

  29. 仪器调零（一） 　仪器在采样前必须加装采样管并在现场调零。 • 将过滤器（内装活性炭）两头的小红冒去除（用完后需将小红帽再盖严）。取出由两个不同管径软管连成的管子，将粗的一端接过滤器的任意一端，将细的一端接到采气管上，采气管与仪器背面的进气口相接。（采气管的软管端在拔出仪器背面的进气口时，需按住进气口处灰色的园形卡子，再向外拔管） 。

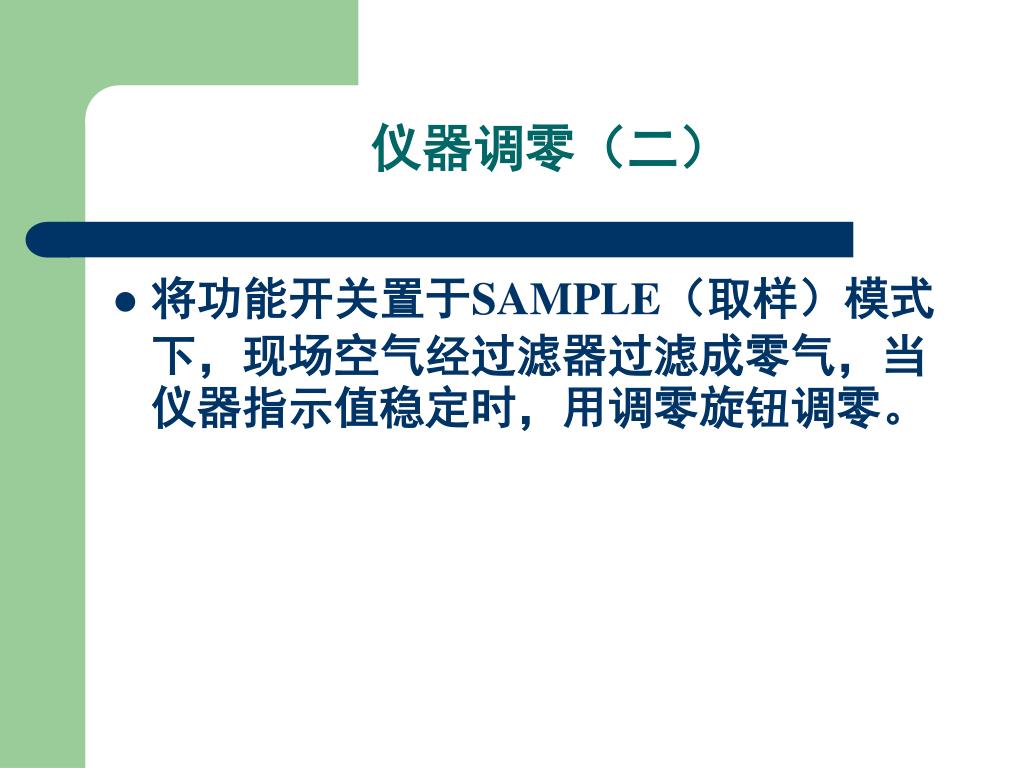

  30. 仪器调零（二） • 将功能开关置于SAMPLE（取样）模式下，现场空气经过滤器过滤成零气，当仪器指示值稳定时，用调零旋钮调零。

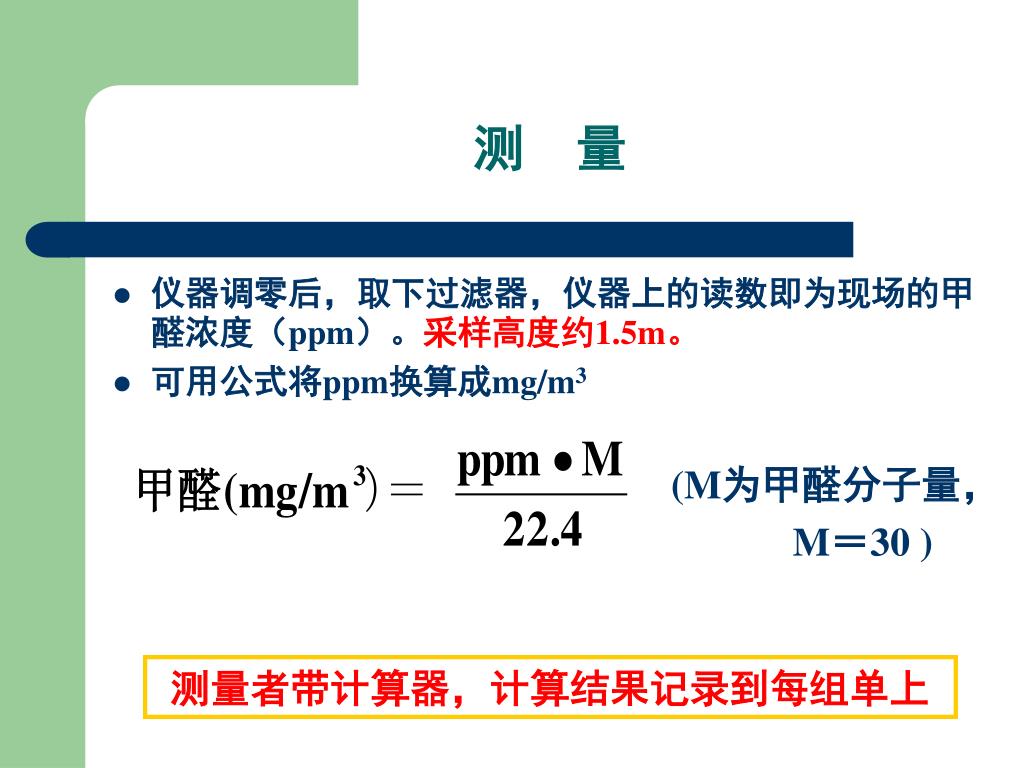

  31. 测　量 • 仪器调零后，取下过滤器，仪器上的读数即为现场的甲醛浓度（ppm）。采样高度约1.5m。 • 可用公式将ppm换算成mg/m3 　 　　　(M为甲醛分子量， 　　　　　　　　　　　　　　　　　M＝30 ) 测量者带计算器，计算结果记录到每组单上

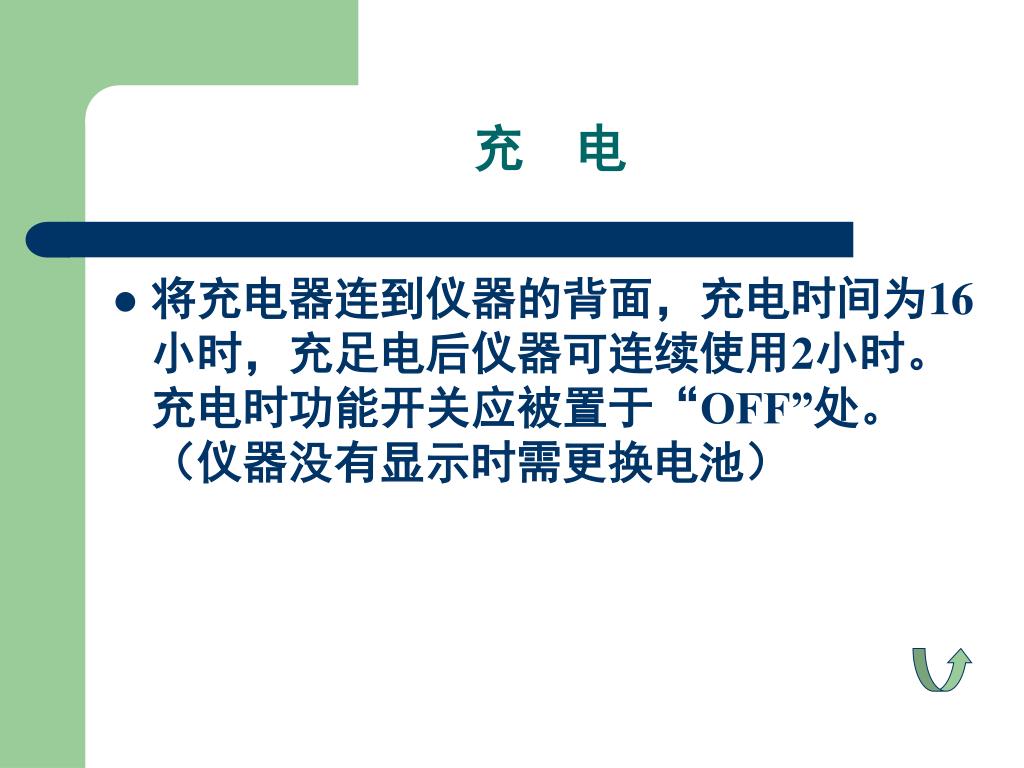

  32. 充　电 • 将充电器连到仪器的背面，充电时间为16小时，充足电后仪器可连续使用2小时。充电时功能开关应被置于“OFF”处。（仪器没有显示时需更换电池）

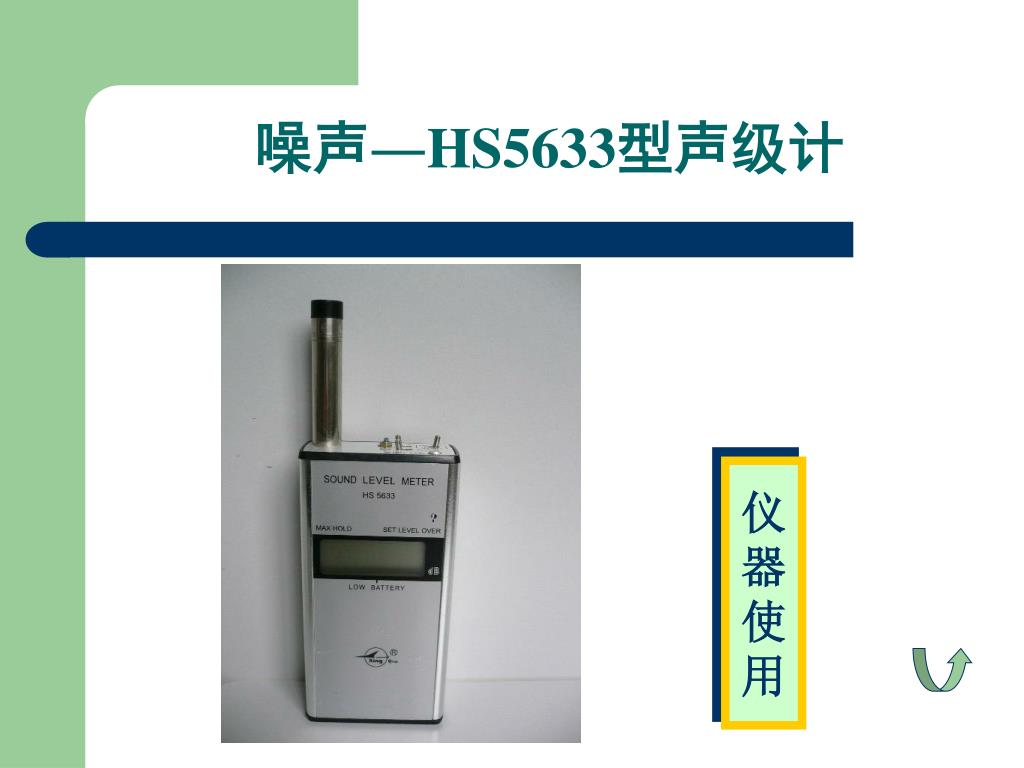

  33. 噪声―HS5633型声级计 仪 器 使 用

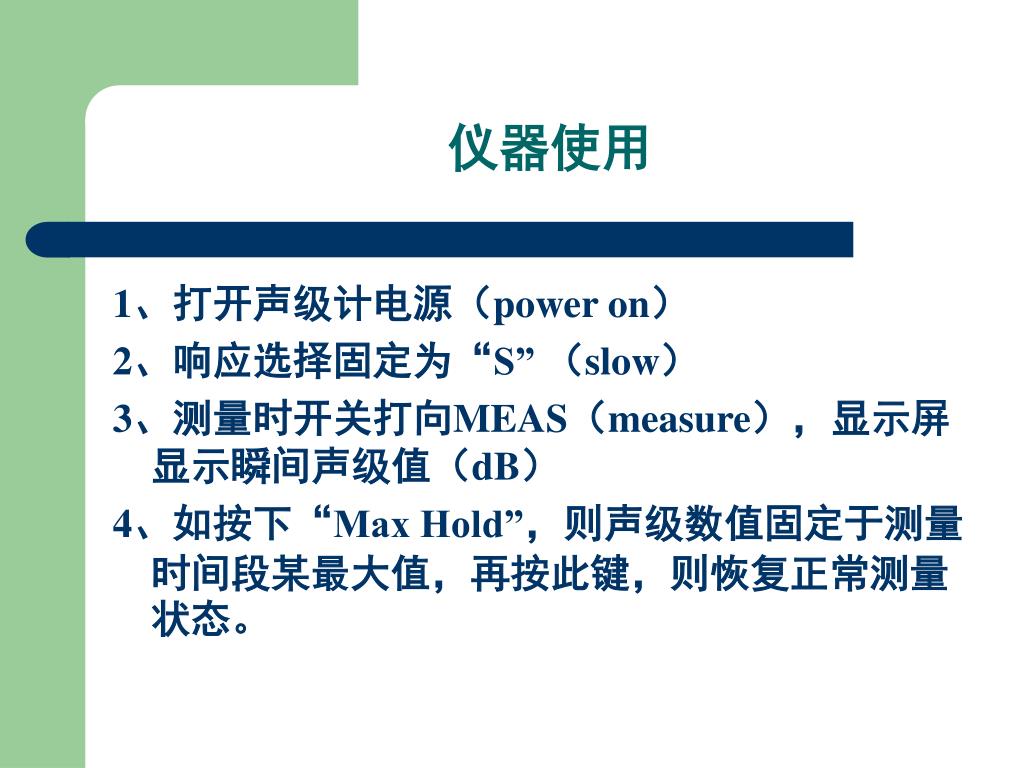

  34. 仪器使用 1、打开声级计电源（power on） 2、响应选择固定为“S” （slow） 3、测量时开关打向MEAS（measure），显示屏显示瞬间声级值（dB） 4、如按下“Max Hold”，则声级数值固定于测量时间段某最大值，再按此键，则恢复正常测量状态。

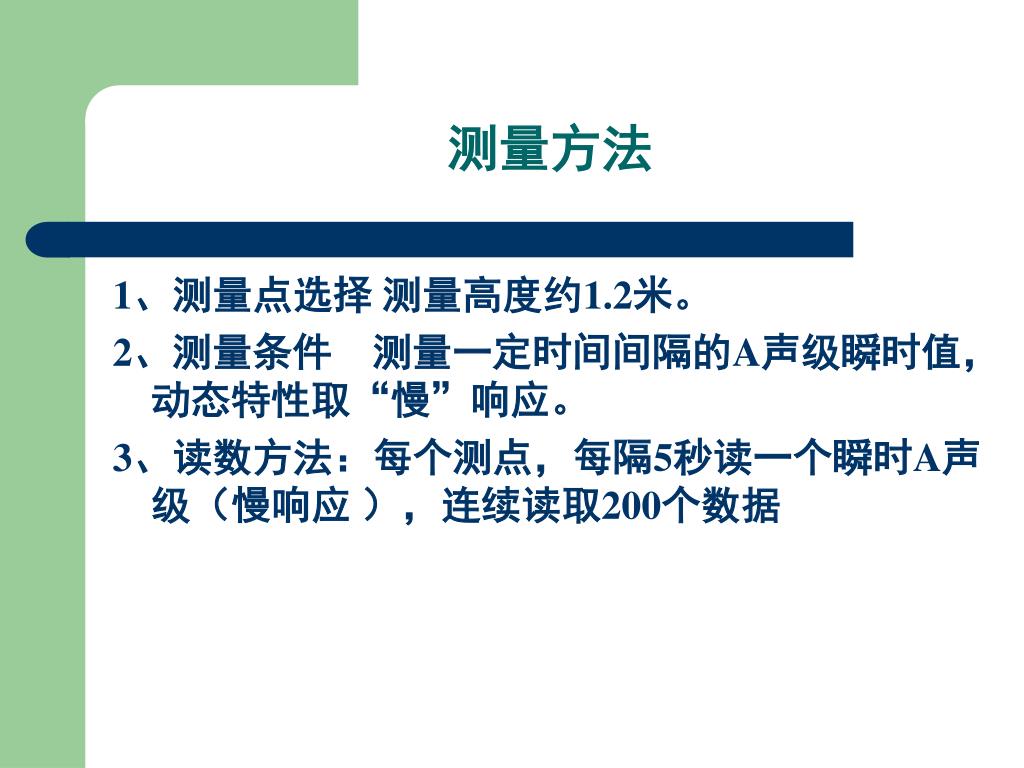

  35. 测量方法 1、测量点选择 测量高度约1.2米。 2、测量条件　测量一定时间间隔的A声级瞬时值，动态特性取“慢”响应。 3、读数方法：每个测点，每隔5秒读一个瞬时A声级（慢响应 ），连续读取200个数据

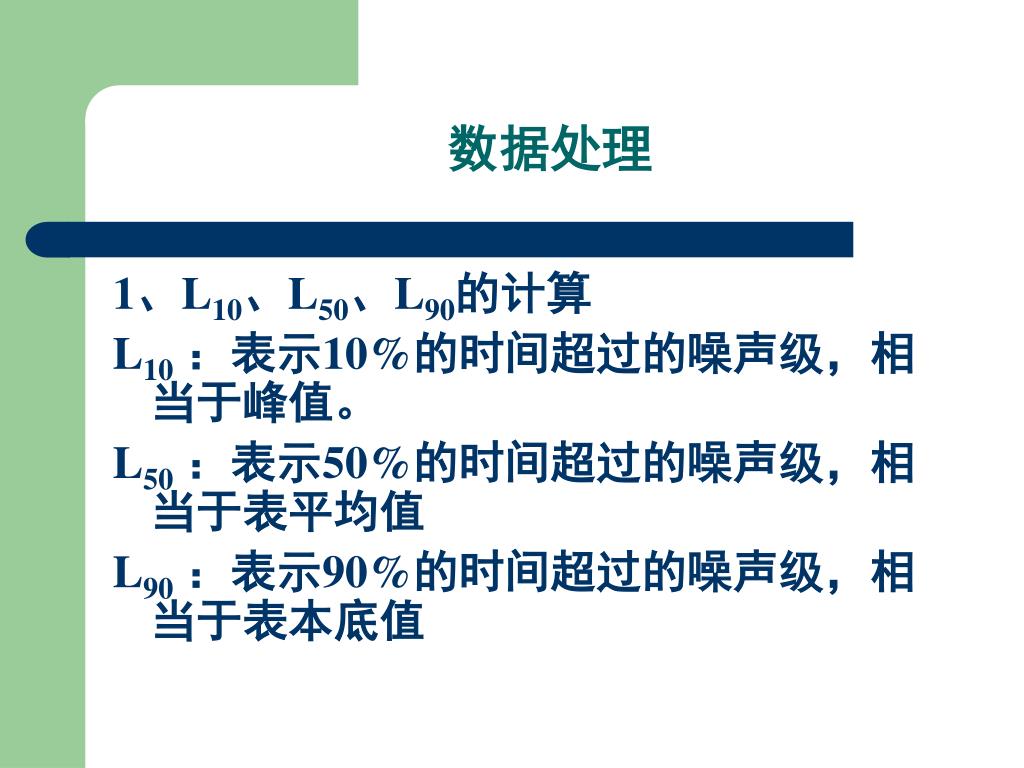

  36. 数据处理 1、L10、L50、L90的计算 L10 ：表示10%的时间超过的噪声级，相当于峰值。 L50 ：表示50%的时间超过的噪声级，相当于表平均值 L90 ：表示90%的时间超过的噪声级，相当于表本底值

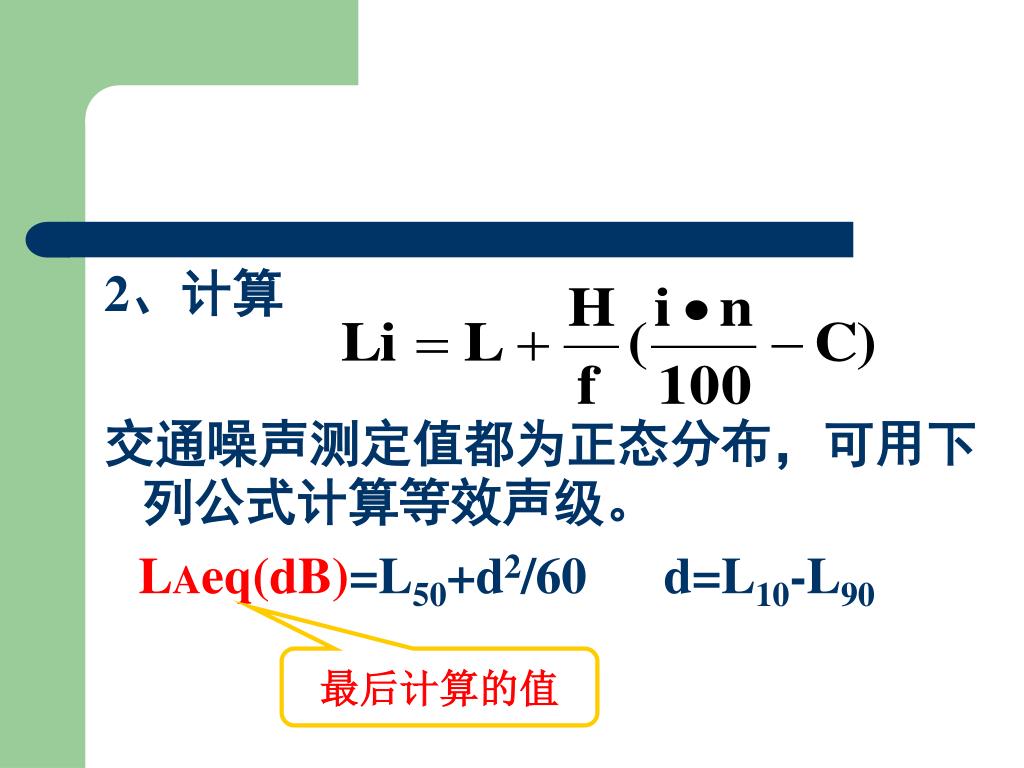

  37. 2、计算 交通噪声测定值都为正态分布，可用下列公式计算等效声级。 LAeq(dB)=L50+d2/60 d=L10-L90 最后计算的值

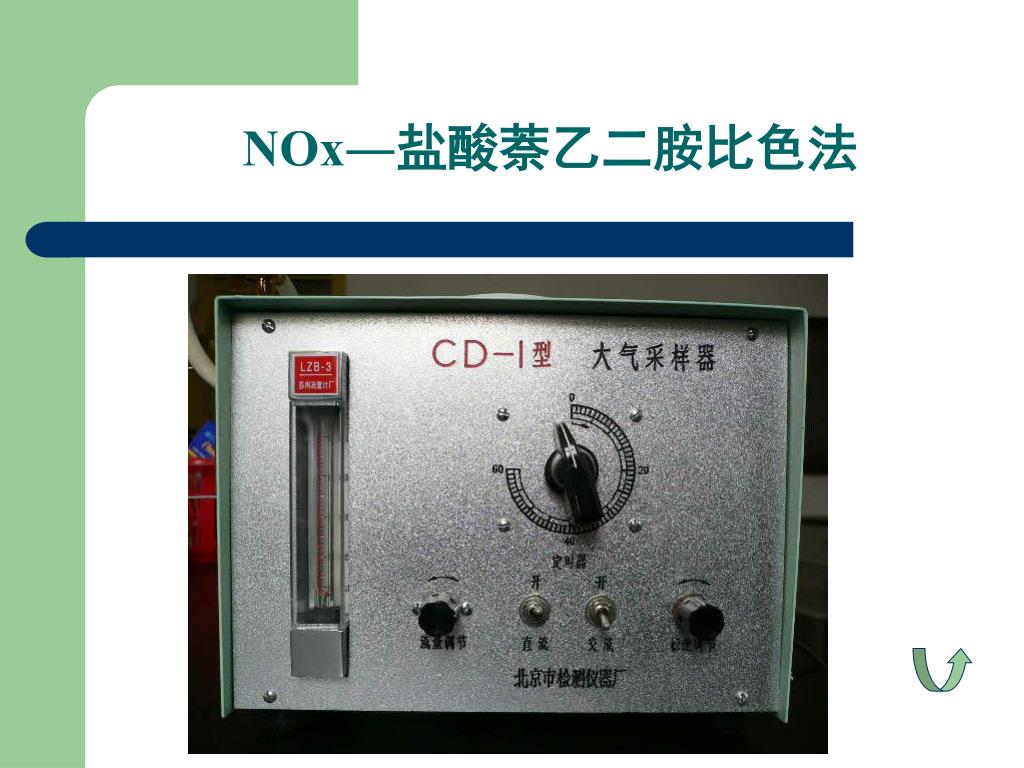

  38. NOx―盐酸萘乙二胺比色法

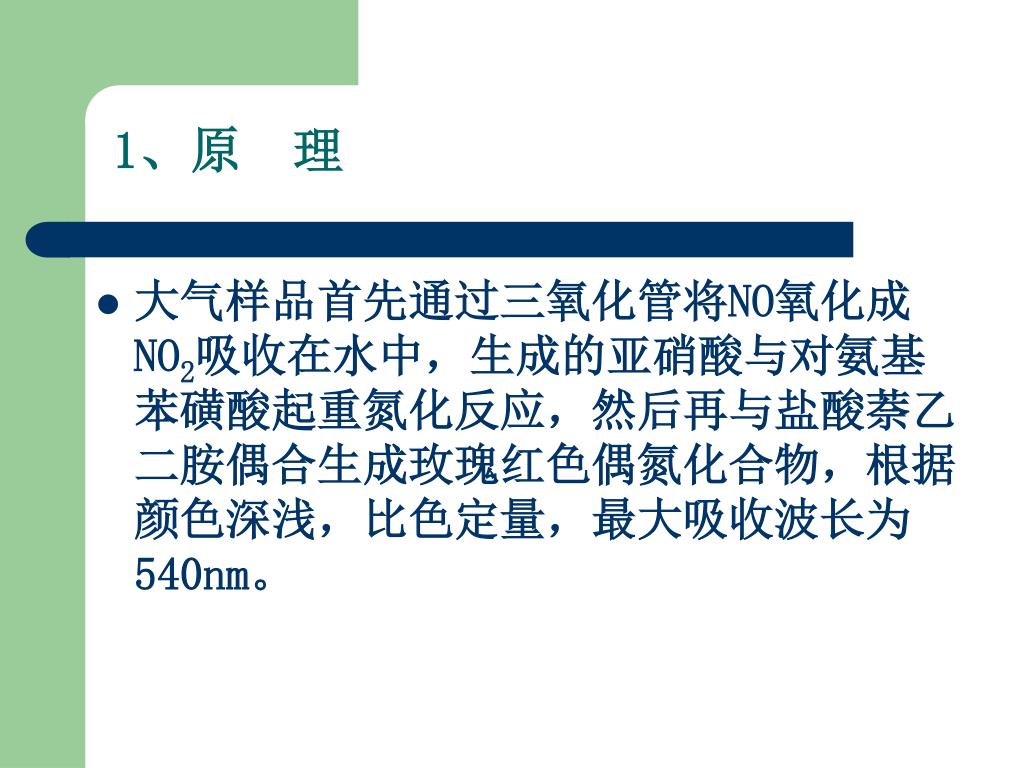

  39. 1、原　理 • 大气样品首先通过三氧化管将NO氧化成NO2吸收在水中，生成的亚硝酸与对氨基苯磺酸起重氮化反应，然后再与盐酸萘乙二胺偶合生成玫瑰红色偶氮化合物，根据颜色深浅，比色定量，最大吸收波长为540nm。

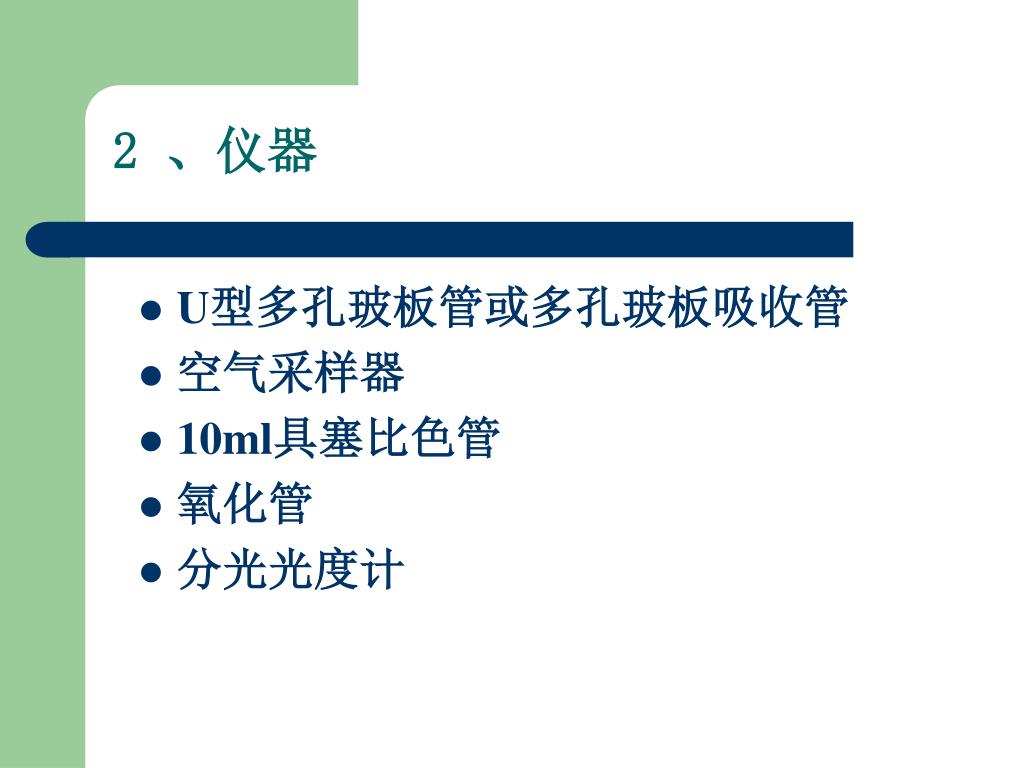

  40. 2 、仪器 • U型多孔玻板管或多孔玻板吸收管 • 空气采样器 • 10ml具塞比色管 • 氧化管 • 分光光度计

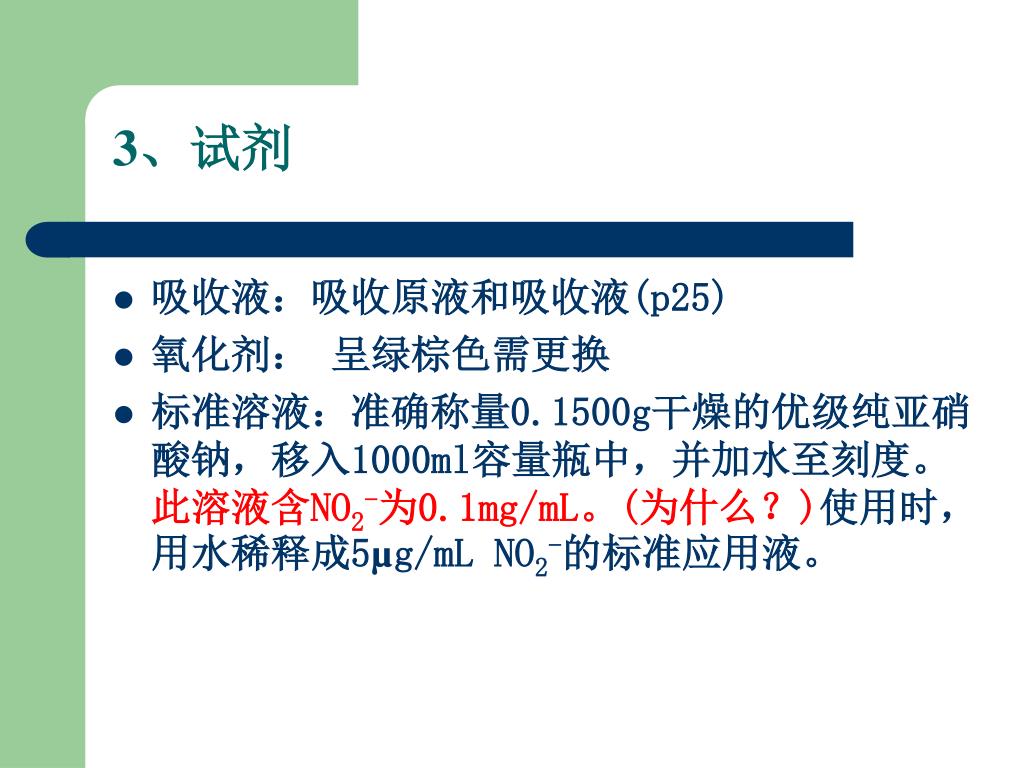

  41. 3、试剂 • 吸收液：吸收原液和吸收液(p25) • 氧化剂： 呈绿棕色需更换 • 标准溶液：准确称量0.1500g干燥的优级纯亚硝酸钠，移入1000ml容量瓶中，并加水至刻度。此溶液含NO2-为0.1mg/mL。(为什么？)使用时，用水稀释成5µg/mL NO2-的标准应用液。

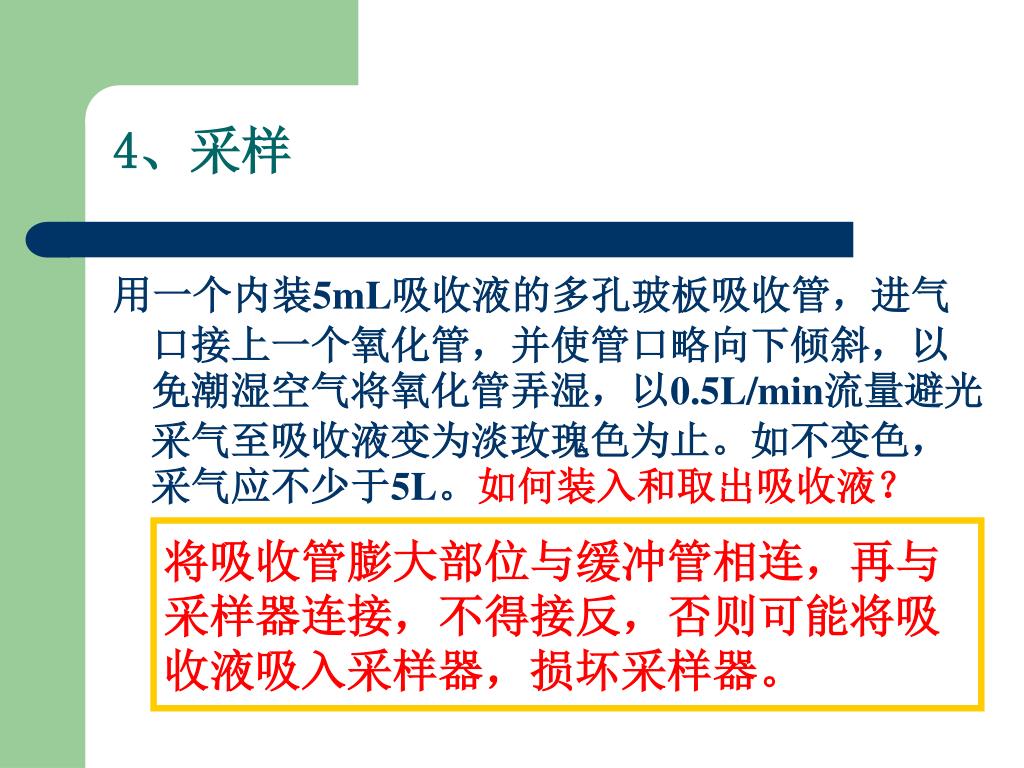

  42. 4、采样 用一个内装5mL吸收液的多孔玻板吸收管，进气口接上一个氧化管，并使管口略向下倾斜，以免潮湿空气将氧化管弄湿，以0.5L/min流量避光采气至吸收液变为淡玫瑰色为止。如不变色，采气应不少于5L。如何装入和取出吸收液？ 将吸收管膨大部位与缓冲管相连，再与 采样器连接，不得接反，否则可能将吸 收液吸入采样器，损坏采样器。

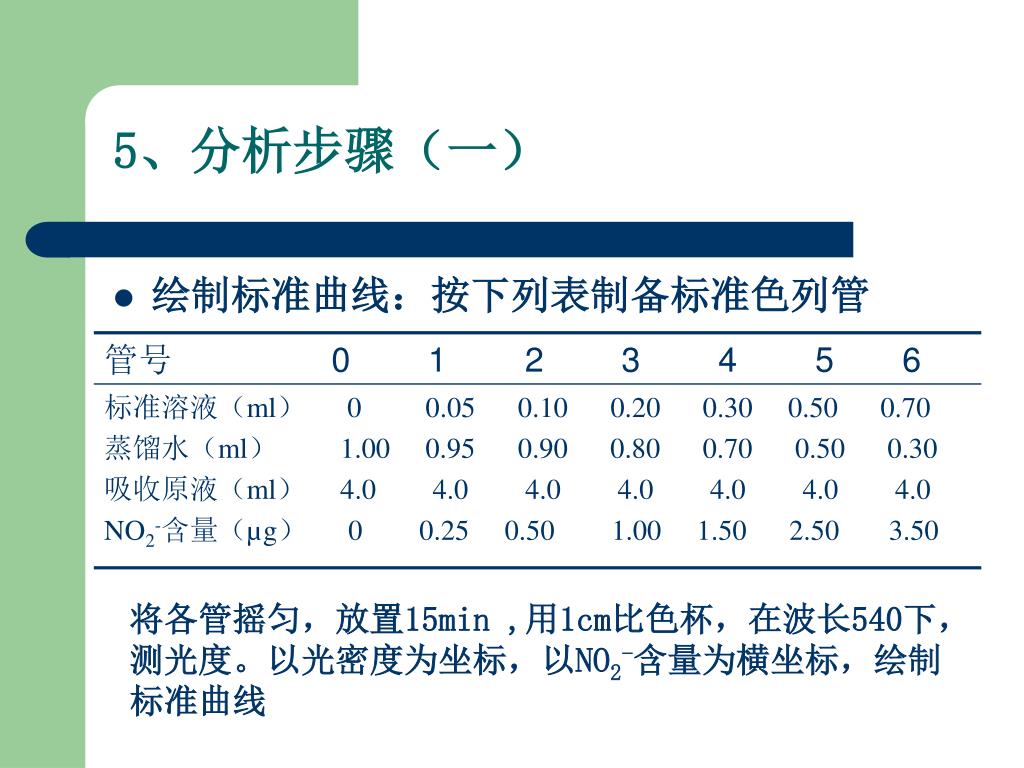

  43. 5、分析步骤（一） • 绘制标准曲线：按下列表制备标准色列管 将各管摇匀，放置15min ,用1cm比色杯，在波长540下， 测光度。以光密度为坐标，以NO2-含量为横坐标，绘制 标准曲线

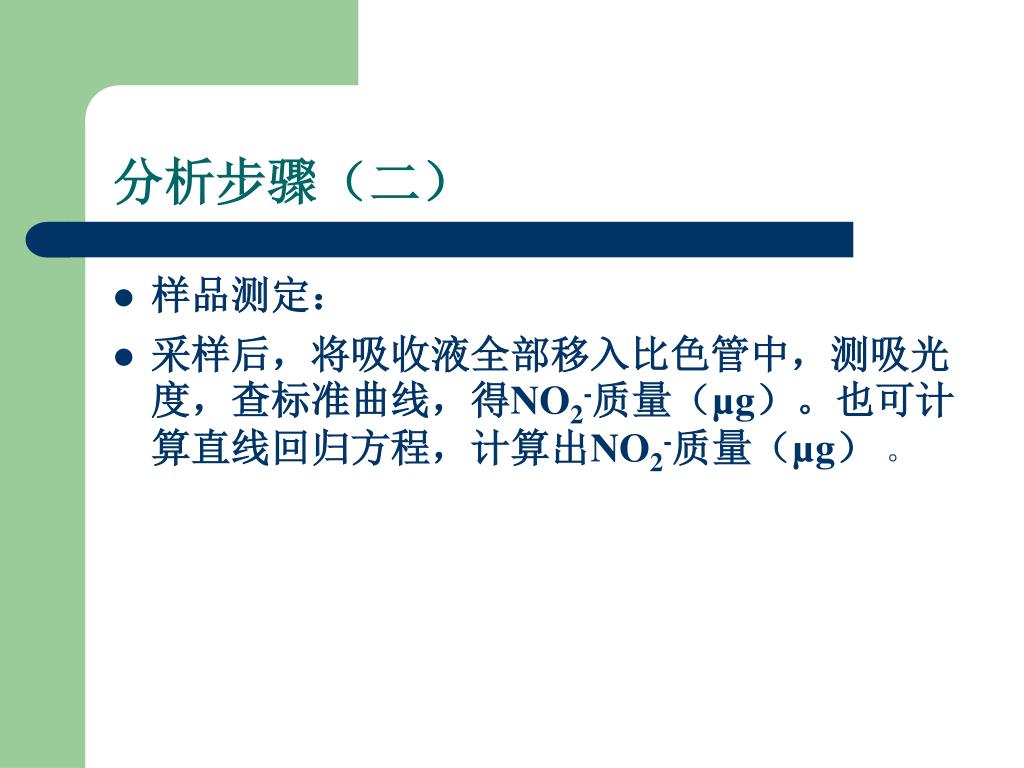

  44. 分析步骤（二） • 样品测定： • 采样后，将吸收液全部移入比色管中，测吸光度，查标准曲线，得NO2-质量（µg）。也可计算直线回归方程，计算出NO2-质量（µg） 。

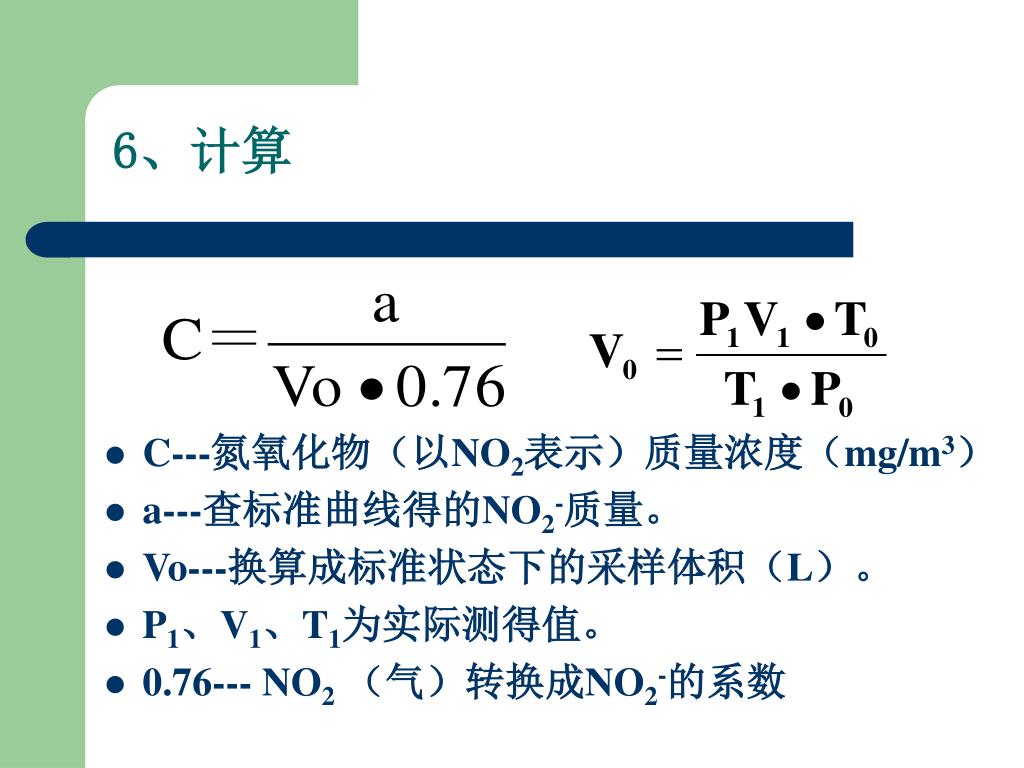

  45. 6、计算 • C---氮氧化物（以NO2表示）质量浓度（mg/m3） • a---查标准曲线得的NO2-质量。 • Vo---换算成标准状态下的采样体积（L）。 • P1、V1、T1为实际测得值。 • 0.76--- NO2 （气）转换成NO2-的系数

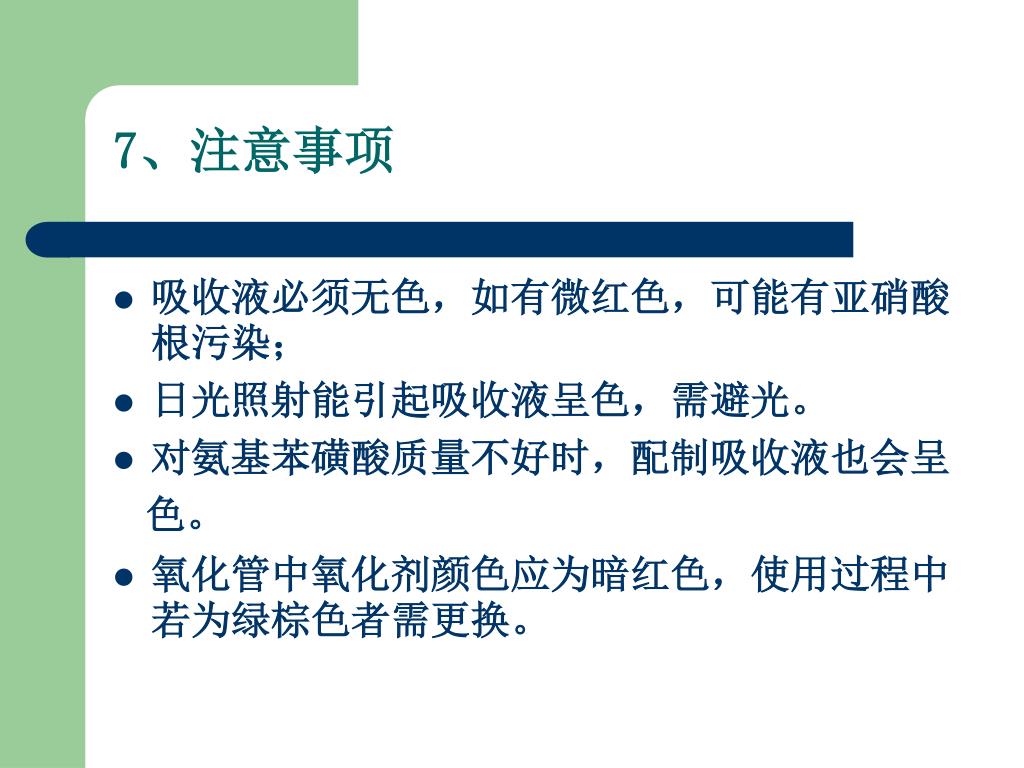

  46. 7、注意事项 • 吸收液必须无色，如有微红色，可能有亚硝酸根污染； • 日光照射能引起吸收液呈色，需避光。 • 对氨基苯磺酸质量不好时，配制吸收液也会呈 色。 • 氧化管中氧化剂颜色应为暗红色，使用过程中若为绿棕色者需更换。

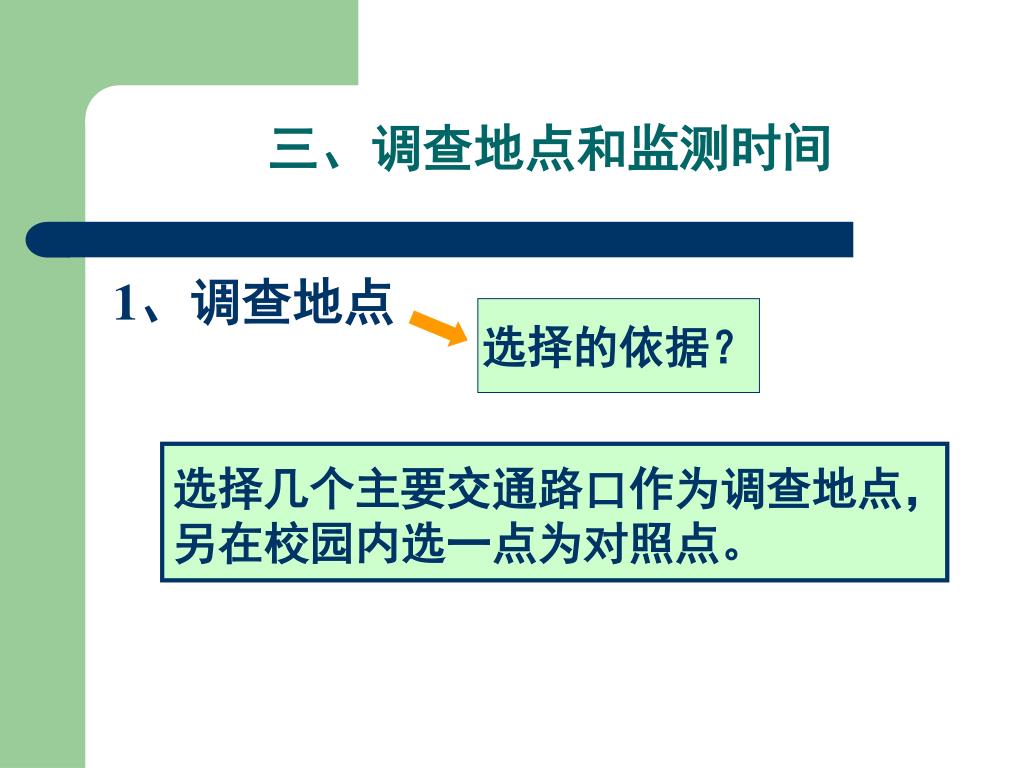

  47. 三、调查地点和监测时间 1、调查地点 选择的依据？ 选择几个主要交通路口作为调查地点， 另在校园内选一点为对照点。
