Echolink

1. Echolink Wat kan ik ermee ? Door: Jan PA3GJX Foeke PA3FNT

2. Onderwerpen • Wat is Echolink

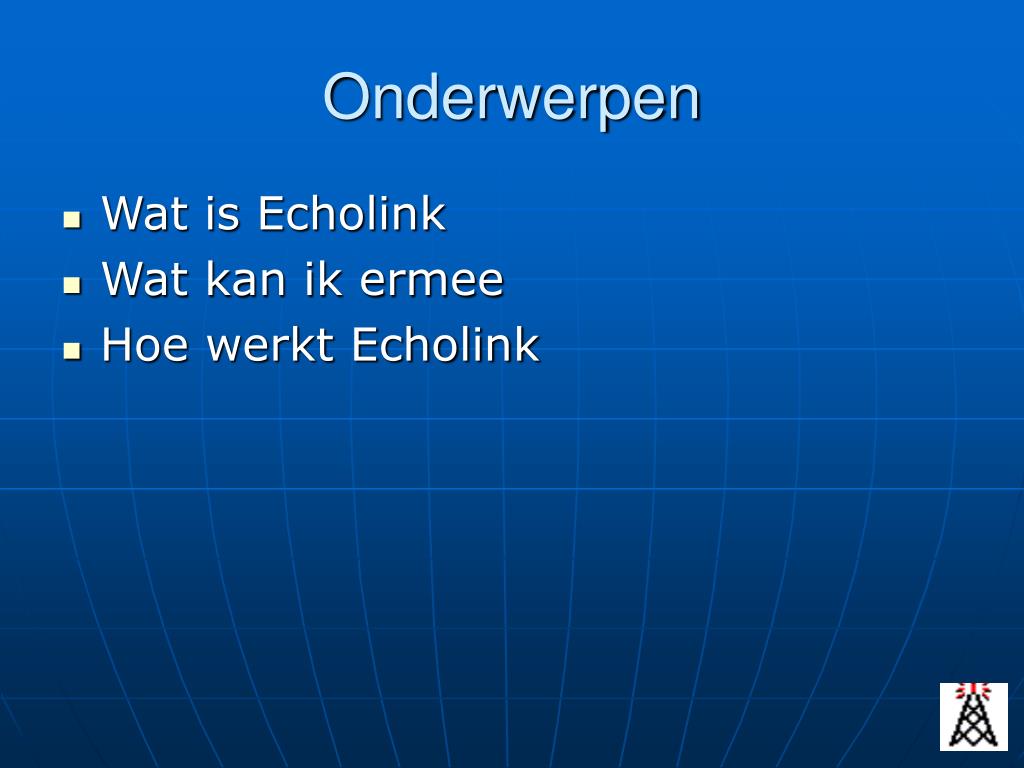

3. Onderwerpen • Wat is Echolink • Wat kan ik ermee

4. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink

5. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink • Hoe meld ik mij aan bij Echolink

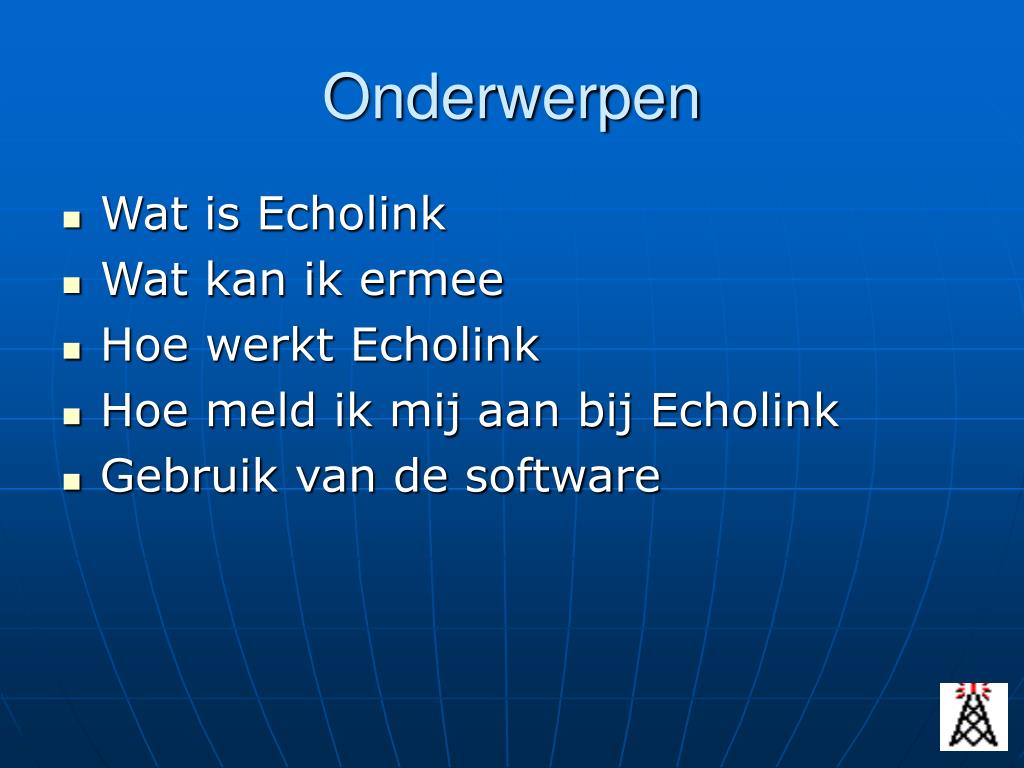

6. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink • Hoe meld ik mij aan bij Echolink • Gebruik van de software

7. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink • Hoe meld ik mij aan bij Echolink • Gebruik van de software • Echolink koppelen aan een zender

8. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink • Hoe meld ik mij aan bij Echolink • Gebruik van de software • Echolink koppelen aan een zender • Toepassingen

9. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink • Hoe meld ik mij aan bij Echolink • Gebruik van de software • Echolink koppelen aan een zender • Toepassingen

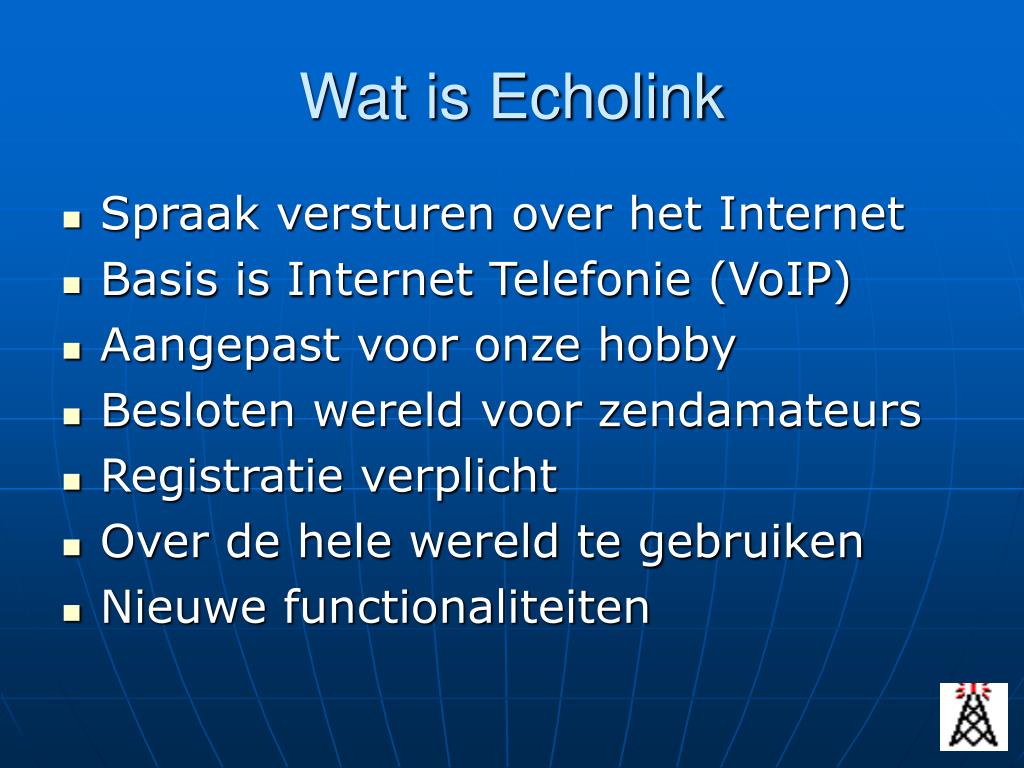

10. Wat is Echolink • Spraak versturen over het Internet • Basis is Internet Telefonie (VoIP) • Aangepast voor onze hobby • Besloten wereld voor zendamateurs • Registratie verplicht • Over de hele wereld te gebruiken • Nieuwe functionaliteiten

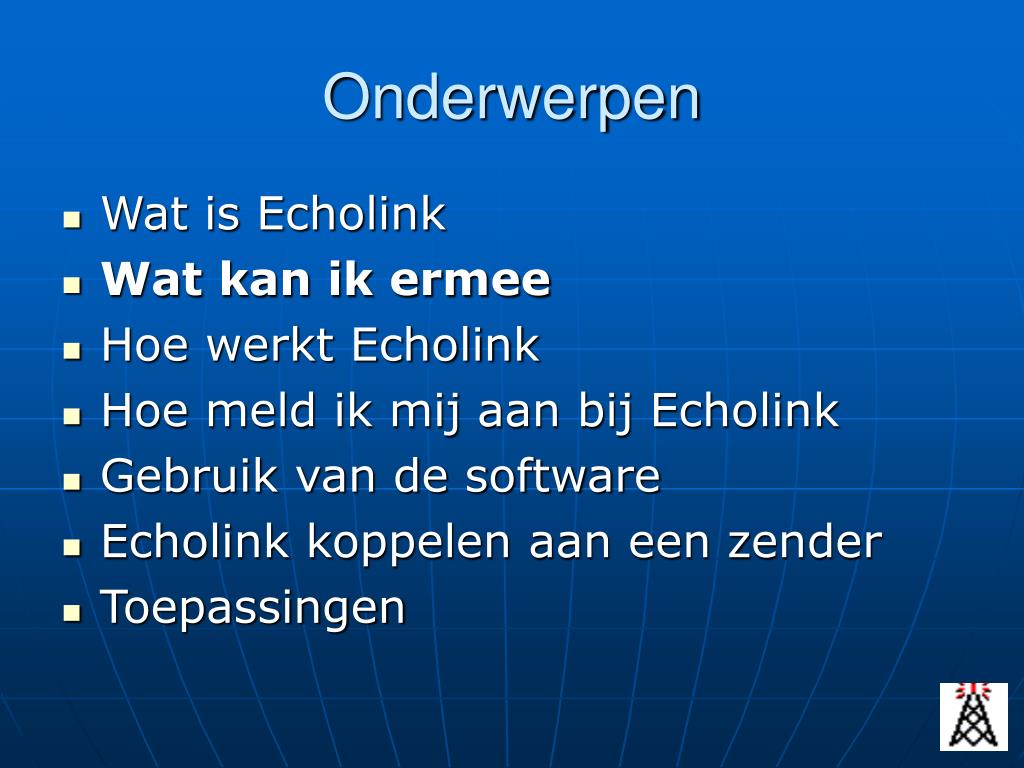

11. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink • Hoe meld ik mij aan bij Echolink • Gebruik van de software • Echolink koppelen aan een zender • Toepassingen

12. Wat kan ik ermee • Vanaf een PC met geluidskaart • Vanaf een zender m.b.v. DTMF • Verbindingen maken over Internet • Met een amateur achter een computer • Met een simplex frequentie (-L) • Met een repeater (-R) • Met een groep (Conferense)

13. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink • Hoe meld ik mij aan bij Echolink • Gebruik van de software • Echolink koppelen aan een zender • Toepassingen

14. Hoe werkt Echolink • Echolink verbindt computers • Geluid wordt door de PC ingepakt • Over het internet verstuurd • Aan de andere kant uitgepakt • Eventueel uitgestuurd door zender

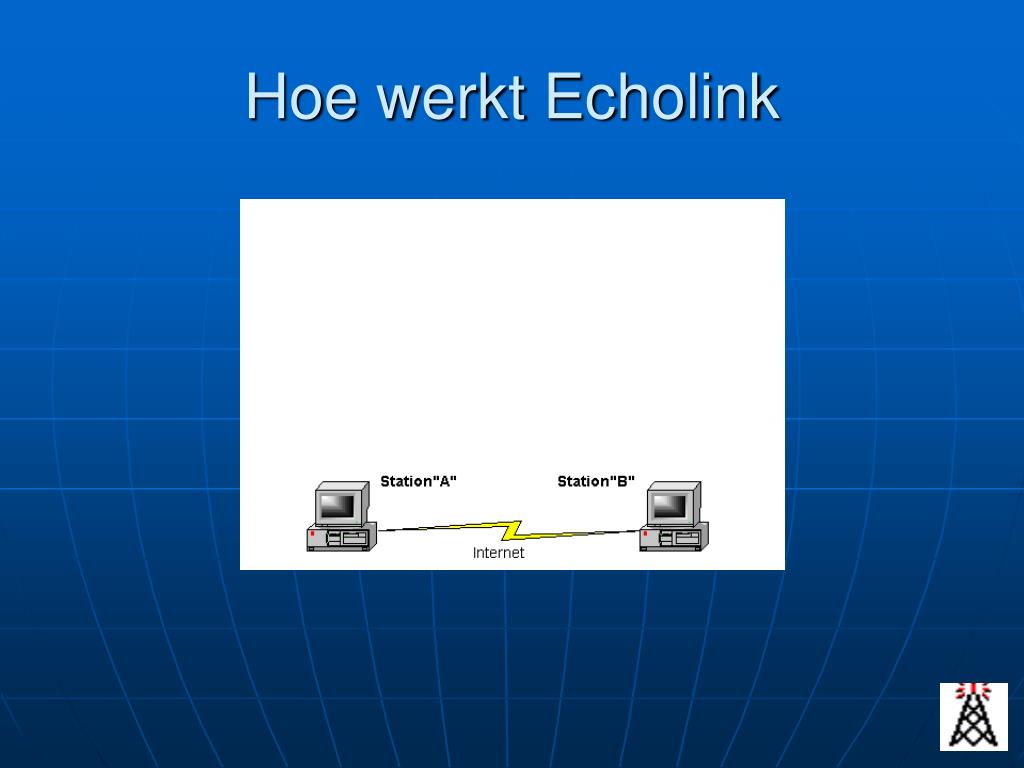

15. Hoe werkt Echolink

16. Hoe werkt Echolink

17. Hoe werkt Echolink

18. Hoe werkt Echolink

19. Hoe werkt Echolink

20. Hoe werkt Echolink

21. Hoe werkt Echolink Bandbreedte FRAG 3.000 kbps DOWN 512 kbps UP UPSTREAM

22. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink • Hoe meld ik mij aan bij Echolink • Gebruik van de software • Echolink koppelen aan een zender • Toepassingen

23. Hoe meld ik mij aan bij Echolink WWW.ECHOLINK.ORG • Downloaden software • Installeren en configureren • Registratie call door copy machtiging • Binnen 24 uur verwerkt • Nodenummer toegekend

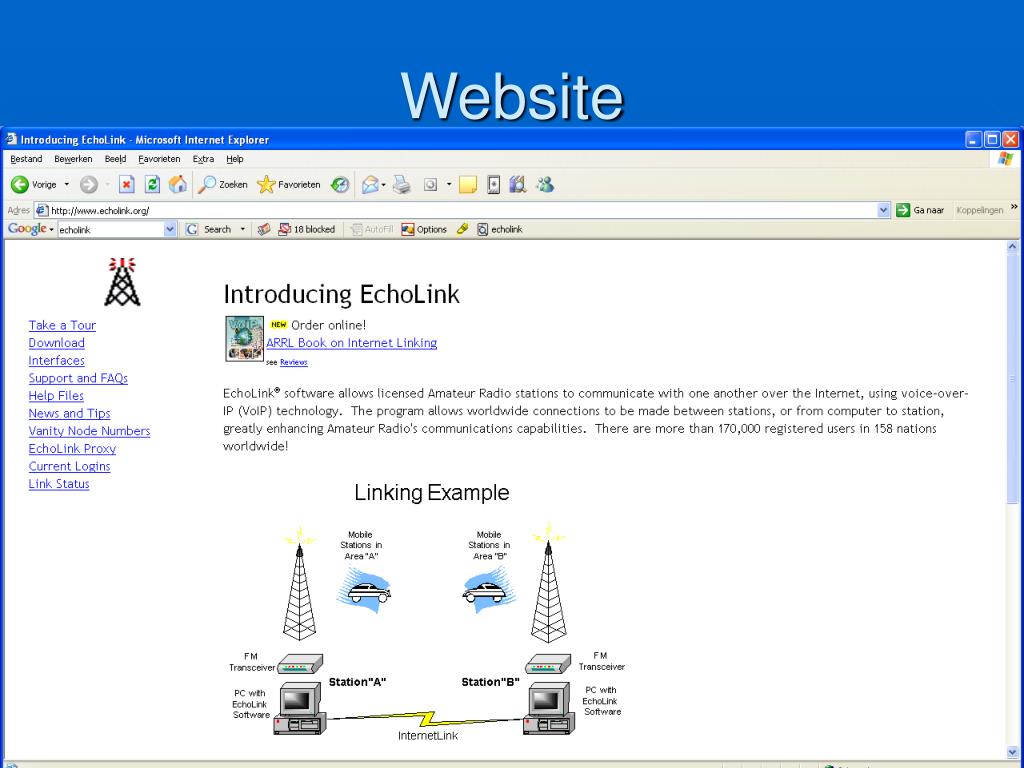

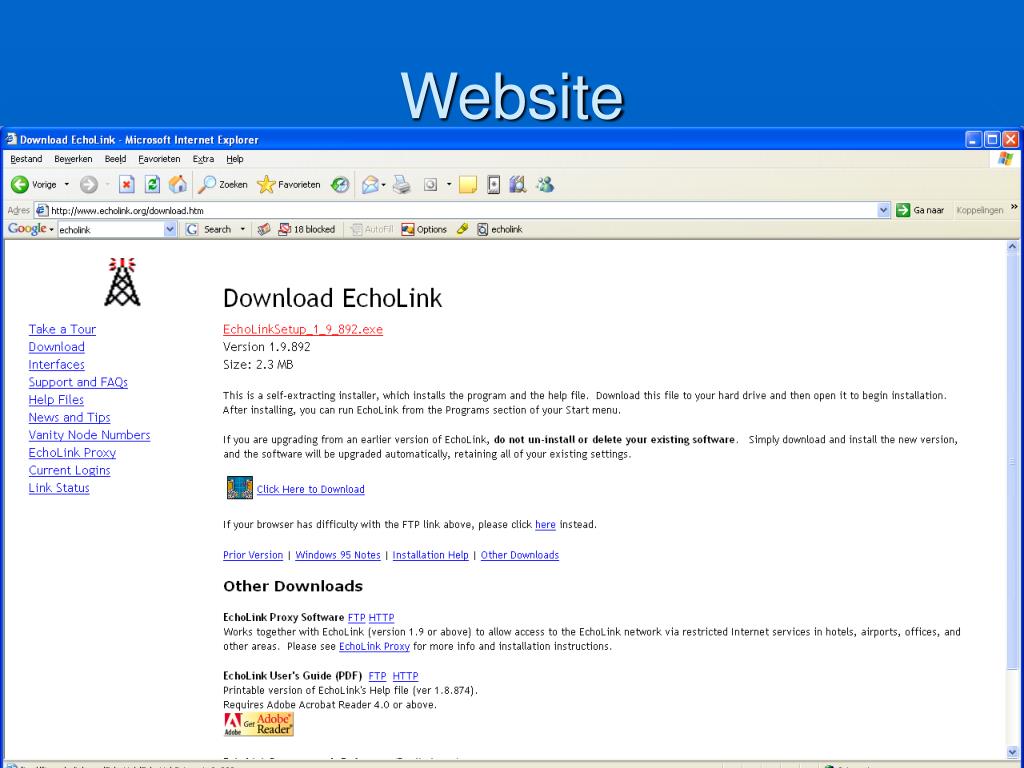

24. Website

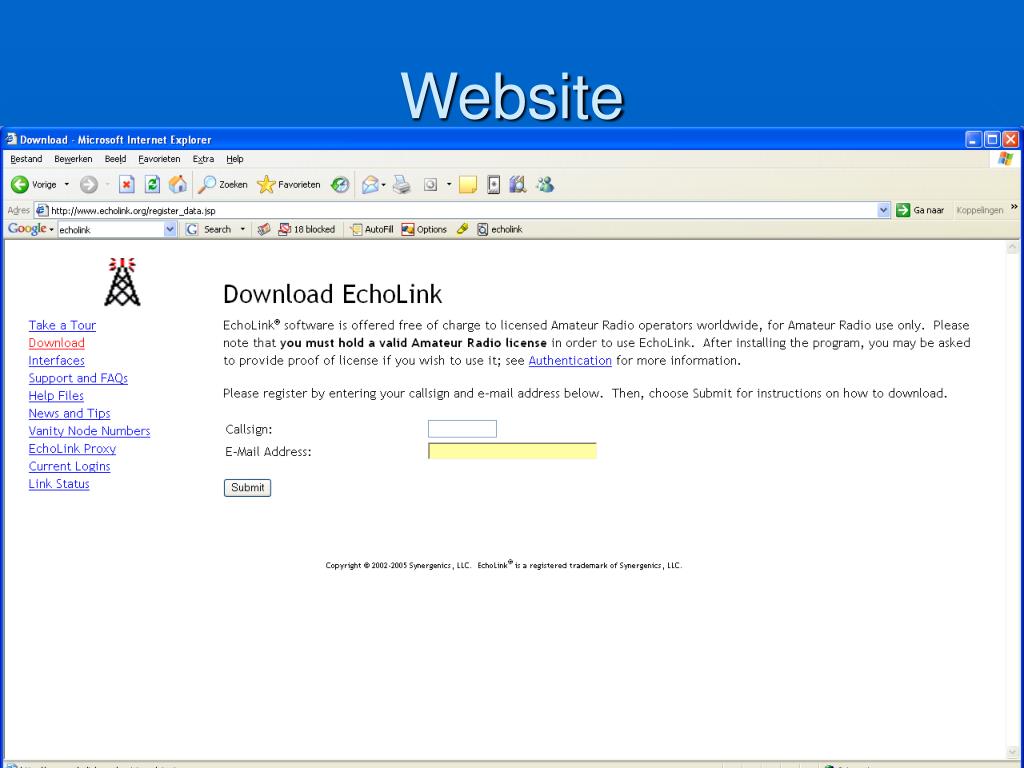

25. Website

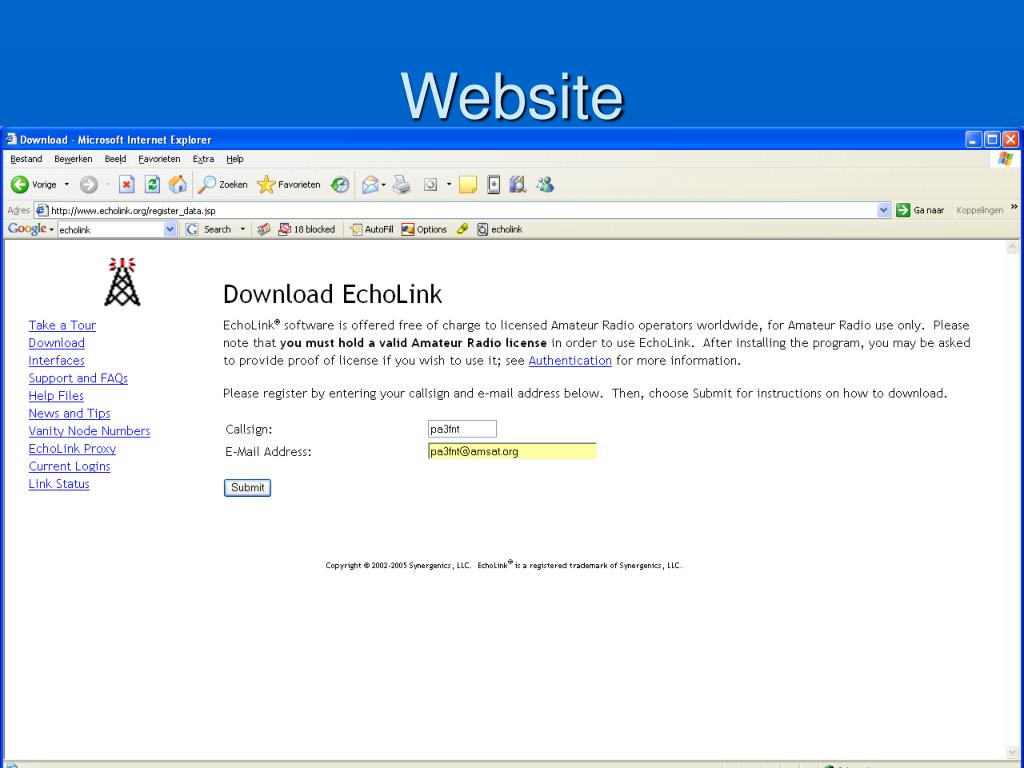

26. Website

27. Website

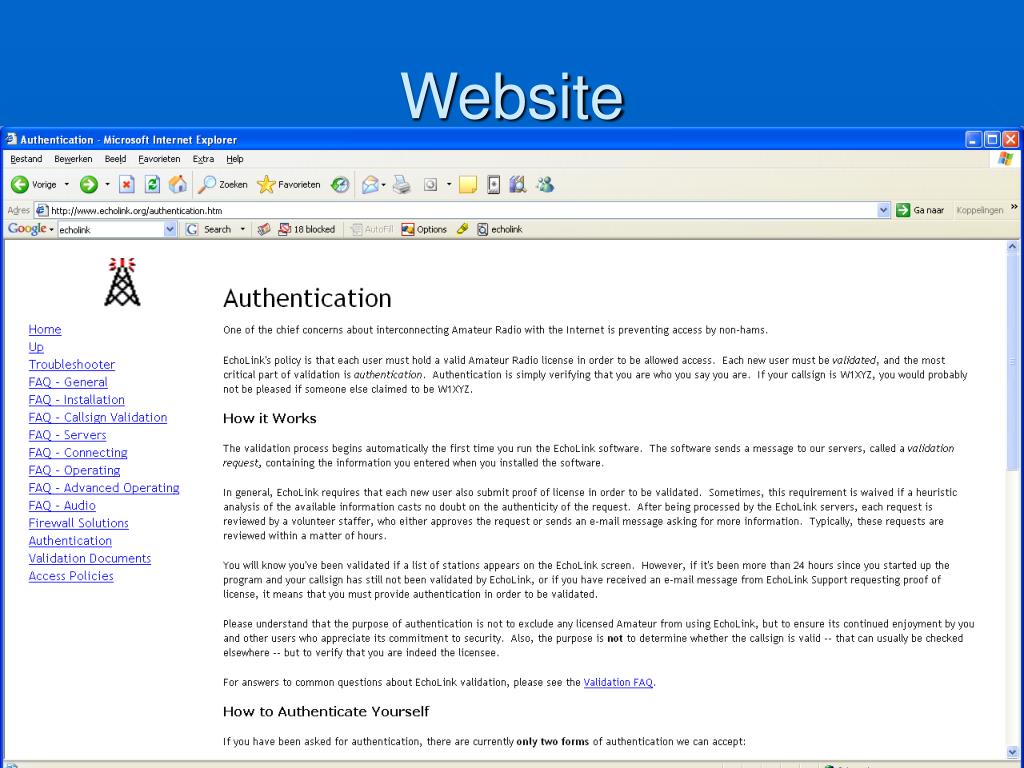

28. Website

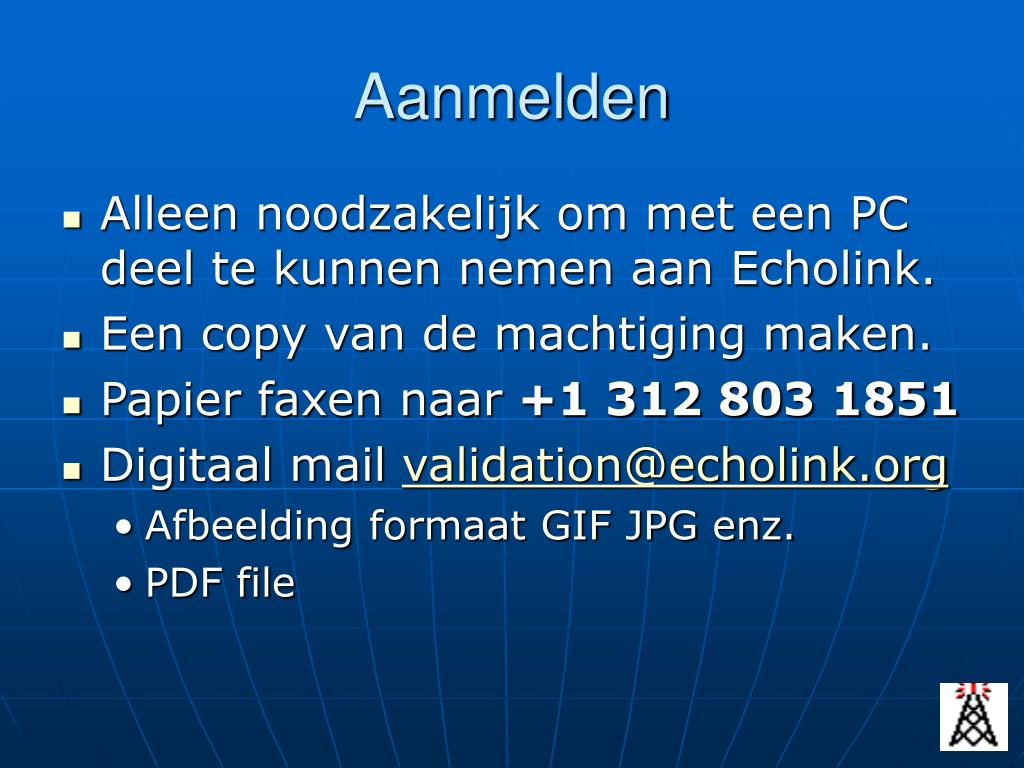

29. Aanmelden • Alleen noodzakelijk om met een PC deel te kunnen nemen aan Echolink. • Een copy van de machtiging maken. • Papier faxen naar +1 312 803 1851 • Digitaal mail validation@echolink.org • Afbeelding formaat GIF JPG enz. • PDF file

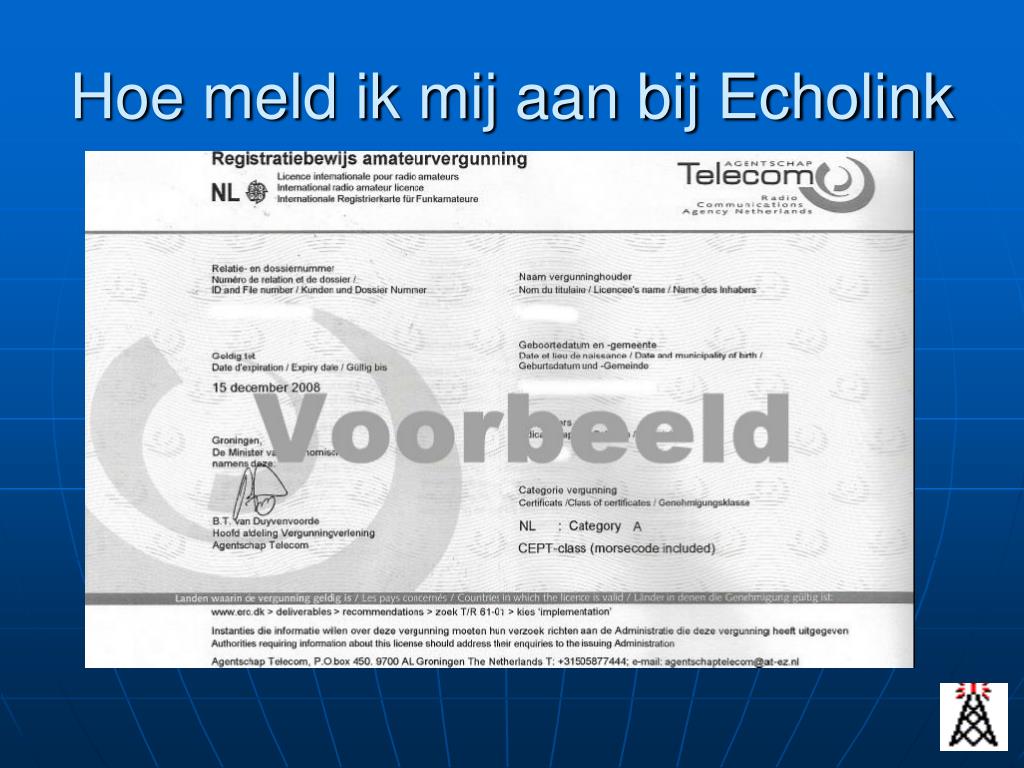

30. Hoe meld ik mij aan bij Echolink

31. Onderwerpen • Wat is Echolink • Wat kan ik ermee • Hoe werkt Echolink • Hoe meld ik mij aan bij Echolink • Gebruik van de software • Echolink koppelen aan een zender • Toepassingen

32. Gebruik van de software • PC • Software installeren • Software configureren • Audio instellen op PC • Firewall (XP Service pack 2)

33. Gebruik van de software • PC • Software installeren • Software configureren • Audio instellen op PC • Firewall (XP Service pack 2) • ADSL Modem/Router (firewall) • Poorten doorlaten • Echolink verkeer naar PC sturen

34. Gebruik van de software • PC • Software installeren • Software configureren • Audio instellen op PC • Firewall (XP Service pack 2) • ADSL Modem/Router (firewall) • Poorten doorlaten • Echolink verkeer naar PC sturen

35. Gebruik van de software • PC • Software installeren • Software configureren • Audio instellen op PC • Firewall (XP Service pack 2) • ADSL Modem/Router (firewall) • Poorten doorlaten • Echolink verkeer naar PC sturen

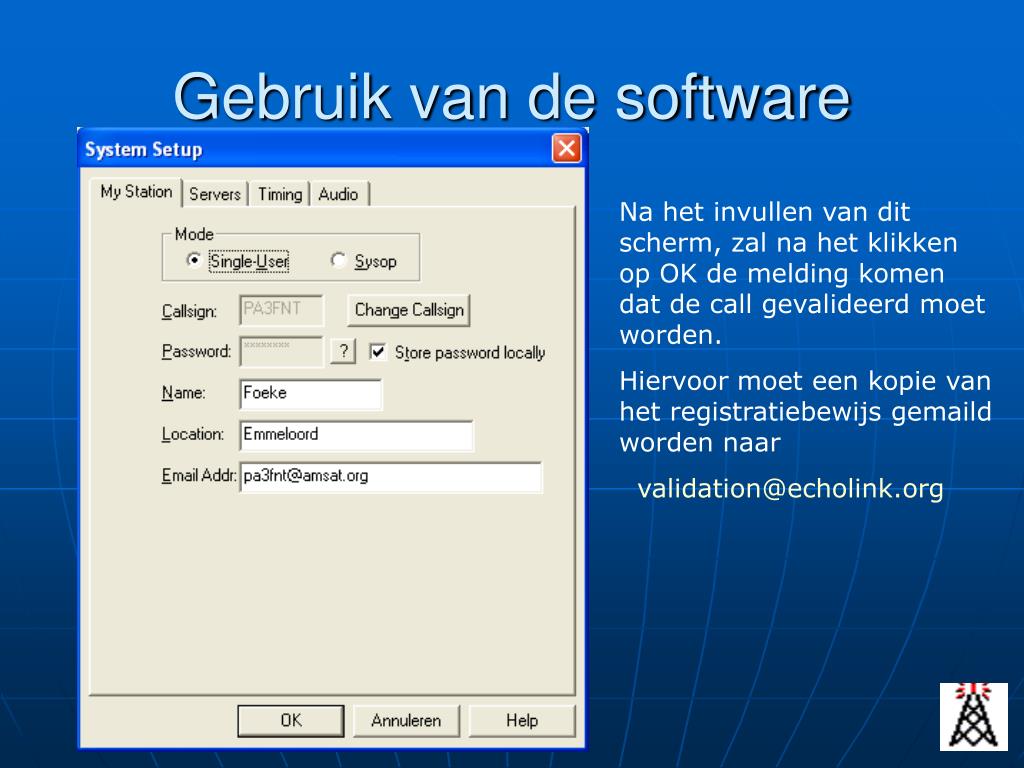

36. Gebruik van de software Na het invullen van dit scherm, zal na het klikken op OK de melding komen dat de call gevalideerd moet worden. Hiervoor moet een kopie van het registratiebewijs gemaild worden naar validation@echolink.org

37. Gebruik van de software • Een copy van de machtiging maken. • Papier faxen naar +1 312 803 1851 • Digitaal mail validation@echolink.org • Afbeelding formaat GIF JPG enz. • PDF file

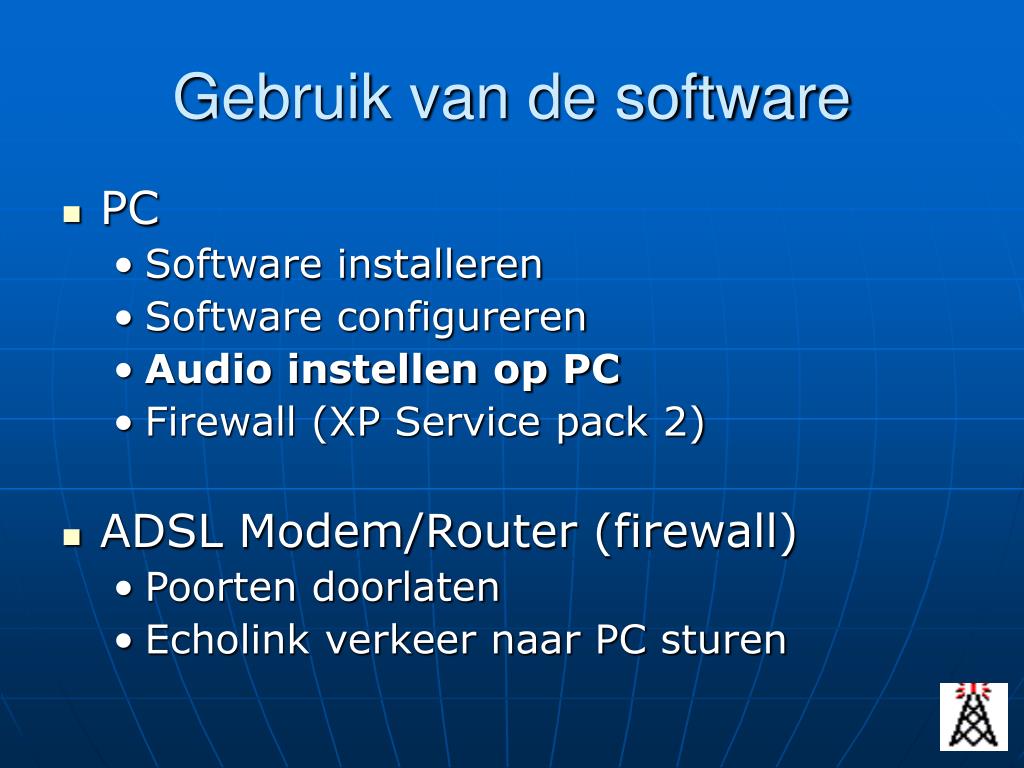

38. Gebruik van de software • PC • Software installeren • Software configureren • Audio instellen op PC • Firewall (XP Service pack 2) • ADSL Modem/Router (firewall) • Poorten doorlaten • Echolink verkeer naar PC sturen

39. Audio instellen

40. Gebruik van de software • PC • Software installeren • Software configureren • Audio instellen op PC • Firewall (XP Service pack 2) • ADSL Modem/Router (firewall) • Poorten doorlaten • Echolink verkeer naar PC sturen

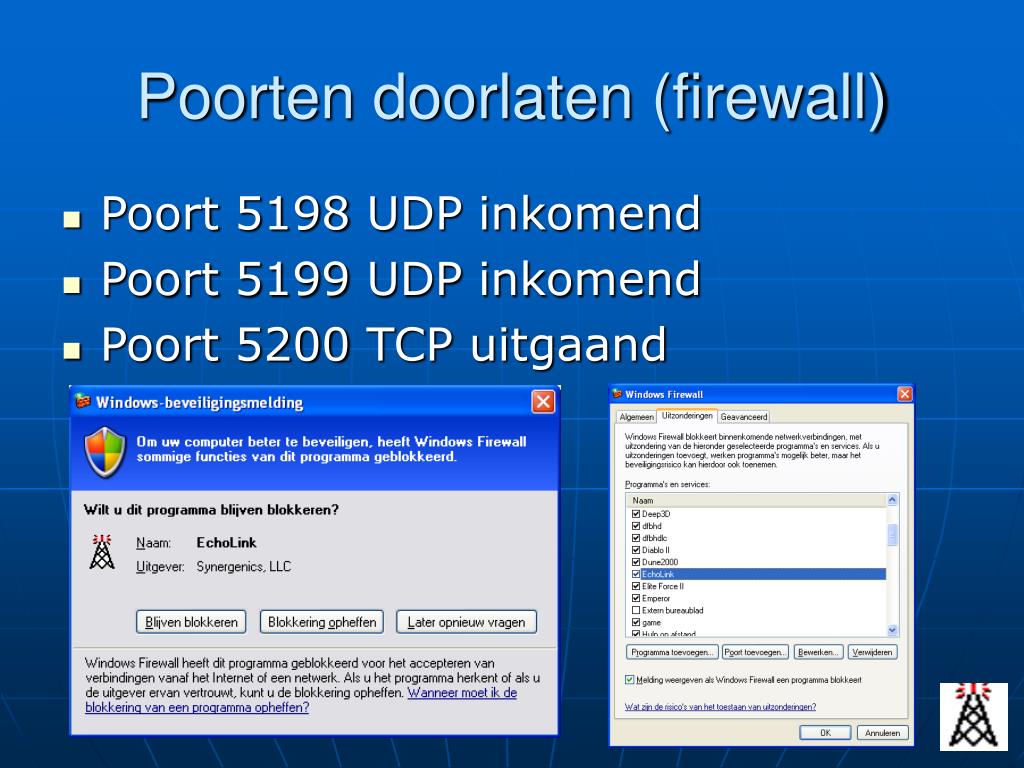

41. Poorten doorlaten (firewall) • Poort 5198 UDP inkomend • Poort 5199 UDP inkomend • Poort 5200 TCP uitgaand

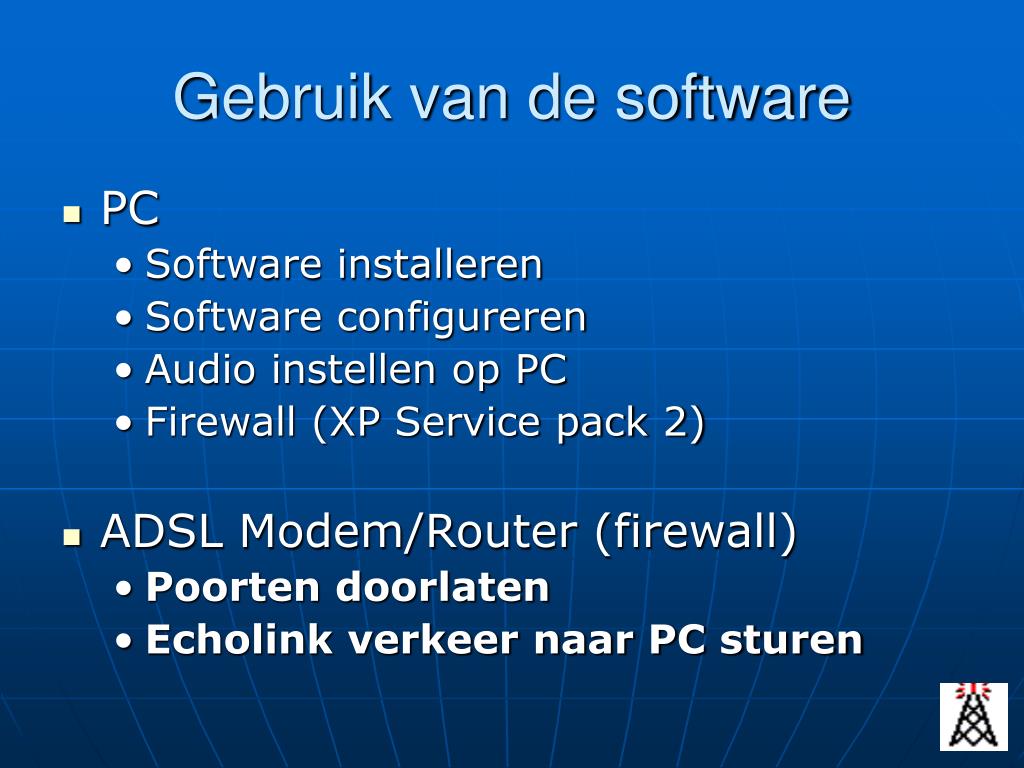

42. Gebruik van de software • PC • Software installeren • Software configureren • Audio instellen op PC • Firewall (XP Service pack 2) • ADSL Modem/Router (firewall) • Poorten doorlaten • Echolink verkeer naar PC sturen

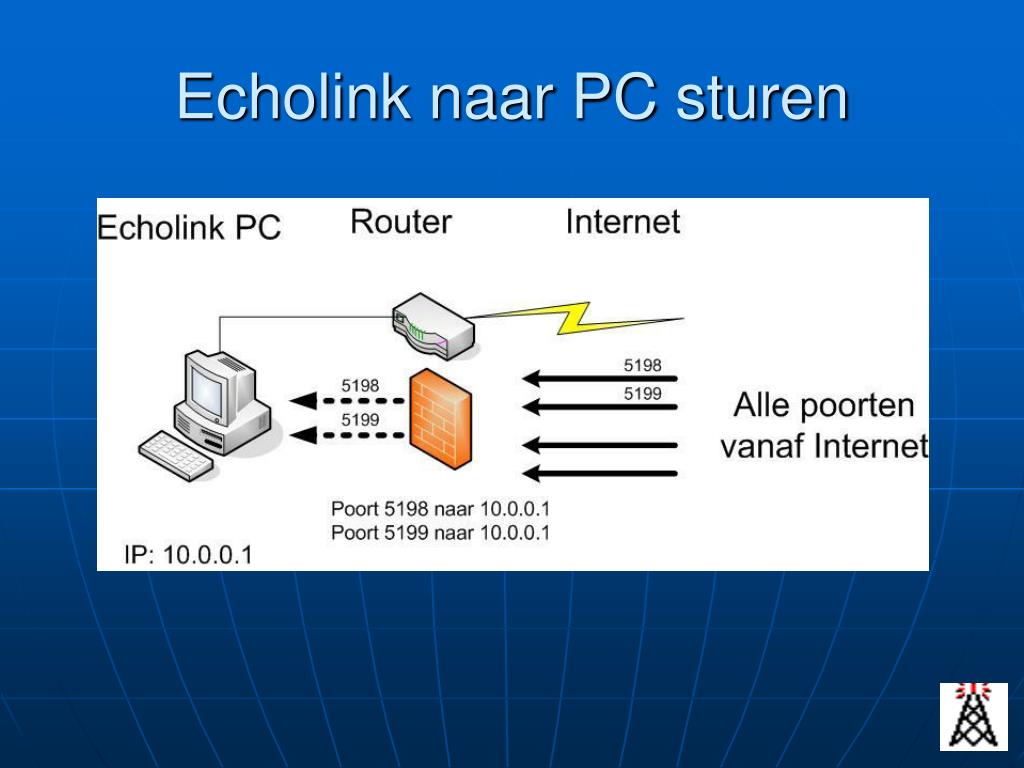

43. Echolink naar PC sturen

44. Echolink naar PC sturen

45. Echolink naar PC sturen

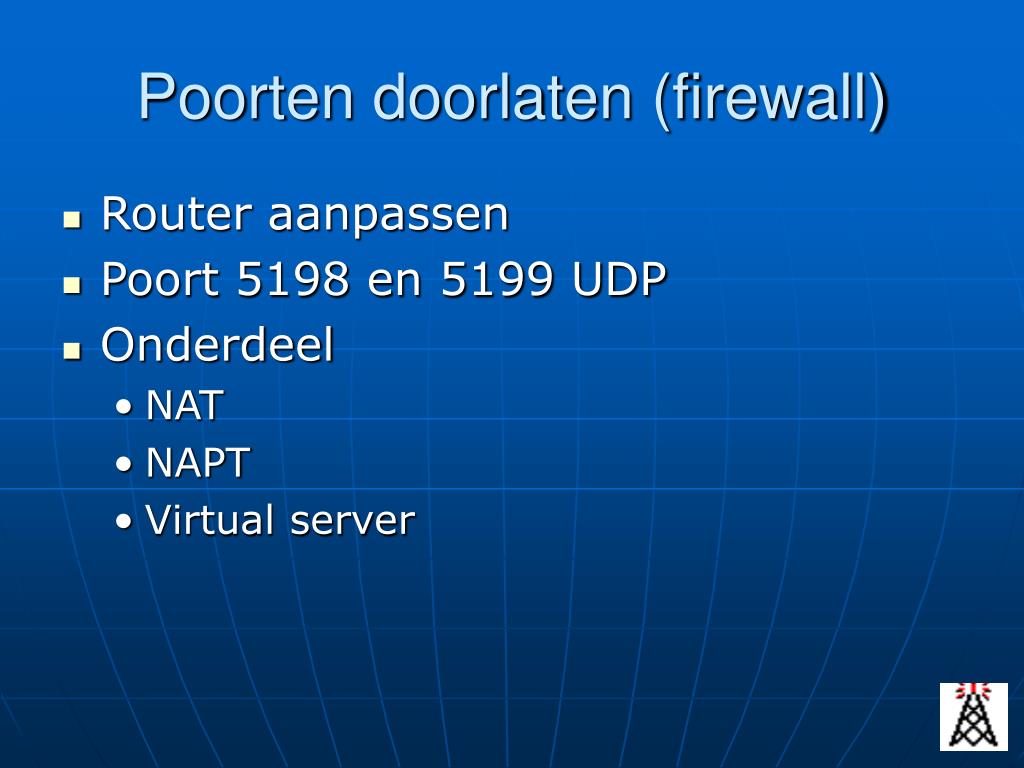

46. Poorten doorlaten (firewall) • Router aanpassen • Poort 5198 en 5199 UDP • Onderdeel • NAT • NAPT • Virtual server

47. Poorten doorlaten (firewall) • Poort 5198 en 5199 UDP

48. Echolink naar PC zenden Protocol = UDP Inside IP = IP nummer van PC waar echolink software op is geinstalleerd Outside IP = 0.0.0.0 (betekent iedereen) Inside Port = 5198 | 5199 Outside Port = 5198 | 5199
