  1. TEKNIK MODULASI KonsepModulasi Roy Sari Milda, ST

  2. PengertianModulasi • Teknik yang digunakan untuk menumpangkan sinyal informasi pada suatu gelombang pembawa (carrier wave) • Sinyalinformasidenganfrekuensinyarendah, ditumpangkanpadagelombangpembawadenganfrekuensiyang jauhlebihtinggi

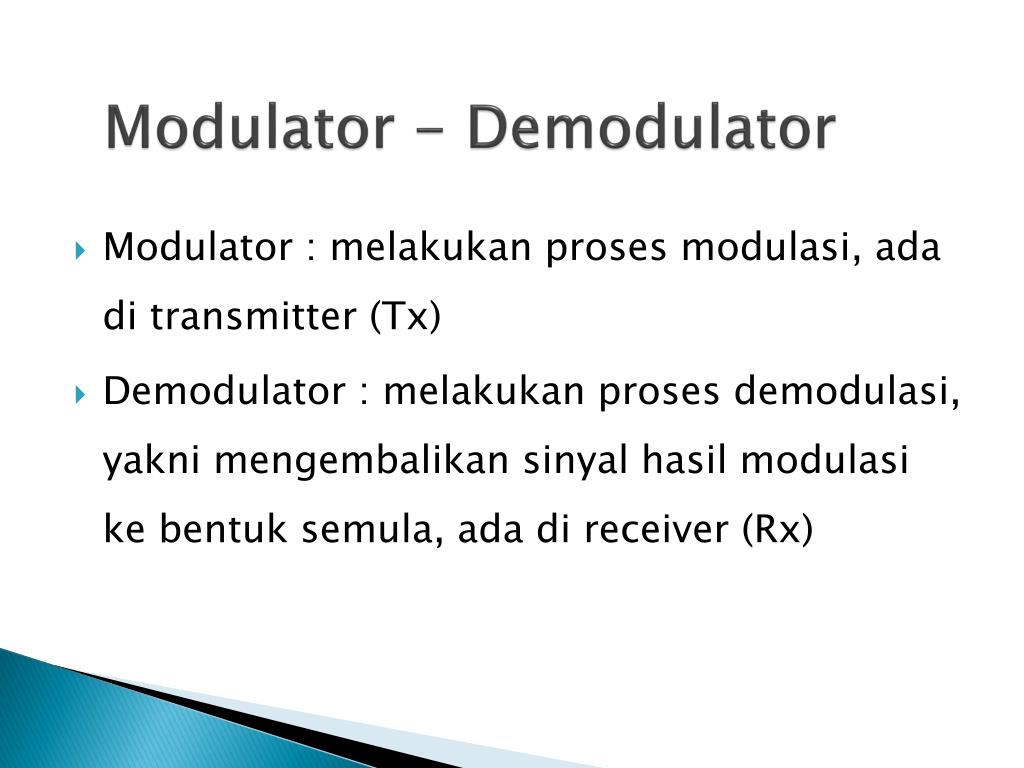

  3. Modulator - Demodulator • Modulator : melakukanprosesmodulasi, adadi transmitter (Tx) • Demodulator : melakukanprosesdemodulasi, yaknimengembalikansinyalhasilmodulasikebentuksemula, adadi receiver (Rx)

  4. FungsiModulasi • Modulasidigunakanuntukmengatasiketidaksesuaiankaraktersinyaldenganmedia ( kanal) yang digunakan.Tanpaprosesmodulasi, informasitidakpraktisdikirimkanmelalui media udara. Contohkasus: Sinyalsuaratidakpraktisditransmisikansecaralangsungmelalui media udaradalambentuksinyalaslinya.

  5. Pembahasan: 1) Ukuran antenna Propagasi/perambatanyang efektif, memerlukanukuran antenna ¼ - ½ daripanjanggelombangsinyal yang akanditransmisikan. Frekuensisinyalsuara: 300-3000Hz Ukuranantena : ¼ - ½ λ (pjggelombang) darisinyalygakanditransmisikan Dimana, λ : panjanggelombang c : kecepatancahaya, 3.e8 f : frekuensisinyalsuara Sehinggadidapat, = 100 km λ = 100 km, sehinggaukuranantenaharus ¼ λ – ½ λ = 25 – 50 km tidakpraktis

  6. 2) InterferensiSinyal: Sinyal-sinyalsuara (frekuensinyasama) jikaditransmisikansecarabersamaaninterferensi, dimanasinyalsalingtumpangtindihdanmengganggusatusama lain. Denganmodulasi, frekuensisinyal-sinyalsuaradipindahkankewilayahfrekuensi yang jauhlebihtinggi, sehinggadapatditempatkanpadadaerah-daerahfrekuensi yang berbeda-beda. Prosesinidisebut Frequency Division Multiplexing.

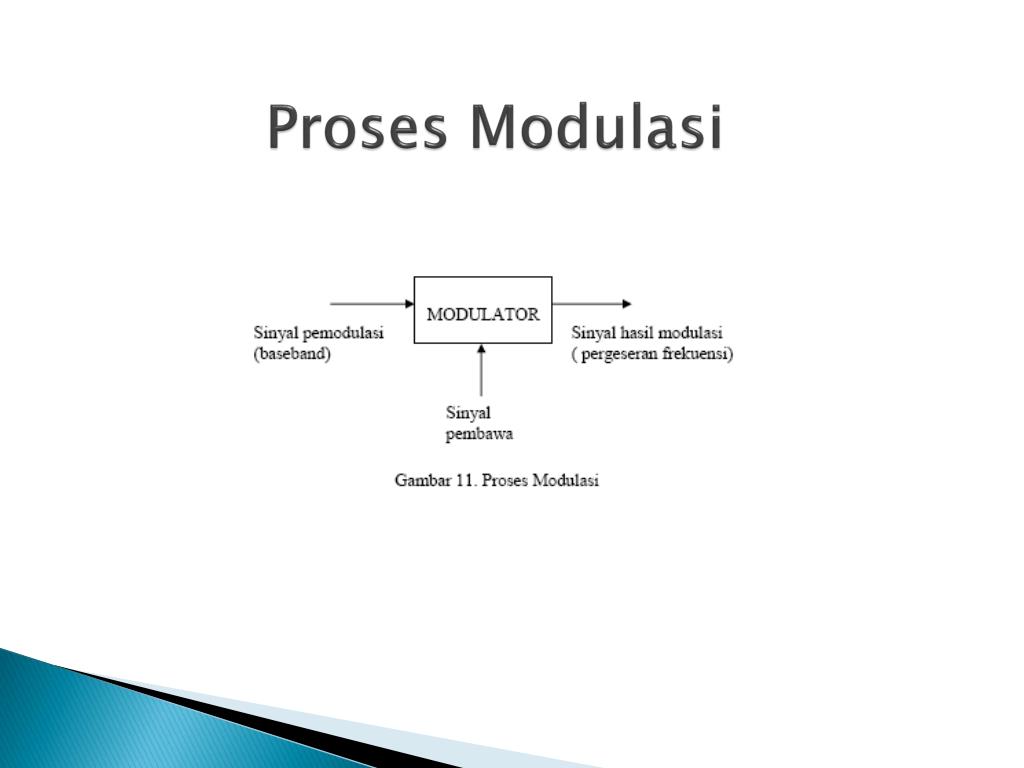

  7. ProsesModulasi

  8. THE END
