  1. 系统设计

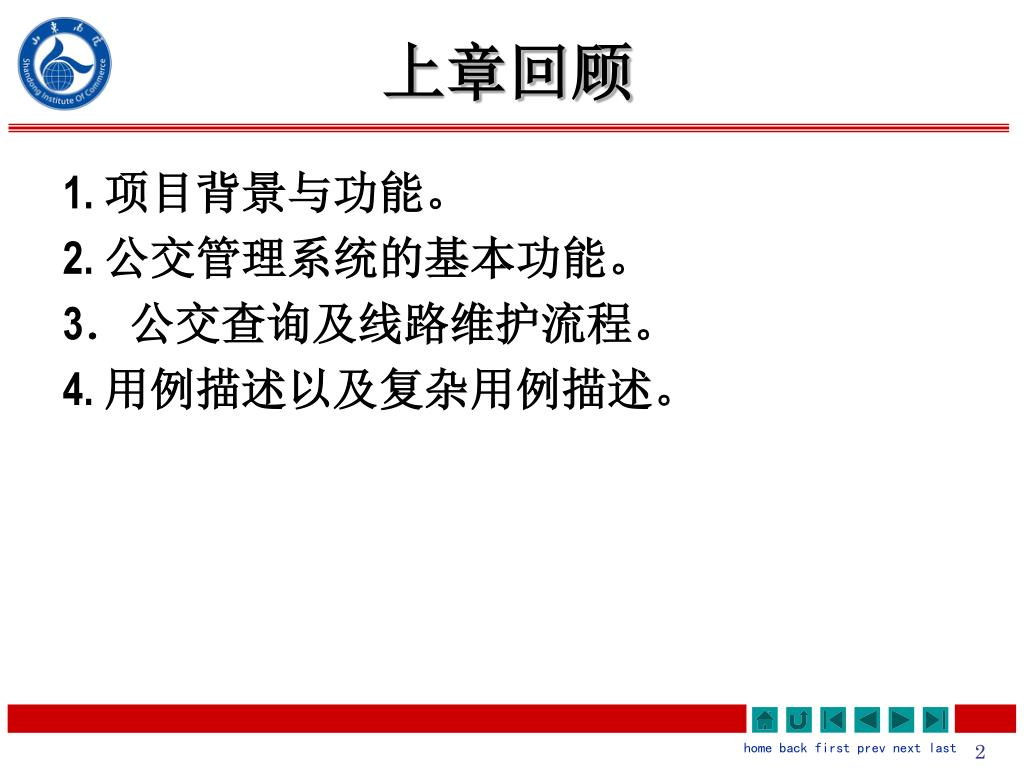

  2. 上章回顾 1. 项目背景与功能。 2. 公交管理系统的基本功能。 3．公交查询及线路维护流程。 4. 用例描述以及复杂用例描述。

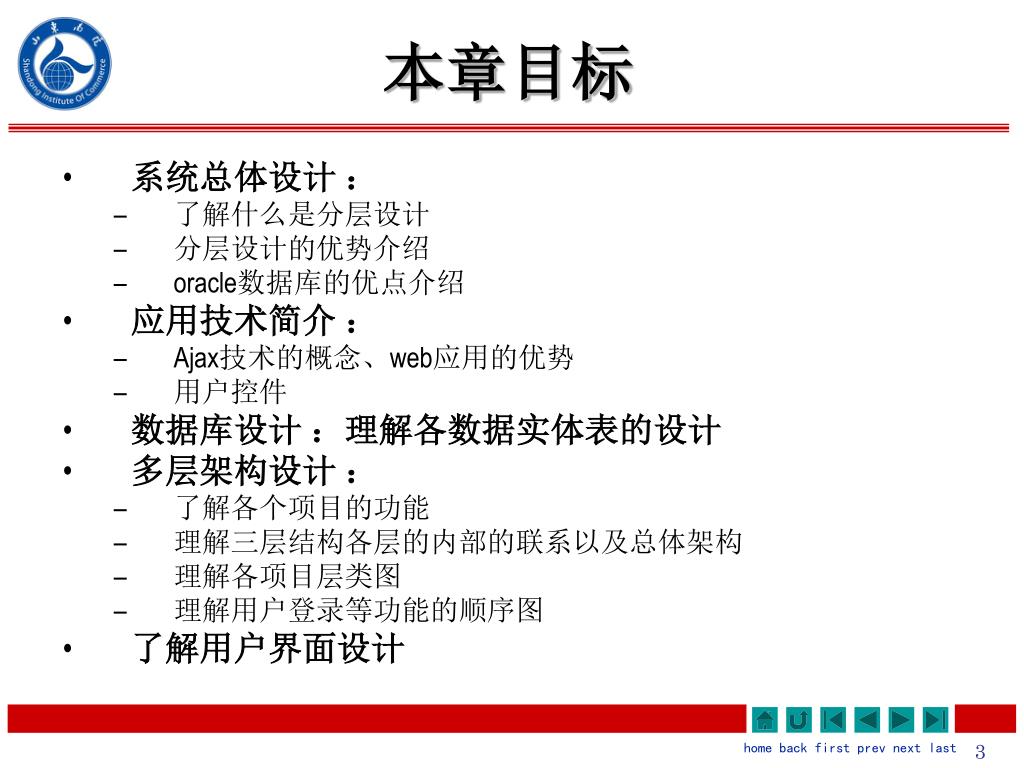

  3. 本章目标 • 系统总体设计 ： • 了解什么是分层设计 • 分层设计的优势介绍 • oracle数据库的优点介绍 • 应用技术简介 ： • Ajax技术的概念、web应用的优势 • 用户控件 • 数据库设计 ：理解各数据实体表的设计 • 多层架构设计 ： • 了解各个项目的功能 • 理解三层结构各层的内部的联系以及总体架构 • 理解各项目层类图 • 理解用户登录等功能的顺序图 • 了解用户界面设计

  4. 系统总体设计 系统总体设计 • 系统采用浏览器/服务器端（B/S）的模式来设计。 • 应用多层架构: • 数据访问层（Data Access）、 • 业务逻辑层(领域层)(Business Logic)、 • 表示层（Presentation）

  5. 系统总体设计 • 多层架构的核心思想： 将整个业务应用划分为表示层－业务层―数据访问层－数据库

  6. 系统总体设计 多层结构图：

  7. 系统总体设计 • 为什么采用多层的结构设计 两层架构无法满足要求 • 分层设计的优势 : • 开发人员可以只关注整个结构中的其中某一层； • 可以很容易的用新的实现来替换原有层次的实现； • 可以降低层与层之间的依赖； • 有利于标准化； • 利于各层逻辑的复用。

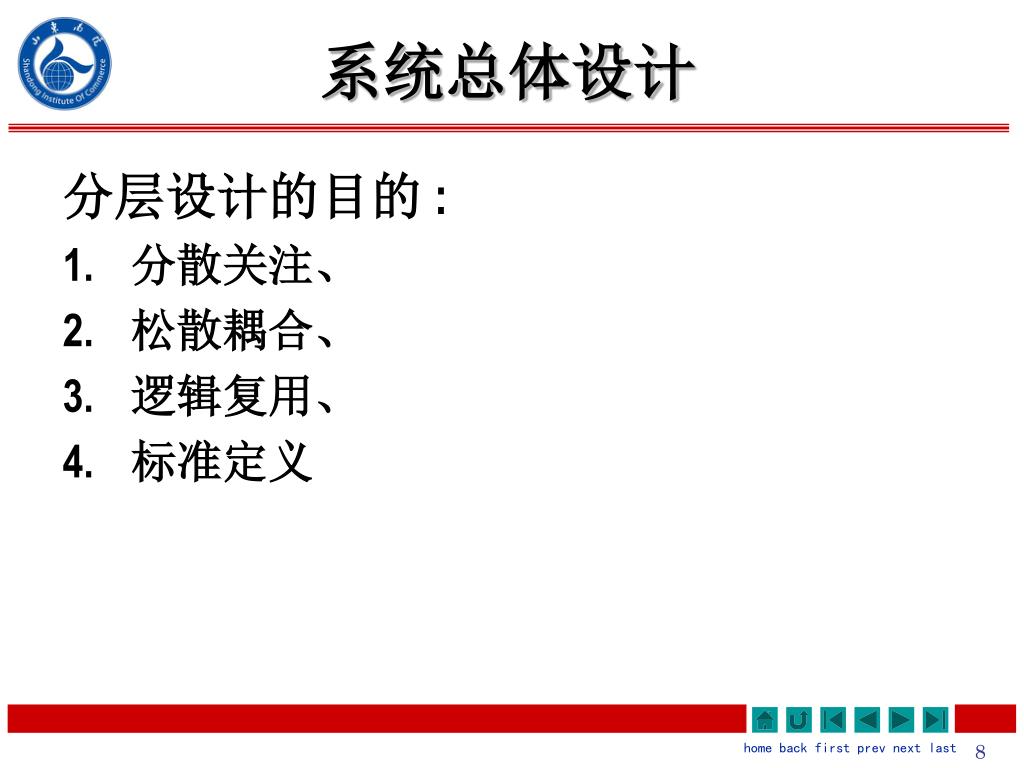

  8. 系统总体设计 分层设计的目的 : • 分散关注、 • 松散耦合、 • 逻辑复用、 • 标准定义

  9. 系统总体设计 • 采用数据库 －oracle9i • oracle的优势 ： • 开放性：Oracle 能在所有主流平台上运行（包括 windows）。 • 可伸缩性,并行性 • 安全性 ：获得最高认证级别的ISO标准认证。 • 性能 ：Oracle 性能最高。

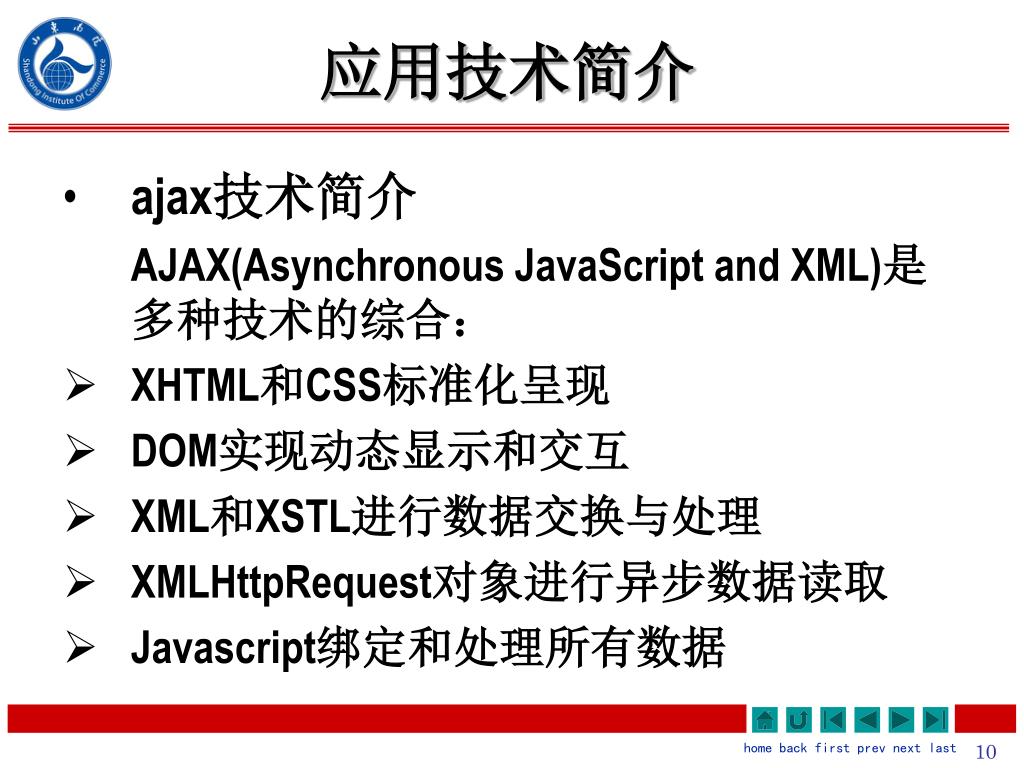

  10. 应用技术简介 • ajax技术简介 AJAX(Asynchronous JavaScript and XML)是多种技术的综合： • XHTML和CSS标准化呈现 • DOM实现动态显示和交互 • XML和XSTL进行数据交换与处理 • XMLHttpRequest对象进行异步数据读取 • Javascript绑定和处理所有数据

  11. 应用技术简介 • ajax技术简介 AJAX (异步 JavaScript 和 XML) 技术的神奇体验：Gmail, Google suggest和google Maps。

  12. 应用技术简介 • 用户控件的介绍 自定义的可重用控件

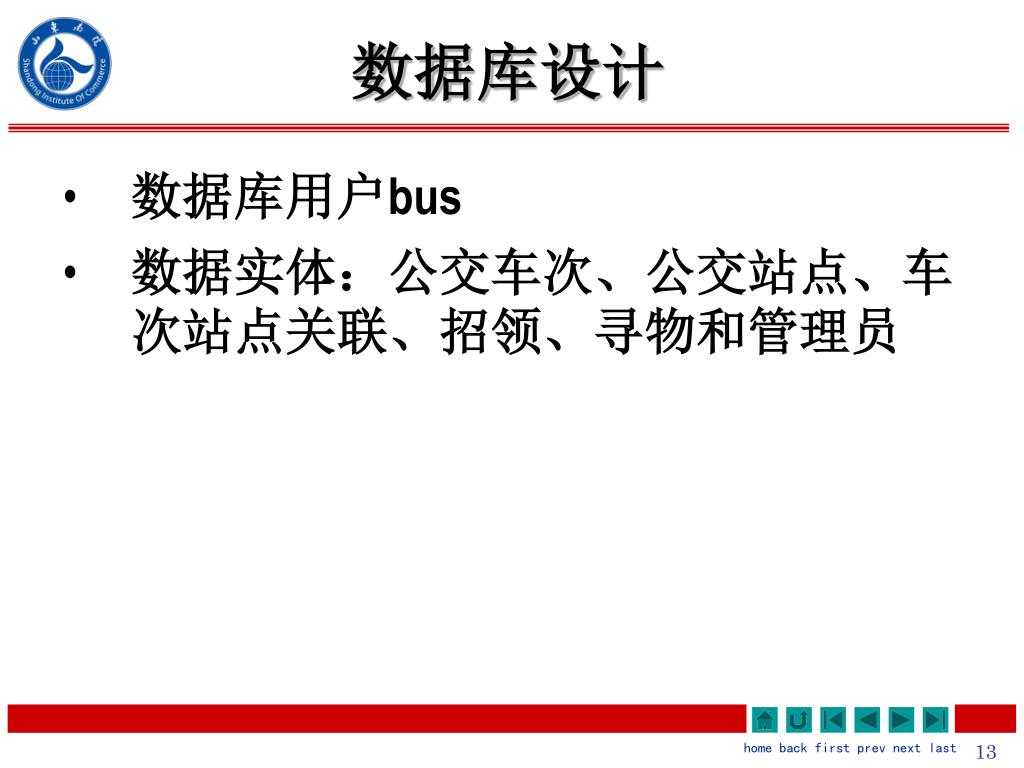

  13. 数据库设计 • 数据库用户bus • 数据实体：公交车次、公交站点、车次站点关联、招领、寻物和管理员

  14. 数据库设计 • 汇总表

  15. 数据库设计 • 公交车次表

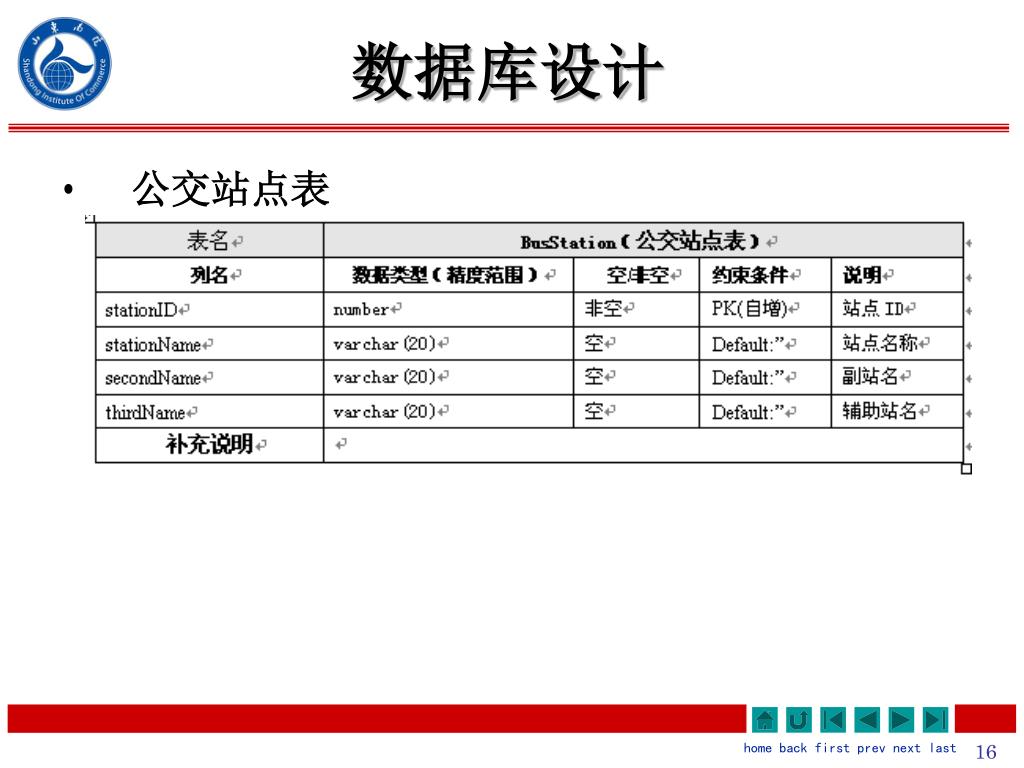

  16. 数据库设计 • 公交站点表

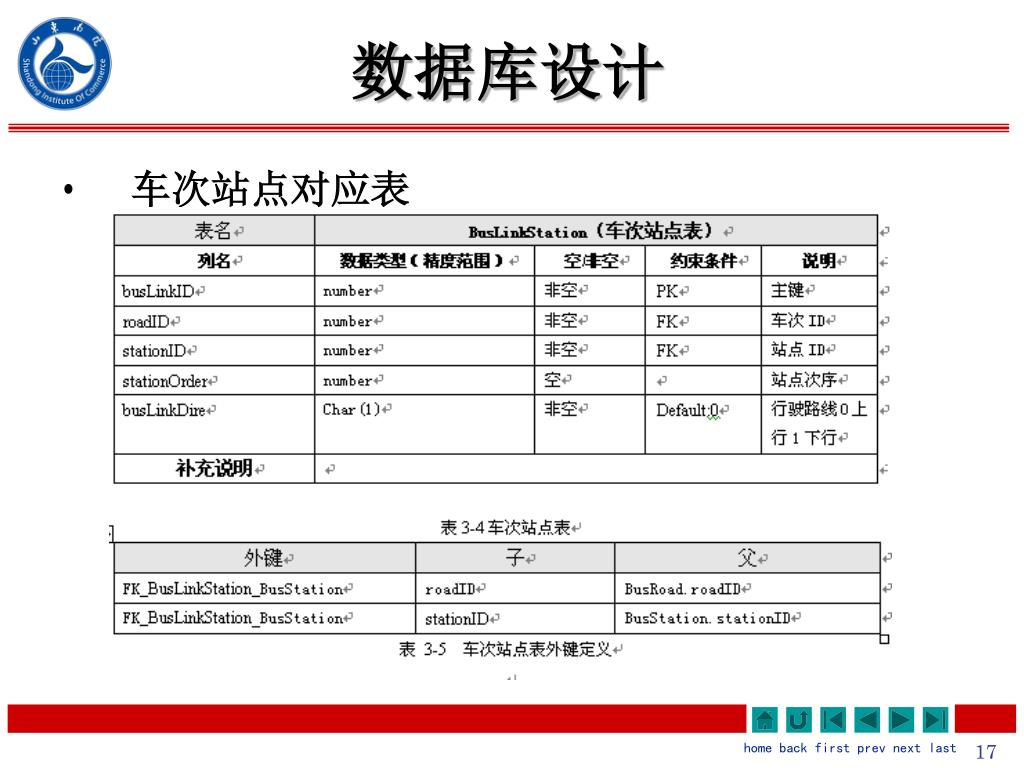

  17. 数据库设计 • 车次站点对应表

  18. 数据库设计 • 招领表

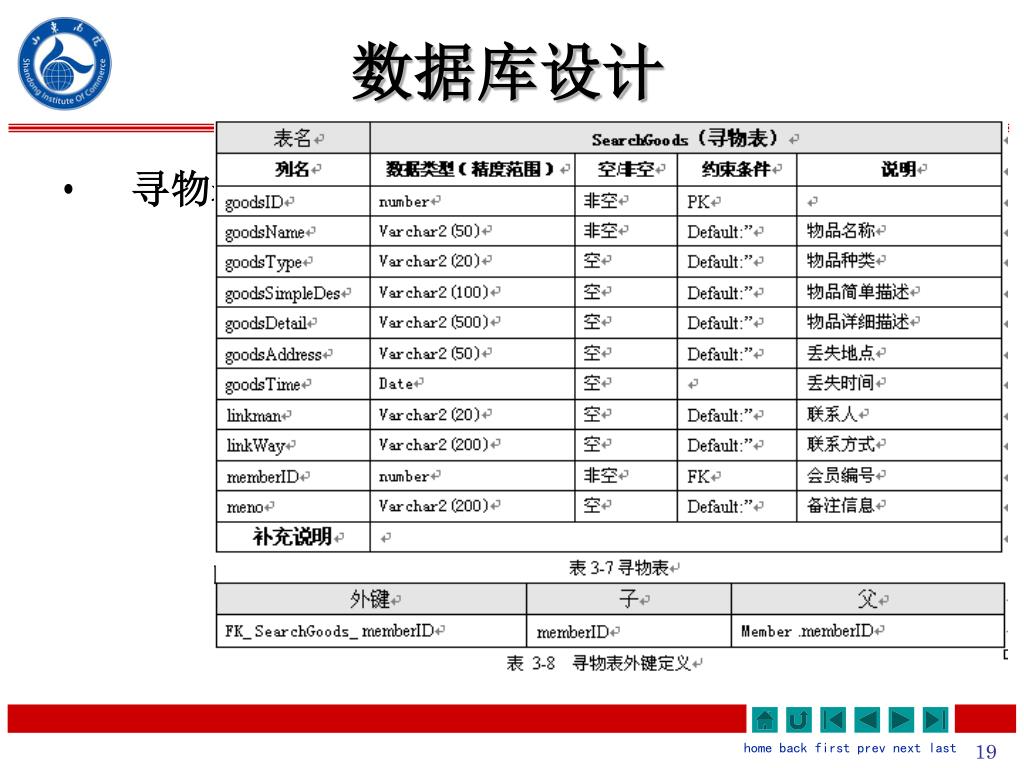

  19. 数据库设计 • 寻物表

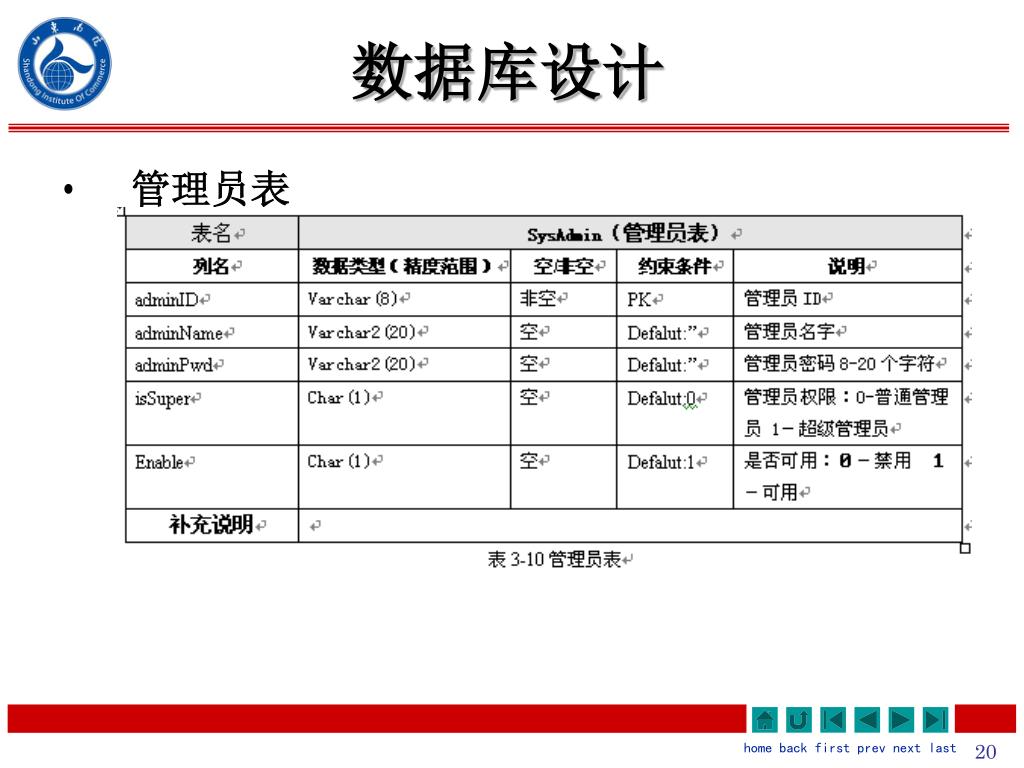

  20. 数据库设计 • 管理员表

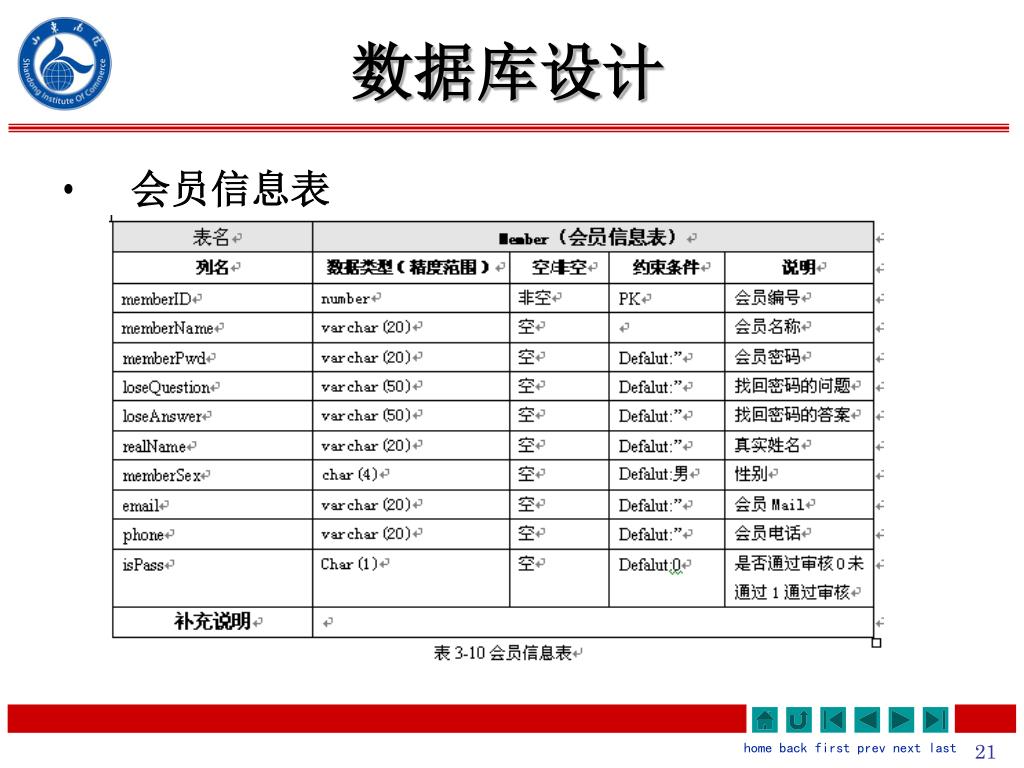

  21. 数据库设计 • 会员信息表

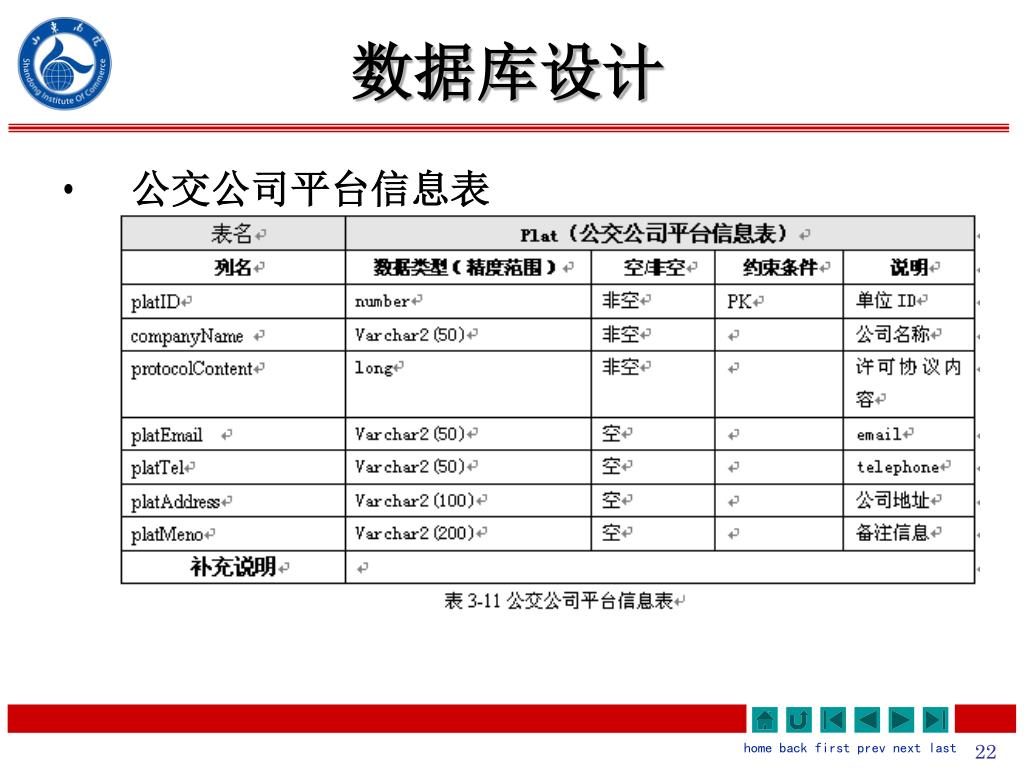

  22. 数据库设计 • 公交公司平台信息表

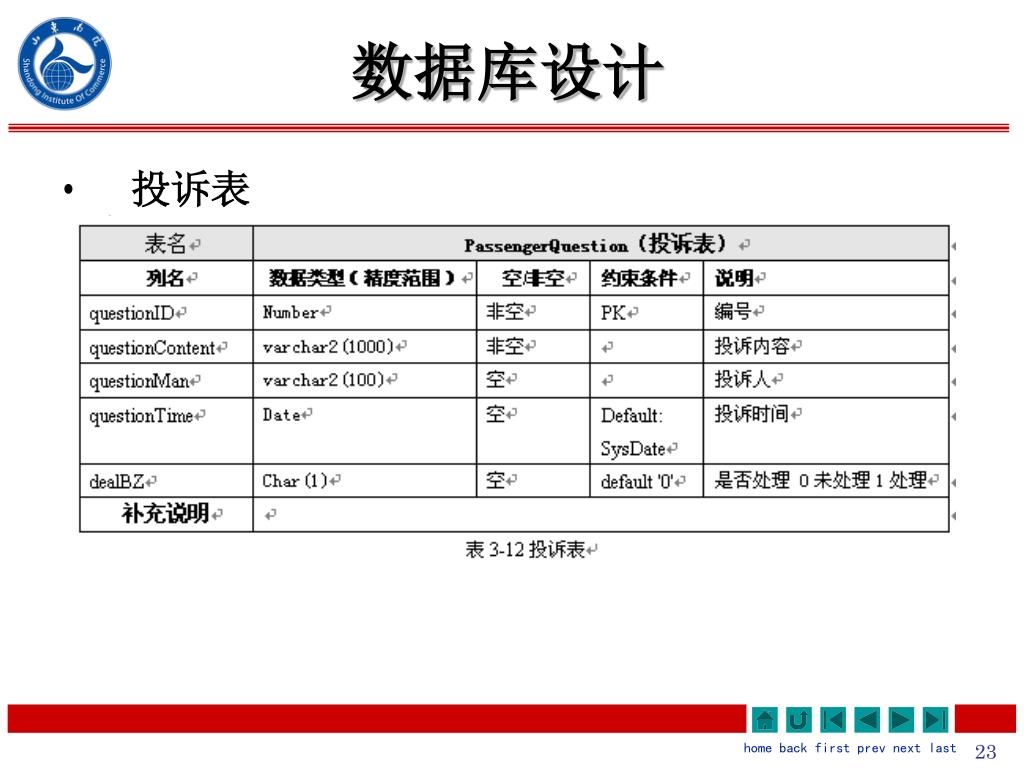

  23. 数据库设计 • 投诉表

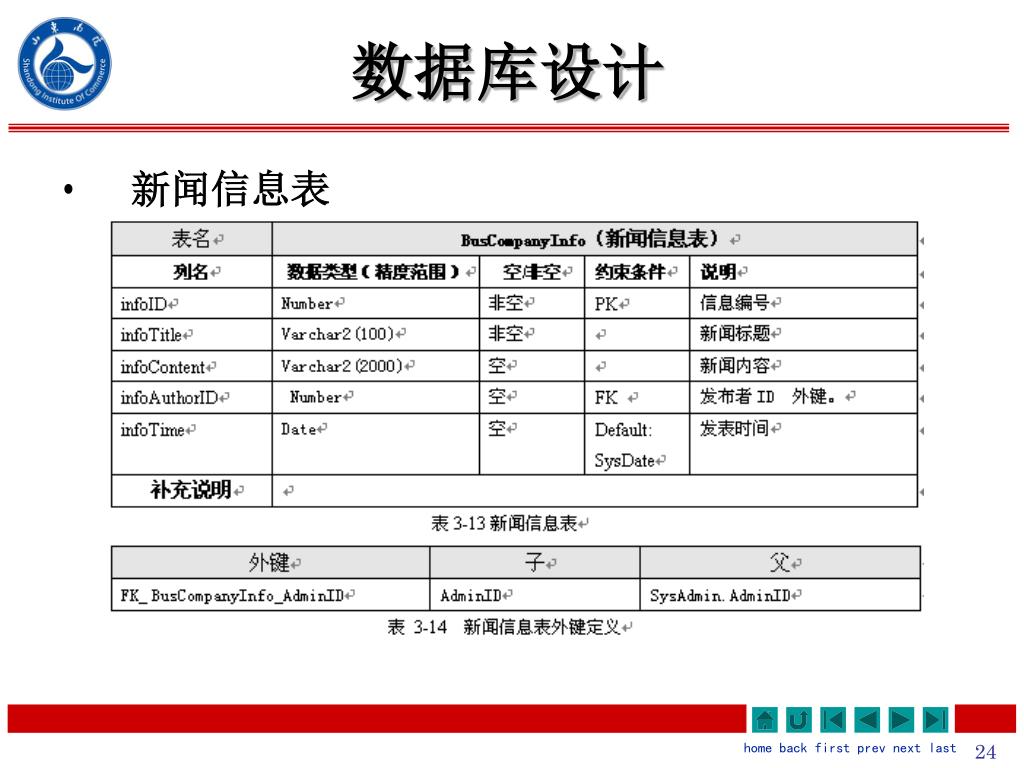

  24. 数据库设计 • 新闻信息表

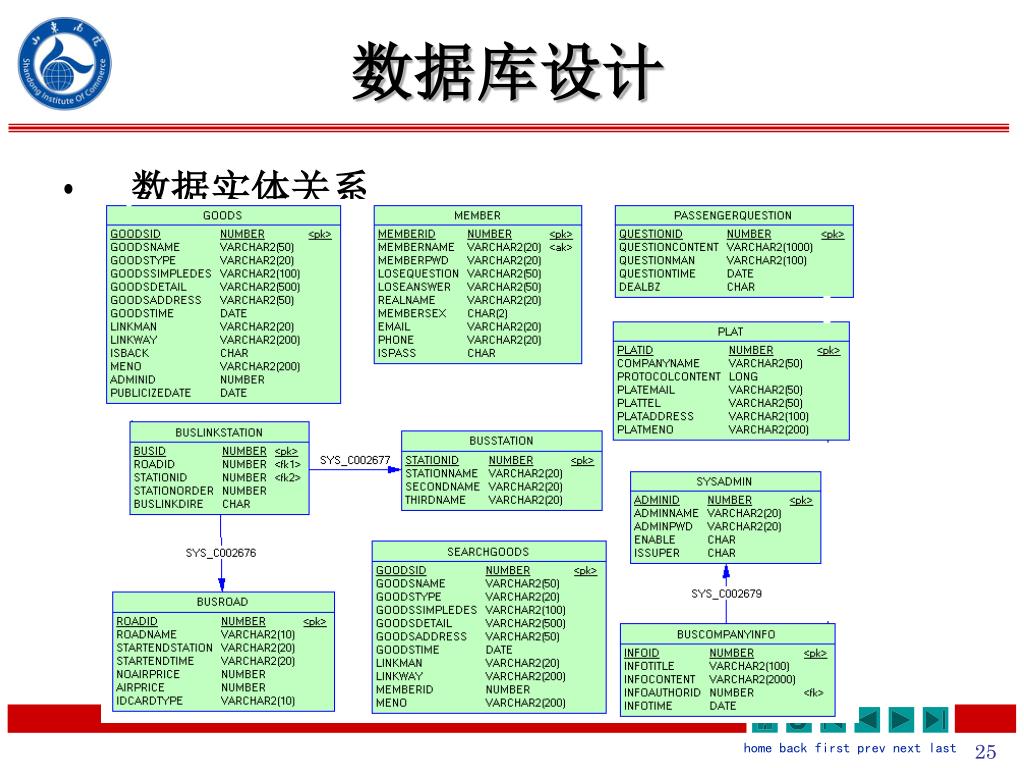

  25. 数据库设计 • 数据实体关系

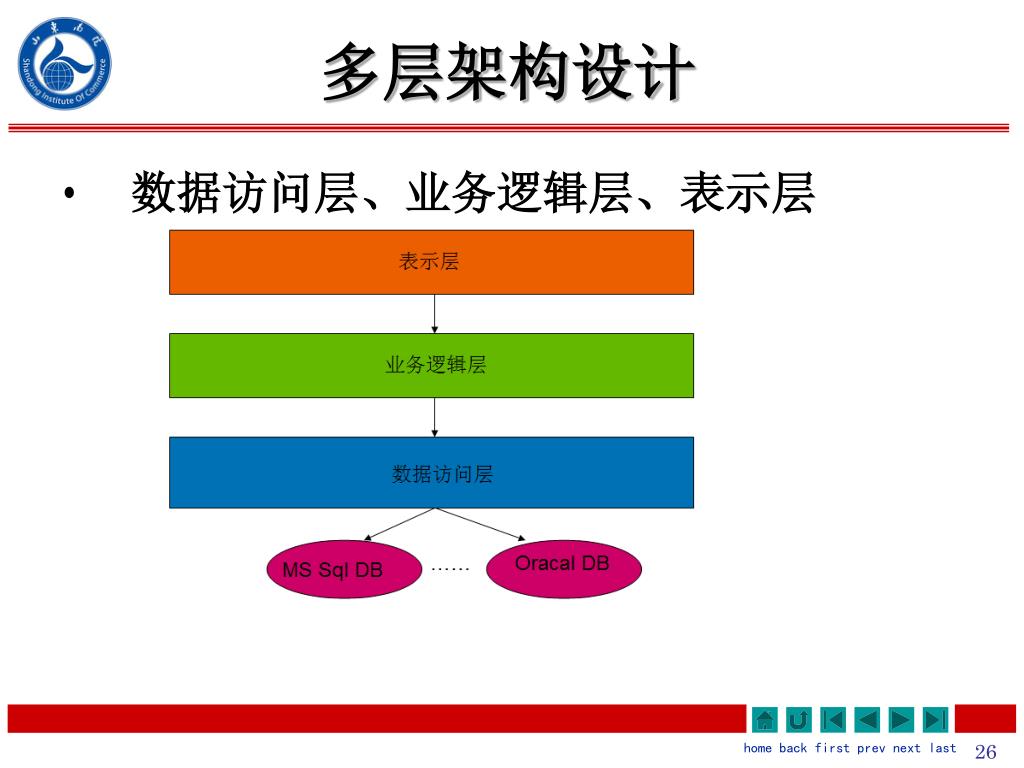

  26. 多层架构设计 • 数据访问层、业务逻辑层、表示层

  27. 多层架构设计 • 系统成员项目介绍 : Model、OracleDAL、IDAL 、 DALFactory、BLL、Web、DBUtility

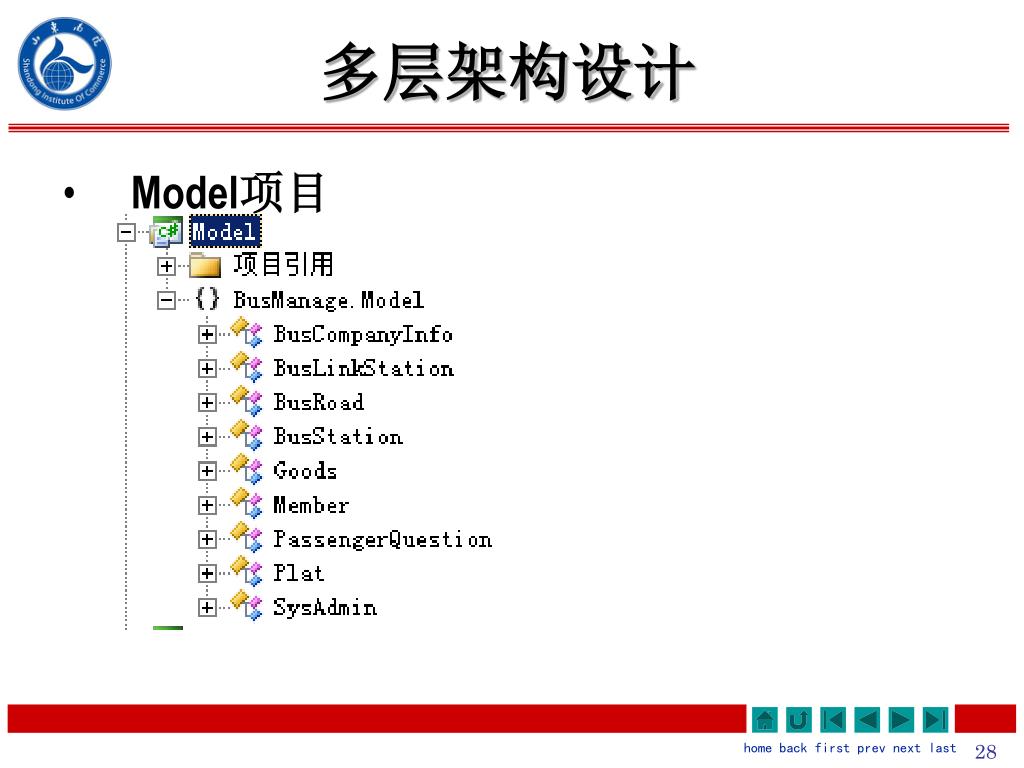

  28. 多层架构设计 • Model项目

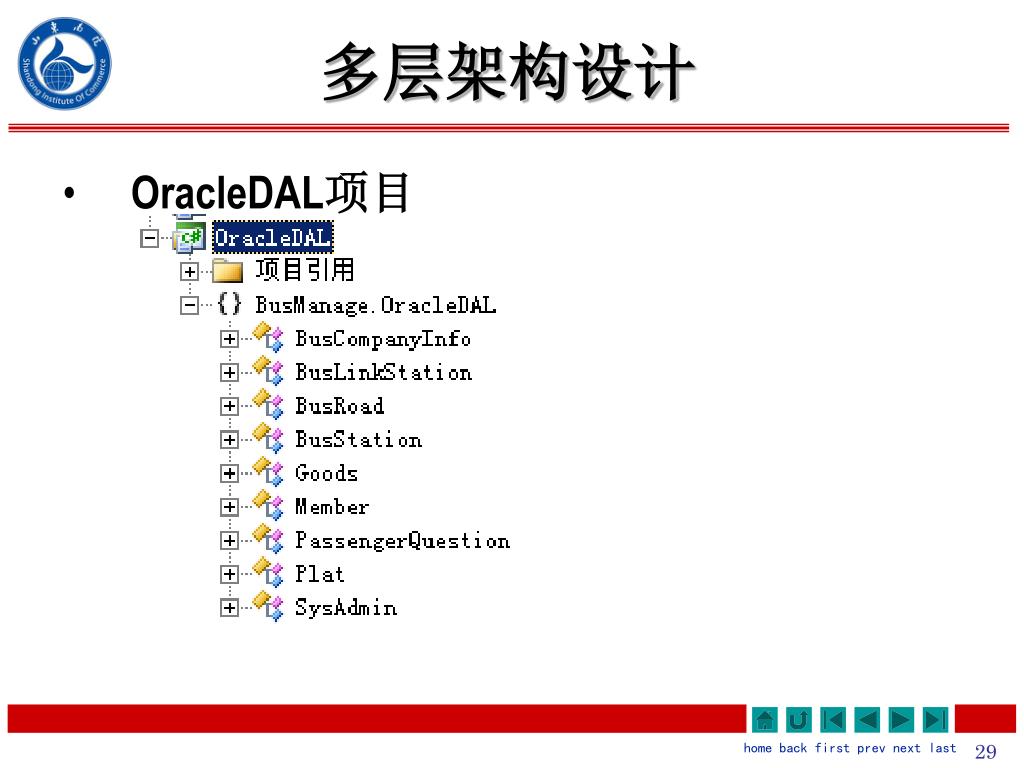

  29. 多层架构设计 • OracleDAL项目

  30. 多层架构设计 • IDAL项目

  31. 多层架构设计 • DALFactory项目

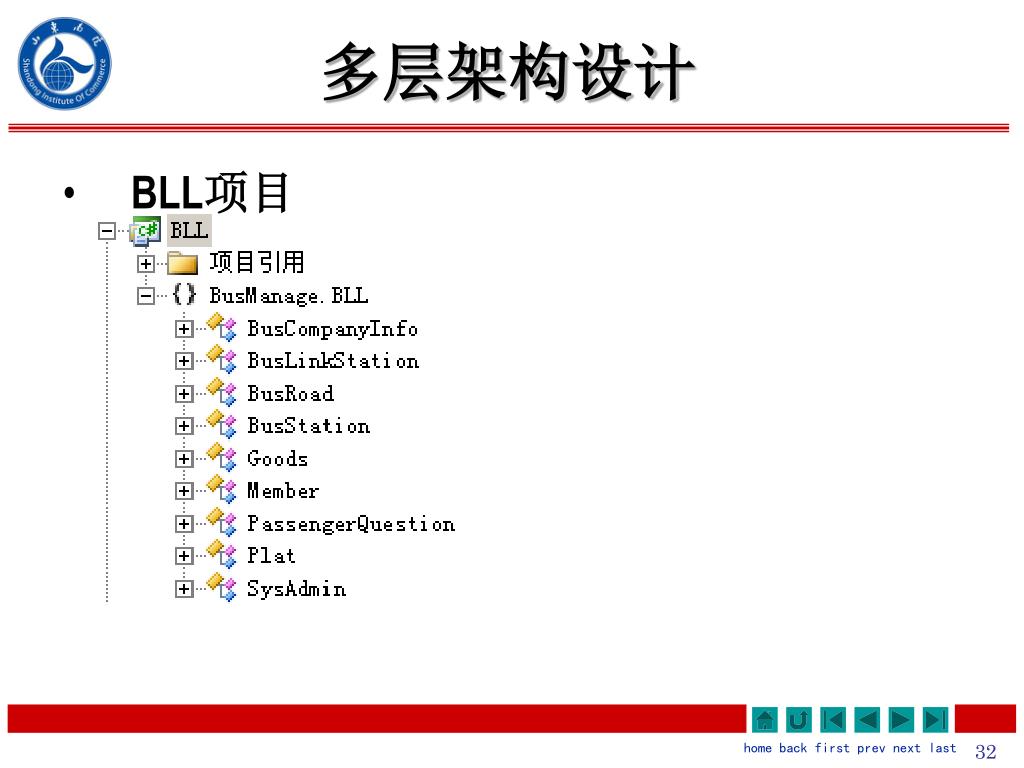

  32. 多层架构设计 • BLL项目

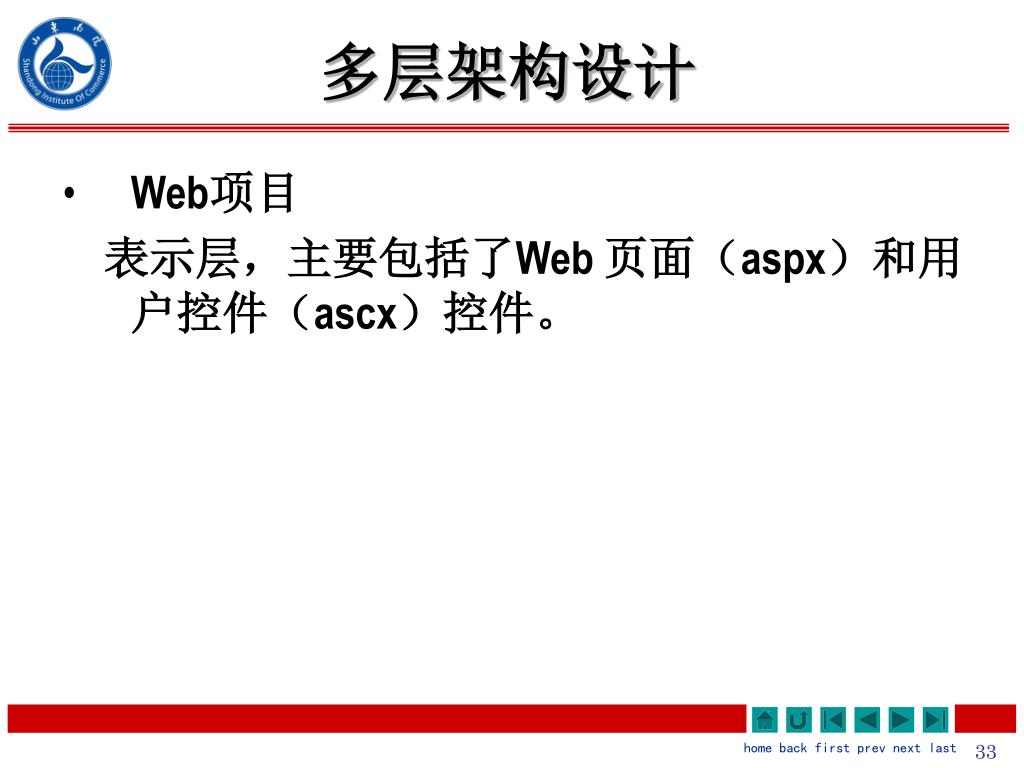

  33. 多层架构设计 • Web项目 表示层，主要包括了Web 页面（aspx）和用户控件（ascx）控件。

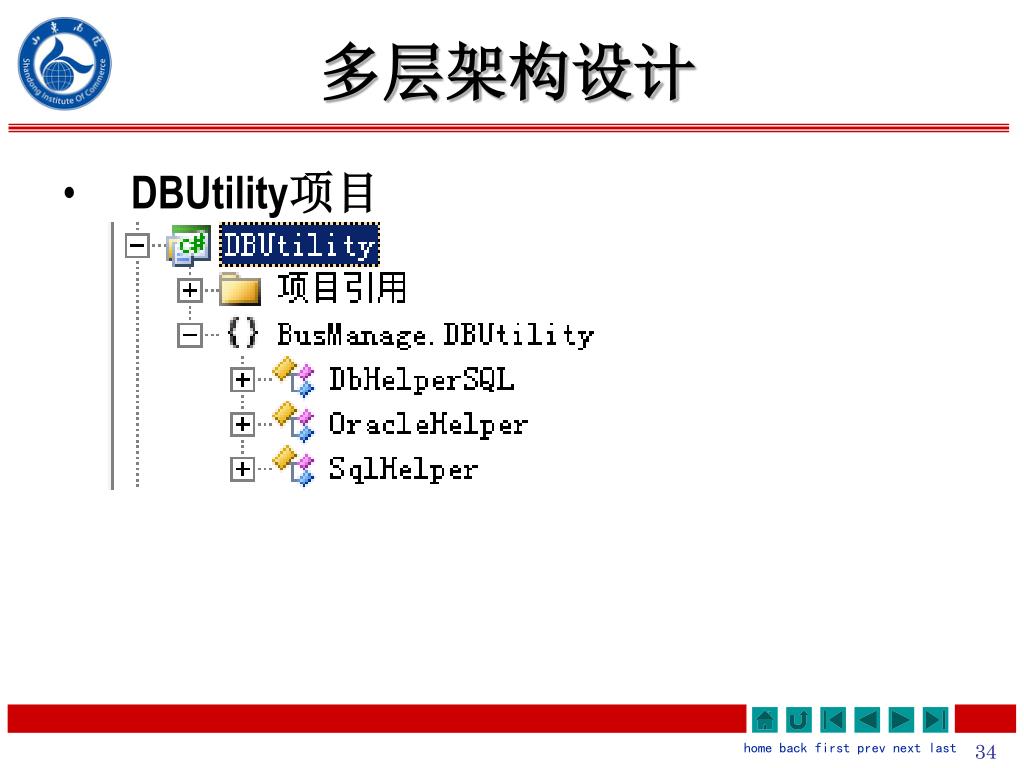

  34. 多层架构设计 • DBUtility项目

  35. 多层架构设计 • 数据访问层模块结构

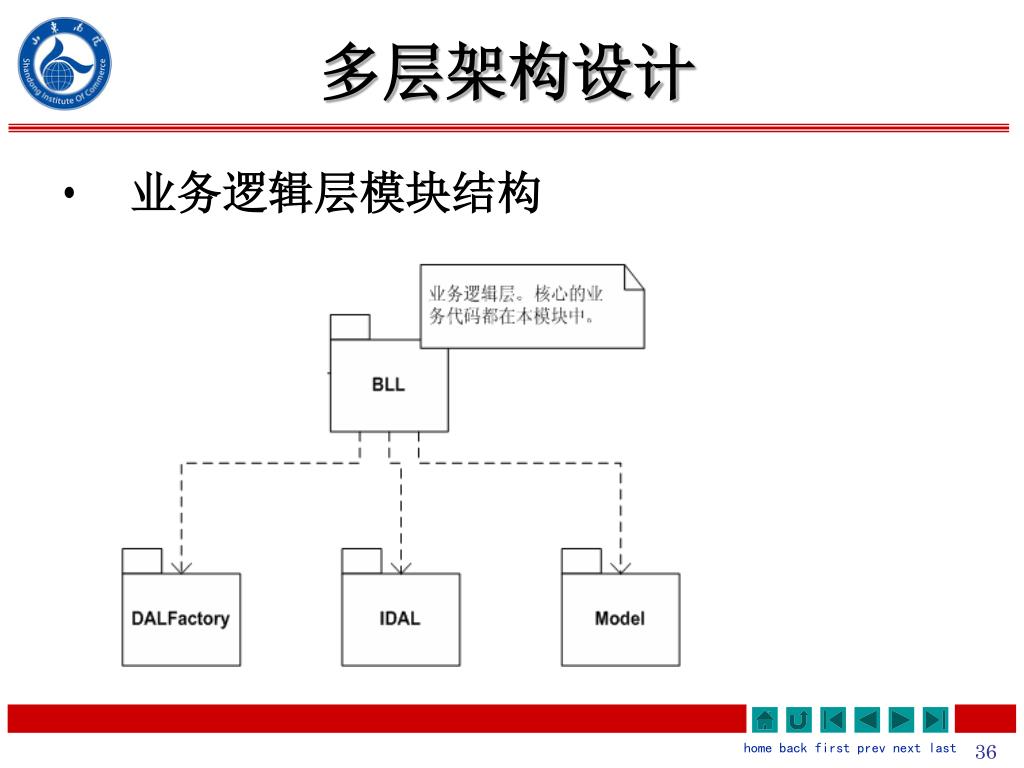

  36. 多层架构设计 • 业务逻辑层模块结构

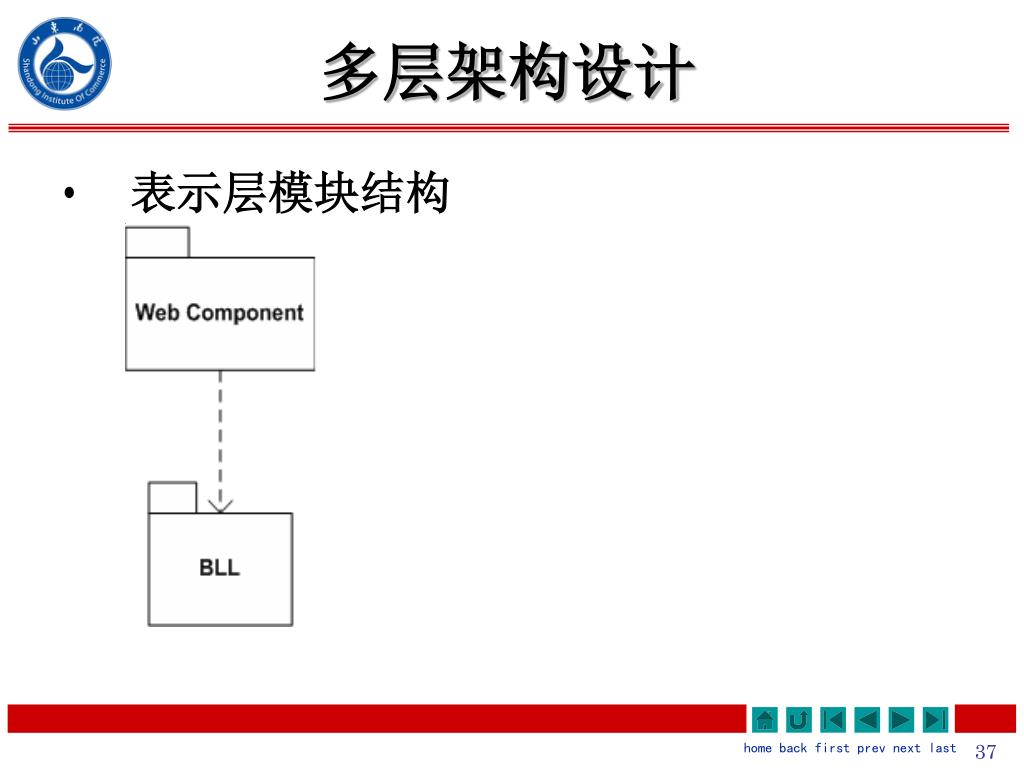

  37. 多层架构设计 • 表示层模块结构

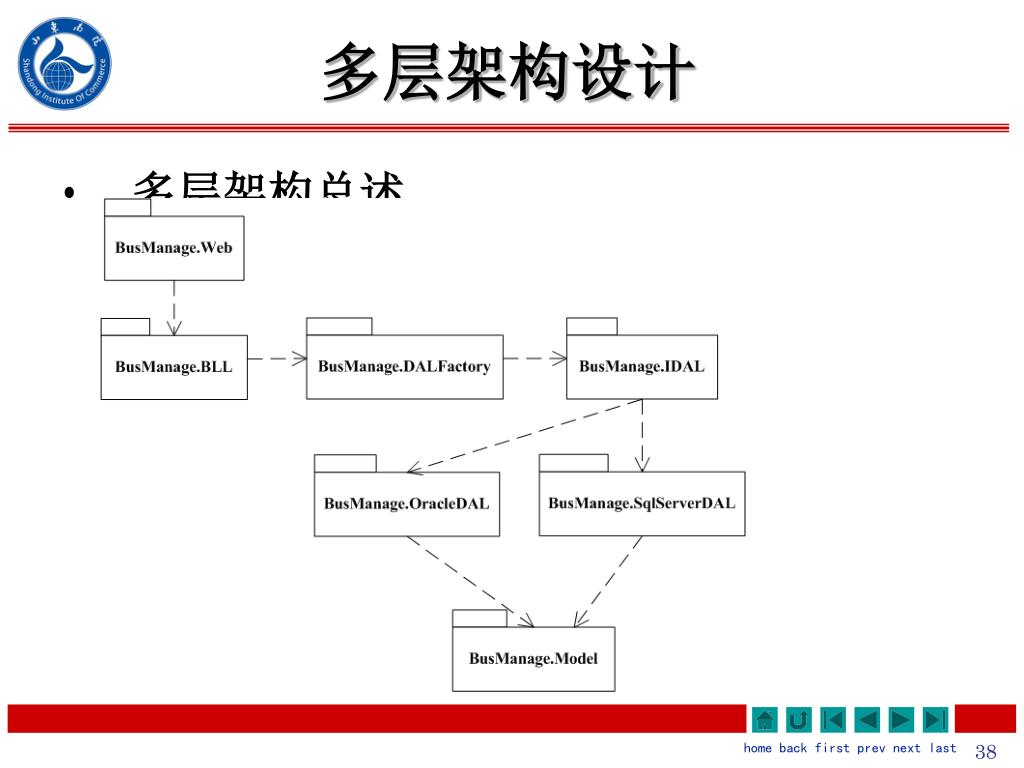

  38. 多层架构设计 • 多层架构总述

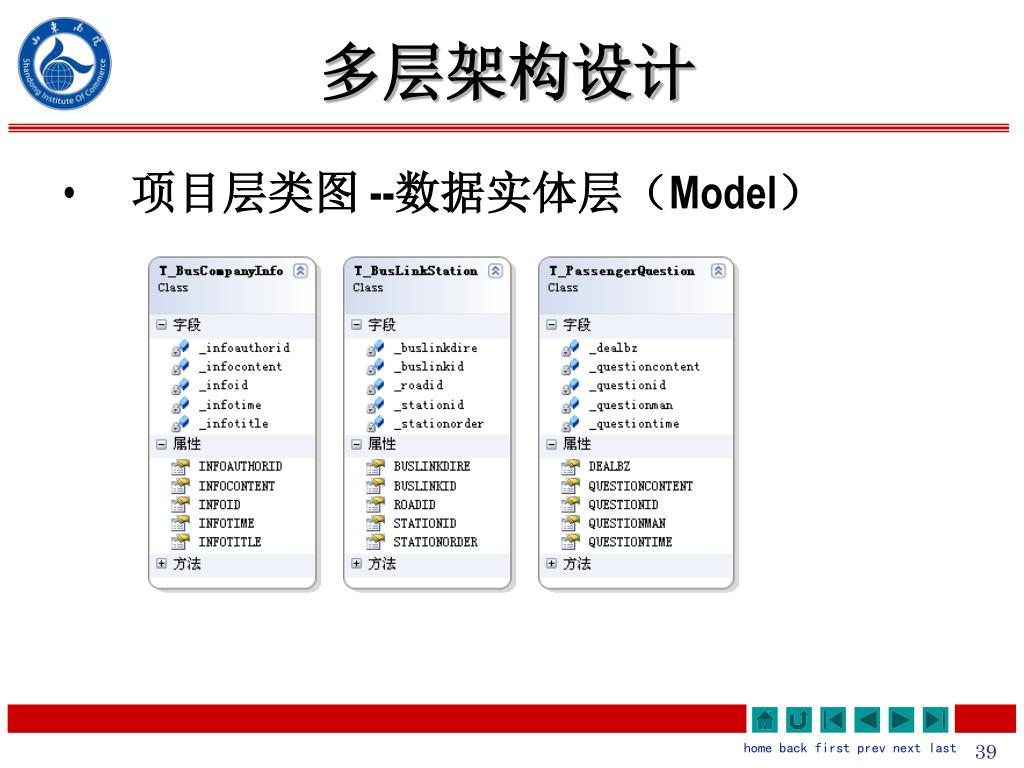

  39. 多层架构设计 • 项目层类图 --数据实体层（Model）

  40. 多层架构设计 • 项目层类图 --数据实体层（Model）

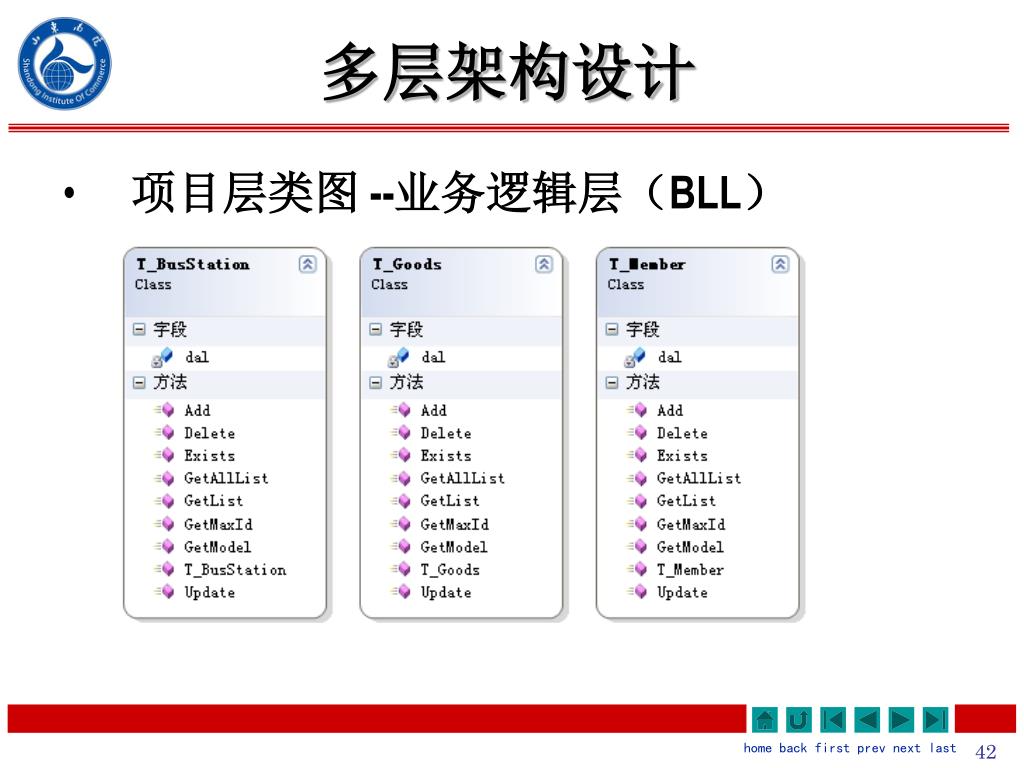

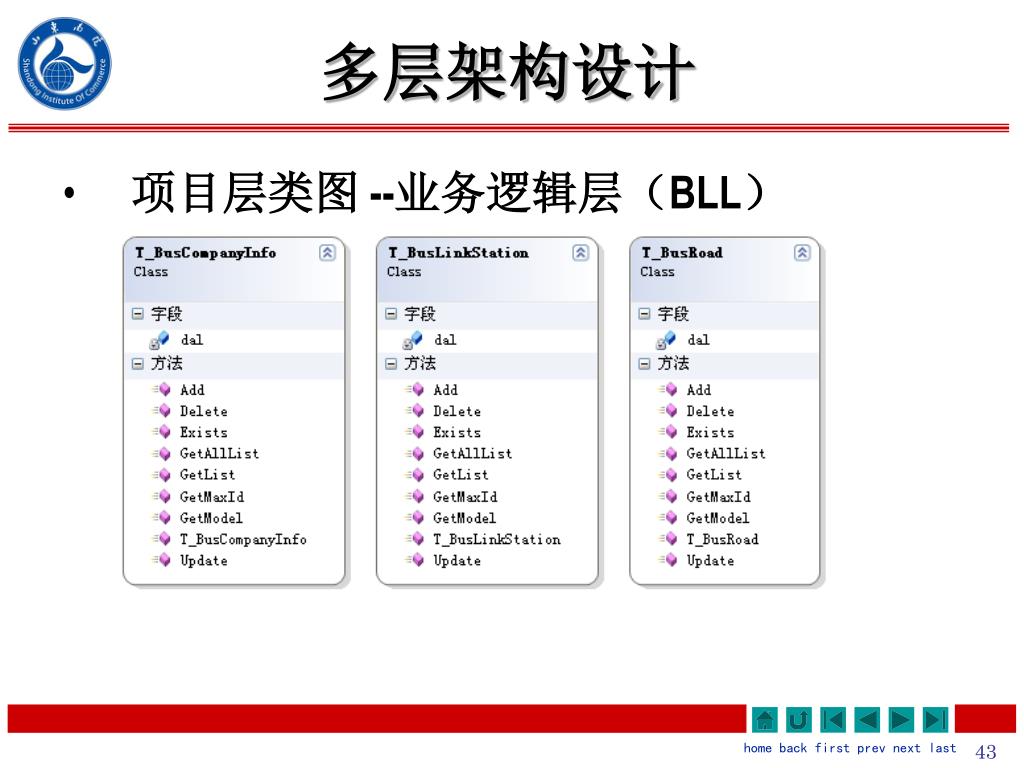

  41. 多层架构设计 • 项目层类图 --业务逻辑层（BLL）

  42. 多层架构设计 • 项目层类图 --业务逻辑层（BLL）

  43. 多层架构设计 • 项目层类图 --业务逻辑层（BLL）

  44. 多层架构设计 • 项目层类图 --数据访问层（OracleDAL）

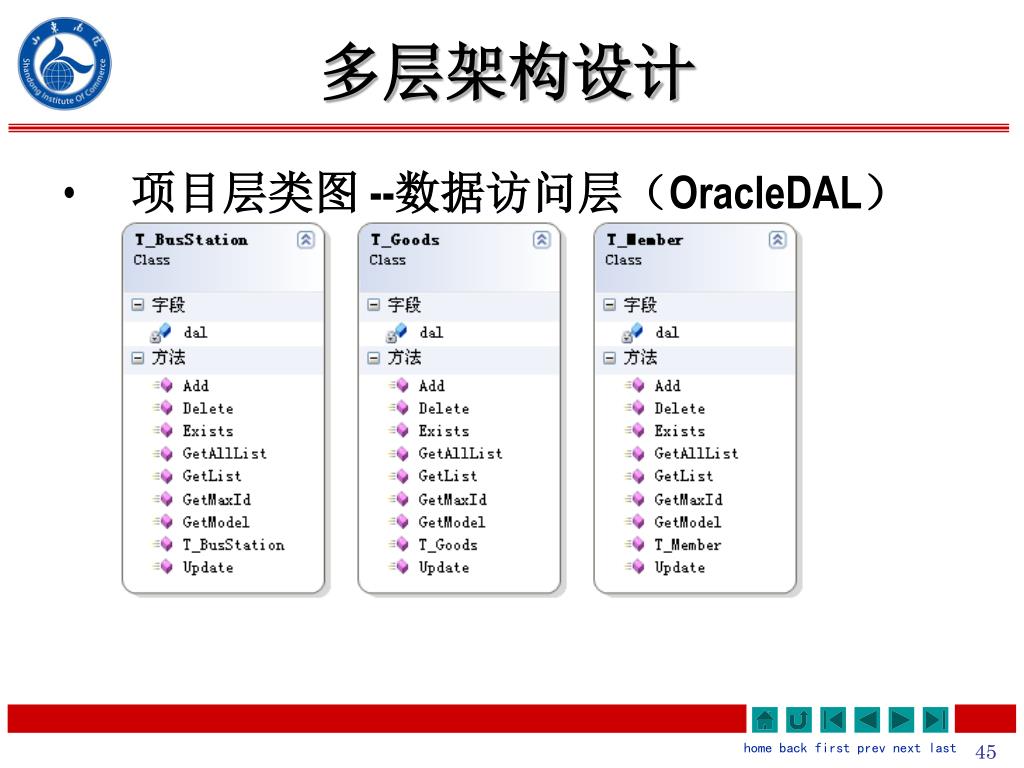

  45. 多层架构设计 • 项目层类图 --数据访问层（OracleDAL）

  46. 多层架构设计 • 项目层类图 --数据访问层（OracleDAL）

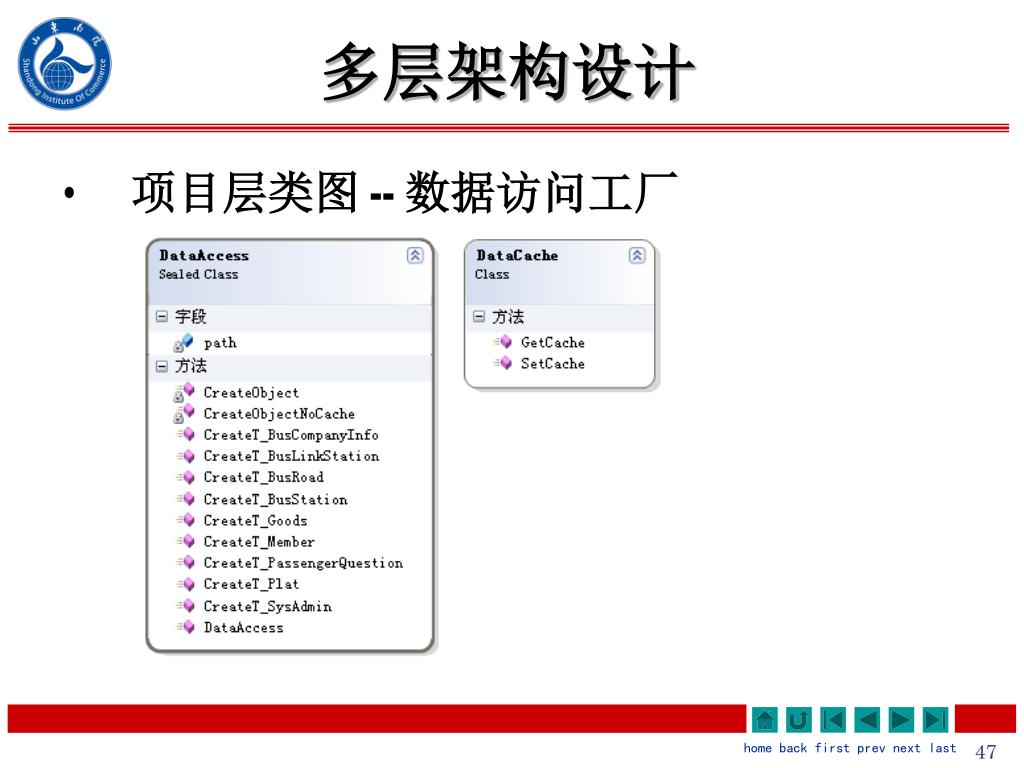

  47. 多层架构设计 • 项目层类图 -- 数据访问工厂（DALFactory）

  48. 多层架构设计 • 项目层类图 --数据访问接口层（IDAL）

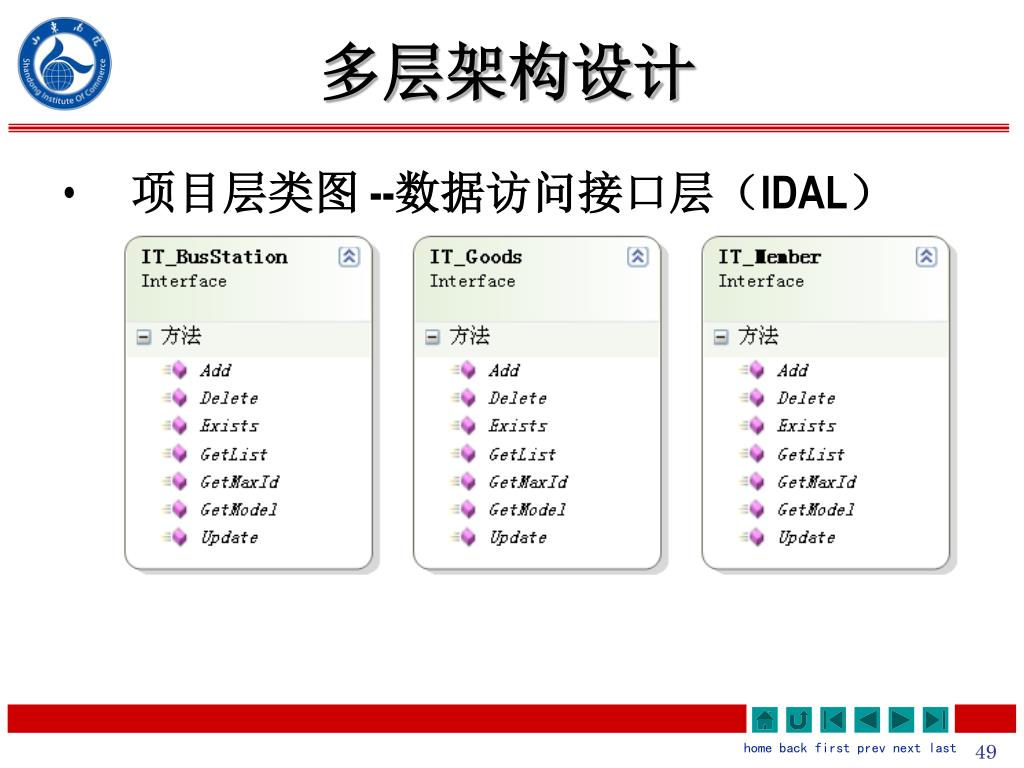

  49. 多层架构设计 • 项目层类图 --数据访问接口层（IDAL）

  50. 多层架构设计 • 项目层类图 --数据访问接口层（IDAL）
