Presentation Transcript

  1. GS1 EPCglobal Основы RFID МоскваОктябрь 2009

  2. RFID • Технология, которая обеспечивает передачу данных с помощью радиоволн по воздушному интерфейсу в соответствии с глобальными и локальными законами и стандартами. • Устоявшаяся технология передачи данных, десятки лет используемая повсеместно, в различных формах • Не является «решением всех проблем», а лишь представляет собой «инструмент», с помощью которого можно повысить точность, эффективность и информационную обеспеченность внутри организации или между организациями.

  3. “Три шага к победе” Изобретатель радара Сэр Роберт Ватсон-Ватт 1892 - 1973

  4. RFID - историческая справка • Ватсон-Ватт впервые продемонстрировал радар 26 февраля 1935 г • В 1937 г. он вместе с женой совершил «тур» по Германии в поисках установок радара! • С началом Второй мировой войны он создал «цепочку» радаров вдоль Южного побережья • Радар впервые запатентован (Ватсоном-Ваттом) в апреле 1935 г. • В 1939 г. Дон Прайест и Боб Картер изобрели «Parrot» (Попугай) – самолет опрашивался и посылал обратно закодированный идентификатор в виде радиосигнала. Это и стало рождением радиочастотной идентификации – RFID! • Первая демонстрация пассивной RFID состоялась в 1971 г. (Администрация нью-йоркского порта) • Первый патент по пассивной RFID выдан 23 января 1973 г. г-ну Марио В. Кардулло • Метка EPC Class 1 Gen1 разработана в сентябре 1998 г. в МТИ

  5. Частота электромагнитных колебаний

  6. Радиоволны

  7. Амплитуда и длина волны Длина волны амплитуда Дл.волны = скорость / частота Дл.волны = 300M мс-1 / 915МГц = 300,000,000 / 915,000,000 = 33 см

  8. Радиосвязь Считыватель (трансмиттер в сочетании с ресивером) Метка (ресивер в сочетании с ре-трансмиттером)

  9. Технология радиосвязи Индукция Обратное рассеяние Антенна считывателя Антенна считывателя Тэг Тэг

  10. Антенны Антенна метки Хост Модуль считывателя Метка Антенна считывателя

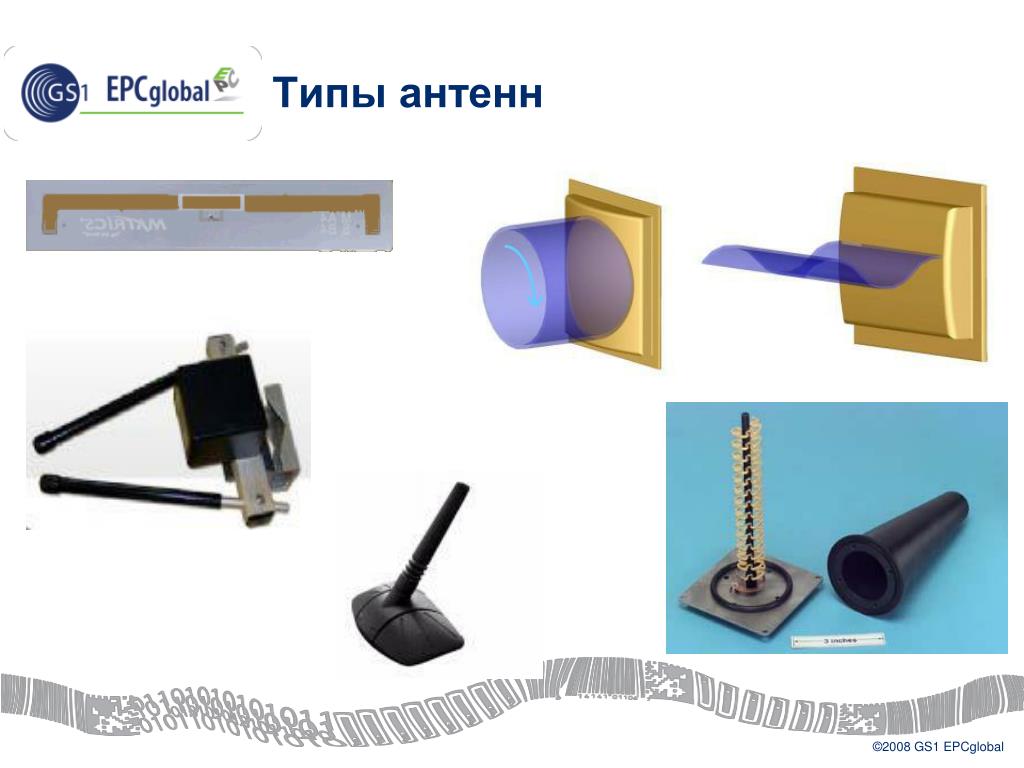

  11. Типы антенн

  12. Основные частоты RFID • RFID работает в 4-х основных «глобально принятых» диапазонах • 125 – 132 кГц (низкие частоты, НЧ) • 13.56 МГц (высокие частоты, ВЧ) • 860 - 960 МГц (ультравысокие частоты, УВЧ) • 2.4 ГГц (микроволны). • Есть и другие диапазоны (например 160 кГц, 433 МГц, 5.8 ГГц), но они используются как правило для специальных приложений • Характеристики, атрибуты и ограничения, присущие каждому из диапазонов, очень отличаются между собой, также как и основные технологии, связанные с ними. • Важно правильно выбрать частоту/технологию для приложения, так как от этого будут зависеть физические, практические и экологические факторы, с которыми будет работать процесс.

  13. Диапазон УВЧ и вопросы регулированиеUHF: в мире Нужно учитывать производительность NB линейная зависимость Юж.Африка(ЮАР) Корея 4 США, Канада, Мексика НЗ Австралия Европа Мощн (Вт Япония (только RFID) Китай 960 860 870 880 890 900 910 920 930 940 950 Частота (МГц) Азия в основном соотв. европейскому регулированию Юж. и Центр.Америка - регулированию США

  14. Работа в диапазоне УВЧ Gen2 по всему миру Impinj Propeller Tag Frequency Response Europe US Japan

  15. Диапазн считывания метки

  16. Диапазон считывания метки Переданная мощность Рабочая частота Диапазон считывания Техника связи Тип метки Индукция Обратное рассеяние Полу- пассивная Пассивная Активн.

  17. Мощность пропорциональна расстоянию 1/r6 1/r2 Метка дальнего поля Метка ближнего поля Дл.волны / 2 π = ~ 0.16 дл.волны

  18. Диэлектрические эффекты (детонация)

  19. Интерференция Конструктивная Деструктивная

  20. RF эффекты распространенных материалов

  21. Продукты, содержащие жидкость Хороший отклик метки Слабый отклик метки

  22. Questions? Ian Robertson +1 832 283 1790 irobertson@epcglobalinc.org
