테라몰 ( 현장테라죠 건식갈기 ) 마감

1. 테라몰 (현장테라죠 건식갈기) 마감 ㈜ 정업건설 서울시 은평구 갈현동 411 - 6 02) 385 - 1637 http://www.terramor.co.kr

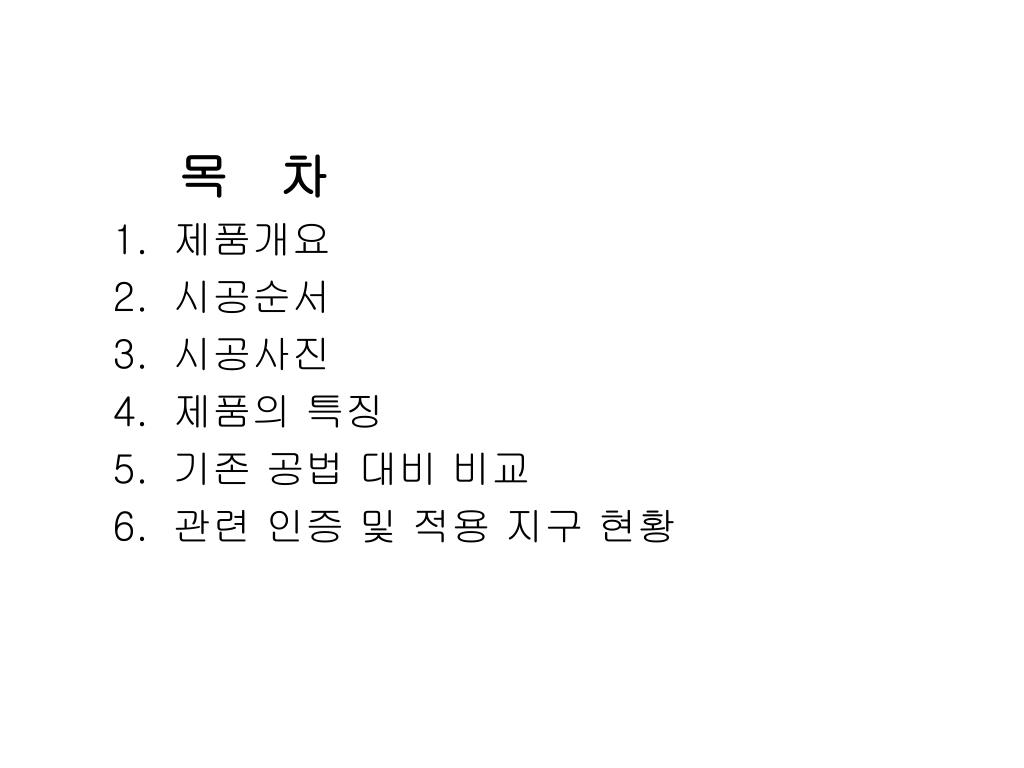

2. 목 차 • 제품개요 • 시공순서 • 시공사진 • 제품의 특징 • 기존 공법 대비 비교 • 관련 인증 및 적용 지구 현황

3. 1. 제품개요 • 생산업체 : ㈜정업건설 • 적용부위 : 계단 및 복도마감, 학교, 병원, 상가 등 공용시설 바닥마감 • 현장테라죠 건식갈기 마감으로 시공과정에서 폐수발생이 없으며, 현장인조석 물갈기 마감 이상의 내구성 및 시공보편성을 가지고 있으며, 자재수급에 문제가 없고 마감두께 30㎜ 미만으로 시공 • 개발(검토)배경 - 현장인조석물갈기 마감시의 폐수배출 문제 - 테라죠타일 시공시의 문제(마감두께, 구배, 자재수급, 하자발생 등) - 피난계단실의 불연마감재 사용에 대한 법 규정 위의 문제 해결을 위한 대체 마감공법 개발

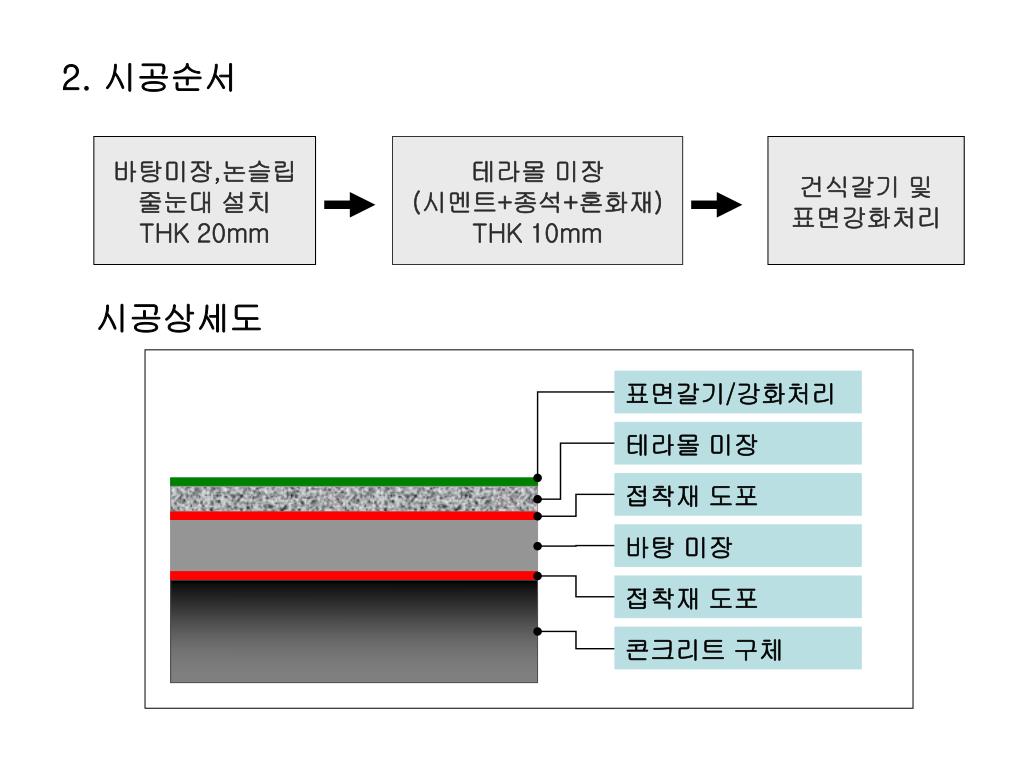

4. 2. 시공순서 바탕미장,논슬립 줄눈대 설치 THK 20mm 테라몰 미장 (시멘트+종석+혼화재) THK 10mm 건식갈기 및 표면강화처리 시공상세도 표면갈기/강화처리 테라몰 미장 접착재 도포 바탕 미장 접착재 도포 콘크리트 구체

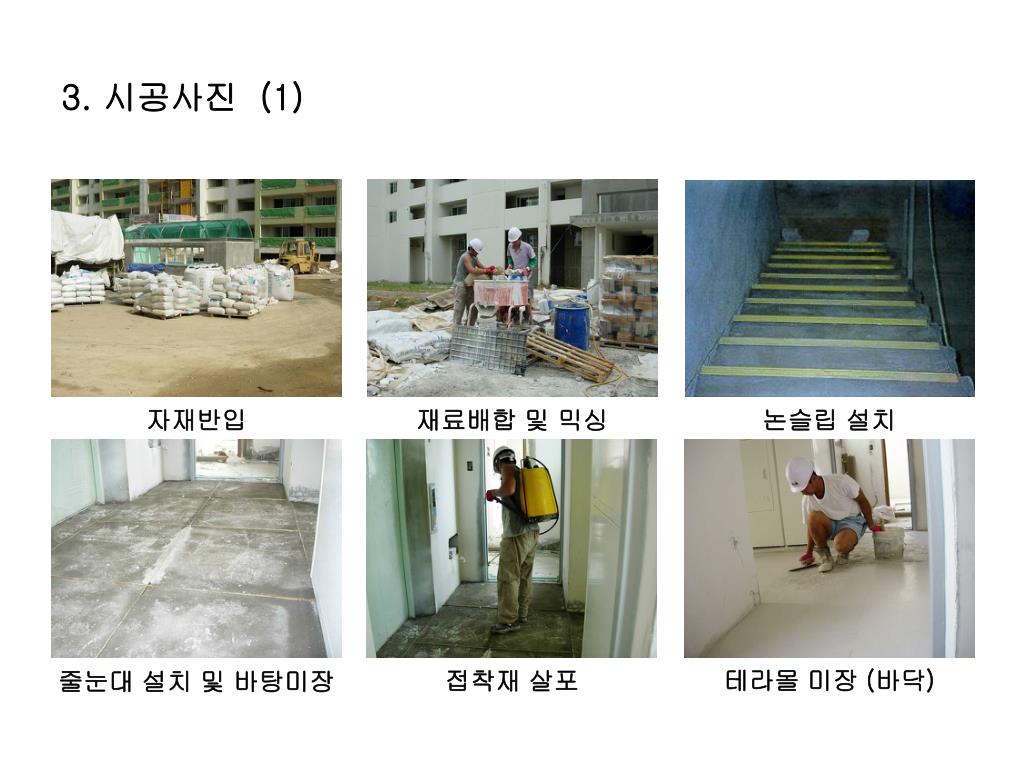

5. 3. 시공사진 (1) 자재반입 재료배합 및 믹싱 논슬립 설치 테라몰 미장 (바닥) 접착재 살포 줄눈대 설치 및 바탕미장

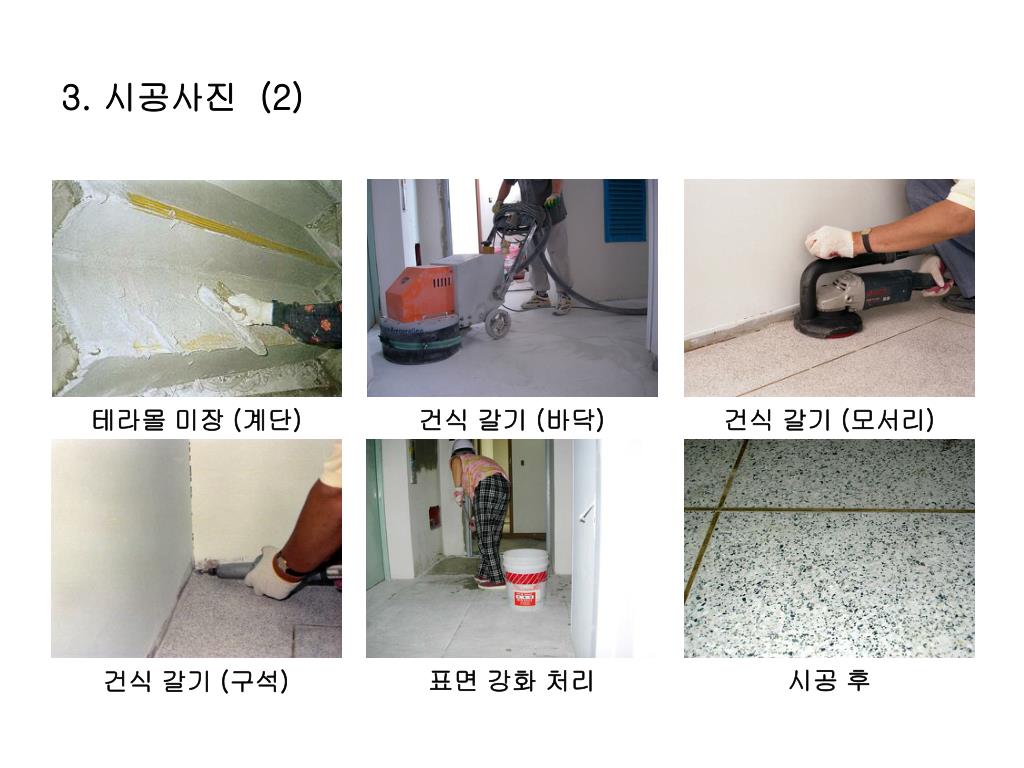

6. 3. 시공사진 (2) 테라몰 미장 (계단) 건식 갈기 (바닥) 건식 갈기 (모서리) 시공 후 표면 강화 처리 건식 갈기 (구석)

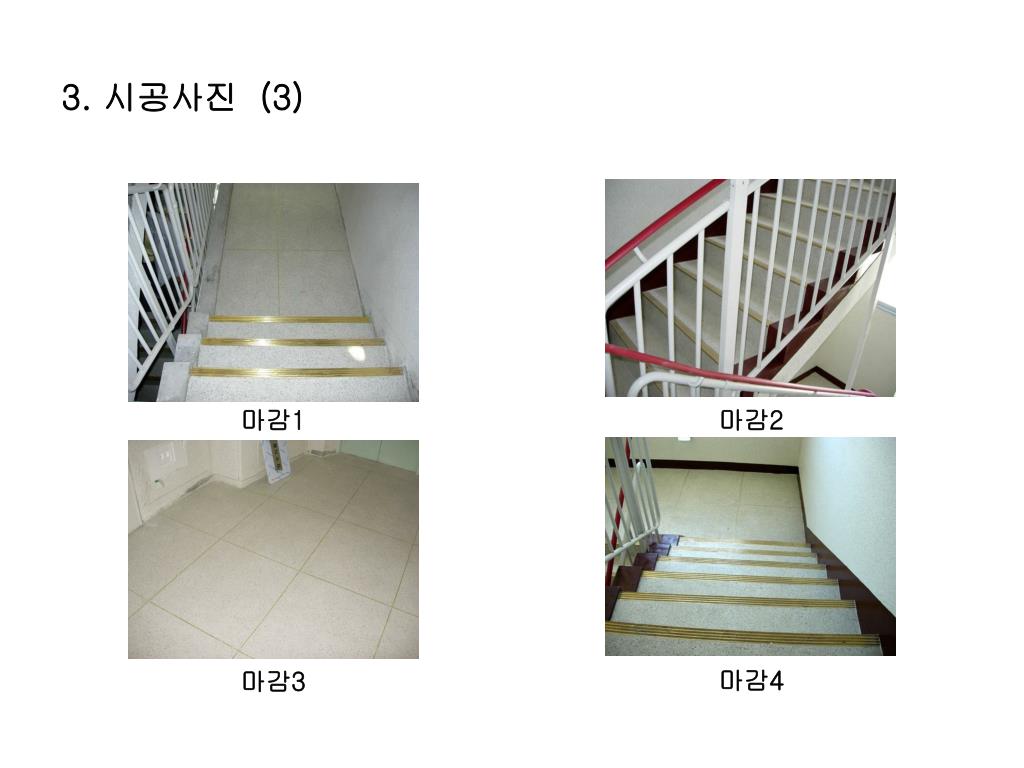

7. 3. 시공사진 (3) 마감1 마감2 마감4 마감3

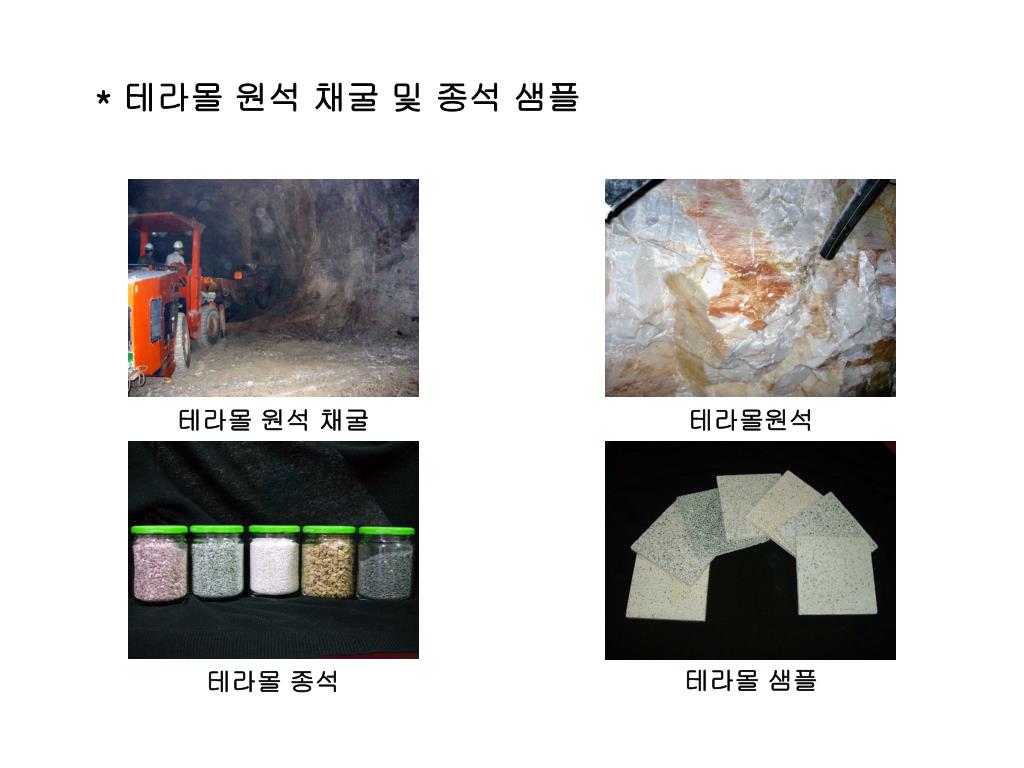

8. * 테라몰 원석 채굴 및 종석 샘플 테라몰 원석 채굴 테라몰원석 테라몰 샘플 테라몰 종석

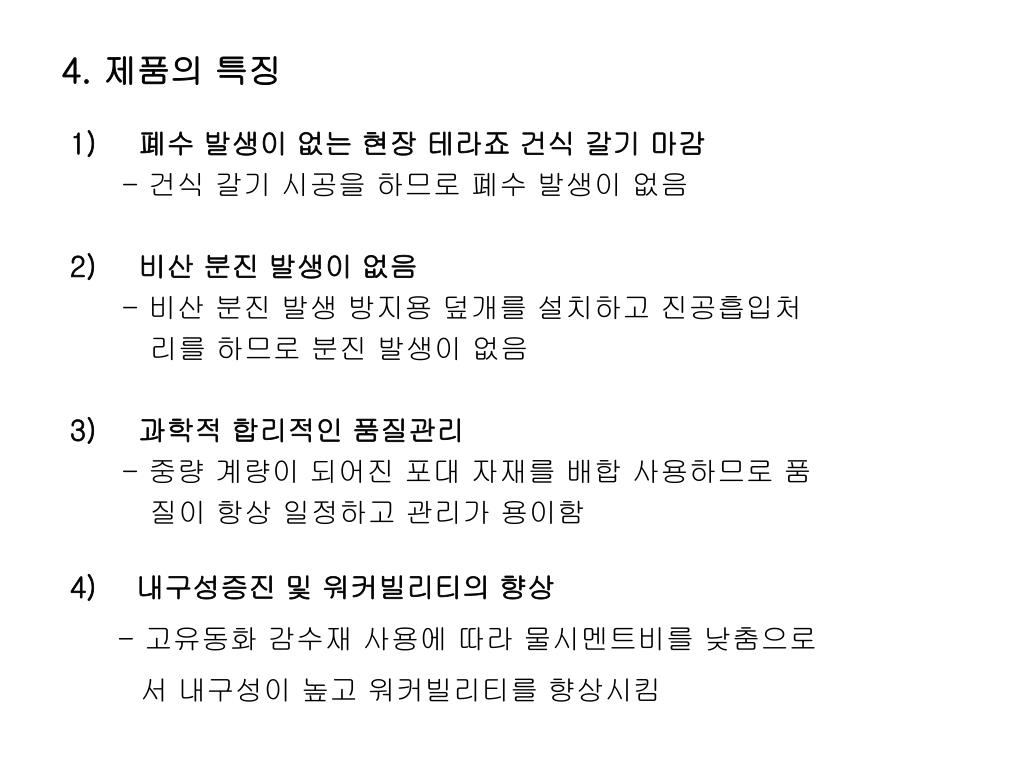

9. 4. 제품의 특징 • 폐수 발생이 없는 현장 테라죠 건식 갈기 마감 - 건식 갈기 시공을 하므로 폐수 발생이 없음 • 비산 분진 발생이 없음 - 비산 분진 발생 방지용 덮개를 설치하고 진공흡입처 리를 하므로 분진 발생이 없음 • 과학적 합리적인 품질관리 - 중량 계량이 되어진 포대 자재를 배합 사용하므로 품 질이 항상 일정하고 관리가 용이함 • 내구성증진 및 워커빌리티의 향상 • - 고유동화 감수재 사용에 따라 물시멘트비를 낮춤으로 • 서 내구성이 높고 워커빌리티를 향상시킴

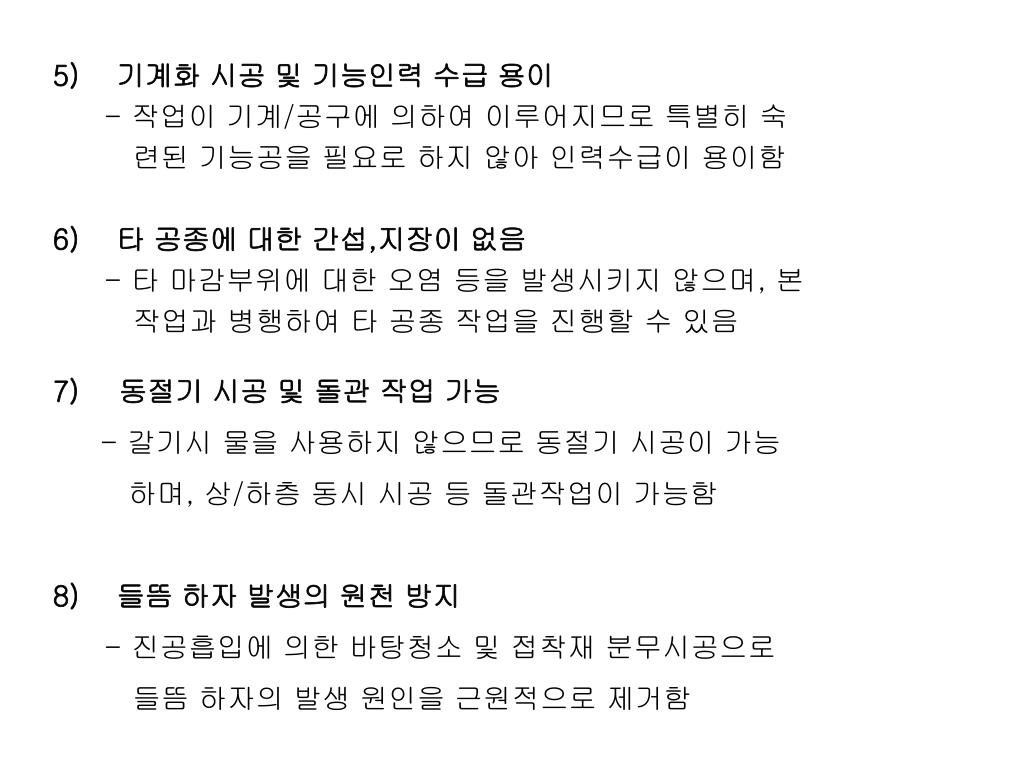

10. 5) 기계화 시공 및 기능인력 수급 용이 - 작업이 기계/공구에 의하여 이루어지므로 특별히 숙 련된 기능공을 필요로 하지 않아 인력수급이 용이함 6) 타 공종에 대한 간섭,지장이 없음 - 타 마감부위에 대한 오염 등을 발생시키지 않으며, 본 작업과 병행하여 타 공종 작업을 진행할 수 있음 • 동절기 시공 및 돌관 작업 가능 • - 갈기시 물을 사용하지 않으므로 동절기 시공이 가능 • 하며, 상/하층 동시 시공 등 돌관작업이 가능함 • 8) 들뜸 하자 발생의 원천 방지 • - 진공흡입에 의한 바탕청소 및 접착재 분무시공으로 • 들뜸 하자의 발생 원인을 근원적으로 제거함

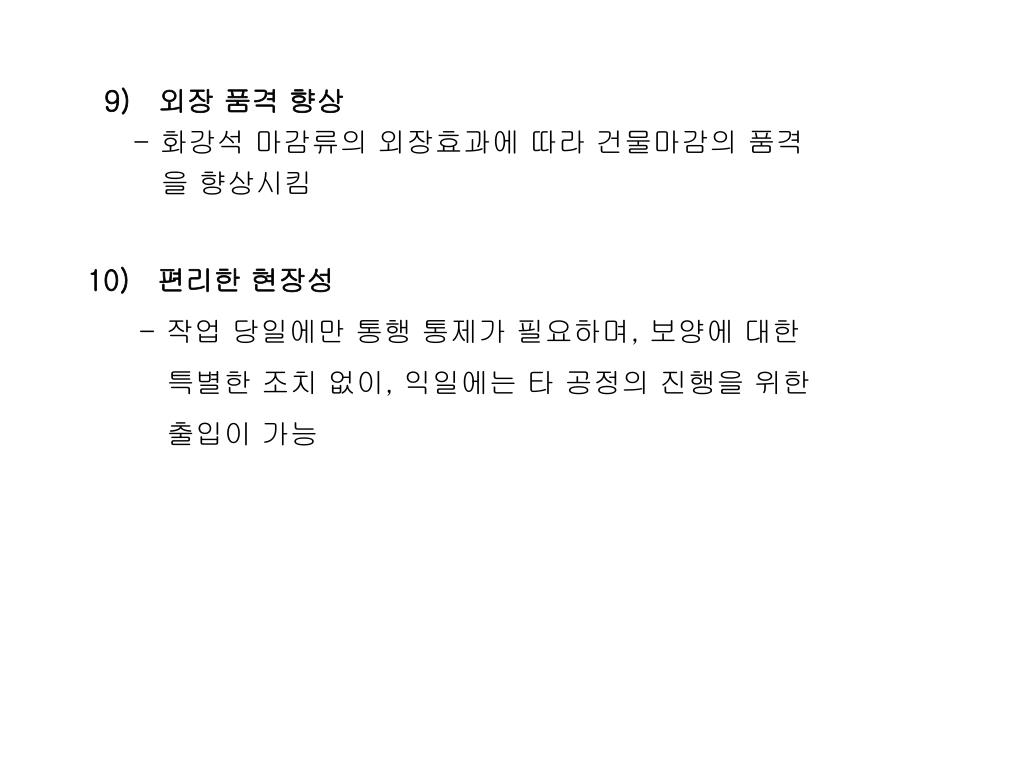

11. 9) 외장 품격 향상 - 화강석 마감류의 외장효과에 따라 건물마감의 품격 을 향상시킴 • 10) 편리한 현장성 • - 작업 당일에만 통행 통제가 필요하며, 보양에 대한 • 특별한 조치 없이, 익일에는 타 공정의 진행을 위한 • 출입이 가능

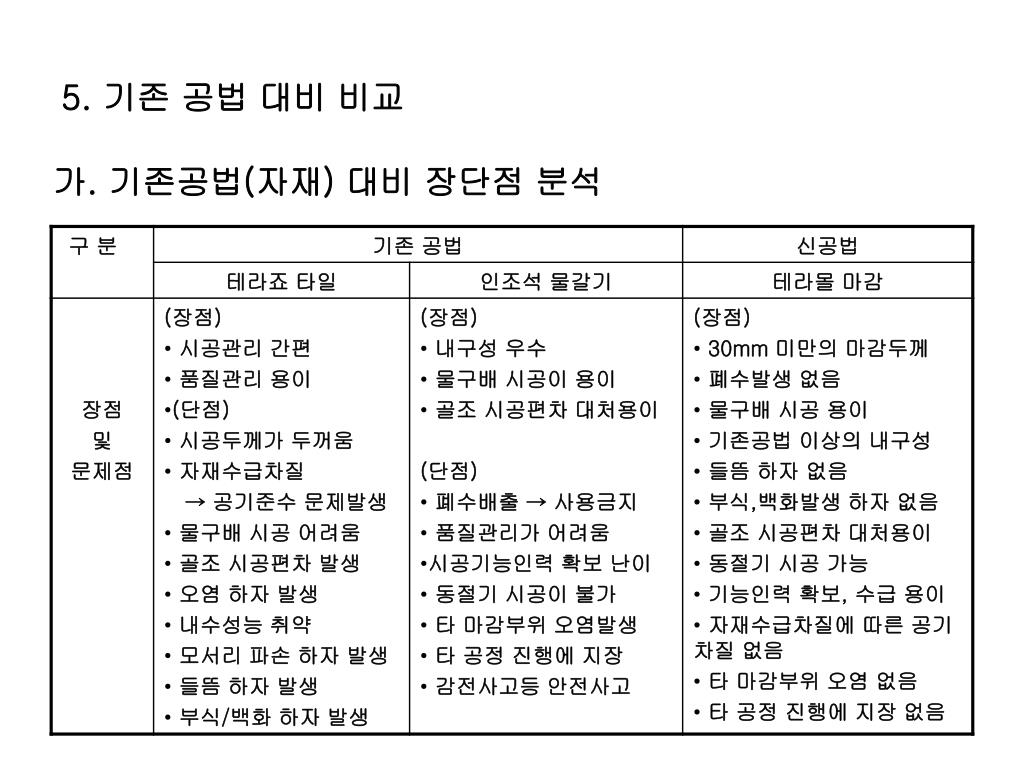

12. 5. 기존 공법 대비 비교 가. 기존공법(자재) 대비 장단점 분석

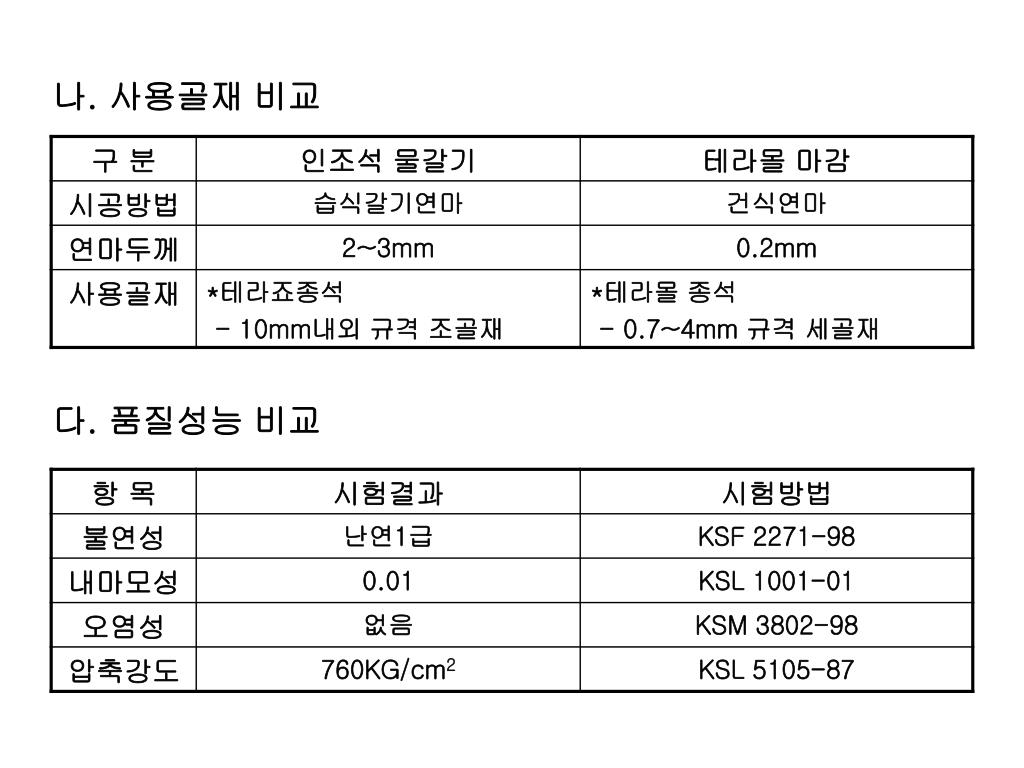

13. 나. 사용골재 비교 다. 품질성능 비교

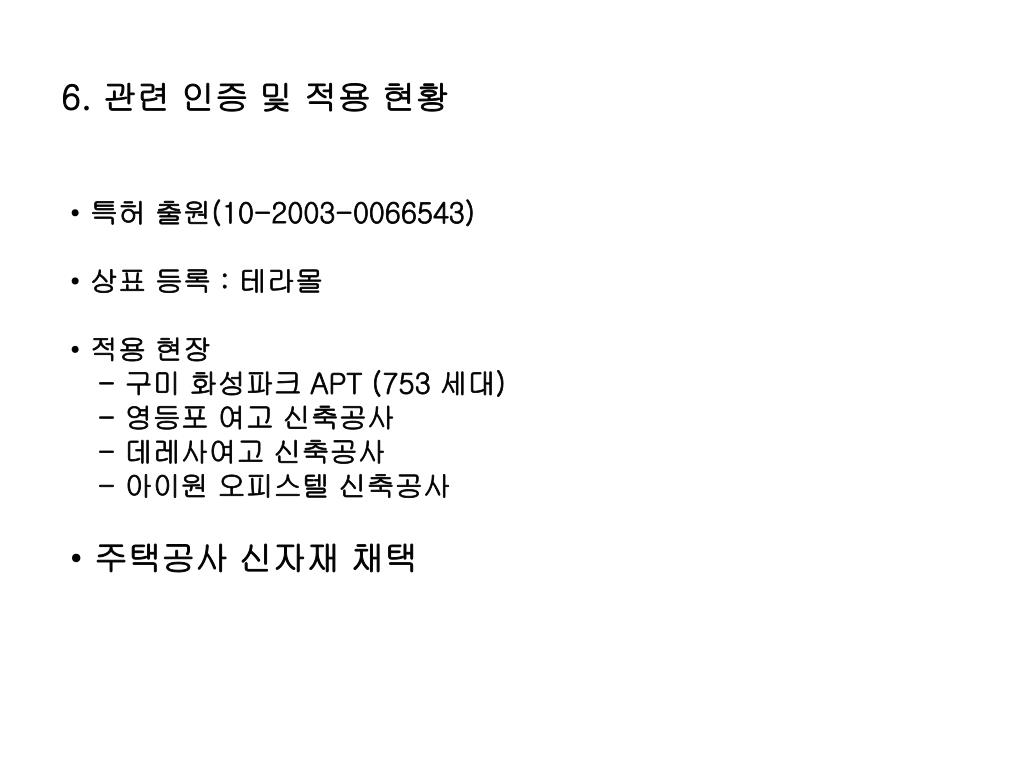

14. 6. 관련 인증 및 적용 현황 • 특허 출원(10-2003-0066543) • 상표 등록 : 테라몰 • 적용 현장 • - 구미 화성파크 APT (753 세대) • - 영등포 여고 신축공사 • - 데레사여고 신축공사 • - 아이원 오피스텔 신축공사 • 주택공사 신자재 채택

15. - 끝 -
