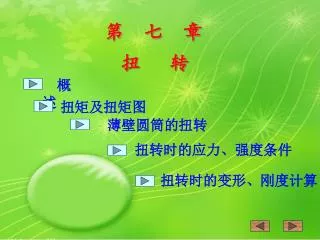

第 七 章 扭 转 概 述 扭矩及扭矩图 薄壁圆筒的扭转 扭转时的应力、强度条件 扭转时的变形、刚度计算
m g A' m A B j B' 概 述 外力偶作用平面和杆件横截面平行 外加力偶矩与功率和转速的关系
I m I 扭矩及扭矩图 Ⅰ n m (a) Ⅰ A n n T T+ x n
1 m m 1 m T 扭矩 对应 切应力 薄壁圆筒的扭转 δ<<R0 ---薄壁圆筒 规定:矢量方向与横截面外法线方向一致的扭矩为正
圆周线 纵线 扭转实验前 扭转实验后 平面假设成立 相邻截面绕轴线作相对转动 结论 横截面上各点的剪(切)应力的方向必与圆周线相切。
r0 x 得: 其中: τ Me T 由几何关系知: ……剪切胡克定律(线弹性范围适用) O O γ φ G为材料的剪切弹性模量 另外有:
Me Me g dA O r r b gr a dA T g O2 T dx a b dx —极惯性矩 扭转时的应力 强度条件 一、横截面上的应力 1、变形几何关系 2、物理关系(剪切虎克定律) 3、力学关系
T 抗扭截面模量 D/2 d/2 O T d/2 ρ O 1)横截面上任意点: 2)横截面边缘点: 其中: 空心圆 实心圆
二、斜截面上的应力 单元体:微小的正六面体 在扭转时,左右两侧面上只有切应力,方向与y轴平行,前后无应力。 由平衡知:τ′=τ 切应力互等定理:两个 相互垂直平面上的剪应力τ和 τ′数值相等,且都指向(或背离)该两平面的交线。 纯剪切状态:单元体在其两对互相垂直的平面上只有剪应力而无正应力的状态。(其前后两面上无任何应力)
强度条件:[t]—许用切应力 三、强度条件 理论与试验研究均表明,材料纯剪切时的许用切应力[t]与许用正应力[σ]之间存在下述关系: 对于塑性材料, [t] =(0.5---0.577) [σ] 对于脆性材料,[t] =(0.8---1.0) [σl] 式中, [σl]代表许用拉应力。 根据强度条件可进行: 强度校核; 选择截面; 计算许可荷载。
若将空心轴改成实心轴,仍使 则 例:某汽车主传动轴钢管外径D=76mm,壁厚t=2.5mm,传递 扭矩T=1.98kN·m,[t]=100MPa,试校核轴的强度。 解:计算截面参数: 故轴的强度满足要求 由强度条件: 由上式解出:d=46.9mm。 空实心轴的面积比为: 故同样强度下,空心轴较实心轴合理。
扭转时的变形 刚度条件 一、扭转时的变形 计算目的:刚度计算、为解超静定问题作准备。 相对扭转角: GIp—抗扭刚度 表示杆抵抗扭转变形能力的强弱。 单位长度的扭转角: 刚度条件 其中:[q]—许用扭转角,取值可根据有关设计标淮或规范确定。
例图示圆截面轴AC,承受扭力矩MA, MB与MC作用,试计算该轴的总扭转角φAC并校核轴的刚度。 已知MA=180N·m, MB=320 N ·m, MC=140N·m,Iρ=3.0×105mm4,l=2m,G=80GPa,[θ]=0.50/m。 解:1.扭转变形分析 AB段BC段的扭矩分别为:T1=180 N·m, T2=-140 N·m 设其扭转角分别为φAB和φBC,则:
由此得轴AC的总扭转角为 各段轴的扭转角的转向,由相应扭矩的转向而定。 2 刚度校核 AB段的扭矩最大,应校核该段轴的扭转刚度。AB段的扭转角变化率为: 该轴的扭转刚度符合要求。
圆轴扭转时横截面上的剪应力 例2: 已知:N=7.5kW, n=100r/min,许用切应力=40MPa, 空心圆轴的内外径之比 = 0.5。 求: 实心轴的直径d1和空心轴的外径D2。
N 7.5 = 9549 T=9549 =716.2 N.m n 100 T 16 T max= = =40MPa Wt1 d13 3 16 716. 2 =0.045 m=45 mm d1= 40 106 例 题 解:
