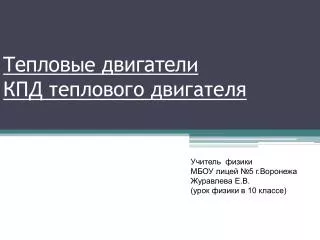

  1. Тепловые двигателиКПД теплового двигателя Учитель физики МБОУ лицей №5 г.Воронежа Журавлева Е.В. (урок физики в 10 классе)

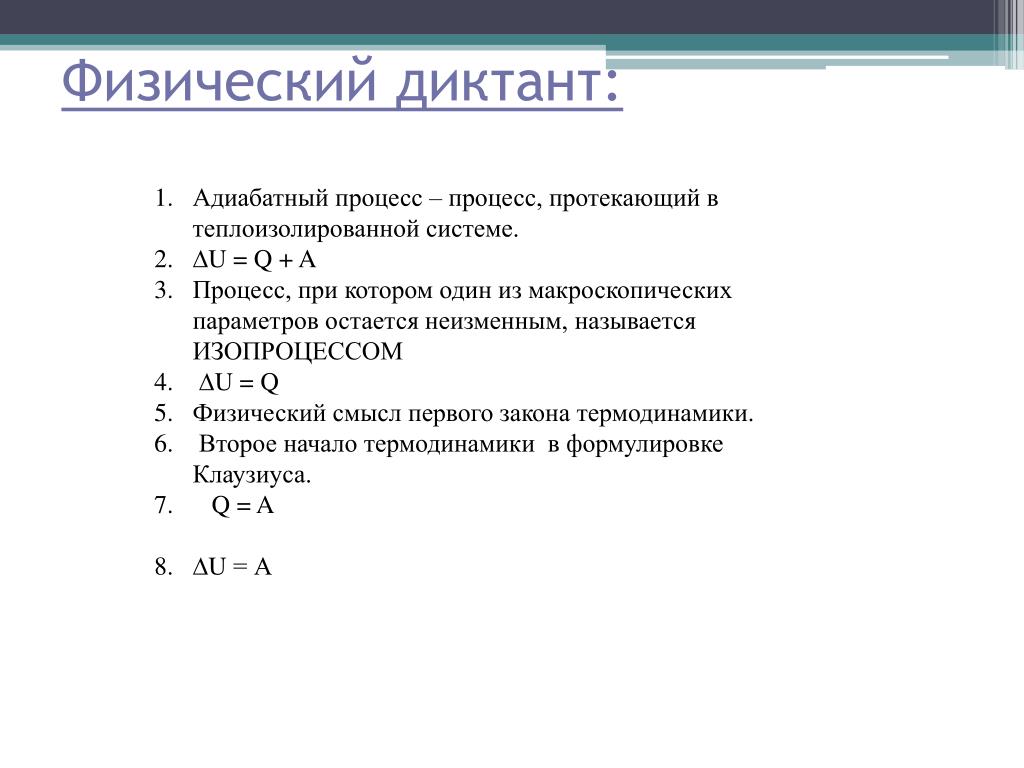

  2. Физический диктант: • Адиабатный процесс – процесс, протекающий в теплоизолированной системе. • ∆U = Q + A • Процесс, при котором один из макроскопических параметров остается неизменным, называется ИЗОПРОЦЕССОМ • ∆U = Q • Физический смысл первого закона термодинамики. • Второе начало термодинамики в формулировке Клаузиуса. • Q = A • ∆U = А

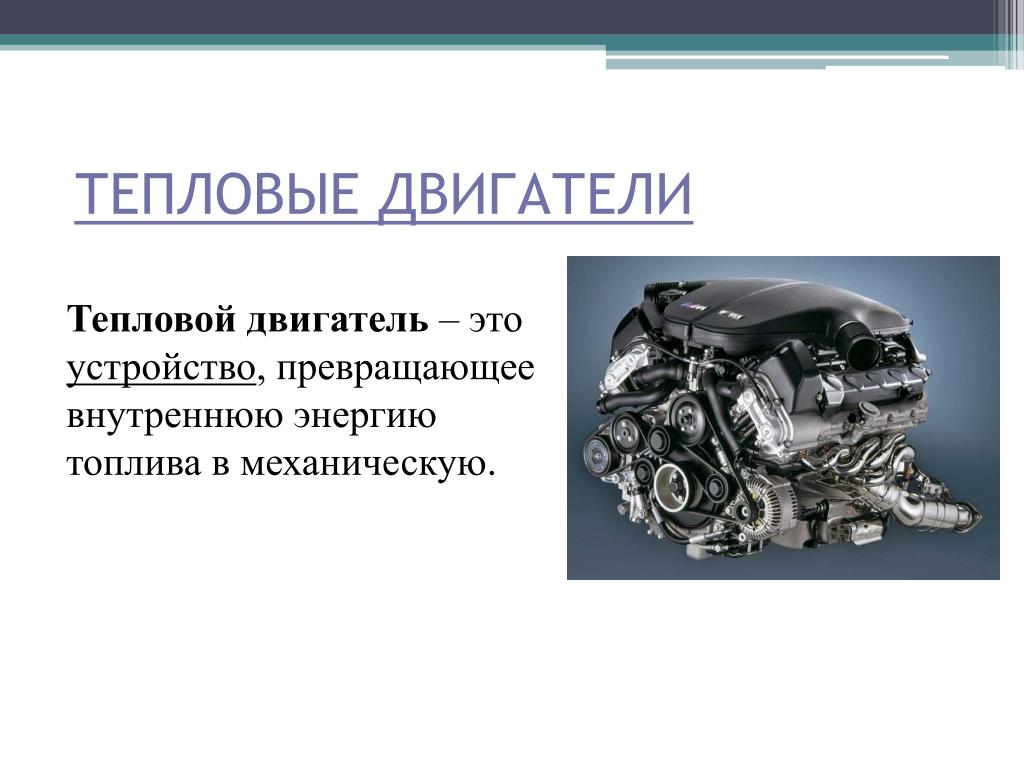

  3. ТЕПЛОВЫЕ ДВИГАТЕЛИ Тепловой двигатель – это устройство, превращающее внутреннюю энергию топлива в механическую.

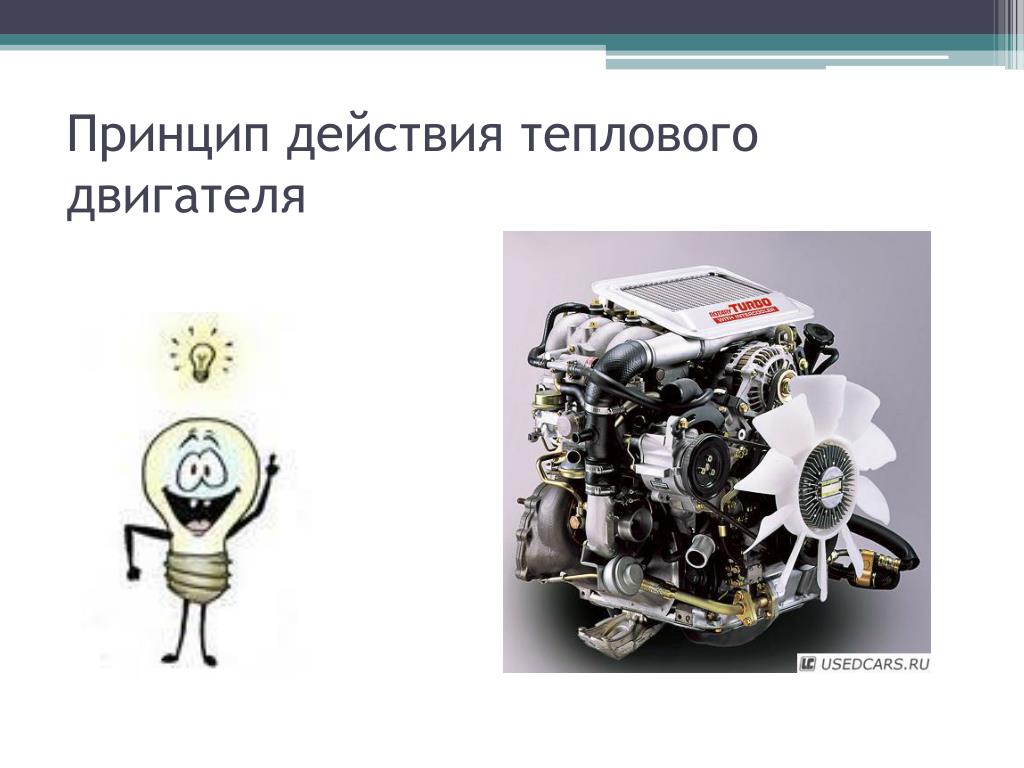

  4. Принцип действия теплового двигателя

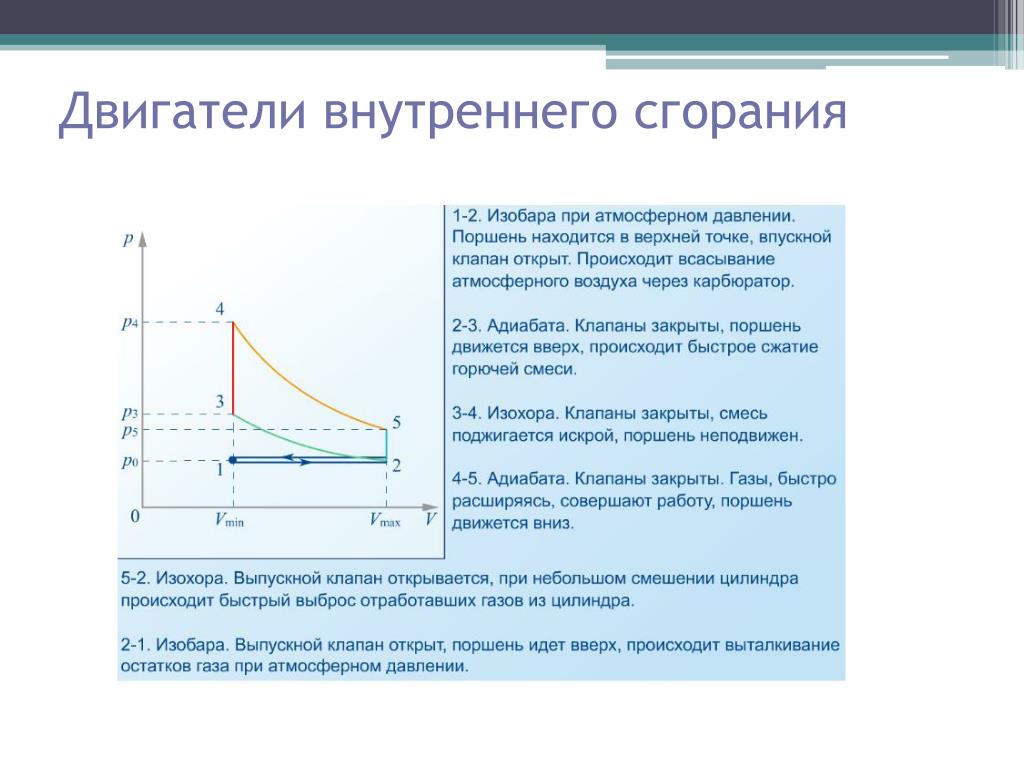

  5. Двигатели внутреннего сгорания

  6. Коэффициент полезного действия (КПД) теплового двигателя Q1 – количество теплоты полученное от нагревания Q1>Q2 Q2 – количество теплоты отданное холодильнику Q 2<Q 1 A/ = Q 1– |Q 2| – работа совершаемая двигателем за цикл. Схема тепловой машины

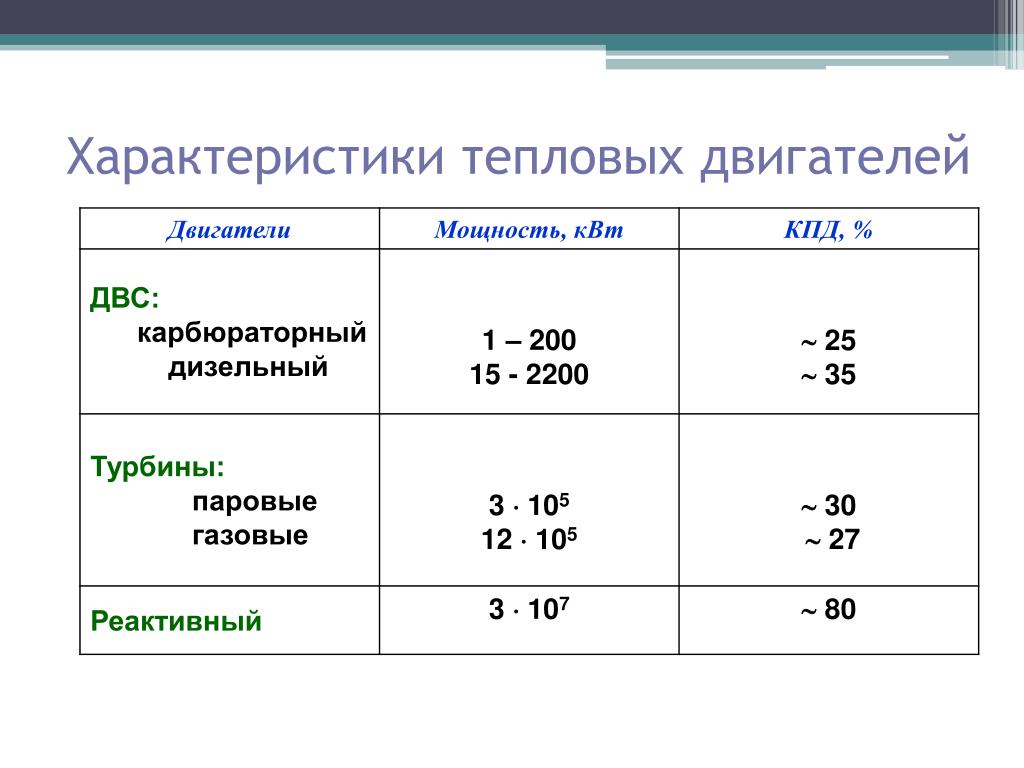

  7. Характеристики тепловых двигателей

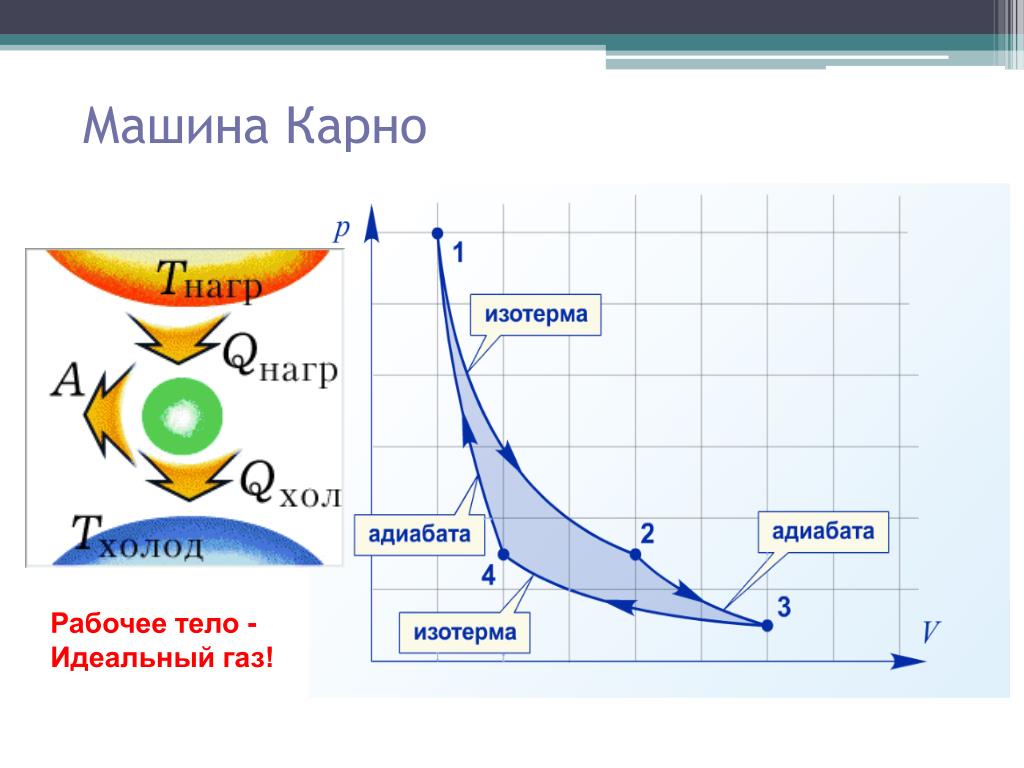

  8. Машина Карно Рабочее тело - Идеальный газ!

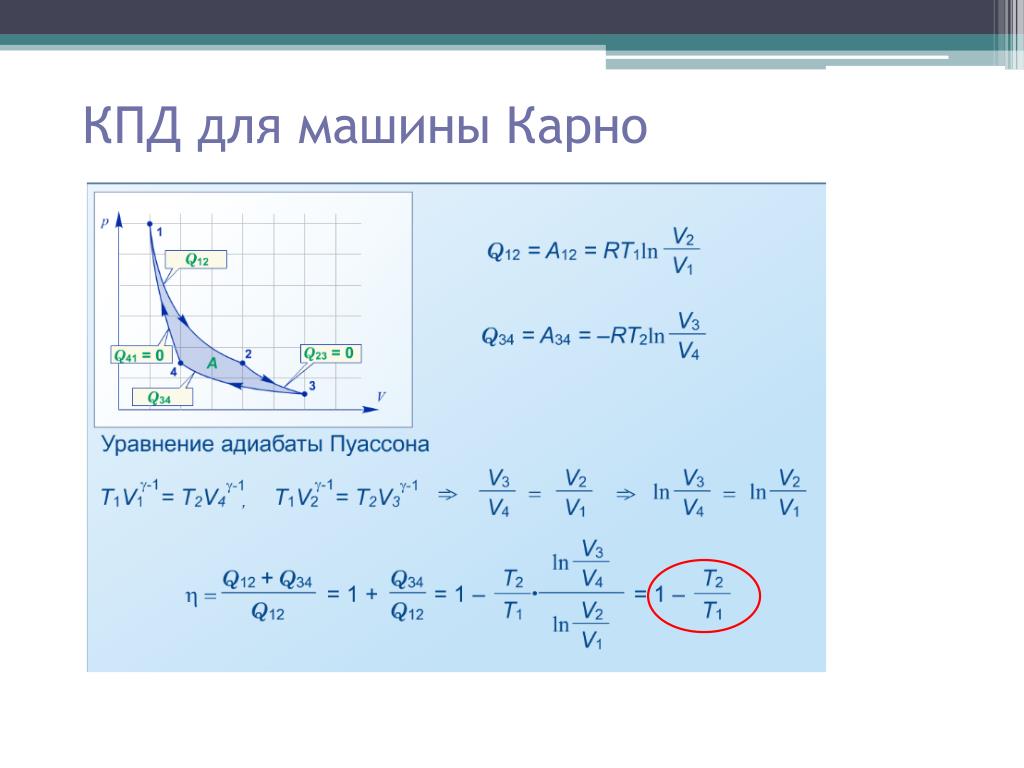

  9. КПД для машины Карно

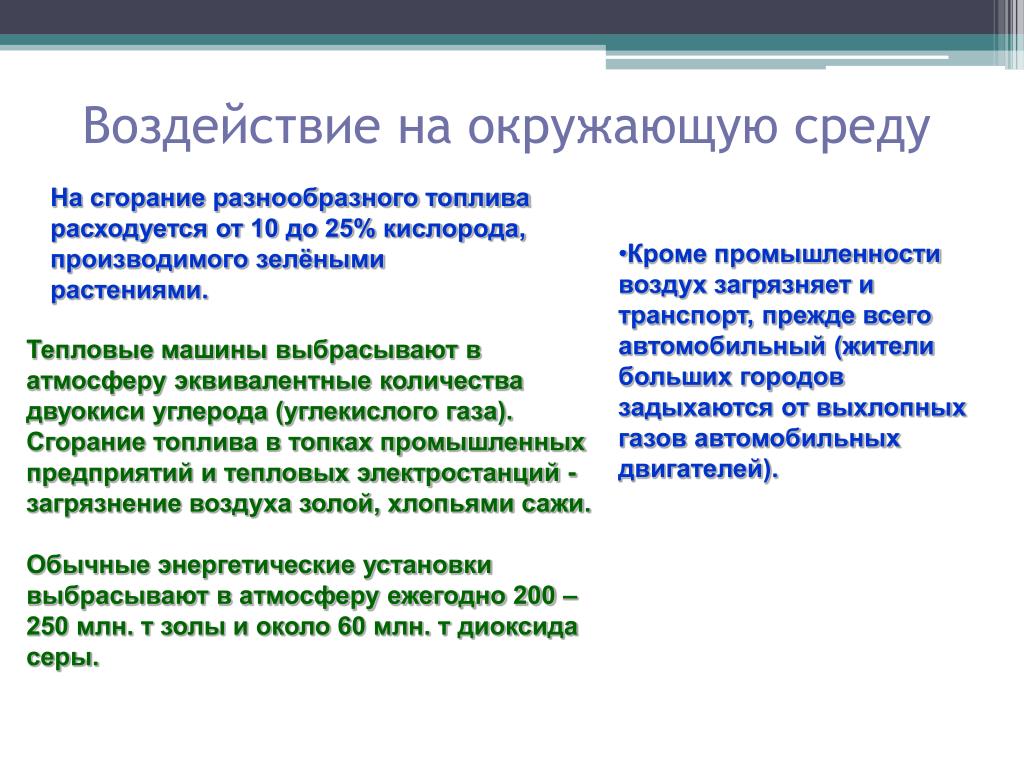

  10. Воздействие на окружающую среду На сгорание разнообразного топлива расходуется от 10 до 25% кислорода, производимого зелёными растениями. • Кроме промышленности воздух загрязняет и транспорт, прежде всего автомобильный (жители больших городов задыхаются от выхлопных газов автомобильных двигателей). Тепловые машины выбрасывают в атмосферу эквивалентные количества двуокиси углерода (углекислого газа). Сгорание топлива в топках промышленных предприятий и тепловых электростанций - загрязнение воздуха золой, хлопьями сажи. Обычные энергетические установки выбрасывают в атмосферу ежегодно 200 – 250 млн. т золы и около 60 млн. т диоксида серы.

  11. Анализ структурно-логической схемы

  12. Решение задач Задача №1. Чему равен максимальный КПД идеального теплового двигателя, если температура нагревателя 455 оС, а температура холодильника 273 оС?

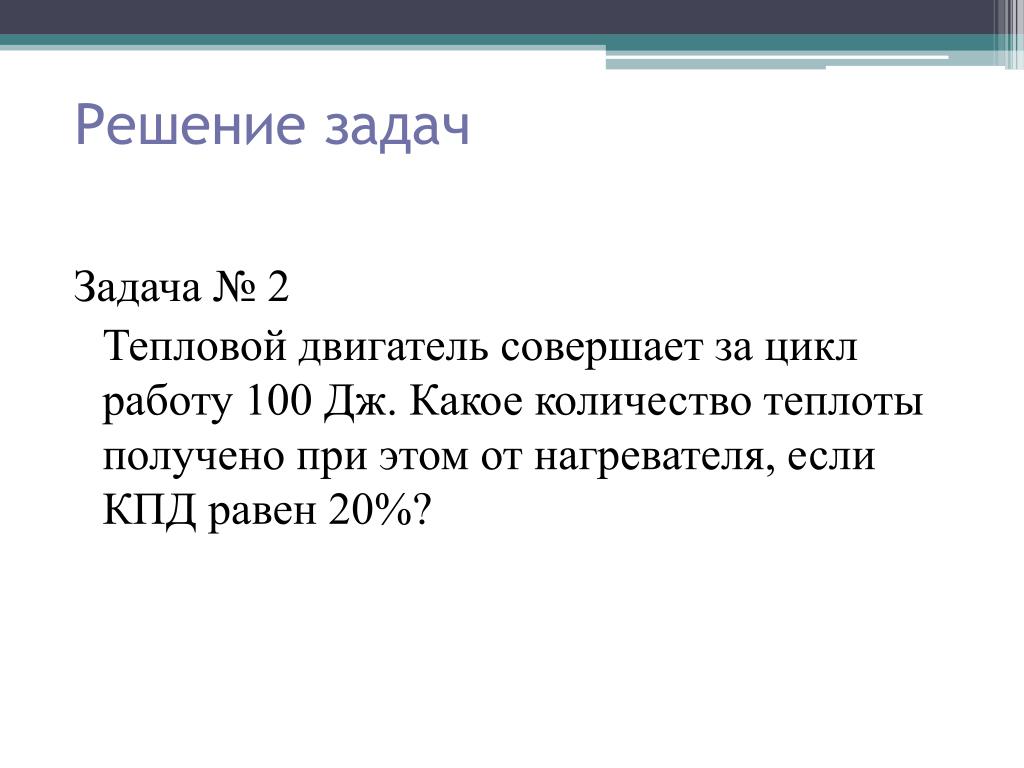

  13. Решение задач Задача № 2 Тепловой двигатель совершает за цикл работу 100 Дж. Какое количество теплоты получено при этом от нагревателя, если КПД равен 20%?

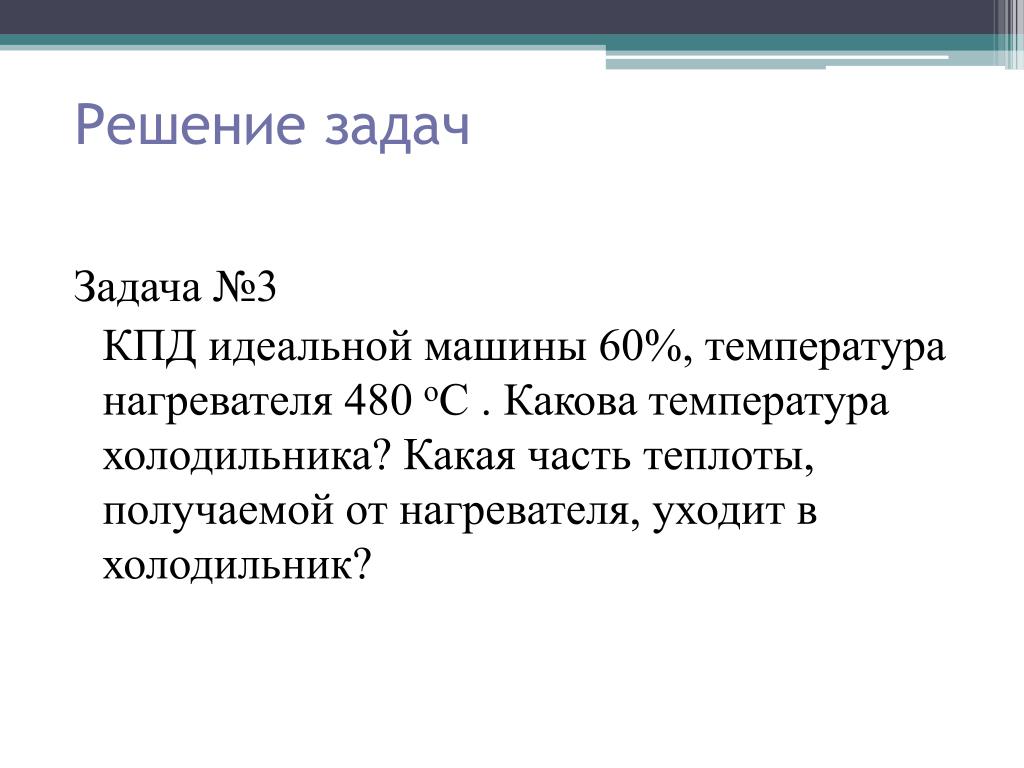

  14. Решение задач Задача №3 КПД идеальной машины 60%, температура нагревателя 480 оС . Какова температура холодильника? Какая часть теплоты, получаемой от нагревателя, уходит в холодильник?

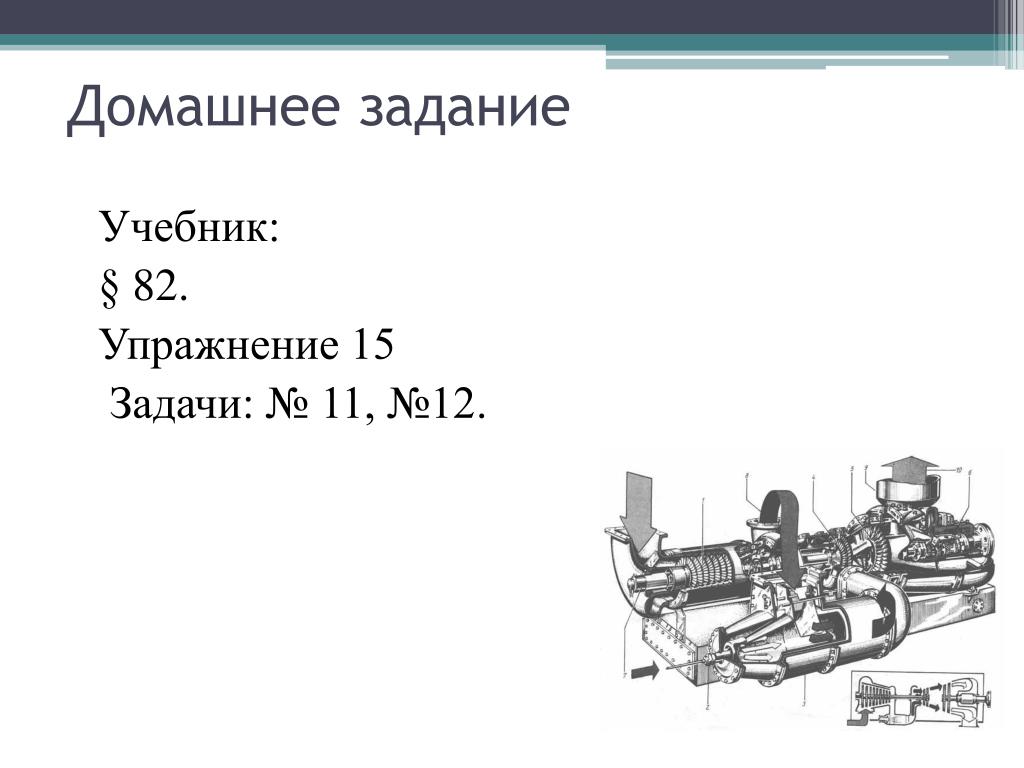

  15. Домашнее задание Учебник: § 82. Упражнение 15 Задачи: № 11, №12.

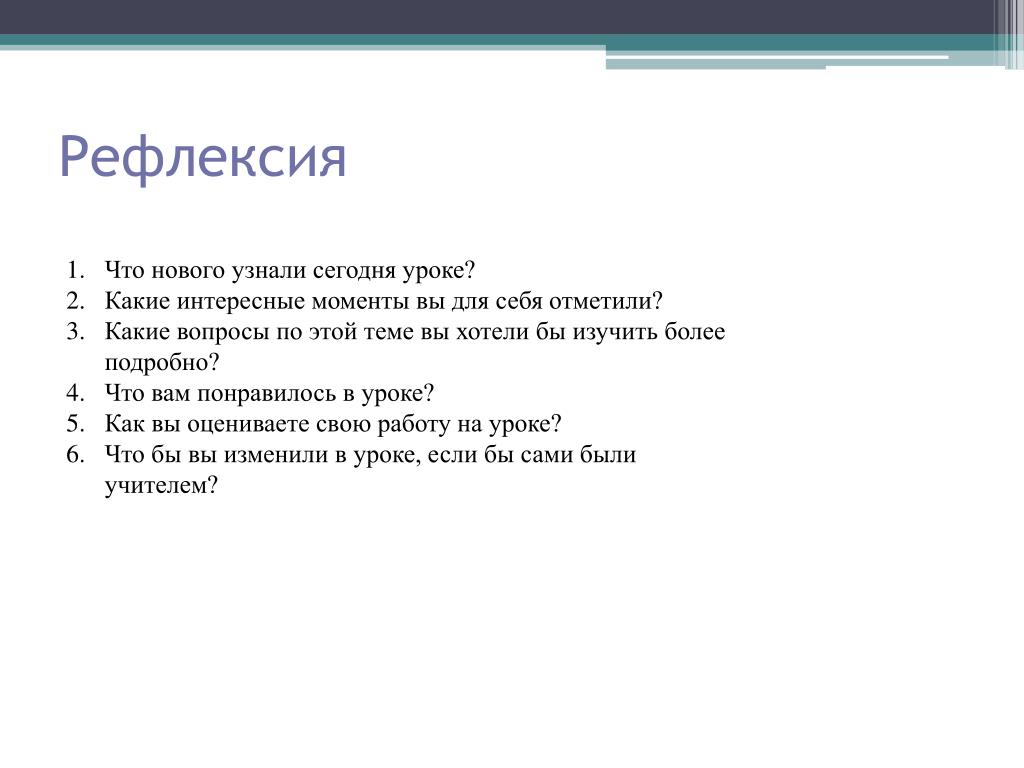

  16. Рефлексия • Что нового узнали сегодня уроке? • Какие интересные моменты вы для себя отметили? • Какие вопросы по этой теме вы хотели бы изучить более подробно? • Что вам понравилось в уроке? • Как вы оцениваете свою работу на уроке? • Что бы вы изменили в уроке, если бы сами были учителем?
