  1. Régulation de charge École ParDiOujda - Octobre 1999 Jean-Louis Roch Projet APACHE Laboratoire ID - IMAG

  2. Plan • I. Introduction : Régulation de charge et langages parallèles • II. Définition du problème de régulation de charge • III. Analyse théorique : compétitivité et coût • IV. Ordonnancement UMA (sans communication) • V. Ordonnancement NUMA (avec communications) • VI. Ordonnancements hybrides

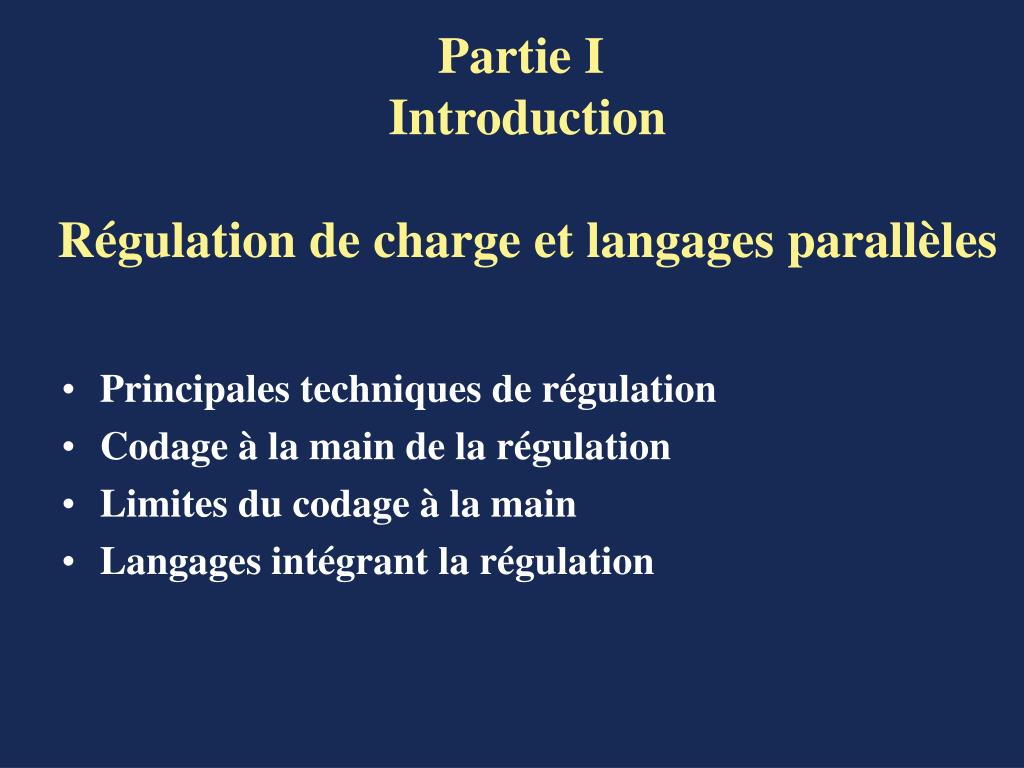

  3. Partie I Introduction Régulation de charge et langages parallèles • Principales techniques de régulation • Codage à la main de la régulation • Limites du codage à la main • Langages intégrant la régulation

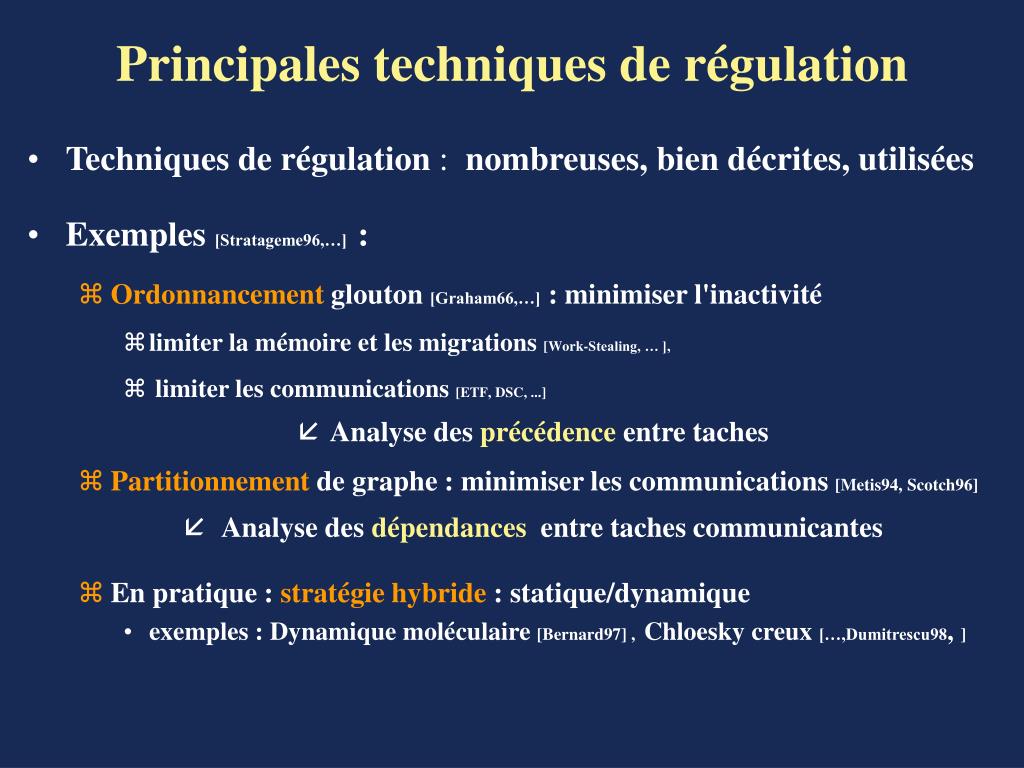

  4. Principales techniques de régulation • Techniques de régulation : nombreuses, bien décrites, utilisées • Exemples [Stratageme96,…]: • Ordonnancement glouton [Graham66,…] : minimiser l'inactivité • limiter la mémoire et les migrations [Work-Stealing, … ], • limiter les communications [ETF, DSC, ...] • Analyse des précédence entre taches • Partitionnement de graphe : minimiser les communications [Metis94, Scotch96] • Analyse des dépendances entre taches communicantes • En pratique : stratégie hybride : statique/dynamique • exemples : Dynamique moléculaire [Bernard97] , Chloesky creux […,Dumitrescu98, ]

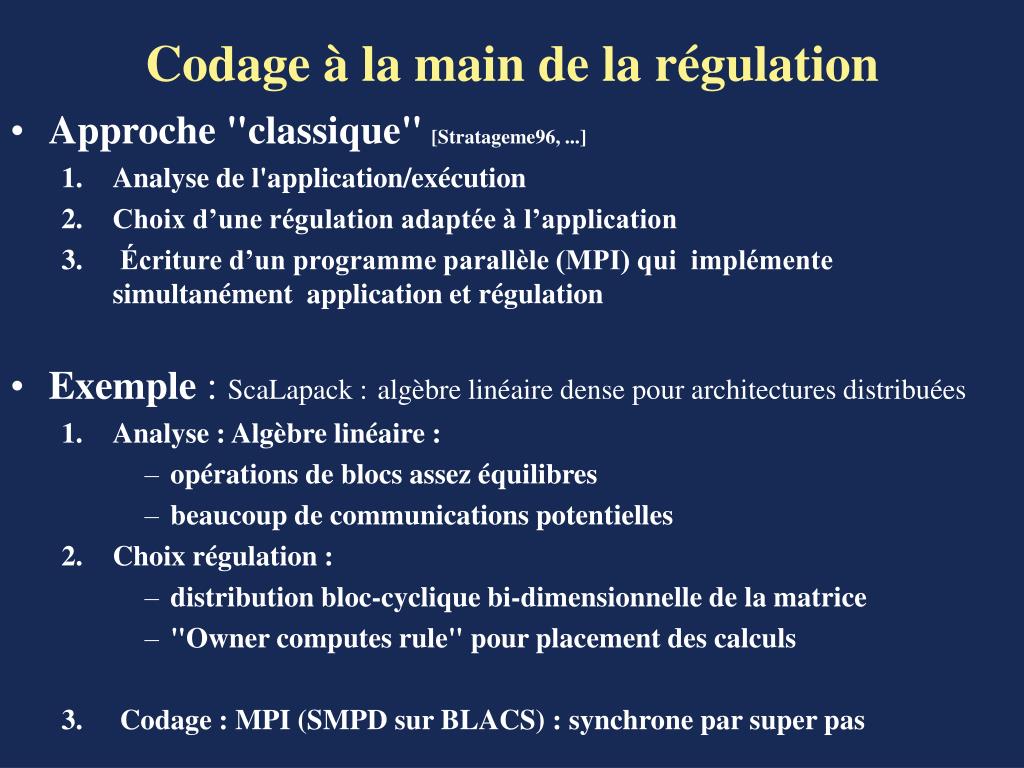

  5. Codage à la main de la régulation • Approche "classique"[Stratageme96, ...] 1. Analyse de l'application/exécution 2. Choix d’une régulation adaptée à l’application 3. Écriture d’un programme parallèle (MPI) qui implémente simultanément application et régulation • Exemple : ScaLapack :algèbre linéaire dense pour architectures distribuées 1. Analyse : Algèbre linéaire : • opérations de blocs assez équilibres • beaucoup de communications potentielles 2. Choix régulation : • distribution bloc-cyclique bi-dimensionnelle de la matrice • "Owner computes rule" pour placement des calculs 3. Codage : MPI (SMPD sur BLACS) : synchrone par super pas

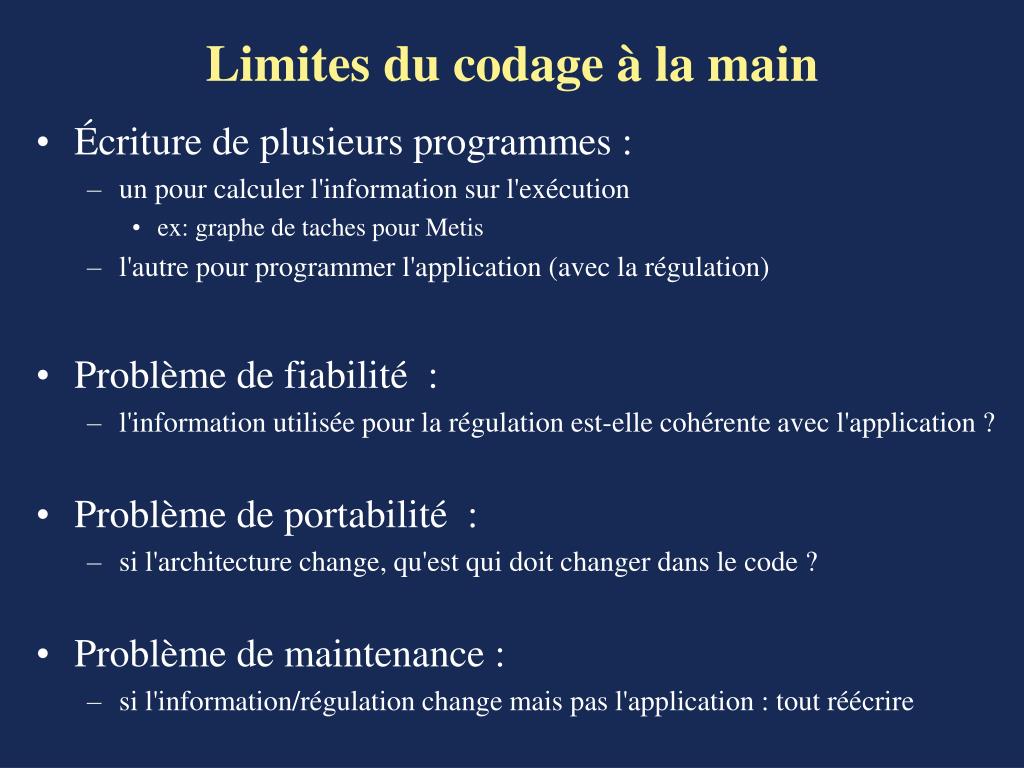

  6. Limites du codage à la main • Écriture de plusieurs programmes : • un pour calculer l'information sur l'exécution • ex: graphe de taches pour Metis • l'autre pour programmer l'application (avec la régulation) • Problème de fiabilité : • l'information utilisée pour la régulation est-elle cohérente avec l'application ? • Problème de portabilité : • si l'architecture change, qu'est qui doit changer dans le code ? • Problème de maintenance : • si l'information/régulation change mais pas l'application : tout réécrire

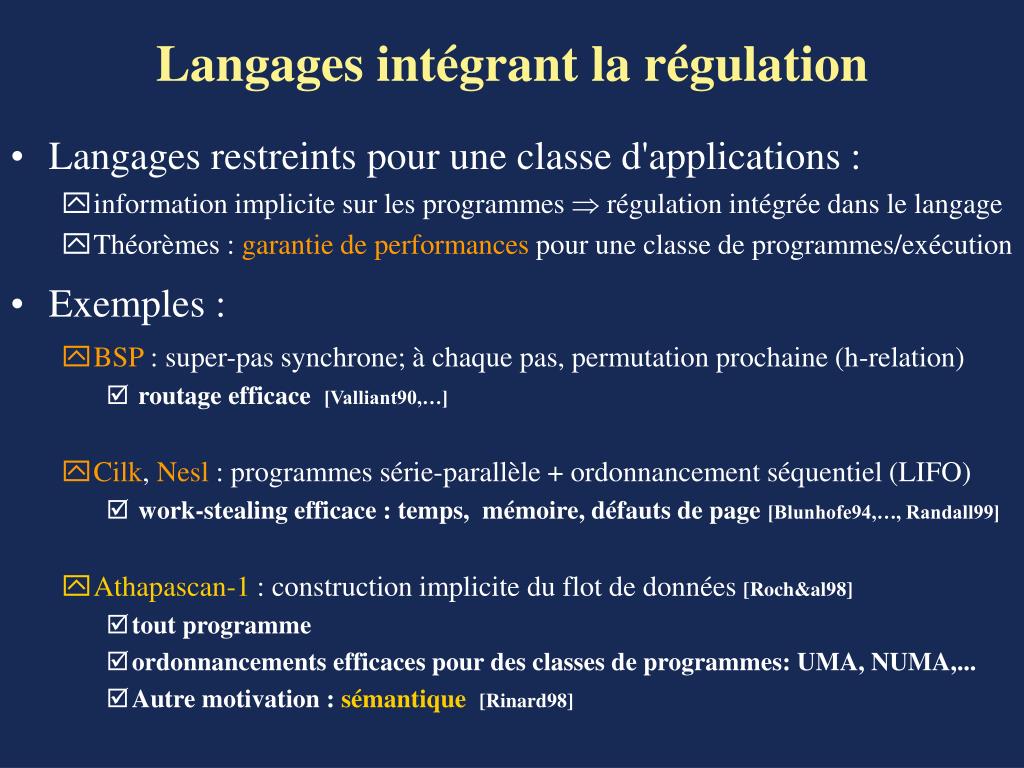

  7. Langages intégrant la régulation • Langages restreints pour une classe d'applications : • information implicite sur les programmes  régulation intégrée dans le langage • Théorèmes : garantie de performances pour une classe de programmes/exécution • Exemples : • BSP : super-pas synchrone; à chaque pas, permutation prochaine (h-relation) • routage efficace [Valliant90,…] • Cilk, Nesl : programmes série-parallèle + ordonnancement séquentiel (LIFO) • work-stealing efficace : temps, mémoire, défauts de page [Blunhofe94,…, Randall99] • Athapascan-1 : construction implicite du flot de données [Roch&al98] • tout programme • ordonnancements efficaces pour des classes de programmes: UMA, NUMA,... • Autre motivation : sémantique [Rinard98]

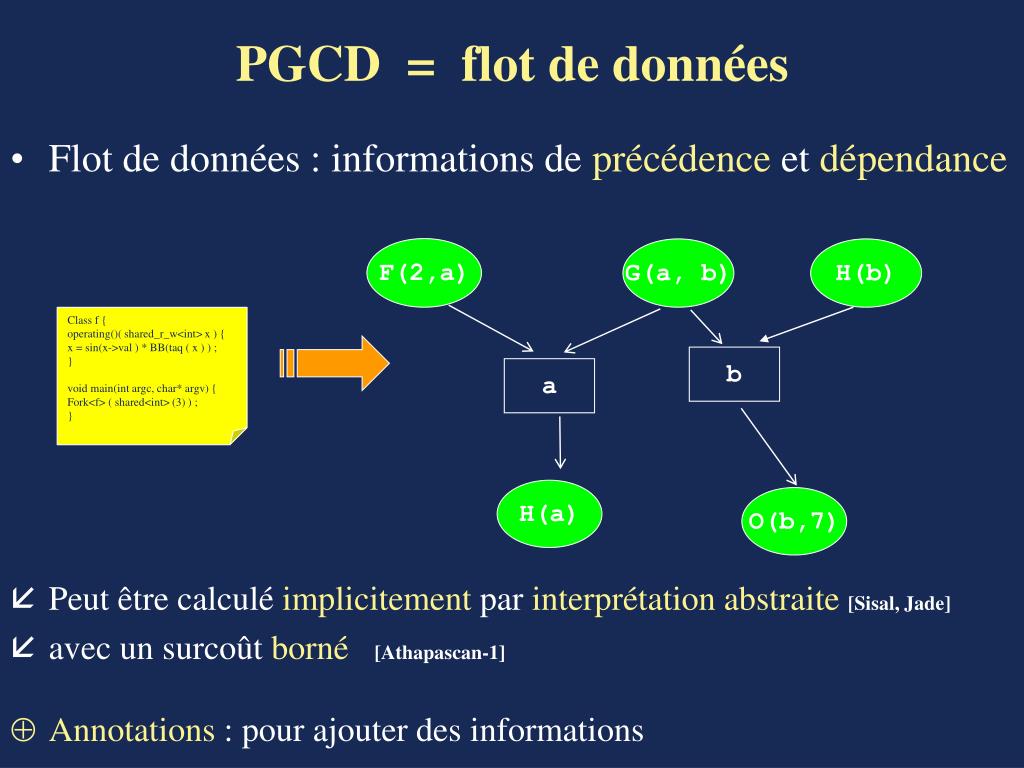

  8. F(2,a) G(a, b) H(b) b a H(a) O(b,7) PGCD = flot de données • Flot de données : informations de précédence et dépendance Class f { operating()( shared_r_w<int> x ) { x = sin(x->val ) * BB(taq ( x ) ) ; } void main(int argc, char* argv) { Fork<f> ( shared<int> (3) ) ; } • Peut être calculé implicitement par interprétation abstraite[Sisal, Jade] • avec un surcoût borné[Athapascan-1] • Annotations : pour ajouter des informations

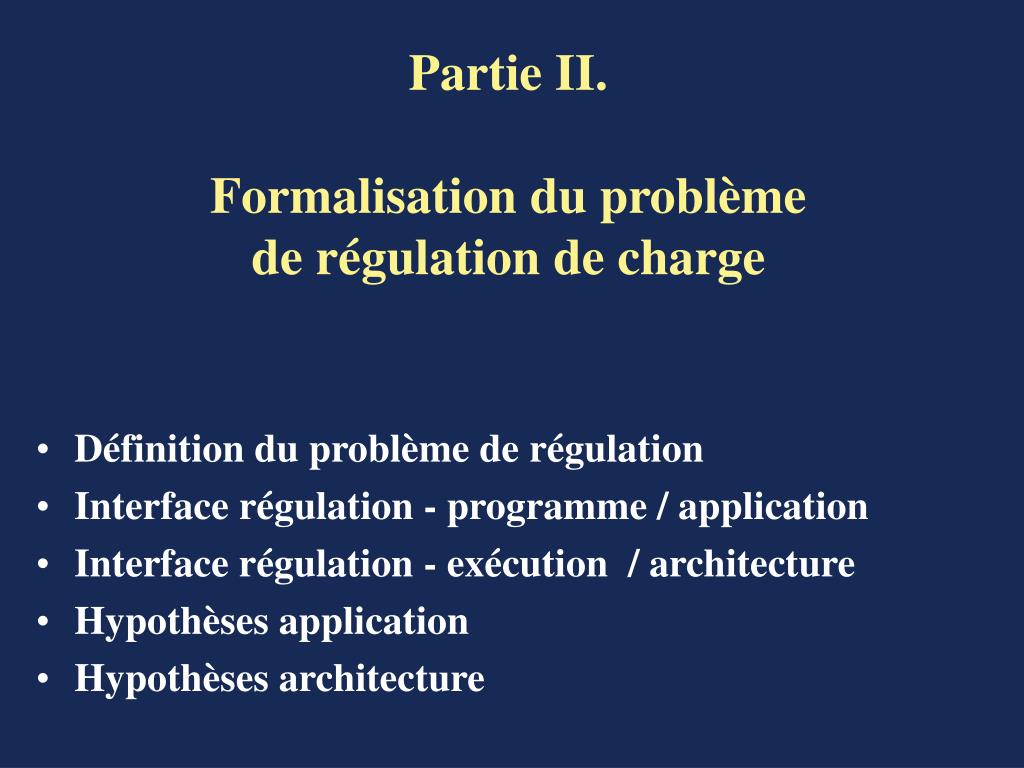

  9. Définition du problème de régulation Interface régulation - programme / application Interface régulation - exécution / architecture Hypothèses application Hypothèses architecture Partie II. Formalisation du problème de régulation de charge

  10. Flot de données Mémoire Temps Définition du problème de régulation Architecture parallèle Programme + Données d ’entrée Interface avec l ’application Interface avec l ’architecture Régulation de charge • Entrée : • un programme A + une donnée x • une machine M • Sortie : • une exécution correcte de A(x) sur M

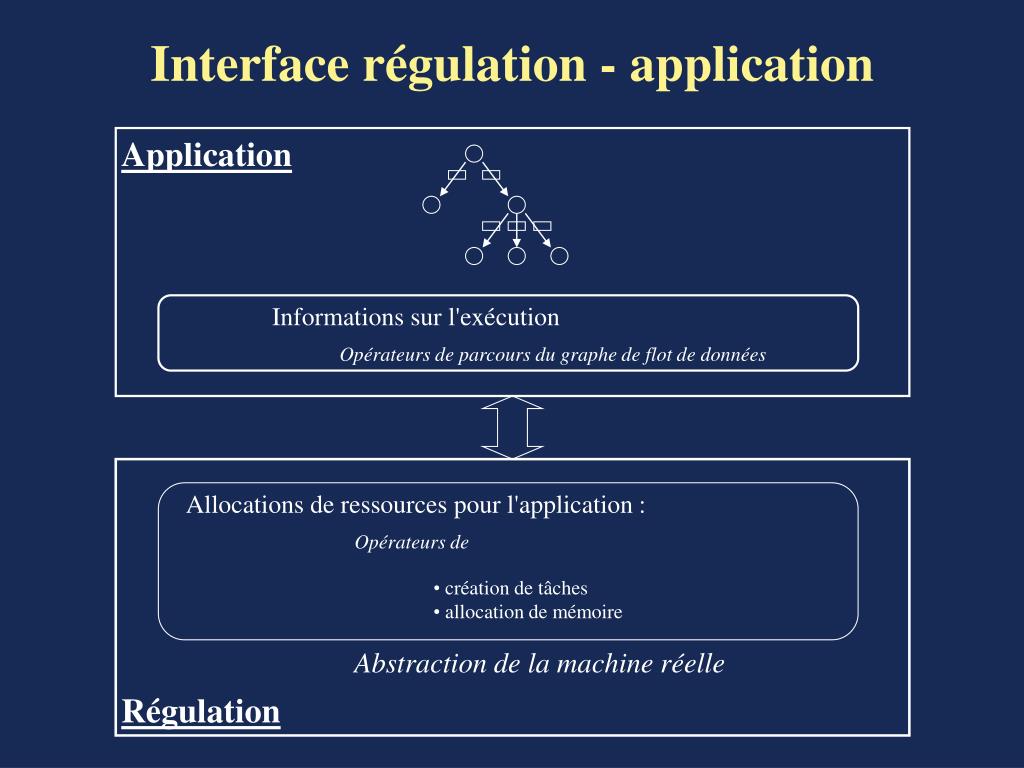

  11. Application Informations sur l'exécution Opérateurs de parcours du graphe de flot de données Allocations de ressources pour l'application : Opérateurs de • création de tâches • allocation de mémoire Abstraction de la machine réelle Régulation Interface régulation - application

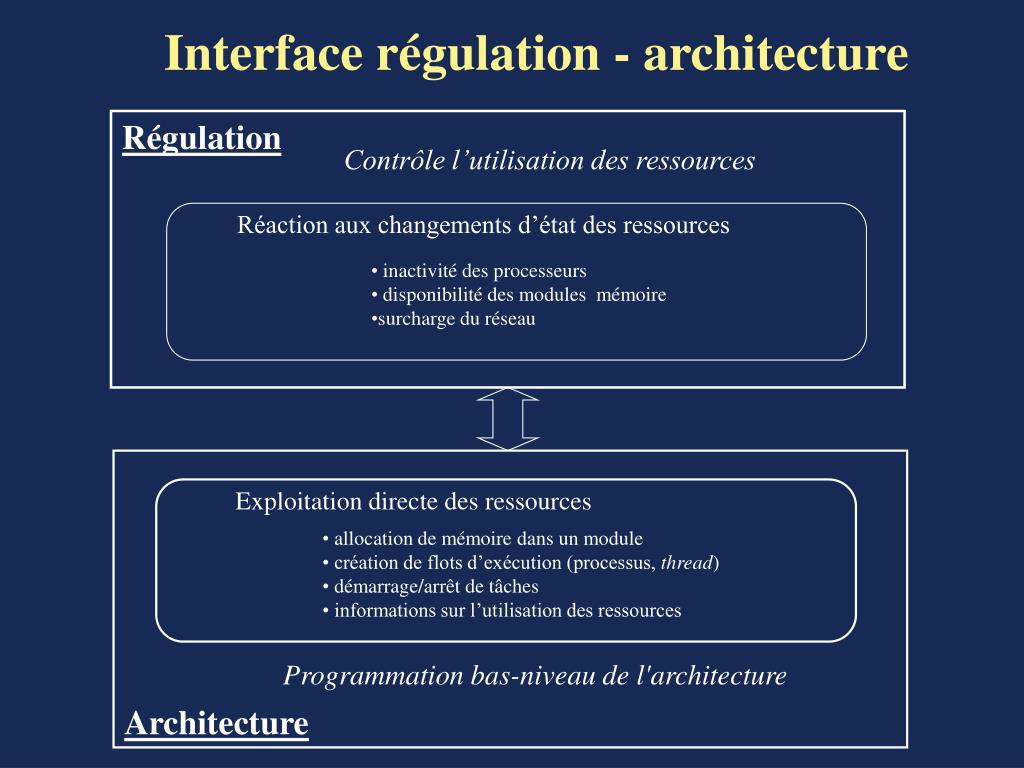

  12. Régulation Contrôle l’utilisation des ressources Réaction aux changements d’état des ressources • inactivité des processeurs • disponibilité des modules mémoire • surcharge du réseau Exploitation directe des ressources • allocation de mémoire dans un module • création de flots d’exécution (processus, thread) • démarrage/arrêt de tâches • informations sur l’utilisation des ressources Programmation bas-niveau de l'architecture Architecture Interface régulation - architecture

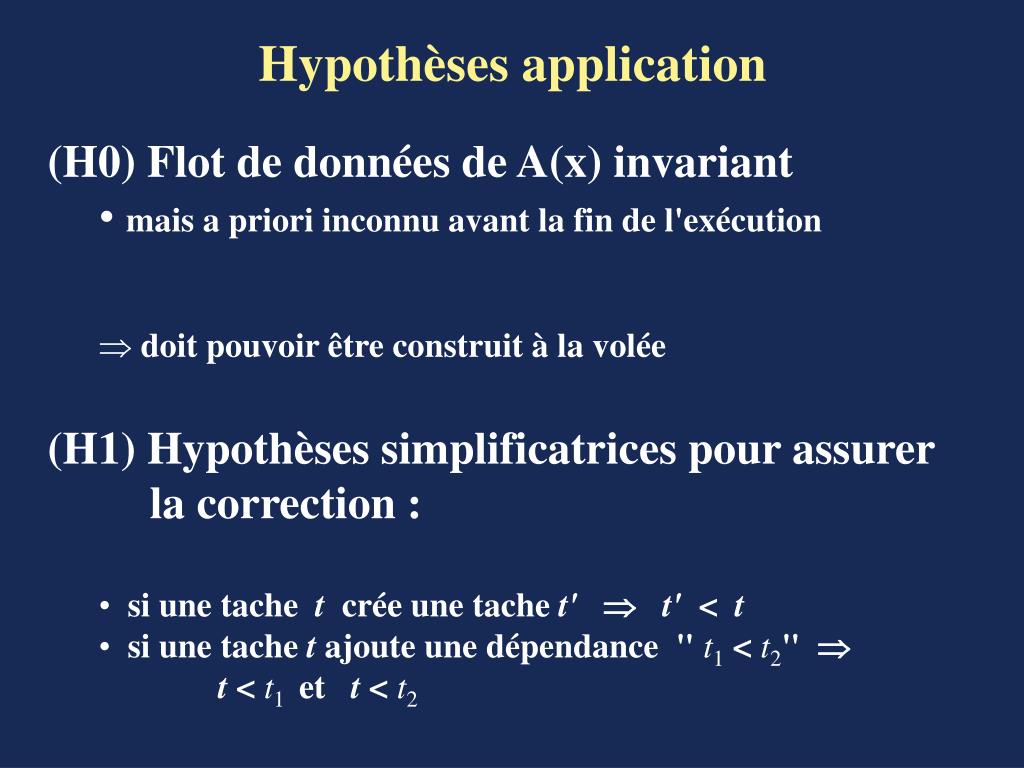

  13. Hypothèses application • (H0) Flot de données de A(x) invariant • mais a priori inconnu avant la fin de l'exécution • doit pouvoir être construit à la volée • (H1) Hypothèses simplificatrices pour assurer • la correction : • si une tache t crée une tache t' t' < t • si une tache t ajoute une dépendance " t1 < t2" t < t1 et t < t2

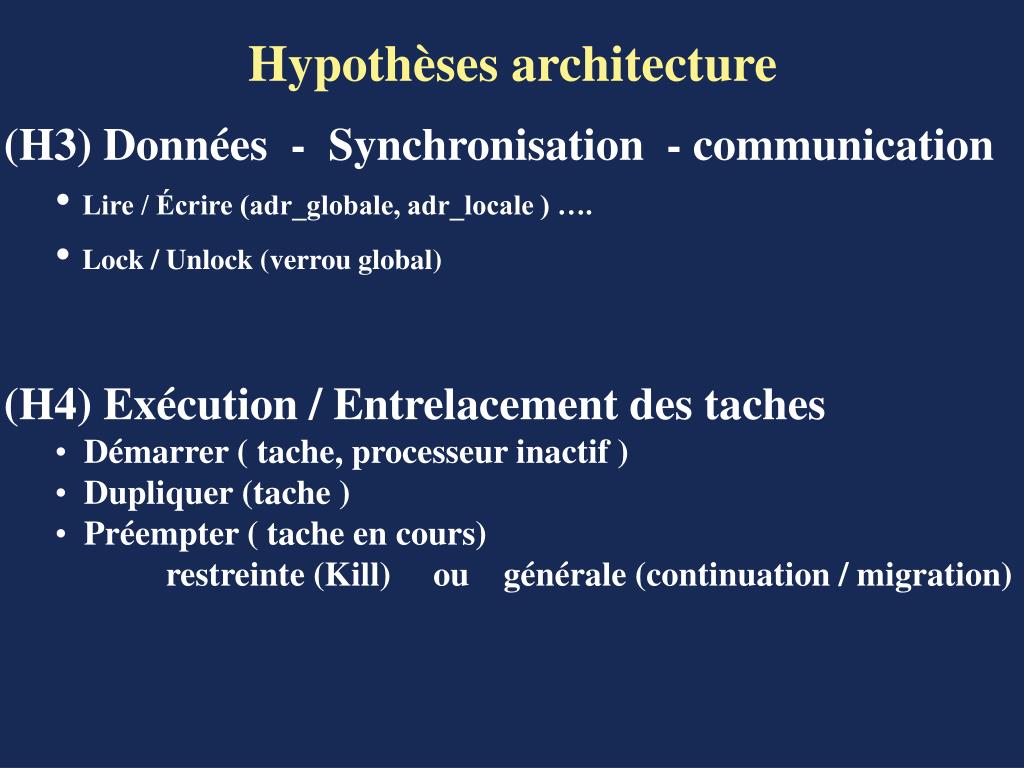

  14. Hypothèses architecture • (H3) Données - Synchronisation - communication • Lire / Écrire (adr_globale, adr_locale ) …. • Lock / Unlock (verrou global) • (H4) Exécution / Entrelacement des taches • Démarrer ( tache, processeur inactif ) • Dupliquer (tache ) • Préempter ( tache en cours) restreinte (Kill) ou générale (continuation / migration)

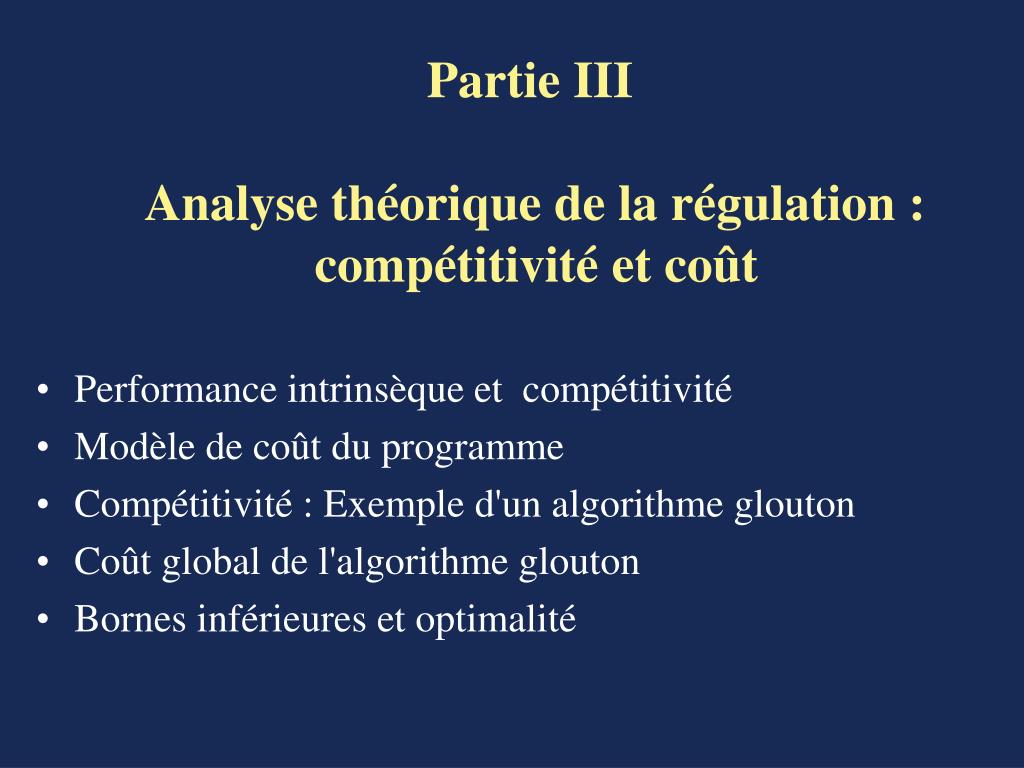

  15. Performance intrinsèque et compétitivité Modèle de coût du programme Compétitivité : Exemple d'un algorithme glouton Coût global de l'algorithme glouton Bornes inférieures et optimalité Partie III Analyse théorique de la régulation : compétitivité et coût

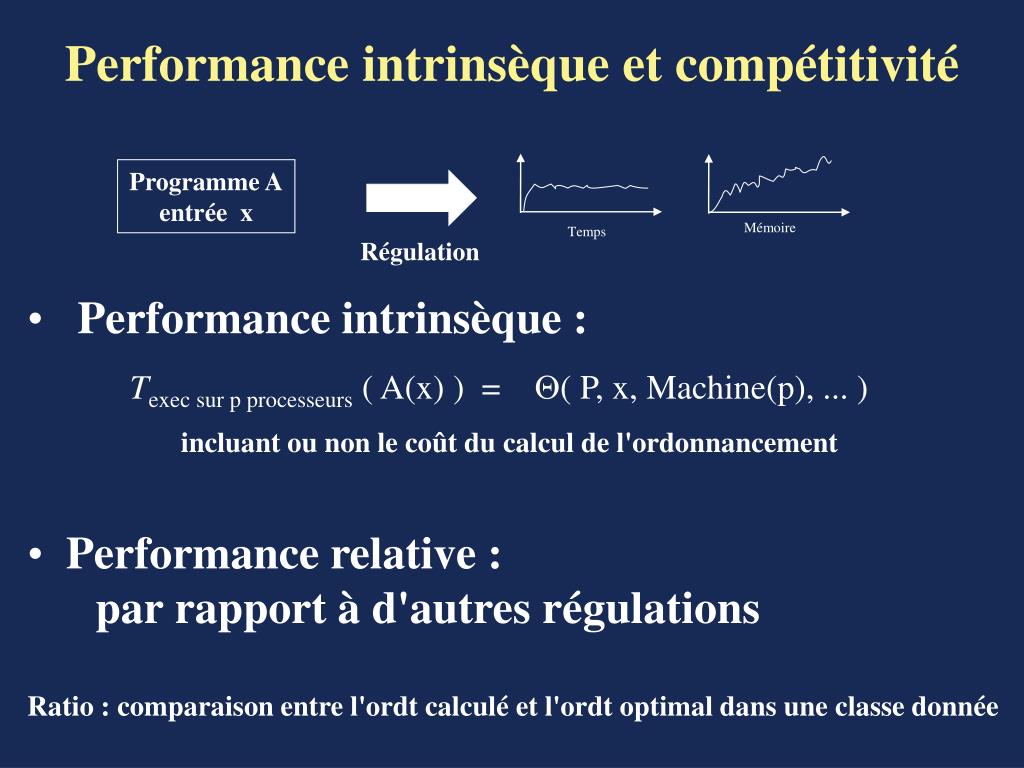

  16. Mémoire Temps Performance intrinsèque et compétitivité Programme A entrée x Régulation • Performance intrinsèque :Texec sur p processeurs ( A(x) ) = ( P, x, Machine(p), ... ) incluant ou non le coût du calcul de l'ordonnancement • Performance relative : par rapport à d'autres régulationsRatio : comparaison entre l'ordt calculé et l'ordt optimal dans une classe donnée

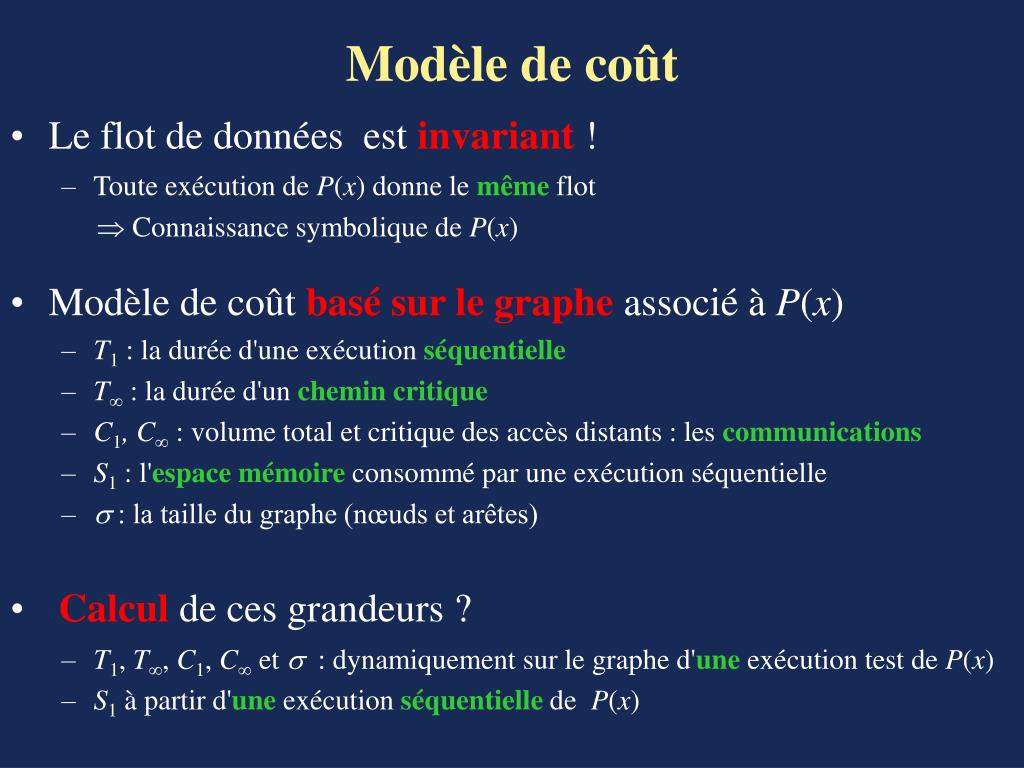

  17. Le flot de données est invariant ! • Toute exécution de P(x) donne le même flot  Connaissance symbolique de P(x) • Modèle de coûtbasé sur le grapheassocié à P(x) • T1 : la durée d'une exécution séquentielle • T : la durée d'un chemin critique • C1, C : volume total et critique des accès distants : les communications • S1 : l'espace mémoire consommé par une exécution séquentielle •  : la taille du graphe (nœuds et arêtes) • Calcul de ces grandeurs ? • T1, T, C1, Cet: dynamiquement sur le graphe d'une exécution test de P(x) • S1 à partir d'une exécution séquentielle de P(x) Modèle de coût

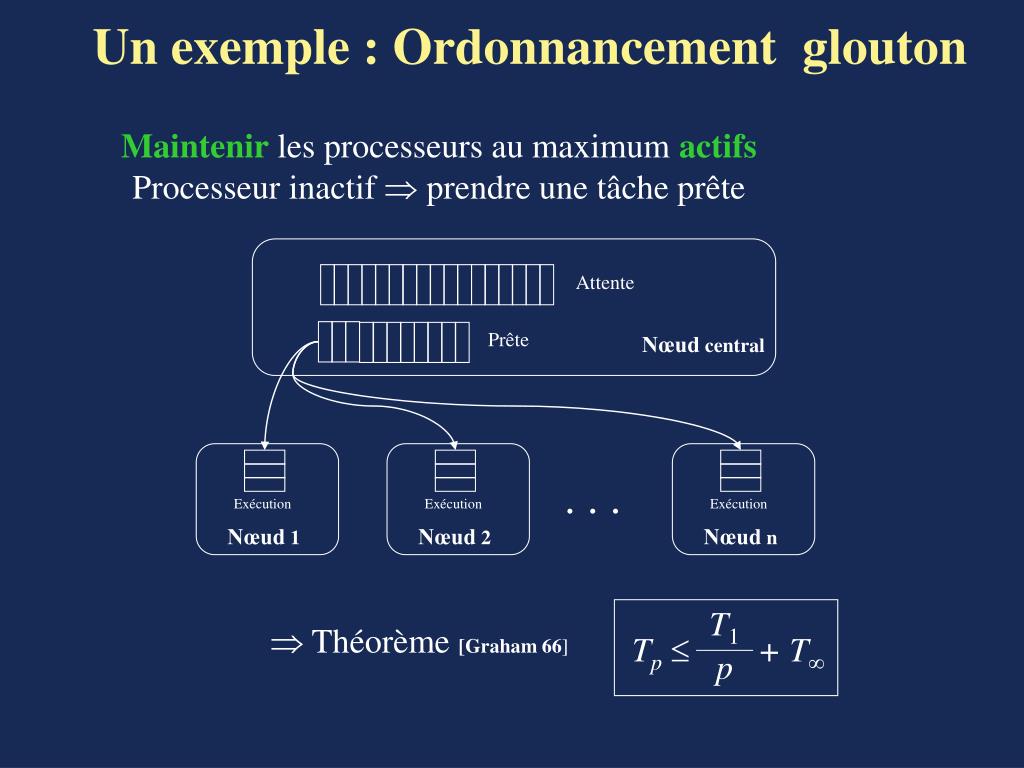

  18. Attente Prête Nœud central . . . Exécution Exécution Exécution Nœud 1 Nœud 2 Nœud n T1 Tp + T p Un exemple : Ordonnancement glouton • Maintenir les processeurs au maximum actifs • Processeur inactif  prendre une tâche prête •  Théorème [Graham 66]

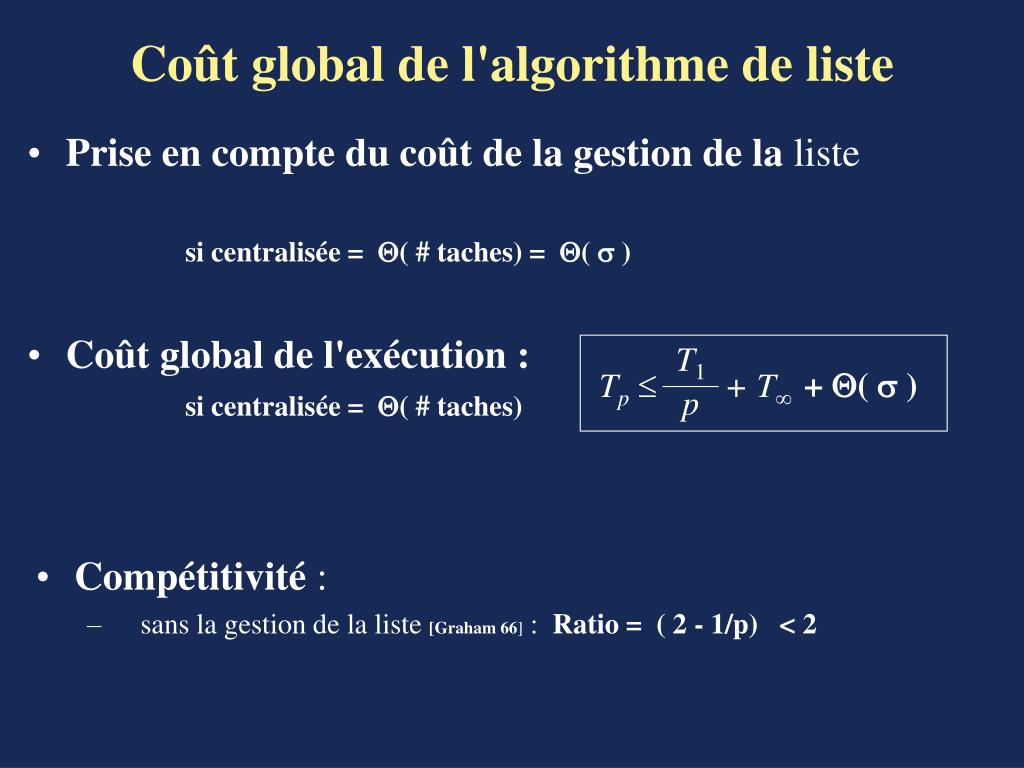

  19. Compétitivité : • sans la gestion de la liste [Graham 66] : Ratio = ( 2 - 1/p) < 2 • Coût global de l'exécution :si centralisée = ( # taches) • Prise en compte du coût de la gestion de la listesi centralisée = ( # taches) = (  ) T1 Tp + T p Coût global de l'algorithme de liste + (  )

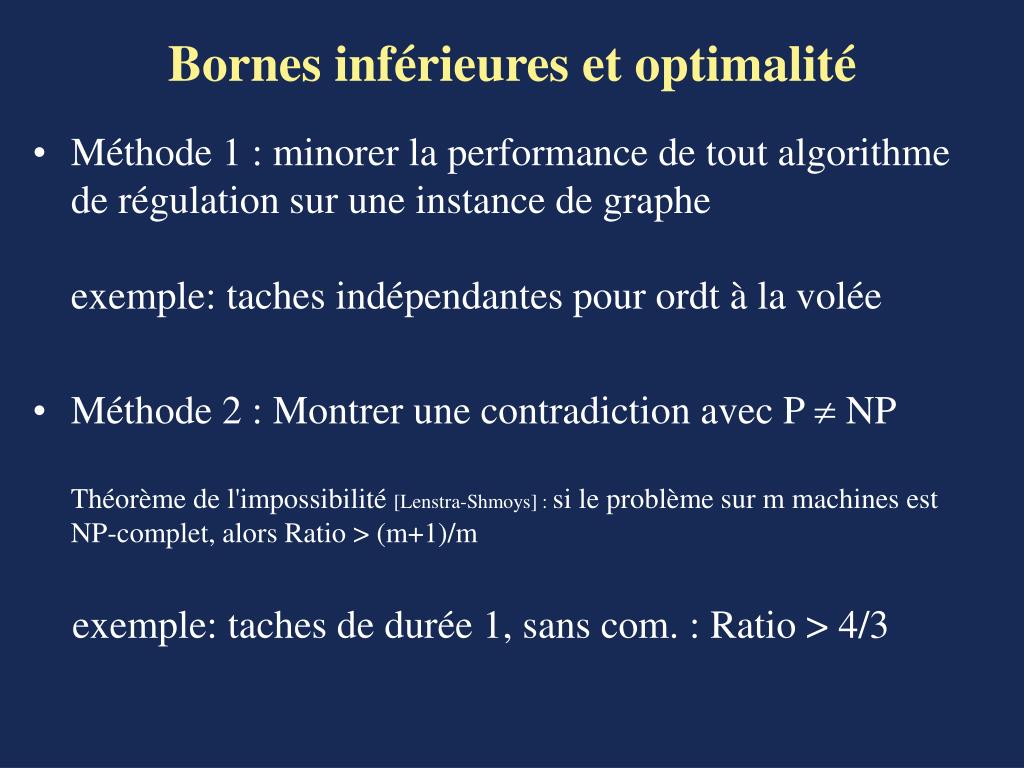

  20. Méthode 1 : minorer la performance de tout algorithme de régulation sur une instance de grapheexemple: taches indépendantes pour ordt à la volée Méthode 2 : Montrer une contradiction avec P  NPThéorème de l'impossibilité [Lenstra-Shmoys] : si le problème sur m machines est NP-complet, alors Ratio > (m+1)/m exemple: taches de durée 1, sans com. : Ratio > 4/3 Bornes inférieures et optimalité

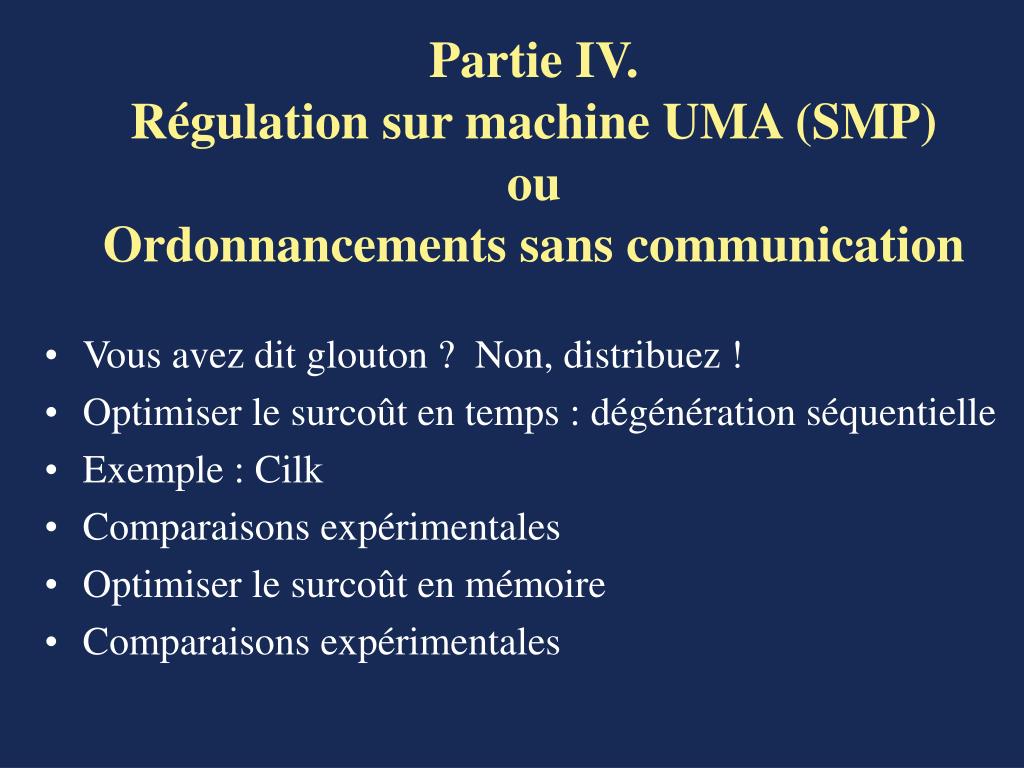

  21. Vous avez dit glouton ? Non, distribuez ! Optimiser le surcoût en temps : dégénération séquentielle Exemple : Cilk Comparaisons expérimentales Optimiser le surcoût en mémoire Comparaisons expérimentales Partie IV. Régulation sur machine UMA (SMP)ouOrdonnancements sans communication

  22. Distribuer la liste des taches : Localement : gestion des taches créées/exécutées sur le processeur Si inactivité : vol de tache(s) sur un autre processeur Contention pour l'accès a la liste locale : éviter les prises de verrouVerrou arithmétique [Dikjstra,...][Cilk,..] Exemple : stratégie FIFO : accès locaux en tête -- vol en queue . . . Attente Exécution Attente Exécution Attente Exécution Prête Prête Prête Nœud 1 Nœud 2 Nœud n Vous avez dit glouton ? Non, distribuez !

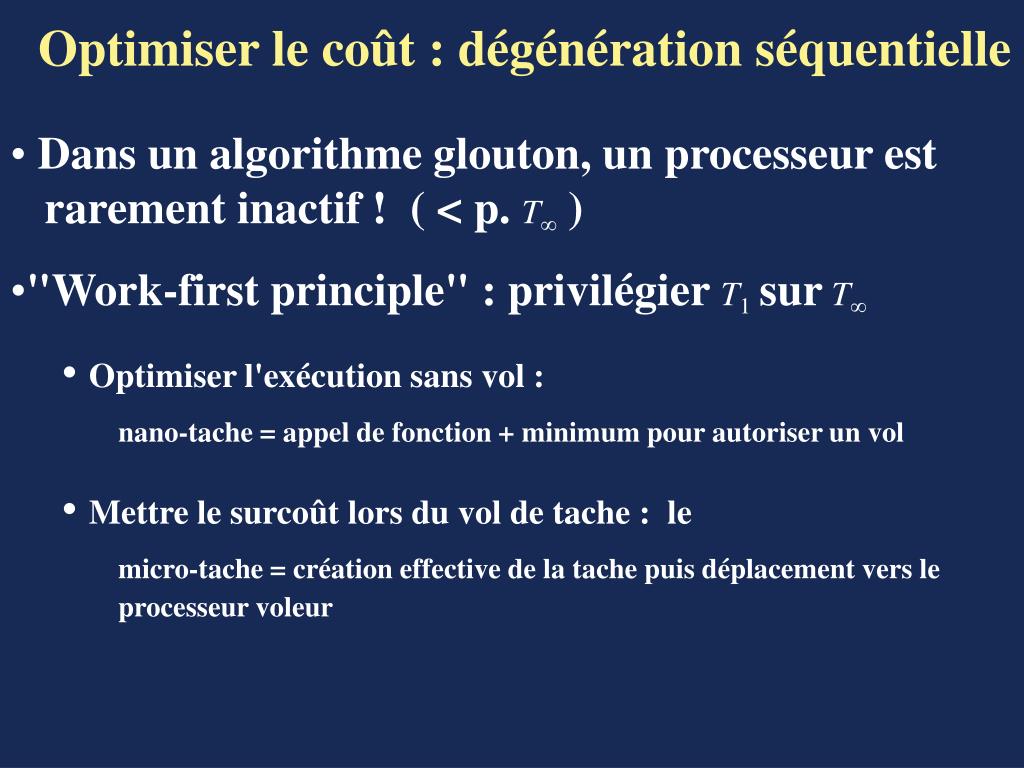

  23. Optimiser le coût : dégénération séquentielle • Dans un algorithme glouton, un processeur est rarement inactif ! ( < p. T ) • "Work-first principle" : privilégier T1surT • Optimiser l'exécution sans vol :nano-tache = appel de fonction + minimum pour autoriser un vol • Mettre le surcoût lors du vol de tache : lemicro-tache = création effective de la tache puis déplacement vers le processeur voleur

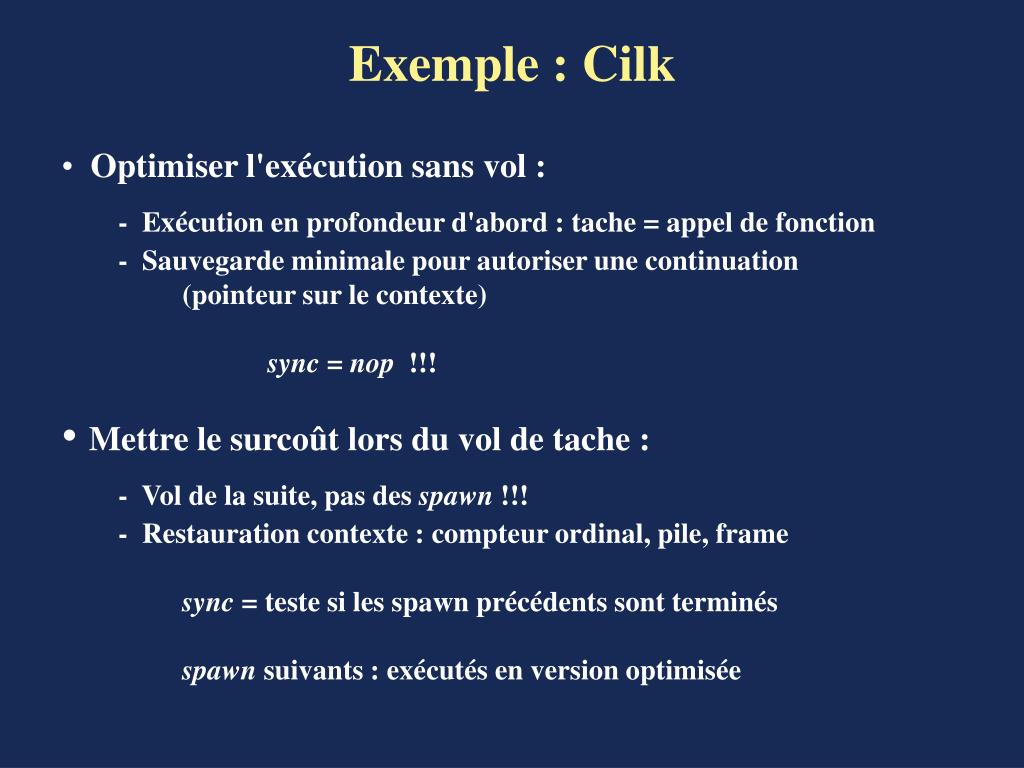

  24. Exemple : Cilk • Optimiser l'exécution sans vol :- Exécution en profondeur d'abord : tache = appel de fonction - Sauvegarde minimale pour autoriser une continuation (pointeur sur le contexte)sync = nop !!! • Mettre le surcoût lors du vol de tache : - Vol de la suite, pas des spawn !!! - Restauration contexte : compteur ordinal, pile, framesync = teste si les spawn précédents sont terminés spawn suivants : exécutés en version optimisée

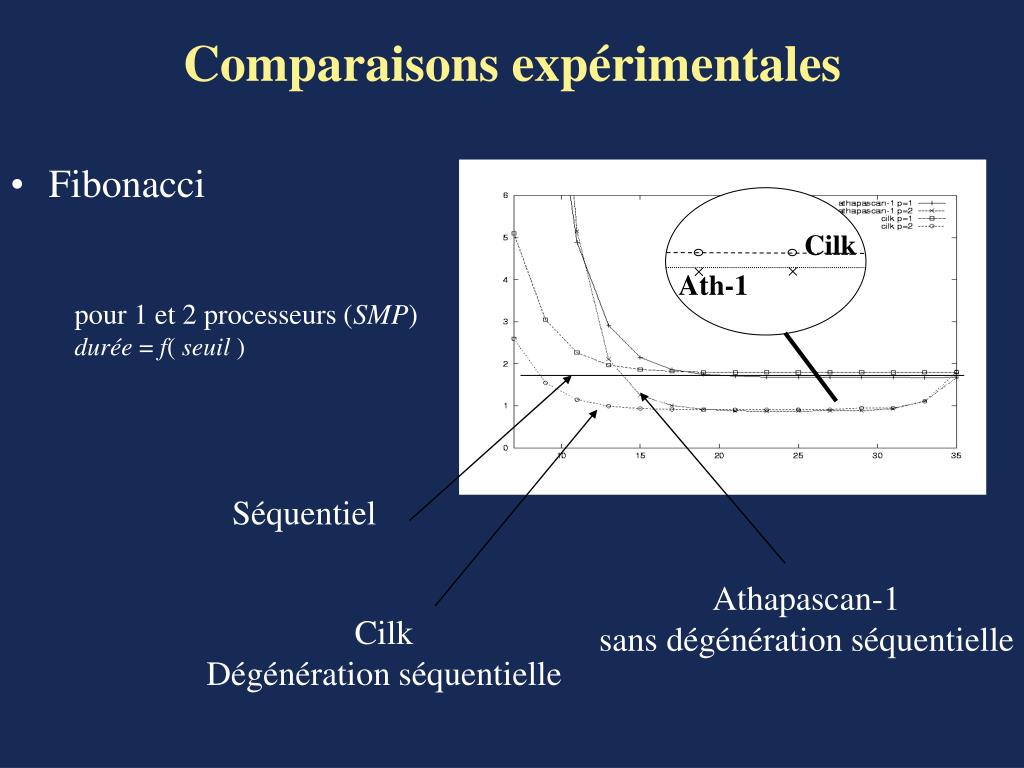

  25. Fibonacci pour 1 et 2 processeurs (SMP) durée = f( seuil ) Cilk   Ath-1 Comparaisons expérimentales Séquentiel Athapascan-1 sans dégénération séquentielle Cilk Dégénération séquentielle

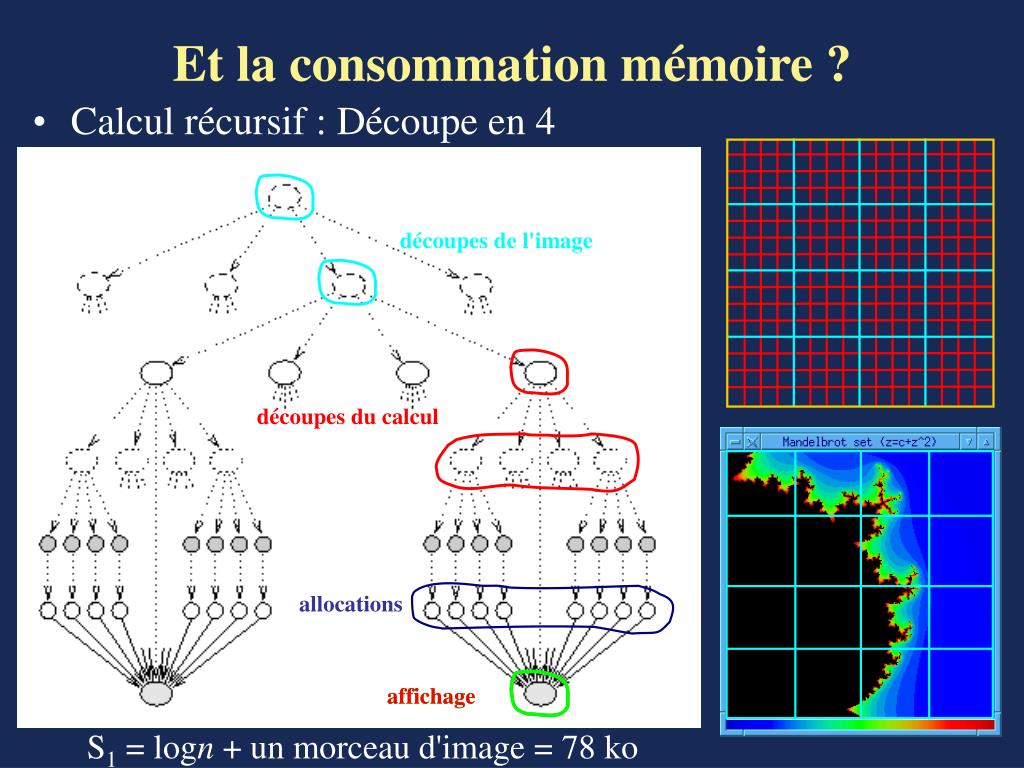

  26. allocations S1 = logn + un morceau d'image = 78 ko Et la consommation mémoire ? • Calcul récursif : Découpe en 4 découpes de l'image découpes du calcul affichage affichage

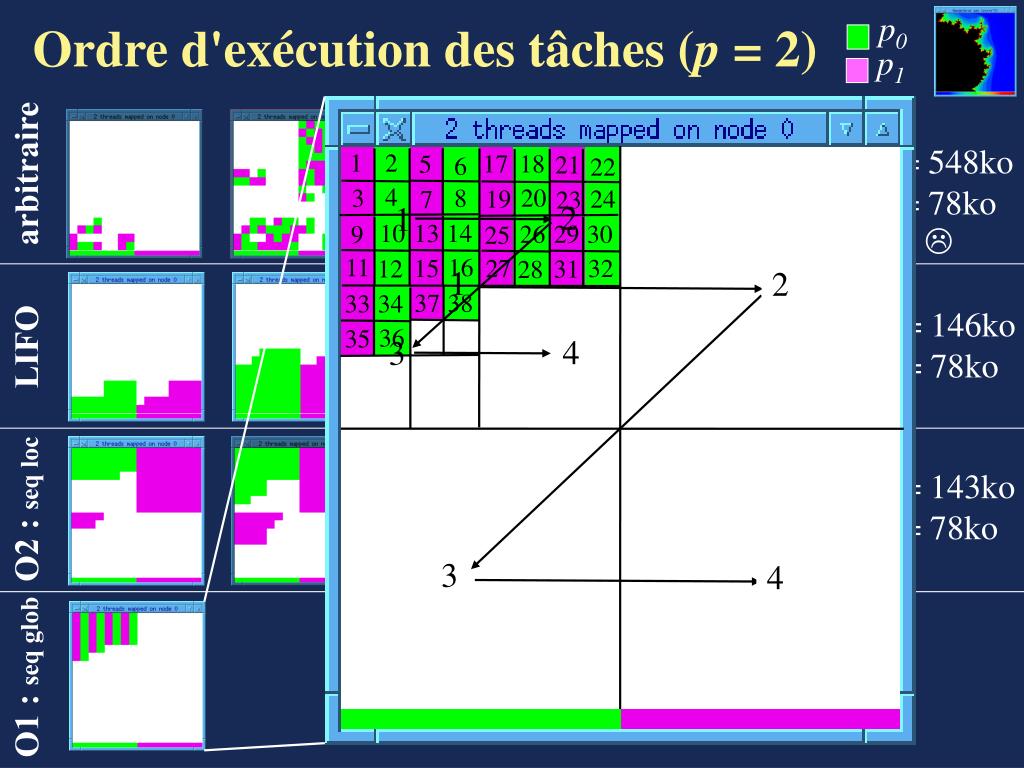

  27. p0 p1 S2 = 548ko S1 = 78ko  Ordre d'exécution des tâches (p = 2) arbitraire S2 = 146ko S1 = 78ko LIFO

  28. p0 p1 S2 = 548ko S1 = 78ko arbitraire  S2 = 146ko S1 = 78ko LIFO Ordre d'exécution des tâches (p = 2) S2 = 143ko S1 = 78ko O2 : seq loc O1 : seq glob

  29. p0 p1 S2 = 548ko S1 = 78ko 17 18 21 22 arbitraire 20 19 24 23 2 1 33 13 34 14 26 29 30 25  36 16 35 15 27 32 31 28 1 2 37 38 S2 = 146ko S1 = 78ko LIFO 4 3 S2 = 143ko S1 = 78ko O2 : seq loc 3 4 Ordre d'exécution des tâches (p = 2) 1 2 5 6 4 3 8 7 10 9 11 12 O1 : seq glob

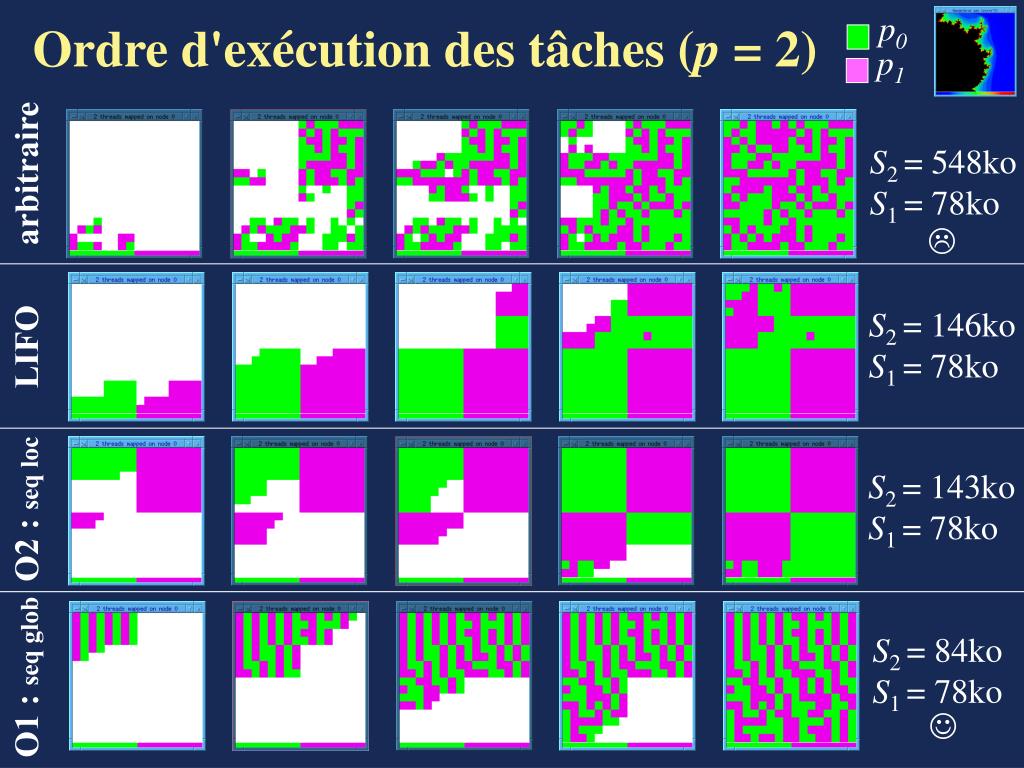

  30. p0 p1 S2 = 548ko S1 = 78ko  S2 = 146ko S1 = 78ko LIFO S2 = 143ko S1 = 78ko O2 : seq loc S2 = 84ko S1 = 78ko O1 : seq glob  Ordre d'exécution des tâches (p = 2) arbitraire

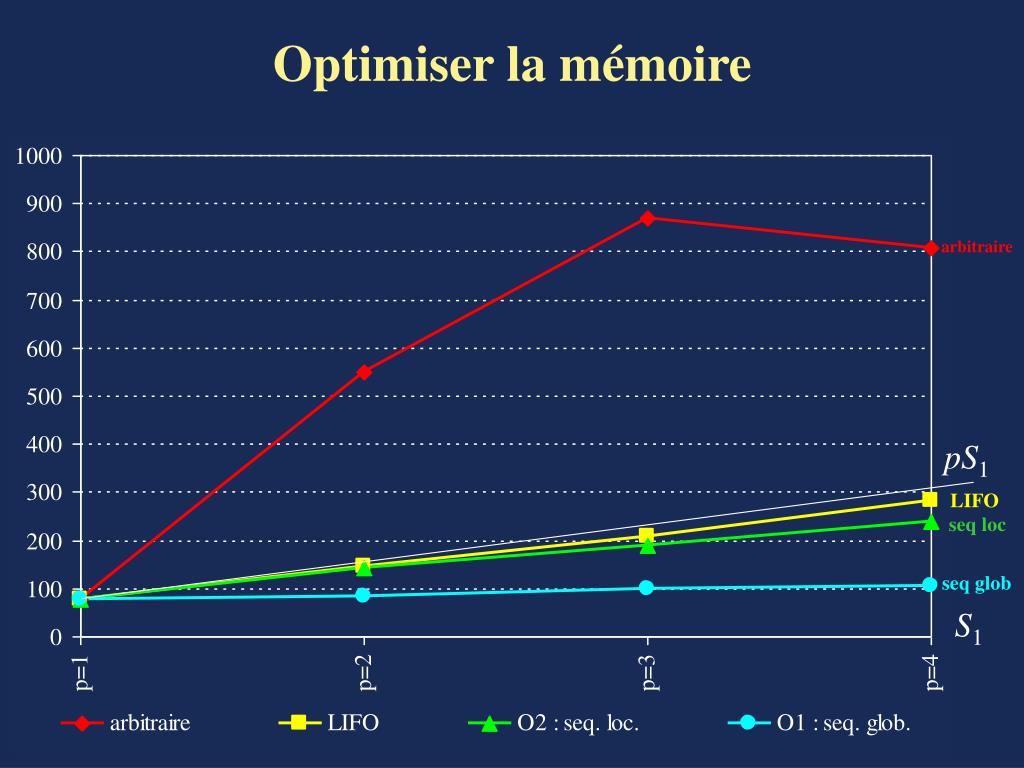

  31. arbitraire pS1 LIFO seq loc seq glob S1 Optimiser la mémoire

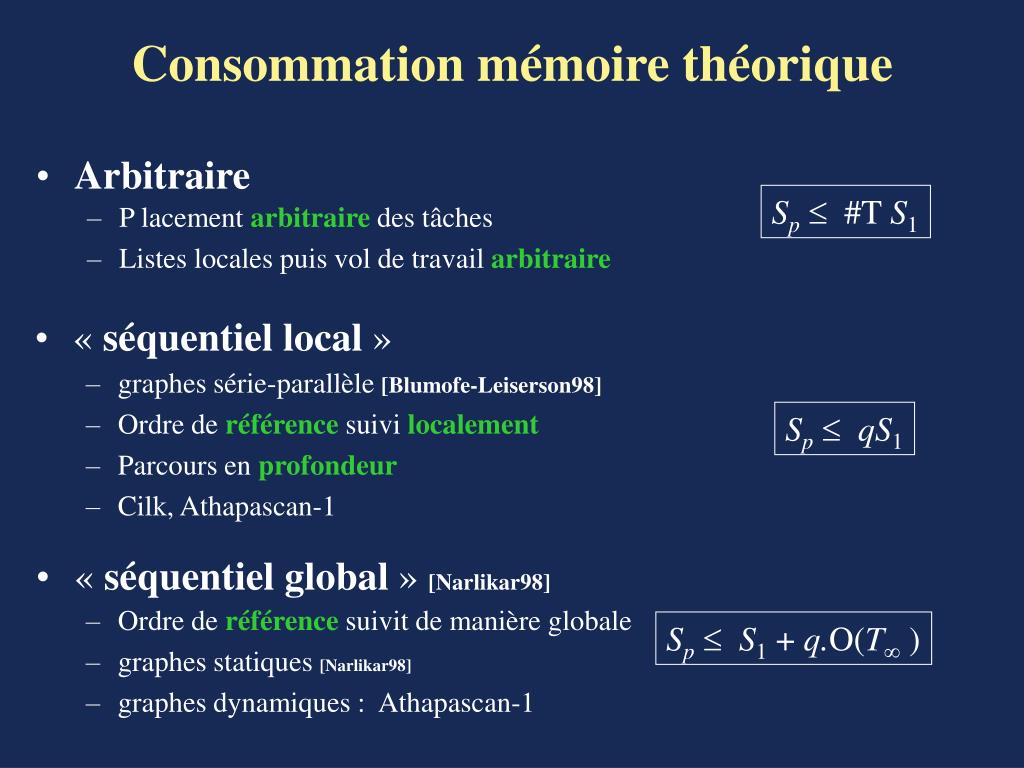

  32. Sp #T S1 • P lacement arbitraire des tâches • Listes locales puis vol de travail arbitraire • graphes série-parallèle [Blumofe-Leiserson98] • Ordre de référence suivi localement • Parcours en profondeur • Cilk, Athapascan-1 SpqS1 • Ordre de référence suivit de manière globale • graphes statiques [Narlikar98] • graphes dynamiques : Athapascan-1 SpS1 + q.O(T ) Consommation mémoire théorique • Arbitraire • « séquentiel local » • « séquentiel global » [Narlikar98]

  33. Compromis temps/mémoire • Arbitraire • Placement arbitraire des tâches : surcoût très faible • Beaucoup de messages : 1800 tâches migrées (sur 2405) pour p=4 • LIFO • Vol de travail arbitraire : peu de vols • Peu de messages : 240 tâches migrées (sur 2405) pour p=4 • « séquentiel local » • Vol de travail arbitraire : peu de vols • Peu de messages : 240 tâches migrées (sur 2405) pour p=4 • Parcours en profondeur : léger surcoût • « séquentiel global » • Ordre de référence maintenu de manière globale : + h q/p O(s ) • Beaucoup de messages : 1850tâches migrées (sur 2405) pour p=4

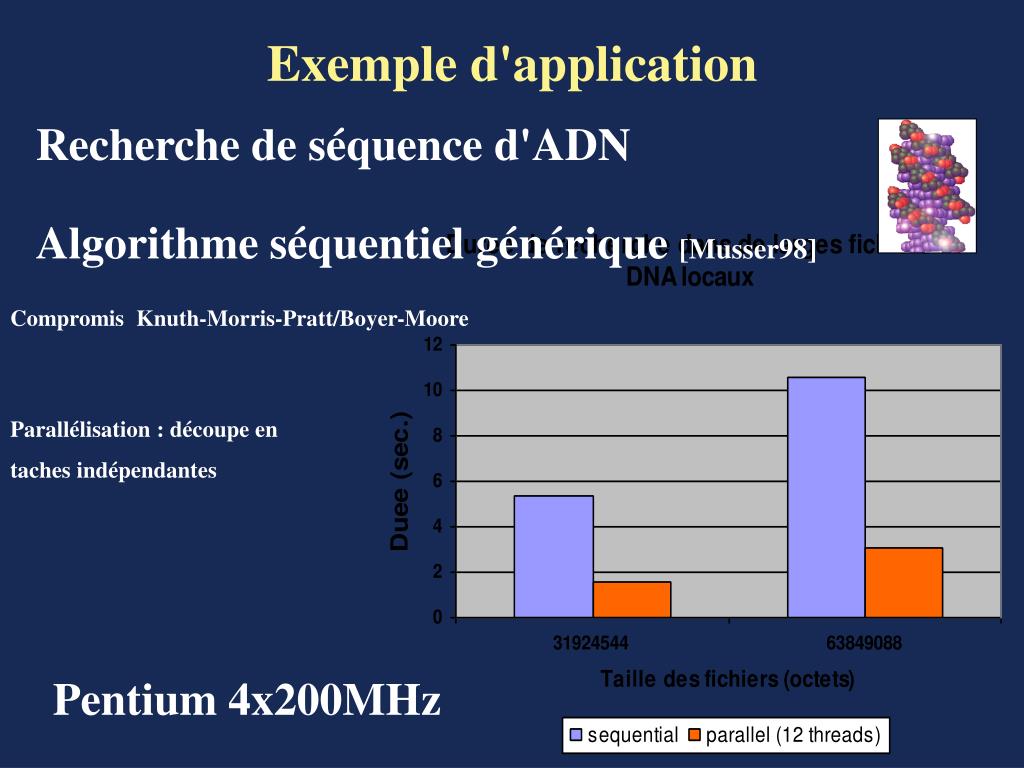

  34. Exemple d'application Recherche de séquence d'ADN Algorithme séquentiel générique [Musser98] Compromis Knuth-Morris-Pratt/Boyer-Moore Parallélisation : découpe en taches indépendantes Pentium 4x200MHz

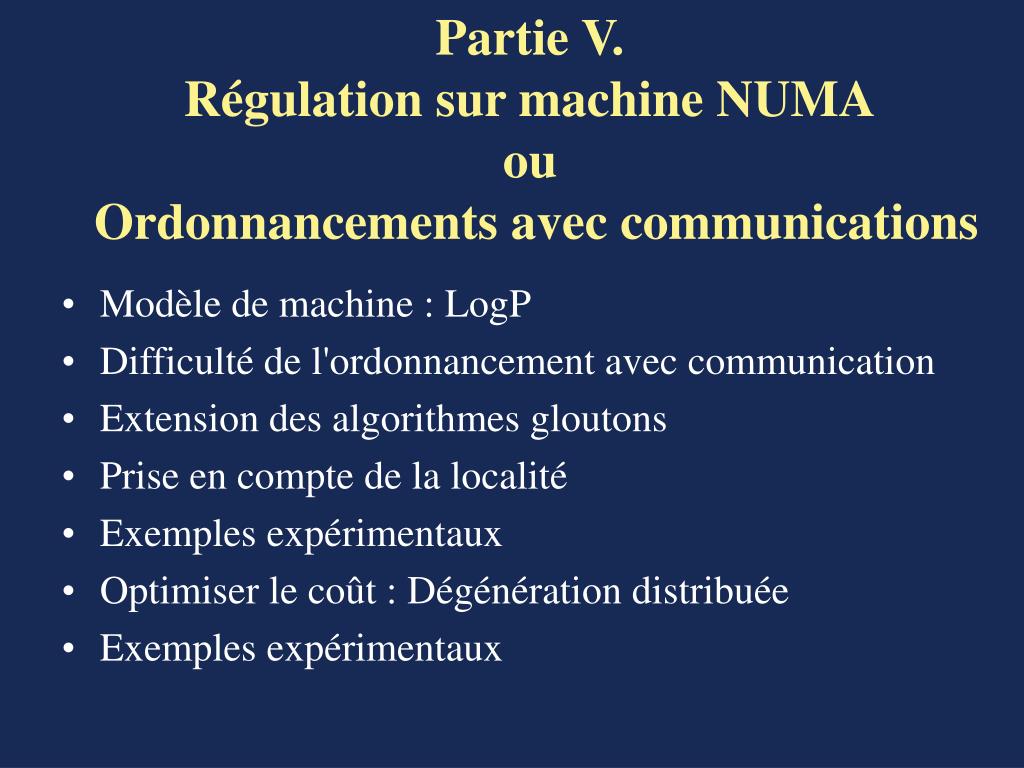

  35. Modèle de machine : LogP Difficulté de l'ordonnancement avec communication Extension des algorithmes gloutons Prise en compte de la localité Exemples expérimentaux Optimiser le coût : Dégénération distribuée Exemples expérimentaux Partie V. Régulation sur machine NUMAou Ordonnancements avec communications

  36. Modèle de machine : LogP

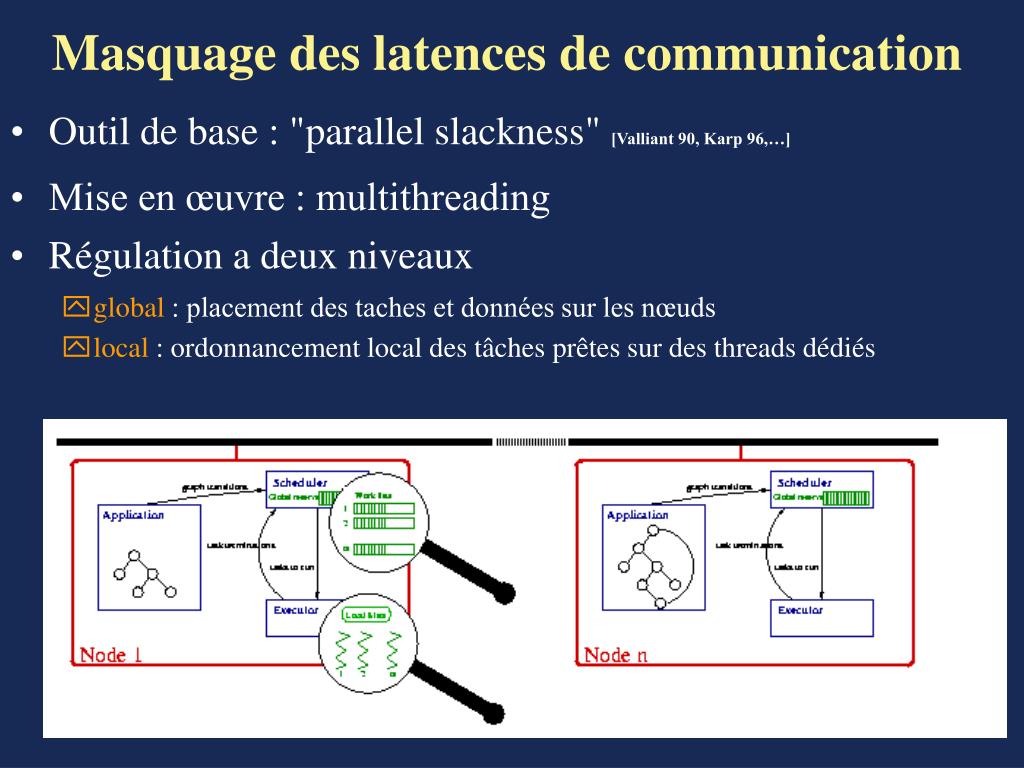

  37. Masquage des latences de communication • Outil de base : "parallel slackness" [Valliant 90, Karp 96,…] • Mise en œuvre : multithreading • Régulation a deux niveaux • global : placement des taches et données sur les nœuds • local : ordonnancement local des tâches prêtes sur des threads dédiés

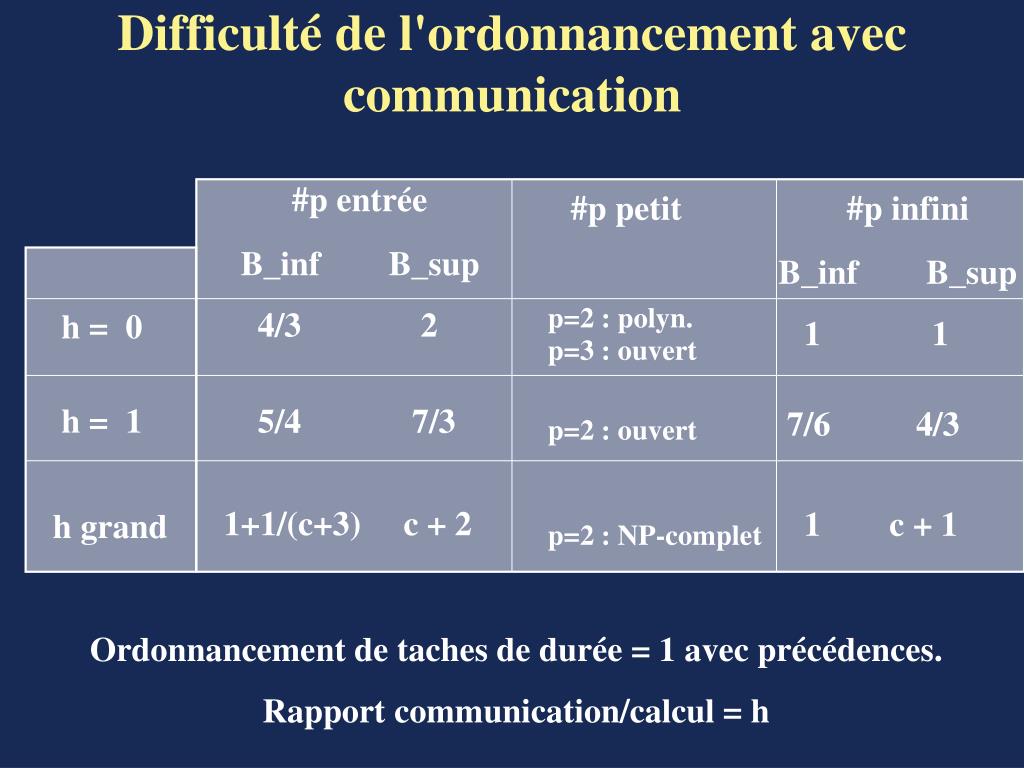

  38. Difficulté de l'ordonnancement avec communication #p entrée B_inf B_sup 4/3 2 5/4 7/3 1+1/(c+3) c + 2 #p petit p=2 : polyn. p=3 : ouvert p=2 : ouvert p=2 : NP-complet #p infini B_inf B_sup 1 1 7/6 4/3 1 c + 1 h = 0 h = 1 h grand Ordonnancement de taches de durée = 1 avec précédences. Rapport communication/calcul = h

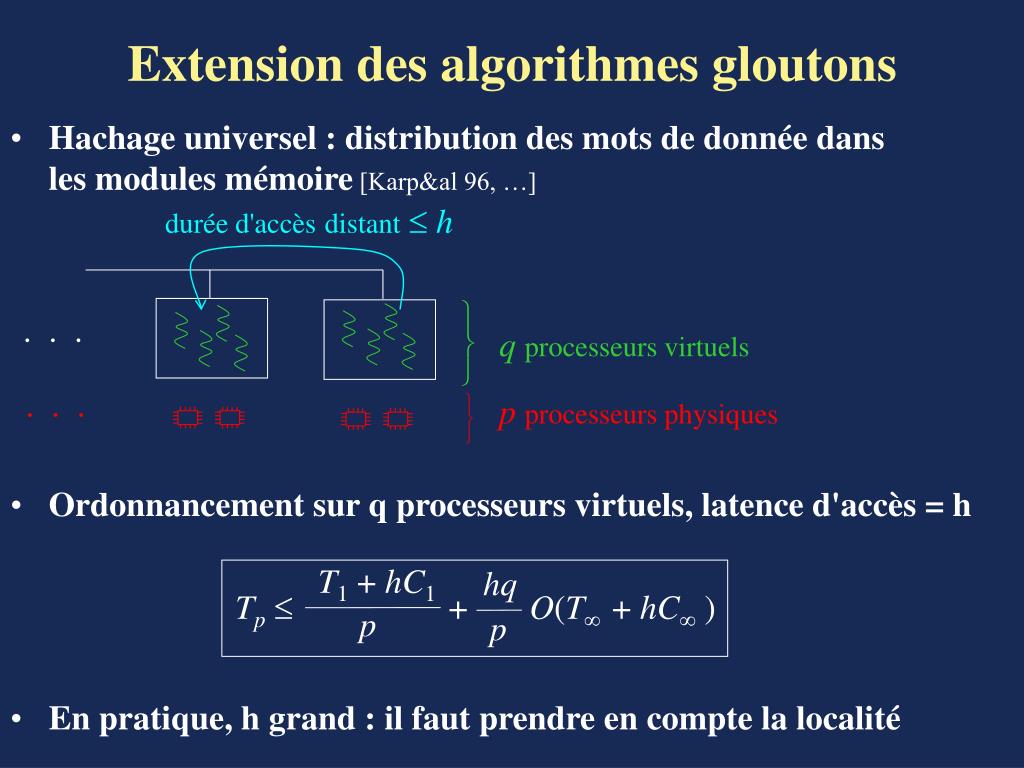

  39. T1 + hC1 p durée d'accèsdistant h Tp + O(T + hC )  . . . qprocesseurs virtuels hq  p . . . pprocesseurs physiques Extension des algorithmes gloutons • Hachage universel : distribution des mots de donnée dansles modules mémoire [Karp&al 96, …] • Ordonnancement sur q processeurs virtuels, latence d'accès = h • En pratique, h grand : il faut prendre en compte la localité

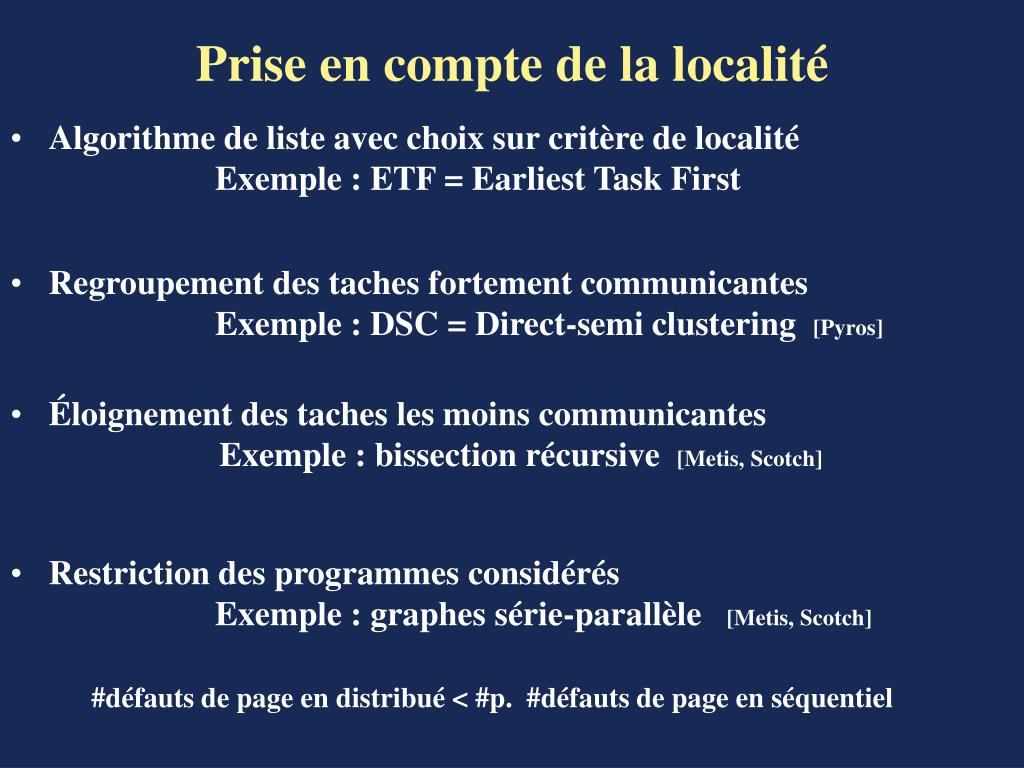

  40. Prise en compte de la localité • Algorithme de liste avec choix sur critère de localité Exemple : ETF = Earliest Task First • Regroupement des taches fortement communicantes Exemple : DSC = Direct-semi clustering [Pyros] • Éloignement des taches les moins communicantes Exemple : bissection récursive [Metis, Scotch] • Restriction des programmes considérés Exemple : graphes série-parallèle [Metis, Scotch]#défauts de page en distribué < #p. #défauts de page en séquentiel

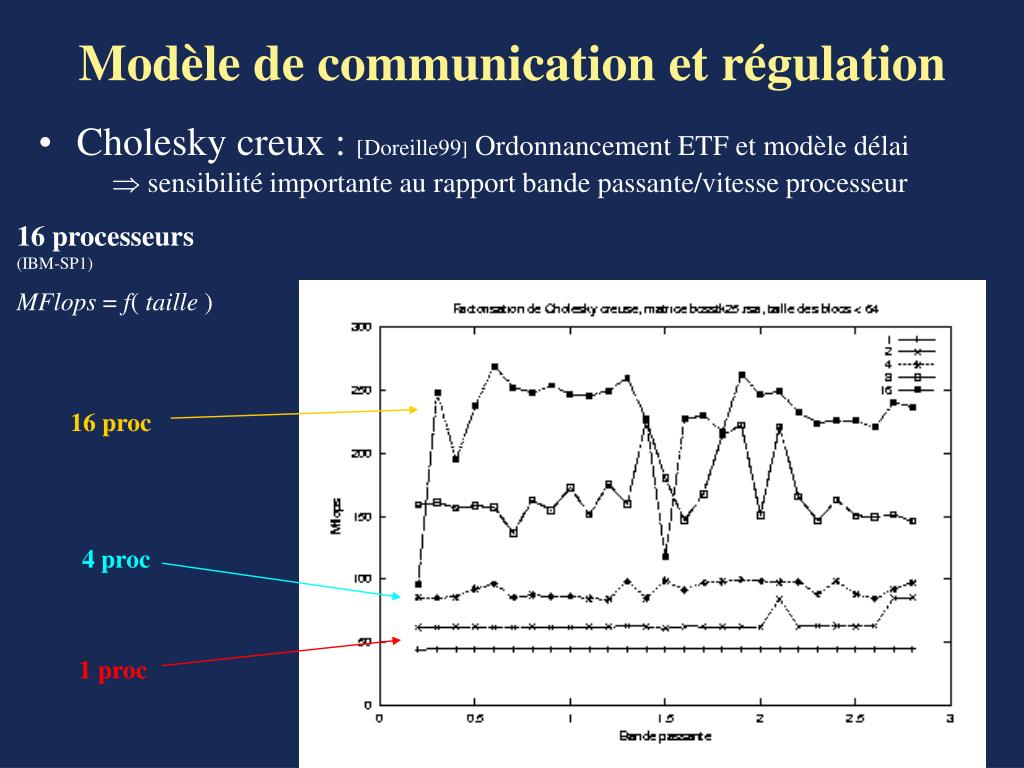

  41. Modèle de communication et régulation • Cholesky creux : [Doreille99] Ordonnancement ETF et modèle délai  sensibilité importante au rapport bande passante/vitesse processeur 16 processeurs (IBM-SP1) MFlops = f( taille ) 16 proc 4 proc 1 proc

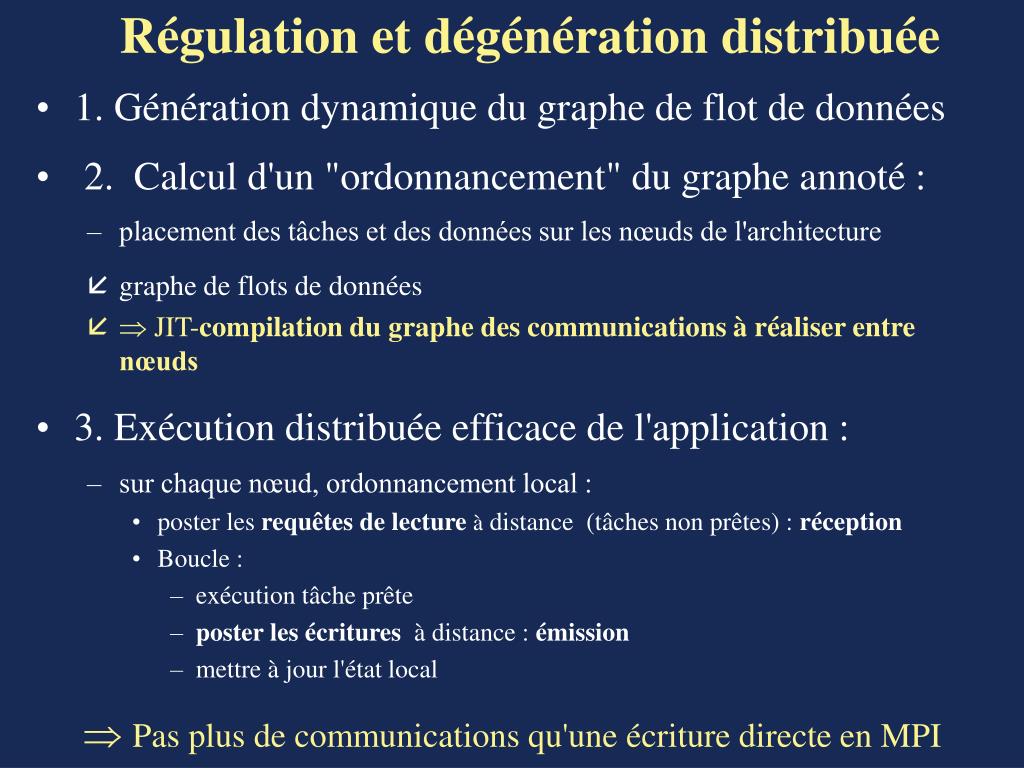

  42. 1. Génération dynamique du graphe de flot de données 2. Calcul d'un "ordonnancement" du graphe annoté : placement des tâches et des données sur les nœuds de l'architecture graphe de flots de données  JIT-compilation du graphe des communications à réaliser entre nœuds 3. Exécution distribuée efficace de l'application : sur chaque nœud, ordonnancement local : poster les requêtes de lectureà distance (tâches non prêtes) : réception Boucle : exécution tâche prête poster les écritures à distance : émission mettre à jour l'état local  Pas plus de communications qu'une écriture directe en MPI Régulation et dégénération distribuée

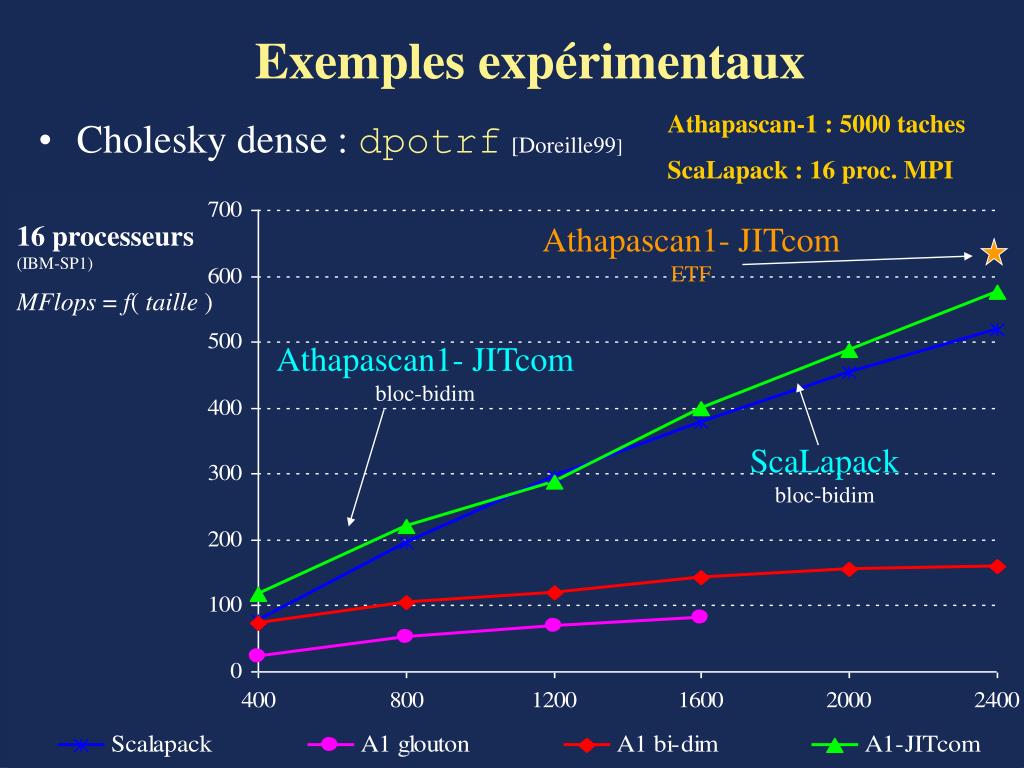

  43. Exemples expérimentaux Athapascan-1 : 5000 taches ScaLapack : 16 proc. MPI • Cholesky dense : dpotrf[Doreille99] 16 processeurs (IBM-SP1) Athapascan1- JITcom ETF MFlops = f( taille ) Athapascan1- JITcom bloc-bidim ScaLapack bloc-bidim

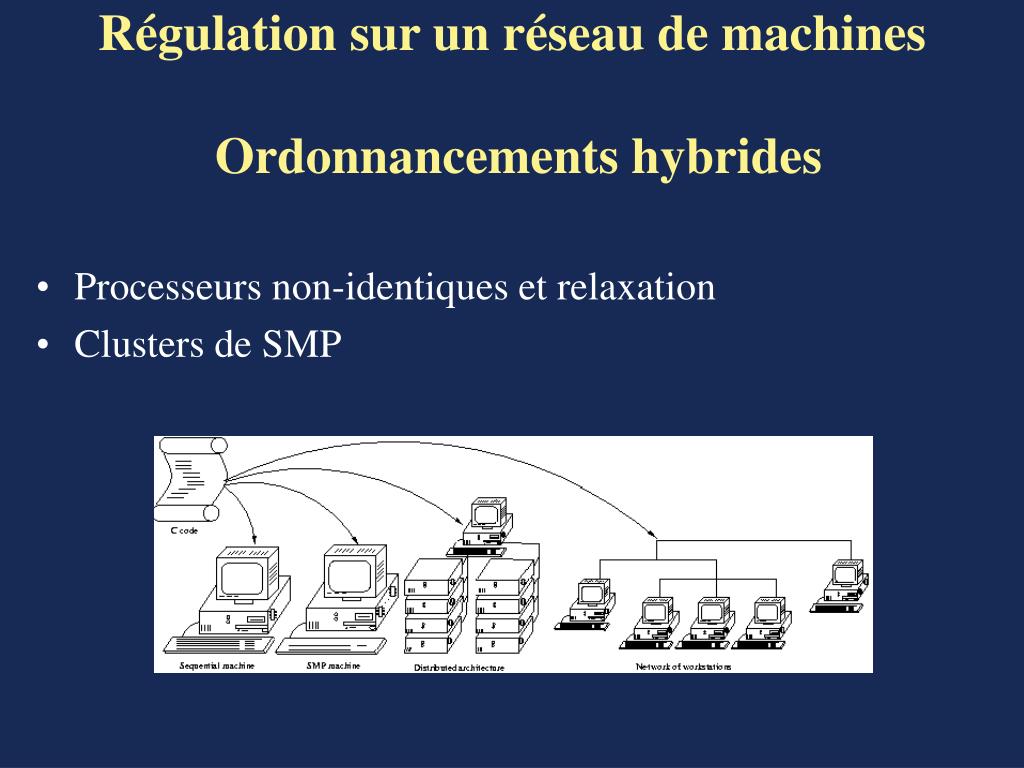

  44. Processeurs non-identiques et relaxation Clusters de SMP Partie VI. Régulation sur un réseau de machines Ordonnancements hybrides

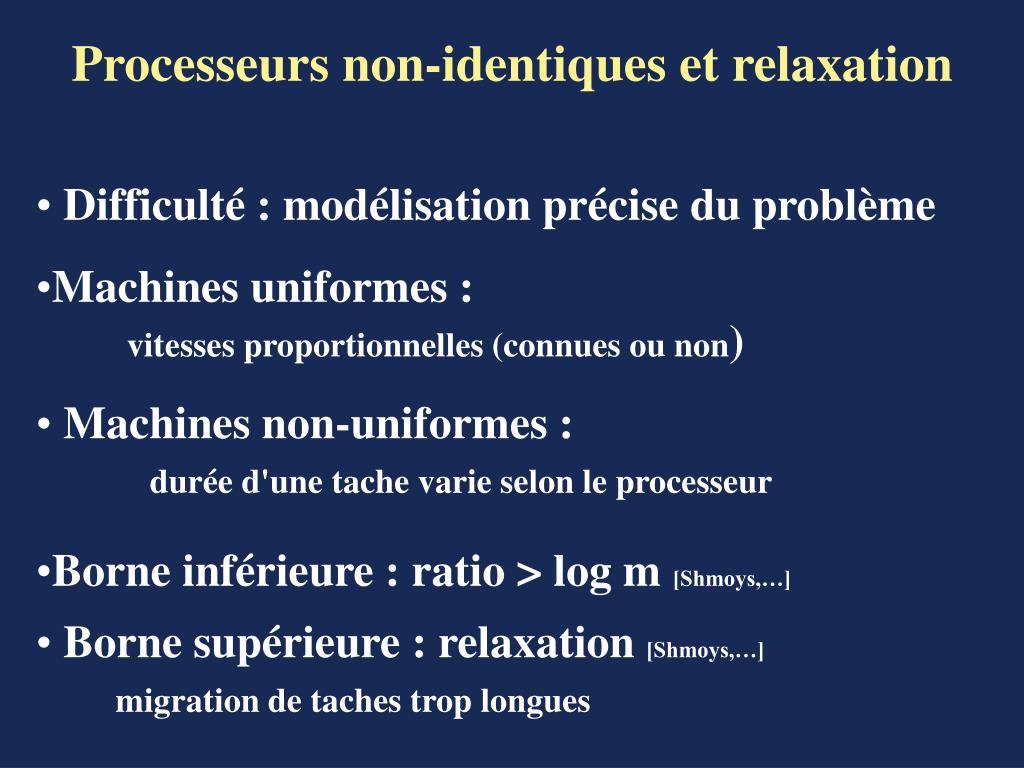

  45. Processeurs non-identiques et relaxation • Difficulté : modélisation précise du problème • Machines uniformes : vitesses proportionnelles (connues ou non) • Machines non-uniformes :durée d'une tache varie selon le processeur • Borne inférieure : ratio > log m [Shmoys,…] • Borne supérieure : relaxation [Shmoys,…]migration de taches trop longues

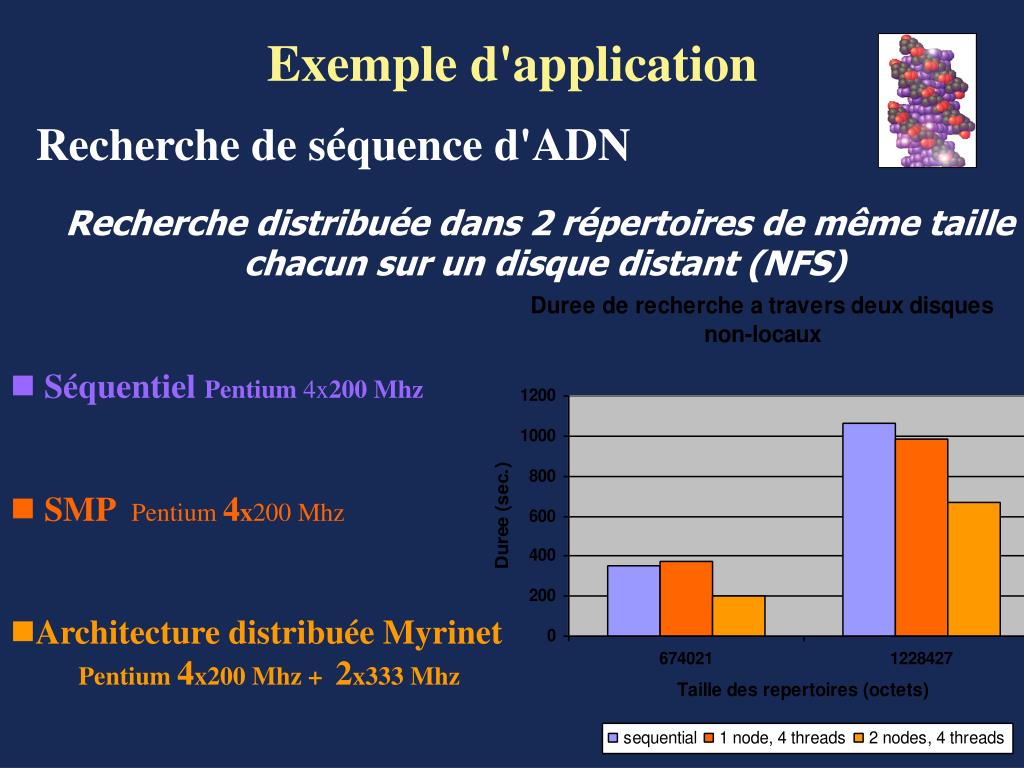

  46. Exemple d'application Recherche de séquence d'ADN Recherche distribuée dans 2 répertoires de même taille chacun sur un disque distant (NFS) • Séquentiel Pentium 4x200 Mhz • SMP Pentium 4x200 Mhz • Architecture distribuée MyrinetPentium 4x200 Mhz + 2x333 Mhz

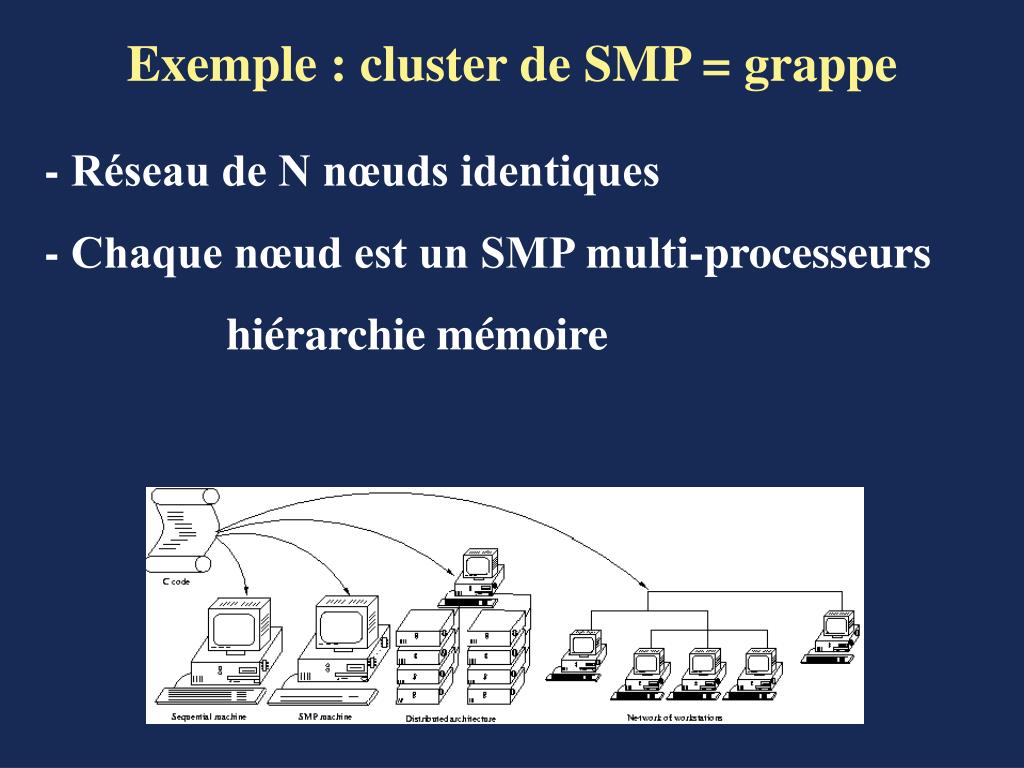

  47. Exemple : cluster de SMP = grappe - Réseau de N nœuds identiques - Chaque nœud est un SMP multi-processeurs hiérarchie mémoire

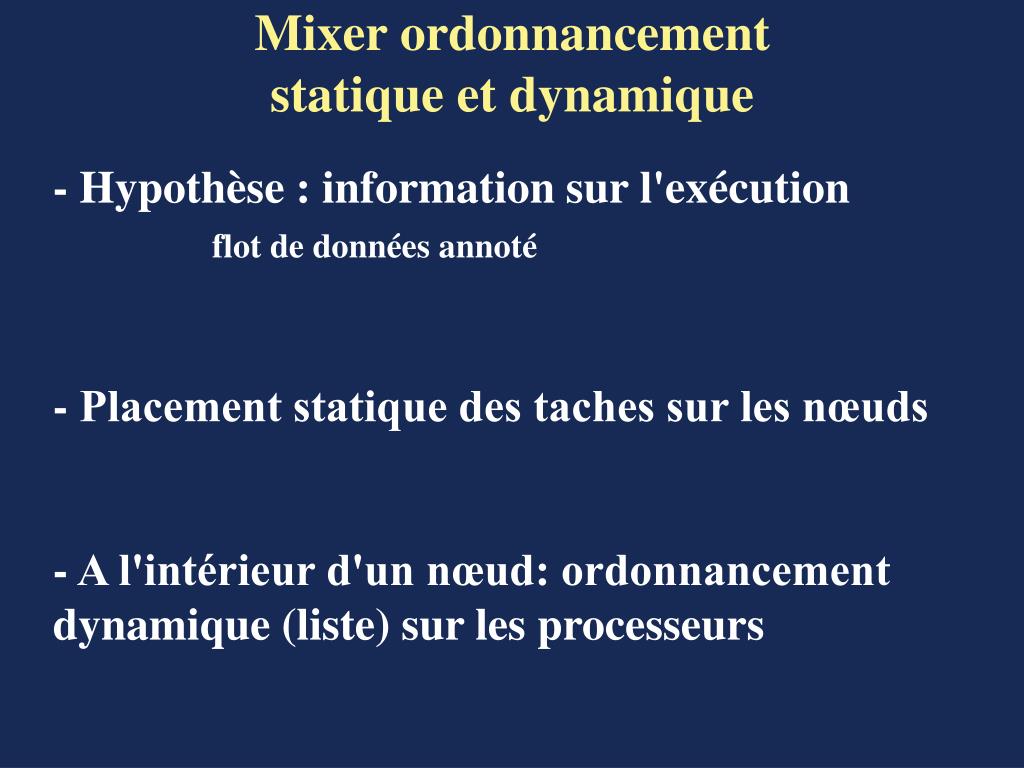

  48. Mixer ordonnancement statique et dynamique - Hypothèse : information sur l'exécution flot de données annoté - Placement statique des taches sur les nœuds - A l'intérieur d'un nœud: ordonnancement dynamique (liste) sur les processeurs

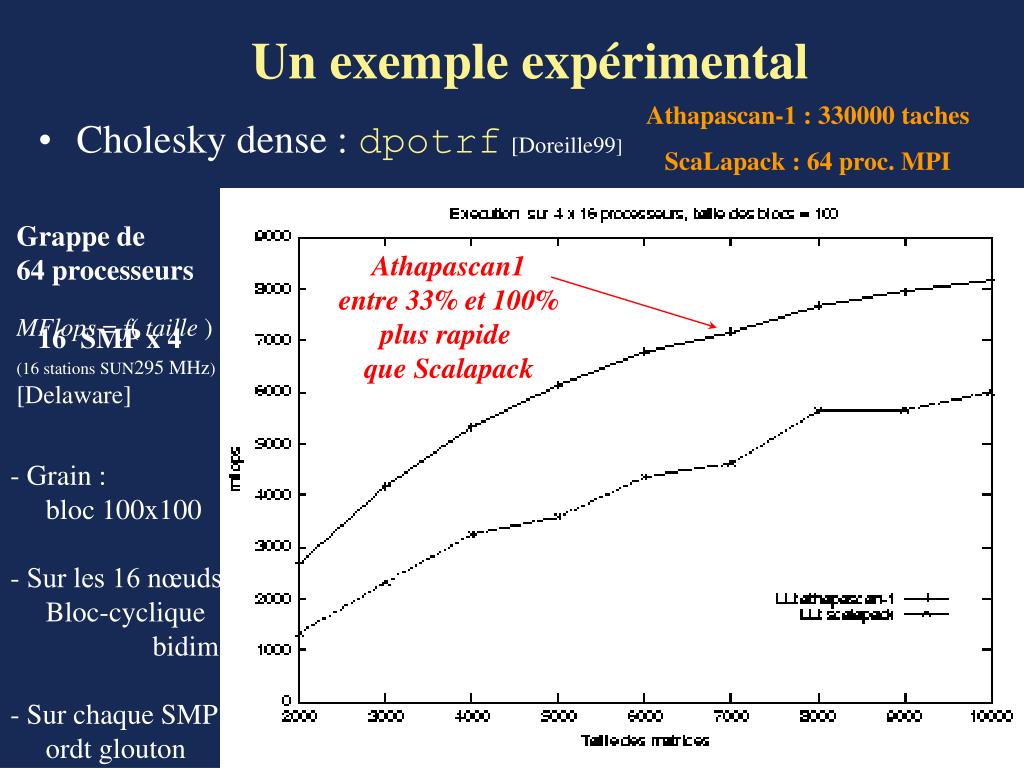

  49. Athapascan1 entre 33% et 100% plus rapide que Scalapack Un exemple expérimental Athapascan-1 : 330000 taches ScaLapack : 64 proc. MPI • Cholesky dense : dpotrf[Doreille99] Grappe de 64 processeurs 16 SMP x 4 (16 stations SUN295 MHz) [Delaware] MFlops = f( taille ) - Grain : bloc 100x100 - Sur les 16 nœuds : Bloc-cyclique bidim - Sur chaque SMP ordt glouton

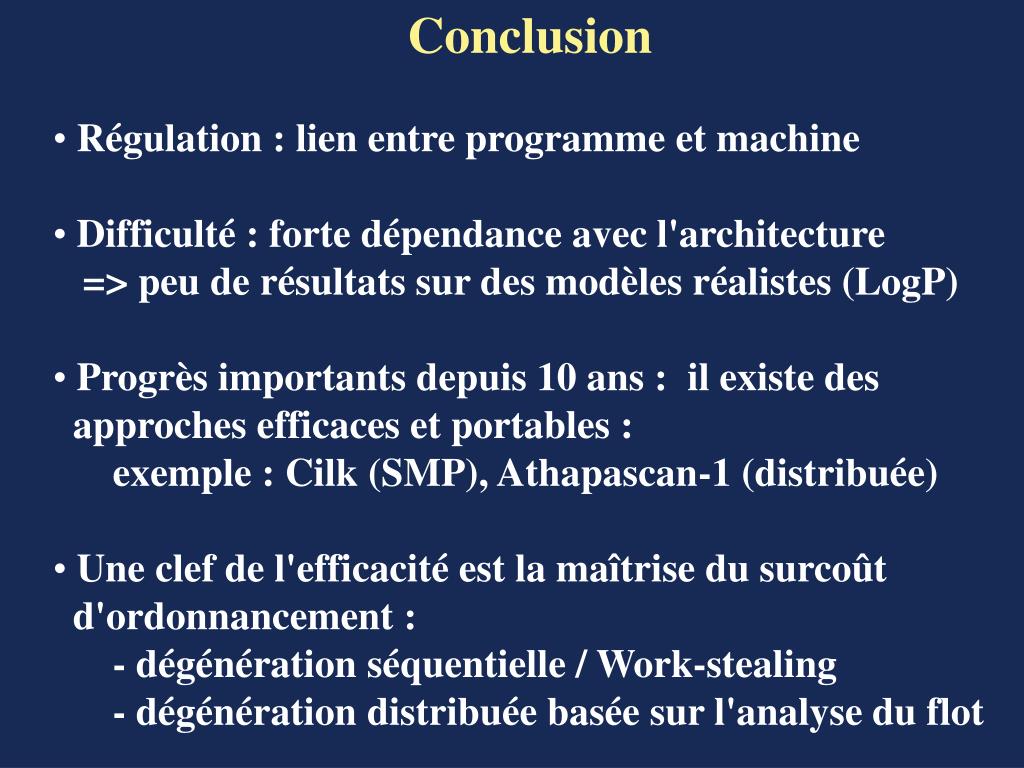

  50. Conclusion • Régulation : lien entre programme et machine • Difficulté : forte dépendance avec l'architecture => peu de résultats sur des modèles réalistes (LogP) • Progrès importants depuis 10 ans : il existe des approches efficaces et portables : exemple : Cilk (SMP), Athapascan-1 (distribuée) • Une clef de l'efficacité est la maîtrise du surcoût d'ordonnancement : - dégénération séquentielle / Work-stealing - dégénération distribuée basée sur l'analyse du flot
