  1. INTEGRITI DATA Objektif: Mengetahui maksud ralat dalam komunikasi data dan rangkaian Memahami teknik mengenalpasti dan membetulkan ralat.

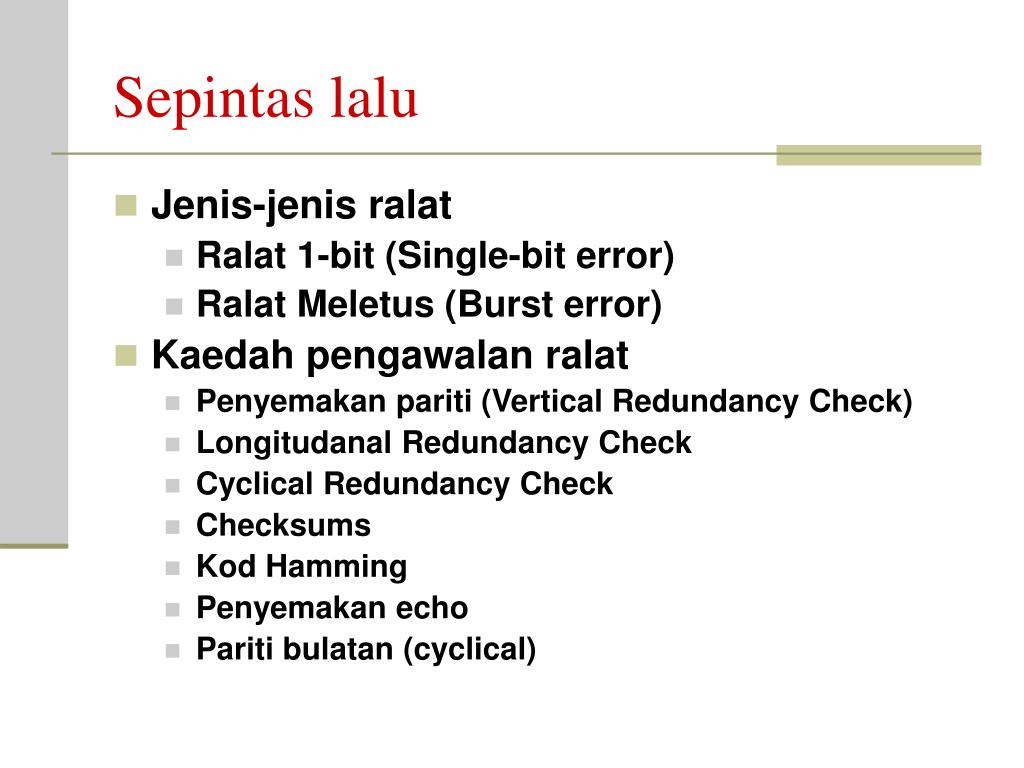

  2. Sepintas lalu • Jenis-jenis ralat • Ralat 1-bit (Single-bit error) • Ralat Meletus (Burst error) • Kaedah pengawalan ralat • Penyemakan pariti (Vertical Redundancy Check) • Longitudanal Redundancy Check • Cyclical Redundancy Check • Checksums • Kod Hamming • Penyemakan echo • Pariti bulatan (cyclical)

  3. Dalam rangkaian komunikasi data, mungkin berlaku ralat dalam transmisi data • Mengelak atau membetulkan ralat ini dipanggil mengekalkan kesahihan/integriti data • Integriti ~ merujuk kepada data yg diterima adalah sama dengan data yang dihantar. • Keselamatan ~ merujuk kepada data yang dihantar selamat daripada intipan termasuk juga keselamatan data drp perbuatan yg tidak disengajakan.

  4. Kawalan ke atas rangkaian diperlukan utk: • Mencegah sebarang ancaman drp berlaku • Mengesan sebarang ancaman yg akan berlaku • Membetulkan kesan ancaman yang telah dikesan. • Rangkaian mesti dikawal drp: • Ralat yang diciptakan oleh manusia • Ralat rangkaian yang mengakibatkan kehilangan data, perubahan data dan kerosakan data.

  5. Jenis-jenis ralat • Data boleh menjadi rosak semasa transmisi. • Utk komunikasi yg boleh dipercayai, semua ralat hendaklah dikesan dan diperbetulkan. • Apabila isyarat elektromagnet mengalir dari satu titik ke titik lain, gangguan drp panas, medan magnet dan lain-lain bentuk elektrik boleh berlaku. • Gangguan ini boleh mengubah bentuk atau penjangkamasa isyarat. • Jika isyarat membawa data binari yang dikodkan, perubahan boleh menukarkan maksud asal data. • 2 jenis ralat: • Ralat 1-bit (Single-bit error) • Ralat Letusan (Burst error)

  6. Ralat 1-bit • Hanya satu bit dalam unit data seperti (bait, aksara, paket) yg berubah dari bit 1 ke bit 0 atau bit 0 ke bit 1. • Contoh: bit 01000001 (ASCII huruf ‘A’) dihantar, tetapi 01001001 (ASCII huruf ‘I’) diterima. • Ia selalunya berlaku apabila kita menghantar menggunakan transmisi selari. • Contoh: 8 wayar digunakan utk menghantar semua 8 bit bagi satu bait pd masa yg sama, dan salah satu wayar amat sibuk, satu bit boleh menjadi rosak dalam setiap bait.

  7. Contoh Ralat 1-bit

  8. Ralat Letusan (Burst Error) • Dua atau lebih bit dalam unit data telah berubah dari bit 1 ke bit 0 atau sebaliknya • Contoh: bit 01000001 (ASCII huruf ‘A’) dihantar, tetapi 01110011 (ASCII huruf ‘s’) diterima • Panjang letusan (burst) disukat drp bit yg mula tercemar sehingga bit terakhir yg tercemar • Sesetengah bit diantaranya mungkin tidak tercemar • Ia selalunya berlaku dalam transmisi sesiri

  9. Contoh : Ralat Letusan

  10. Kaedah Kawalan Ralat • Terdapat pelbagai kaedah yang digunakan untuk mengesan ralat, diantaranya ialah: • Penyemakan pariti (Vertical Redundancy Check) • Longitudanal Redundancy Check • Cyclical Redundancy Check • Checksums • Penyemakan talun (echo) • Pariti Kitaran (cyclical) • Kod Hamming Menggunakan konsep ‘redundancy’

  11. Mengesan Ralat : Ulangan • Ia menggunakan konsep pengulangan, iaitu menambah bit tambahan untuk mengesan ralat di peranti destinasi (penerima). • Bit pengulang digunakan utk memeriksa ketepatan unit data. • Apabila strim data dikeluarkan, ia melalui peranti yang menganalisa dan menambah kod pemeriksaan pengulangan. • Unit data menjadi lebih besar dengan tambahan bit dan ia bergerak melalui talian ke penerima. • Penerima meletakkan keseluruhan strim melalui fungsi pemeriksaan. • Jika strim bit yg diterima lulus kriteria pemeriksaan, data akan diterima dan bit pengulangan akan dibuang.

  12. Contoh Proses Mengesan Ralat

  13. Pengesanan Ralat • 4 jenis pemeriksaan pengulangan digunakan dalam komunikasi data: • Vertical redundancy check (VRC) (juga dikenali sebagai parity check) • Longitudinal redundancy check (LRC) • Cyclical redundancy check (CRC) • Checksum • VRC, LRC, CRC selalunya diimplementasikan dalam lapisan fizikal utk digunakan pada lapisan pautan data. • Checksum digunakan terutamanya oleh lapisan teratas dlm OSI Reference Model

  14. VRC/Semakan Pariti • Mekanisma pengesanan ralat yg paling digemari, murah - dikenali sebagai penyemakan pariti Digunakan dalam penghantaran asinkroni • Jenis penyemakan pariti: genap, ganjil, ruang, tanda, tiada pariti dan pariti tak diendahkan • Penyemakan pariti memerlukan setiap transmisi menghantar bit pengulangan (yg dipanggil bit pariti ditambah pada setiap unit data) mengikut keperluan pariti. • Contoh: menjadikan bilangan bit 1 (termasuk bit pariti) menjadi genap utk bit pariti genap

  15. VRC/Semakan Pariti Pariti Genap: bil. bit 1 perlu genap pd setiap bait Pariti Ganjil: bil. bit 1 perlu ganjil pd setiap bait Pariti Ruang: menggunakan bit 0 utk setiap bit pariti Pariti Tanda: menggunakan bit 1 utk setiap bit pariti * Gunakan kod ASCII 7-bit. Bit paling kiri adalah bit pariti

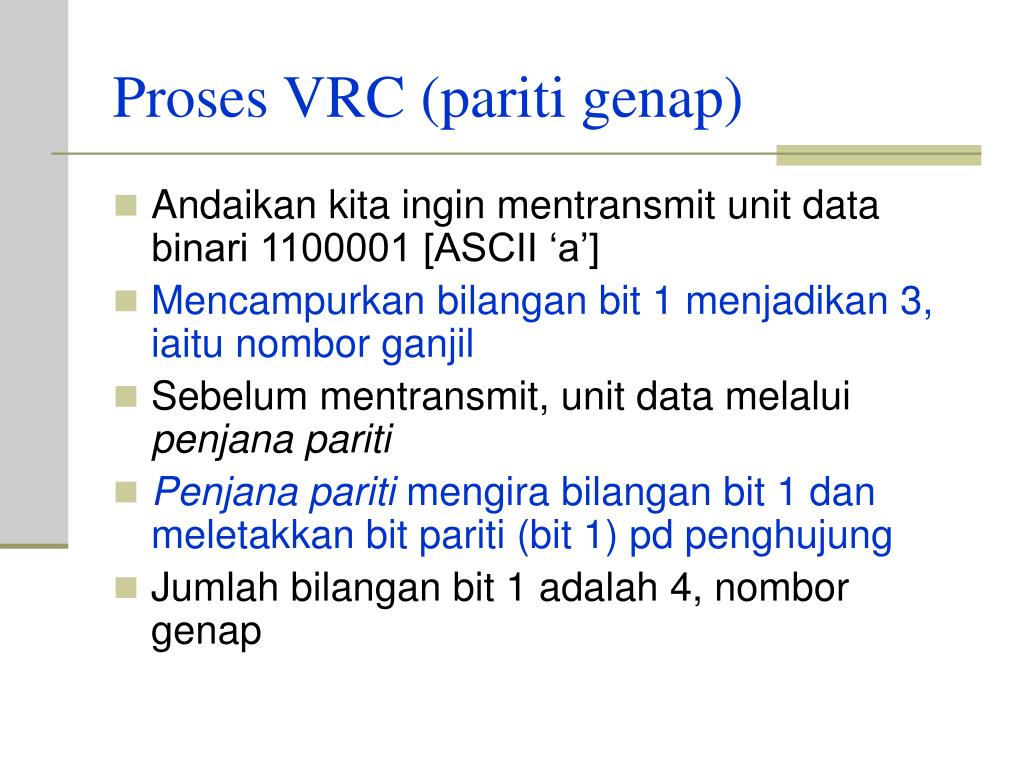

  16. Proses VRC (pariti genap) • Andaikan kita ingin mentransmit unit data binari 1100001 [ASCII ‘a’] • Mencampurkan bilangan bit 1 menjadikan 3, iaitu nombor ganjil • Sebelum mentransmit, unit data melalui penjana pariti • Penjana pariti mengira bilangan bit 1 dan meletakkan bit pariti (bit 1) pd penghujung • Jumlah bilangan bit 1 adalah 4, nombor genap

  17. Proses VRC (Pariti genap)

  18. Proses VRC • Sistem mentransmit keseluruhan unit data ke destinasi • Apabila ia tiba pada destinasi, penerima meletakkan semua 8 bit melalui fungsi penyemakan pariti genap • Jika penerima melihat 11000011, ia mengira 4 utk bit 1, iaitu nombor genap, dan unit data diterima • Jika bilangan bit 1 adalah ganjil, penerima tahu bahawa ralat telah berlaku dalam data unit tersebut dan menolak unit data

  19. Contoh VRC (Pariti genap) • Andaikan pengirim ingin menghantar perkataan “world”, dlm ASCII, lima aksara dikodkan sebagai: • Setiap 4 aksara pertama mempunyai bilangan bit 1 yg genap, oleh itu bit pariti adalah 0. • Aksara terakhir ‘d’, mempunyai 3 bit 1 (ganjil), oleh itu parity bit adalah 1 untuk menjadikan bit 1 sebagai pariti genap.

  20. Contoh VRC (cont.) • Andaikan perkataan “world” diterima oleh penerima tanpa berlaku ralat dlm transmisi. • Penerima mengira bit 1 dalam setiap aksara dan memperolehi nombor genap (6,6,4,4,4). • Data tersebut boleh diterima.

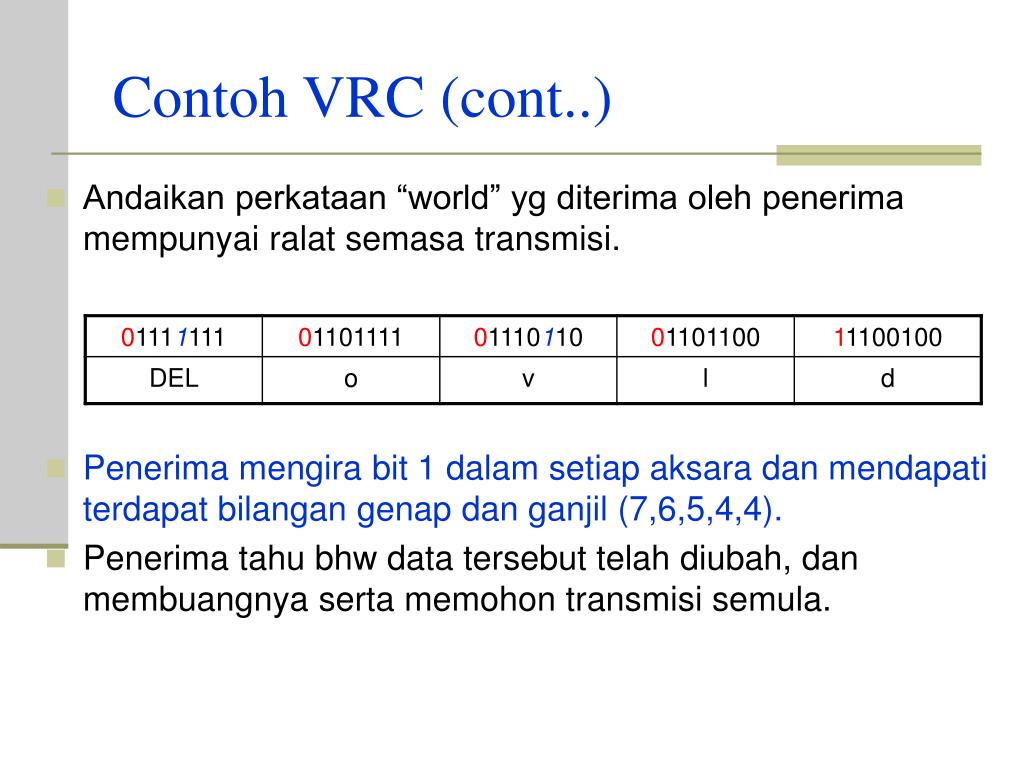

  21. Contoh VRC (cont..) • Andaikan perkataan “world” yg diterima oleh penerima mempunyai ralat semasa transmisi. • Penerima mengira bit 1 dalam setiap aksara dan mendapati terdapat bilangan genap dan ganjil (7,6,5,4,4). • Penerima tahu bhw data tersebut telah diubah, dan membuangnya serta memohon transmisi semula.

  22. Prestasi VRC (even parity) • VRC boleh mengesan semua jenis ‘single-bit error’. • Ia juga boleh mengesan ‘burst errors’ jika bilangan bit yang berubah adalah ganjil (keburukan) • Contoh: Unit data menggunakan pariti genap di mana bilangan bit 1 termasuk bit pariti adalah 6, iaitu: 10011111 • Jika mana-mana nilai utk 3 bit berubah, hasilnya pariti akan menjadi ganjil dan ralat boleh dikesan. • 11101111:7, 11001011:5, 10000011:3 – semua ganjil • Unit data tidak akan diterima.

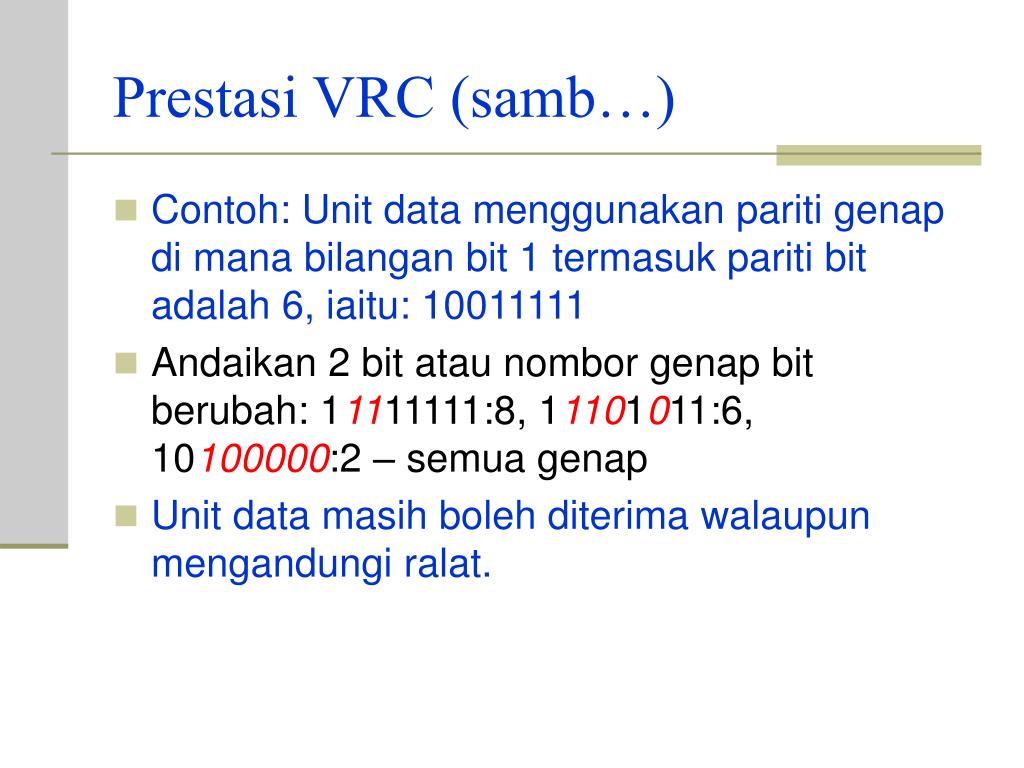

  23. Prestasi VRC (samb…) • Contoh: Unit data menggunakan pariti genap di mana bilangan bit 1 termasuk pariti bit adalah 6, iaitu: 10011111 • Andaikan 2 bit atau nombor genap bit berubah: 11111111:8, 11101011:6, 10100000:2 – semua genap • Unit data masih boleh diterima walaupun mengandungi ralat.

  24. Kelemahan VRC • VRC tidak boleh mengesan ralat meletus di mana bilangan bit yang berubah adalah genap. • Jika 2 bit berubah semasa transmisi, unit data dapat diluluskan semasa melalui pemeriksaan pariti walaupun unit data adalah rosak. • Ia juga benar untuk semua nombor genap yang berlaku ralat.

  25. Longitudinal Redundancy Check (Semakan pariti 2-dimensi) • Dalam LRC, blok bit disusun dalam bentuk jadual (baris dan lajur) • Contoh: selain menghantar satu blok yg mengandungi 32 bit, ia boleh disusun dalam bentuk jadual yg terdiri drp 4 baris dan 8 lajur • Kemudian, kita mengira bit pariti utk setiap lajur dan menambah baris baru yg terdiri dari 8 bit, di mana merupakan bit pariti utk keseluruhan blok • Pariti bit pertama dalam baris ke-5 dikira berdasarkan semua bit pertama dlm setiap baris, pariti bit kedua dikira berdasarkan semua bit kedua dlm setiap baris dan seterusnya. • Kesemua 8 bit pariti disertakan bersama-sama dengan data asal dan dihantar ke penerima.

  26. Longitudinal Redundancy Check Original LRC Original Plus LRC

  27. Contoh LRC/2-dimensi • Andaikan blok di bawah dihantar: • Semasa transmisi, gangguan berlaku mengakibatkan beberapa bit berubah (‘burst error’) • Apabila penerima memeriksa LRC, sesetengah bit tidak mengikuti peraturan pariti genap, maka keseluruhan blok tidak diterima.

  28. Prestasi LRC/2-dimensi • LRC meningkatkan keupayaan utk mengesan ‘burst errors’. • LRC dengan n bit mudah utk mengesan ‘burst error’ utk n bit. • Kelemahan: Jika dua bit dalam satu unit data rosak, dan 2 bit tsb berada pada posisi yg sama dlm unit data yg juga rosak, pemeriksaan LRC tidak dapat mengesan ralat. • Contoh, 2 unit data: 11110000 dan 11000011. • Jika bit pertama dan bit terakhir dalam setiap unit data di atas berubah, menjadikannya sebagai 01110001 dan 01000010, maka ralat tidak boleh dikesan oleh LRC.

  29. Cyclical Redundancy Check (CRC) • Teknik pemeriksaan ralat yg terbaik menggunakan konsep pengulangan • Kaedah pengesanan ralat yang hampir tepat berdasarkan corak bit sebagai polinomial. • Ianya adalah berasaskan pembahagian perduaan • Turutan bit pengulangan yg dinamakan sbg CRC atau baki CRC, diletakkan bersama pada penghujung data unit supaya hasilnya boleh dibahagi dgn suatu nombor perduaan kedua (yg ditentukan)

  30. CRC (samb…) • Pada destinasi, unit data yg diterima dibahagi dgn nombor perduaan tadi • Pada peringkat ini, jika tiada baki, unit data dikira tidak berubah dan diterima • Kehadiran baki menunjukkan bhw data unit telah rosak semasa penghantaran dan perli ditolak. • Bit pengulangan yg digunakan oleh CRC didapati drp membahagikan unit data dengan pembahagi, iaitu baki dalam CRC

  31. Sebagai pengesahan, CRC mesti mempunyai dua kualiti. • Ia mesti mempunyai kurang 1 bit drp pembahagi, • Menambahnya pd penghujung rentetan data menghasilkan jujukan bit yg boleh dibahagi dgn tepat oleh pembahagi.

  32. Proses CRC • Rentetan n bit 0 ditambah pd hujung unit data. n adalah suatu nombor yg kurang 1 drp bilangan bit yg terdapat dalam pembahagi (bil bit pembahagi = n+1) • Unit data yg terhasil (dr langkah 1.) dibahagi dengan pembahagimenggunakan proses pembahagian perduaan. Baki drp pembahagian ini merupakan CRC • CRC (Baki) bagi n bit yg didapati dalam langkah 2. akan menggantikan bit-bit 0 yang ditambah pd penghujung unit data (CRC mungkin juga suatu jujukan bit 0 cth : 0000)

  33. Proses CRC (samb…) • Unit data tiba pada penerima, diikuti oleh CRC. Penerima mengambil keseluruhan jujukan bit yg diterima (unit data + CRC) dan membahagikannya dgn pembahagi yg sama utk mendapatkan baki CRC • Jika rentetan tiba tanpa ralat, penyemak CRC akan mendapati tiada baki (baki=0) dan unit data diterima • Jika rentetan berubah semasa transmisi, pembahagian menghasilkan baki dan unit data tidak diterima

  34. Proses CRC

  35. Pembahgian dlm penjana CRC n = 3 n+1 = 4 Jika bit plg kiri bg baki = 0, guna pembhgi dgn semua bit 0 (dan bukan pembhgi asal)

  36. Pembahagian dlm penyemak CRC

  37. Polinomial mewakili pembahagi

  38. * Darjah polinomial = kuasa tertinggi

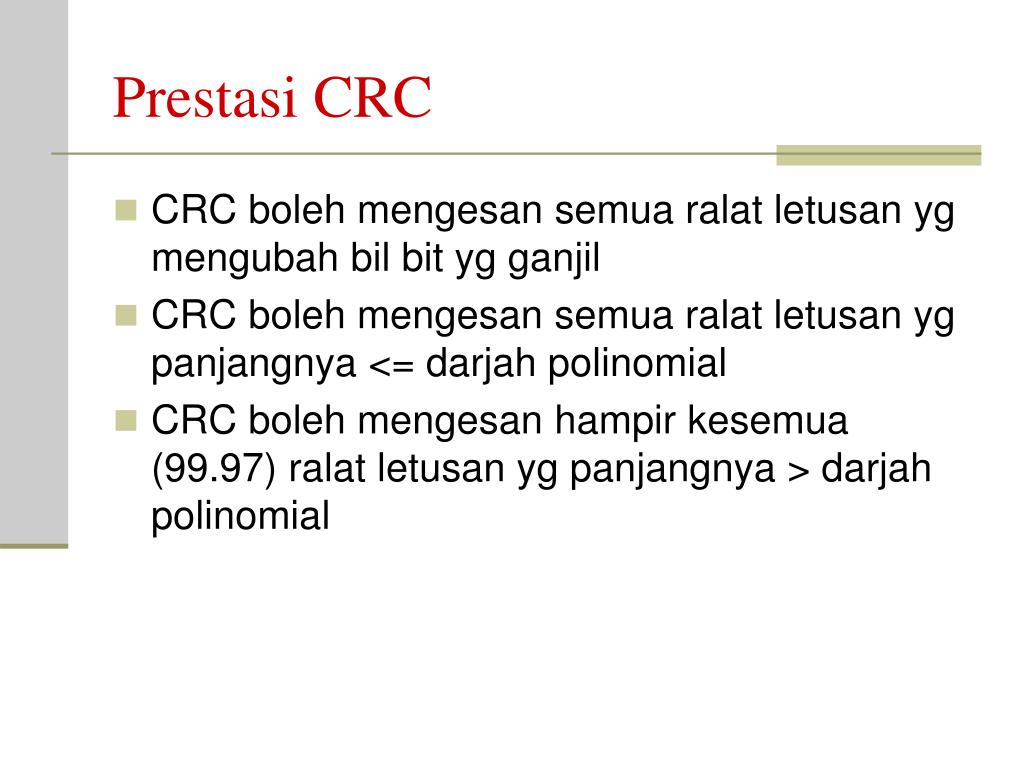

  39. Prestasi CRC • CRC boleh mengesan semua ralat letusan yg mengubah bil bit yg ganjil • CRC boleh mengesan semua ralat letusan yg panjangnya <= darjah polinomial • CRC boleh mengesan hampir kesemua (99.97) ralat letusan yg panjangnya > darjah polinomial

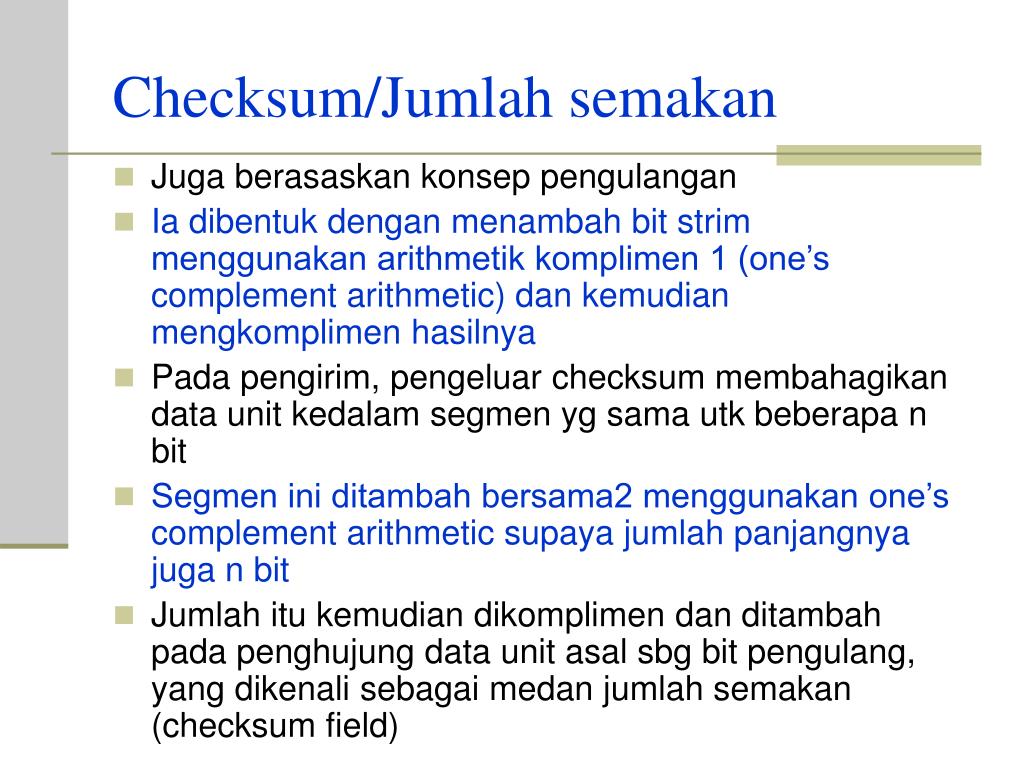

  40. Checksum/Jumlah semakan • Juga berasaskan konsep pengulangan • Ia dibentuk dengan menambah bit strim menggunakan arithmetik komplimen 1 (one’s complement arithmetic) dan kemudian mengkomplimen hasilnya • Pada pengirim, pengeluar checksum membahagikan data unit kedalam segmen yg sama utk beberapa n bit • Segmen ini ditambah bersama2 menggunakan one’s complement arithmetic supaya jumlah panjangnya juga n bit • Jumlah itu kemudian dikomplimen dan ditambah pada penghujung data unit asal sbg bit pengulang, yang dikenali sebagai medan jumlah semakan (checksum field)

  41. Checksum (samb…) • Data unit tsb dihantar melalui rangkaian. • Jika jumlah segmen data adalah T, maka checksum adalah –T. • Penerima membahagikan data unit, dan menambah semua segmen bersama2 dan komplimen hasilnya. • Jika data unit tidak mengandungi ralat, jumlah nilai dgn menambah data segmen dan medan checksum hendaklah 0. • Jika hasilnya bukan 0, paket tersebut mengandungi ralat dan penerima menolak data tsb.

  42. Pengirim mengikut langkah2 ini: • Unit dibahagikan kpd k seksyen, setiap satu n bit. • Semua seksyen ditambah menggunakan one’s complement untuk mendapat jumlah. • Jumlahnya dikomplemen dan menjadi medan checksum • Checksum akan dihantar bersama2 data unit. • Penerima mengikut langkah2 ini: • Unit dibahagikan kpd k seksyen, setiap satu n bit. • Semua seksyen ditambah menggunakan one’s complement untuk mendapat jumlah. • Jumlahnya dikomplemen. • Jika hasilnya adalah 0, data diterima, jika tidak, data ditolak.

  43. Contoh Checksum • Andaikan blok yg mengandungi 16 bit berikut dihantar menggunakan checksum 8 bit: 10101001 00111001 • Nombor ditambah menggunakan 1’s complement arithmetic • Corak yg dihantar adalah:

  44. Contoh Checksum (samb…) • Andaikan penerima menerima corak yg dihantar dan tidak mengandungi ralat: 10101001 00111001 00011101 • Apabila penerima menambah tiga seksyen bersama2, ia akan mendapat semua nilai 1s, dan apabila dikomplimen, nilai menjadi 0s menunjukkan tiada ralat berlaku.

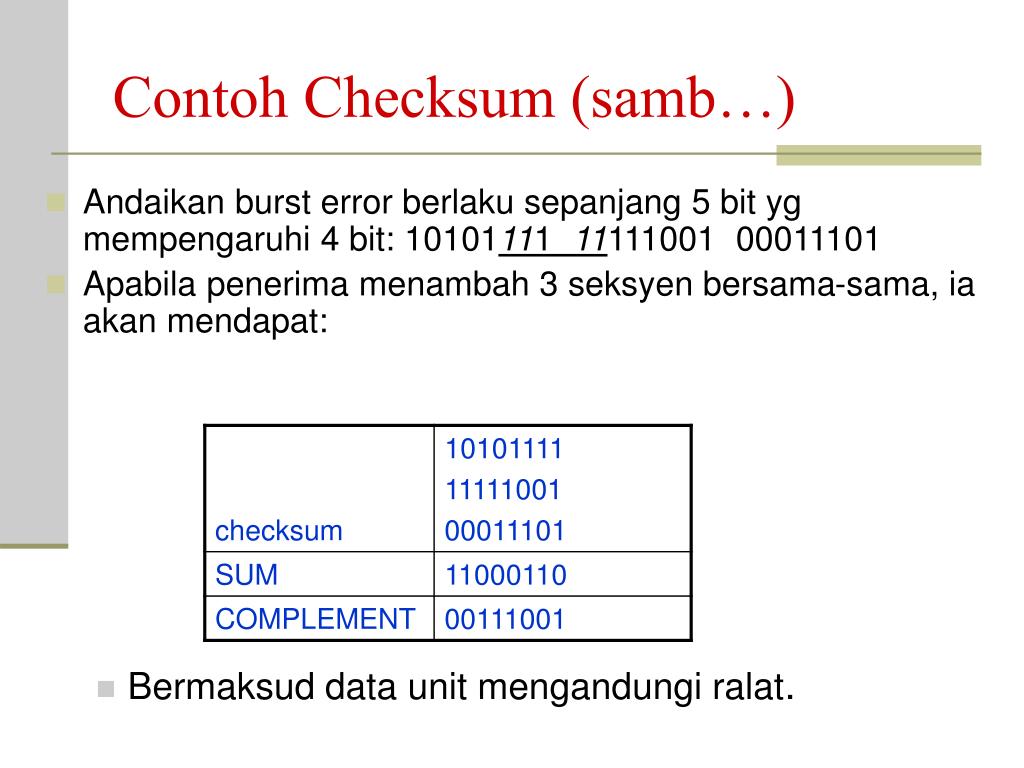

  45. Contoh Checksum (samb…) • Andaikan burst error berlaku sepanjang 5 bit yg mempengaruhi 4 bit: 10101111 11111001 00011101 • Apabila penerima menambah 3 seksyen bersama-sama, ia akan mendapat: • Bermaksud data unit mengandungi ralat.

  46. Prestasi Checksum • Ia mengesan semua ralat termasuk bit nombor ganjil dan genap. • Walau bagaimanapun, jika satu atau lebih bit dalam satu segmen rosak, dan nilai bit yg sama yg terdapat bertentangan dalam segmen kedua juga rosak, dan jumlah dalam kolum tidak berubah, maka penerima tidak dapat mengesan ralat.

  47. Kod Hamming • Ia bukan sekadar mengesan ralat, tetapi dapat juga membetulkan ralat dengan ketepatan 100% • Kod Hamming utk aksara ASCII 7-bit memerlukan 4 bit pariti, menjadikannya 11 bit • Bit pariti berada pada kedudukan 1,2,4,8 (2X), manakala bit data berada pada kedudukan 3,5,6,7,9,10,11 • Ia juga membenarkan penyemakan pariti genap dan ganjil

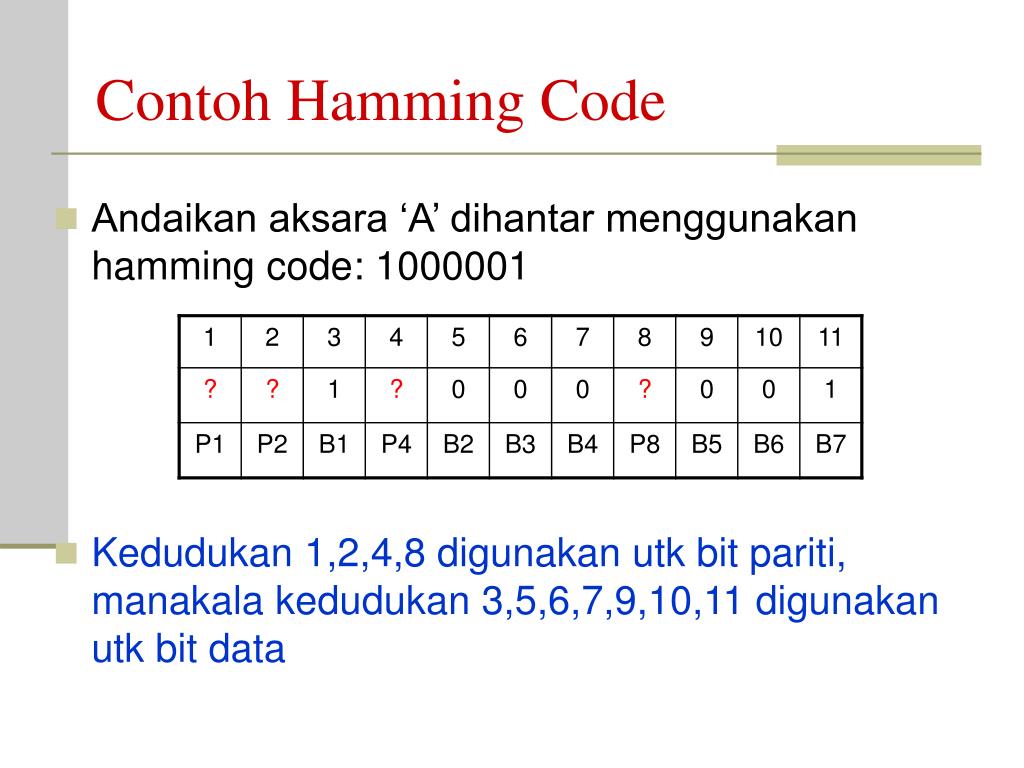

  48. Contoh Hamming Code • Andaikan aksara ‘A’ dihantar menggunakan hamming code: 1000001 • Kedudukan 1,2,4,8 digunakan utk bit pariti, manakala kedudukan 3,5,6,7,9,10,11 digunakan utk bit data

  49. Contoh Kod Hamming (genap) • Andaikan hamming code menggunakan pariti genap • Bit 1,3,5,7,9,11 disemak oleh bit pariti 1 (P1) • Bit 2,3,6,7,10,11 disemak oleh bit pariti 2 (P2) • Bit 4,5,6,7 disemak oleh bit pariti 4 (P4) • Bit 8,9,10,11 disemak oleh bit pariti 8 (P8) • Oleh itu bit 00100001001 dihantar
