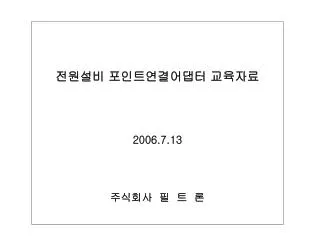

전원설비 포인트연결어댑터 교육자료 2006.7.13 주식회사 필 트 론

전원설비 포인트연결어댑터 교육자료 2006.7.13 주식회사 필 트 론. 1. PIA 개요 외형 : W483 x H50 x D325 전원 : DC48V 20VA 통신 : Serial : 9600bps 1 Port Ethernet : 10/100M 겸용 1 Port 표시 : LCD : 16 x 2 Line LED : 16 (For DI Status)

Download Presentation

전원설비 포인트연결어댑터 교육자료 2006.7.13 주식회사 필 트 론

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 전원설비 포인트연결어댑터 교육자료 2006.7.13 주식회사 필 트 론

  2. 1. PIA 개요 외형 : W483 x H50 x D325 전원 : DC48V 20VA 통신 : Serial : 9600bps 1 Port Ethernet : 10/100M 겸용 1 Port 표시 : LCD : 16 x 2 Line LED : 16 (For DI Status) 2 (For Ethernet Link and TX) 조작 : Membrane Keypad 7 Key

  3. Analog Input : PORT 수 : 16 PORT MAX(8 PORT 실장) 입 력 : 전압입력 : 0 – 2.5V 전류입력 : 0 – 20mA 입력변경 : 보드 내 JUMPER 변경 AD변환 : 12bit Digital Input : PORT수 : 16 PORT MAX(8 PORT 실장) 입력 : 전압입력 : OFF : 0 – 1.5V / ON : 2 – 10V 접점입력 : OFF : 5Kohm 이상 / ON : 1Kohm 이하 입력변경 : 보드 내 JUMPER 변경

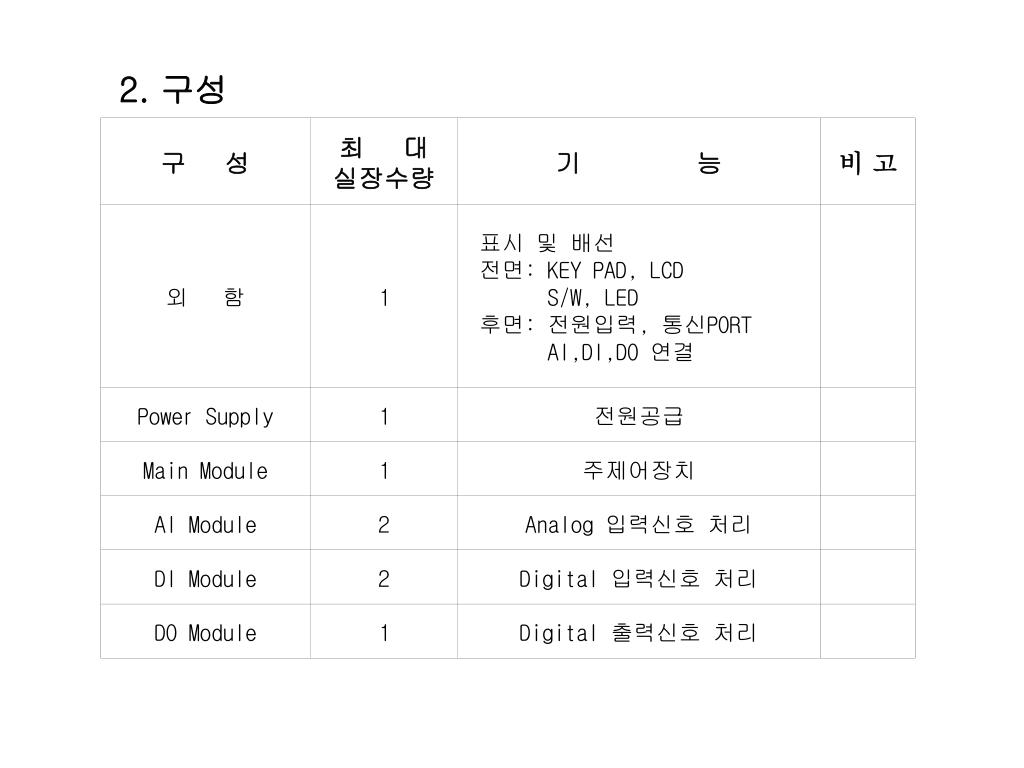

  4. 2. 구성

  5. 3. 규격

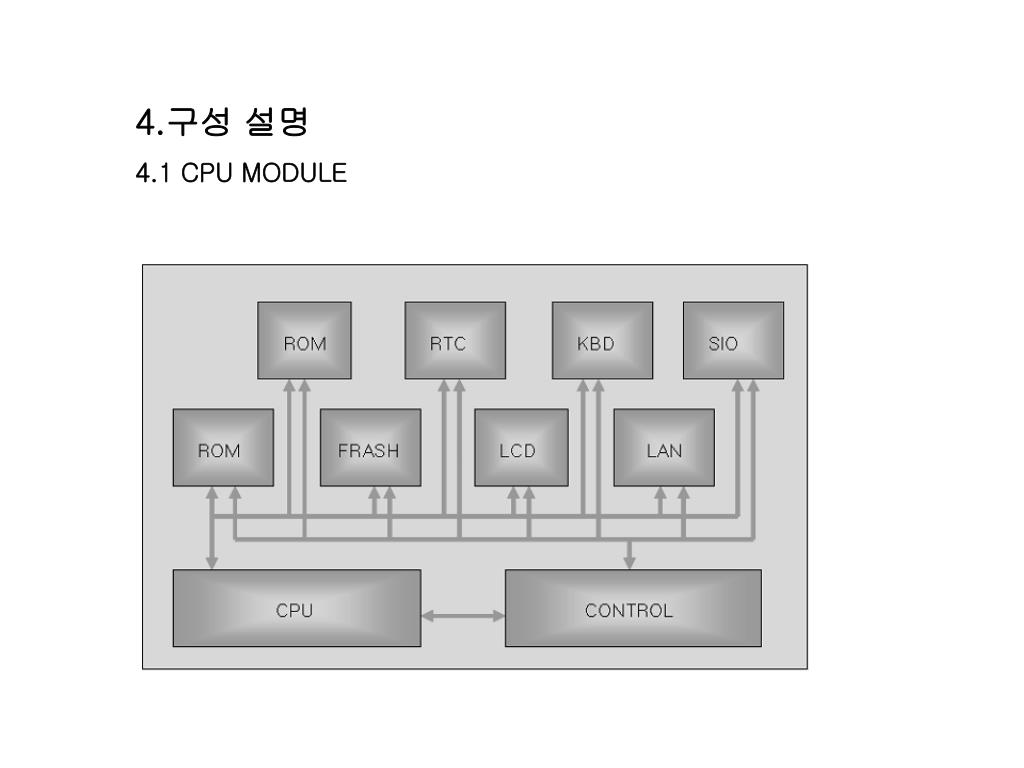

  6. 4.구성 설명 4.1 CPU MODULE

  7. 4.2 AI MODULE

  8. 4.3 DI MODULE

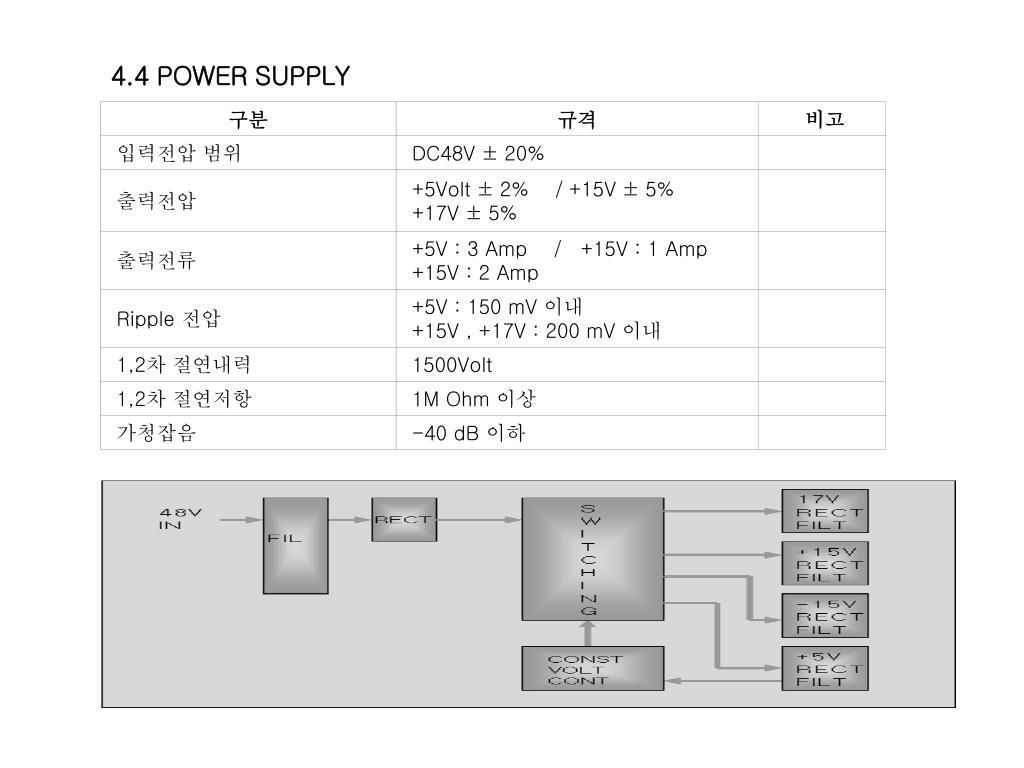

  9. 4.4 POWER SUPPLY

  10. 4.5 DC 전류 변환기

  11. 4.6 DC 전압 변환기

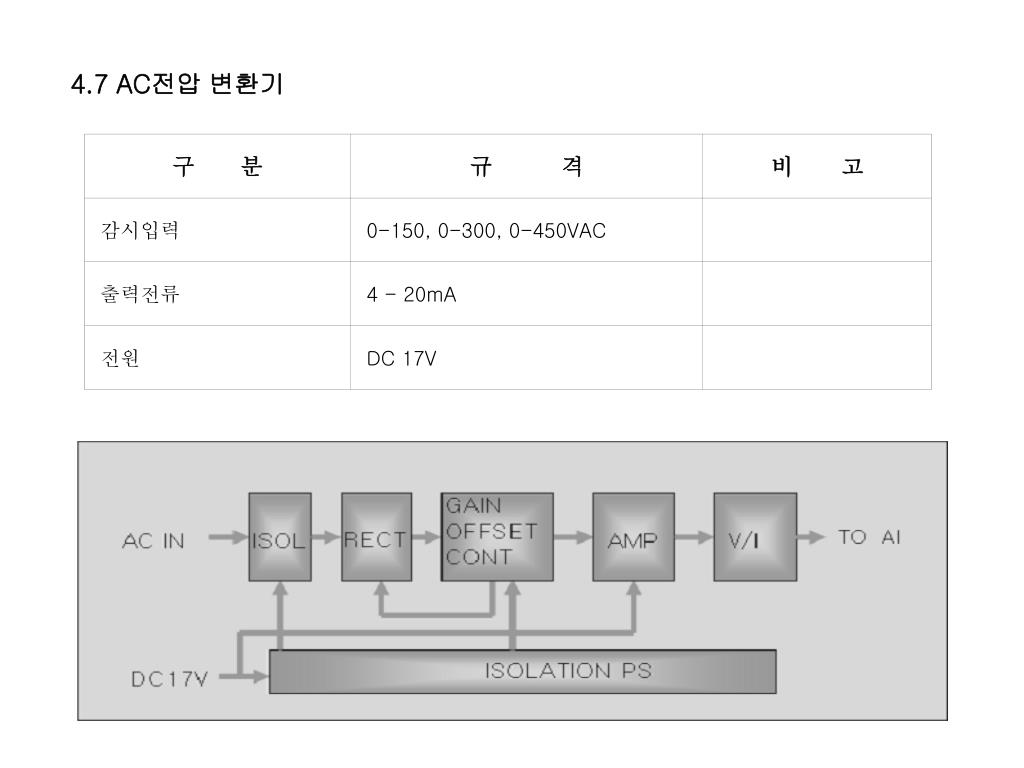

  12. 4.7 AC전압 변환기

  13. 4.8 AC전압 검출기

  14. 4.9 온도센서

  15. 5. 설치작업순서 5.1. Point 수용계획 수립, 케이블 준비(LAN Cable, Serial able) 5.2. AI , DI 카드 Jumper 확인 5.3. PIA 설치 5.4. TD 설치대 설치, TD 설치 5.5. TD 결선 5.6. PIA 결선, PIA 전원 인가 5.7. Parameter Setup, LAN 카드 Setup 5.8. PIA TEST program 으로 전체 동작 확인 5.9. TRMS 등록 5.10. TRMS Port Setup 5.11. 자료정리 및 주변정리

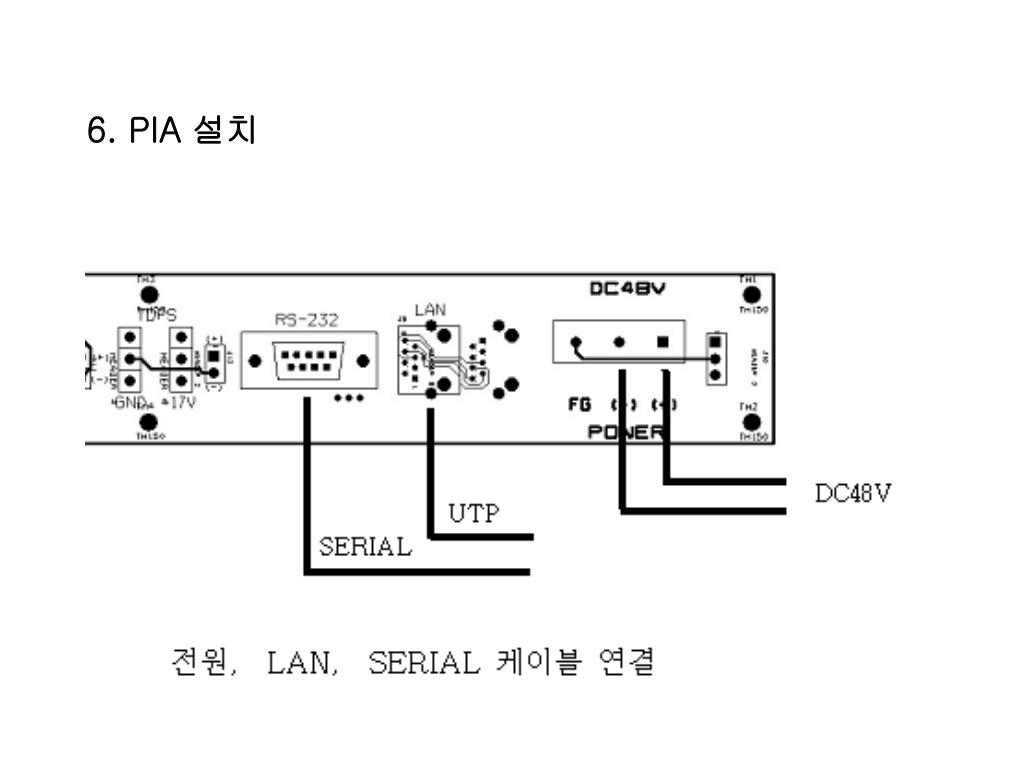

  16. 6. PIA 설치

  17. 7. AI Board

  18. 8. DI Board

  19. 9. AI, DI, DO 연결

  20. 10. 온도센서

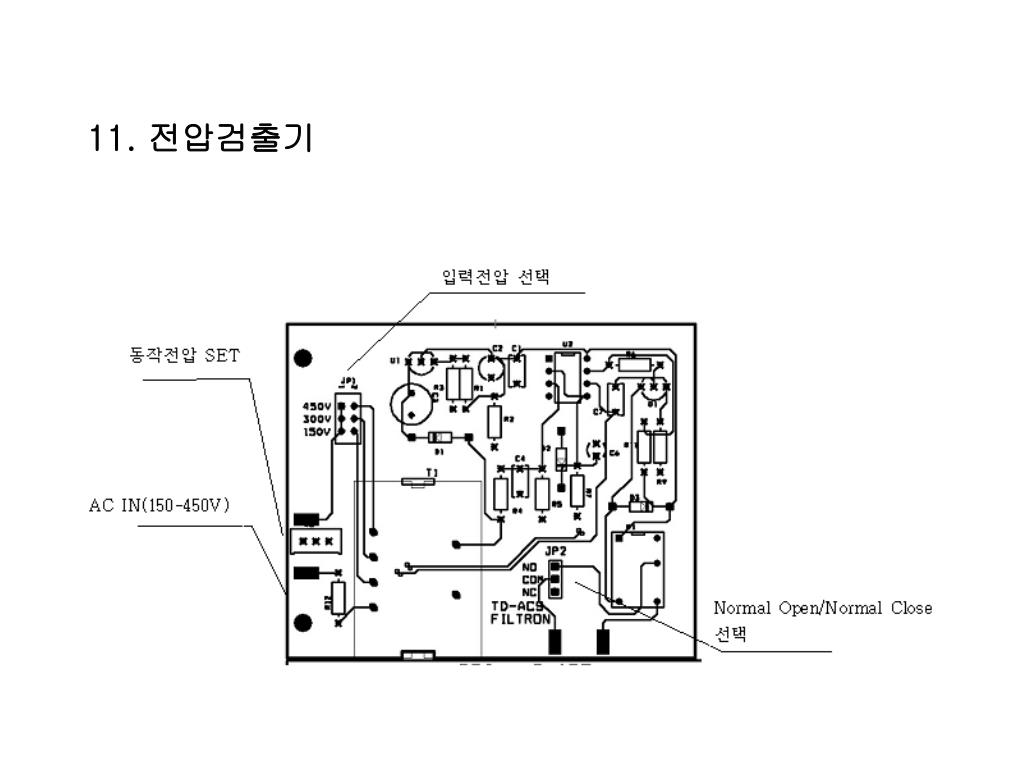

  21. 11. 전압검출기

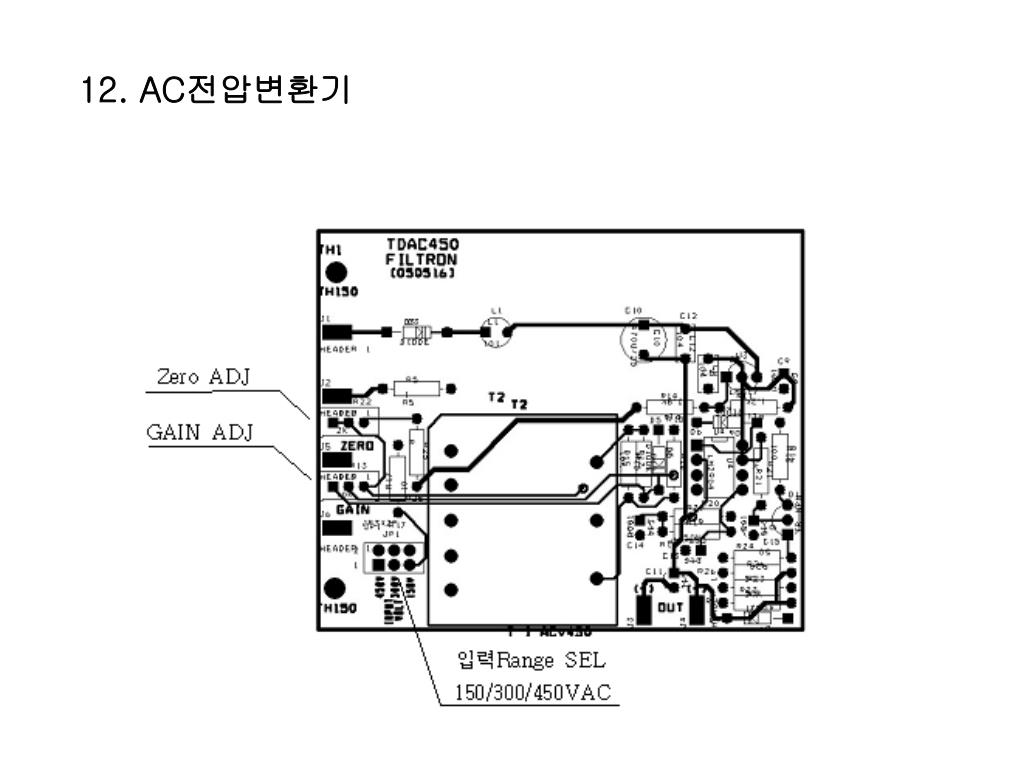

  22. 12. AC전압변환기

  23. 13. DC전압변환기

  24. 14. DC전류변환기

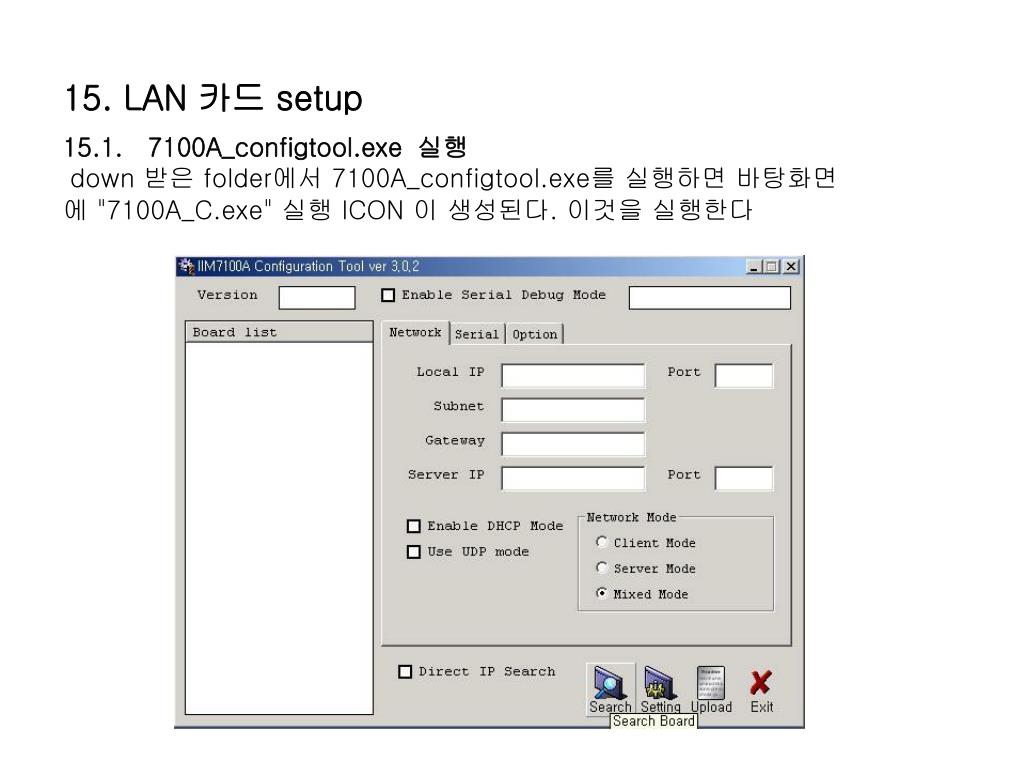

  25. 15. LAN 카드 setup 15.1. 7100A_configtool.exe 실행 down 받은 folder에서 7100A_configtool.exe를 실행하면 바탕화면에 "7100A_C.exe" 실행 ICON 이 생성된다. 이것을 실행한다

  26. 15.2. Search Search 를 click하면 다음과 같은 화면이 표시됩니다.

  27. 15.3. MAC 선택 MAC 이 Board List 항에 표시된다.

  28. 15.4. IP설정 Network Tab 속의 Local IP(PIA별 부여된 IP), SUB net, Gateway 를 입력하고 Local Port 는 모두 2001로 설정하고 Network Mode 는 Server Mode 로 설정한다

  29. 15.5 Serial 설정 Serial Tab속의 Speed는 38400, databit 는 8, parity는 none, stop bit는 1로, Flow는 None 로 설정한 다음

  30. 15.6. 설정저장 Setting icon을 click 하면 위에서 설정된 내용이 LAN 카드에 저장된다. 이 저장된 값은 전원 ON/OFF 시에도 유지한다.

  31. 15.7. ezconfg.exe 실행(10M 형, 2004년 이전모델) 2004년 이전모델 은 LAN 카드가 10Mbps형이고 Setup program 도 틀리다.이경우 ezconfg.exe down 받아 실행한다.

  32. 15.8. SETUP PROBE를 크릭하면 다음과 같은 화면이 표시된다. Local IP(PIA별 부여된 IP), SUB net, Gateway 를 입력하고 BAUD RATE 는 38400, Local Port 는 2001로 설정하고 WRITE 한다.

  33. 16. PARAMETER SETUP 16.1 PARAMETER 작성 다음은 PARAMETER FILE의 예이다. set-fact:ai00:04:20:-30:70:DEG set-fact:ai01:04:20:00:300:VOLT set-fact:ai02:04:20:00:100:VOLT set-fact:ai03:04:20:-100:100:AMP set-fact:ai04:04:20:00:100:VOLT set-fact:ai05:04:20:00:100:VOLT set-fact:ai06:04:20:00:100:VOLT set-fact:ai07:04:20:00:100:VOLT set-fact:ai08:04:20:00:100:VOLT set-fact:ai09:04:20:00:100:VOLT set-fact:ai10:04:20:00:100:VOLT set-fact:ai11:04:20:00:100:VOLT set-fact:ai12:04:20:00:100:VOLT set-fact:ai13:04:20:00:100:VOLT set-fact:ai14:04:20:00:100:VOLT set-fact:ai15:04:20:00:100:VOLT

  34. 여기서 set-fact: 는 명령어 이고 ai01:은 AI PORT 번호, 04: 는 TD의 최소 전류값, 20: 은 TD 의 최대전류값, 00:은 TD전류가 최소값(여기서는 4mA)일때의 실제 입력값, 100: 은 TD전류가 최대일때의 실제 입력값, VOLT 는 단위 입니다. 1번째 줄을 예로서 설명하면 TD는 최소 4mA 최대 20mA 이고 이때의 입력범위는 -30에서 70까지 이며 단위는 DEG입니다. 4번째 줄을 예로서 설명하면 TD는 최소 4mA 최대 20mA 이고 이때의 입력범위는 -100에서 100까지 이며 단위는 AMP 입니다.

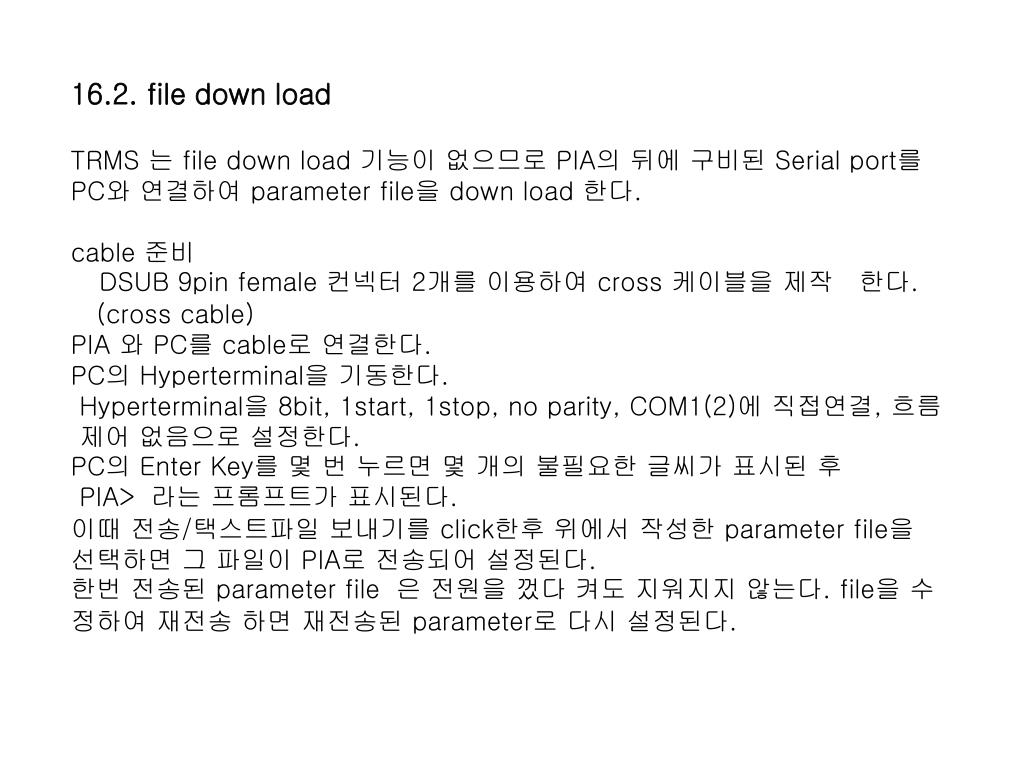

  35. 16.2. file down load TRMS 는 file down load 기능이 없으므로 PIA의 뒤에 구비된 Serial port를 PC와 연결하여 parameter file을 down load 한다. cable 준비 DSUB 9pin female 컨넥터 2개를 이용하여 cross 케이블을 제작 한다. (cross cable) PIA 와 PC를 cable로 연결한다. PC의 Hyperterminal을 기동한다. Hyperterminal을 8bit, 1start, 1stop, no parity, COM1(2)에 직접연결, 흐름 제어 없음으로 설정한다. PC의 Enter Key를 몇 번 누르면 몇 개의 불필요한 글씨가 표시된 후 PIA>라는 프롬프트가 표시된다. 이때 전송/택스트파일 보내기를 click한후 위에서 작성한 parameter file을 선택하면 그 파일이 PIA로 전송되어 설정된다. 한번 전송된 parameter file은 전원을 껐다 켜도 지워지지 않는다. file을 수정하여 재전송 하면 재전송된 parameter로 다시 설정된다.

  36. 17. PIA TEST 17.1 PIA test 실행 down 받은 PIATEST.EXE program(설치할 필요없이 실행됨)을 실 행하면 다음과 같은 화면이 표시된다.

  37. 17.2. IP , PORT NO 설정

  38. 17.3. 확인 Cnnect, Monitoring radio button 을 click하고 continue Icon을 click

  39. 18. 충전기와의 결선(리니어 타입)

  40. 19. 전압검출기 내부구조(스위칭 타입)

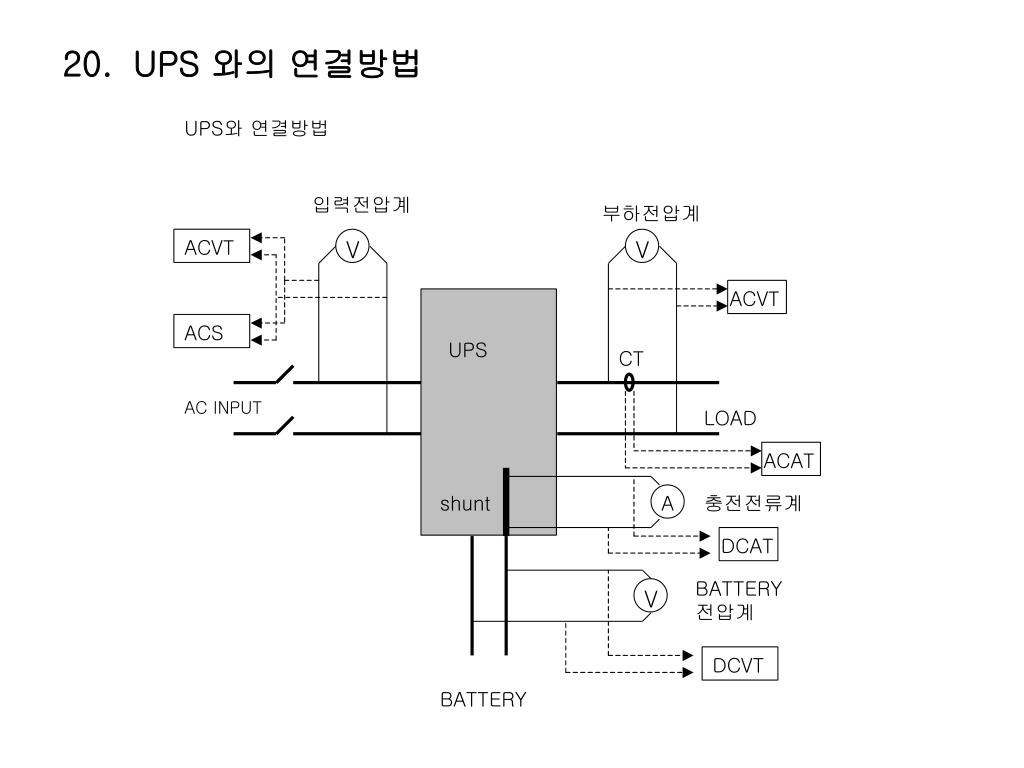

  41. 20. UPS 와의 연결방법

  42. 21. PIA 와 TD간의 결선(예)

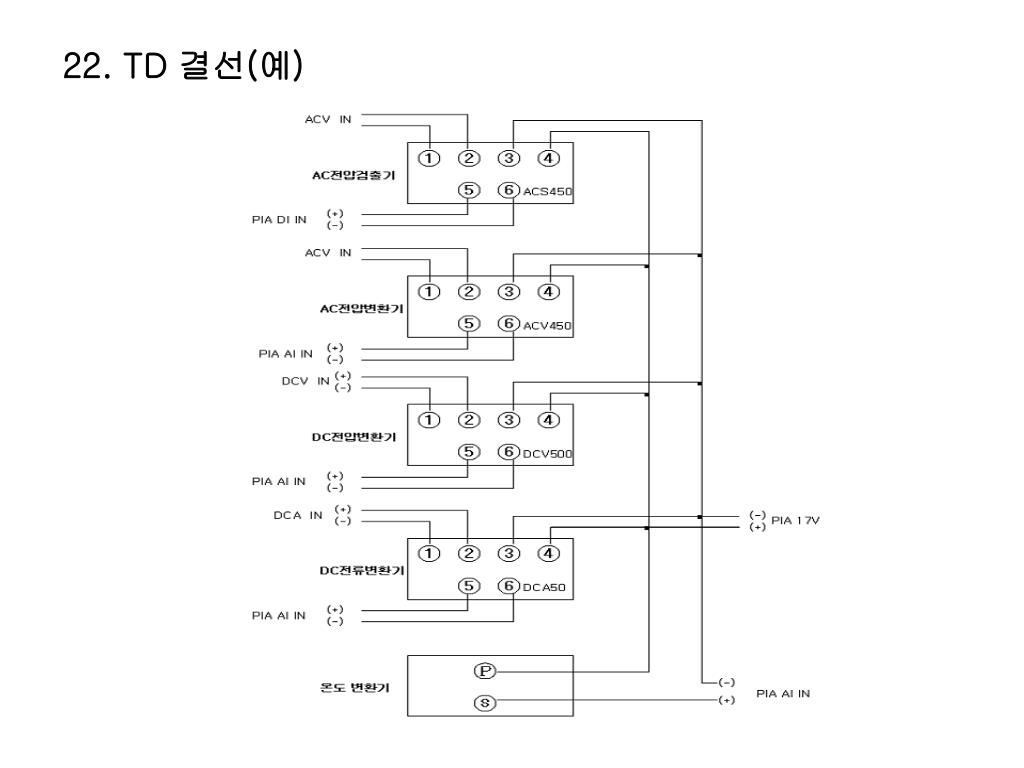

  43. 22. TD 결선(예)

  44. 23. BOARDS 23.1 Main Board 외형

  45. 23.2. BackPlane 외형

  46. 24. TD 조정 24.1. 온도센서 : -30 ∼ +70 ℃ 0점 : OFFSET , FULL SCALE : GAIN 24.2. 전압검출기(ACS) : 0 ∼150 / 0 ∼300 / 0 ∼450 Vac 0점 : ZERO , FULL SCALE : GAIN 24.3. AC전압변환기(ACV): 0 ∼150 / 0 ∼300 / 0 ∼450 Vac 0점 : ZERO , FULL SCALE : GAIN 24.4. DC전압변환기(DCV): 0 ∼100 / 0 ∼300 / 0 ∼500 Vdc 0점 : ZERO , FULL SCALE : GAIN 24.5. DC전류변환기(DCA): ±50mV / ±75mV / ±4V / ±10V 0점 : ZERO , FULL SCALE : GAIN

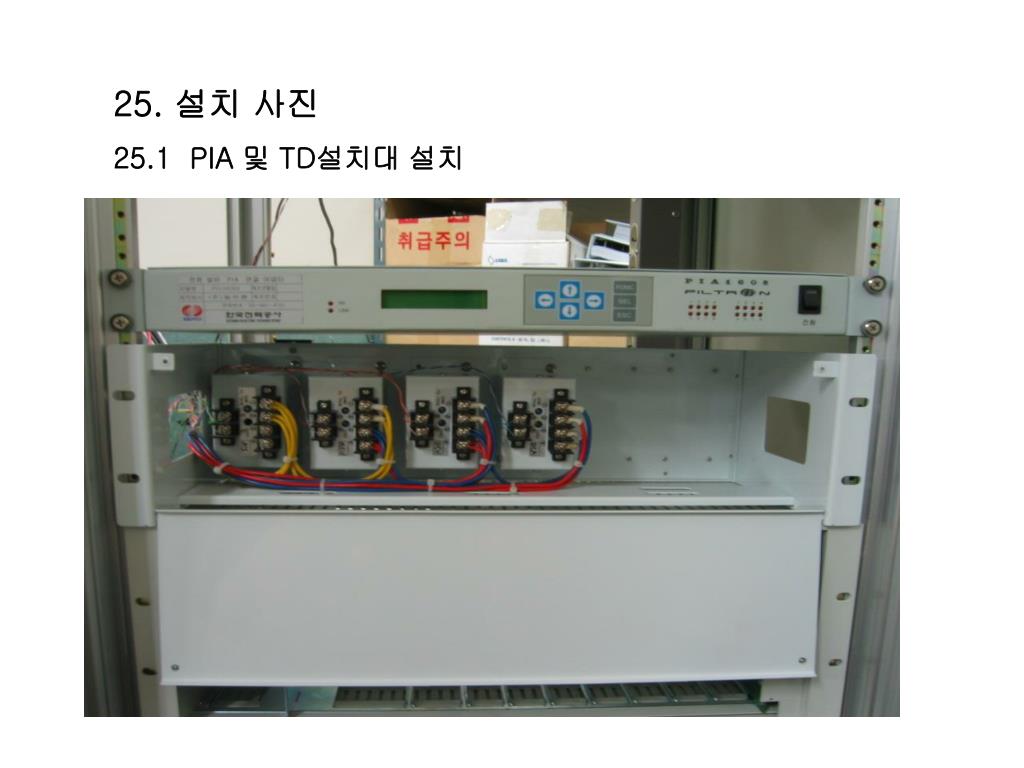

  47. 25. 설치 사진 25.1 PIA 및 TD설치대 설치

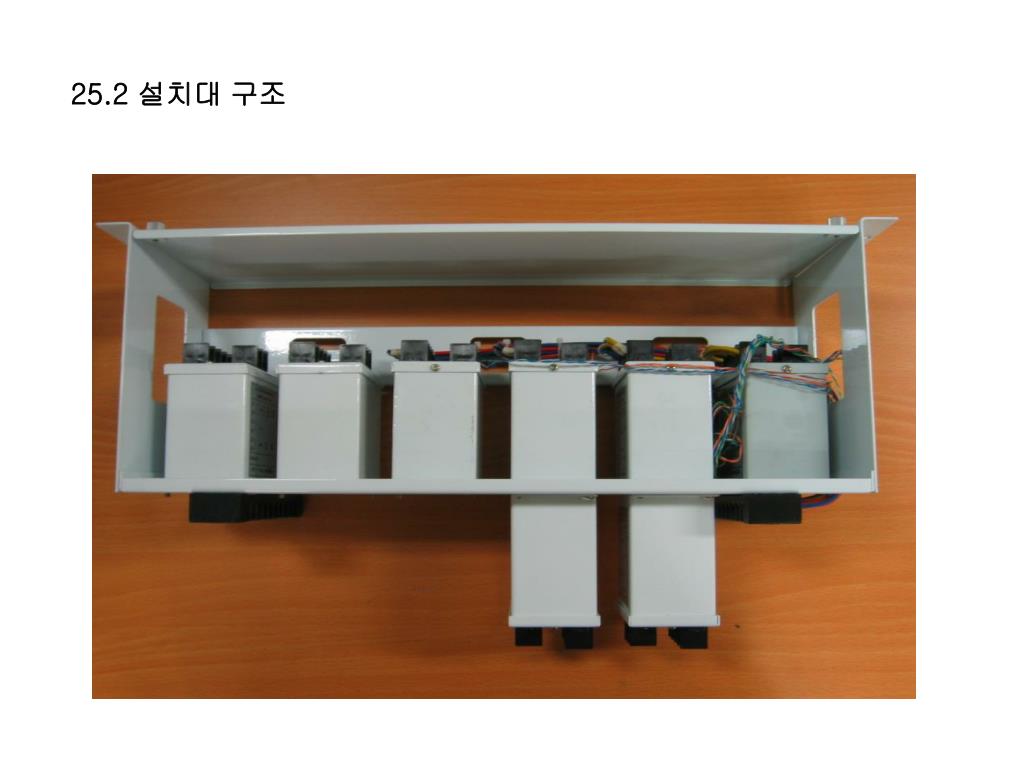

  48. 25.2 설치대 구조

  49. 26.TRMS 에 PIA 등록 26.1 등록화면

  50. 26.2 TRMS에 PIA Port 설정
