エネルギ変換工学 第10回 講義資料 波力発電と風力発電 2007s18 森井 智貴 2007s14 野々垣 浩 監修 木下 祥次
海洋エネルギー実験地点 1)増毛港 2)室蘭港 3)酒田港 4)由良沖 5)寝屋漁港 6)三瀬立岩海岸 7)原町 8)九十九里町片貝 9)五カ所湾 10)西表島 11)宮津 12）大村湾
波力発電の特徴 • 長所 • 自然エネルギーであるため環境にやさしい • 絶えず発電できる • 発電量を予想できる • 消波効果がある • 短所 • 発電コストが高い • 設備の維持が困難 • 予算がおりにくい

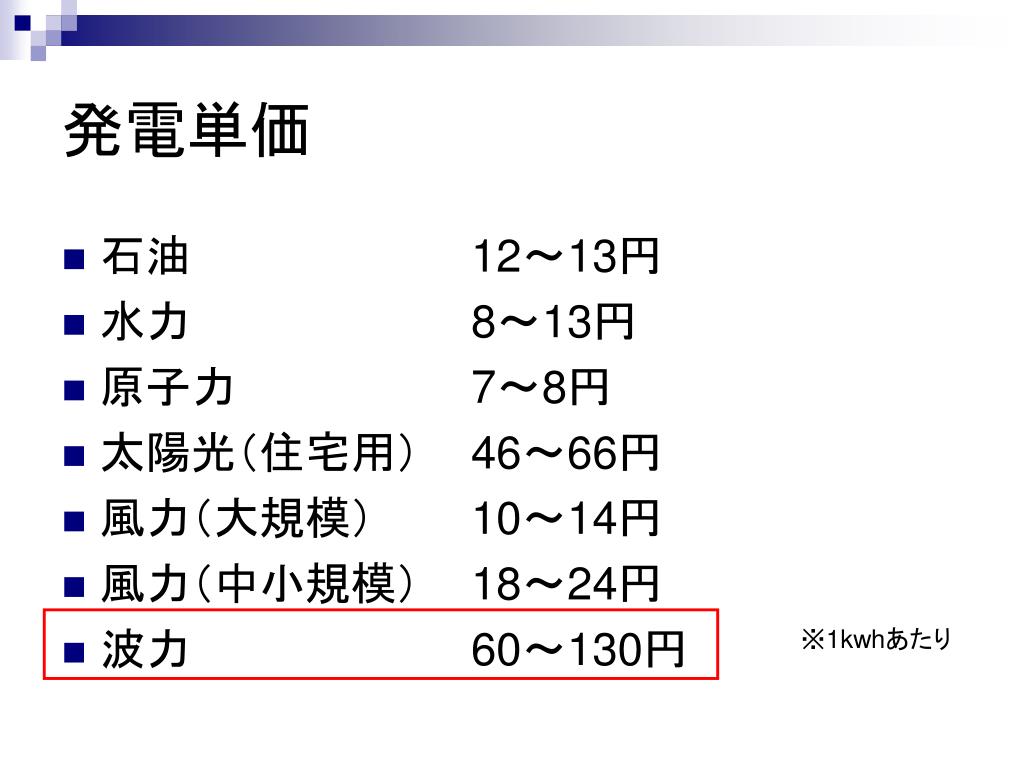

発電単価 • 石油 12～13円 • 水力 8～13円 • 原子力 7～8円 • 太陽光（住宅用） 46～66円 • 風力（大規模） 10～14円 • 風力（中小規模） 18～24円 • 波力 60～130円 ※1kwhあたり
発電方法（一次変換） • 機械的なエネルギーに変換する 例：振り子式波力発電 • 水の位置エネルギーまたは水流エネルギーに変換する • 空気エネルギーに変換する 例：振動水柱方式

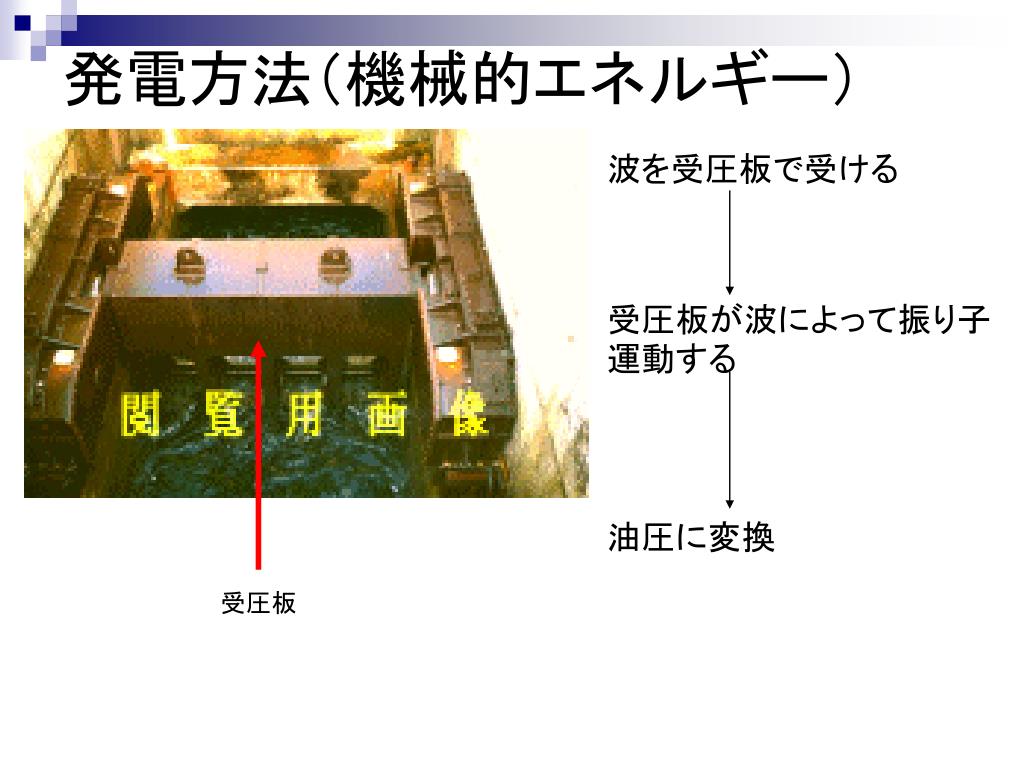

受圧板 発電方法（機械的エネルギー） 波を受圧板で受ける 受圧板が波によって振り子運動する 油圧に変換

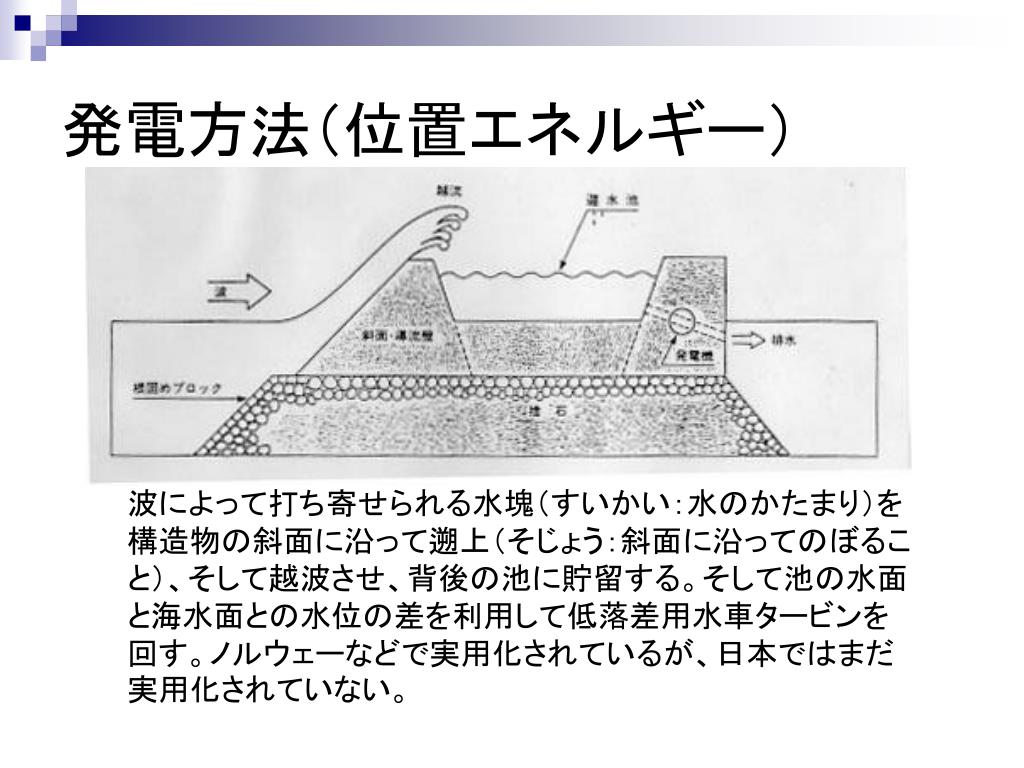

発電方法（位置エネルギー） 波によって打ち寄せられる水塊（すいかい：水のかたまり）を構造物の斜面に沿って遡上（そじょう：斜面に沿ってのぼること）、そして越波させ、背後の池に貯留する。そして池の水面と海水面との水位の差を利用して低落差用水車タービンを回す。ノルウェーなどで実用化されているが、日本ではまだ実用化されていない。

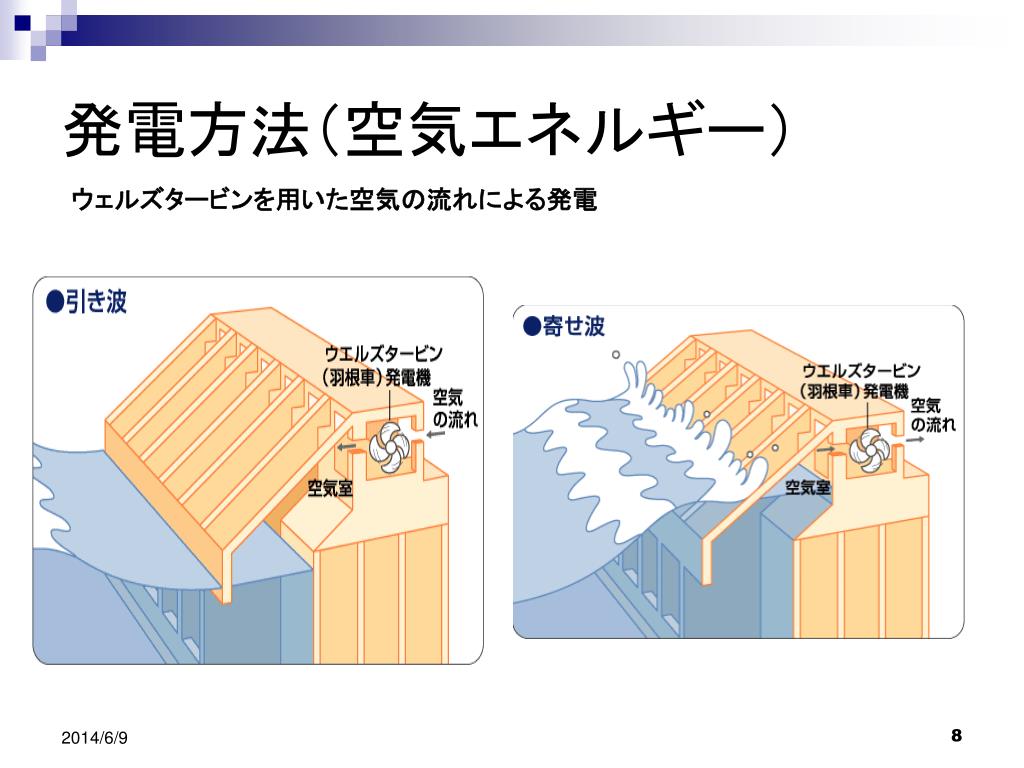

発電方法（空気エネルギー） ウェルズタービンを用いた空気の流れによる発電
気流 力 気流 ウェルズタービン 飛行機の翼の原理を利用。 気流の向きが反転しても同一方向に回転する。

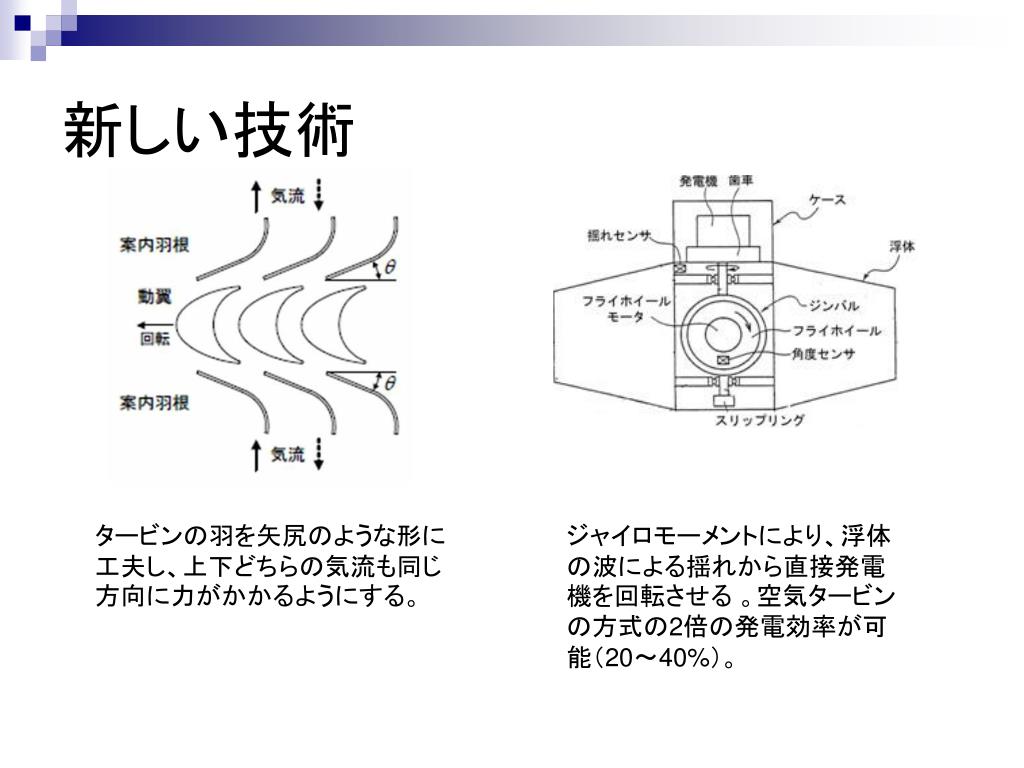

新しい技術 タービンの羽を矢尻のような形に工夫し、上下どちらの気流も同じ方向に力がかかるようにする。 ジャイロモーメントにより、浮体の波による揺れから直接発電機を回転させる 。空気タービンの方式の2倍の発電効率が可能（20～40%）。

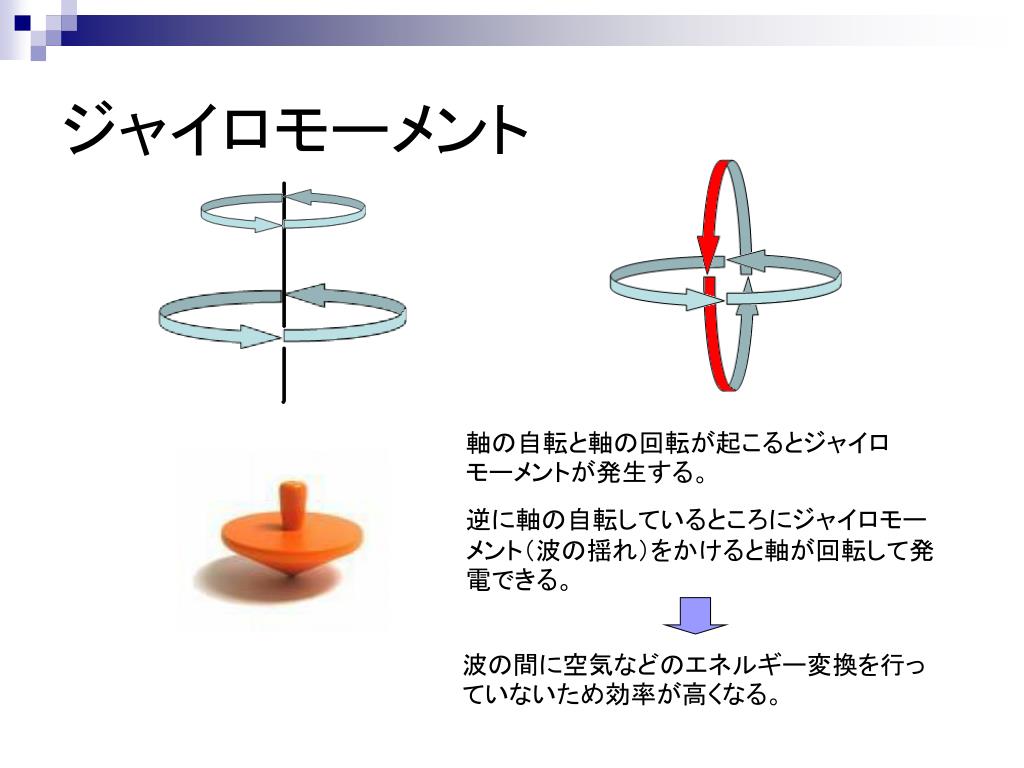

ジャイロモーメント 軸の自転と軸の回転が起こるとジャイロモーメントが発生する。 逆に軸の自転しているところにジャイロモーメント（波の揺れ）をかけると軸が回転して発電できる。 波の間に空気などのエネルギー変換を行っていないため効率が高くなる。

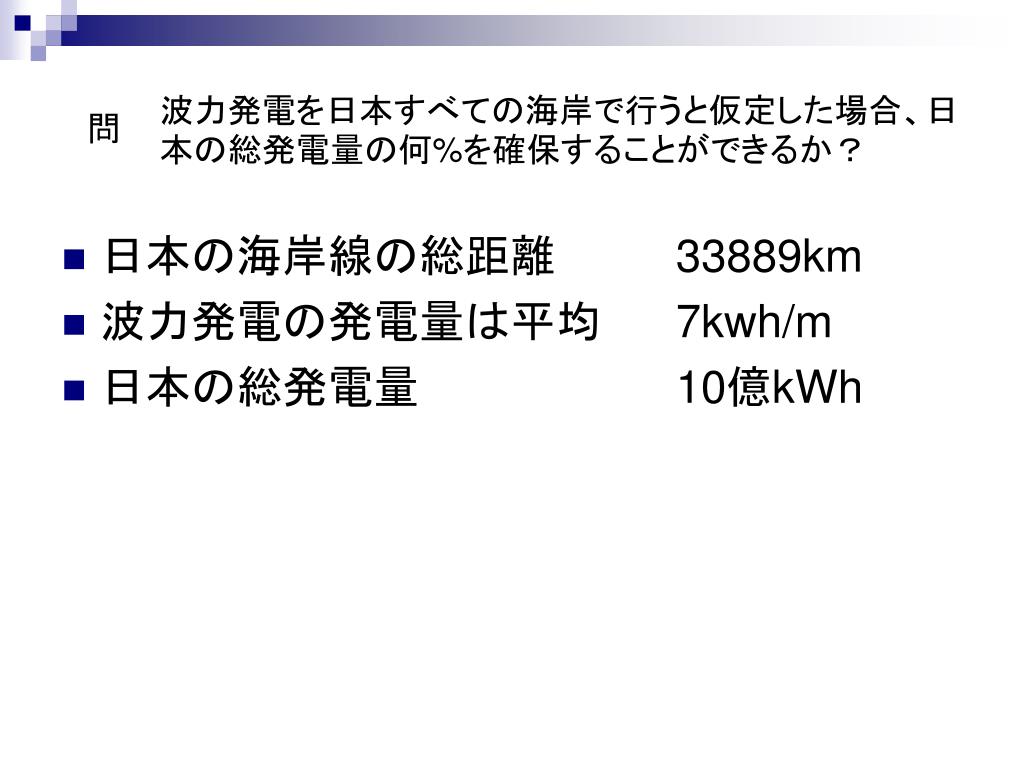

波力発電を日本すべての海岸で行うと仮定した場合、日本の総発電量の何%を確保することができるか？波力発電を日本すべての海岸で行うと仮定した場合、日本の総発電量の何%を確保することができるか？ 問 • 日本の海岸線の総距離 33889km • 波力発電の発電量は平均 7kwh/m • 日本の総発電量 10億kWh

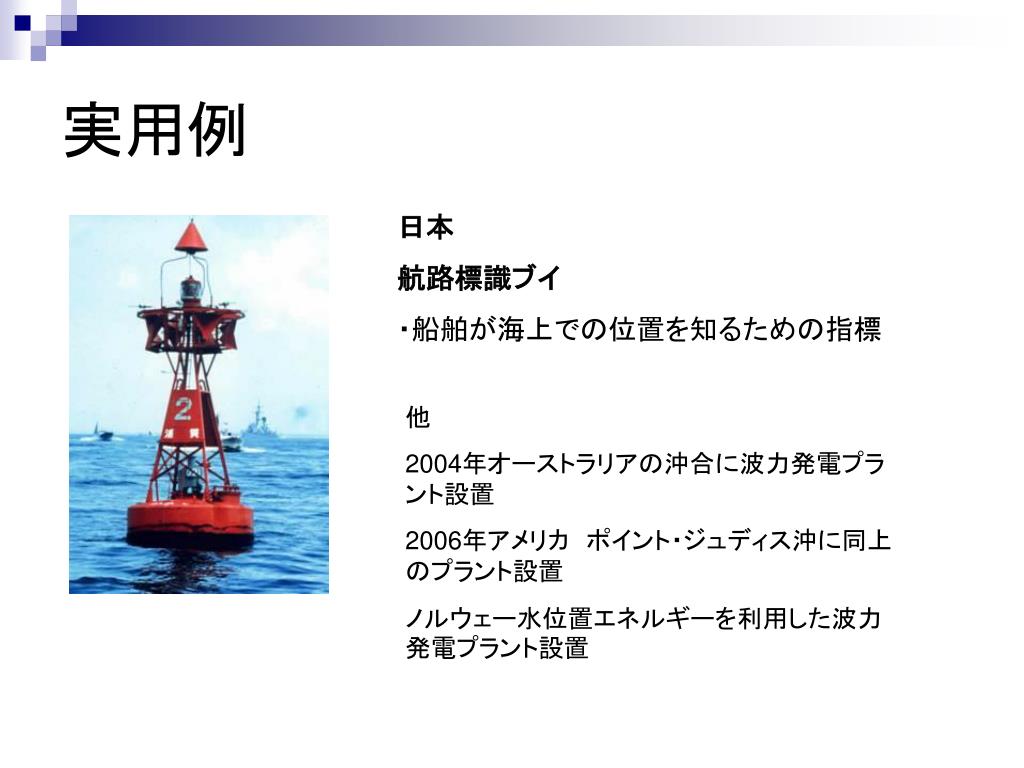

実用例 日本 航路標識ブイ ・船舶が海上での位置を知るための指標 他 2004年オーストラリアの沖合に波力発電プラント設置 2006年アメリカ ポイント・ジュディス沖に同上のプラント設置 ノルウェー水位置エネルギーを利用した波力発電プラント設置

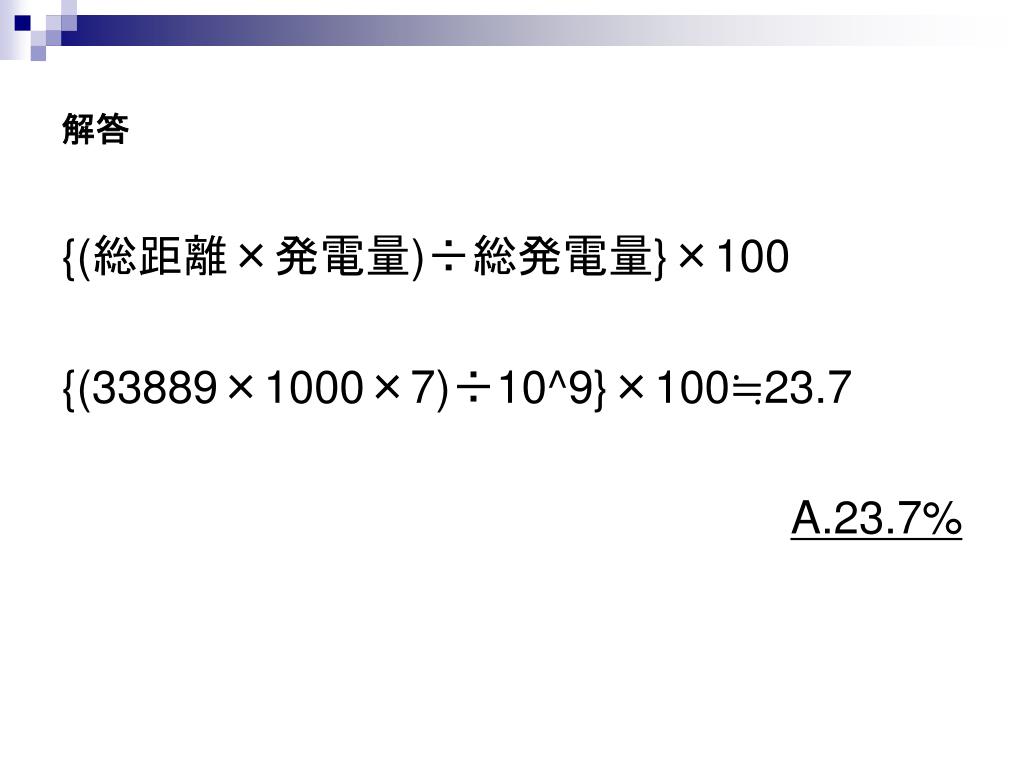

解答 {(総距離×発電量)÷総発電量}×100 {(33889×1000×7)÷10^9}×100≒23.7 A.23.7%

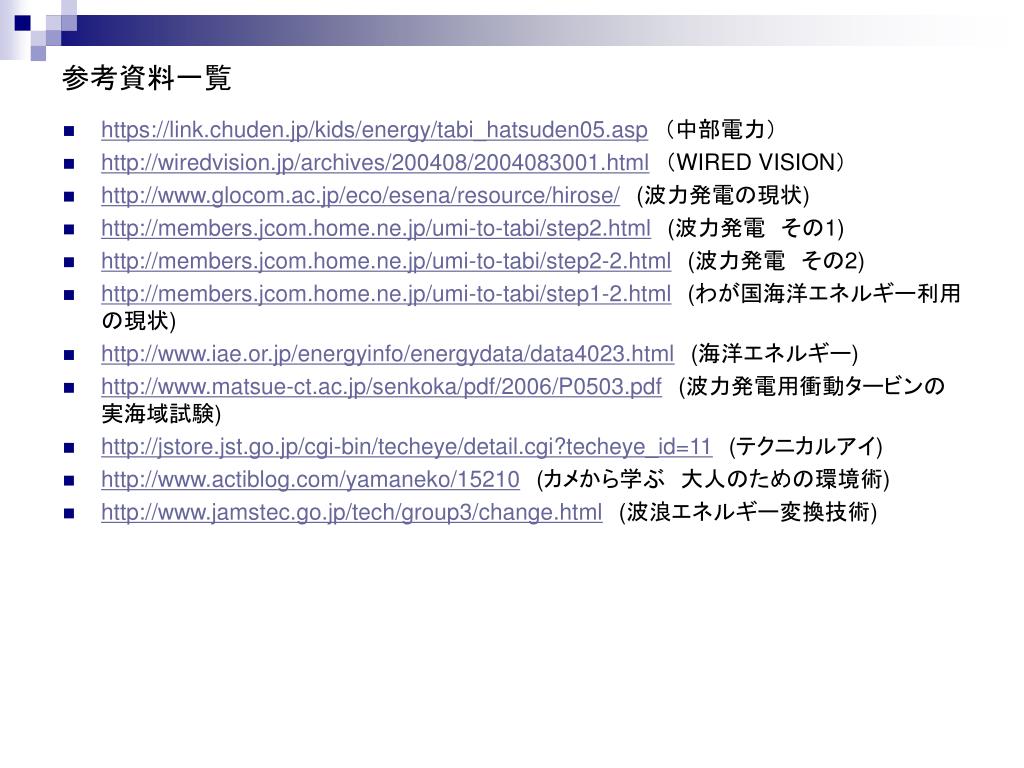

参考資料一覧 • https://link.chuden.jp/kids/energy/tabi_hatsuden05.asp （中部電力） • http://wiredvision.jp/archives/200408/2004083001.html （WIRED VISION） • http://www.glocom.ac.jp/eco/esena/resource/hirose/(波力発電の現状) • http://members.jcom.home.ne.jp/umi-to-tabi/step2.html(波力発電 その1) • http://members.jcom.home.ne.jp/umi-to-tabi/step2-2.html(波力発電 その2) • http://members.jcom.home.ne.jp/umi-to-tabi/step1-2.html(わが国海洋エネルギー利用の現状) • http://www.iae.or.jp/energyinfo/energydata/data4023.html(海洋エネルギー) • http://www.matsue-ct.ac.jp/senkoka/pdf/2006/P0503.pdf(波力発電用衝動タービンの実海域試験) • http://jstore.jst.go.jp/cgi-bin/techeye/detail.cgi?techeye_id=11(テクニカルアイ) • http://www.actiblog.com/yamaneko/15210(カメから学ぶ 大人のための環境術) • http://www.jamstec.go.jp/tech/group3/change.html(波浪エネルギー変換技術)

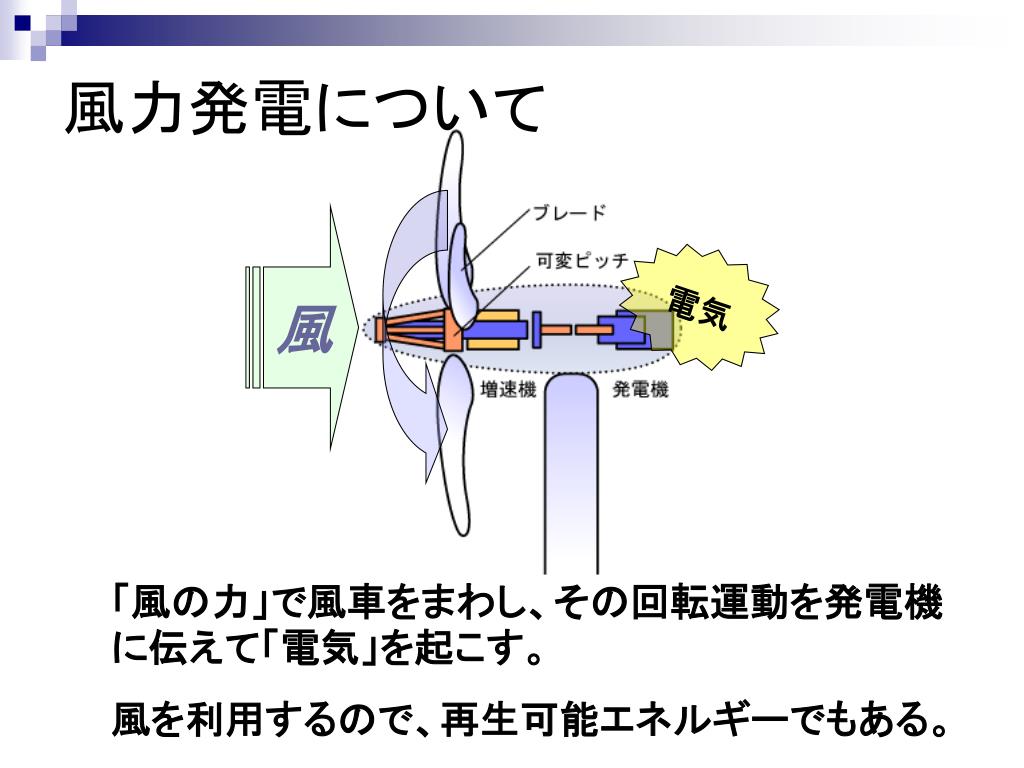

風力発電について 風 電気 「風の力」で風車をまわし、その回転運動を発電機に伝えて「電気」を起こす。 風を利用するので、再生可能エネルギーでもある。

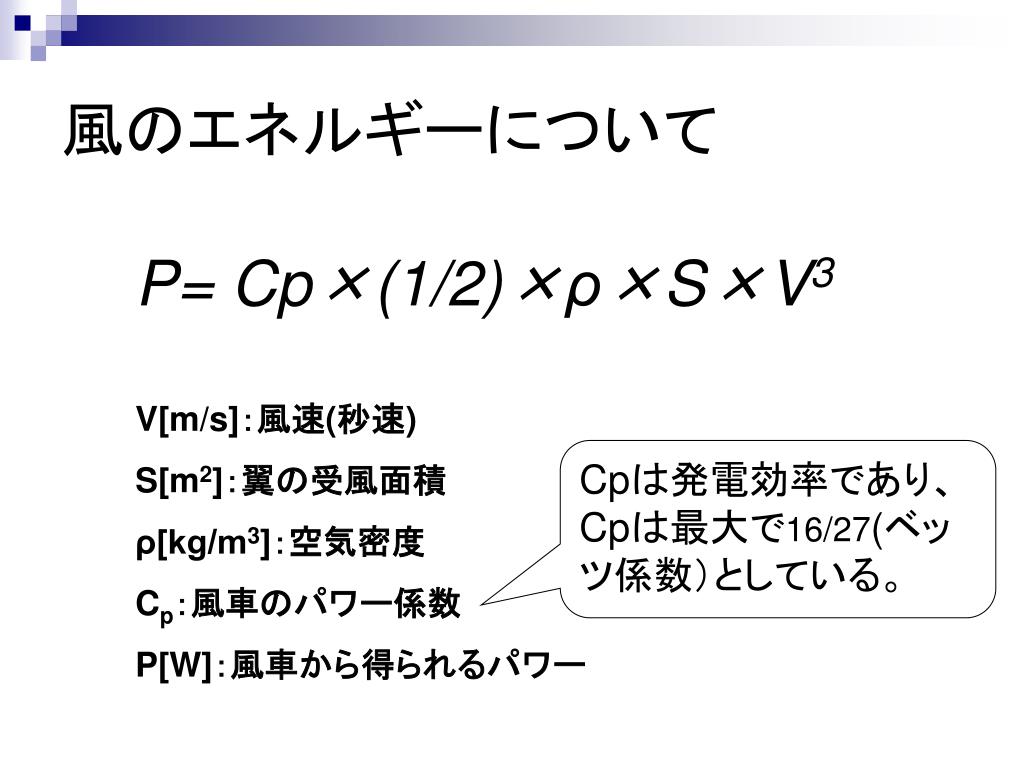

風のエネルギーについて P= Cp×(1/2)×ρ×S×V3 V[m/s]：風速(秒速) S[m2]：翼の受風面積 ρ[kg/m3]：空気密度 Cp：風車のパワー係数 P[W]：風車から得られるパワー Cpは発電効率であり、Cpは最大で16/27(ベッツ係数）としている。

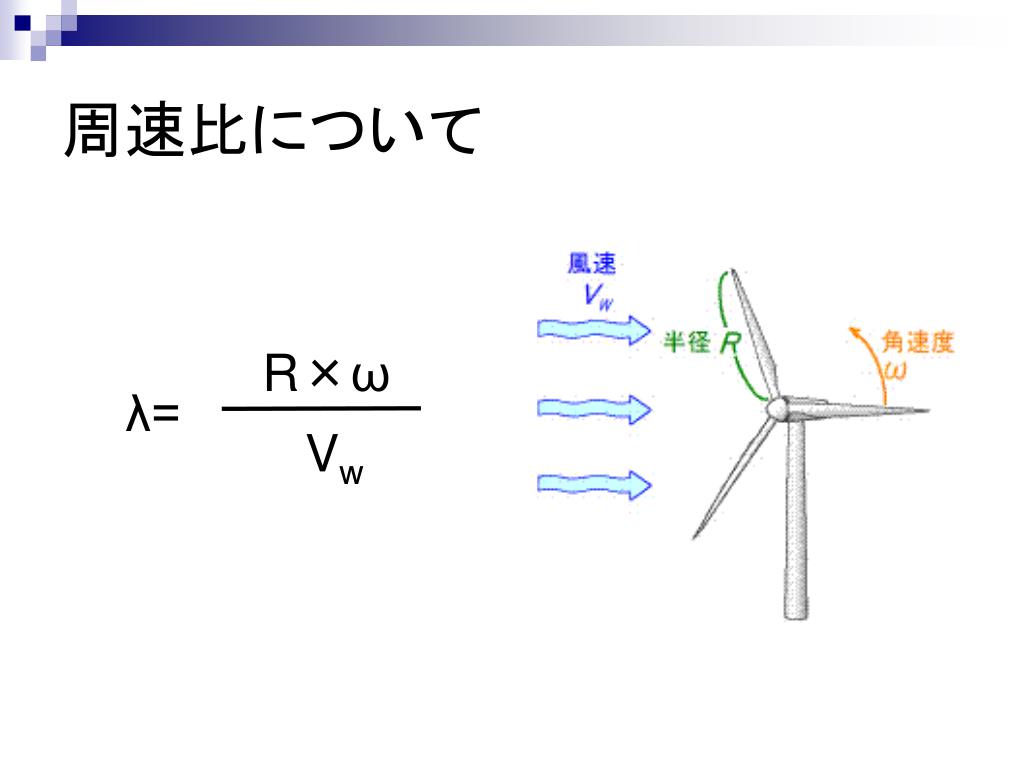

R×ω λ= Vw 周速比について

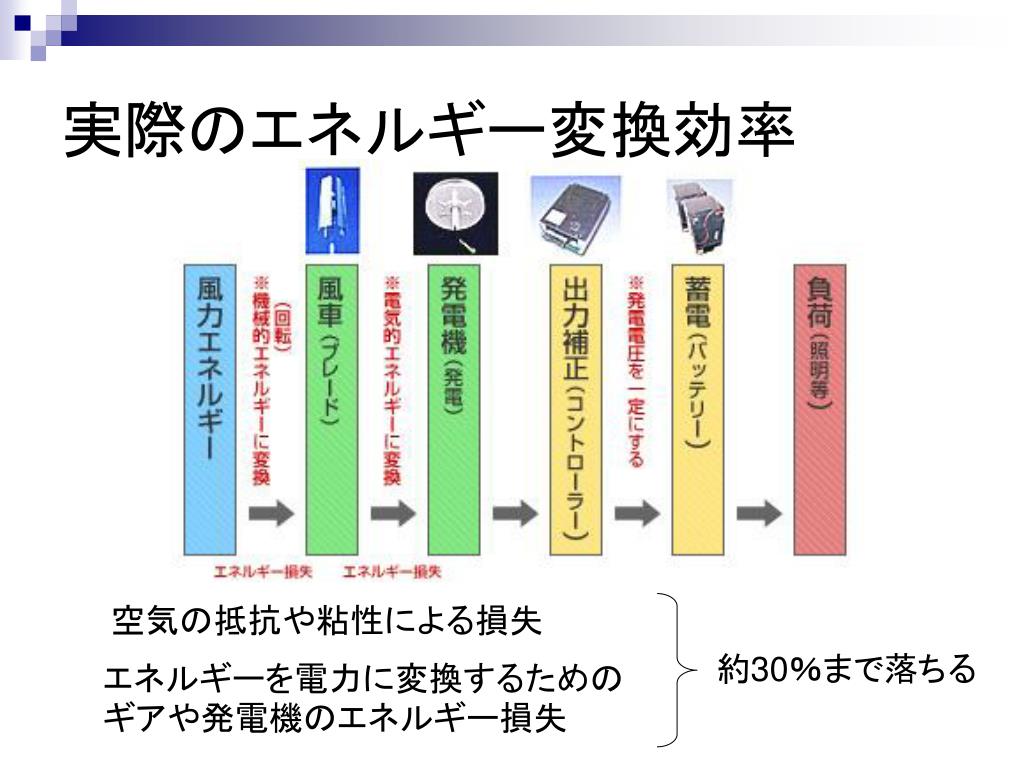

実際のエネルギー変換効率 空気の抵抗や粘性による損失 約30％まで落ちる エネルギーを電力に変換するためのギアや発電機のエネルギー損失

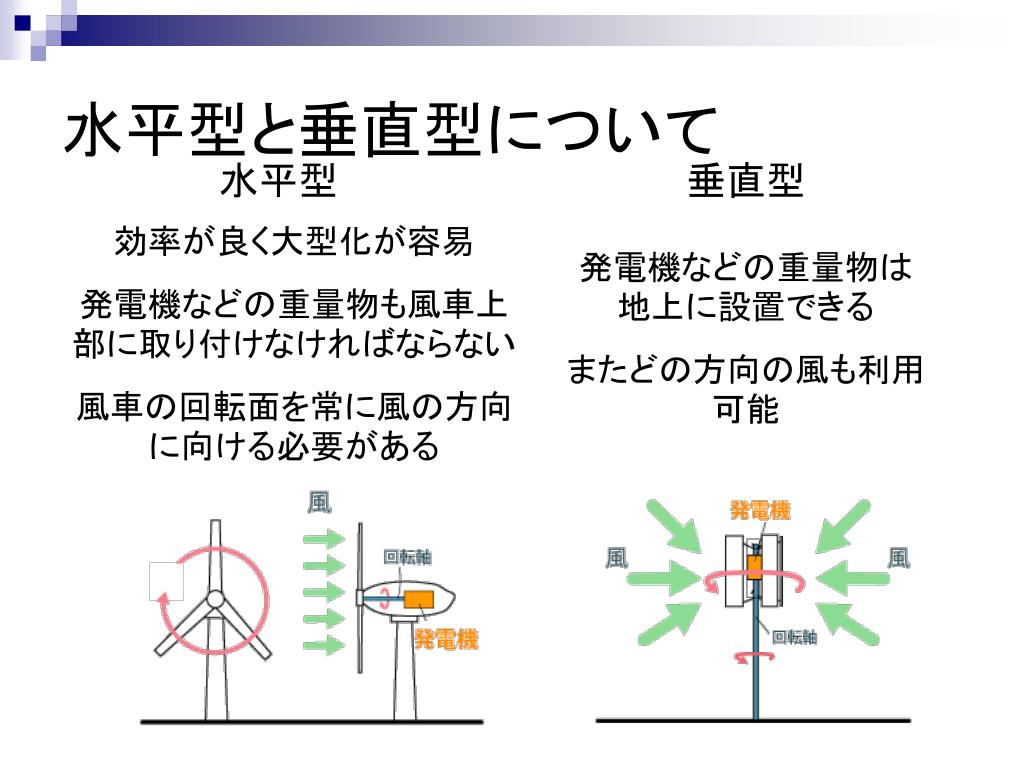

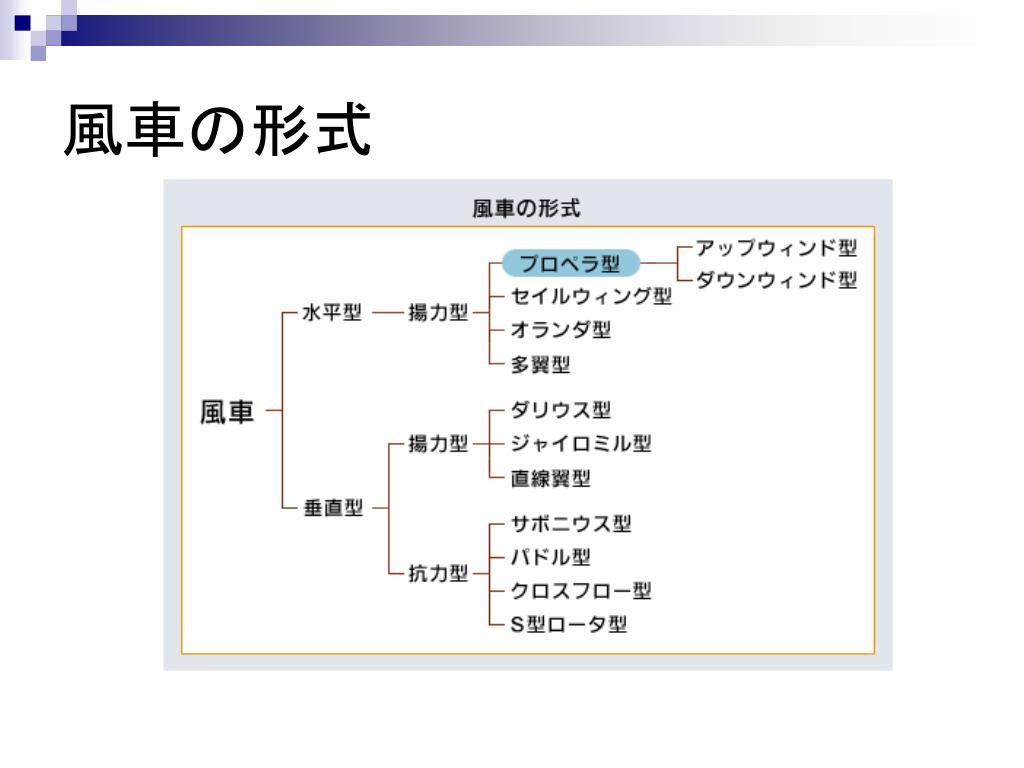

水平型 垂直型 水平型と垂直型について 効率が良く大型化が容易 発電機などの重量物も風車上部に取り付けなければならない 風車の回転面を常に風の方向に向ける必要がある 発電機などの重量物は地上に設置できる またどの方向の風も利用可能

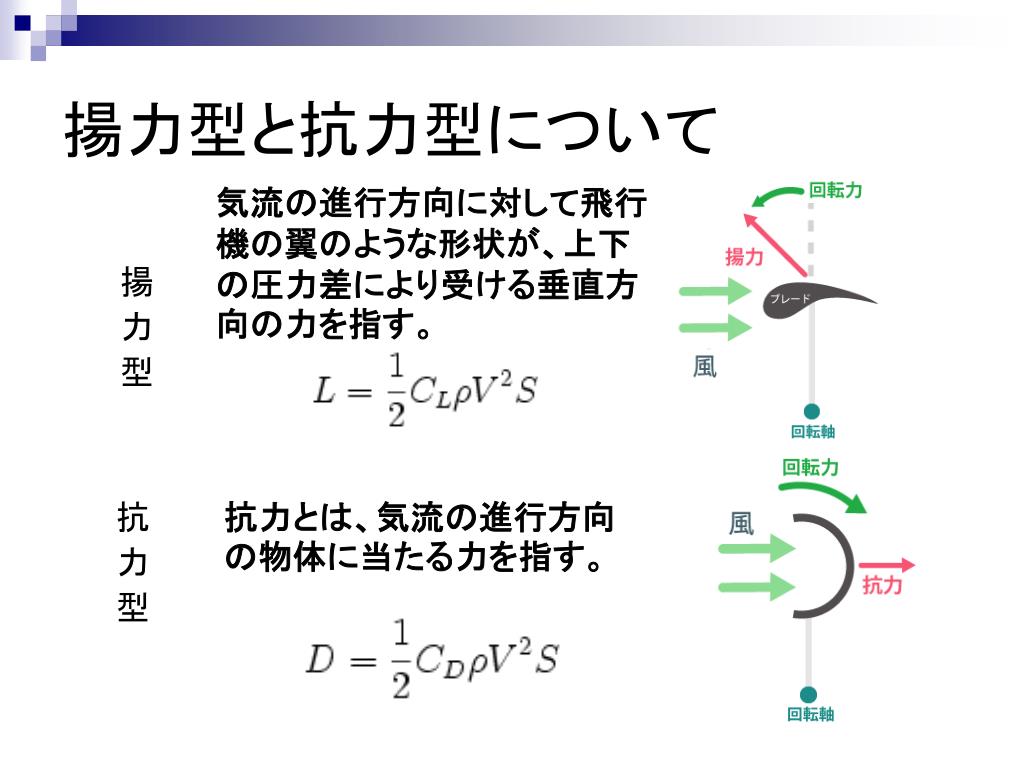

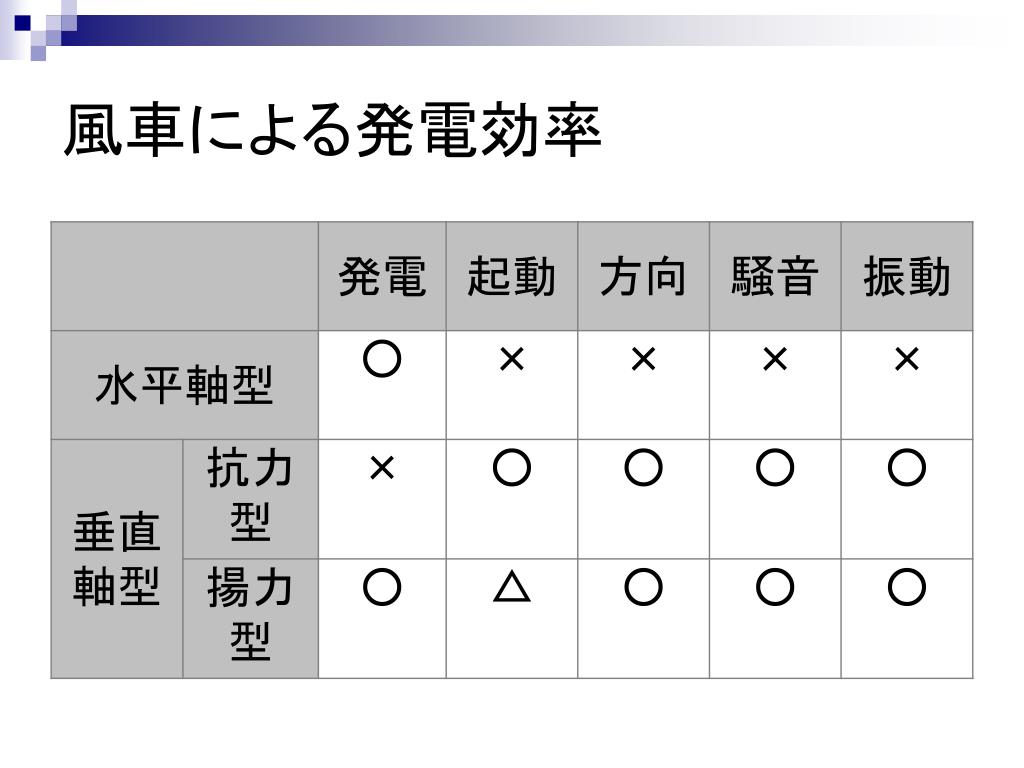

揚 力 型 抗 力 型 揚力型と抗力型について 気流の進行方向に対して飛行機の翼のような形状が、上下の圧力差により受ける垂直方向の力を指す。 抗力とは、気流の進行方向の物体に当たる力を指す。

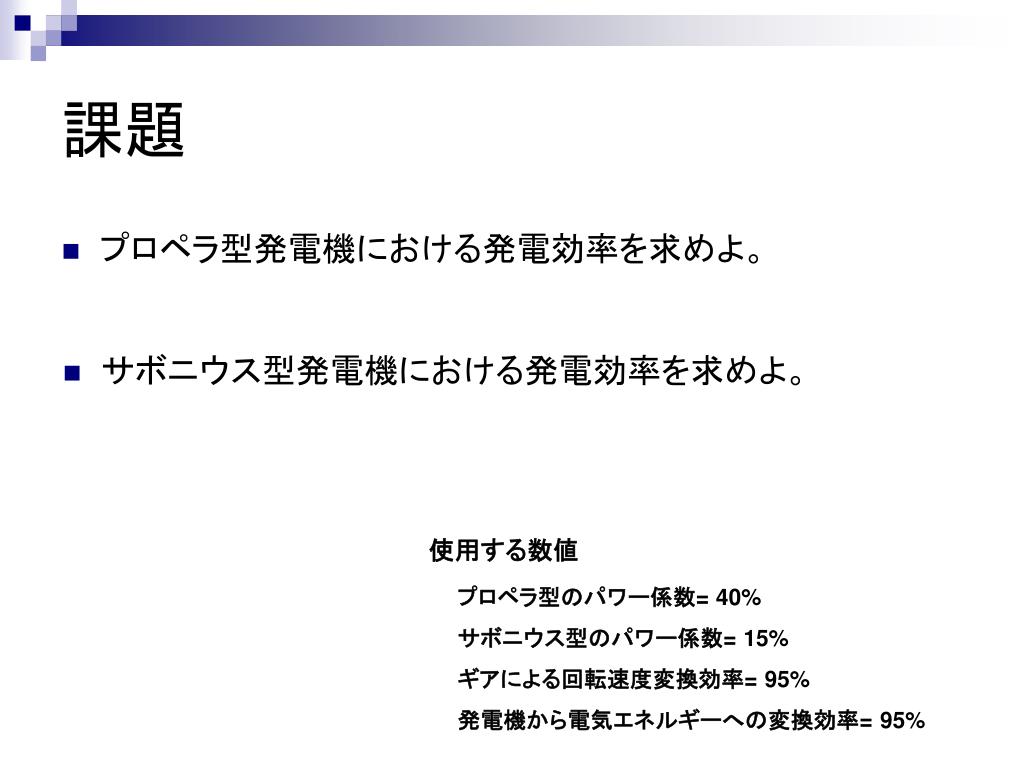

課題 • プロペラ型発電機における発電効率を求めよ。 • サボニウス型発電機における発電効率を求めよ。 使用する数値 プロペラ型のパワー係数= 40% サボニウス型のパワー係数= 15% ギアによる回転速度変換効率= 95% 発電機から電気エネルギーへの変換効率= 95%
解答 • プロペラ型発電機における発電効率を求めよ。 40%×95%×95%=36.1% A.約36% • サボニウス型発電機における発電効率を求めよ。 15%×95%×95%=13.5375% A.約13%

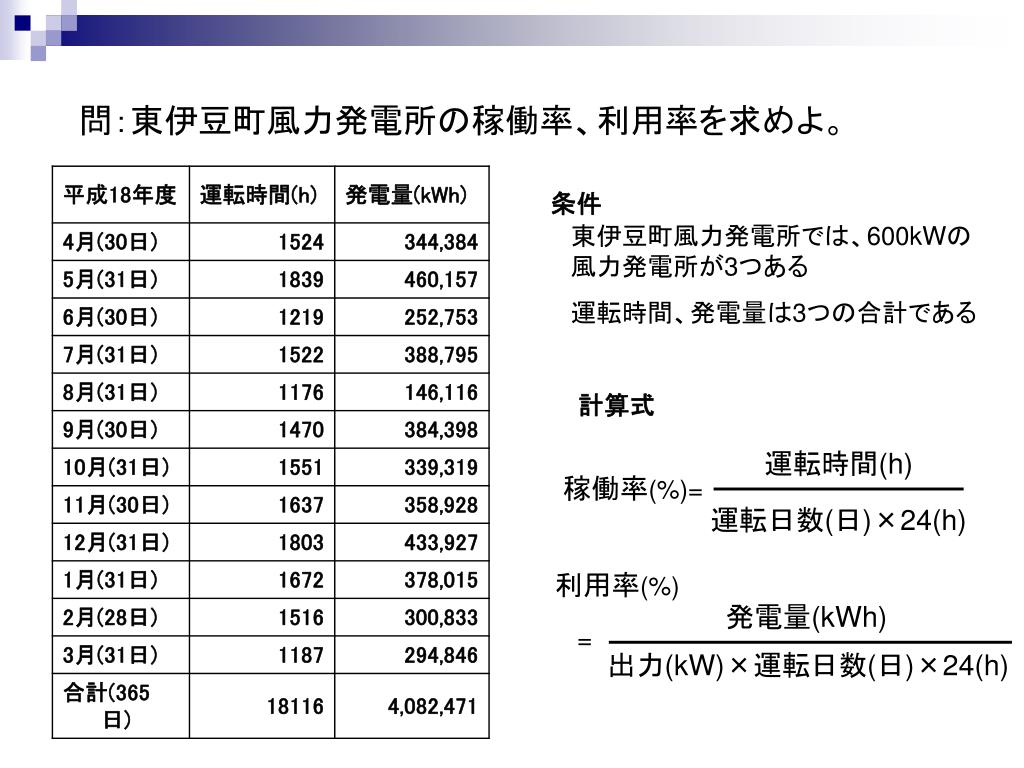

運転時間(h) 稼働率(%)= 運転日数(日)×24(h) 利用率(%) 発電量(kWh) = 出力(kW)×運転日数(日)×24(h) 問：東伊豆町風力発電所の稼働率、利用率を求めよ。 条件 東伊豆町風力発電所では、600kWの風力発電所が3つある 運転時間、発電量は3つの合計である 計算式

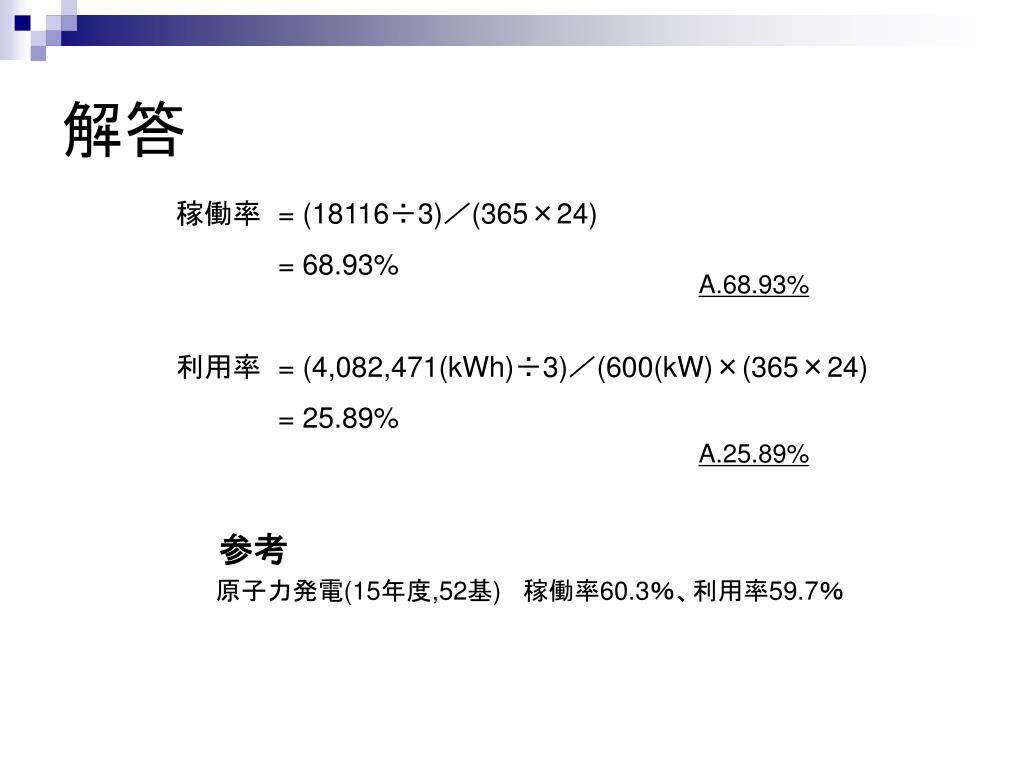

解答 稼働率 = (18116÷3)／(365×24) = 68.93% A.68.93% 利用率 = (4,082,471(kWh)÷3)／(600(kW)×(365×24) = 25.89% A.25.89% 参考 原子力発電(15年度,52基) 稼働率60.3％、利用率59.7％

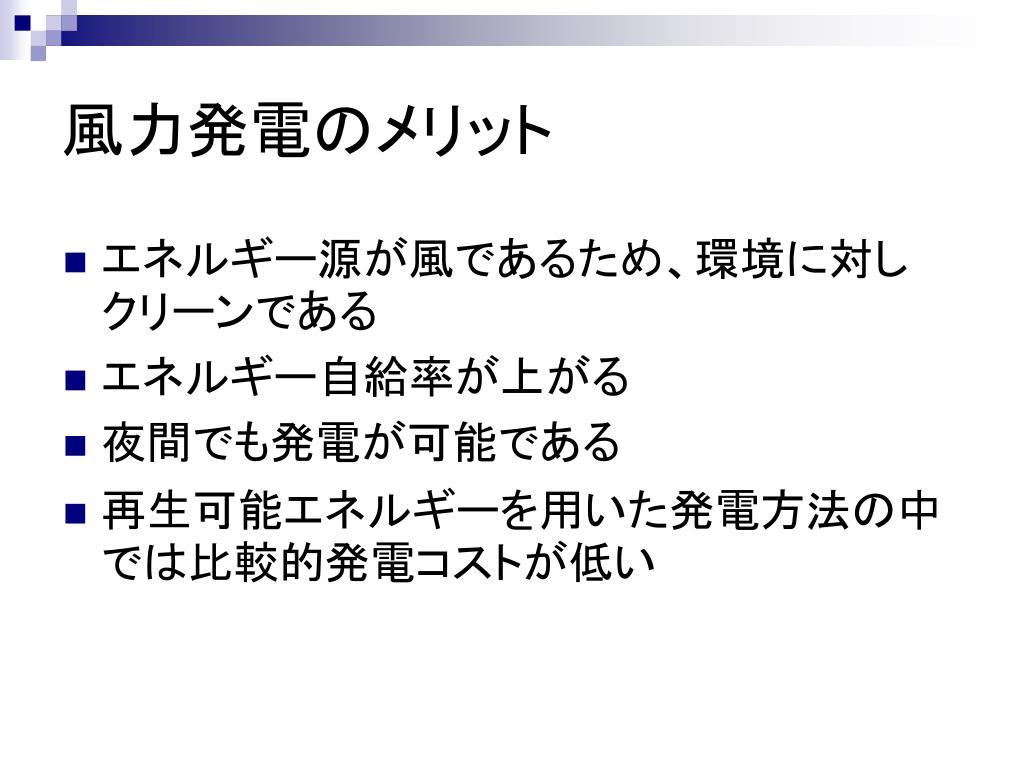

風力発電のメリット • エネルギー源が風であるため、環境に対し クリーンである • エネルギー自給率が上がる • 夜間でも発電が可能である • 再生可能エネルギーを用いた発電方法の中では比較的発電コストが低い

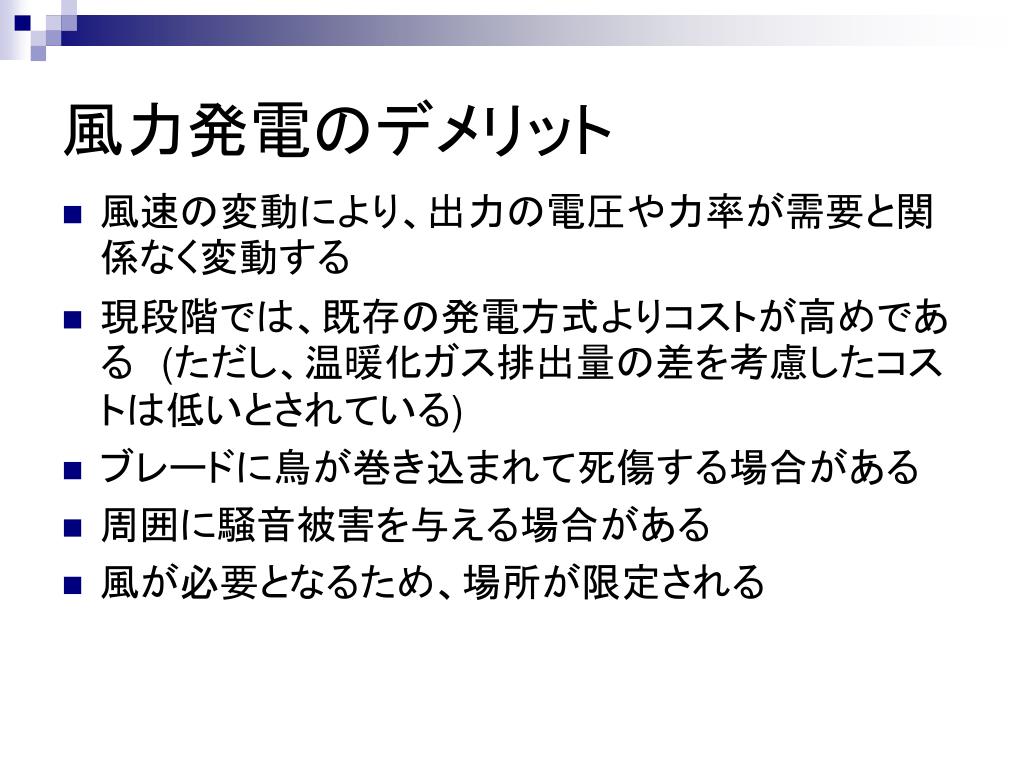

風力発電のデメリット • 風速の変動により、出力の電圧や力率が需要と関係なく変動する • 現段階では、既存の発電方式よりコストが高めである (ただし、温暖化ガス排出量の差を考慮したコストは低いとされている) • ブレードに鳥が巻き込まれて死傷する場合がある • 周囲に騒音被害を与える場合がある • 風が必要となるため、場所が限定される

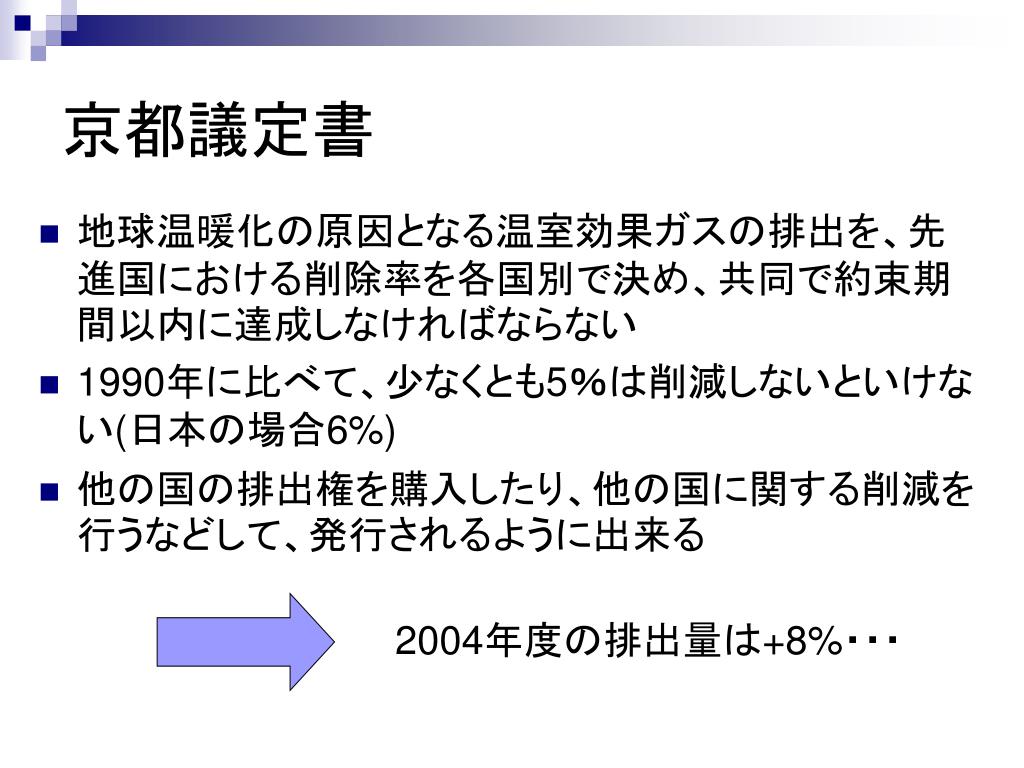

京都議定書 • 地球温暖化の原因となる温室効果ガスの排出を、先進国における削除率を各国別で決め、共同で約束期間以内に達成しなければならない • 1990年に比べて、少なくとも5％は削減しないといけない(日本の場合6%) • 他の国の排出権を購入したり、他の国に関する削減を行うなどして、発行されるように出来る 2004年度の排出量は+8%・・・
世界での風力発電 デンマークでは、既に国全体の2割を風力で賄っている 2025年には5割以上に増やせるとしている

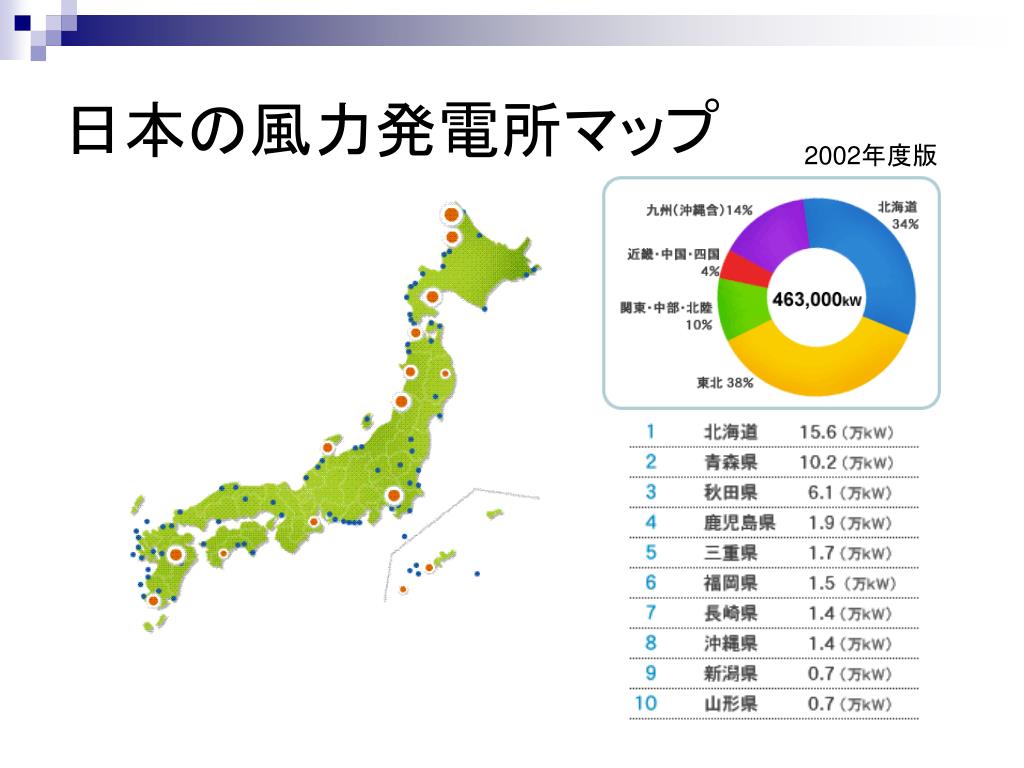

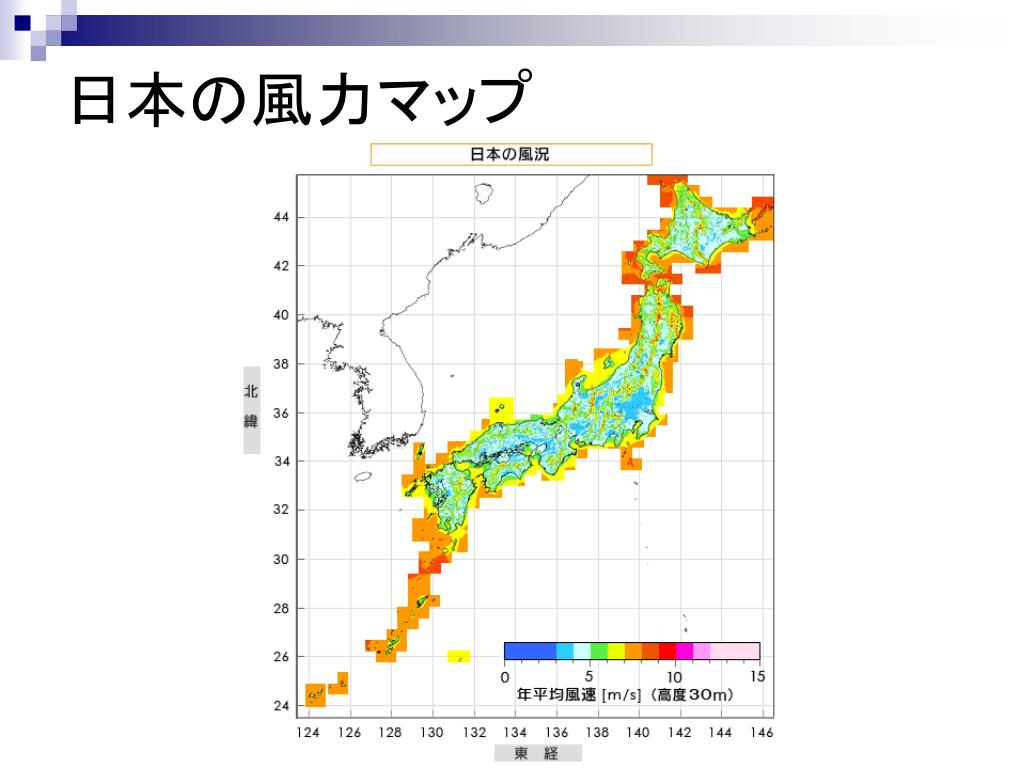

日本の風力発電所マップ 2002年度版

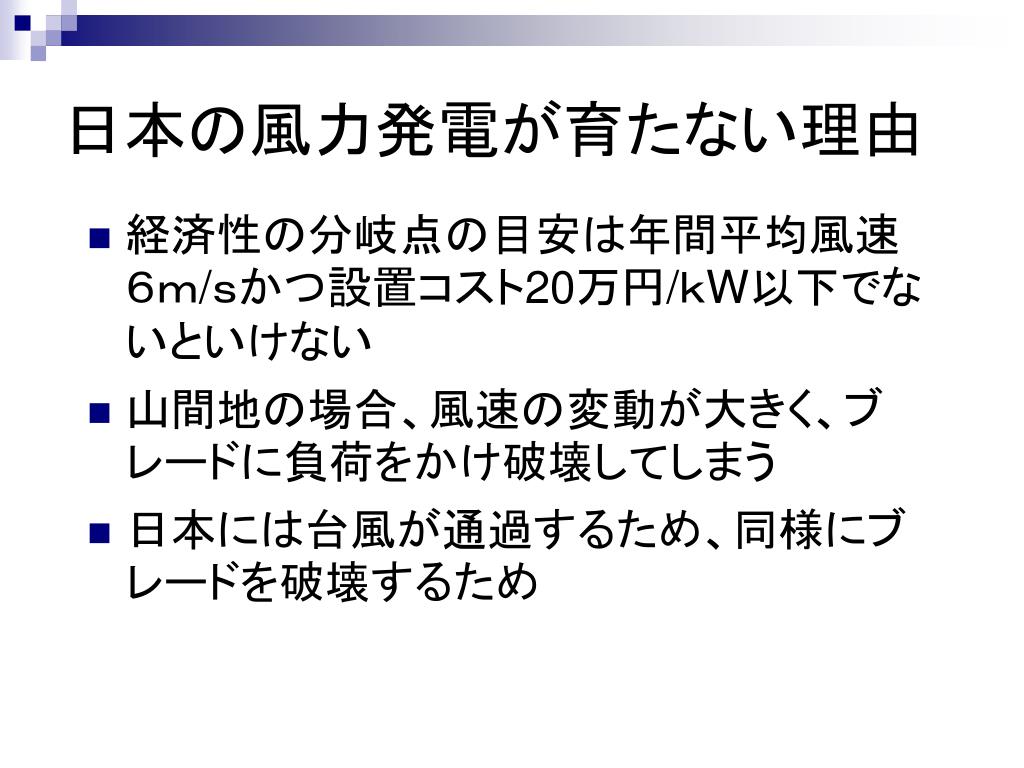

日本の風力発電が育たない理由 • 経済性の分岐点の目安は年間平均風速６ｍ/ｓかつ設置コスト20万円/ｋW以下でないといけない • 山間地の場合、風速の変動が大きく、ブレードに負荷をかけ破壊してしまう • 日本には台風が通過するため、同様にブレードを破壊するため

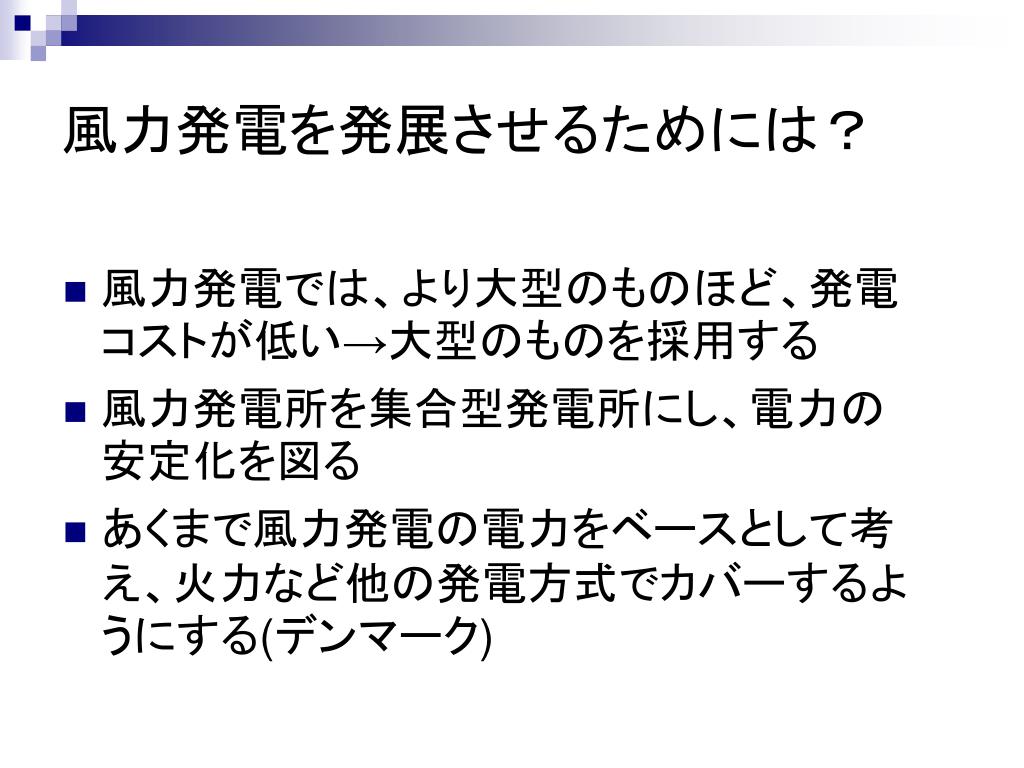

風力発電を発展させるためには？ • 風力発電では、より大型のものほど、発電コストが低い→大型のものを採用する • 風力発電所を集合型発電所にし、電力の安定化を図る • あくまで風力発電の電力をベースとして考え、火力など他の発電方式でカバーするようにする(デンマーク)

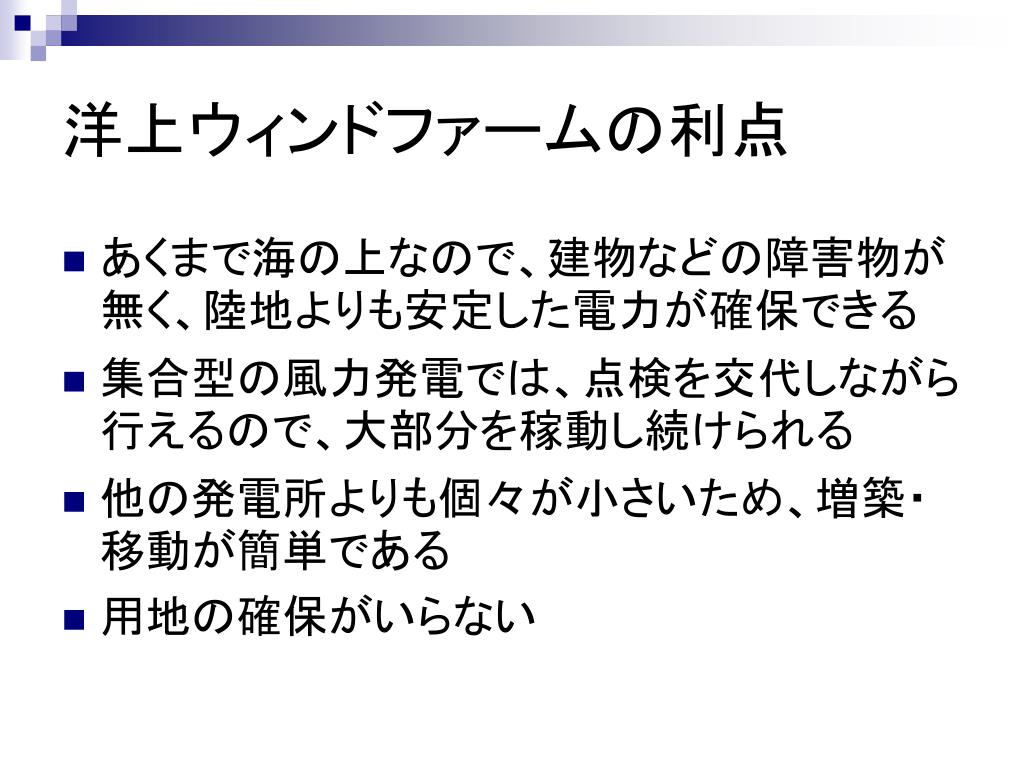

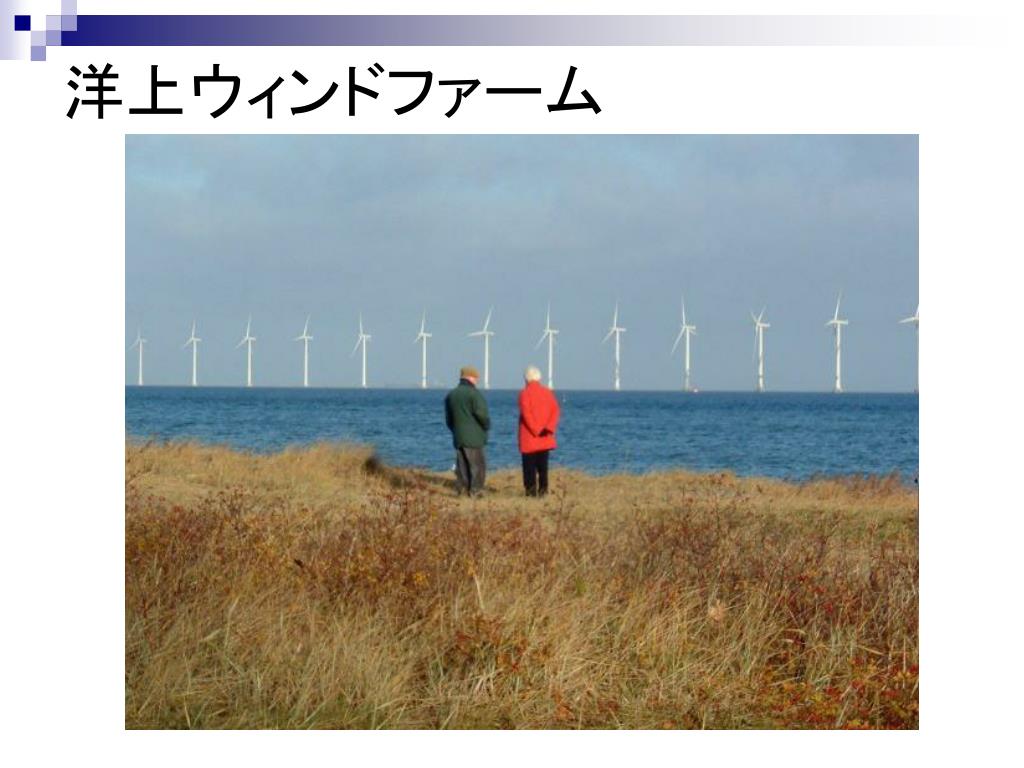

洋上ウィンドファームの利点 • あくまで海の上なので、建物などの障害物が無く、陸地よりも安定した電力が確保できる • 集合型の風力発電では、点検を交代しながら行えるので、大部分を稼動し続けられる • 他の発電所よりも個々が小さいため、増築・移動が簡単である • 用地の確保がいらない

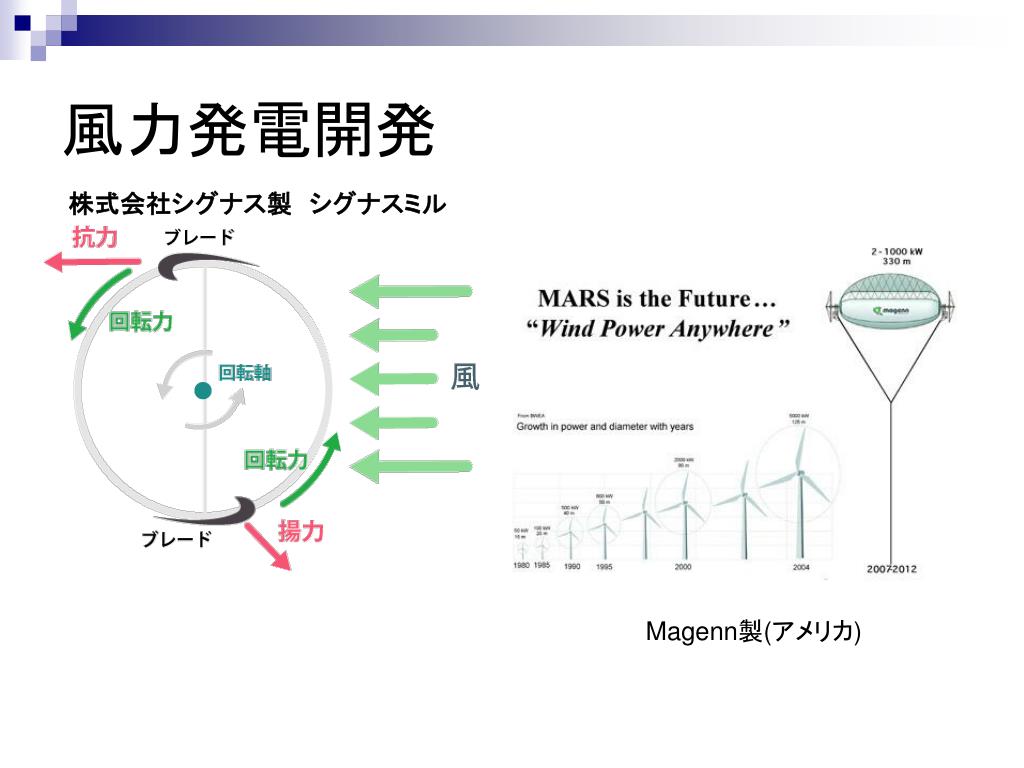

風力発電開発 株式会社シグナス製 シグナスミル Magenn製(アメリカ)

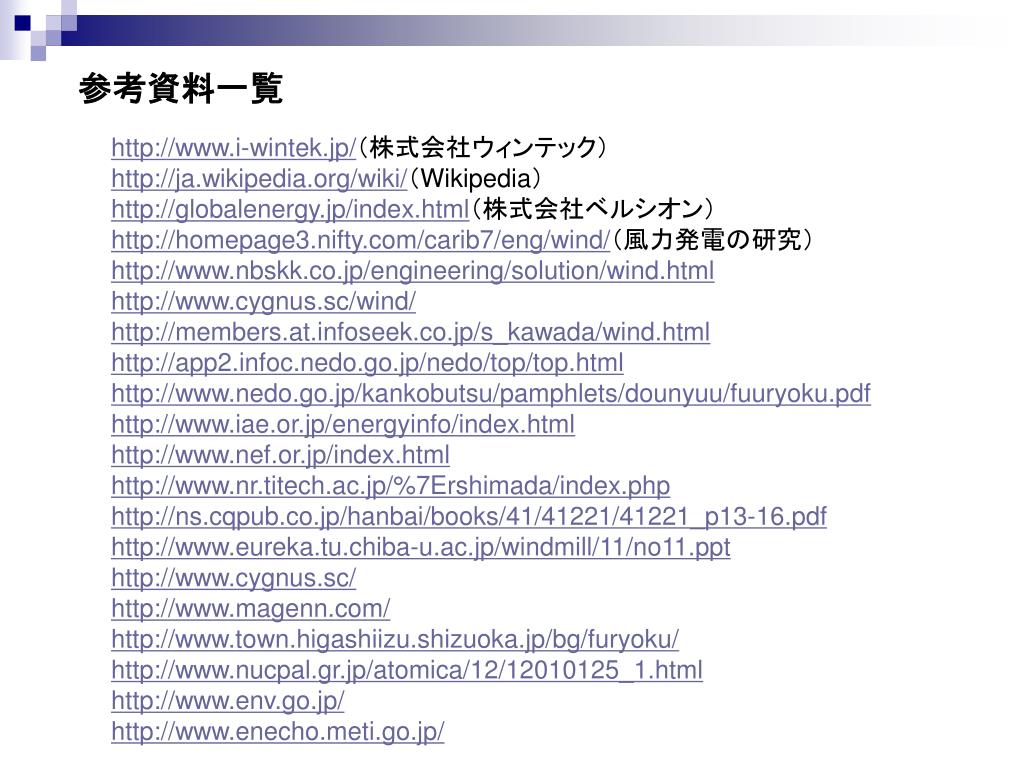

参考資料一覧 http://www.i-wintek.jp/（株式会社ウィンテック） http://ja.wikipedia.org/wiki/（Wikipedia） http://globalenergy.jp/index.html（株式会社ベルシオン） http://homepage3.nifty.com/carib7/eng/wind/（風力発電の研究） http://www.nbskk.co.jp/engineering/solution/wind.html http://www.cygnus.sc/wind/ http://members.at.infoseek.co.jp/s_kawada/wind.html http://app2.infoc.nedo.go.jp/nedo/top/top.html http://www.nedo.go.jp/kankobutsu/pamphlets/dounyuu/fuuryoku.pdf http://www.iae.or.jp/energyinfo/index.html http://www.nef.or.jp/index.html http://www.nr.titech.ac.jp/%7Ershimada/index.php http://ns.cqpub.co.jp/hanbai/books/41/41221/41221_p13-16.pdf http://www.eureka.tu.chiba-u.ac.jp/windmill/11/no11.ppt http://www.cygnus.sc/ http://www.magenn.com/ http://www.town.higashiizu.shizuoka.jp/bg/furyoku/ http://www.nucpal.gr.jp/atomica/12/12010125_1.html http://www.env.go.jp/ http://www.enecho.meti.go.jp/
