  1. ENERGIASÄÄSTLIKUD HOONED PASSIIVMAJALE SERTIFITSEERITUD AKNASÜSTEEMID

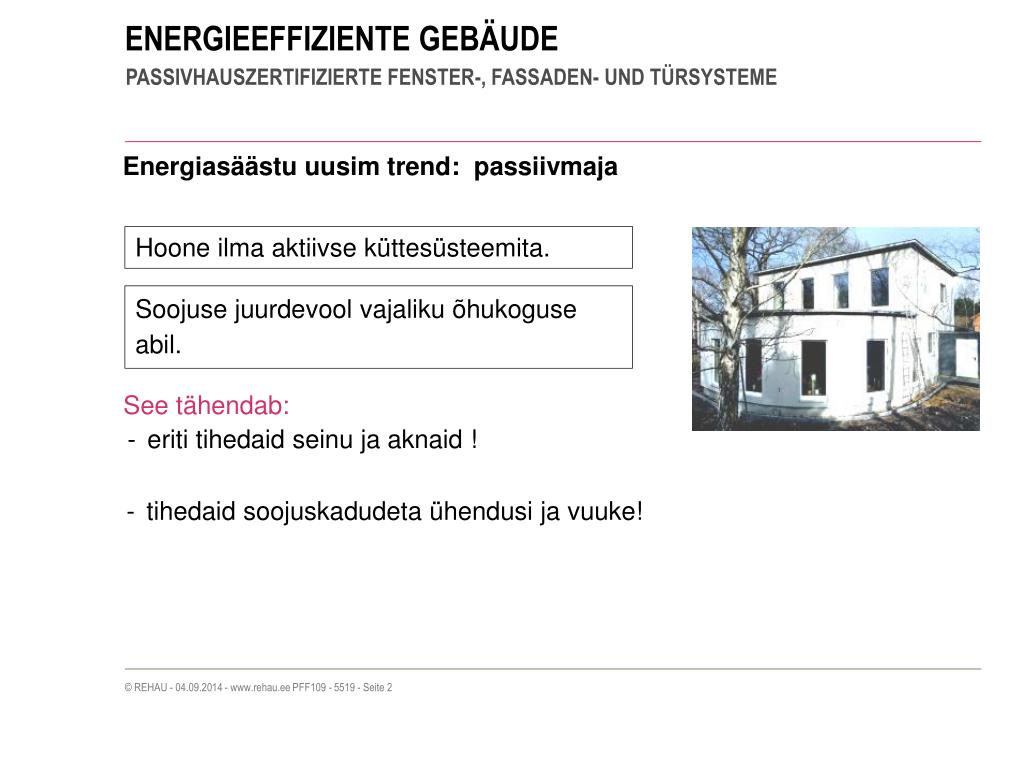

  2. Energiasäästu uusim trend: passiivmaja Hoone ilma aktiivse küttesüsteemita. Soojuse juurdevool vajaliku õhukoguse abil. See tähendab: - eriti tihedaid seinu ja aknaid ! - tihedaid soojuskadudetaühendusi ja vuuke!

  3. Energiasäästu uusimtrend: passiivmaja Aknad: Uw 0,8 W/m²K! Seinad: U  0,015 W/m²K! n50 < 0,6 h-1!

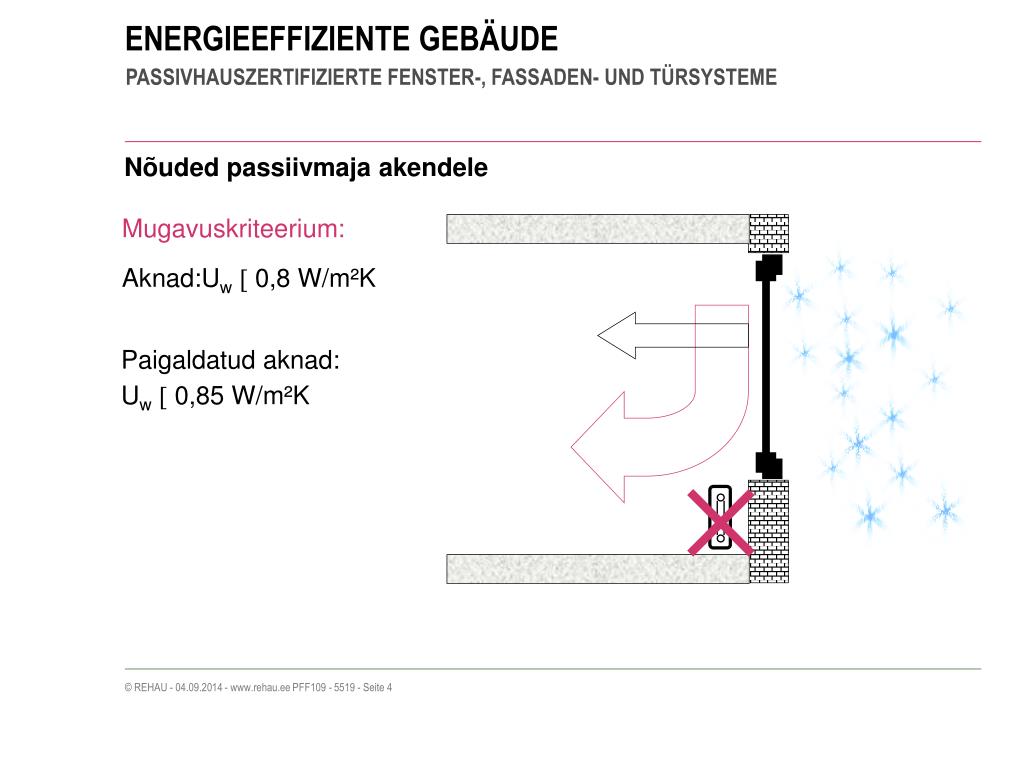

  4. Nõuded passiivmaja akendele Mugavuskriteerium: Aknad:Uw 0,8 W/m²K Paigaldatud aknad:Uw 0,85 W/m²K

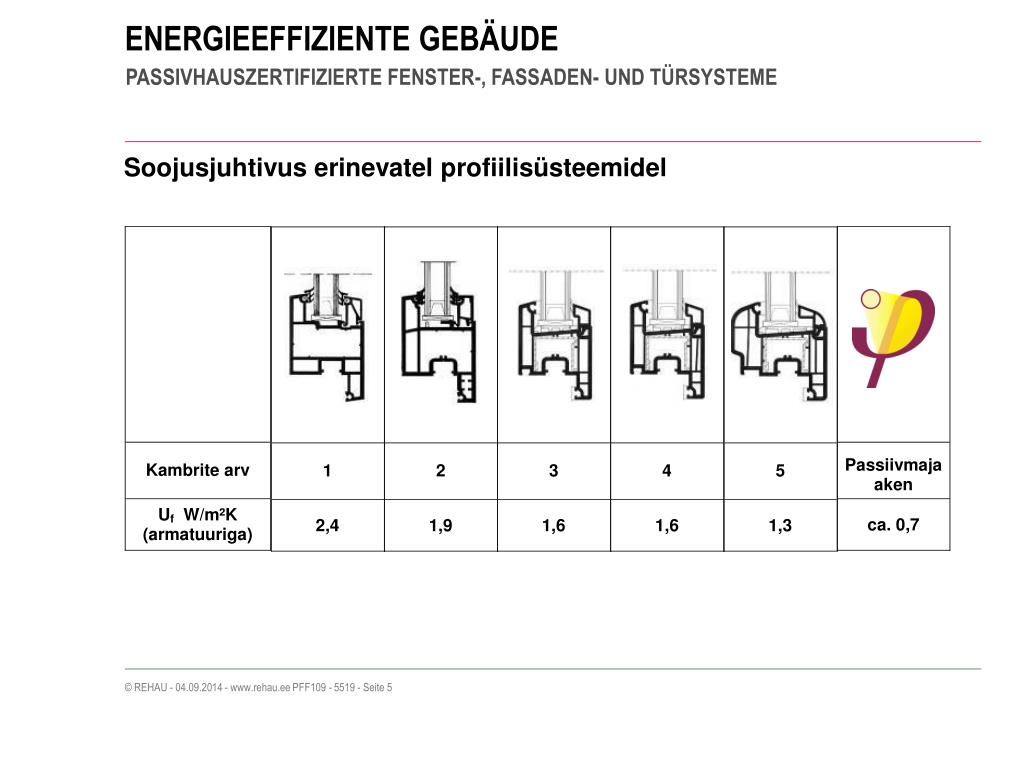

  5. Soojusjuhtivus erinevatel profiilisüsteemidel

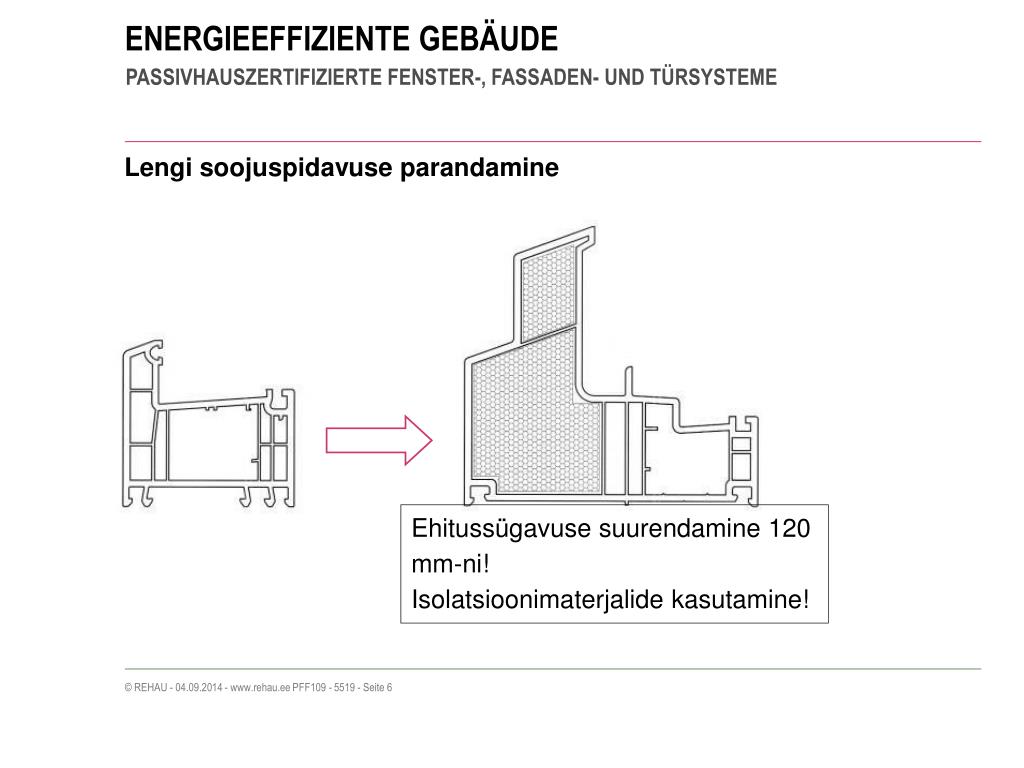

  6. Lengi soojuspidavuse parandamine Ehitussügavuse suurendamine 120 mm-ni!Isolatsioonimaterjalide kasutamine!

  7. Raami soojuspidavuse parandamine Klaaspaketi ülekatte suurendamine!Isolatsioonimaterjali kasutamine!

  8. Soojuspidavuse parandamine klaasimisel

  9. Näide: REHAU profiilsüsteem Clima-Design Klaaspaketi ülekatte suurendamine 15 – lt 28 mm, leng katab raami.... .... ja üleulatuv lengi osa annab soojustava lisaefekti

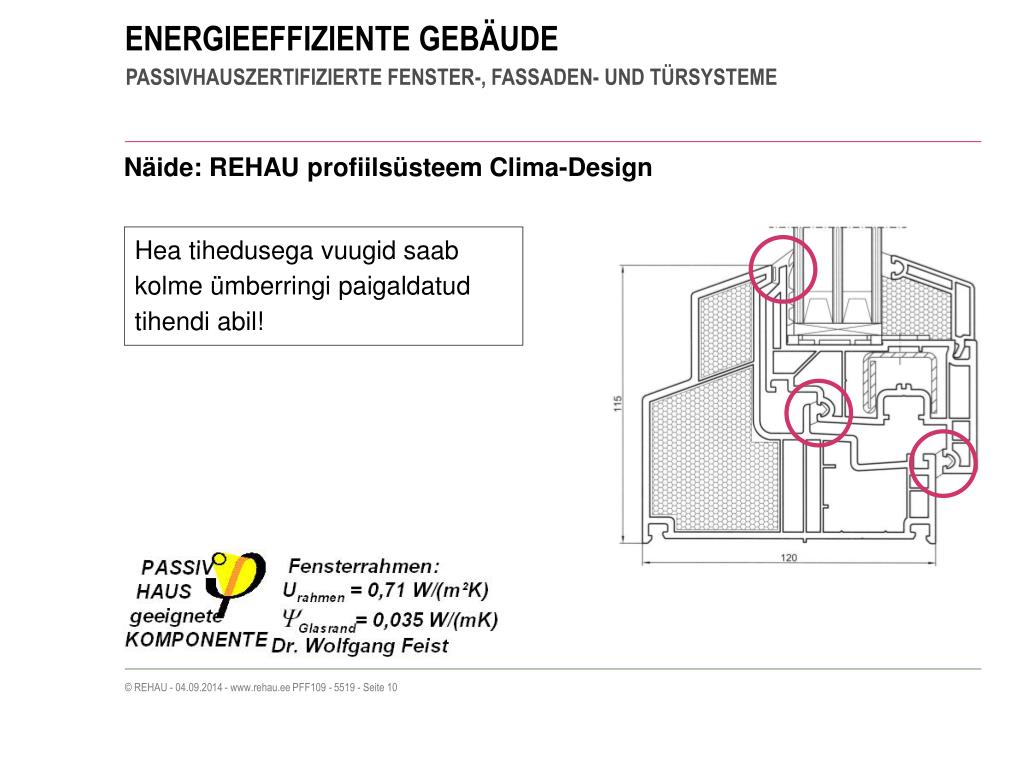

  10. Näide: REHAU profiilsüsteem Clima-Design Hea tihedusega vuugid saab kolme ümberringi paigaldatud tihendi abil!

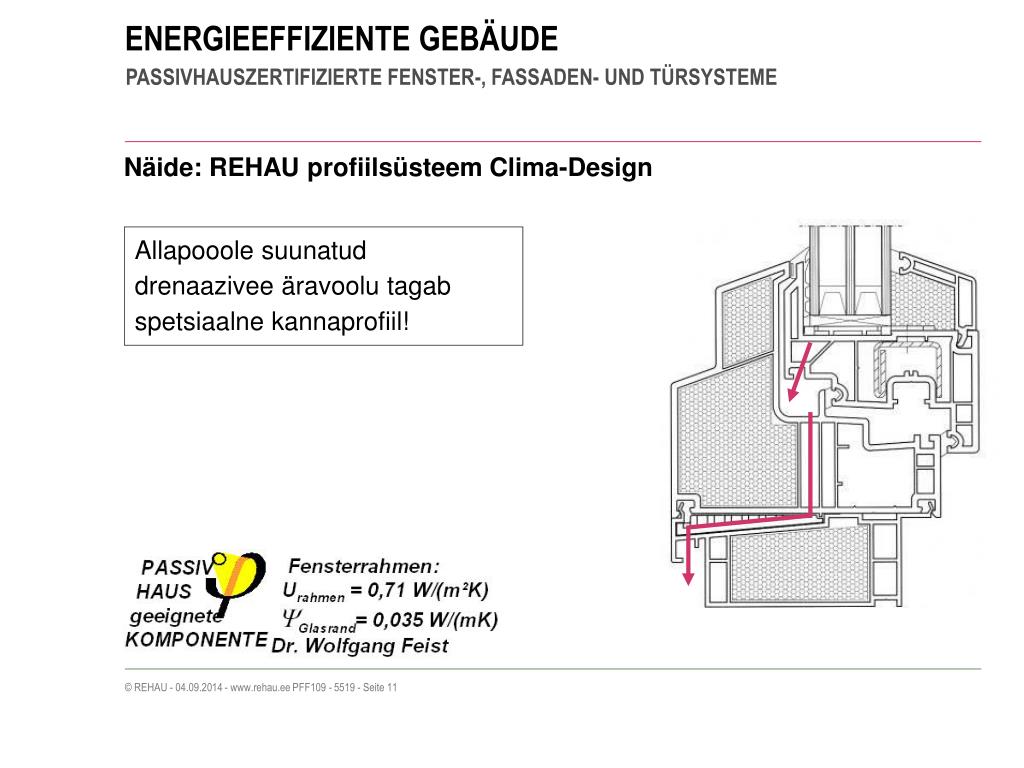

  11. Näide: REHAU profiilsüsteem Clima-Design Allapooole suunatud drenaazivee äravoolu tagab spetsiaalne kannaprofiil!

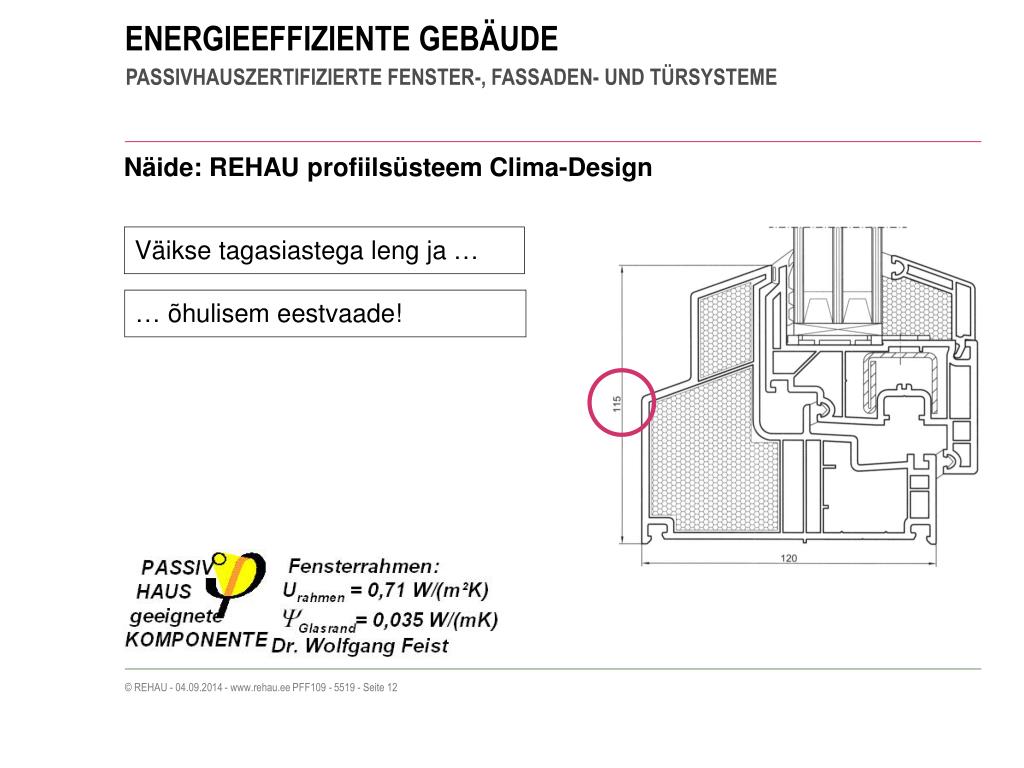

  12. Näide: REHAU profiilsüsteem Clima-Design Väikse tagasiastega leng ja … … õhulisem eestvaade!

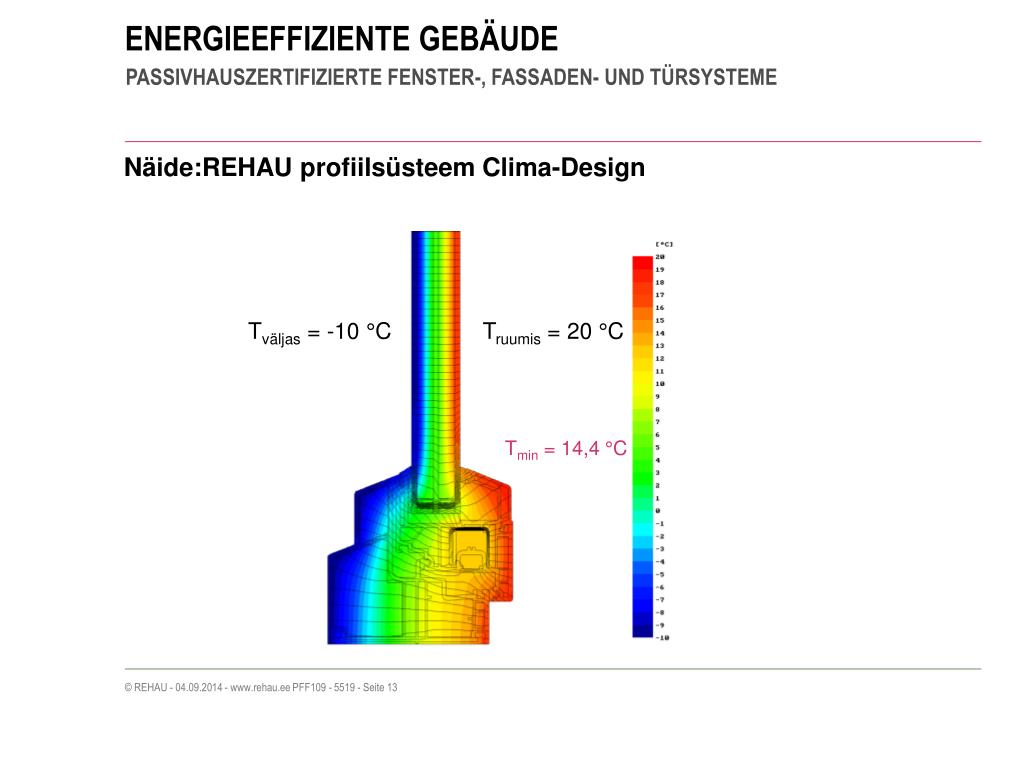

  13. Näide:REHAU profiilsüsteem Clima-Design Tväljas = -10 °C Truumis = 20 °C Tmin = 14,4 °C

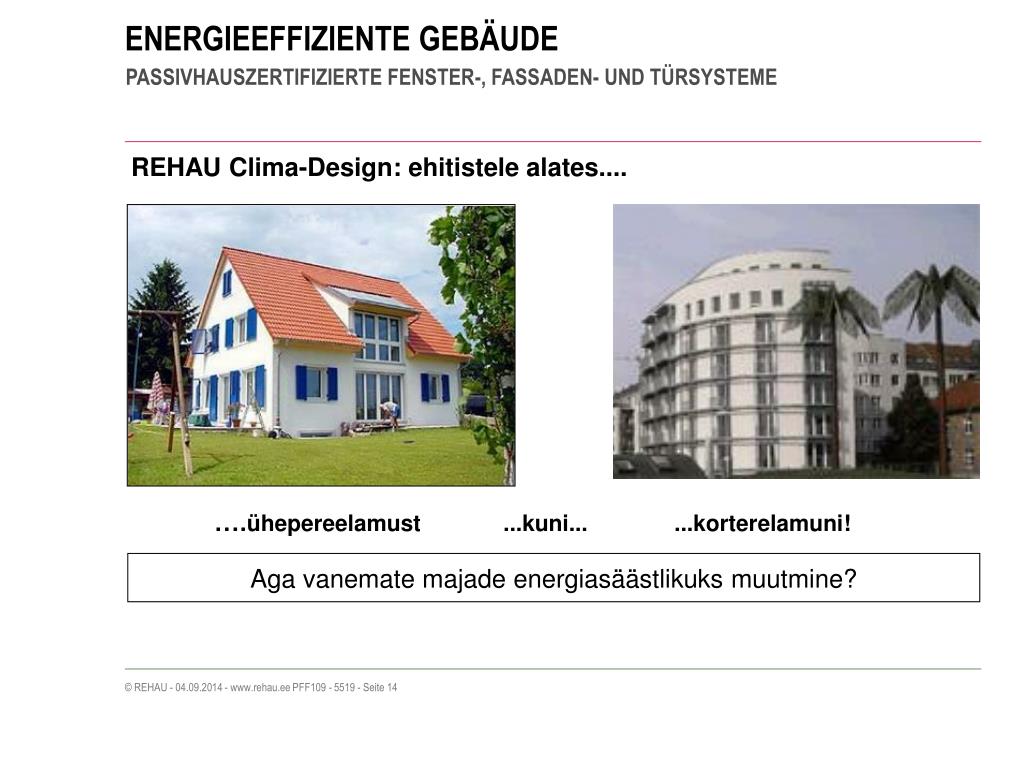

  14. ….ühepereelamust ...korterelamuni! REHAU Clima-Design: ehitistele alates.... ...kuni... Aga vanemate majade energiasäästlikuks muutmine?

  15. Remonditud maja näide: Jean-Paul-Platz, Nürnberg,seisukord: Kortermaja, ehitusaasta 1930, kastakanad… … telliskiviseinas.

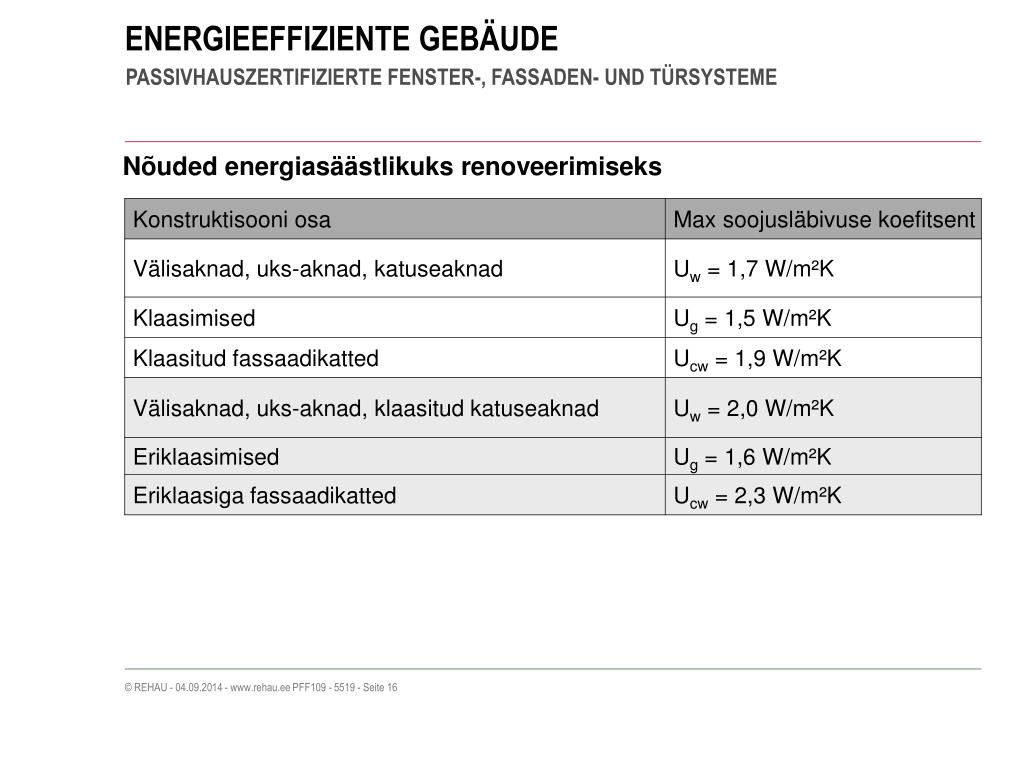

  16. Nõuded energiasäästlikuks renoveerimiseks

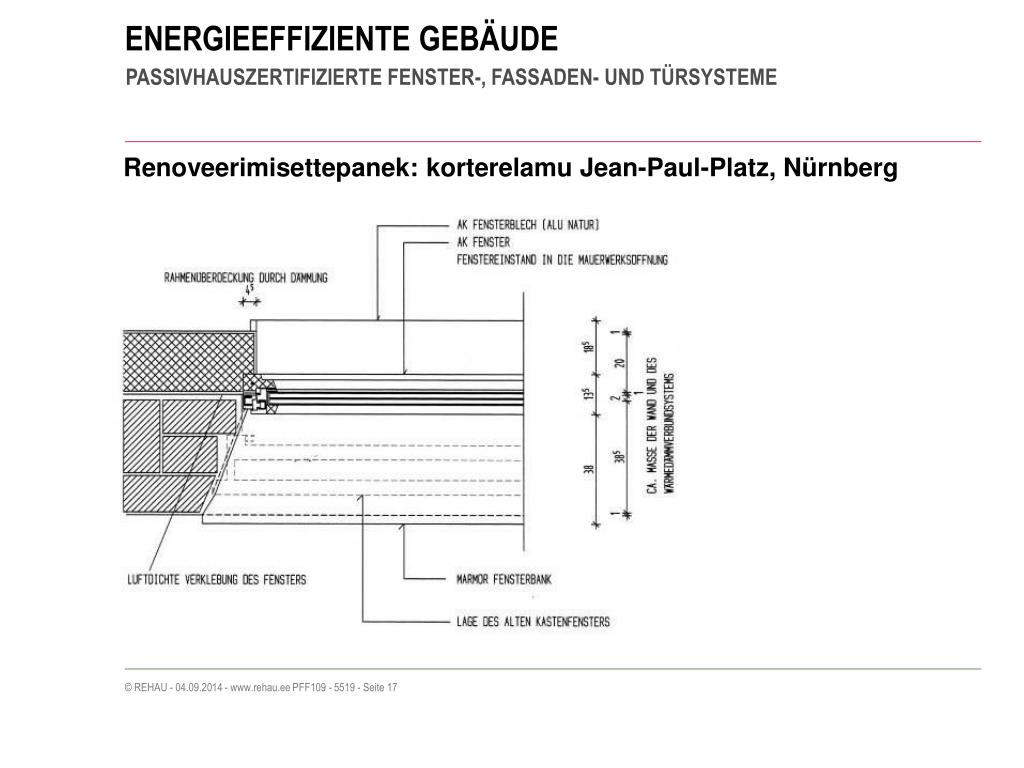

  17. Renoveerimisettepanek:korterelamu Jean-Paul-Platz, Nürnberg

  18. Akende paigaldamine Jean-Paul-Platz, Nürnberg Kinnitus: montaazhinurk Soojustus: PUR-vaht Tihendus: butüül-lint, Saneeriminetoimus asustatud majas

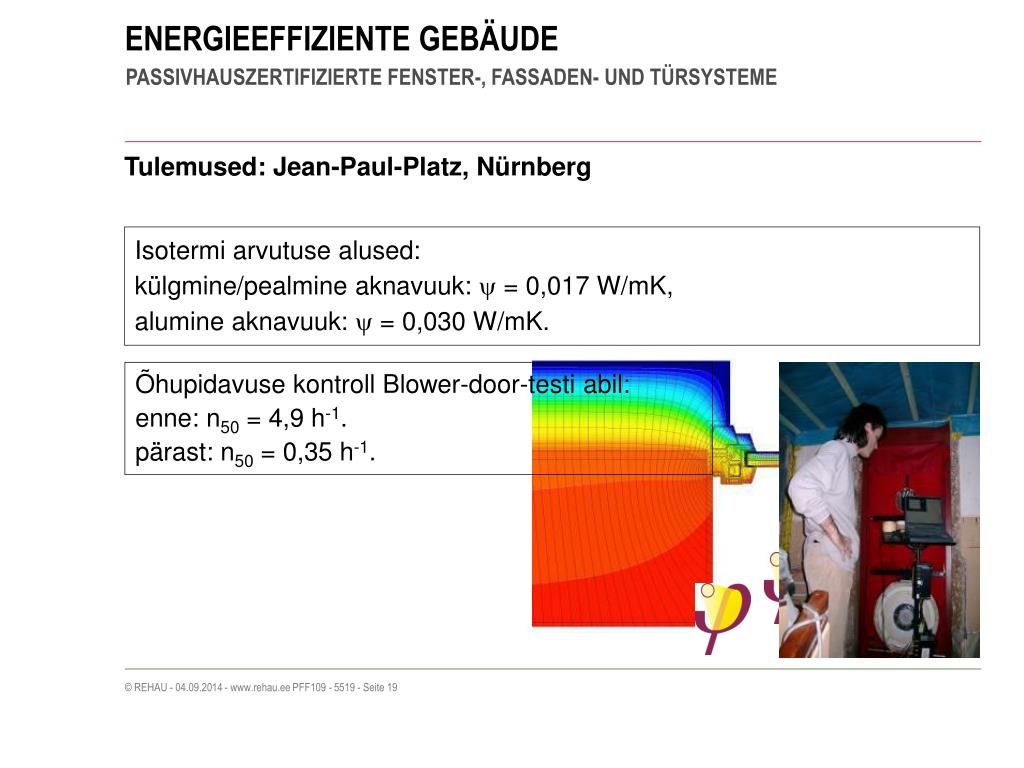

  19. Tulemused: Jean-Paul-Platz, Nürnberg Isotermi arvutuse alused:külgmine/pealmine aknavuuk: = 0,017 W/mK,alumine aknavuuk: = 0,030 W/mK. Õhupidavuse kontroll Blower-door-testi abil:enne: n50 = 4,9 h-1. pärast: n50 = 0,35 h-1.

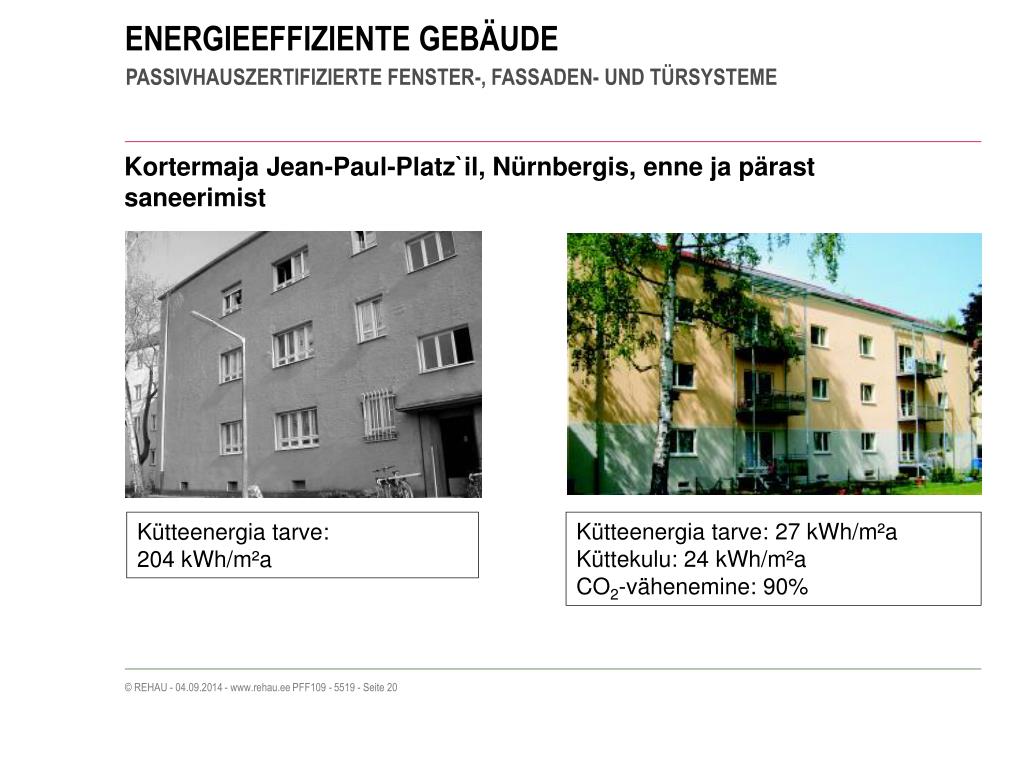

  20. Kütteenergia tarve: 204 kWh/m²a Kütteenergia tarve: 27 kWh/m²aKüttekulu: 24 kWh/m²aCO2-vähenemine: 90% Kortermaja Jean-Paul-Platz`il, Nürnbergis, enne ja pärast saneerimist

  21. REHAU Brillant-Design REHAU Clima-Design Energia kokkuhoid vanade majade saneerimisel Aken 1230 x 1480

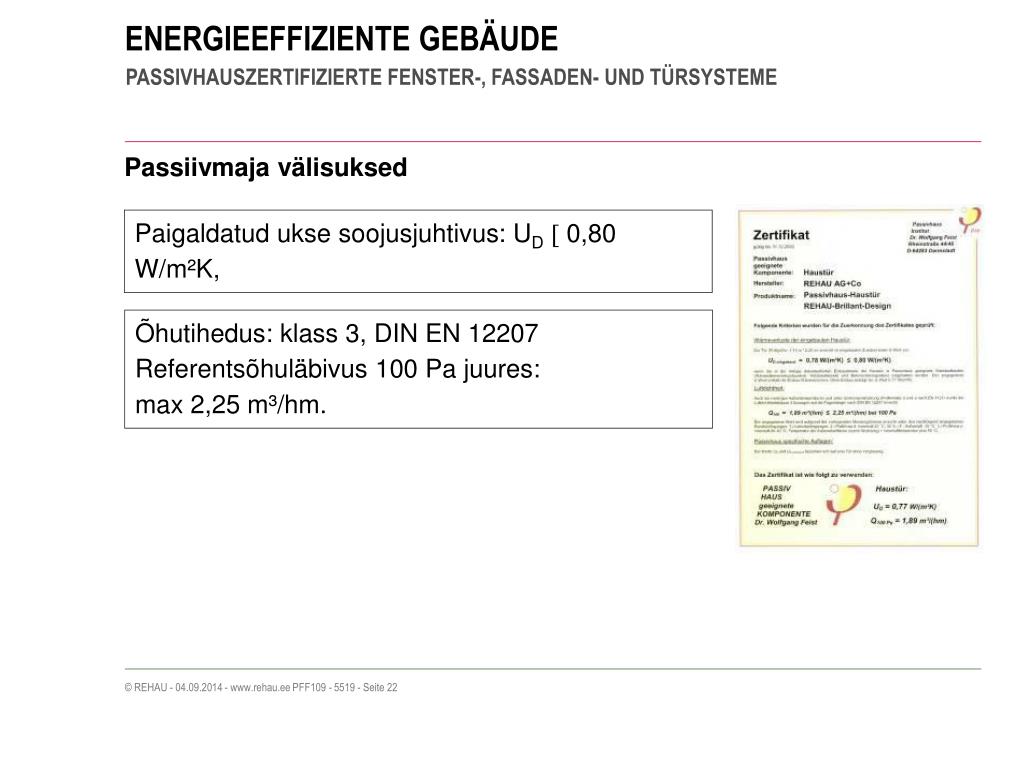

  22. Passiivmaja välisuksed Paigaldatud ukse soojusjuhtivus: UD 0,80 W/m²K, Õhutihedus: klass 3, DIN EN 12207Referentsõhuläbivus 100 Pa juures:max 2,25 m³/hm.

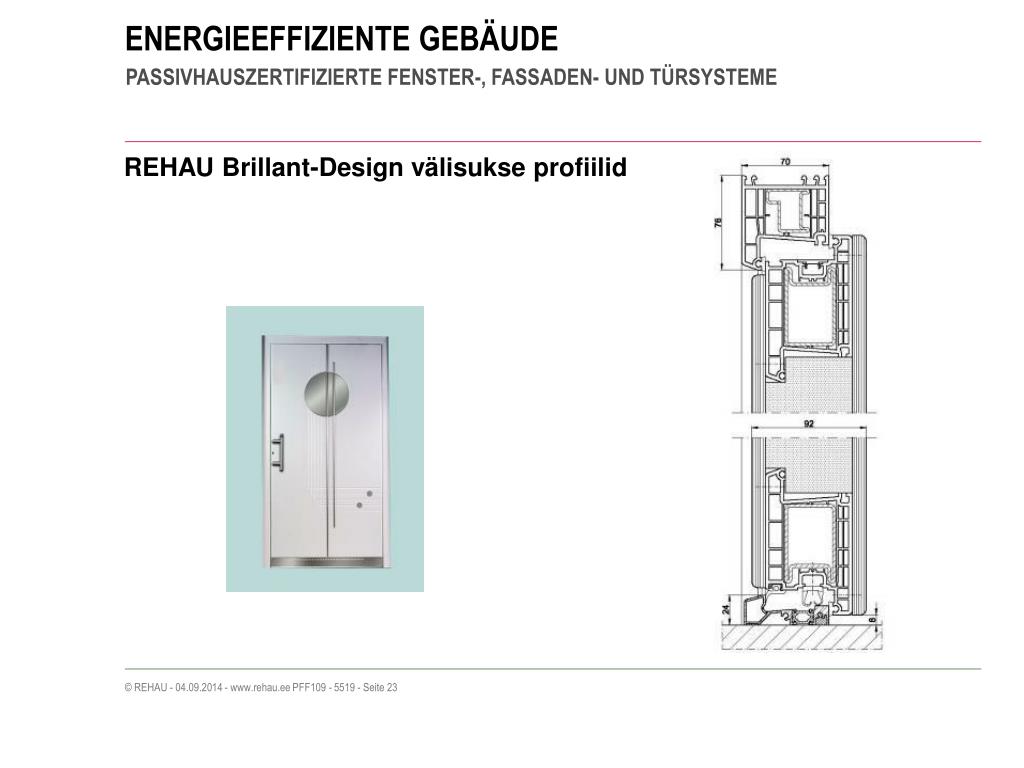

  23. REHAU Brillant-Design välisukse profiilid

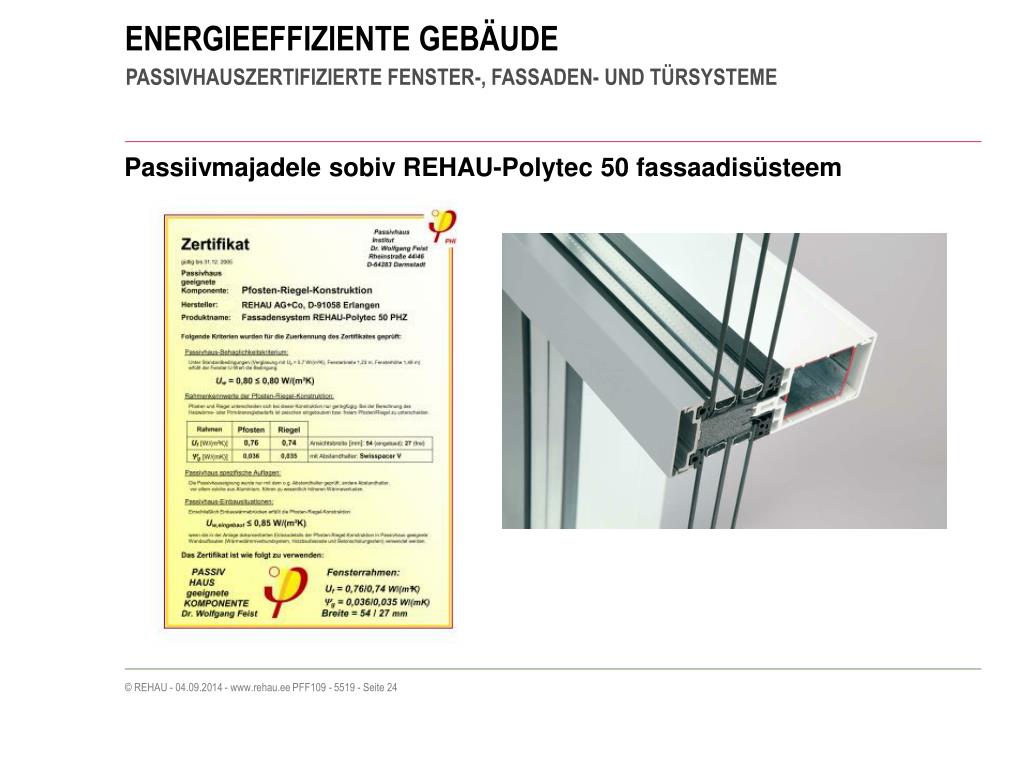

  24. Passiivmajadele sobiv REHAU-Polytec 50 fassaadisüsteem

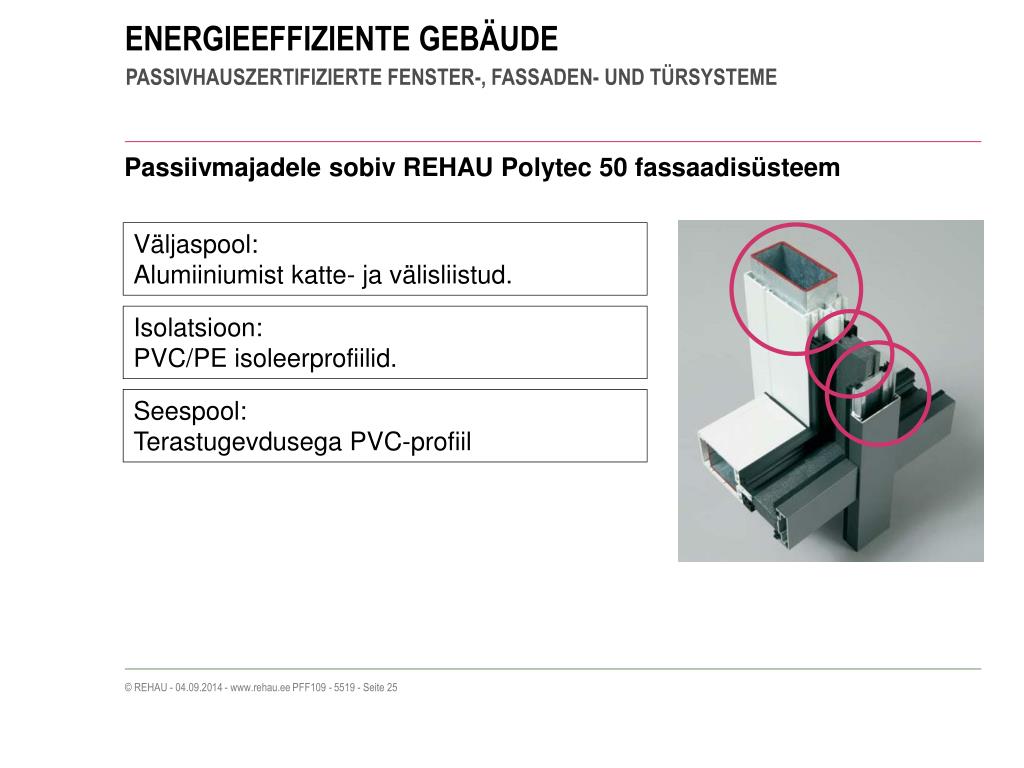

  25. Passiivmajadele sobiv REHAUPolytec 50 fassaadisüsteem Väljaspool:Alumiiniumist katte- javälisliistud. Isolatsioon:PVC/PE isoleerprofiilid. Seespool:Terastugevdusega PVC-profiil

  26. Passiivmajadele sobiv REHAUPolytec 50 fassaadisüsteem Väljaspoolt:Eestvaates 50 mm, elokseeritud/värvitud. Seespoolt:Valge või värvitud.

  27. ENERGIASÄÄSTLIKUD HOONED PASSIIVMAJALE SERTIFITSEERITUIDAKNASÜSTEEMID Kohtumiseni Nürnbergi messil Fensterbau/Frontale 02.04-06.04.2008
