1 / 22

2 . Materiales 2.1 Propiedades

2 . Materiales 2.1 Propiedades. Dr. Willy H. Gerber Instituto de Física Universidad Austral Valdivia, Chile. Objetivos:. Comprender la forma reaccionan los distintos materiales que se emplean en la practica profesional.

conner
Download Presentation

2 . Materiales 2.1 Propiedades

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 2. Materiales2.1 Propiedades Dr. Willy H. Gerber Instituto de Física Universidad Austral Valdivia, Chile Objetivos: Comprender la forma reaccionan los distintos materiales que se emplean en la practica profesional. www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

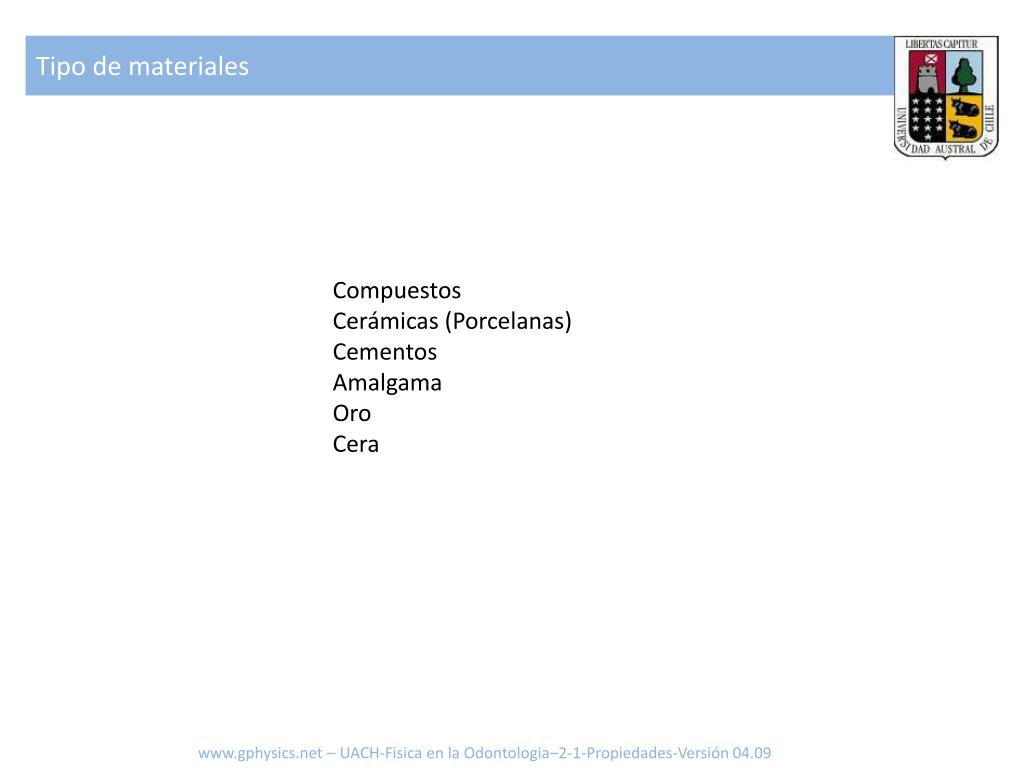

  2. Tipo de materiales Compuestos Cerámicas (Porcelanas) Cementos Amalgama Oro Cera www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

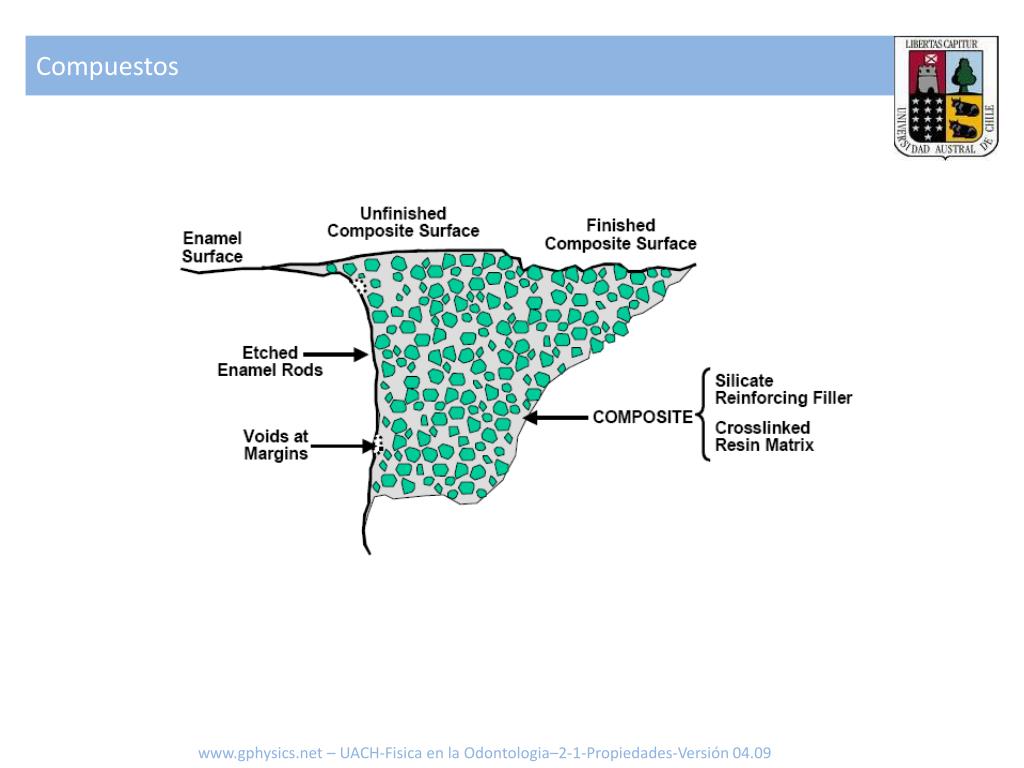

  3. Compuestos www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  4. Compuestos www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  5. Compuestos Propiedades pueden ser “reguladas” Propiedades Propiedades Composición Composición www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

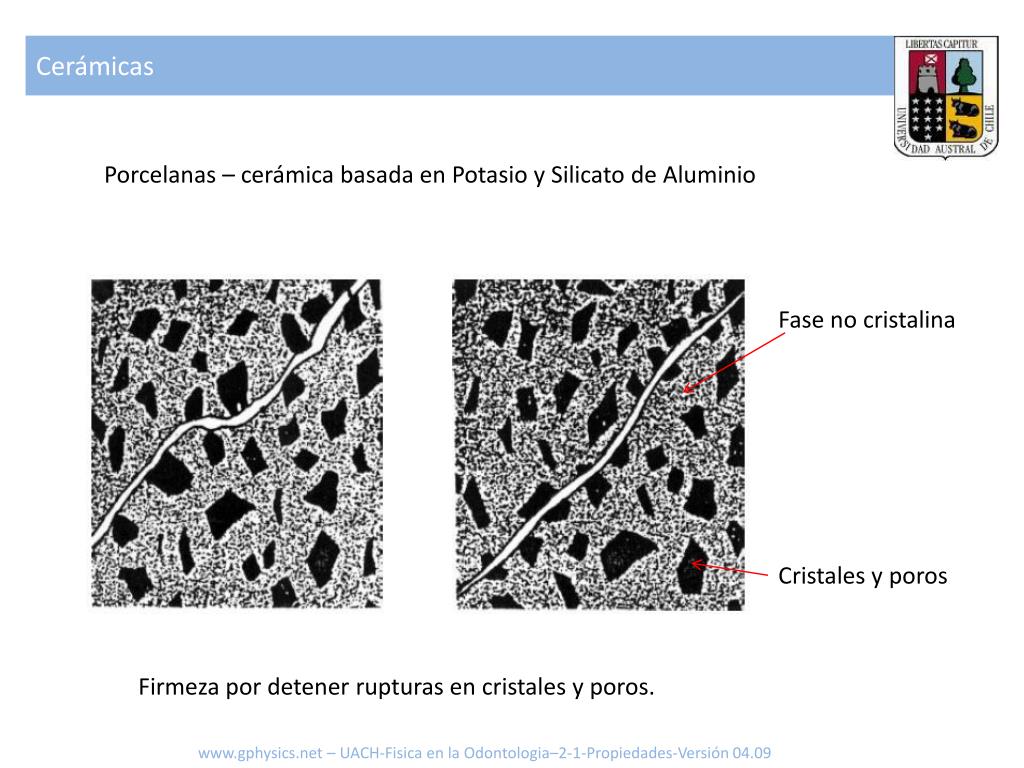

  6. Cerámicas Porcelanas – cerámica basada en Potasio y Silicato de Aluminio Fase no cristalina Cristales y poros Firmeza por detener rupturas en cristales y poros. www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  7. Cerámicas • Propiedades física • Densidad 1.0 – 3.8 g/cm3 • Punto de fusión: • Alto 1288C – 1371C • Medio 1093C – 1268C • Bajo 871C – 1066C • Coeficiente de expansión térmica: 1-15 ppm/C • Propiedades químicas • Baja Reactividad • Baja Absorción • Propiedades mecánicas • Modulo de elasticidad bajo compresión 306 MPa • Modulo de elasticidad bajo tensión 30.6 MPa • Fácil ruptura y propagación de grietas (%EL < 1%) • Propiedades biológicas • - Inerte ! 1 psi = 6369 Pa www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

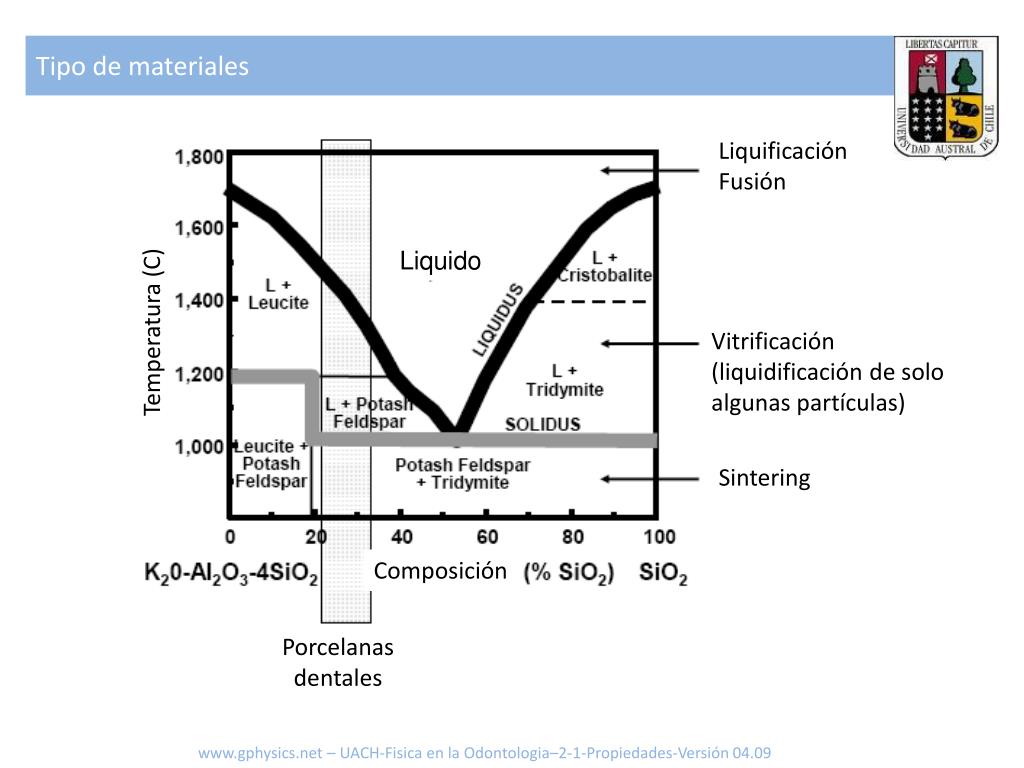

  8. Tipo de materiales Liquificación Fusión Liquido Temperatura (C) Vitrificación (liquidificación de solo algunas partículas) Sintering Composición Porcelanas dentales www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  9. Cemento dental Estructura del Composite Partículas cerámicas Liquido in o orgánico Partículas residuales Matriz Polvo refuerza matriz Principal uso: sello de cavidades www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  10. Cemento dental • Factores que afectan • Temperatura • Humedad • Concentración • Forma de mezclar Medio % de reacción Frecuencia Resistencia por tensión (MPa) Tiempo Mezcla preparada por 20 asistentes distintos www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

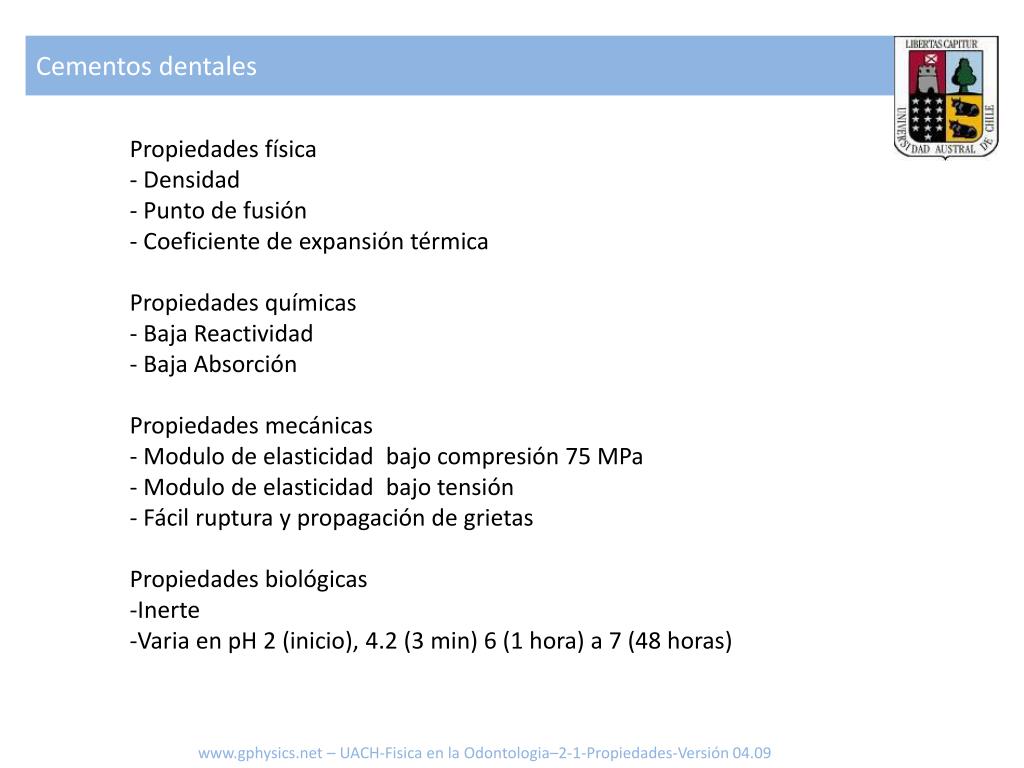

  11. Cementos dentales • Propiedades física • Densidad • Punto de fusión • Coeficiente de expansión térmica • Propiedades químicas • Baja Reactividad • Baja Absorción • Propiedades mecánicas • Modulo de elasticidad bajo compresión 75 MPa • Modulo de elasticidad bajo tensión • Fácil ruptura y propagación de grietas • Propiedades biológicas • Inerte • Varia en pH 2 (inicio), 4.2 (3 min) 6 (1 hora) a 7 (48 horas) www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

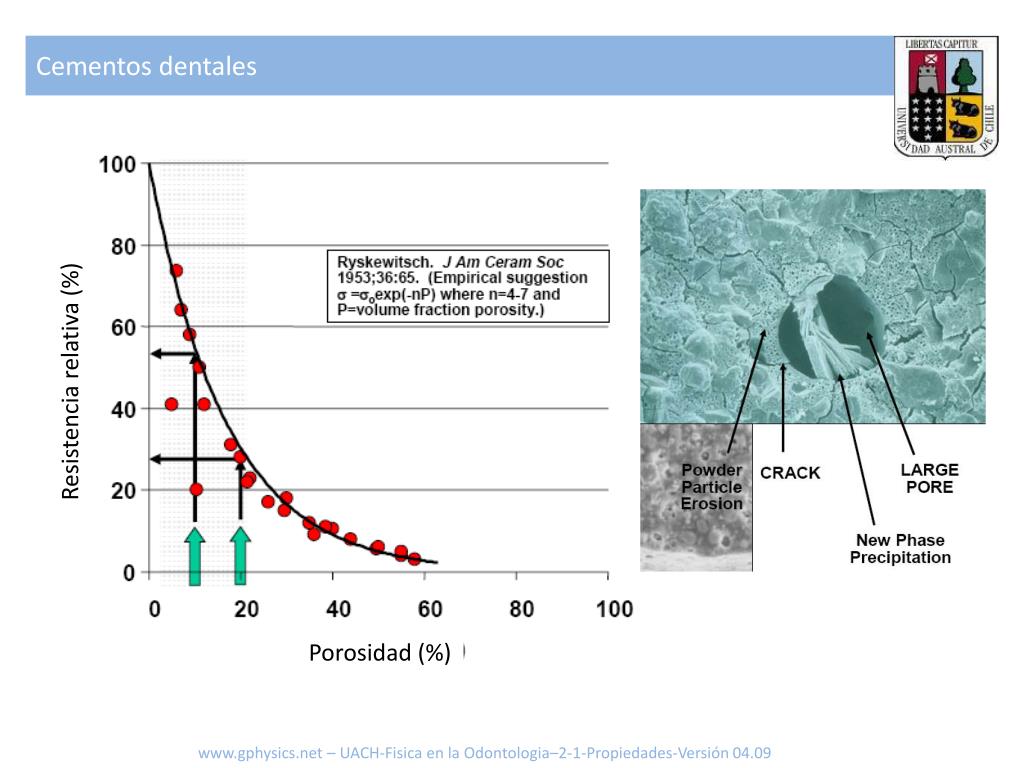

  12. Cementos dentales Resistencia relativa (%) Porosidad (%) www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

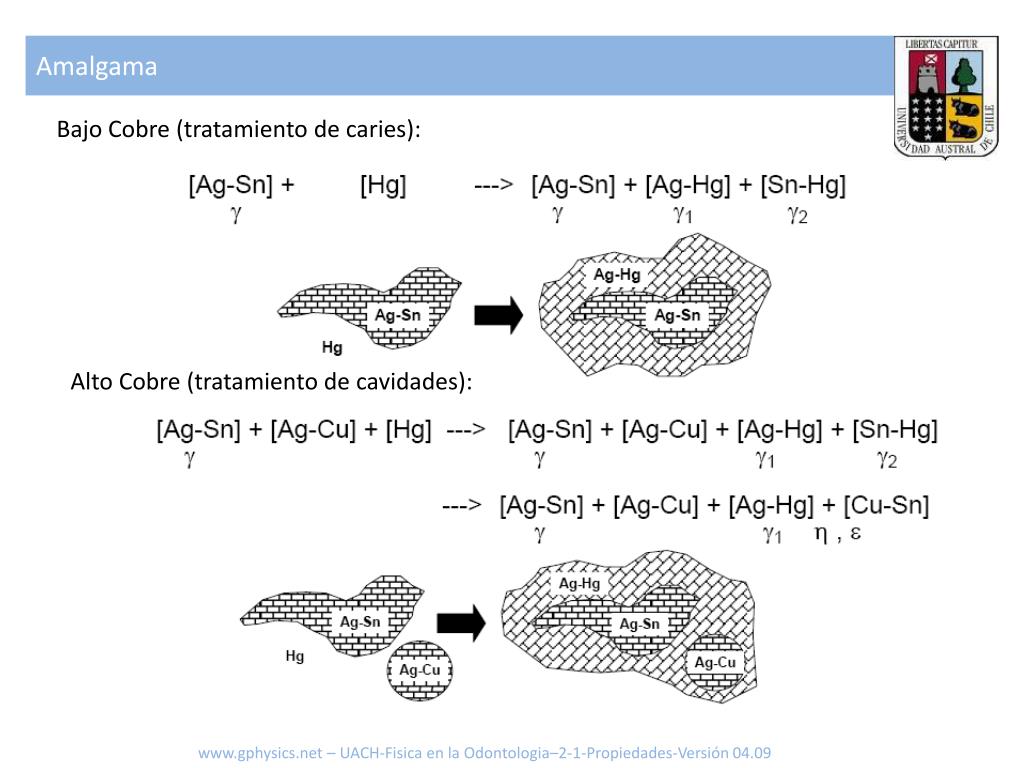

  13. Amalgama Bajo Cobre (tratamiento de caries): Alto Cobre (tratamiento de cavidades): www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  14. Amalgama Zn Ag In Sn Pd Cu www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  15. Cementos dentales • Propiedades mecánicas • Modulo de elasticidad , bajo compresión • Bajo cobre 380 MPa • Alto cobre 414 MPa • Modulo de elasticidad, bajo tensión • Bajo cobre 51.0 MPa • Alto cobre 38.2 MPa • Flujo de corto plazo < 5 hrs • Bajo cobre 1-3% • Alto cobre <1% • Flujo de mediano plazo 3 a 24 horas • Bajo cobre 1% • Alto cobre <1% • Propiedades física • Densidad • Punto de fusión • Coeficiente de expansión térmica • 25 ppm/C (diente 9-11 ppm/C) • Estabilidad clínica • Bajo cobre 4- 5 años • Alto cobre 8-12 años • Propiedades químicas • Baja Reactividad • Baja Absorción • Propiedades biológicas • - Peligro por mercurio, limite: 50 μg/m3 www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  16. Fallas por corrosión Formación de placa Superficie limpia Alto potencial O2 (catódico) Formación de placa bajo potencial O2 (anódico) (1) Corrosión Galvánica (2) Corrosión estructural (corrosión galvánica localizada) (3) Corrosión por concentración (4) Corrosión por tensión www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  17. Fallas por corrosión Amalgama de bajo cobre [Sn-Hg] ---> [Sn] + saliva ---> [Sn-O-Cl] (soluble) ---> [Sn] + saliva ---> [Sn-O] (insoluble) ---> [Hg] + [Ag-Sn] ---> [Ag-Hg] + [Sn-Hg] Amalgama se vuelve “esponja” Amalgama de alto cobre [Cu-Sn] ---> [Sn] + saliva ---> [Sn-O-Cl] (soluble) ---> [Sn] + saliva ---> [Sn-O] (insoluble) ---> [Cu] + saliva ---> [Cu-Cl] (soluble) Amalgama se daña en la superficie www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  18. Problema ambiental: niéveles de Mercurio Contenido de mercurio (% del peso) Año www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

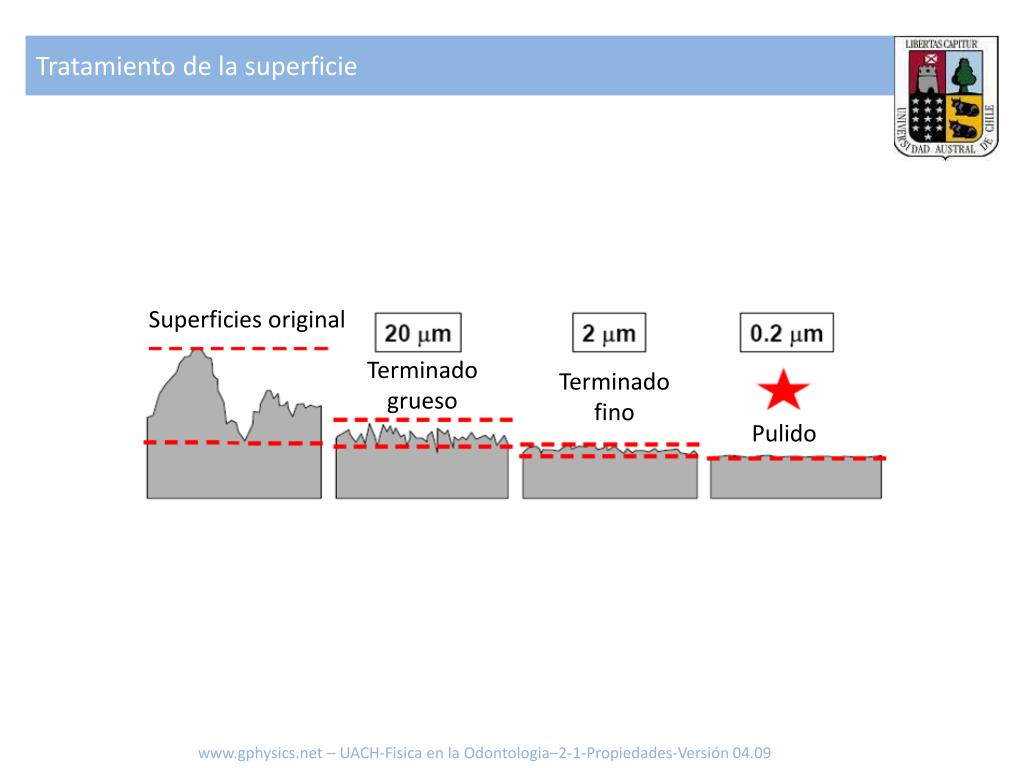

  19. Tratamiento de la superficie Superficies original Terminado grueso Terminado fino Pulido www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

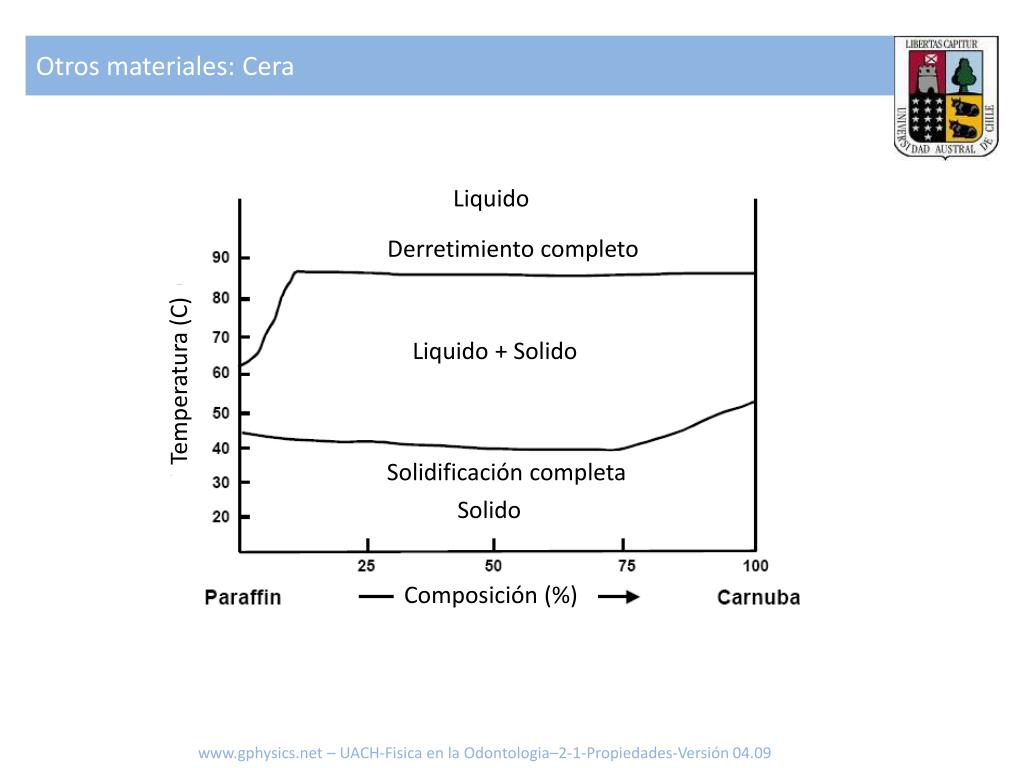

  20. Otros materiales: Cera Liquido Derretimiento completo Liquido + Solido Temperatura (C) Solidificación completa Solido Composición (%) www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

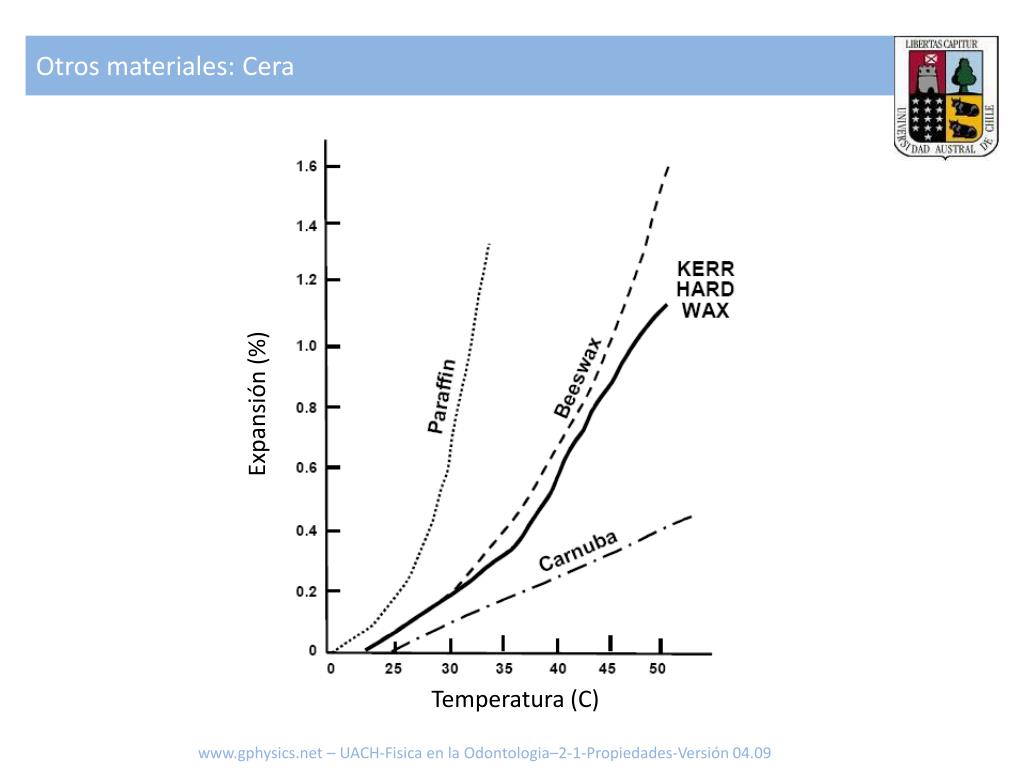

  21. Otros materiales: Cera Expansión (%) Temperatura (C) www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

  22. Contacto Dr. Willy H. Gerber wgerber@gphysics.net Instituto de Física Universidad Austral de Chile Campus Isla Teja Casilla 567, Valdivia, Chile www.gphysics.net – UACH-Fisica en la Odontologia–2-1-Propiedades-Versión 04.09

More Related
