  1. Klikový mechanismus Šance pro všechny CZ.1.07/1.2.06/02.0012

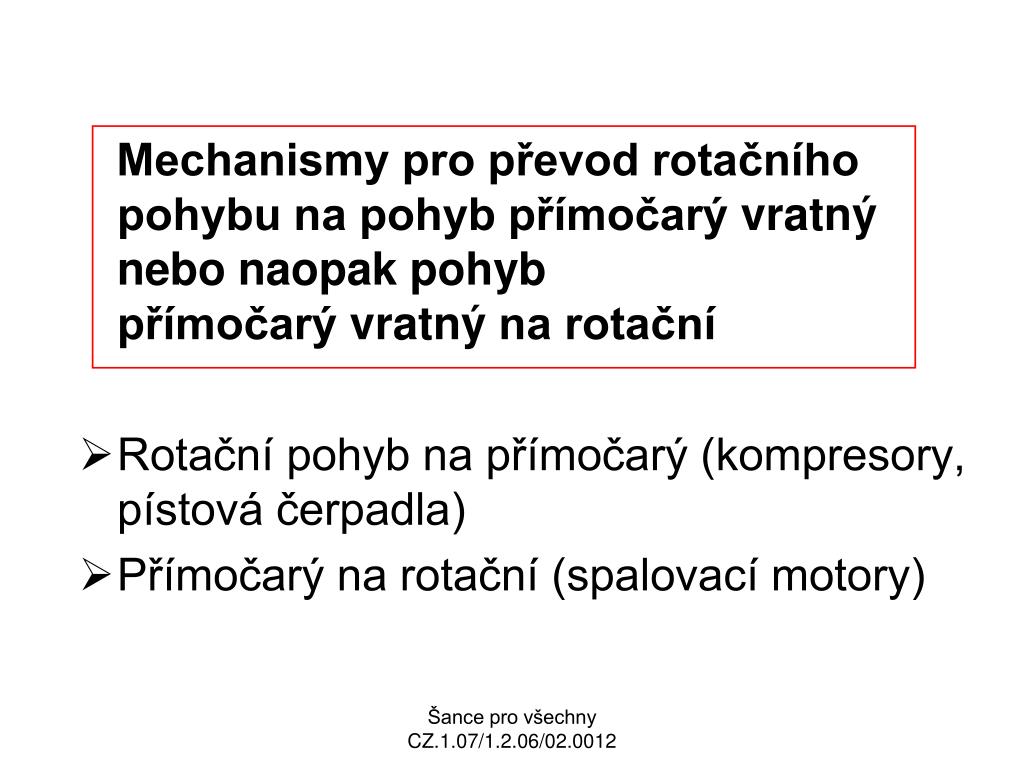

  2. Mechanismy pro převod rotačního pohybu na pohyb přímočarý vratnýnebo naopak pohyb přímočarý vratný na rotační • Rotační pohyb na přímočarý (kompresory, pístová čerpadla) • Přímočarý na rotační (spalovací motory) Šance pro všechny CZ.1.07/1.2.06/02.0012

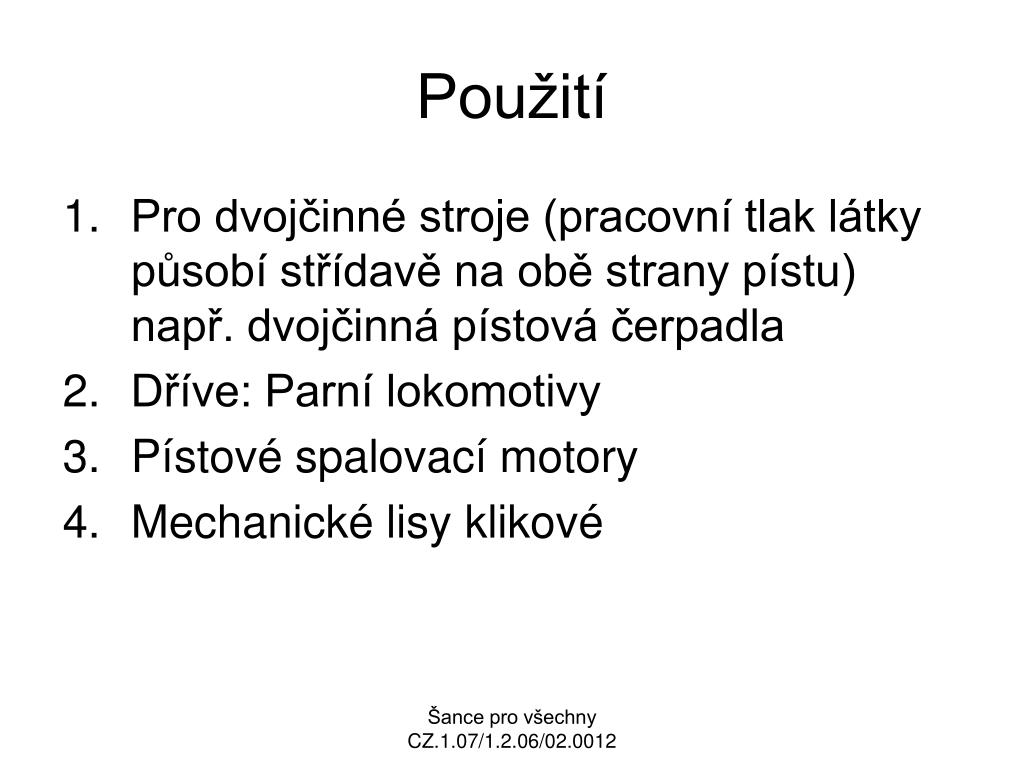

  3. Použití • Pro dvojčinné stroje (pracovní tlak látky působí střídavě na obě strany pístu) např. dvojčinná pístová čerpadla • Dříve: Parní lokomotivy • Pístové spalovací motory • Mechanické lisy klikové Šance pro všechny CZ.1.07/1.2.06/02.0012

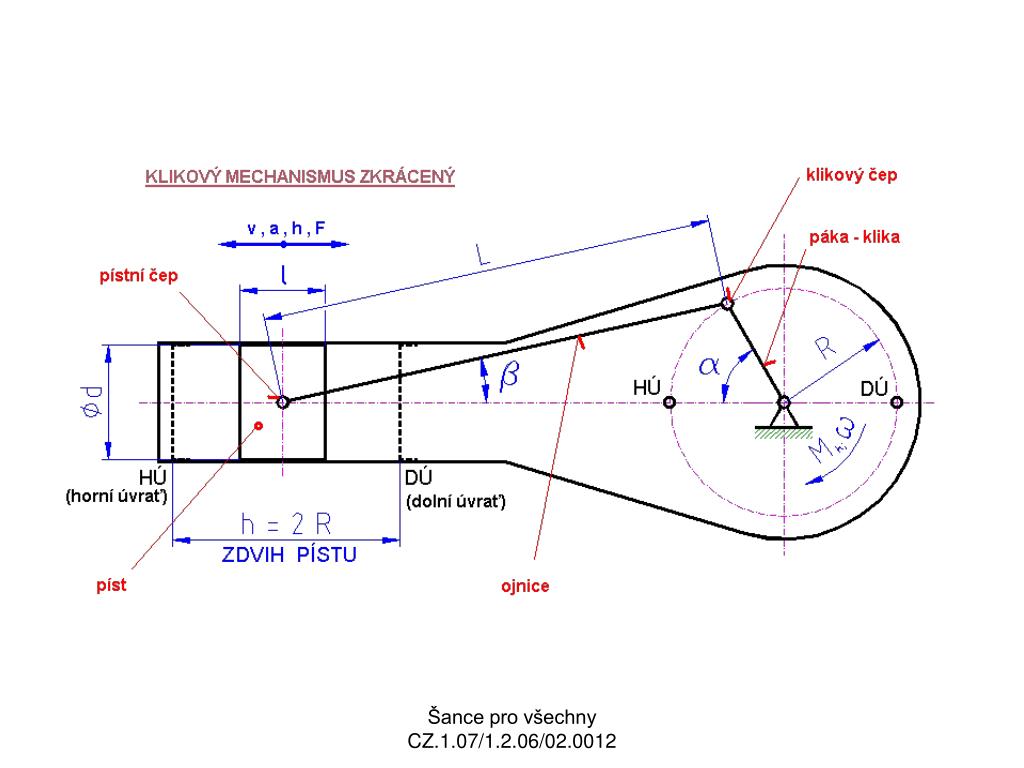

  4. Zkrácený klikový mechanismus spalovacího motoru Šance pro všechny CZ.1.07/1.2.06/02.0012

  5. Mechanické klikové lisy Šance pro všechny CZ.1.07/1.2.06/02.0012

  6. 1. Kulisa2. Protiklika 3. Prodloužená šoupátková tyč 4. Předstihová páka 5. Křižák.6. Šoupátková komora s pístovým šoupátkem 7. Válec parního stroje s pístem 8. Ovládací páka rozvodu Úplný klikový mechanismus parní lokomotivy Šance pro všechny CZ.1.07/1.2.06/02.0012

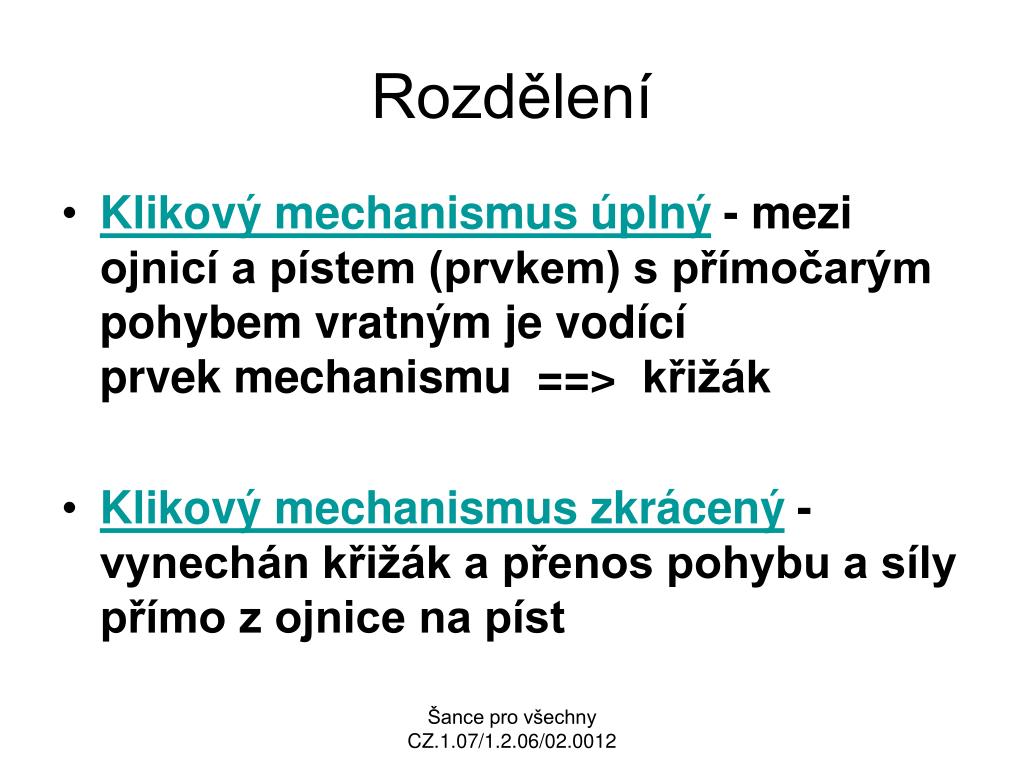

  7. Rozdělení • Klikový mechanismus úplný - mezi ojnicí a pístem (prvkem) s přímočarým pohybem vratným je vodící prvek mechanismu  ==>  křižák  • Klikový mechanismus zkrácený - vynechán křižák a přenos pohybu a síly přímo z ojnice na píst Šance pro všechny CZ.1.07/1.2.06/02.0012

  8. Šance pro všechny CZ.1.07/1.2.06/02.0012

  9. Šance pro všechny CZ.1.07/1.2.06/02.0012

  10. Šance pro všechny CZ.1.07/1.2.06/02.0012

  11. Šance pro všechny CZ.1.07/1.2.06/02.0012

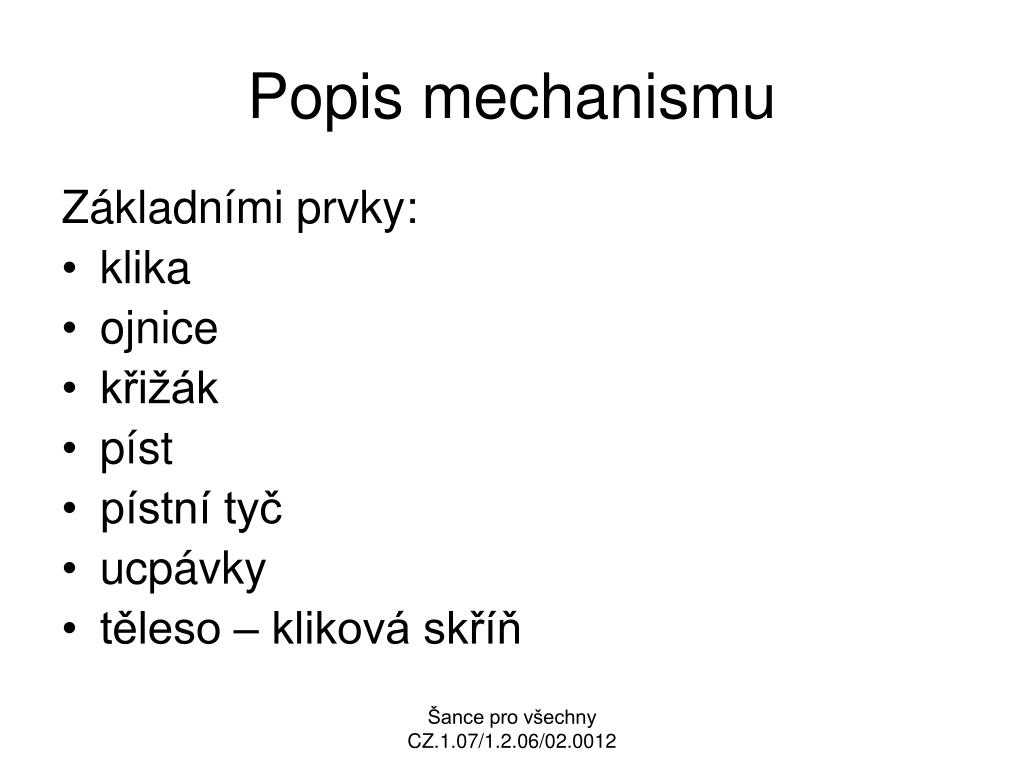

  12. Popis mechanismu Základními prvky: • klika • ojnice  • křižák • píst • pístní tyč • ucpávky • těleso – kliková skříň Šance pro všechny CZ.1.07/1.2.06/02.0012

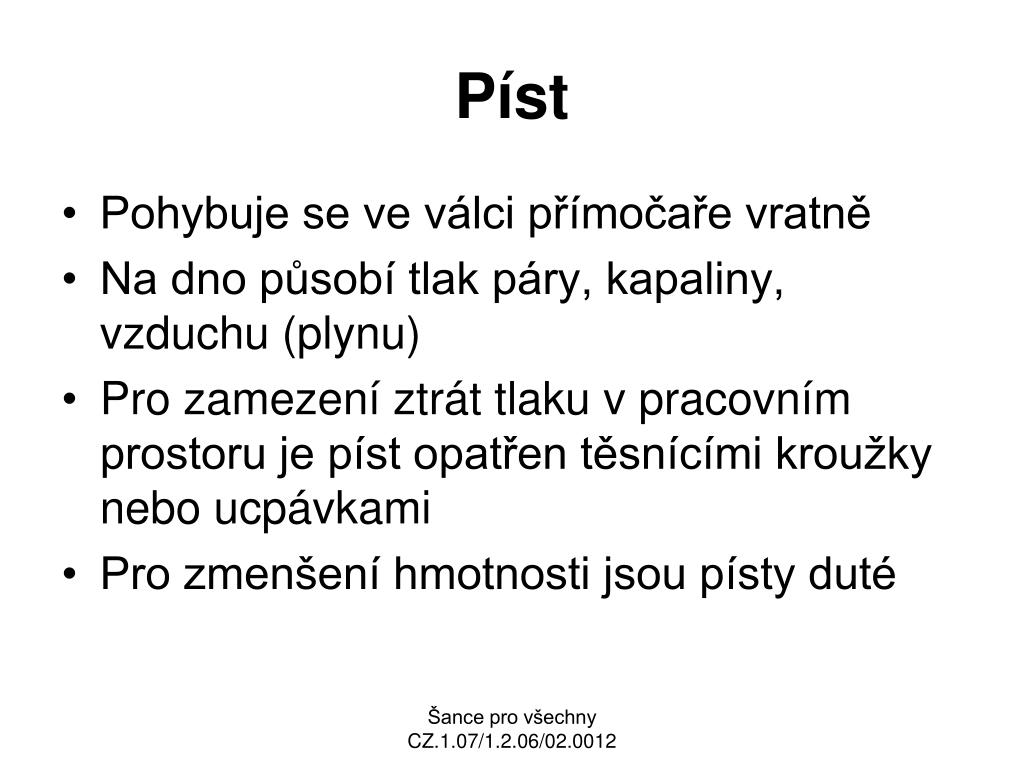

  13. Píst • Pohybuje se ve válci přímočaře vratně • Na dno působí tlak páry, kapaliny, vzduchu (plynu) • Pro zamezení ztrát tlaku v pracovním prostoru je píst opatřen těsnícími kroužky nebo ucpávkami • Pro zmenšení hmotnosti jsou písty duté Šance pro všechny CZ.1.07/1.2.06/02.0012

  14. Píst spalovacího motoru Šance pro všechny CZ.1.07/1.2.06/02.0012

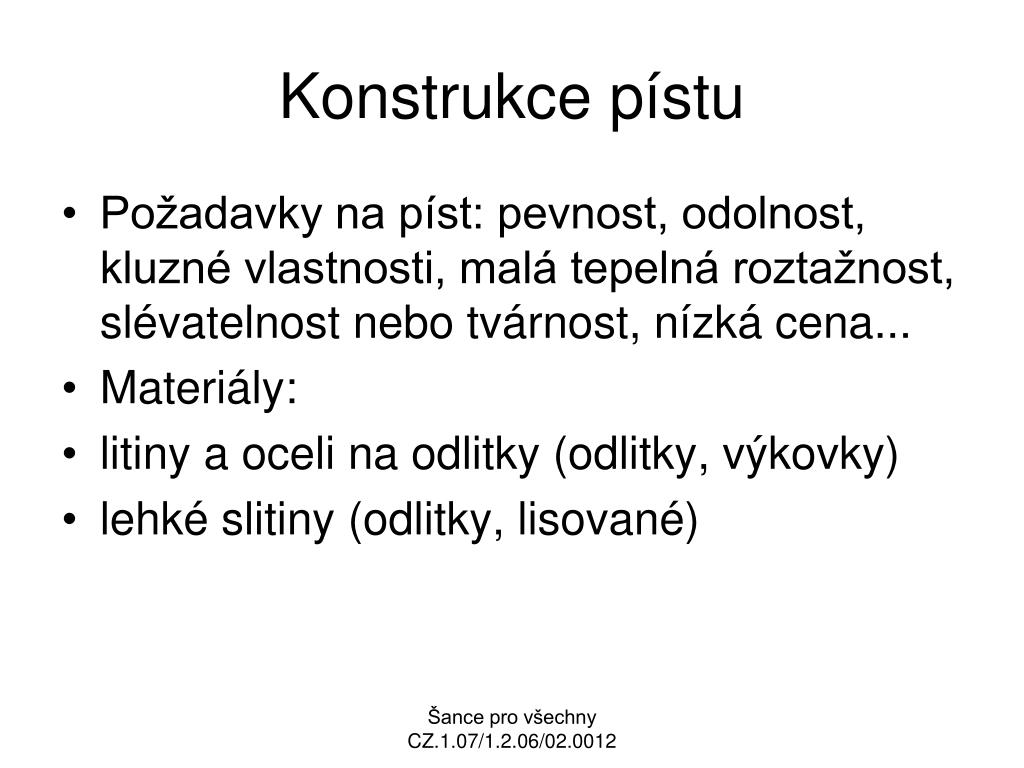

  15. Konstrukce pístu • Požadavky na píst: pevnost, odolnost, kluzné vlastnosti, malá tepelná roztažnost, slévatelnost nebo tvárnost, nízká cena... • Materiály: • litiny a oceli na odlitky (odlitky, výkovky) • lehké slitiny (odlitky, lisované) Šance pro všechny CZ.1.07/1.2.06/02.0012

  16. Pístní čepy • Přenáší tlak plynů ve válci a setrvačné síly pístu na ojnici • Duté • Cementační oceli – 12 020,14 220 • Nitridační oceli 15 230 • Normalizované • Namáhání: ohyb, otlačení v okách pístu a v ojničním oku Šance pro všechny CZ.1.07/1.2.06/02.0012

  17. Pístní čep Šance pro všechny CZ.1.07/1.2.06/02.0012

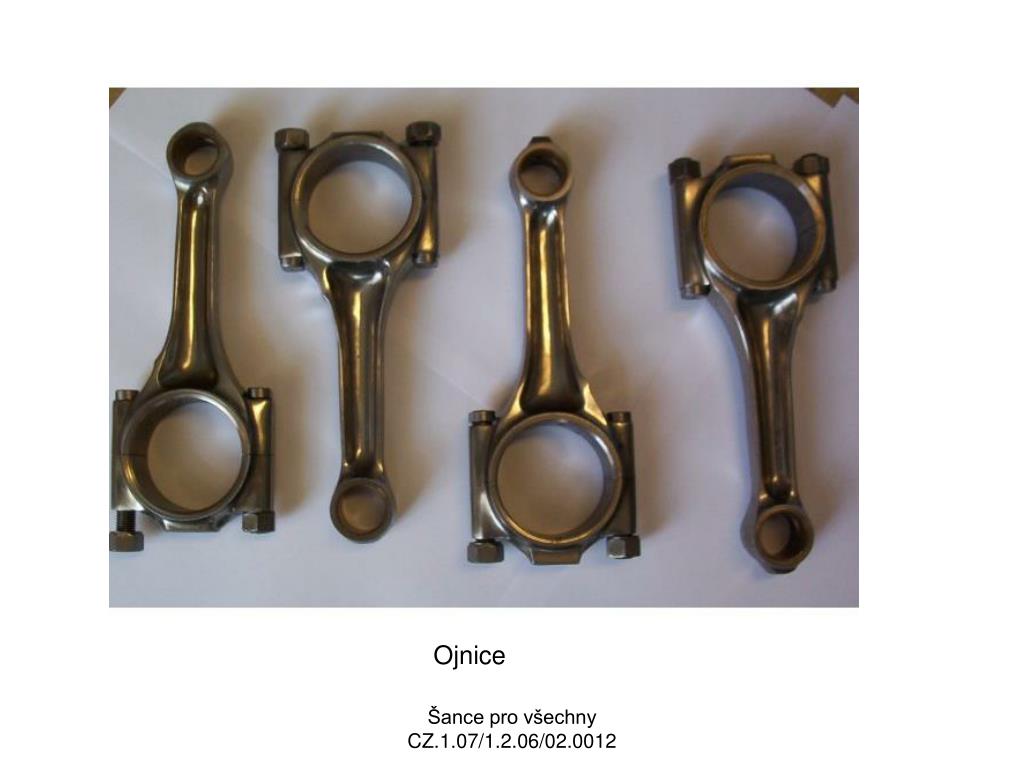

  18. Ojnice • Je spojená s pístem pomocí dutého pístního čepu • Druhý konec je kloubově spojen s klikou • Vykonává pohyb obecně rovinný, protože jeden konec se pohybuje s pístem přímočaře a druhý koná rotační pohyb společně s klikou • Koná změnu pohybu Šance pro všechny CZ.1.07/1.2.06/02.0012

  19. Ojnice Šance pro všechny CZ.1.07/1.2.06/02.0012

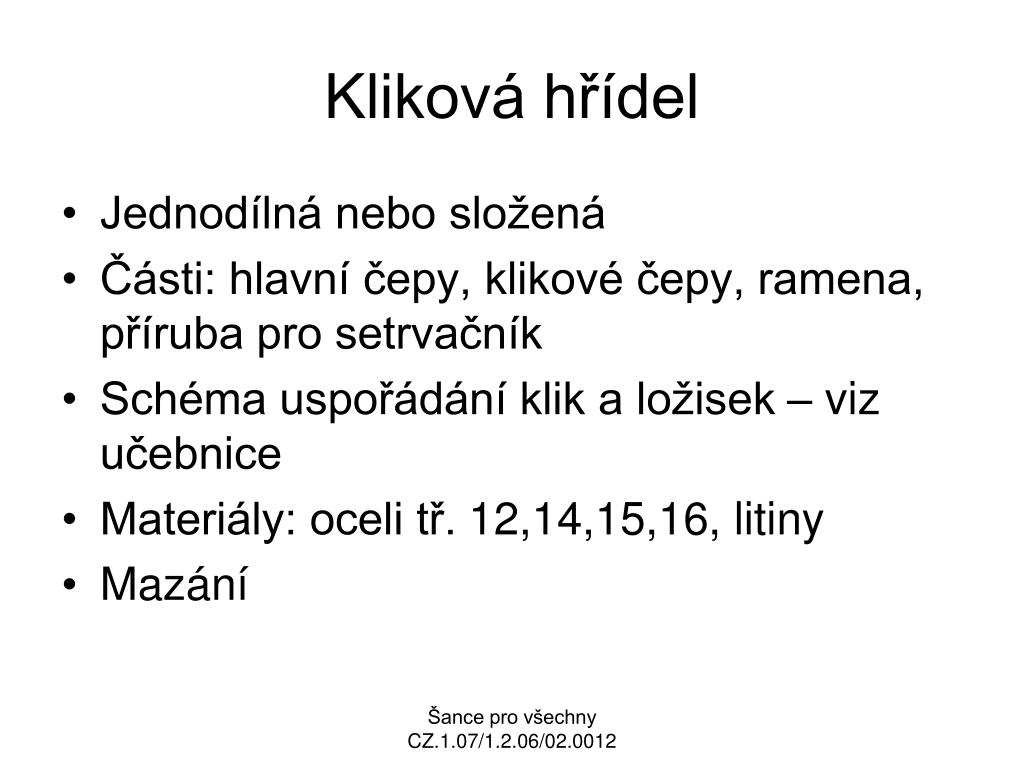

  20. Kliková hřídel • Jednodílná nebo složená • Části: hlavní čepy, klikové čepy, ramena, příruba pro setrvačník • Schéma uspořádání klik a ložisek – viz učebnice • Materiály: oceli tř. 12,14,15,16, litiny • Mazání Šance pro všechny CZ.1.07/1.2.06/02.0012

  21. Kliková hřídel Šance pro všechny CZ.1.07/1.2.06/02.0012

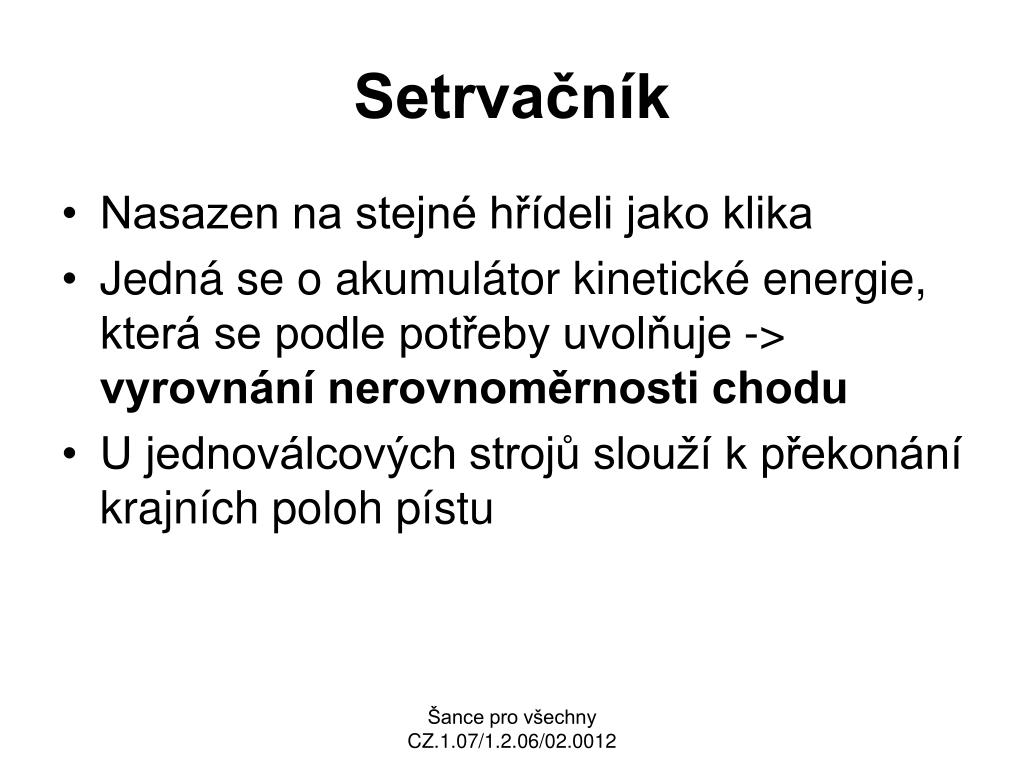

  22. Setrvačník • Nasazen na stejné hřídeli jako klika • Jedná se o akumulátor kinetické energie, která se podle potřeby uvolňuje -> vyrovnání nerovnoměrnosti chodu • U jednoválcových strojů slouží k překonání krajních poloh pístu Šance pro všechny CZ.1.07/1.2.06/02.0012

  23. Setrvačníky Šance pro všechny CZ.1.07/1.2.06/02.0012

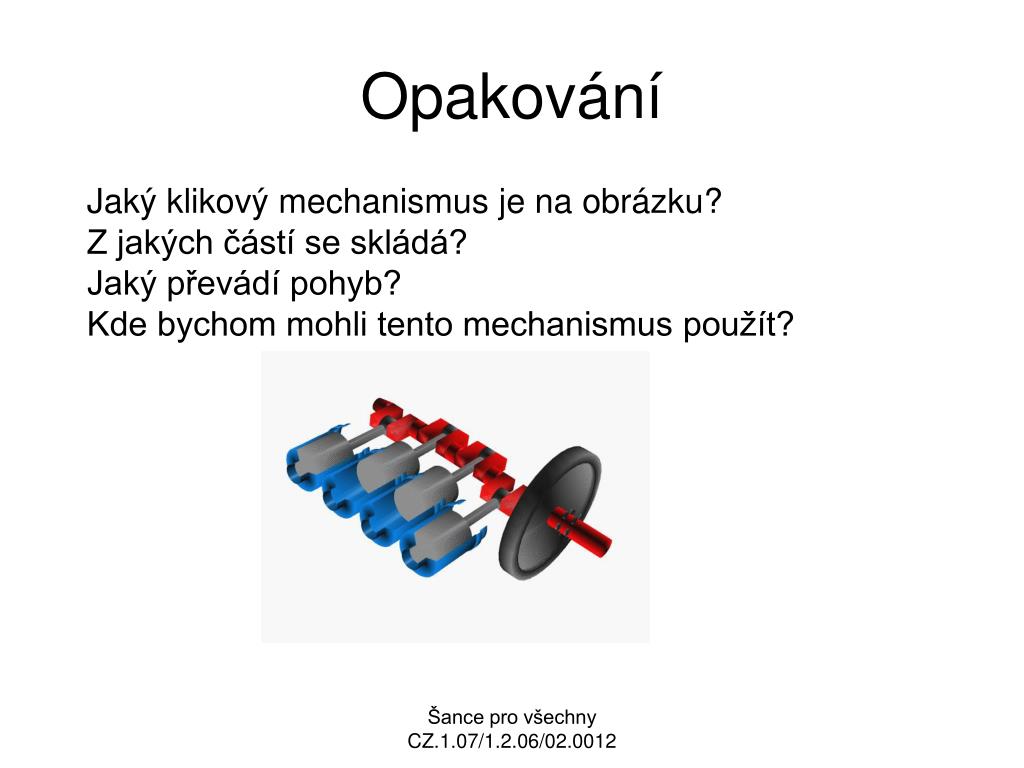

  24. Opakování Jaký klikový mechanismus je na obrázku? Z jakých částí se skládá? Jaký převádí pohyb? Kde bychom mohli tento mechanismus použít? Šance pro všechny CZ.1.07/1.2.06/02.0012
