Presentation Transcript


  1. Logo Projekt sieci komputerowej

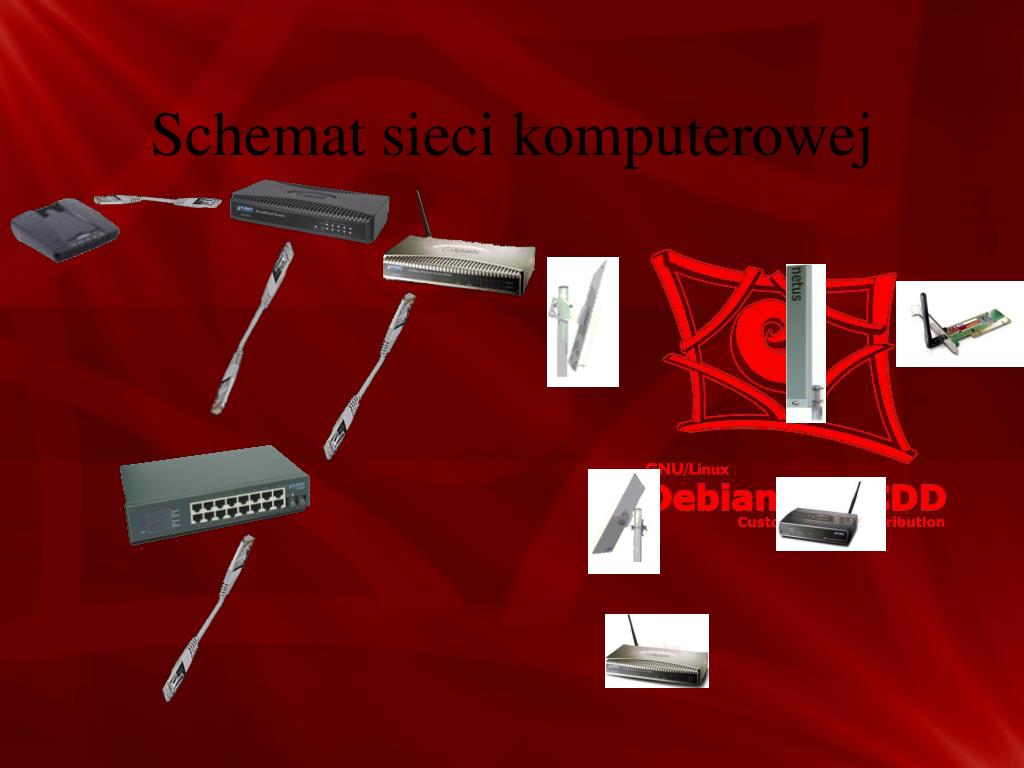

  2. Schemat sieci komputerowej

  3. Siemens speedstream

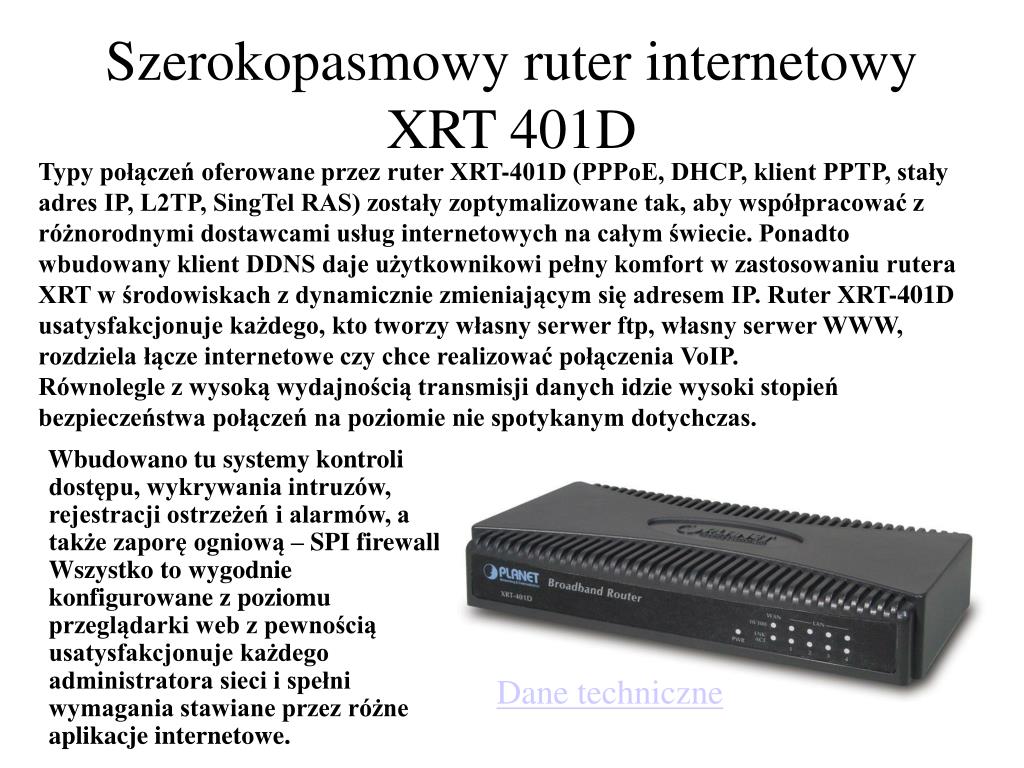

  4. Szerokopasmowy ruter internetowy XRT 401D Typy połączeń oferowane przez ruter XRT-401D (PPPoE, DHCP, klient PPTP, stały adres IP, L2TP, SingTel RAS) zostały zoptymalizowane tak, aby współpracować z różnorodnymi dostawcami usług internetowych na całym świecie. Ponadto wbudowany klient DDNS daje użytkownikowi pełny komfort w zastosowaniu rutera XRT w środowiskach z dynamicznie zmieniającym się adresem IP. Ruter XRT-401D usatysfakcjonuje każdego, kto tworzy własny serwer ftp, własny serwer WWW, rozdziela łącze internetowe czy chce realizować połączenia VoIP. Równolegle z wysoką wydajnością transmisji danych idzie wysoki stopień bezpieczeństwa połączeń na poziomie nie spotykanym dotychczas. Wbudowano tu systemy kontroli dostępu, wykrywania intruzów, rejestracji ostrzeżeń i alarmów, a także zaporę ogniową – SPI firewall. Wszystko to wygodnie konfigurowane z poziomu przeglądarki web z pewnością usatysfakcjonuje każdego administratora sieci i spełni wymagania stawiane przez różne aplikacje internetowe. Dane techniczne

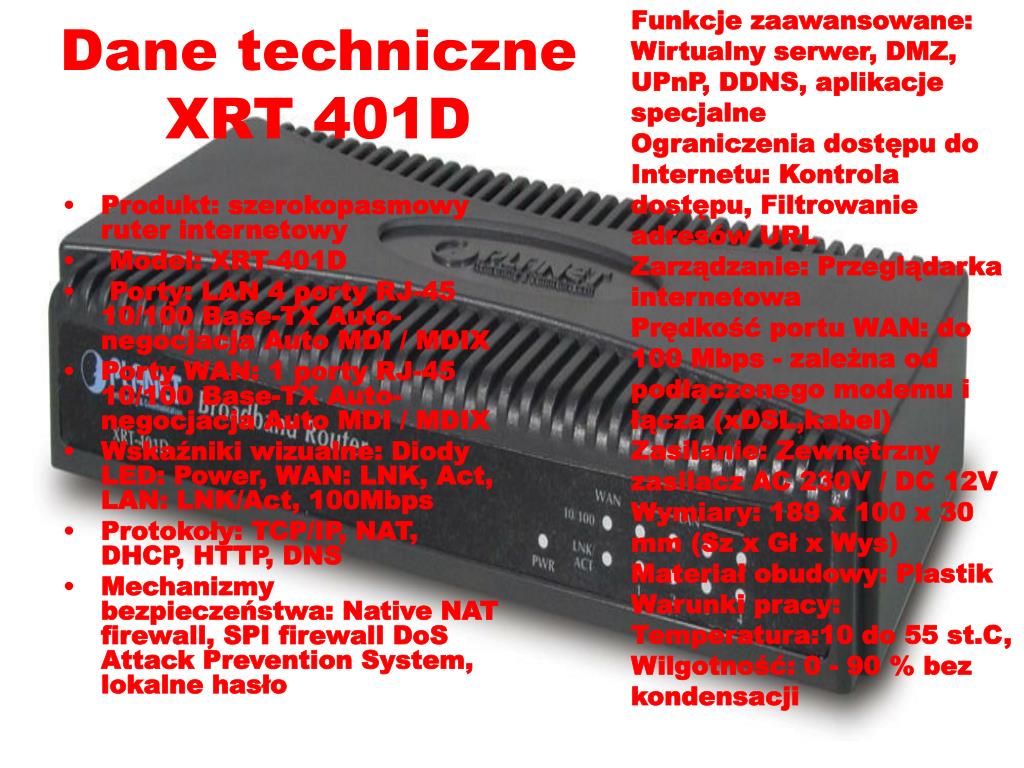

  5. Funkcje zaawansowane: Wirtualny serwer, DMZ, UPnP, DDNS, aplikacje specjalne Ograniczenia dostępu do Internetu: Kontrola dostępu, Filtrowanie adresów URL Zarządzanie: Przeglądarka internetowa Prędkość portu WAN: do 100 Mbps - zależna od podłączonego modemu i łącza (xDSL,kabel) Zasilanie: Zewnętrzny zasilacz AC 230V / DC 12V Wymiary: 189 x 100 x 30 mm (Sz x Gł x Wys) Materiał obudowy: Plastik Warunki pracy: Temperatura:10 do 55 st.C, Wilgotność: 0 - 90 % bez kondensacji Dane techniczne XRT 401D • Produkt: szerokopasmowy ruter internetowy • Model: XRT-401D • Porty: LAN 4 porty RJ-45 10/100 Base-TX Auto-negocjacja Auto MDI / MDIX • Porty WAN: 1 porty RJ-45 10/100 Base-TX Auto-negocjacja Auto MDI / MDIX • Wskaźniki wizualne: Diody LED: Power, WAN: LNK, Act, LAN: LNK/Act, 100Mbps • Protokoły: TCP/IP, NAT, DHCP, HTTP, DNS • Mechanizmy bezpieczeństwa: Native NAT firewall, SPI firewall DoS Attack Prevention System, lokalne hasło

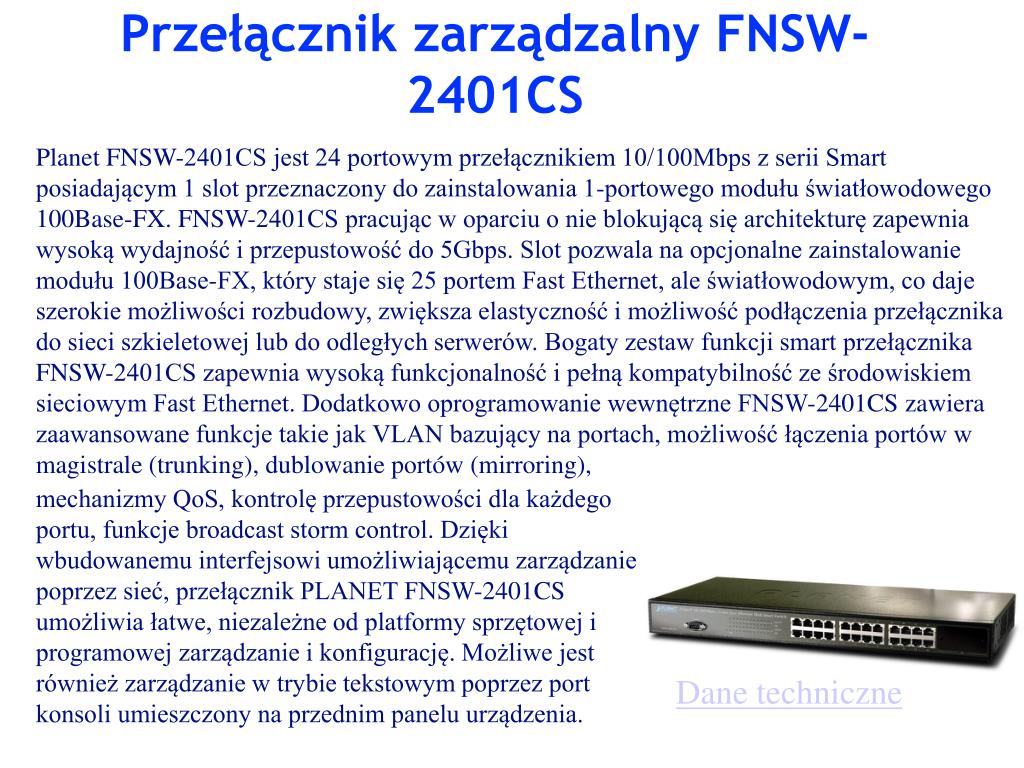

  6. Przełącznik zarządzalny FNSW-2401CS Planet FNSW-2401CS jest 24 portowym przełącznikiem 10/100Mbps z serii Smart posiadającym 1 slot przeznaczony do zainstalowania 1-portowego modułu światłowodowego 100Base-FX. FNSW-2401CS pracując w oparciu o nie blokującą się architekturę zapewnia wysoką wydajność i przepustowość do 5Gbps. Slot pozwala na opcjonalne zainstalowanie modułu 100Base-FX, który staje się 25 portem Fast Ethernet, ale światłowodowym, co daje szerokie możliwości rozbudowy, zwiększa elastyczność i możliwość podłączenia przełącznika do sieci szkieletowej lub do odległych serwerów. Bogaty zestaw funkcji smart przełącznika FNSW-2401CS zapewnia wysoką funkcjonalność i pełną kompatybilność ze środowiskiem sieciowym Fast Ethernet. Dodatkowo oprogramowanie wewnętrzne FNSW-2401CS zawiera zaawansowane funkcje takie jak VLAN bazujący na portach, możliwość łączenia portów w magistrale (trunking), dublowanie portów (mirroring), mechanizmy QoS, kontrolę przepustowości dla każdego portu, funkcje broadcast storm control. Dzięki wbudowanemu interfejsowi umożliwiającemu zarządzanie poprzez sieć, przełącznik PLANET FNSW-2401CS umożliwia łatwe, niezależne od platformy sprzętowej i programowej zarządzanie i konfigurację. Możliwe jest również zarządzanie w trybie tekstowym poprzez port konsoli umieszczony na przednim panelu urządzenia. Dane techniczne

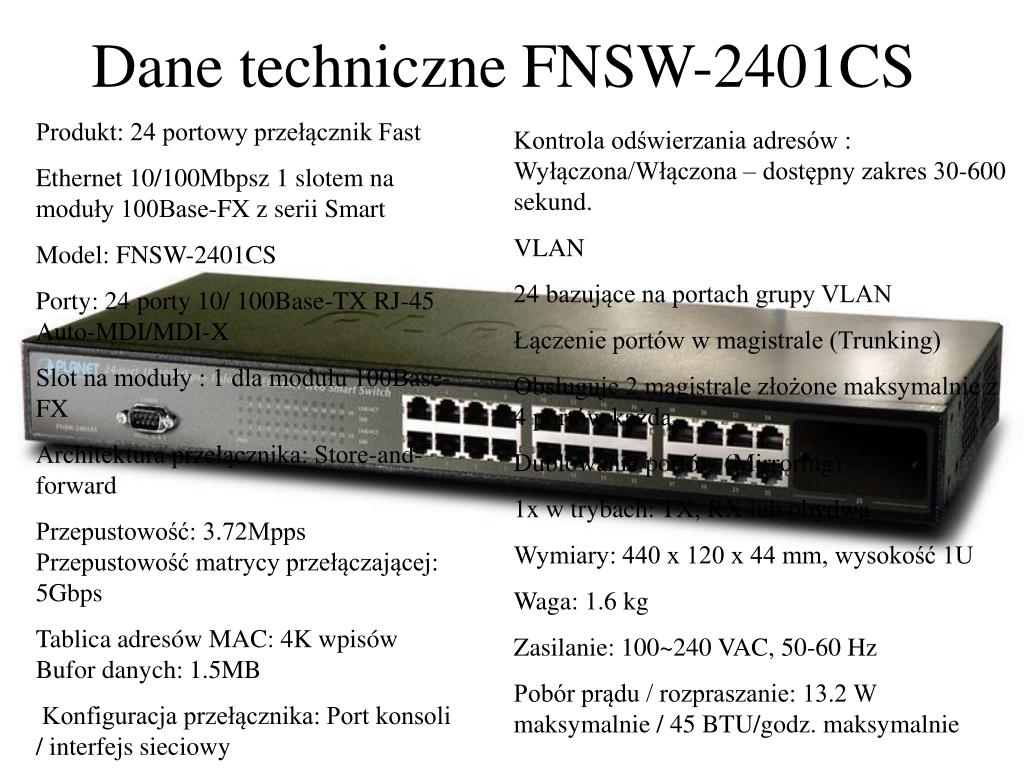

  7. Dane techniczne FNSW-2401CS Produkt: 24 portowy przełącznik Fast Ethernet 10/100Mbpsz 1 slotem na moduły 100Base-FX z serii Smart Model: FNSW-2401CS Porty: 24 porty 10/ 100Base-TX RJ-45 Auto-MDI/MDI-X Slot na moduły : 1 dla modułu 100Base-FX Architektura przełącznika: Store-and-forward Przepustowość: 3.72Mpps Przepustowość matrycy przełączającej: 5Gbps Tablica adresów MAC: 4K wpisów Bufor danych: 1.5MB Konfiguracja przełącznika: Port konsoli / interfejs sieciowy Kontrola odświerzania adresów : Wyłączona/Włączona – dostępny zakres 30-600 sekund. VLAN 24 bazujące na portach grupy VLAN Łączenie portów w magistrale (Trunking) Obsługuje 2 magistrale złożone maksymalnie z 4 portów każda Dublowanie portów (Mirroring) 1x w trybach: TX, RX lub obydwa Wymiary: 440 x 120 x 44 mm, wysokość 1U Waga: 1.6 kg Zasilanie: 100~240 VAC, 50-60 Hz Pobór prądu / rozpraszanie: 13.2 W maksymalnie / 45 BTU/godz. maksymalnie

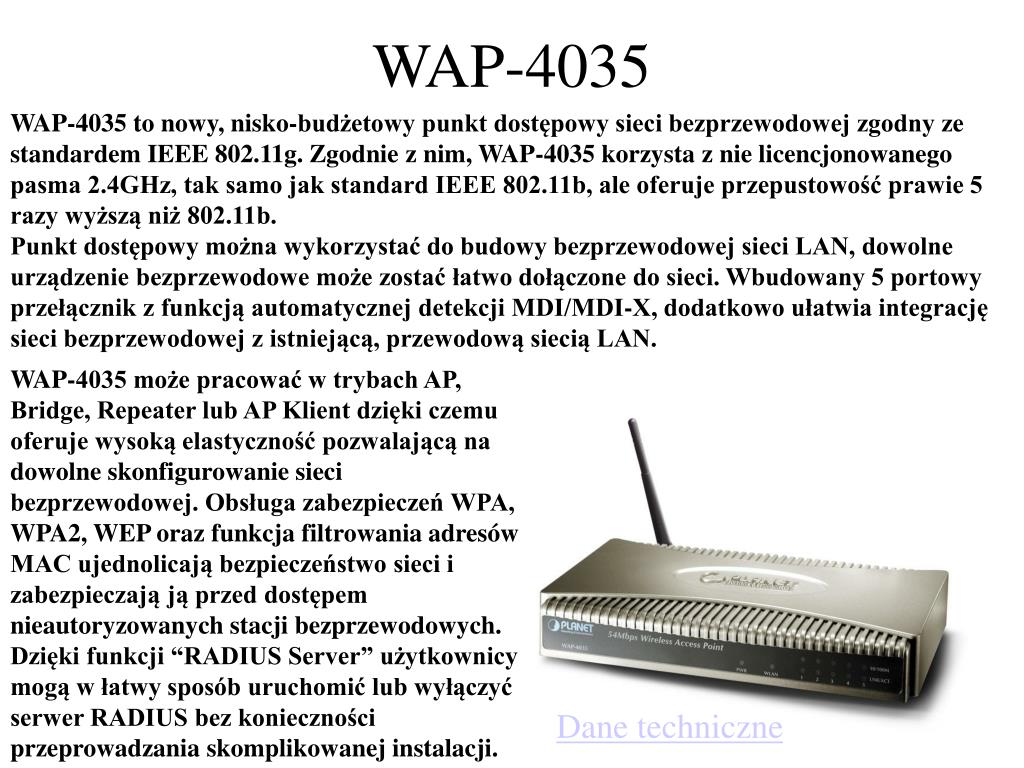

  8. WAP-4035 WAP-4035 to nowy, nisko-budżetowy punkt dostępowy sieci bezprzewodowej zgodny ze standardem IEEE 802.11g. Zgodnie z nim, WAP-4035 korzysta z nie licencjonowanego pasma 2.4GHz, tak samo jak standard IEEE 802.11b, ale oferuje przepustowość prawie 5 razy wyższą niż 802.11b. Punkt dostępowy można wykorzystać do budowy bezprzewodowej sieci LAN, dowolne urządzenie bezprzewodowe może zostać łatwo dołączone do sieci. Wbudowany 5 portowy przełącznik z funkcją automatycznej detekcji MDI/MDI-X, dodatkowo ułatwia integrację sieci bezprzewodowej z istniejącą, przewodową siecią LAN. WAP-4035 może pracować w trybach AP, Bridge, Repeater lub AP Klient dzięki czemu oferuje wysoką elastyczność pozwalającą na dowolne skonfigurowanie sieci bezprzewodowej. Obsługa zabezpieczeń WPA, WPA2, WEP oraz funkcja filtrowania adresów MAC ujednolicają bezpieczeństwo sieci i zabezpieczają ją przed dostępem nieautoryzowanych stacji bezprzewodowych. Dzięki funkcji “RADIUS Server” użytkownicy mogą w łatwy sposób uruchomić lub wyłączyć serwer RADIUS bez konieczności przeprowadzania skomplikowanej instalacji. Dane techniczne

  9. Dane techniczne WAP-4035 Produkt: Bezprzewodowy punkt dostępowy 54 Mbps z wbudowanym przełącznikiem 5 portów Model: WAP-4035 Standard IEEE 802.11g IEEE 802.11b Typ sygnału: DSSS (Direct Sequence Spread Spectrum) Modulacja: QPSK / BPSK / CCK/ OFDM Porty: 5 x RJ-45, 10/100 Base-TX Antena: 1 x odłączana antena dipolowa Łącze anteny: RSMA Male Wzmocnienie anteny: 2dBi Moc wyjściowa: 18dBm Szyfrowanie danych: WPA, WPA2, WPA-PSK, 64/128-bit WEP Wskaźniki wizualne: LED: Power, LAN, WLAN Przepustowość 802.11b: 11/5.5/2/1Mbps   802.11g: 54/48/36/24/18/12/9/6Mbps Wymiary: 190 x 98 x 35 mm (Szer. x Gł. x Wys.) Zasilanie: Zewnętrzny zasilacz 12V DC

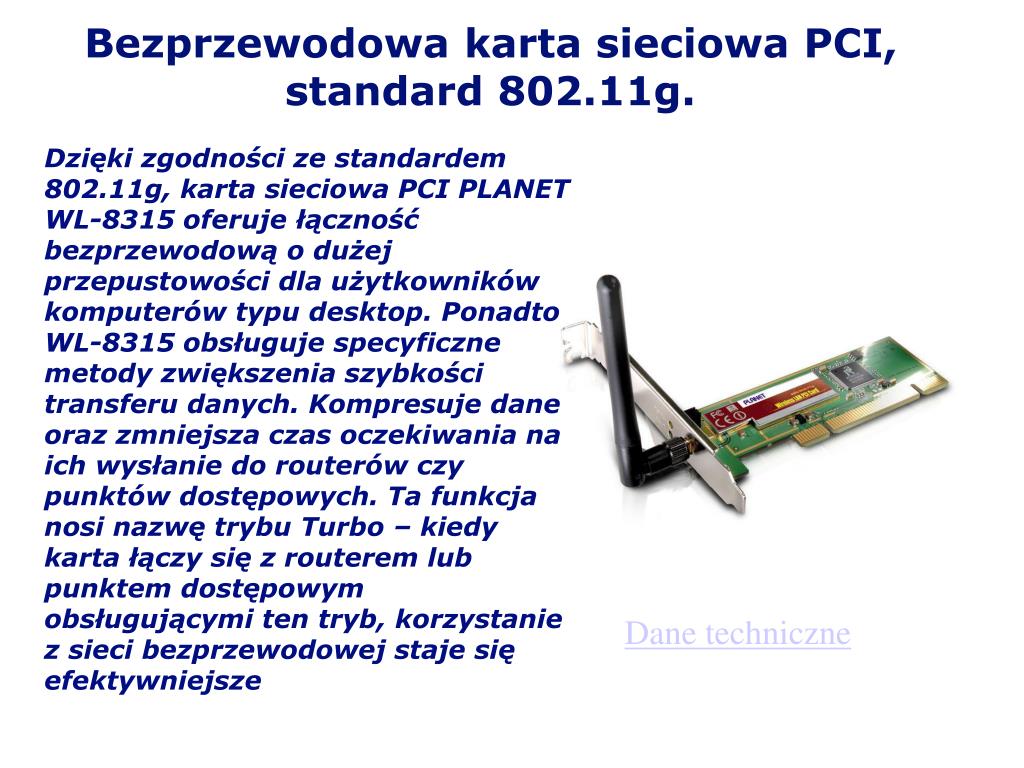

  10. Bezprzewodowa karta sieciowa PCI, standard 802.11g. Dzięki zgodności ze standardem 802.11g, karta sieciowa PCI PLANET WL-8315 oferuje łączność bezprzewodową o dużej przepustowości dla użytkowników komputerów typu desktop. Ponadto WL-8315 obsługuje specyficzne metody zwiększenia szybkości transferu danych. Kompresuje dane oraz zmniejsza czas oczekiwania na ich wysłanie do routerów czy punktów dostępowych. Ta funkcja nosi nazwę trybu Turbo – kiedy karta łączy się z routerem lub punktem dostępowym obsługującymi ten tryb, korzystanie z sieci bezprzewodowej staje się efektywniejsze Dane techniczne

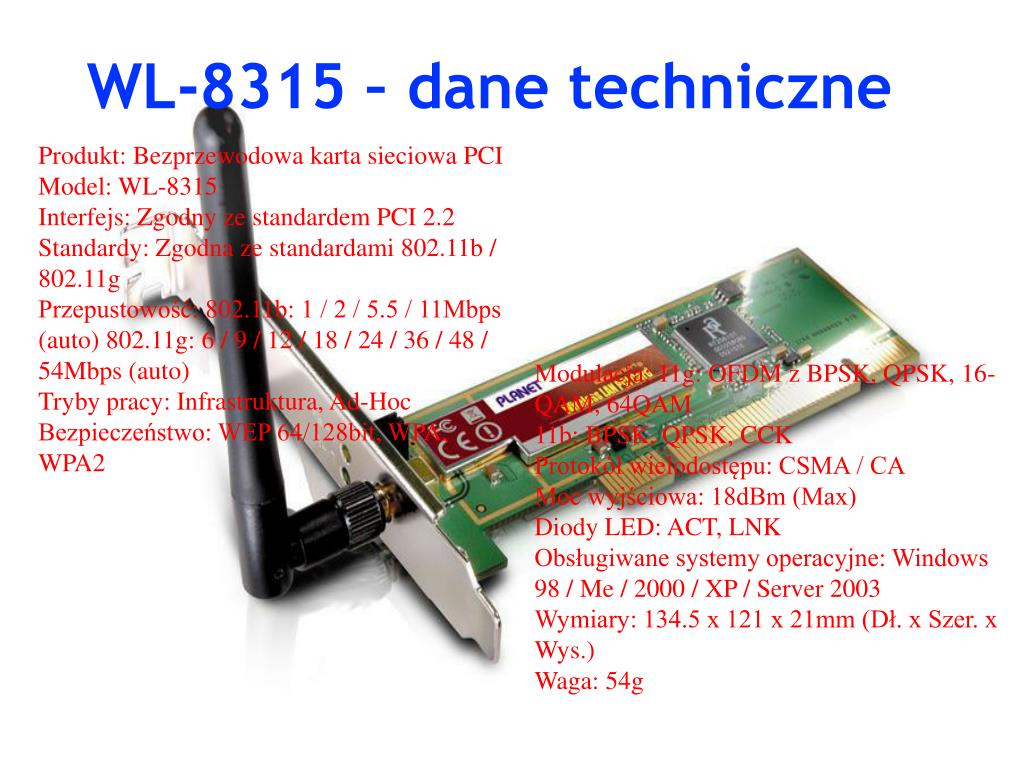

  11. WL-8315 – dane techniczne Produkt: Bezprzewodowa karta sieciowa PCI Model: WL-8315 Interfejs: Zgodny ze standardem PCI 2.2 Standardy: Zgodna ze standardami 802.11b / 802.11g Przepustowość: 802.11b: 1 / 2 / 5.5 / 11Mbps (auto) 802.11g: 6 / 9 / 12 / 18 / 24 / 36 / 48 / 54Mbps (auto) Tryby pracy: Infrastruktura, Ad-Hoc Bezpieczeństwo: WEP 64/128bit, WPA, WPA2 Modulacja: 11g: OFDM z BPSK, QPSK, 16-QAM, 64QAM 11b: BPSK, QPSK, CCK Protokół wielodostępu: CSMA / CA Moc wyjściowa: 18dBm (Max) Diody LED: ACT, LNK Obsługiwane systemy operacyjne: Windows 98 / Me / 2000 / XP / Server 2003 Wymiary: 134.5 x 121 x 21mm (Dł. x Szer. x Wys.) Waga: 54g

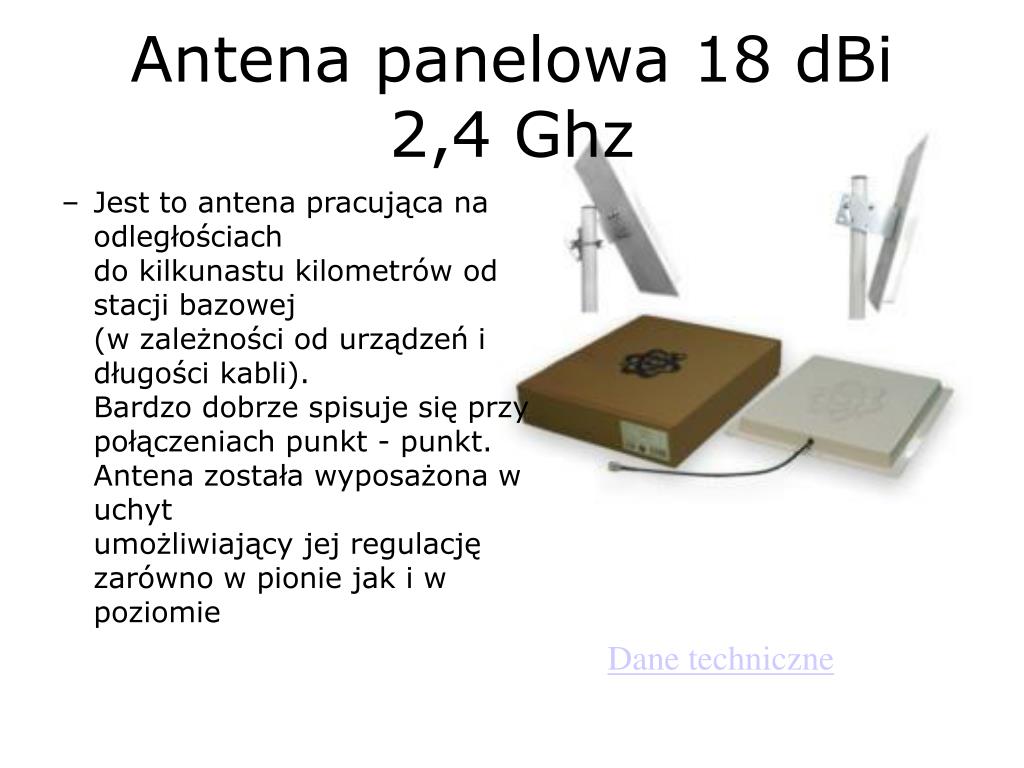

  12. Antena panelowa 18 dBi 2,4 Ghz • Jest to antena pracująca na odległościach do kilkunastu kilometrów od stacji bazowej (w zależności od urządzeń i długości kabli). Bardzo dobrze spisuje się przy połączeniach punkt - punkt. Antena została wyposażona w uchyt umożliwiający jej regulację zarówno w pionie jak i w poziomie Dane techniczne

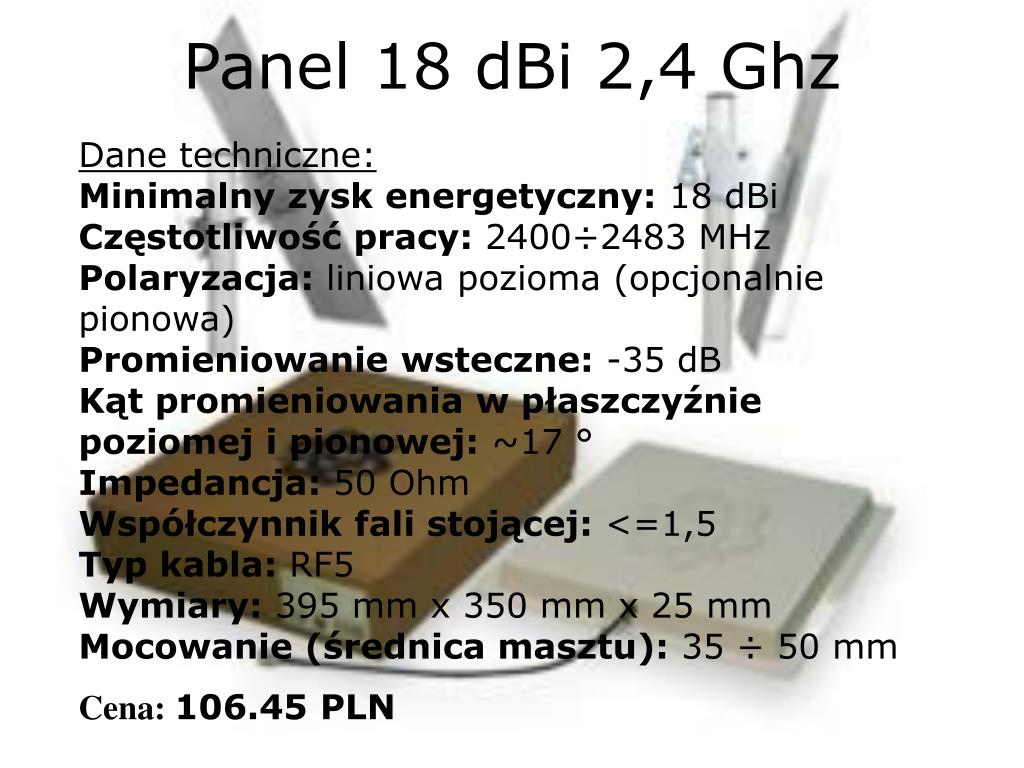

  13. Panel 18 dBi 2,4 Ghz Dane techniczne:Minimalny zysk energetyczny: 18 dBi Częstotliwość pracy: 2400÷2483 MHz Polaryzacja: liniowa pozioma (opcjonalnie pionowa) Promieniowanie wsteczne: -35 dB Kąt promieniowania w płaszczyźnie poziomej i pionowej: ~17 ° Impedancja: 50 Ohm Współczynnik fali stojącej: <=1,5 Typ kabla: RF5 Wymiary: 395 mm x 350 mm x 25 mm Mocowanie (średnica masztu): 35 ÷ 50 mm Cena: 106.45 PLN

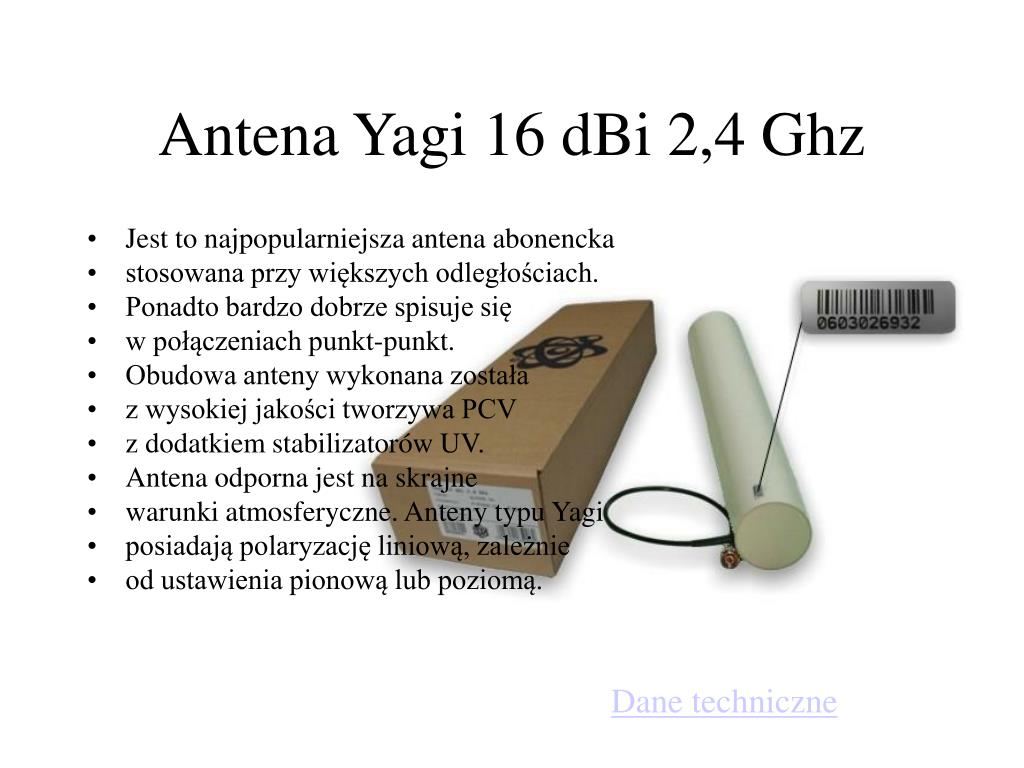

  14. Antena Yagi 16 dBi 2,4 Ghz • Jest to najpopularniejsza antena abonencka • stosowana przy większych odległościach. • Ponadto bardzo dobrze spisuje się • w połączeniach punkt-punkt. • Obudowa anteny wykonana została • z wysokiej jakości tworzywa PCV • z dodatkiem stabilizatorów UV. • Antena odporna jest na skrajne • warunki atmosferyczne. Anteny typu Yagi • posiadają polaryzację liniową, zależnie • od ustawienia pionową lub poziomą. Dane techniczne

  15. Dane techniczne • Specyfikacja techniczna: • Częstotliwość pracy: • 2,400 - 2,480 GHz • Średni zysk energetyczny: • średnio 16 dBi • Polaryzacja: • liniowa pionowa lub pozioma • Promieniowanie wsteczne: • ~25 dB • Kąt promieniowania: ~25° • Impedancja: ~50 Ohm • Typ kabla: RF5 • Wymiary (bez uchwytu): • 575mm / fi 5mm • Obudowa: PCV z dodatkiem • UV, hermetyczna • Mocowanie (średnica masztu): • 35 ÷ 50 mm

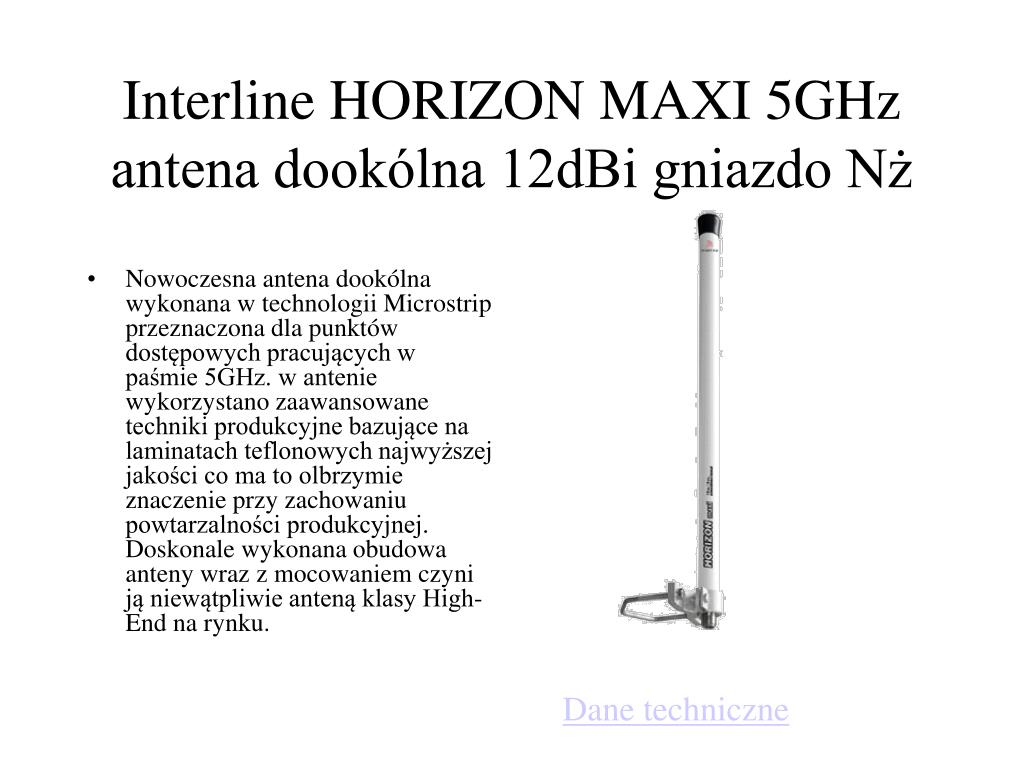

  16. Interline HORIZON MAXI 5GHz antena dookólna 12dBi gniazdo Nż • Nowoczesna antena dookólna wykonana w technologii Microstrip przeznaczona dla punktów dostępowych pracujących w paśmie 5GHz. w antenie wykorzystano zaawansowane techniki produkcyjne bazujące na laminatach teflonowych najwyższej jakości co ma to olbrzymie znaczenie przy zachowaniu powtarzalności produkcyjnej. Doskonale wykonana obudowa anteny wraz z mocowaniem czyni ją niewątpliwie anteną klasy High-End na rynku. Dane techniczne

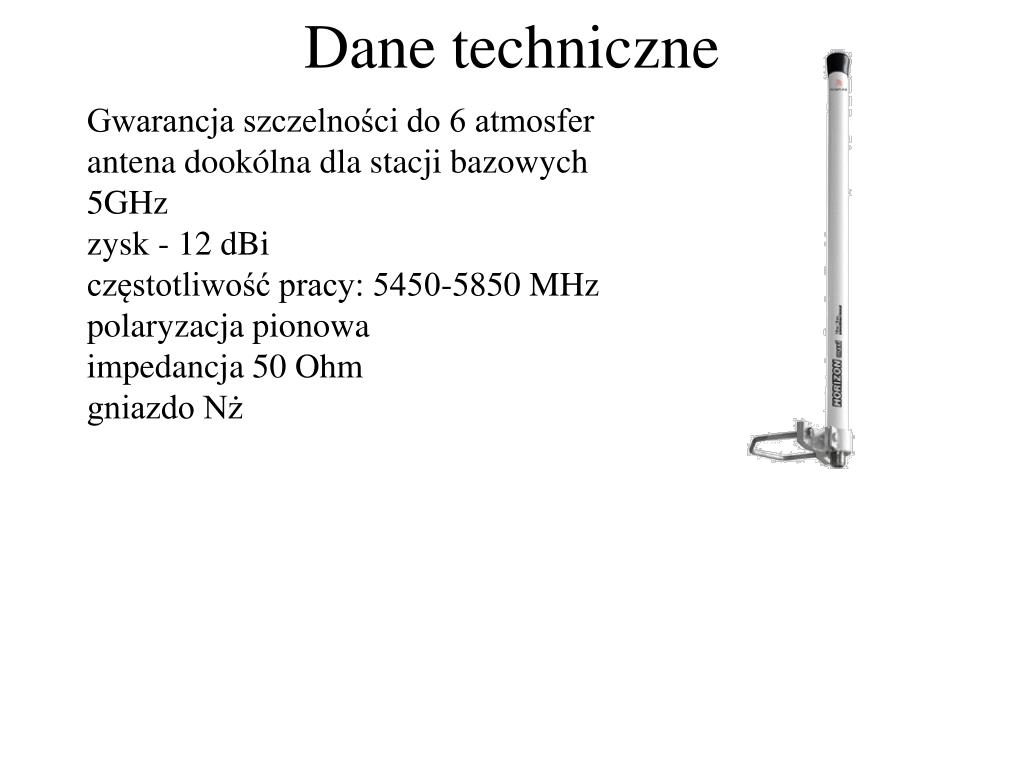

  17. Dane techniczne Gwarancja szczelności do 6 atmosfer antena dookólna dla stacji bazowych 5GHz zysk - 12 dBi częstotliwość pracy: 5450-5850 MHz polaryzacja pionowa impedancja 50 Ohm gniazdo Nż
