Presentation Transcript

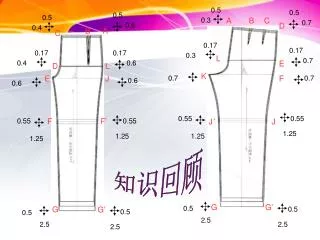

  1. 0.5 0.5 0.5 0.5 A B C 0.3 0.7 0.6 D 0.4 B A C 0.17 0.17 0.17 0.17 0.3 L E 0.7 0.4 0.6 D L K F E J 0.7 0.7 0.6 0.6 0.55 0.55 0.55 F F’ 0.55 J’ J 1.25 1.25 1.25 1.25 知识回顾 G G’ 0.5 G G’ 0.5 0.5 0.5 2.5 2.5 2.5 2.5

  2. 女衬衣推板

  3. 女衬衣样板推板基础知识 一、女衬衣的款式说明

  4. 二、女衬衣结构制图与样板

  5. 三、女衬衣样板缩放 1. 女衬衣规格系列表

  6. 0.67 0.2 0.67 2、女衬衣后片样板缩放 0.67 0.25 A D B A 颈肩点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm缩放 横向每号型档差按横开领档差2/10领围 =0.2cm缩放 0.47 0.5 C 0.67 D’ 0.2 B 后中点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm缩放 0.67 C 肩端点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm-肩斜档差0.2cm=0.47cm缩放 横向每号型档差1/2肩宽档差=0.5cm缩放 0.47 0.5 D 肩省点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm缩放 横向每号型档差1/2肩宽档差0.25cm缩放 0.67 0.25

  7. 0.67 0.16 0.67 0.67 0.25 A D B E 后背宽： 纵向每号型档差按袖隆深档差1/3 = 0.22cm缩放 横向每号型档差按背宽档差1/6胸围 =0.67cm缩放 0.47 0.5 C 0.22 D’ 0.22 0.67 E 0.67 F 后胸围： 横向每号型档差按胸围档差4cm的1/4 = 1cm缩放 F 1 1 G 侧缝腰点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 横向每号型档差按胸围档差4cm的1/4=1cm缩放 H G 1 0.33 0.33 0.33 1 H 后背长点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 0.33

  8. 0.67 0.16 0.67 0.67 0.25 A D B 0.47 0.5 C D’ 0.22 I 后中心下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型档差按1.33cm缩放。 E 0.67 1.33 F 1 J 摆缝下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放。 横向每号型档差按胸围档差4cm的1/4=1cm缩放 H G 1 0.33 0.33 0.33 1 J I 1 1.33 1.33

  9. 0.67 0.67 0.16 0.16 0.67 0.67 A 0.47 0.25 A D 0.47 B 0.47 C B 0.5 0.5 C 0.22 D’ 0.22 E 0.67 0.33 E 0.67 D F 1 F 1 H G 1 0.33 H G 1 0.33 0.33 0.33 J J I I 1 1 1.33 1.33 1.33 1.33

  10. 0.67 0.2 3、女衬衣前片样板缩放 A 0.47 0.47 C B 0.5 A 颈肩点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm缩放 横向每号型档差按横开领档差2/10领围 =0.2cm缩放 0.67 0.2 0.33 D B 门襟顶点： 纵向每号型档差为直开领档差2/10领围 =0.2cm,由于纵向每号型档差缩放0.67cm， （ 0.67 cm-领围0.2cm）=0.47缩放。 0.67 C 肩端点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm-肩斜档差0.2cm=0.47cm缩放 横向每号型档差1/2肩宽档差=0.5cm缩放 0.47 0.5 D 省尖点：横向每号型档差按1/2前胸宽=0.3cm 0.3

  11. 0.67 0.2 A 0.47 0.47 E 后背宽： 纵向每号型档差按袖隆深档差1/3 = 0.22cm缩放 横向每号型档差按背宽档差1/6领围 =0.67cm缩放 C B 0.5 0.22 0.22 0.67 E 0.67 0.33 D F 1 F 后胸围： 横向每号型档差按胸围档差4cm的1/4 = 1cm缩放 1 G 侧缝腰点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 横向每号型档差按胸围档差4cm的1/4=1cm缩放 H G 1 0.33 0.33 0.33 1 H 后背长点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 0.33

  12. 0.67 0.2 A 0.47 0.47 C B 0.5 0.22 I 后中心下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型档差按1.33cm缩放。 E 0.67 0.33 1.33 D F 1 J 摆缝下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放。 横向每号型档差按胸围档差4cm的1/4=1cm缩放 H G 1 0.33 0.33 0.33 1 J I 1 1.33 1.33

  13. 0.47 4、女衬衣袖片样板缩放 A A 袖山深： 纵向每号型档差按肩端点档差 0.47cm缩放 0.47 0.67 0.67 B、B’袖肥： 横向每号型档差按袖隆深档差 1/6胸围= 0.67cm，在前袖侧缝 后袖侧缝分别缩放 B’ B 0.67 C、C’袖口： 纵向每号型档差按袖长差1.5cm， 由于纵向袖山深每号型缩放0.47cm， 所以每号型档差按1.03cm缩放。 横向每号型按袖口档差0.4cm， 两边各缩放0.4cm。 1.03 0.2 1.03 D’ 0.4 C’ 0.4 C 0.4 D D 袖叉位： 纵向每号型档差按袖长差1.03cm缩放， 横向每号型按袖口档差0.4cm的1/2缩放 0.2cm， 0.2 1.03 1.03 1.03 1.03 0.2

  14. 5、女衬衣领片样板缩放 0.4 F 领子： 横向每号型档差按领大差0.8cm的1/2缩放， F 1 E 0.8 E 袖头： 横向每号型档差按袖口差0.4cm缩放， 0.4

  15. 重点提示 • 注意领口处的缩放 • 注意贴袋的缩放 • 连线时注意线条圆顺 • 样板缩放之后要检查各号型之间的档差

  16. 课堂总结： 本节主要学习女衬衣前后衣片样板缩放原理，重点掌握样板缩放档差计算公式及方法。连线时注意线条圆顺。 课后作业： 1、练习：女衬衣前后衣片样板缩放，熟记档差计算公式。 2、要求：每个号的线条圆顺。

  17. 再见

  18. 0.67 0.67 0.16 0.16 0.67 0.67 A 0.47 0.25 A 0.47 D B C 0.47 B 0.5 0.5 C 0.22 D’ 0.22 E 0.67 0.33 E 0.67 D F 1 F 1 H G 1 0.33 H G 1 0.33 0.33 0.33 J J I 1 I 1 1.33 1.33 1.33 1.33 腰省放码？ 知识回顾

  19. 第五章 四开身上衣制板与推板

  20. 教学目的： 1、了解女外套的结构组合特征 2、分析女外套主要部位的档差规格，理清每一裁片控制部位的横向、纵向档差总量 3、找准横向、纵向公共线 4、掌握女外套前、后片推板计算方法、档差公式 5、掌握女外套前、后片推板图的画法 重点难点 1、掌握女外套前、后片推板计算方法、档差公式 2、掌握女外套前、后片推板图的画法

  21. 5-3 公主分割线外套样板推板基础知识 这是一件前后衣片从袖隆开始做弧线分割的女春秋衫，属于较合体的结构造型。结构制图是在基本款式女春秋衫上采用弧线分割，袖隆及腰部收省，下摆根据需要再可放大。袖片的结构制图与基本款式女春秋衫相同。

  22. 一、公主分割线外套 结构制图与样板

  23. 二、公主分割线外套规格系列表

  24. 0.67 D 背宽： 纵向每号型档差按肩端点纵向档差 0.47 cm的1/2缩放。 横向每号型档差按背宽档差1/6胸围=0.67cm缩放 0.23 0.67 A 颈肩点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm缩放 横向每号型档差按横开领档差2/10领围 =0.2cm缩放 B 后中点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm缩放 0.2 0.67 0.23 0.67 0.67 0.67 0.2 1、女春秋装后片样板缩放 A 0.47 B 0.5 C D C 肩端点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm-肩斜档差0.2cm=0.47cm缩放 横向每号型档差1/2肩宽档差=0.5cm缩放 0.47 0.5

  25. 0.23 F 后背长点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 横向每号型档差按背宽档差1/2=0.33缩放 0.67 0.67 E 后胸围点 横向每号型档差按背宽档差1/2缩放 G 后中心背长点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 0.33 0.33 0.33 0.2 0.67 0.33 0.33 0.33 0.33 A 0.47 B 0.33 0.5 C D E G F

  26. I 刀缝下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按1.33cm缩放。 横向每号型档差按背宽档差1/2=0.33cm缩放 H 后中心下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型档差按1.33cm缩放。 0.33 0.67 1.33 0.2 1.33 1.33 1.33 0.67 A 0.33 B 0.47 0.5 C D 0.23 0.67 E 0.33 G F 0.33 0.33 0.33 I H

  27. J 刀缝顶点： 纵向每号型档差按肩端点纵向档差 0.47 cm的1/2缩放。 M 摆缝后中背长点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放, 横向每号型档差按胸围档差4cm的1/4=1cm， 0.23 0.33 K 刀缝背点 横向每号型档差按背宽档差1/2缩放 L 后摆缝胸围： 横向每号型档差按胸围档差4cm的 1/4=1cm， 1 1 0.33 0.33 0.23 0.33 1 1 女春秋装后片侧刀样板缩放 J K L M

  28. 0.33 0.33 O 刀缝下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型档差按1.33cm缩放。 横向每号型档差按背宽档差1/2=0.33缩放 N 刀缝背长点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 横向每号型档差按背宽档差1/2=0.33缩放 P 摆缝下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按1.33cm缩放。 横向每号型档差按胸围档差4cm的1/4=1cm， 1 0.23 0.33 1.33 1.33 1.33 1.33 0.33 J 0.33 1 0.33 0.33 K L M 1 0.33 1 N O P

  29. A 颈肩点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm缩放 横向每号型档差按横开领档差2/10领围 =0.2cm缩放 B 门襟顶点： 纵向每号型档差为直开领档差2/10领围 = 0.2cm，由于纵向袖隆深每号型缩放 0.67cm， 所以每号型按0.47cm缩放 C 肩端点： 纵向每号型档差按袖隆深档差1/6胸围 = 0.67cm-肩斜档差0.2cm=0.47cm缩放 横向每号型档差1/2肩宽档差=0.5cm缩放 0.23 D 胸宽点： 纵向每号型档差按肩端点纵向档差 0.47 cm的1/2缩放。 横向每号型档差按背宽档差1/6胸围=0.67cm缩放 0.47 0.67 0.47 0.2 0.5 0.67 0.47 0.23 0.47 0.67 0.67 0.5 0.2 2、女春秋装前片样板缩放 A C B D

  30. G 前中心腰点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 E 前胸围点 横向每号型档差按胸宽档差1/2缩放 F 前中腰点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 横向每号型档差按胸宽档差1/2=0.33缩放 0.33 0.33 0.67 0.33 0.2 0.33 0.33 0.33 0.33 A 0.33 0.47 0.67 0.5 C B D 0.23 0.67 E G F

  31. I 刀缝下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按1.33cm缩放。 横向每号型档差按胸宽档差1/2=0.33cm缩放 H 前中下摆线： 纵向每号型档差按衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型档差按1.33cm缩放。 0.33 0.67 1.33 0.2 1.33 1.33 1.33 A 0.33 0.47 0.67 0.5 C B D 0.23 0.67 E 0.33 G F 0.33 0.33 0.33 I H

  32. J 刀缝顶点： 纵向每号型档差按肩端点纵向档差 0.47 cm的1/2缩放。 M 摆缝后中背长点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放, 横向每号型档差按胸围档差4cm的1/4=1cm， 0.23 0.33 K 刀缝背点 横向每号型档差按背宽档差1/2缩放 L 后摆缝胸围： 横向每号型档差按胸围档差4cm的 1/4=1cm， 1 1 0.33 0.33 0.23 0.33 1 1 女春秋装前片侧刀样板缩放 J K L M

  33. 0.33 0.33 O 刀缝下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型档差按1.33cm缩放。 横向每号型档差按背宽档差1/2=0.33缩放 N 刀缝背长点： 纵向每号型档差为背长档差1cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按0.33cm缩放 横向每号型档差按背宽档差1/2=0.33缩放 P 摆缝下摆线： 纵向每号型档差为衣长档差2cm， 由于纵向袖隆深每号型缩放0.67cm， 所以每号型按1.33cm缩放。 横向每号型档差按胸围档差4cm的1/4=1cm， 1 0.23 0.33 1.33 1.33 1.33 1.33 0.33 J 0.33 1 0.33 0.33 K L M 1 0.33 1 N O P

  34. 0.67 女春秋装后片侧刀样板缩放 0.2 0.67 0.23 A B 0.47 J C 0.33 1 D 0.23 K L E 0.33 M 1 N 0.33 0.33 0.33 G F 0.33 0.33 0.33 O P 1 0.33 0.33 I H 1.33 1.33 1.33 1.33

  35. 0.67 女春秋装前片侧刀样板缩放 0.2 A J 0.47 0.67 0.5 C B 0.33 1 K L D 0.23 0.67 E 0.33 M 1 N 0.33 0.33 0.33 G F 0.33 0.33 0.33 O P 0.33 1 0.33 I H 1.33 1.33 1.33 1.33

  36. D 袖肘： 纵向每号型档差按 （袖长档差1.5-袖山深档差0.47）1/2=0.5cm缩放 横向每号型档差按 （袖肥档差0.67+袖口档差0.5）/2=0.6缩放 C 袖肥： 横向每号型档差按袖隆宽档差1/6胸围 = 0.67cm缩放 0.3 A 袖山深： 纵向每号型档差按肩端点档差 0.47cm缩放 横向每号型档差按袖隆宽1/6胸围= 0.67cm 的1/2cm缩放 B 后袖山高： 纵向每号型档差按袖山深档差0.47cm 的2/3缩放。 横向每号型档差按袖隆宽1/6胸围= 0.67cm缩放 0.47 0.67 0.6 0.5 0.67 0.47 0.33 0.3 0.67 0.5 0.67 0.33 0.6 3、大袖片样板缩放 A B C D

  37. 0.5 E 袖肘：纵向每号型档差按 （袖长档差1.5-袖山深档差0.47）1/2=0.5cm缩放 F、F’袖口： 纵向每号型档差为袖长档差1.5由于 纵向袖山深缩放0.47cm， 所以每号型档差按1.03cm缩放。 横向每号型档差按袖口档差0.5cm缩放 F G 袖叉：纵向每号型档差为袖长档差1.5由于纵向袖 山深缩放0.47cm，所以每号型档差按1.03cm缩放。 横向每号型档差按袖口档差0.5cm缩放 0.5 0.5 0.47 F’ 1.03 1.03 0.5 0.33 1.03 1.03 0.5 0.5 A 1.03 0.3 B 0.67 C 0.67 D 0.6 0.5 E G’

  38. E 0.3 B 0.67 0.5 C 0.67 F 1.03 D 0.58 0.5 C’ 0.5 1.03 F’ 0.5 1.03 4、小袖片样板缩放 0.47 0.33 A 0.3 B 0.67 C 0.67 0.5 D 0.58 E 0.5 G’ 0.5 1.03 F F’ 0.5 1.03 1.03

  39. 重点提示 • 注意领口处的缩放 • 注意口袋的缩放 • 连线时注意线条圆顺 • 样板缩放之后要检查各号型之间 的档差

  40. 课堂总结： 本节主要学习女外套前后衣片样板缩放原理，重点掌握样板缩放档差计算公式及方法。连线时注意线条圆顺。 课后作业： 练习：女外套前后衣片样板缩放，熟记档差计算公式。 要求：每个号的线条圆顺。

  41. 再见
