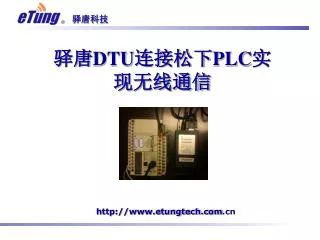

  1. 驿唐DTU连接松下PLC实现无线通信 http://www.etungtech.com.cn

  2. 驿唐全系DTU,你用哪一款？ MD-109G 嵌入式应用,得心应手 MD-309G 超高性价比，舍我其谁 MD-609G 零下40度，想要“冻”我不容易 MD-309C 电信CDMA的，来找我 MD-610G 定位、传输两不误 驿唐全系的DTU产品都可以连接松下FP系列PLC，实现无线通信必须使用 FP系列配套的MODBUS模块与驿唐GPRS DTU相连。

  3. 模拟连接环境 internet 松下FPX PLC MD-309G DTU 上位机 插入支持MODBUS协议 的COM模块,RS485接口 DTU与COM模块相连 本例中使用三维力控组态软件做为上位机软件实现通信，实际应用中可以选择组态王、昆仑通态等组态软件均可。

  4. 两种实现无线通信的方法 方法1）使用驿唐服务器，无线串口通虚拟串口的方法 不用搭建服务器，快速实现无线通信。虚拟串口数量有 限制，最多可接256台设备。 方法2）使用自建服务器，利用组态中带的驿唐驱动 需要有独立IP要求，搭建服务器网络环境相对复杂。 对设备所接数量无限制。 本文以方法1为实例阐述，如想了解方法2具体的实现方法，请参考 驿唐另外一个文档：驿唐 DTU如何连接三维力控组态软件

  5. 结构图 internet MD-309G DTU 上位机 插入支持MODBUS协议 的COM模块,RS485接口 DTU与COM模块相连 能上网的电脑运行驿唐串口通软件和组态王软件，串口通虚拟出串口与组态王软件连接 驿唐服务器

  6. 通过FPWIN GR软件设置PLC为使用COM模块ModbusRTU协议。RS-485接口，设备地址为1，保持寄存器，偏置为1，只读，波特率9600,8个数据位，奇校验，1个停止位，无流控 设置MD-309G。由于MD-309G默认的是波特率9600,8个数据位，无校验,1个停止位，与COM模块连接需要修改MD-309G的校验位为奇校验 方案1串口通方式- MD-309G的设置 Step1

  7. 方案1串口通方式- MD-309G的设置 Step2

  8. MD-309G配置完毕后，插卡、接天线、加电。然后打开无线串口通软件，点击设置，输入账号8080，密码1234。MD-309G配置完毕后，插卡、接天线、加电。然后打开无线串口通软件，点击设置，输入账号8080，密码1234。 方案1串口通方式-串口通软件的设置 Step1

  9. MD-309G上线后，通过IMEI号在列表中找到该设备，把他映射到一个虚拟串口。MD-309G上线后，通过IMEI号在列表中找到该设备，把他映射到一个虚拟串口。 方案1串口通方式-串口通软件的设置 Step2

  10. 打开三维力控，建立一个工程，在工程中创建一个modbus rtu的设备 方案1串口通方式-三维力控软件的设置 Step1

  11. 选中刚刚映射的虚拟串口com3，串口属性和PLC中COM模块一致。（因为GPRS网络延时较大，建议将延时修改为大于5秒）选中刚刚映射的虚拟串口com3，串口属性和PLC中COM模块一致。（因为GPRS网络延时较大，建议将延时修改为大于5秒） 方案1串口通方式-三维力控软件的设置 Step2

  12. 建变量。变量类型取决于PLC（modbus slave）的设定。 方案1串口通方式-三维力控软件的设置 Step3 • 松下PLC中已经通过FPWIN GR软件设置PLC为使用COM模块ModbusRTU协议。设备地址为1，保持寄存器，偏置为1，只读，置数为32。

  13. 方案1串口通方式-三维力控软件的设置 Step4

  14. 设置变量读取的命令以及偏置，均取决于下位机。设置变量读取的命令以及偏置，均取决于下位机。 方案1串口通方式-三维力控软件的设置 Step5

  15. 创建画面，链接设备，显示数据。 方案1串口通方式-三维力控软件的设置 Step6

  16. 至此，便完成松下PLC和MD-309G的连接，通过三维力控软件读取PLC（modbus slave）中数据 （32是由FPWIN GR软件设置在寄存器中数）。 方案1串口通方式-数据的读取

  17. 多个松下PLC(COM模块)无线连接的问题： 如有多个MD-309G连接，需要在串口通软件中将多个MD-309G设备映射出多个虚拟串口，在三维力控软件中新建多个设备即可。 使用驿唐服务器的问题： 驿唐的测试服务器，测试用户较多，设备连接较多，如在实际项目中使用,用户可选择使用驿唐收费服务器，收费服务器为独享端口，串口通软件中展现的只有您自己的设备，利于项目管理和系统稳定性。 方案1串口通方式-总结 关于方案1串口通方式，更多的技术问题请联系驿唐技术支持人员010-64880675

  18. 更多… … 请致电驿唐： 北京：010-64880675 或访问驿唐官网：www.etungtech.com.cn
