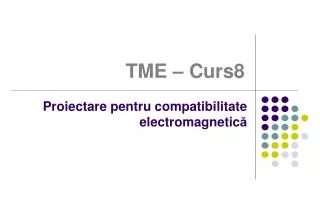

  1. TME – Curs8 Proiectare pentru compatibilitate electromagnetică

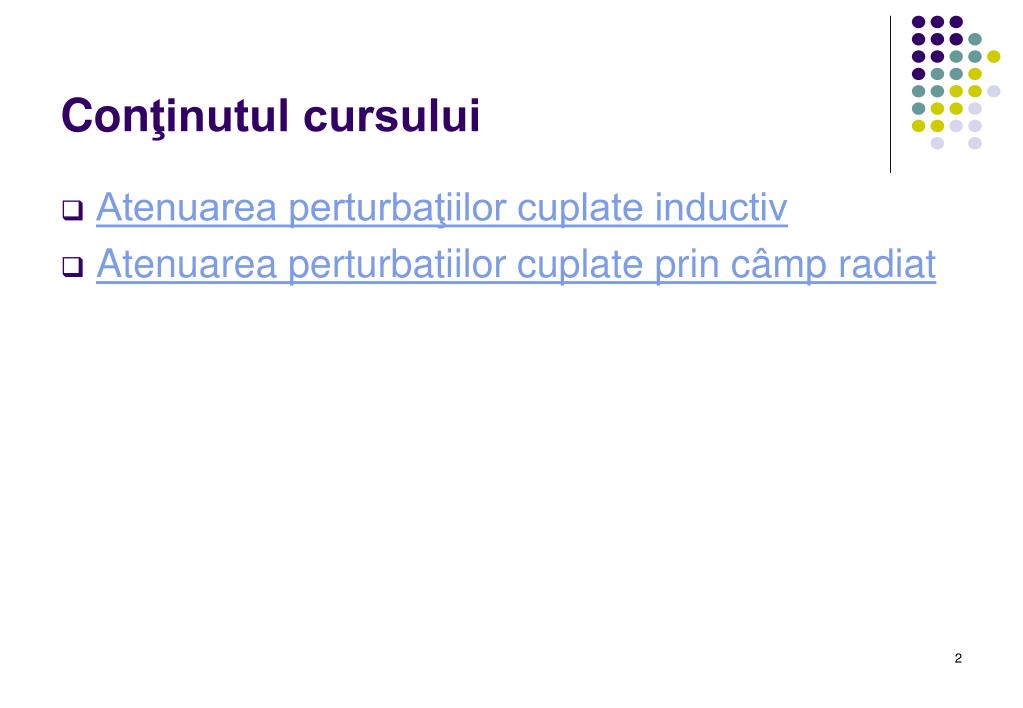

  2. Conţinutul cursului • Atenuarea perturbaţiilor cuplate inductiv • Atenuarea perturbatiilor cuplate prin câmp radiat

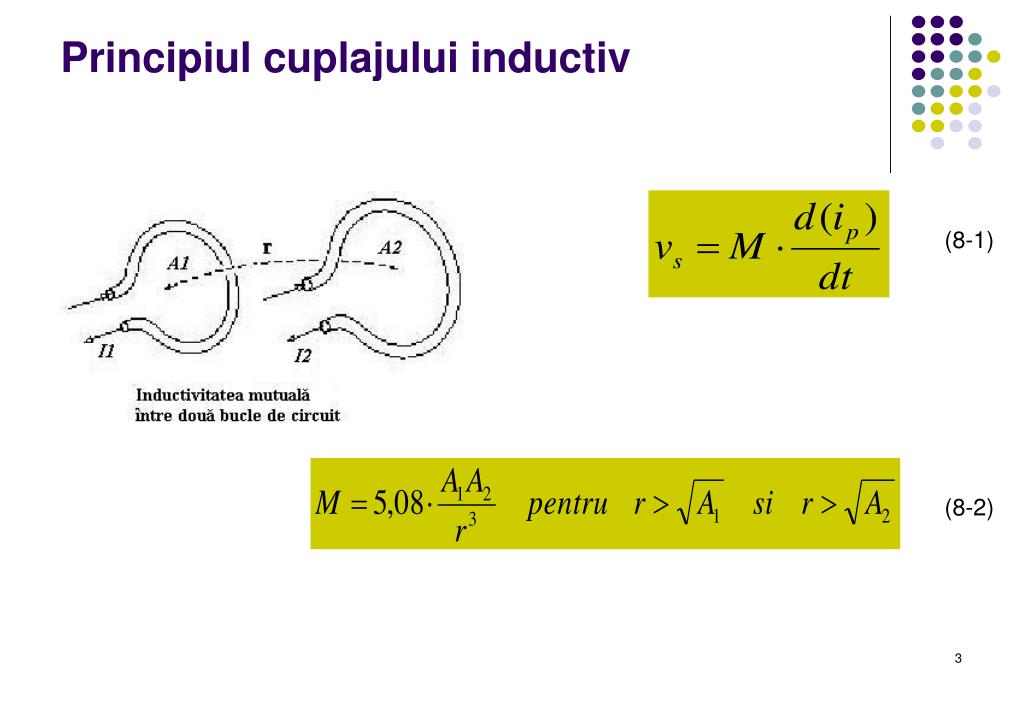

  3. Principiul cuplajului inductiv (8-1) (8-2)

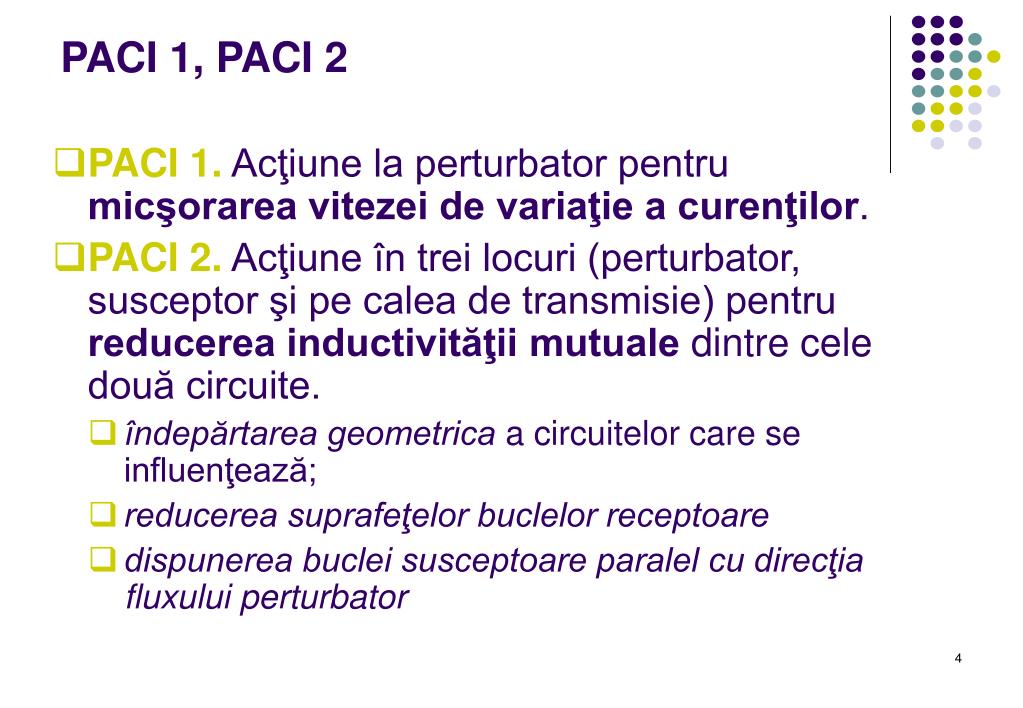

  4. PACI 1, PACI 2 • PACI 1. Acţiune la perturbator pentru micşorarea vitezei de variaţie a curenţilor. • PACI 2. Acţiune în trei locuri (perturbator, susceptor şi pe calea de transmisie) pentru reducerea inductivităţii mutuale dintre cele două circuite. • îndepărtarea geometrica a circuitelor care se influenţează; • reducerea suprafeţelor buclelor receptoare • dispunerea buclei susceptoare paralel cu direcţia fluxului perturbator

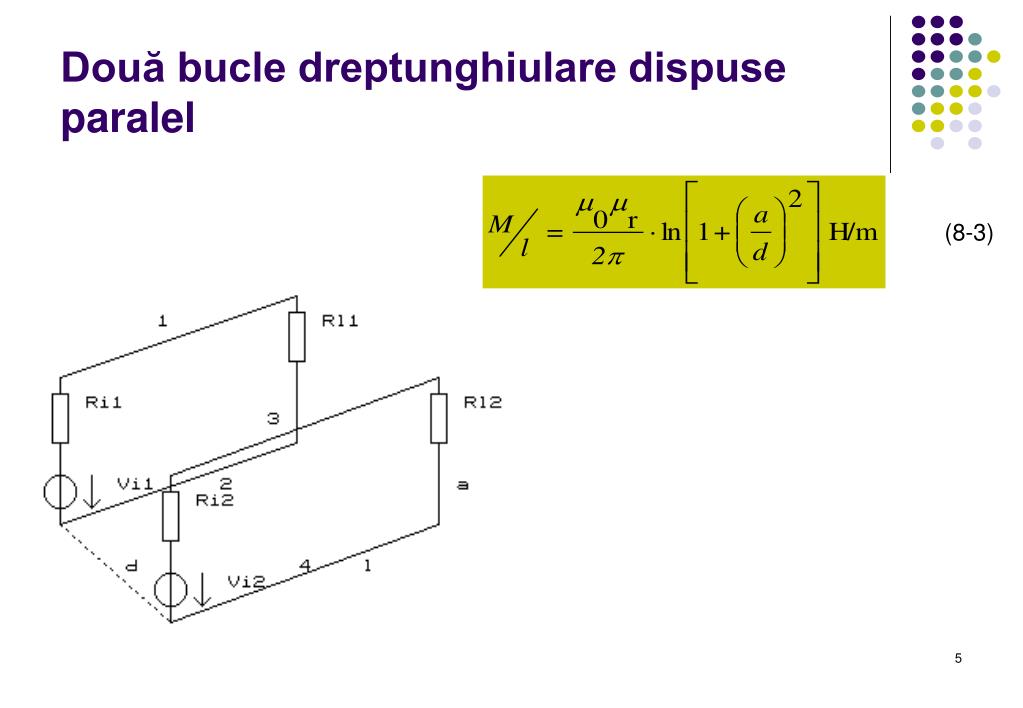

  5. Două bucle dreptunghiulare dispuse paralel (8-3)

  6. Două bucle dreptunghiulare dispuse într-o poziţie oarecare (8-4)

  7. Exemplu 1 • Pe o plachetă cu secţiunea prezentată în figurăse găsesc realizate două bucle de circuit: bucla perturbatoare formată din traseele 1 şi 2, respectiv bucla susceptoare formată din traseele 3 şi 4. Cele două bucle sunt paralele pe lungimea l=3 in. • Ne propunem să evaluăm inductanţa mutuală dintre cele două bucle. • Vom determina valoarea inductanţei mutuale şi pentru situaţia în care bucla perturbatoare este formată din traseele 1 şi 3 , iar bucla susceptoare din traseele 2 şi 4?

  8. Orientarea corespunzătoare a buclelor

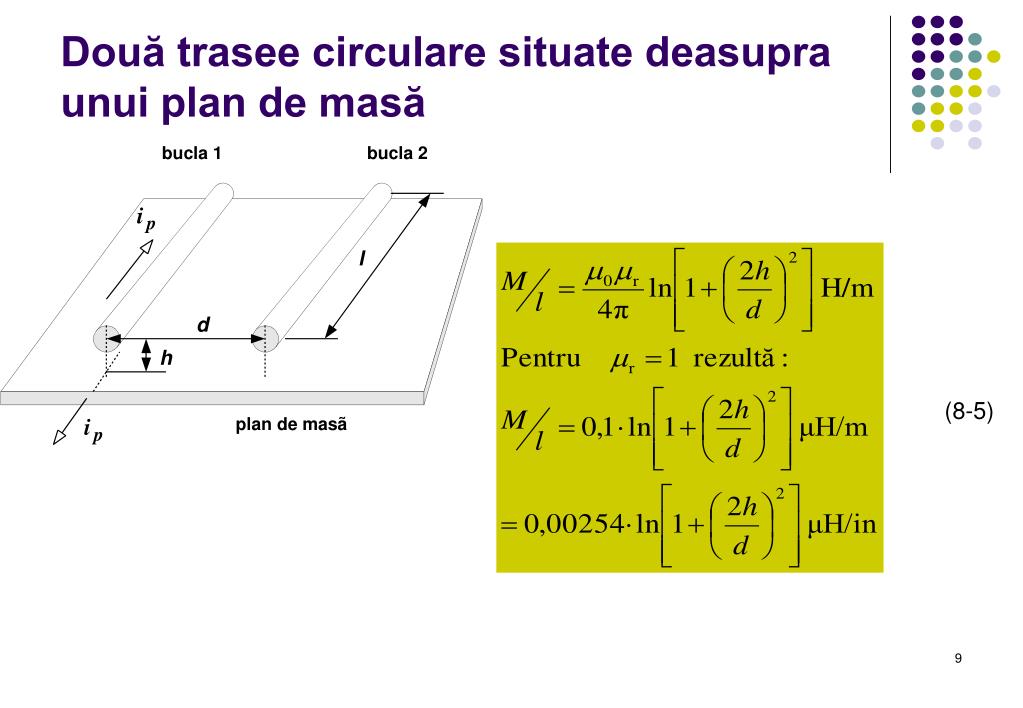

  9. Două trasee circulare situate deasupra unui plan de masă (8-5)

  10. Două trasee cu secţiune dreptunghiulară, situate deasupra unui plan de masă (8-6) (8-7)

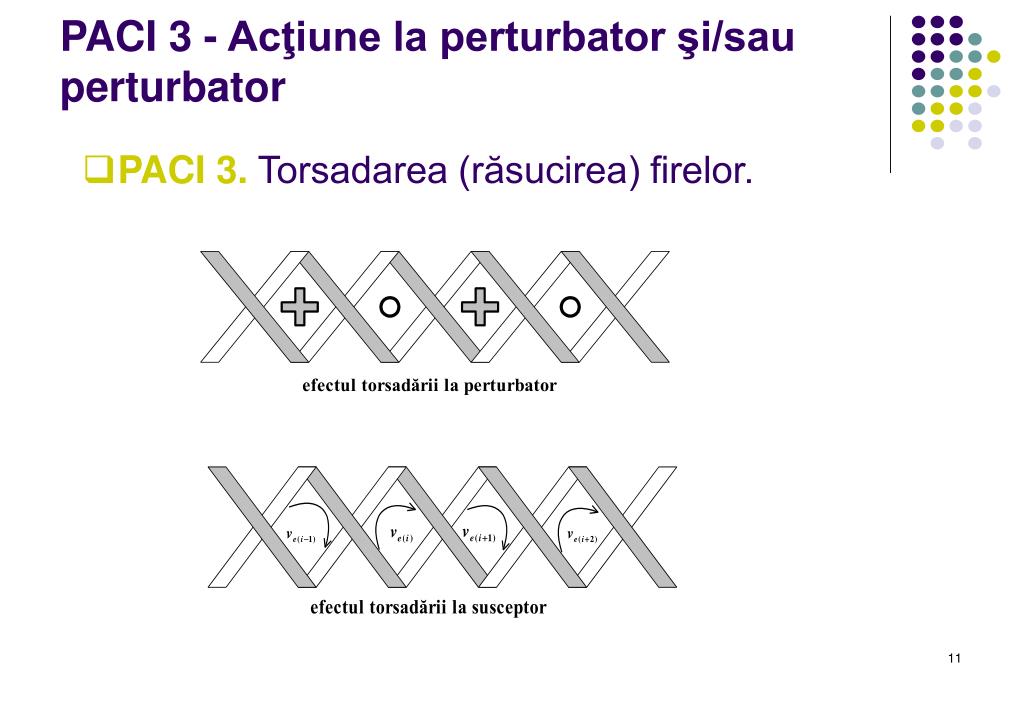

  11. PACI 3 - Acţiune la perturbator şi/sau perturbator • PACI 3. Torsadarea (răsucirea) firelor.

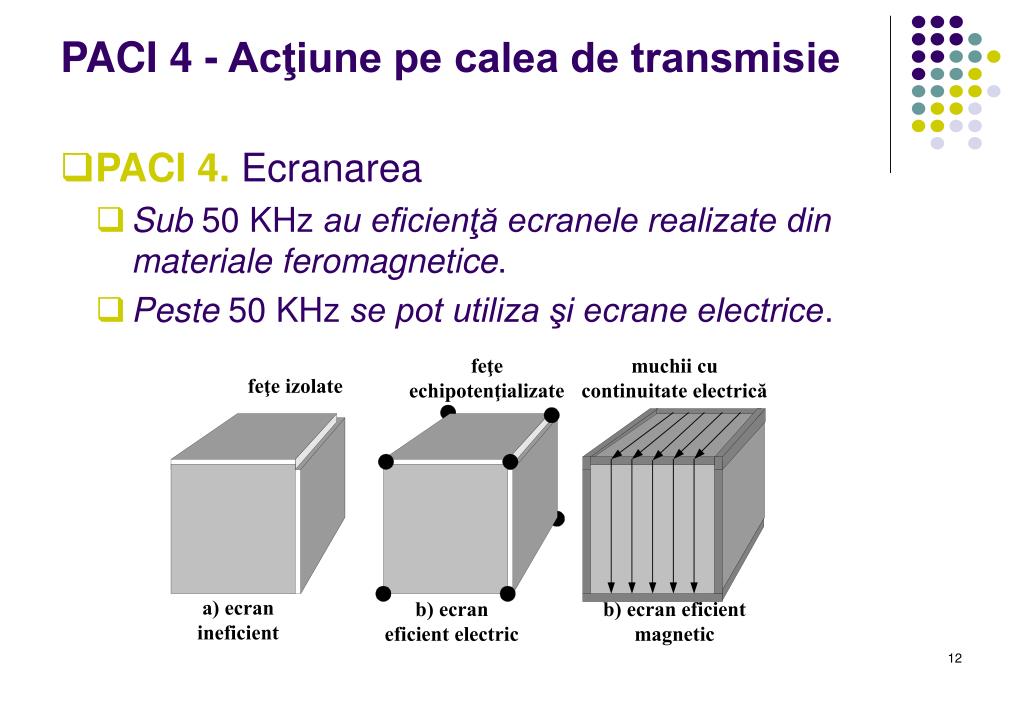

  12. PACI 4 - Acţiune pe calea de transmisie • PACI 4. Ecranarea • Sub 50KHz au eficienţă ecranele realizate din materiale feromagnetice. • Peste 50 KHz se pot utiliza şi ecrane electrice.

  13. Comparaţie între diferite moduri de conectare a ecranelor magnetice

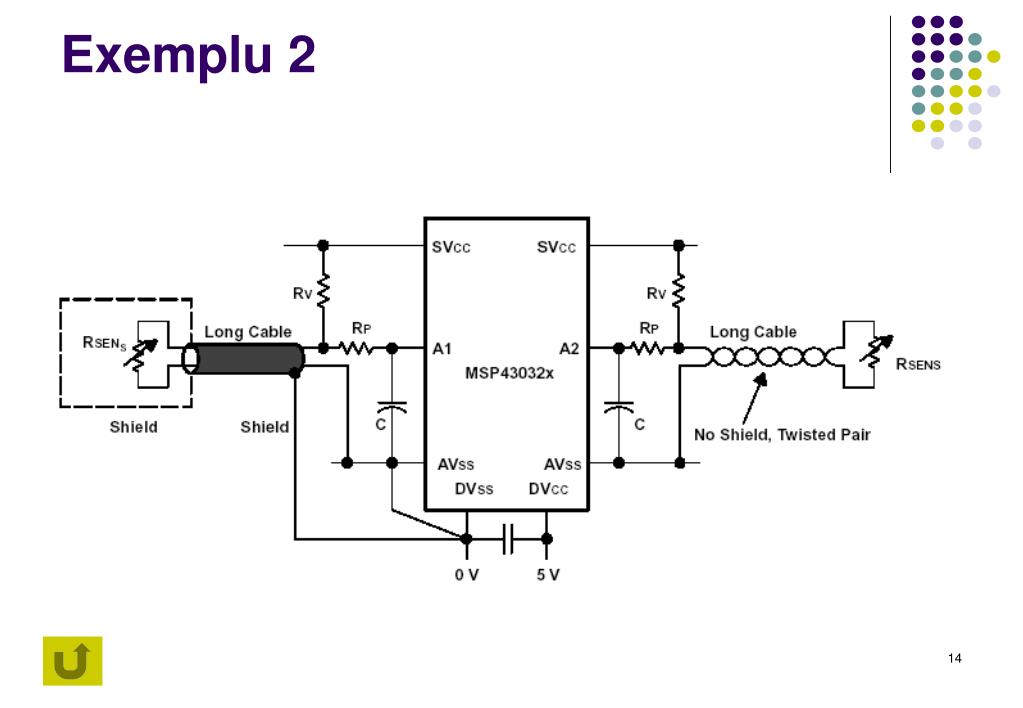

  14. Exemplu 2

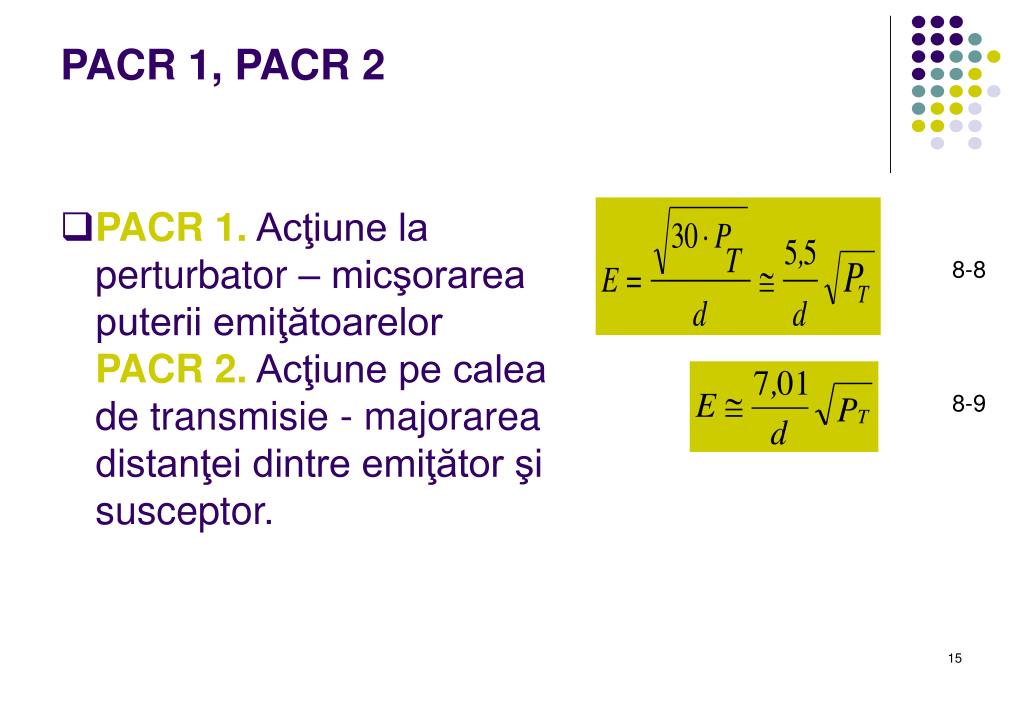

  15. PACR 1, PACR 2 • PACR 1. Acţiune la perturbator – micşorarea puterii emiţătoarelor PACR 2. Acţiune pe calea de transmisie - majorarea distanţei dintre emiţător şi susceptor. 8-8 8-9

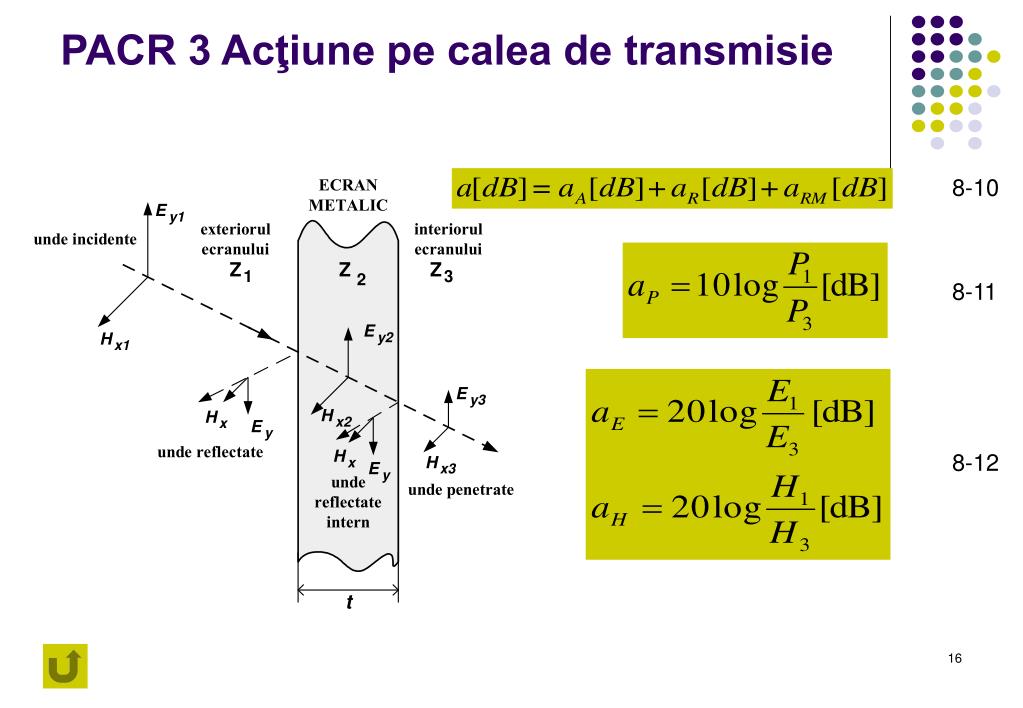

  16. PACR 3 Acţiune pe calea de transmisie 8-10 8-11 8-12

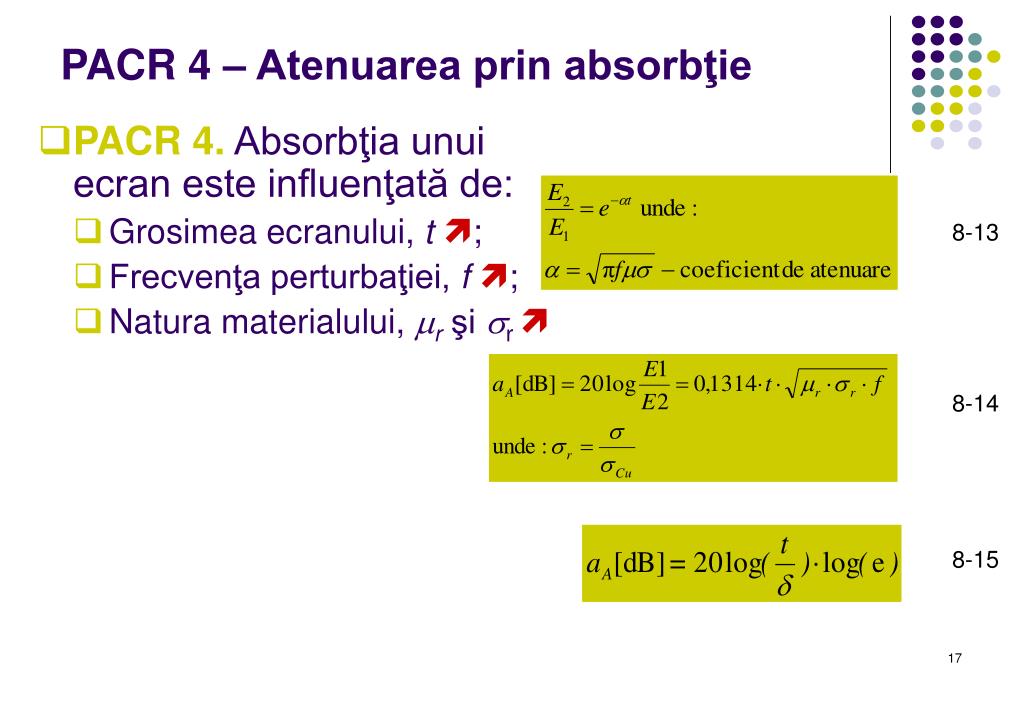

  17. PACR 4 – Atenuarea prin absorbţie • PACR 4. Absorbţia unui ecran este influenţată de: • Grosimea ecranului, t; • Frecvenţa perturbaţiei, f; • Natura materialului, r şi r  8-13 8-14 8-15

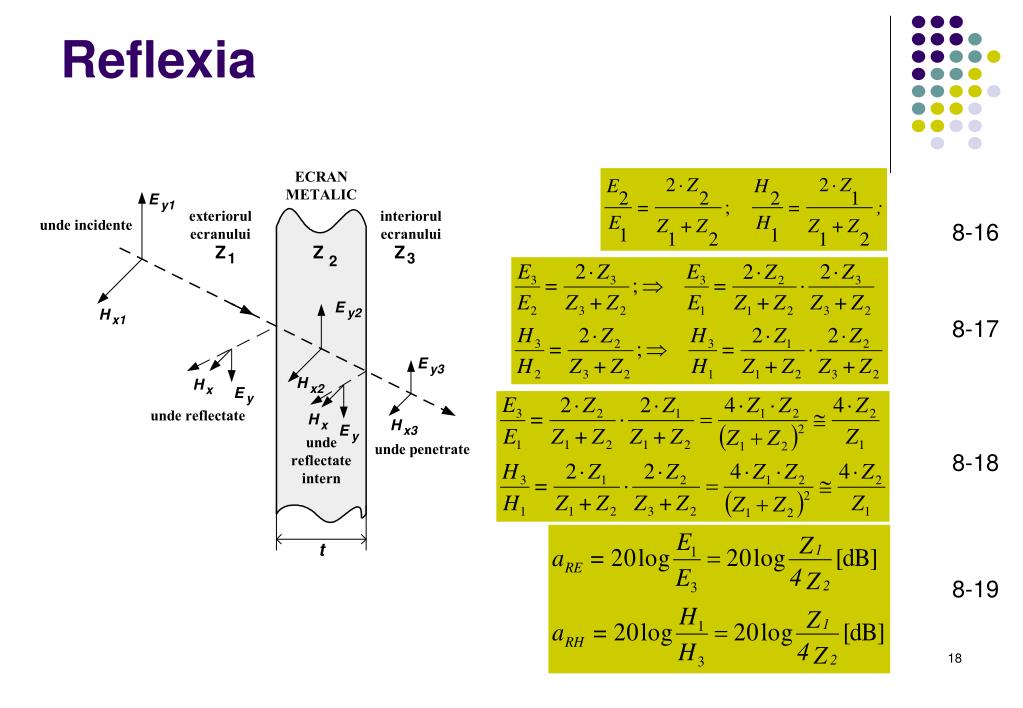

  18. Reflexia 8-16 8-17 8-18 8-19

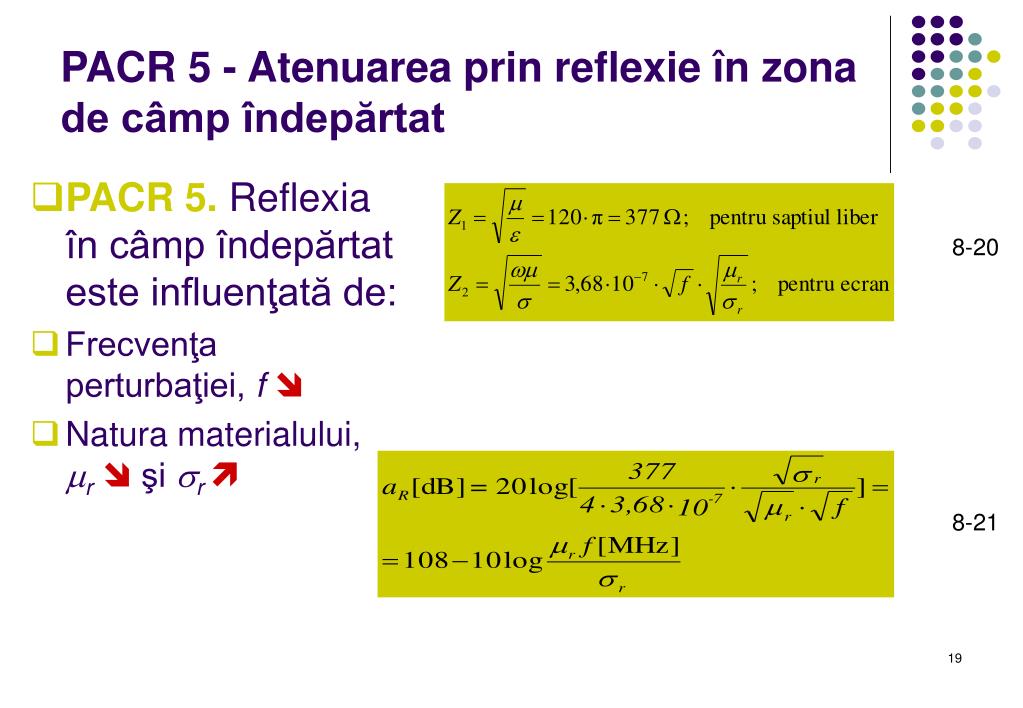

  19. PACR 5 - Atenuarea prin reflexie în zona de câmp îndepărtat • PACR 5. Reflexia în câmp îndepărtat este influenţată de: • Frecvenţa perturbaţiei, f  • Natura materialului, r şi r 8-20 8-21

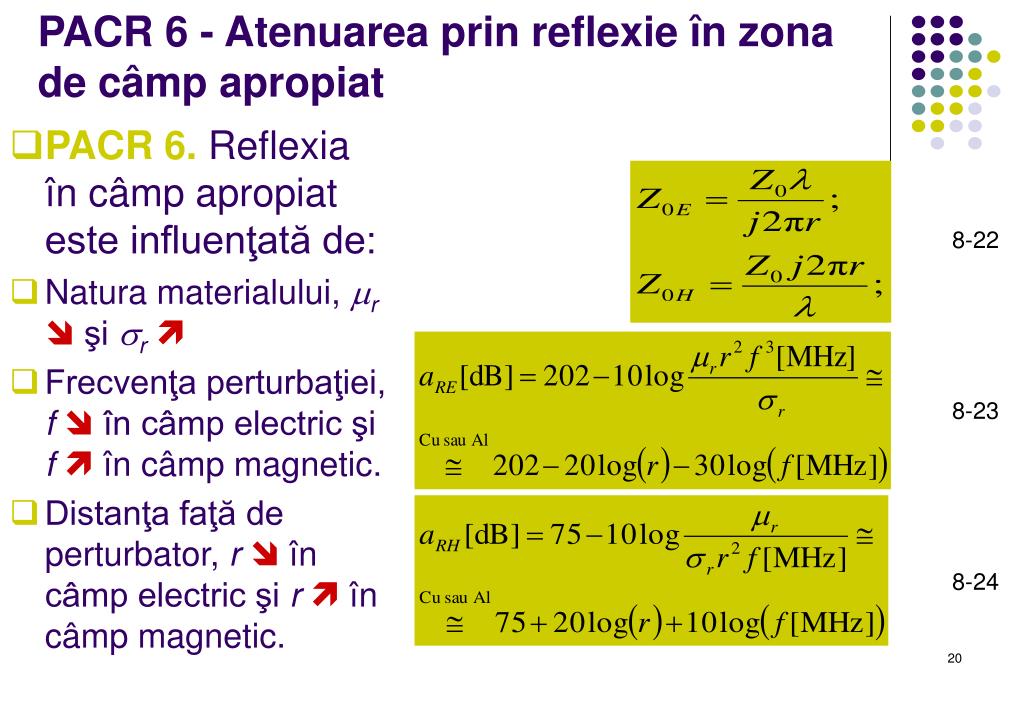

  20. PACR 6. Reflexia în câmp apropiat este influenţată de: Natura materialului, r şi r Frecvenţa perturbaţiei, f  în câmp electric şi f  în câmp magnetic. Distanţa faţă de perturbator, r în câmp electric şi r  în câmp magnetic. PACR 6 - Atenuarea prin reflexie în zona de câmp apropiat 8-22 8-23 8-24

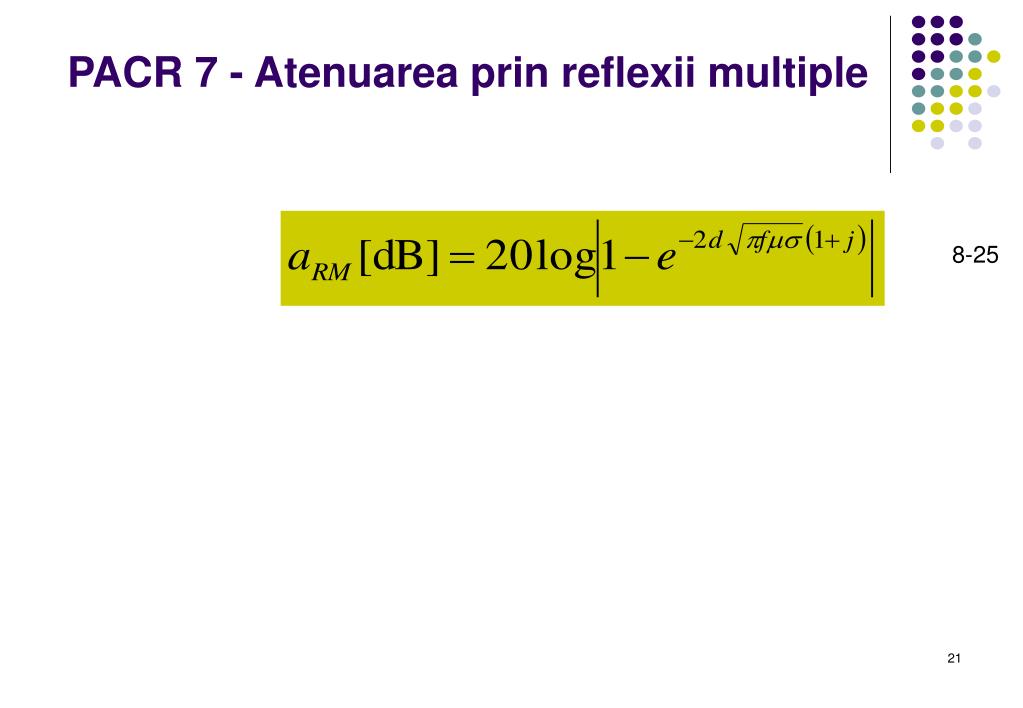

  21. PACR 7 - Atenuarea prin reflexii multiple 8-25

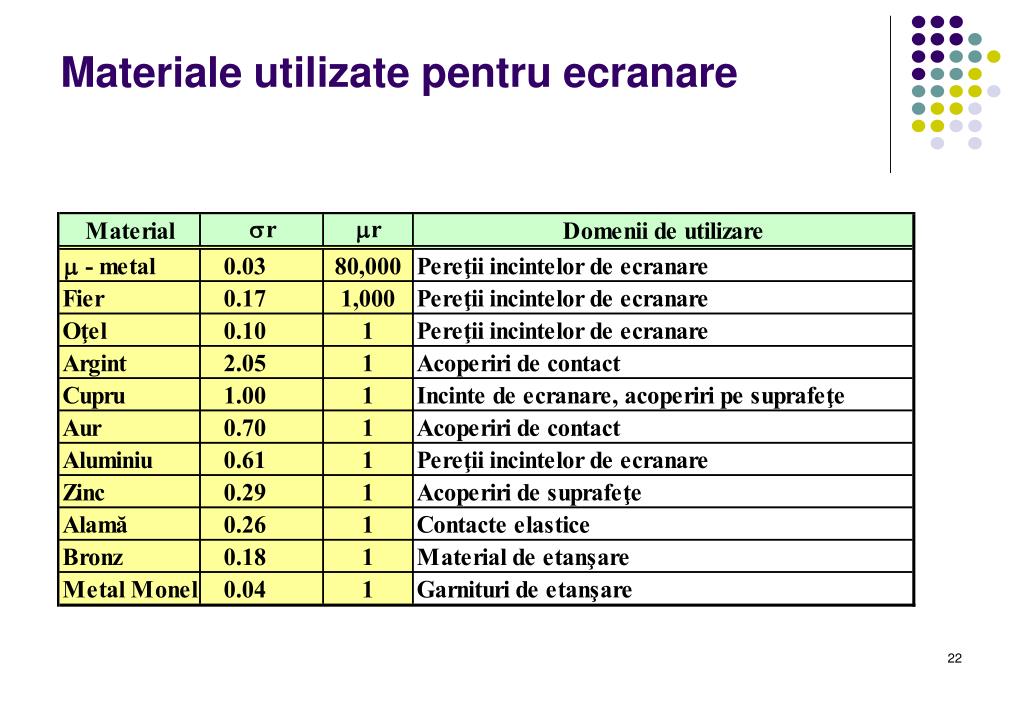

  22. Materiale utilizate pentru ecranare

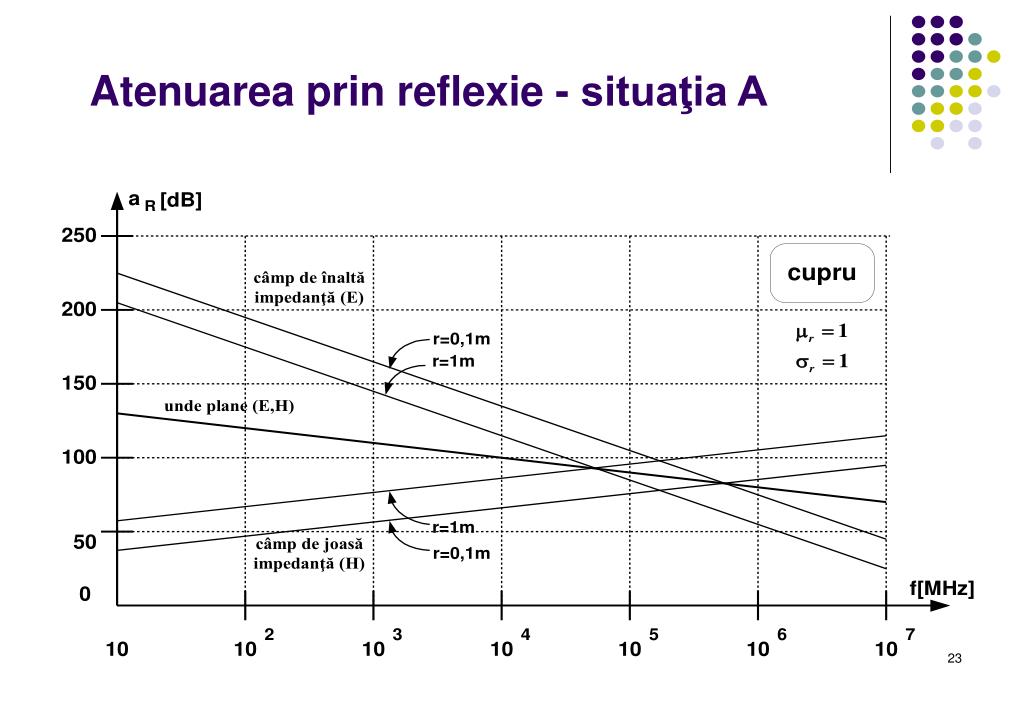

  23. Atenuarea prin reflexie - situaţia A

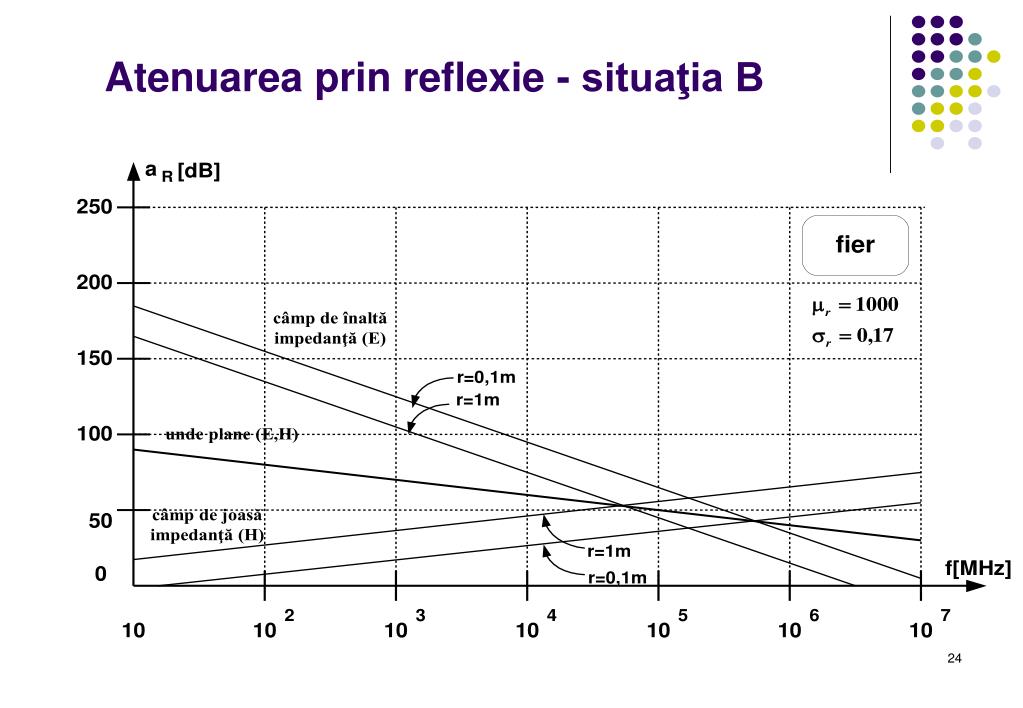

  24. Atenuarea prin reflexie - situaţia B

  25. Atenuarea globală - situaţia A

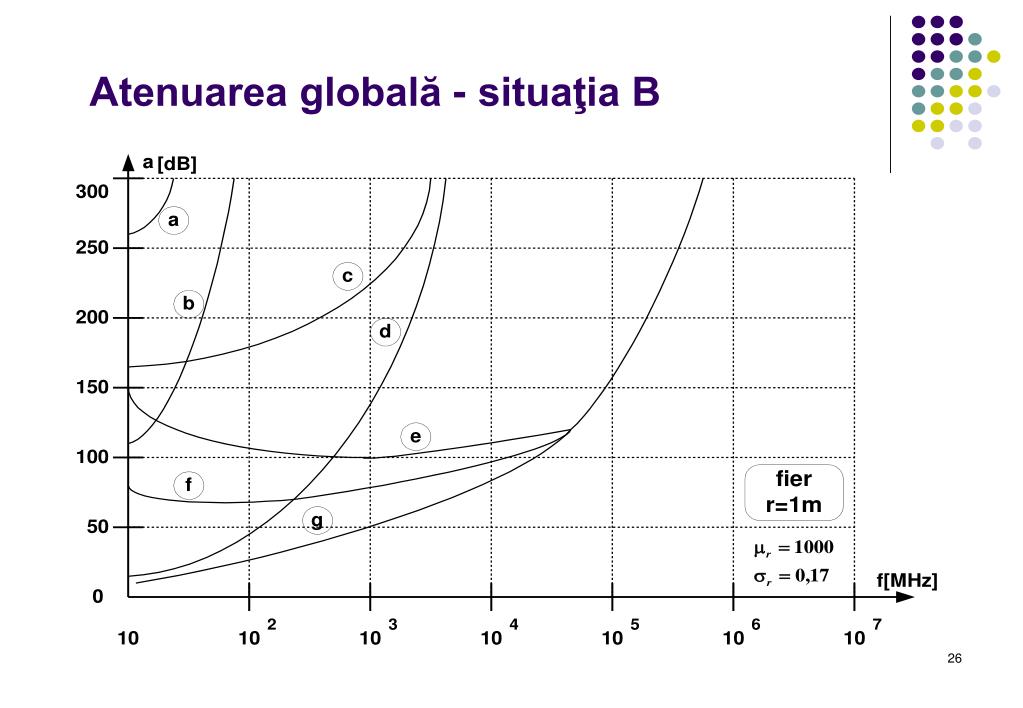

  26. Atenuarea globală - situaţia B

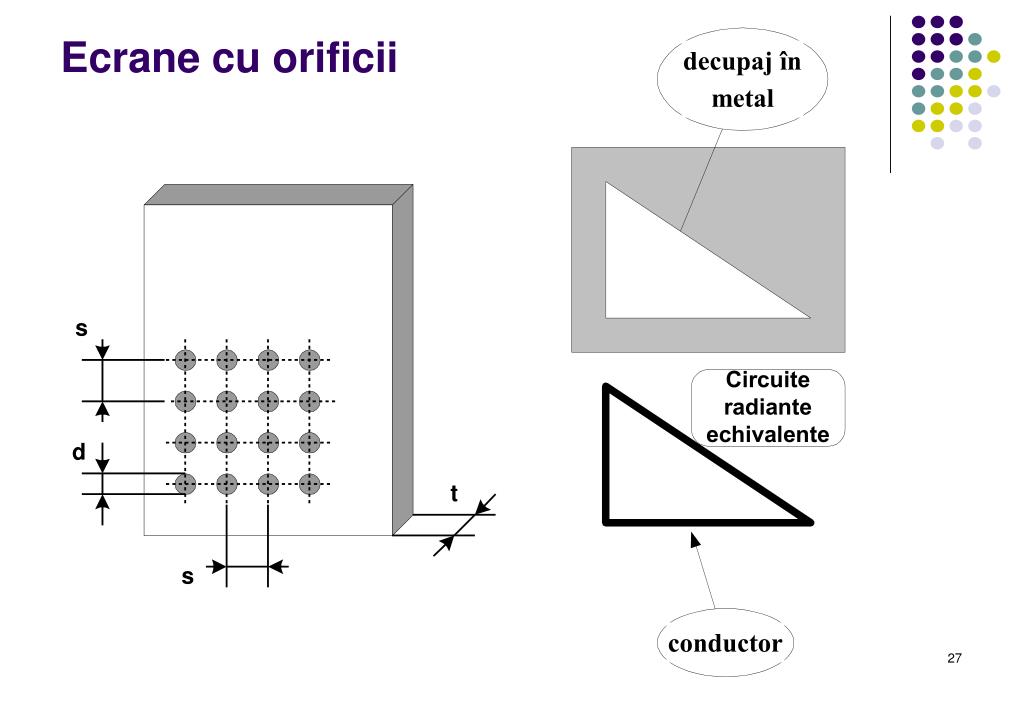

  27. Ecrane cu orificii

  28. Influenţa diametrului orificiilor

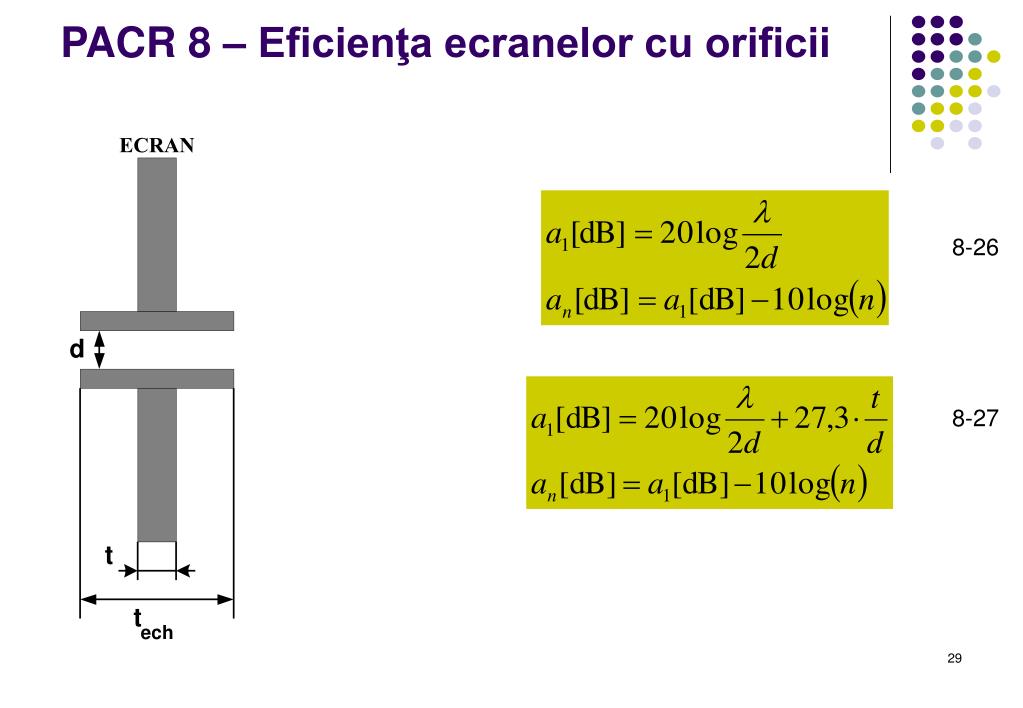

  29. PACR 8 – Eficienţa ecranelor cu orificii 8-26 8-27
