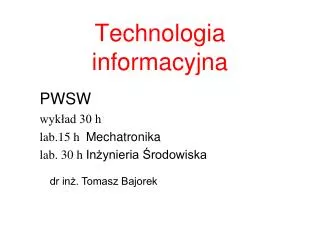

  1. Technologia informacyjna PWSW wykład 30 h lab.15 h Mechatronika lab. 30 h Inżynieria Środowiska dr inż. Tomasz Bajorek

  2. Wykład - skrót tematyki: Sieci komputerowe - typy. Internet. Usługi sieciowe. Komunikacja i bezpieczeństwo w sieci. Urządzenia sieciowe. Topologie. Protokoły sieciowe. Podstawy technik informatycznych. Zastosowania komputerów, sprzęt i oprogramowanie systemowe, programy użytkowe. Systemy operacyjne - metody składowania i dostępu do informacji. Grafika komputerowa – podstawowe operacje edycyjne. Multimedia – zasady użytkowania i edycji, kompresja mediów. Prezentacja multimedialna. Aplikacje biurowe. Edytory tekstu – podstawy edycji, formatowanie dokumentu, edytor równań, spisy treści, duże dokumenty. Arkusze kalkulacyjne - typy danych, formuły obliczeniowe, zastosowania, wykresy 2D i 3D. Wspomaganie decyzji w arkuszu. Arkusz jako baza danych. MS Access – tworzenie prostej bazy relacyjnej. Kwerendy. Programy narzędziowe – higiena dysków, programy antywirusowe. Podstawy inżynierii programowania. Zapoznanie z podstawami programowania w języku algorytmicznym - typy danych, instrukcje proste, warunkowe i iteracyjne; rola podprogramów. Główne zasady programowania obiektowego.

  3. Podręczniki, skrypty, pomoce dydaktyczne: • Literatura podstawowa: • Materiały dydaktyczne własne (elektroniczne konspekty wykładów i instrukcje laboratoryjne). • Jaronicki A.: „ABC MS Office 2007 PL”, Helion, 2008. • Groszek M.: „ABC Access 2007 PL”, Helion, 2007. • I. Szymacha „Ćwiczenia z arkusza kalkulacyjnego EXCEL”, MIKOM, Warszawa 1996 • Literatura uzupełniająca: • Mendrala, D., Szeliga M: Windows 7PL. Podstawy obsługi systemu , Helion, 2010. • Sosinsky B.: Sieci komputerowe Biblia, Helion, 2011. • S. Uss „PowerPoint 2000. Pierwsza pomoc”, Wydawnictwo HELP, Warszawa 2000 • DeBolt V.: HTML i CSS, Mikom, 2005. • Kopertowska M.: „Grafika menedżerska i prezentacyjna poziom zaawansowany”, PWN, 2006. • B. V. Liengme B.V.: „Microsoft Excel w nauce i technice”, Wydawnictwo RM, Warszawa 2002. • MiddletonM.R.:„Microsoft Excel w analizie danych”, Wydawnictwo RM, Warszawa 2004

  4. Materiały dydaktyczne http://tbajorek.prz.edu.pl menuPWSW

  5. Sieci komputerowe - podstawy Typy sieci Topologie Urządzenia sieciowe Usługi sieciowe 5

  6. Sieć komputerowa Medium umożliwiające połączenie dwóch lub więcej komputerów 6

  7. Sieć- połączenie wielu komputerów w celu: • przesyłu danych różnego typu • wzajemna komunikacja • żądań przetwarzania danych na innym komputerze • wykonania określonej usługi • wykorzystania urządzeń w sieci • zdalnego sterowania, administrowania odległym komputerem

  8. Pierwsze sieci komputerowe 8

  9. Sieci lokalne Standard - konstrukcje oparte na sieciowym systemie operacyjnym z centralnym serwerem plików, wydruku oraz poczty elektronicznej Zapewnia: identyfikację użytkowników autoryzację dostępu do zasobów. Mniejsze firmy - sieci równorzędne - wszystkie komputery - nawzajem dla siebie serwerami i klientami. Systemy budowane w oparciu o sieciowe systemy operacyjne - centralne zarządzenie siecią i jej zasobami. 9

  10. 1990 rok - internet • łączenie komputerów w lokalne sieci, dołączanie do innych sieci, • rozbudowa sieci szkieletowych • usługi sieciowe, • bezpieczeństwo sieci, • zarządzanie i monitoring sieci. 10

  11. Rozwój technologii internetowych 1969 – sieć ARPANET 1989-90 Berners-Lee – www, protokół http – Mosaic – pierwsza przeglądarka 1993 1994 PHP – Rasmus Lerdorf stworzył zbiór narzędzi do obsługi swojej strony domowej – mechanizm interpretacji zestawu makr; np.: książka gości, licznik odwiedzin (PHP – Personal Home Pages) – włączenie baz danych INTERAKCJA UŻYTKOWNIKÓW problemy i wojny przeglądarek- Microsoft, Netscape NAPSTER – Fanning (prawa do własności intelektualnej – Winamp, iTunes – Steve Jobs z Apple - za 99centów 1 utwór MP3) komunikacja – e-mail, ICQ a potem inne komunikatory Napster też umożliwiał dialog i wymianę poglądów

  12. TWORZENIE SIECI PRZEZ SPOŁECZNOŚĆ digg.com (wykop) facebook.com – Zuckerberg – nowe myślenie społeczne (liczba użytkowników i podwaja się co 6 miesięcy) – sieć społeczna – graf społeczny – powiązania – 6 stopni i każdy zna każdego, Microsoft kupił za prawie 1 mld kilka % akcji youtube.com – upload – wykupione przez Google w 2006 blogi wikipedia – Jim Wales darmowe ogłoszenia – craiglist.org - koncepcja WEB 2.0- tworzenie większości treści przez użytkowników. nieprzewidywalny rozwój

  13. Portale społecznościowe – możliwości reklamowe Magnat prasowy Rupert Murdoch kupił za 580 mln dolarów internetowy serwis wspólnotowy MySpace.com w lipcu 2005 r. Wg CNN.money - cena reklamy na My Space kosztuje 750.000 dolarów dziennie. Yahoo!, który sprzedaje swoją home page za 1 mln dolarów dziennie. Odsłony - MySpace jest drugim website na świecie po Yahoo!, przed MSN (Microsoft) i Google

  14. Typy sieci WAN (ang. Wide Area Network) MAN (ang. Metropolitan Area Network) LAN (ang. Local Area Network) PAN (ang. Private Area Network) Sieci kampusowe 14

  15. LAN • zlokalizowana na stosunkowo niewielkim obszarze, • średnica sieci lokalnej może wynosić nawet kilkaset metrów, krótkie łącza (do ok.. 100m) o wysokiej przepustowości lub rozwiązania oparte na technice radiowej, • wysoka niezawodność działania . 15

  16. MAN • zadanie - łączenie wielu sieci lokalnych znajdujących się w obrębie aglomeracji miejskiej, • połączenia te mają na ogół charakter typowy dla sieci rozległych. • dodatkowe zadania - łączenie indywidualnych komputerów, głównie osób prywatnych do Internetu. 16

  17. WAN dalekie połączenia zlokalizowane na stosunkowo dużym obszarze, takim jak województwo, kraj, kontynent czy cały glob 17

  18. PAN • konstrukcje stosowane głównie w domach i niewielkich biurach. • niewielki zasięg geograficzny (do ok. 10m) • dość duża różnorodność mediów, jak: skrętka UTP, komunikacja bezprzewodowa, WLAN, BlueTooth, podczerwień, itp.. • Główny cel - komunikacja pojedynczego komputera z Internetem, łączenie do komputera urządzeń peryferyjnych, urządzeń typu laptop, palmtop, telefon komórkowy, telefony VoIP. 18

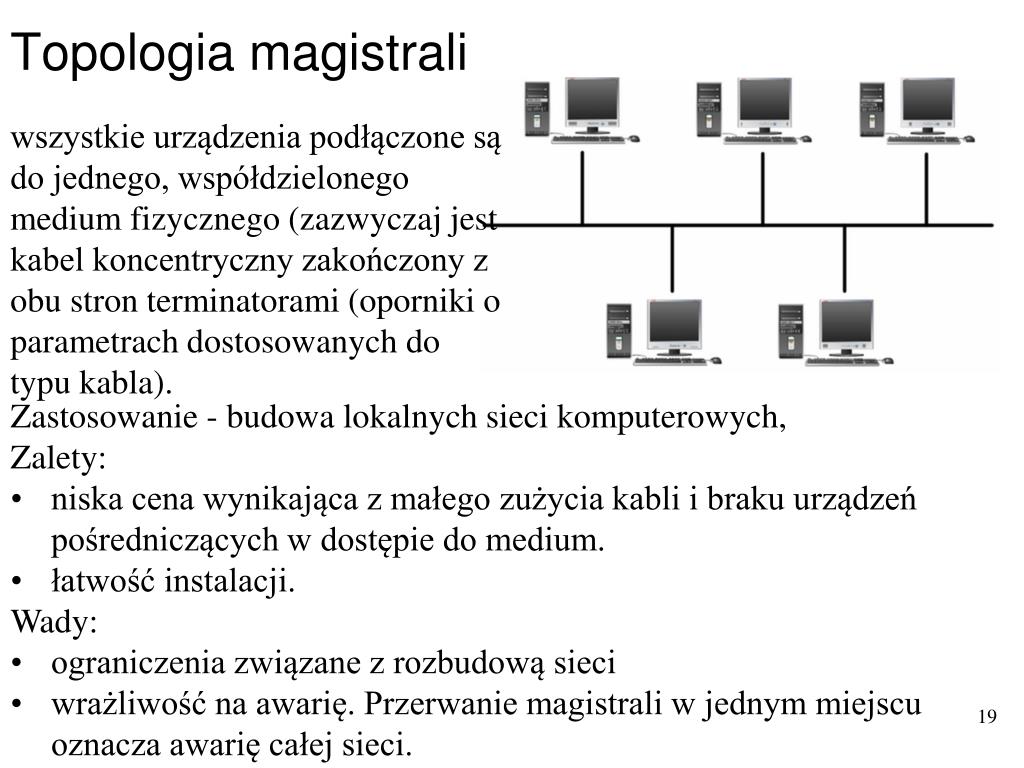

  19. Topologia magistrali wszystkie urządzenia podłączone są do jednego, współdzielonego medium fizycznego (zazwyczaj jest kabel koncentryczny zakończony z obu stron terminatorami (oporniki o parametrach dostosowanych do typu kabla). • Zastosowanie - budowa lokalnych sieci komputerowych, • Zalety: • niska cena wynikająca z małego zużycia kabli i braku urządzeń pośredniczących w dostępie do medium. • łatwość instalacji. • Wady: • ograniczenia związane z rozbudową sieci • wrażliwość na awarię. Przerwanie magistrali w jednym miejscu oznacza awarię całej sieci. 19

  20. Topologia pierścienia • stosowana głównie do budowy lokalnych sieci komputerowych. • transmisja w sieci polega na przekazywaniu żetonu dostępu. • każde urządzenie pełni rolę regeneratora sygnału. • Zalety: • niska cena wynikająca z małego zużycia kabli • brak aktywnych urządzeń pośredniczących w komunikacji między komputerami, • do budowy sieci w tej topologii można użyć różnych mediów transmisyjnych (kabel koncentryczny, skrętkę, kable światłowodowe). • Wady: • ograniczenia i utrudnienia związane z rozbudową i konserwacją sieci, • Uszkodzenie jednego z urządzeń lub łączy oznacza przerwę w pracy całej sieci. 20

  21. Topologia podwójnego pierścienia • zachowanie transmisji w obszarach ograniczonych punktami awarii - przypadku jednego punktu uszkodzenia sieć zachowuje możliwość działania w pełnym zakresie. • stosowana w budowie sieci szkieletowych lub w sieciach kampusowych i metropolitalnych. 21

  22. Topologia gwiazdy urządzenia połączone są w jednym wspólnym punkcie, w którym znajduje się aktywne urządzenie pośredniczące (koncentrator) pełniące rolę regeneratora sygnału. • Zalety: • przejrzystość konstrukcji • łączenie urządzeń może odbywać się przy pomocy różnych mediów transmisyjnych. • odporność całej sieci na awarię zarówno urządzeń jak i łączy. • Wady: • koszt okablowania • dodatkowy koszt związany z obecnością koncentratora. • To podstawowa topologia lokalnych sieci komputerowych. 22

  23. Topologia rozszerzonej gwiazdy Podstawą konstrukcji - jest topologia gwiazdy ze wszystkimi zaletami i wadami Stosowana jest głównie w przypadku rozbudowanych sieci lokalnych oraz sieci kampusowych. 23

  24. Topologiasiatki • typowa dla sieci metropolitalnych i sieci rozległych. • Konstrukcja tej topologii oparta jest na takim łączeniu urządzeń, że każde z nich połączone jest z więcej niż jednym urządzeniem. • stosowana w celu zapewnienia połączeń między wszystkimi urządzeniami. 24

  25. Urządzenia sieciowe 25

  26. Urządzenia bierne (pasywne) Kable, złączki, wtyki, gniazda

  27. Media transmisyjne • Kablemiedziane • Media optyczne • Radiowy kanał łączności ruchomej • Kanał satelitarny

  28. Kabel miedziany - medium dla transmisji sygnałów na małe odległości. • Wyróżniamy 3 rodzaje kabli: • • kabel prosty (historyczna telekomunikacja) • • kable koncentryczne • kable skrętkowe

  29. Kabel koncentryczny ("cienki" lub "gruby" ethernet) ekranowany w celu odizolowania od zewnętrznych pól elektromagnetycznych - cienka siatka miedziana. Mało wrażliwy na zakłócenia ale łatwo ulega uszkodzeniom - trudnym do lokalizacji.

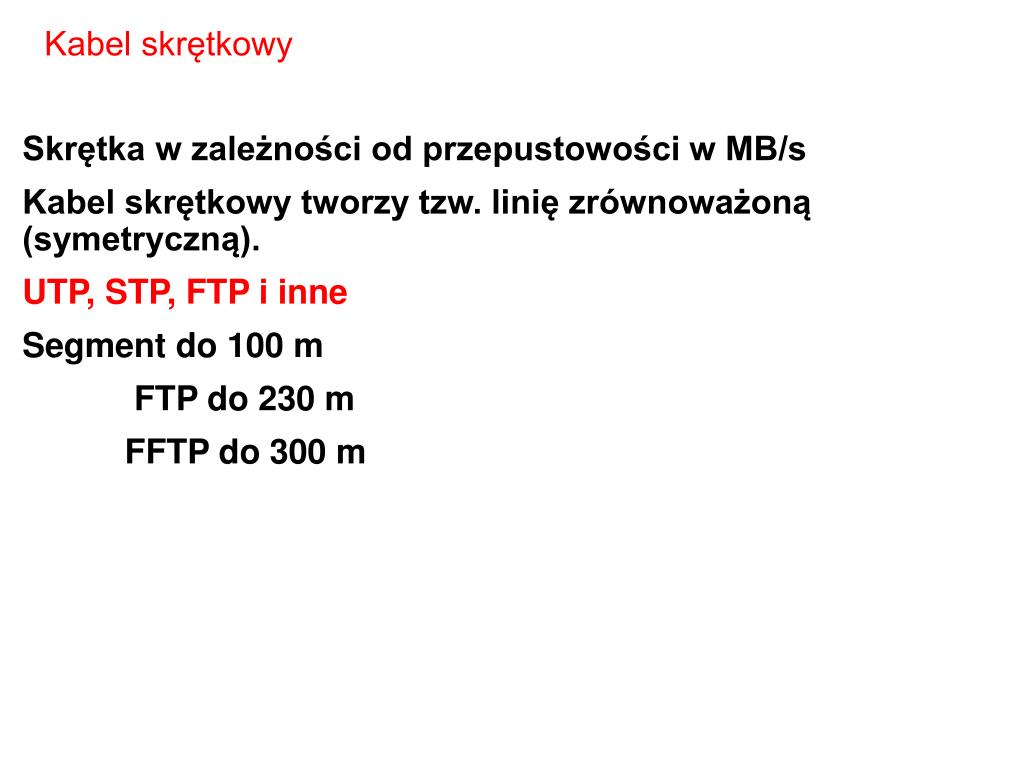

  30. Kabel skrętkowy Skrętka w zależności od przepustowości w MB/s Kabel skrętkowy tworzy tzw. linię zrównoważoną (symetryczną). UTP, STP, FTP i inne Segment do 100 m FTP do 230 m FFTP do 300 m

  31. skrętka UTP 4x2

  32. Światłowód Transmisja na odległość powyżej 100 m - kabel światłowodowy. Do budowy światłowodu stosuje się wyłącznie szkłokwarcowe o dużej czystości – małe tłumienie • Światłowód składa się z dwóch warstw: • • wewnętrzna- rdzeń • • zewnętrzna – płaszcz ochronny. • dodatkowo powłoka zabezpieczająca – tworzywo sztuczne

  33. 12 włókien

  34. Światłowód (falowód optyczny – dielektryczny) – przenosi sygnały świetlne – fiber-optic cable Zasada działania - wielokrotne wykorzystanie zjawiska całkowitego wewnętrznego odbicia (odbicie i załamanie fal) wiązki światła podążającej wzdłuż światłowodów (odbicie od płaszcza) – propagacja fali Niewiele firm produkuje światłowody - kilka tzw. mod – wiązka światła mody wpadają do światłowodu pod różnym kątem, skutkiem tego - pokonują różne odległości

  35. Cechyświatłowodu • duża szerokość pasma częstotliwości – do 2.1014 Hz • mała stratność mocy spowodowana rozpraszaniem – ok. 0,2 dB/km – Kao i Hockam przewidzieli 20 dB/km, a wcześniej było 1000 dB/km • przesył 200 000 km/sek (prędkość światła w szkle) • odporność na interferencje elektromagnetyczne • mała waga, wymiary, dobra giętkość i wytrzymałość • cena ? – wykonane w zasadzie z piasku

  36. f=v/  1 UKF f 5.1014Hz 5.1012Hz 5.108Hz

  37. Zaleta: Światłowody nie emitują zewnętrznego pola elektromagnetycznego, w związku z czym niemożliwe jest podsłuchanie transmisji. Wada: Dyspersja - Impuls biegnący w falowodzie ulega wydłużeniu (rozmyciu), co ogranicza maksymalną częstotliwość sygnału przesyłanego przez światłowód.

  38. Wielomodowe – 50 lub 62,5 m światłowód skokowy - współczynnik załamania światła inny dla rdzenia i płaszcza (duża dyspersja więc niewielkie odległości) światłowód gradientowy – gęstość kwarcu zmienna płynnie, mniejsza droga promienia to mniejsza dyspersja (do 2 km) Jednomodowe – ~8-10 m telekomunikacja – tanie ale światło spójne (laser jest drogi) – duże odległości – do 120 km!!!

  39. Koncentrator (Hub) bierny 39

  40. Wtyk RJ-45 standard dla karty sieciowej

  41. Urządzenia aktywne Firewall Serwer Punkt dostępowy (acces point) Przełącznik (switch) 41

  42. Modem DSL 42

  43. Koncentrator (hub) hub kiedy otrzyma dane automatycznie rozsyła je na wszystkie swoje porty 43

  44. Przełącznik (switch) switch potrafi rozpoznać dla kogo przeznaczone są dane i przekierować je na właściwy port 44

  45. Router Służy do łączenia różnych sieci komputerowych (np. o różnych klasach adresów), węzeł komunikacyjny. Proces kierowania ruchem nosi nazwę trasowania, routingu 45

  46. Punkt dostępowy (Acces point) dla sieci bezprzewodowych 46

  47. Router WI-FI Router i punkt dostępowy w jednym

  48. Urządzenia końcowe 48

  49. Karta sieciowa ze złączem PCMCIA (laptopy) 49

  50. Karta sieciowa
