  1. 奇美博物館 空調工程

  2. 簡報大綱 公司簡介與實績 專業能力說明 專業廠商、專案工作人員之安排 結論與建議

  3. 公司簡介與實績

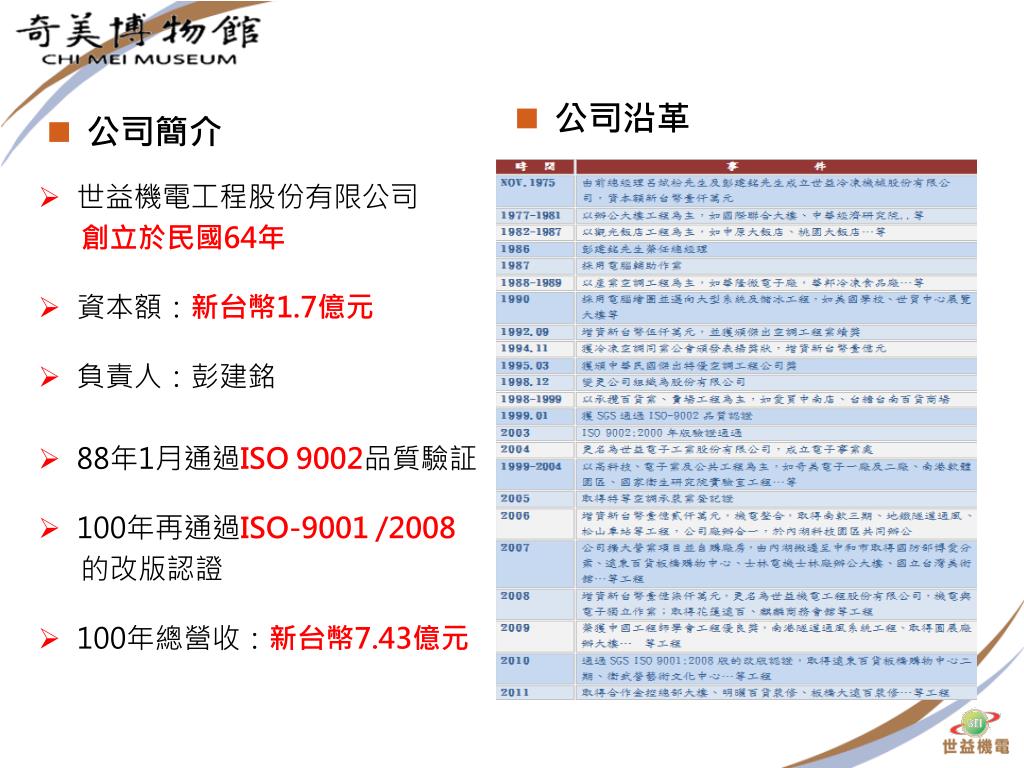

  4. 公司簡介 公司沿革 • 世益機電工程股份有限公司 創立於民國64年 • 資本額：新台幣1.7億元 • 負責人：彭建銘 • 88年1月通過ISO 9002品質驗証 • 100年再通過ISO-9001 /2008 的改版認證 • 100年總營收：新台幣7.43億元

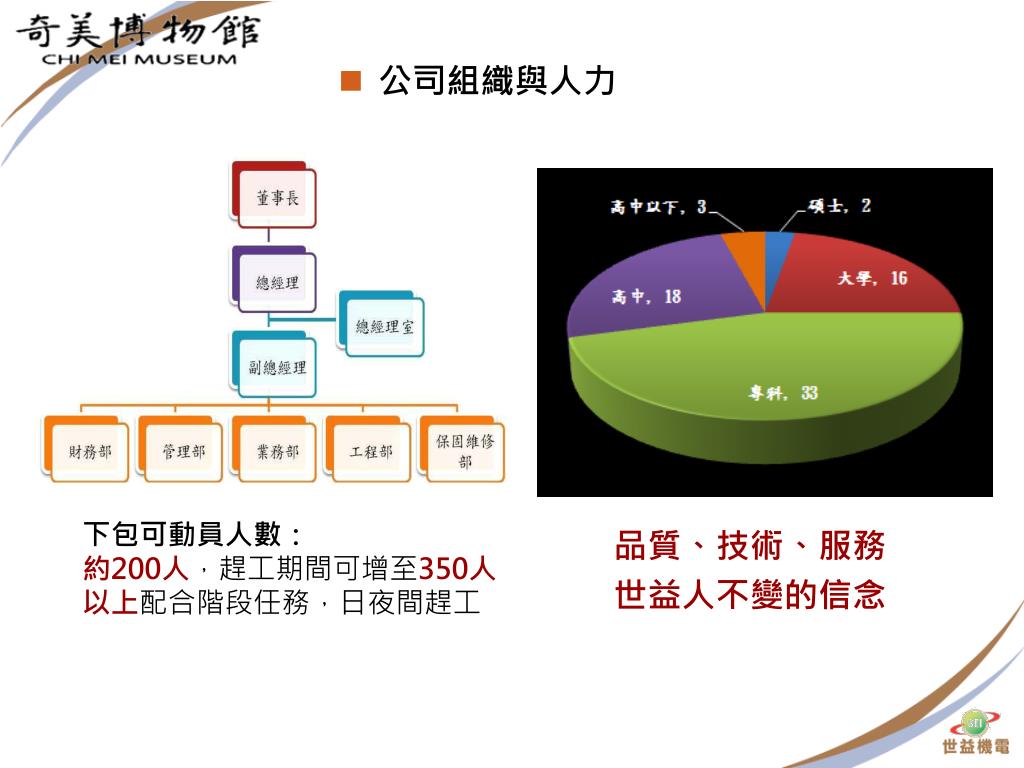

  5. 公司組織與人力 下包可動員人數： 約200人，趕工期間可增至350人以上配合階段任務，日夜間趕工 品質、技術、服務 世益人不變的信念

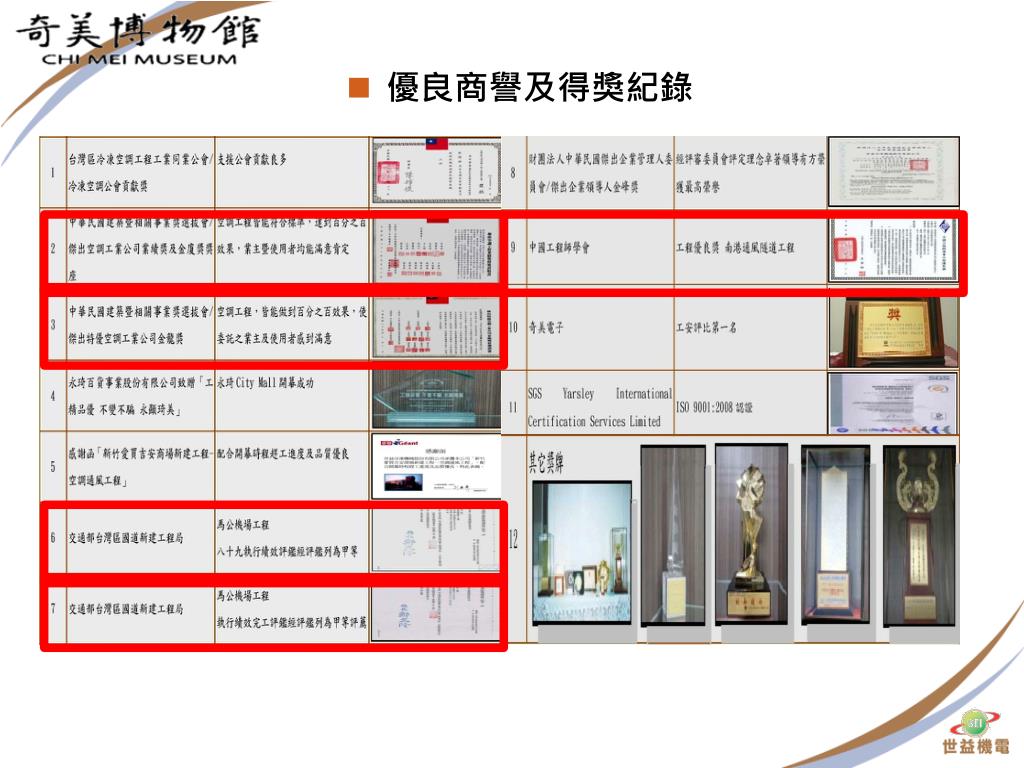

  6. 優良商譽及得獎紀錄

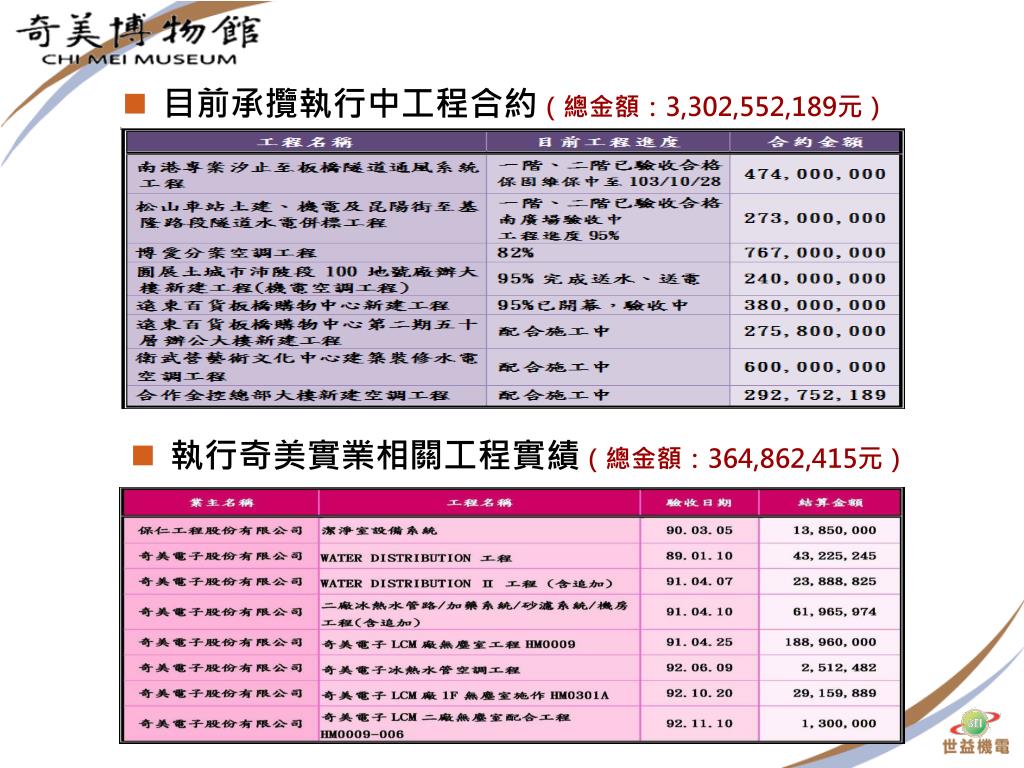

  7. 目前承攬執行中工程合約（總金額：3,302,552,189元）目前承攬執行中工程合約（總金額：3,302,552,189元） • 執行奇美實業相關工程實績（總金額：364,862,415元）

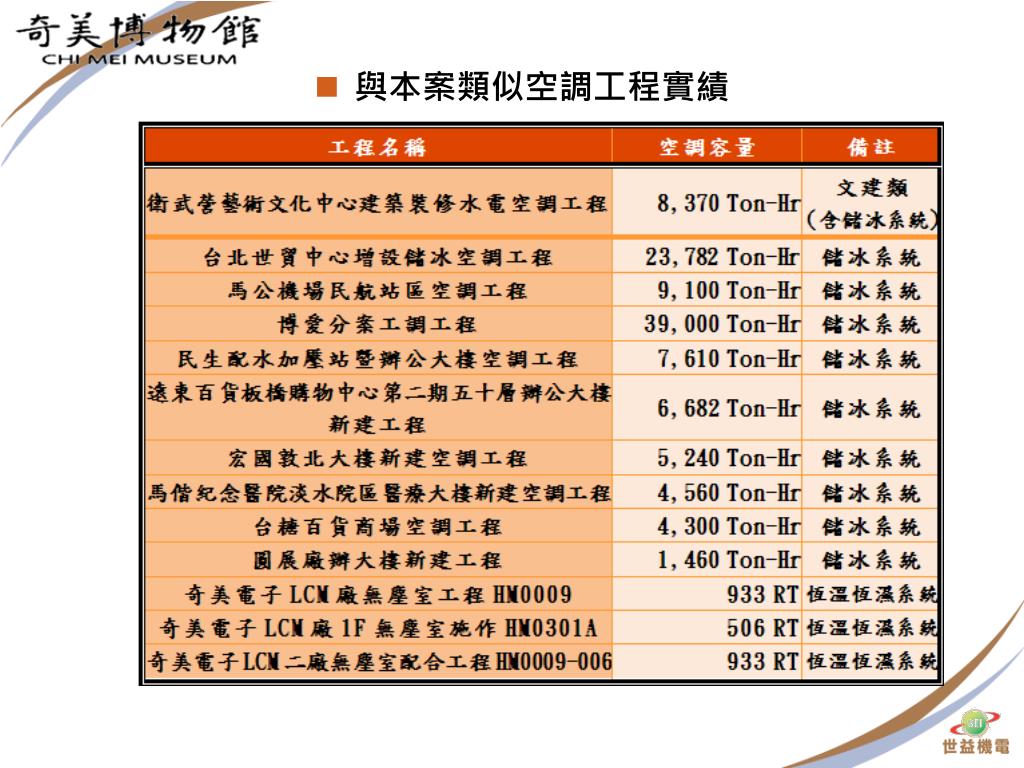

  8. 與本案類似空調工程實績

  9. 專業能力說明

  10. 基地概述 • 本案建物位置: 奇美博物館位於台南都會公園園區 台南縣仁德鄉文華路二段62號

  11. 空調系統於博物館之重要性 • 必要性和功能性要求 • 博物館的環境必須有利於藏品的保存，必須維持一個相對穩定的、文物適宜的環境，延緩文物的自然損壞進度。 • 博物館建築物內溫度、濕度的波動範圍不能太大，要求在1年之內的變化不得超過規定標準，1日之內氣溫和相對濕度的變化也不能過大。一般認為，溫度日變化量不得高於2～5℃，相對溼度的波動不得大於5％。溫度和溼度的穩定性對文化遺產的保護起著至關重要的作用。 • 博物館空調系統必須全天24小時運行，以保持室內相對濕度恆定。此外CO2、SO2等廢氣也影響到文物的保存，因此，用於博物館典藏區和展示區的組合式空氣處理機組應採用空氣淨化措施，使空氣汙染物進入博物館建築物內的數量降到最低程度。

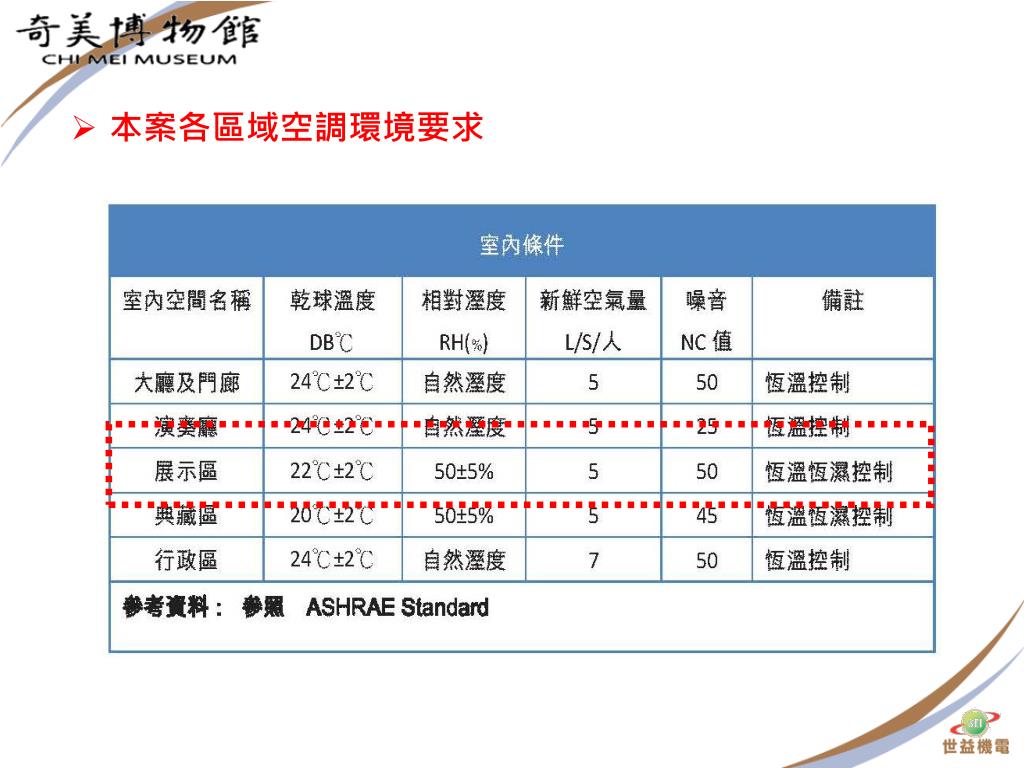

  12. 本案各區域空調環境要求

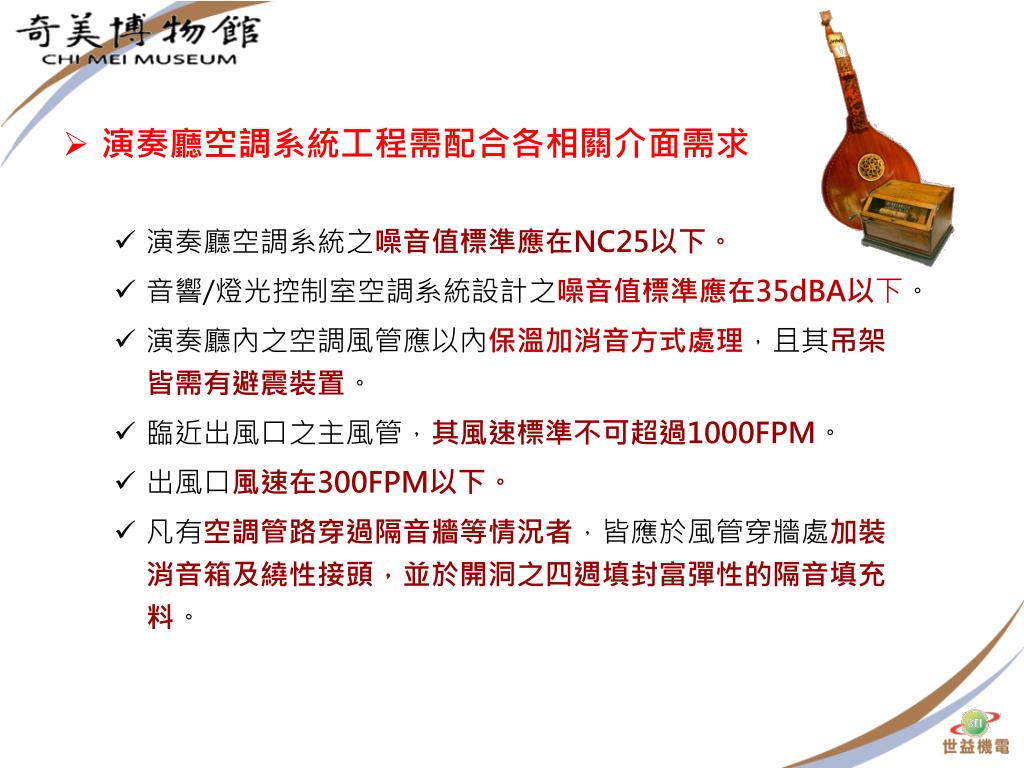

  13. 演奏廳空調系統工程需配合各相關介面需求 • 演奏廳空調系統之噪音值標準應在NC25以下。 • 音響/燈光控制室空調系統設計之噪音值標準應在35dBA以下。 • 演奏廳內之空調風管應以內保溫加消音方式處理，且其吊架皆需有避震裝置。 • 臨近出風口之主風管，其風速標準不可超過1000FPM。 • 出風口風速在300FPM以下。 • 凡有空調管路穿過隔音牆等情況者，皆應於風管穿牆處加裝消音箱及繞性接頭，並於開洞之四週填封富彈性的隔音填充料。

  14. 本公司執行高雄衛武營藝術中心工程之噪音值標準為NC15。本公司執行高雄衛武營藝術中心工程之噪音值標準為NC15。

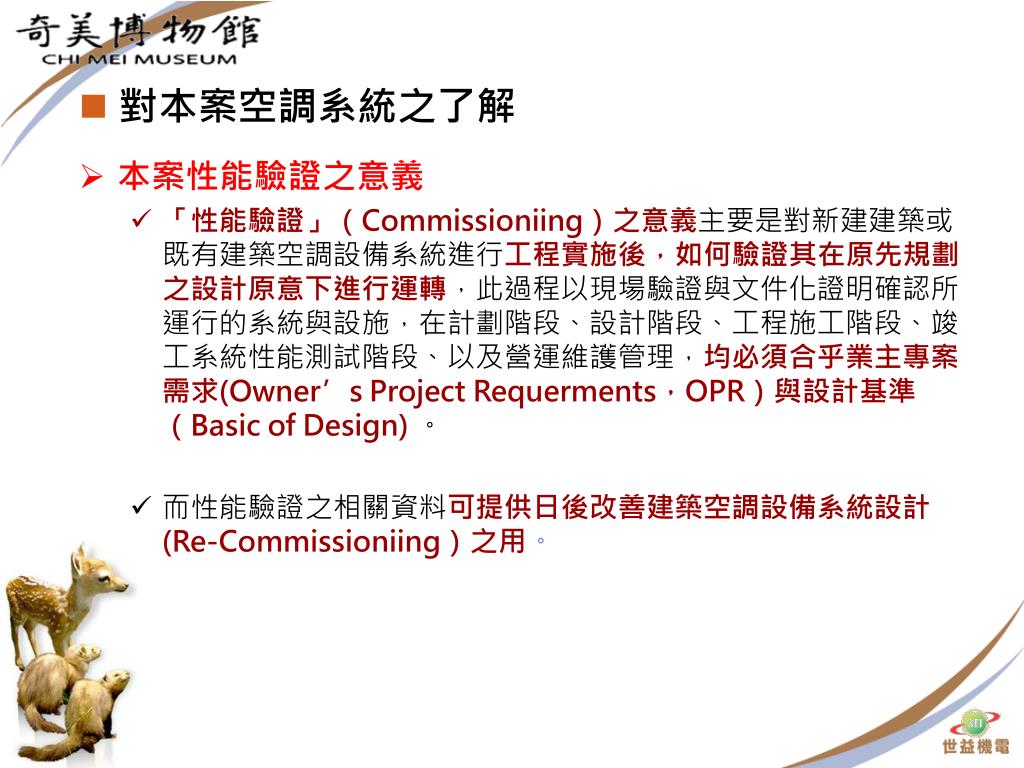

  15. 對本案空調系統之了解 • 本案性能驗證之意義 • 「性能驗證」（Commissioniing）之意義主要是對新建建築或既有建築空調設備系統進行工程實施後，如何驗證其在原先規劃之設計原意下進行運轉，此過程以現場驗證與文件化證明確認所運行的系統與設施，在計劃階段、設計階段、工程施工階段、竣工系統性能測試階段、以及營運維護管理，均必須合乎業主專案需求(Owner’s Project Requerments，OPR）與設計基準（Basic of Design) 。 • 而性能驗證之相關資料可提供日後改善建築空調設備系統設計 (Re-Commissioniing）之用。

  16. 營運管理階段 營運管理階段是為人進駐階段，此時中央空調之使用策略，必然與設計師設計原意有所不同，為了將性能驗證之意義貫徹，其必須進行為期一年的調適時期，根據季節變動、人員使用方式，調整為最適化之狀態，於竣工驗收完畢一年後，提出完整之性能驗證報告書。 • 施工階段性能驗證 施工階段時，工程承包商按圖施工，竣工時進行 TAB 試車調整，功能包含進度內檢查和試車調整資料。 CA 也將驗證業主之專案需求，達到設計師之設計原意。其對象為建築設備各種設備機器、子系統的檢查、試車調整，進行調適、驗收查核，檢查施工管理、設計。

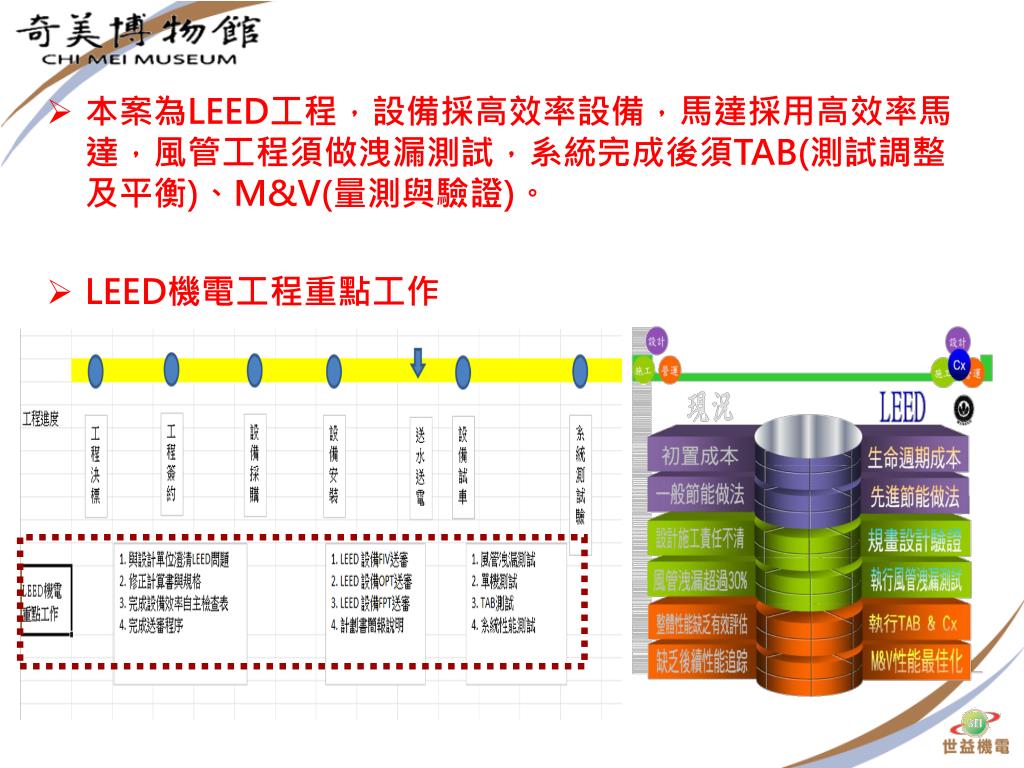

  17. 本案為LEED工程，設備採高效率設備，馬達採用高效率馬達，風管工程須做洩漏測試，系統完成後須TAB(測試調整及平衡)、M&V(量測與驗證)。本案為LEED工程，設備採高效率設備，馬達採用高效率馬達，風管工程須做洩漏測試，系統完成後須TAB(測試調整及平衡)、M&V(量測與驗證)。 • LEED機電工程重點工作

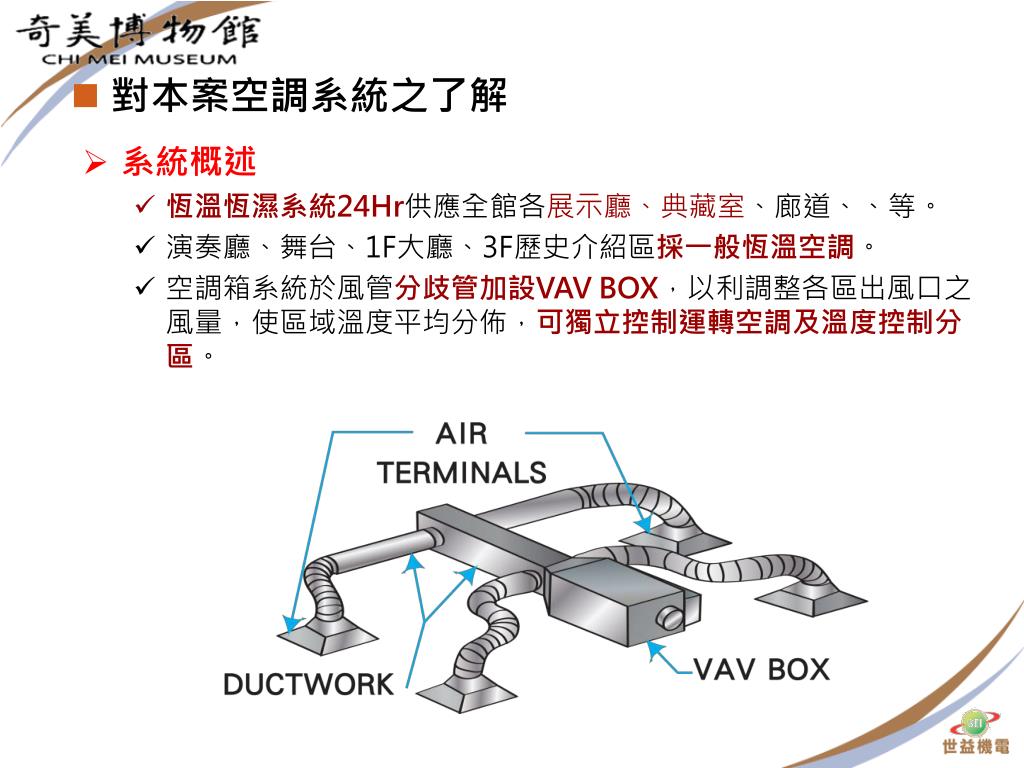

  18. 對本案空調系統之了解 • 系統概述 • 恆溫恆濕系統24Hr供應全館各展示廳、典藏室、廊道、、等。 • 演奏廳、舞台、1F大廳、3F歷史介紹區採一般恆溫空調。 • 空調箱系統於風管分歧管加設VAV BOX，以利調整各區出風口之風量，使區域溫度平均分佈，可獨立控制運轉空調及溫度控制分區。

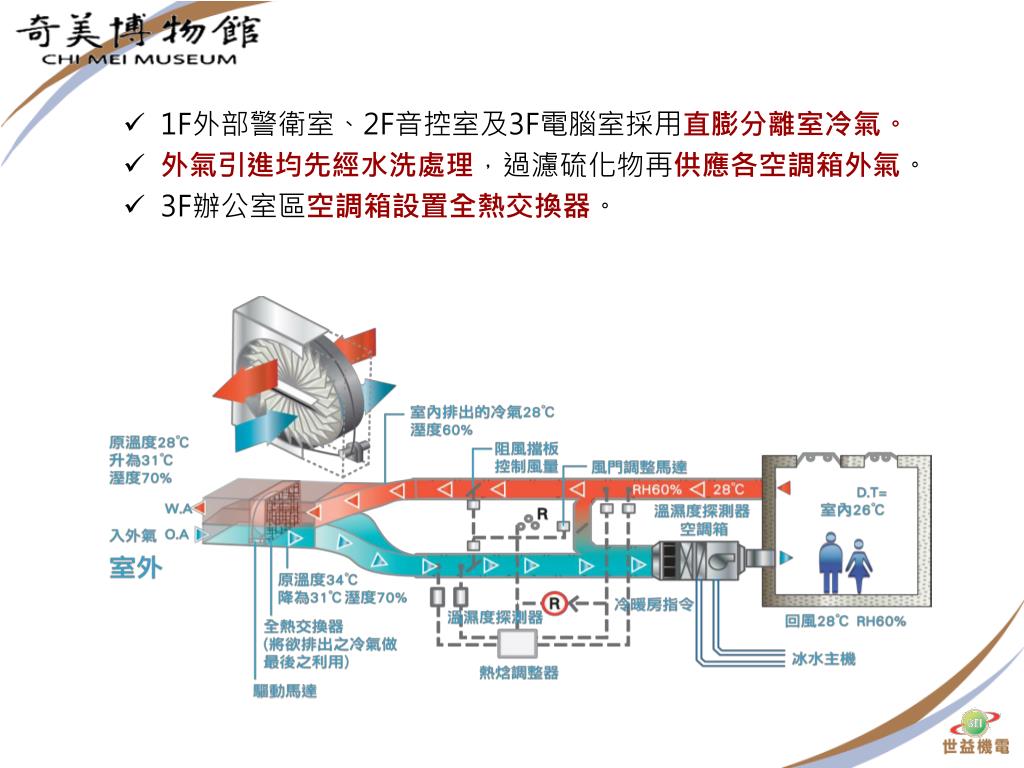

  19. 1F外部警衛室、2F音控室及3F電腦室採用直膨分離室冷氣。 1F外部警衛室、2F音控室及3F電腦室採用直膨分離室冷氣。 • 外氣引進均先經水洗處理，過濾硫化物再供應各空調箱外氣。 • 3F辦公室區空調箱設置全熱交換器。

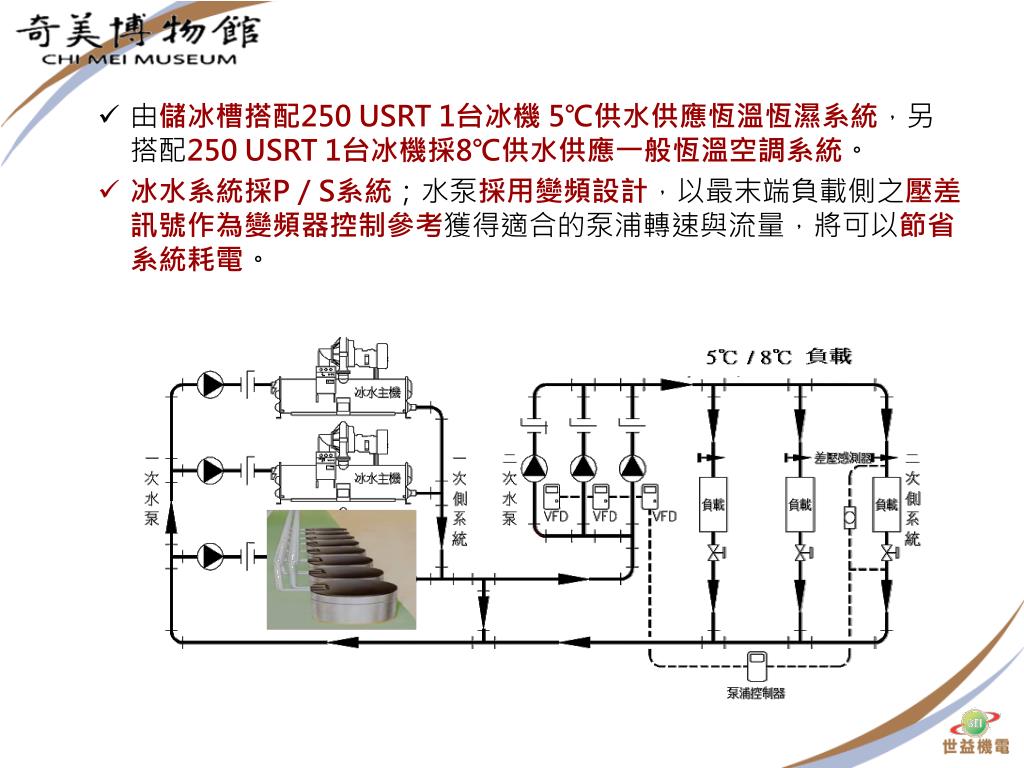

  20. 由儲冰槽搭配250 USRT 1台冰機 5℃供水供應恆溫恆濕系統，另搭配250 USRT 1台冰機採8℃供水供應一般恆溫空調系統。 • 冰水系統採P／S系統；水泵採用變頻設計，以最末端負載側之壓差訊號作為變頻器控制參考獲得適合的泵浦轉速與流量，將可以節省系統耗電。

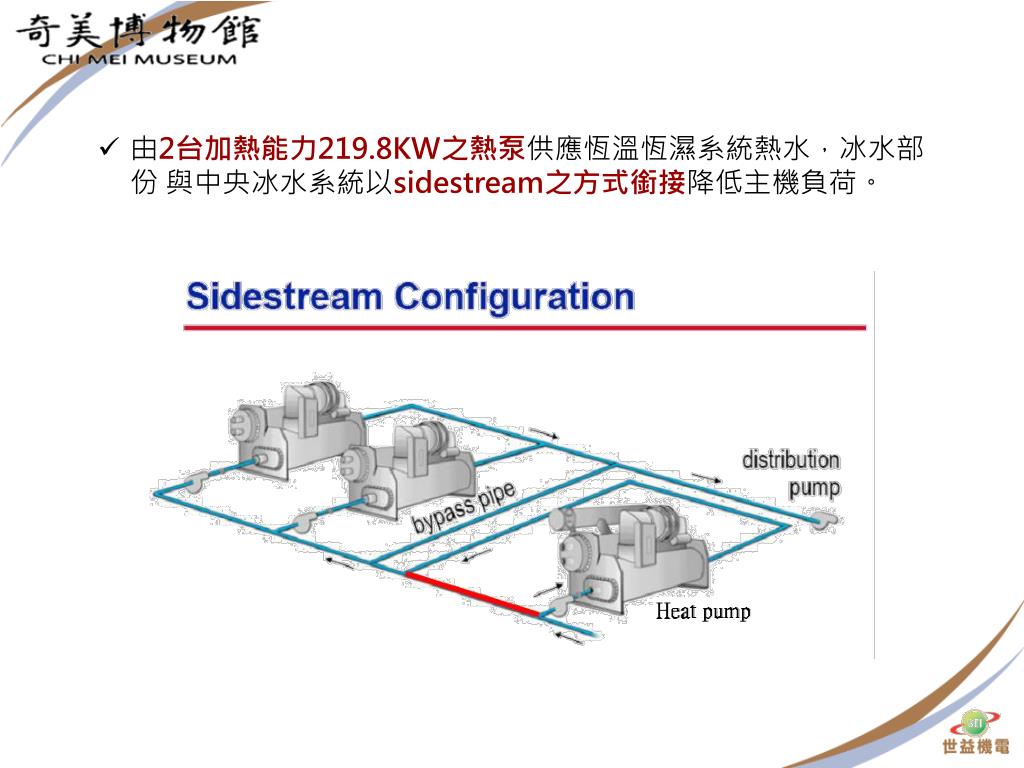

  21. 由2台加熱能力219.8KW之熱泵供應恆溫恆濕系統熱水，冰水部份與中央冰水系統以sidestream之方式銜接降低主機負荷。由2台加熱能力219.8KW之熱泵供應恆溫恆濕系統熱水，冰水部份與中央冰水系統以sidestream之方式銜接降低主機負荷。

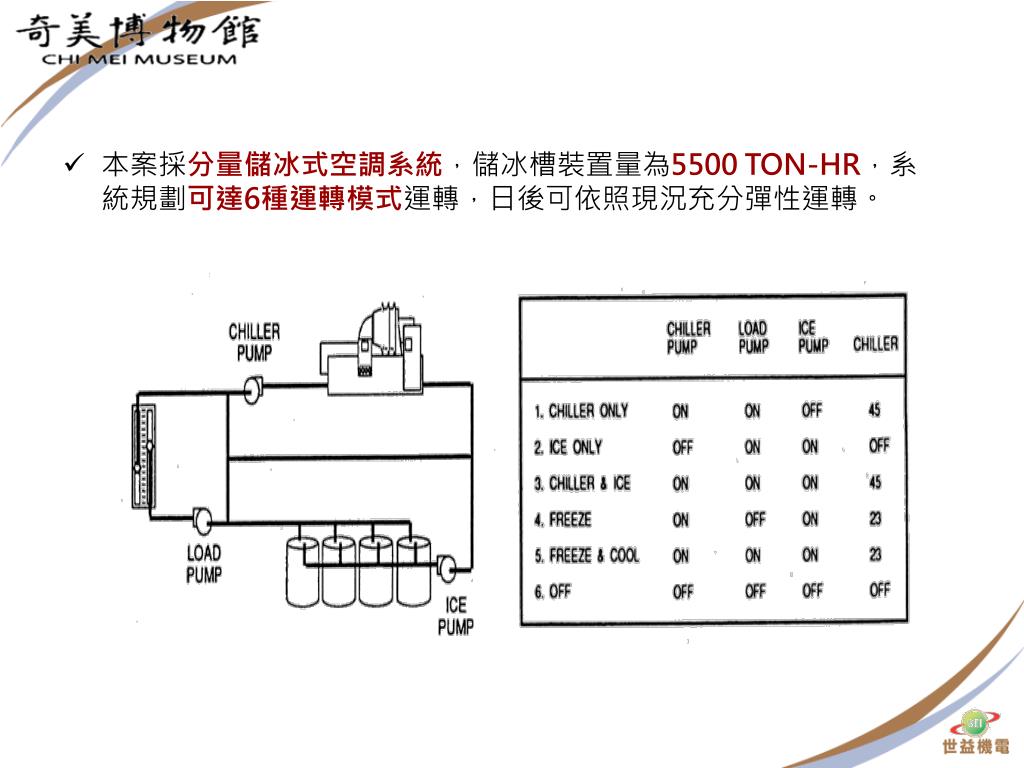

  22. 本案採分量儲冰式空調系統，儲冰槽裝置量為5500 TON-HR，系統規劃可達6種運轉模式運轉，日後可依照現況充分彈性運轉。

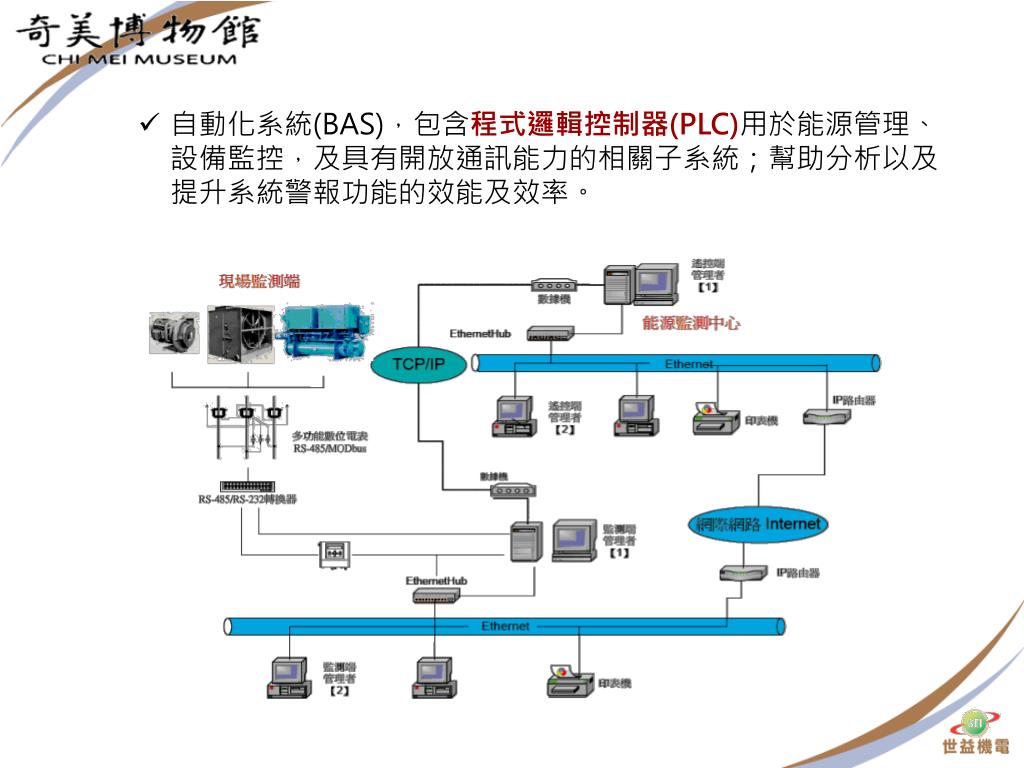

  23. 自動化系統(BAS)，包含程式邏輯控制器(PLC)用於能源管理、設備監控，及具有開放通訊能力的相關子系統；幫助分析以及提升系統警報功能的效能及效率。自動化系統(BAS)，包含程式邏輯控制器(PLC)用於能源管理、設備監控，及具有開放通訊能力的相關子系統；幫助分析以及提升系統警報功能的效能及效率。

  24. 開工準備與施工 • 工程要求 • 控制系統要求事項 • 試車、驗收：A、連續性溫濕度測試 B、均溫性測試 • 配合申請EEWH 、LEED認証作業 空調工程作業內容摘要概述

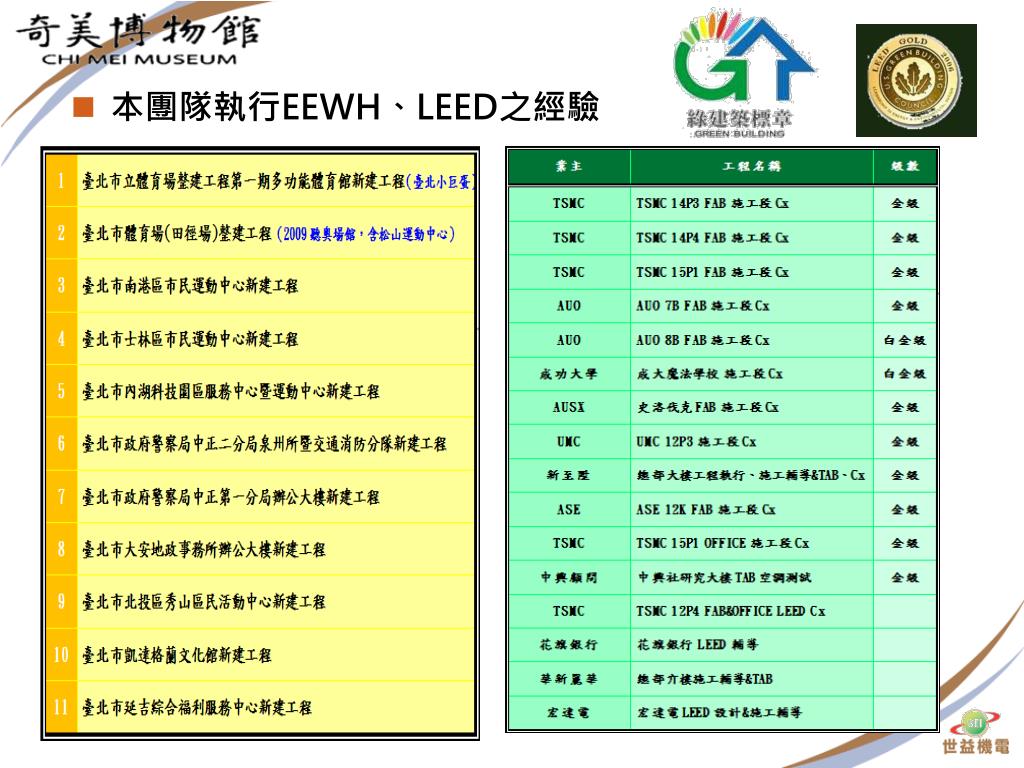

  25. 本團隊執行EEWH、LEED之經驗

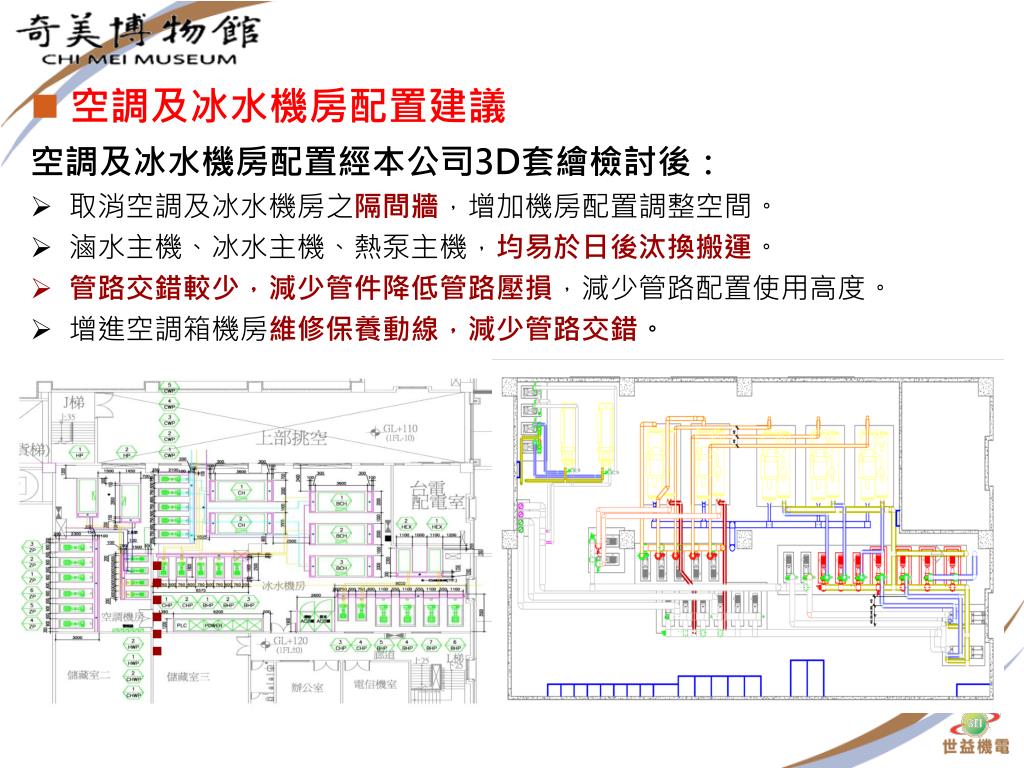

  26. 空調及冰水機房配置建議 空調及冰水機房配置經本公司3D套繪檢討後： • 取消空調及冰水機房之隔間牆，增加機房配置調整空間。 • 滷水主機、冰水主機、熱泵主機，均易於日後汰換搬運。 • 管路交錯較少，減少管件降低管路壓損，減少管路配置使用高度。 • 增進空調箱機房維修保養動線，減少管路交錯。

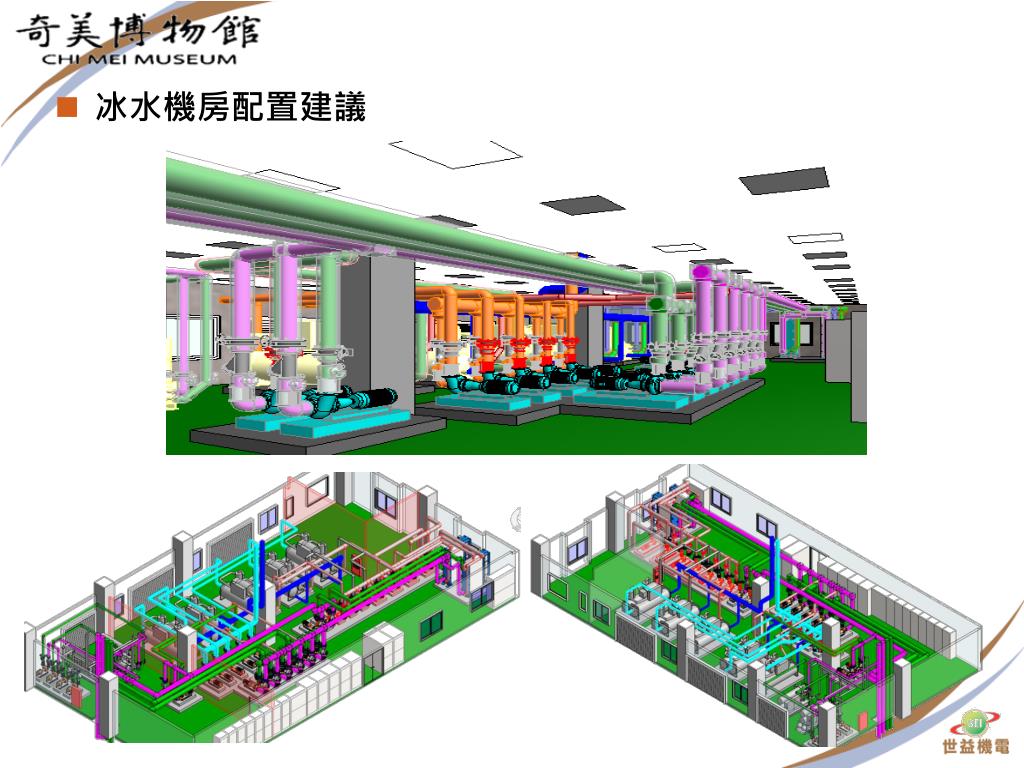

  27. 冰水機房配置建議

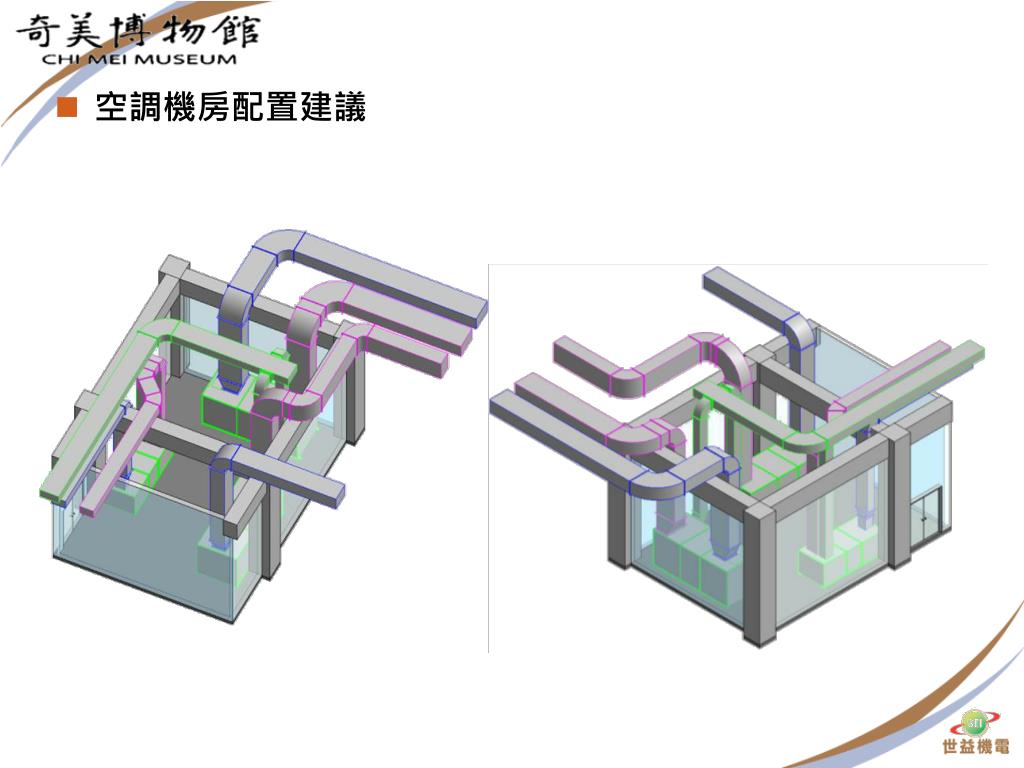

  28. 空調機房配置建議

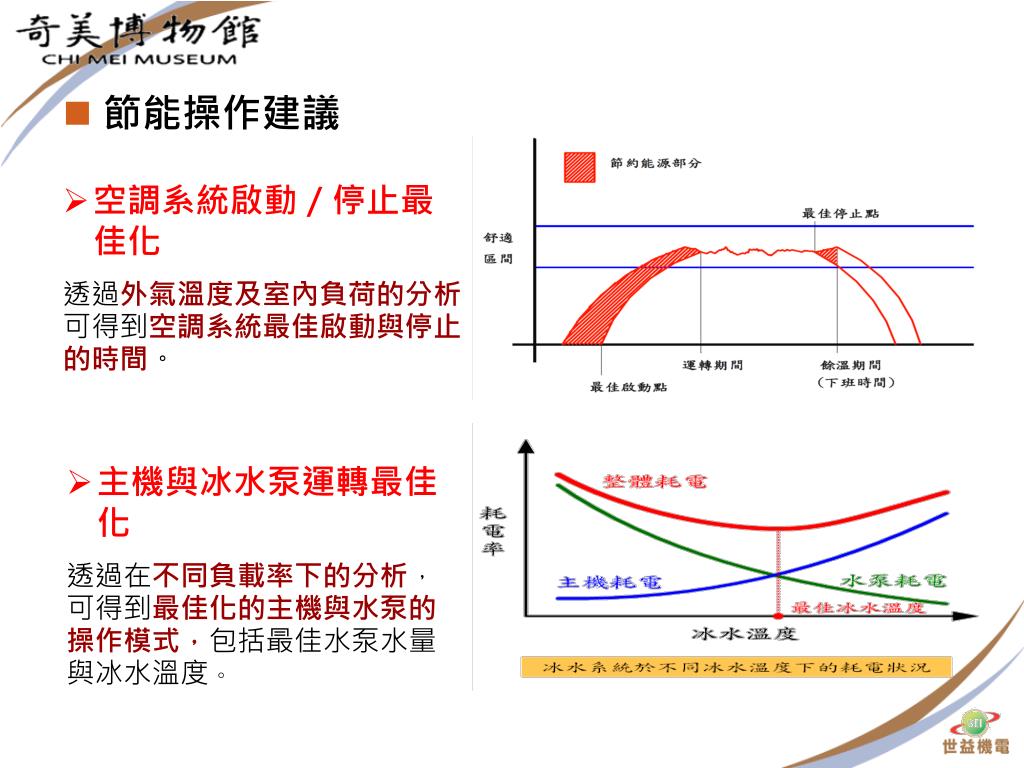

  29. 節能操作建議 空調系統啟動／停止最佳化 透過外氣溫度及室內負荷的分析可得到空調系統最佳啟動與停止的時間。 • 主機與冰水泵運轉最佳化 透過在不同負載率下的分析，可得到最佳化的主機與水泵的操作模式，包括最佳水泵水量與冰水溫度。

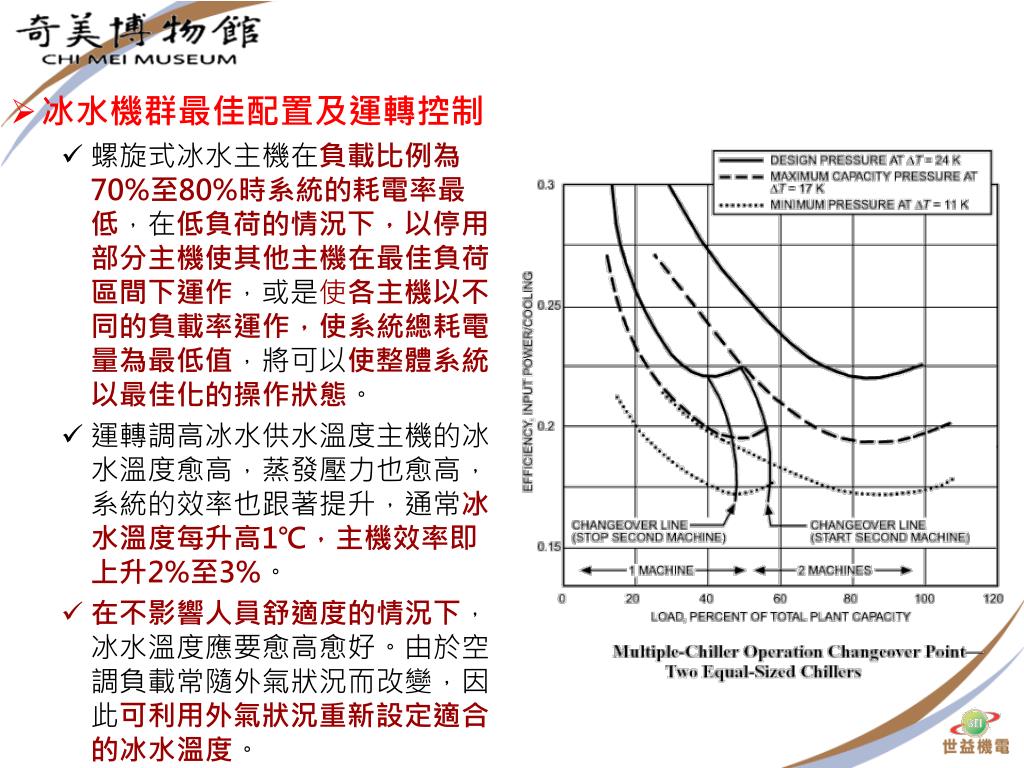

  30. 冰水機群最佳配置及運轉控制 • 螺旋式冰水主機在負載比例為70%至80%時系統的耗電率最低，在低負荷的情況下，以停用部分主機使其他主機在最佳負荷區間下運作，或是使各主機以不同的負載率運作，使系統總耗電量為最低值，將可以使整體系統以最佳化的操作狀態。 • 運轉調高冰水供水溫度主機的冰水溫度愈高，蒸發壓力也愈高，系統的效率也跟著提升，通常冰水溫度每升高1℃，主機效率即上升2%至3%。 • 在不影響人員舒適度的情況下，冰水溫度應要愈高愈好。由於空調負載常隨外氣狀況而改變，因此可利用外氣狀況重新設定適合的冰水溫度。

  31. 主機與冷卻水塔運轉最佳化 降低冷卻水溫度可降低冰水主機耗電，但水塔風車的耗電將會提高，整體系統的運轉將具有最低耗電量的最佳的操作點。 • 主機與冷卻水泵運轉最佳化 • 當冷卻水泵流量降低時，水泵耗電量下降，冰水主機的效率則因冷凝溫度提高而降低，考慮在相同的散熱量的情況下，冷卻水泵與冰水主機間有一個最佳操作點存在。 • 可透過最佳化方法的分析模式，針對冷卻水泵與冰水主機聯合運轉下的最佳操作狀況進行探討。

  32. CO2濃度控制換氣量 外氣引入搭配CO2濃度外氣控制量控制系統，利用室內CO2濃度指標（通常為800ppm以下）來控制引進最小必要之新鮮外氣量，可大幅少空調外氣負荷量。

  33. 熱焓控制外氣量 考量秋冬季節氣候，外氣可引入空調系統實施外氣冷房，以降低空調耗能。

  34. 儲、溶冰最佳運轉模式 針對儲冰式空調系統需制定一組運轉策略，此運轉策略由多個的運轉模式搭配相關的控制策略來完成一個完整的儲冰、釋冰循環，透過將來實際運轉分析可達一最佳化之運轉模式。

  35. 能源管理及控制系統(EMCS) 能源管理及控制系統(EMCS)監控管理全棟大樓機電設備，建立最佳化操作運轉模式 。

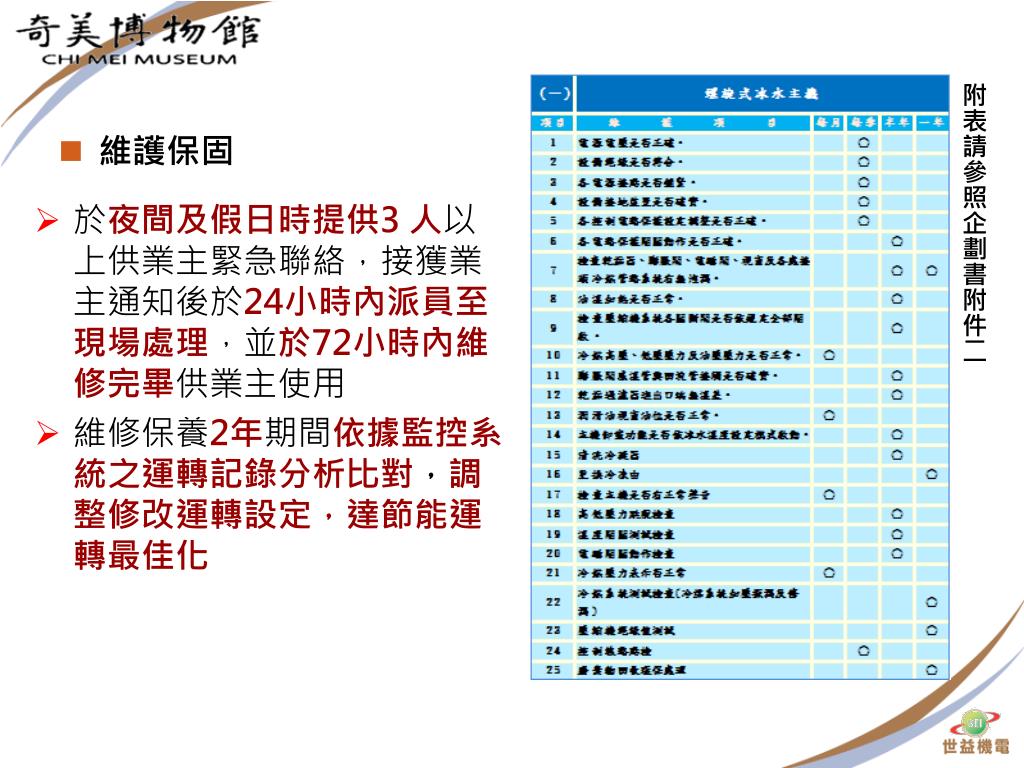

  36. 維護保固 於夜間及假日時提供3 人以上供業主緊急聯絡，接獲業主通知後於24小時內派員至現場處理，並於72小時內維修完畢供業主使用 維修保養2年期間依據監控系統之運轉記錄分析比對，調整修改運轉設定，達節能運轉最佳化 附表請參照企劃書附件二

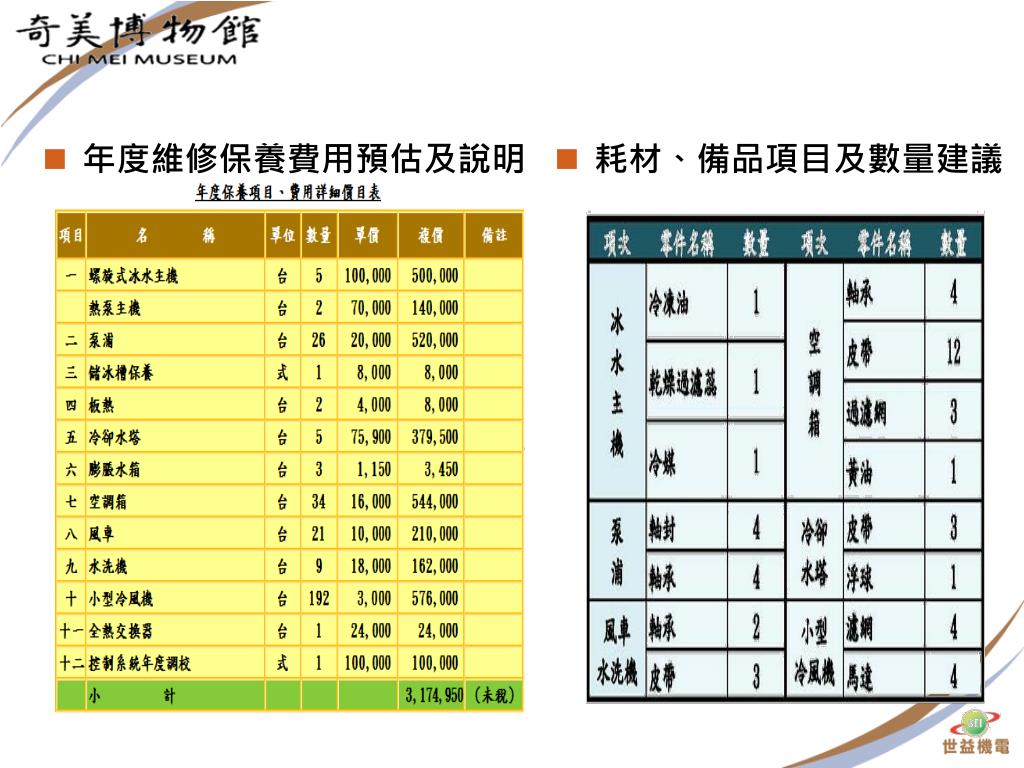

  37. 年度維修保養費用預估及說明 • 耗材、備品項目及數量建議

  38. 公司專業能力 本公司長期承攬空調工程，已累積儲冰系統110,104TON-HR、演藝廳(NC15)3,800RT、隧道通風2,976,790CMH、醫院4,130RT、電腦機房、實驗室、無塵室等工程經驗。因此對儲冰系統、冰水系統、恆溫恆濕、演藝廳(NC15)工程施作情形相當瞭解，能有效規劃及進行本計畫，確保本工程進行順利。 本公司組織編制完整的空調技師、空調工程師、品管人員、安衛人員等且人力充沛，可隨時配合工進調整之人力支援；及搭配團隊成員經驗豐富之LEED技師、TAB團隊。故對本計畫能如期如質完成本公司深具信心。

  39. 品質計畫 • 本公司均依ISO9001品質認證系統及三級品管制度完成品質管制計畫，確保本工程品質符合規定要求。 品質保證作業程序 三級品管制度

  40. 勞工安全衛生計畫 勞工安全衛生計劃 設備之維護與檢查計劃 工作安全與衛生標準 勞工安全衛生教育與訓練計劃 急救與搶救 防護設備之準備、維持與使用 緊急事故通報與報告 其他有關安全衛生事項 確實執行勞安計畫達到 工程零災害的目標

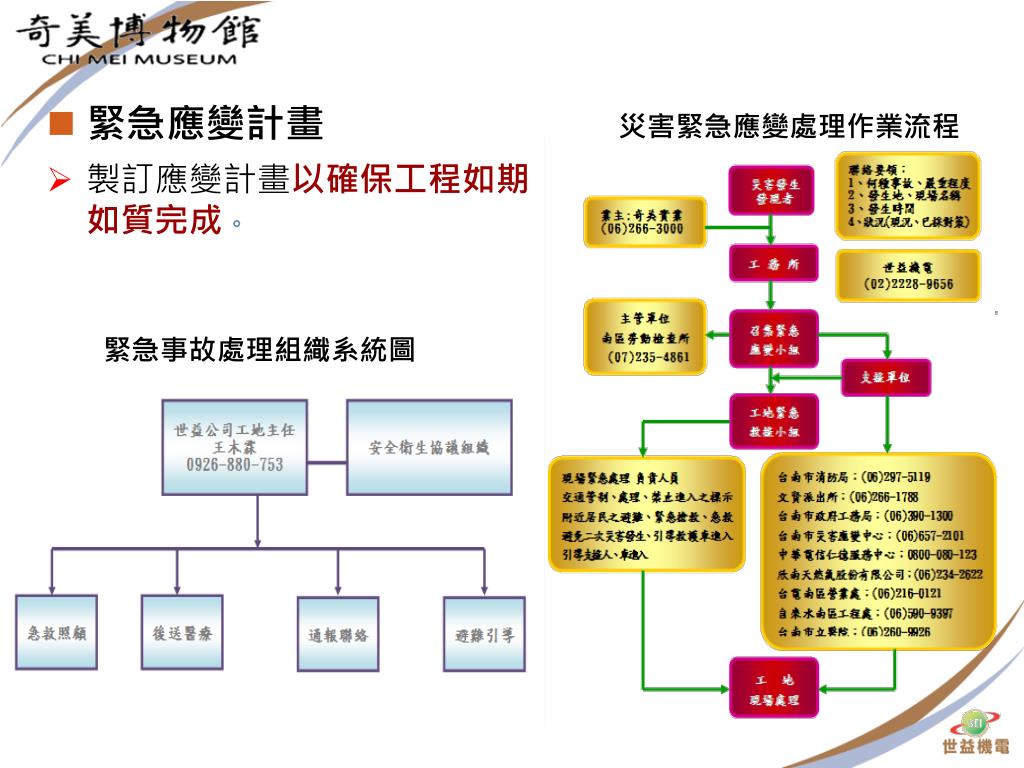

  41. 緊急應變計畫 災害緊急應變處理作業流程 • 製訂應變計畫以確保工程如期如質完成。 緊急事故處理組織系統圖

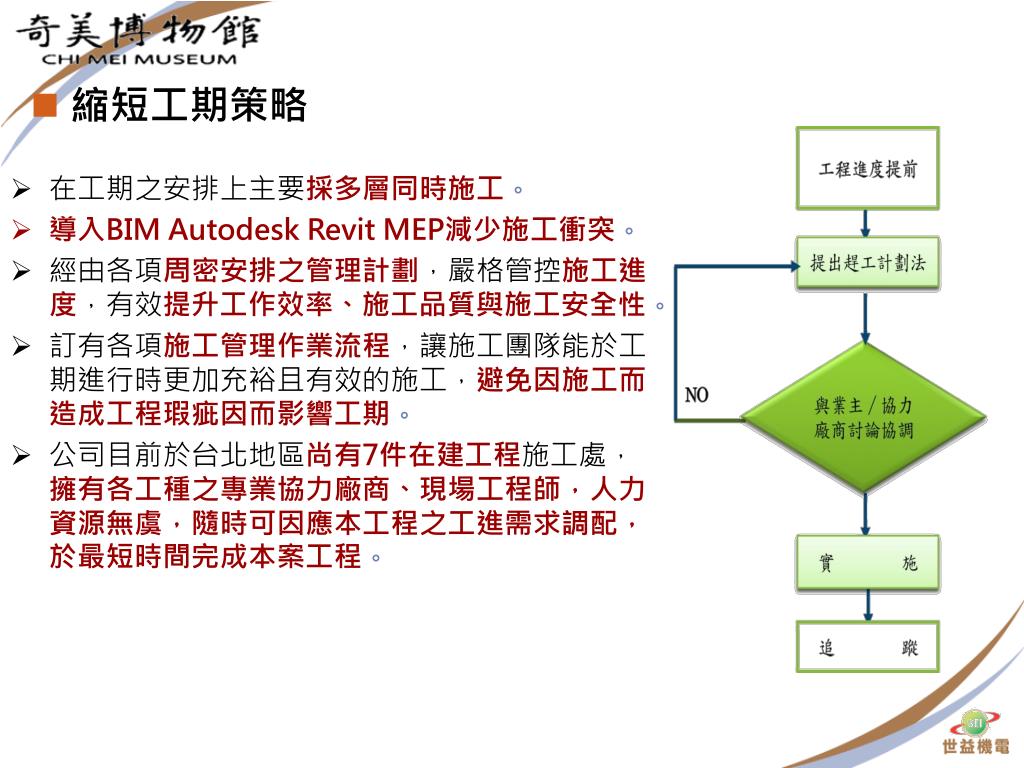

  42. 縮短工期策略 • 在工期之安排上主要採多層同時施工。 • 導入BIM Autodesk Revit MEP減少施工衝突。 • 經由各項周密安排之管理計劃，嚴格管控施工進度，有效提升工作效率、施工品質與施工安全性。 • 訂有各項施工管理作業流程，讓施工團隊能於工期進行時更加充裕且有效的施工，避免因施工而造成工程瑕疵因而影響工期。 • 公司目前於台北地區尚有7件在建工程施工處，擁有各工種之專業協力廠商、現場工程師，人力資源無虞，隨時可因應本工程之工進需求調配，於最短時間完成本案工程。

  43. 作業時程管制 • 依空調工程進度網圖建立里程碑掌控。 • 查核點時程與實際執行時程進度落後時，立即由專案負責人召開工程進度檢討會。 • 針對落後工程原因並提出立即有效的措施，並指派專人或全程督導至工程進度趕上為止。

  44. 工程進度表

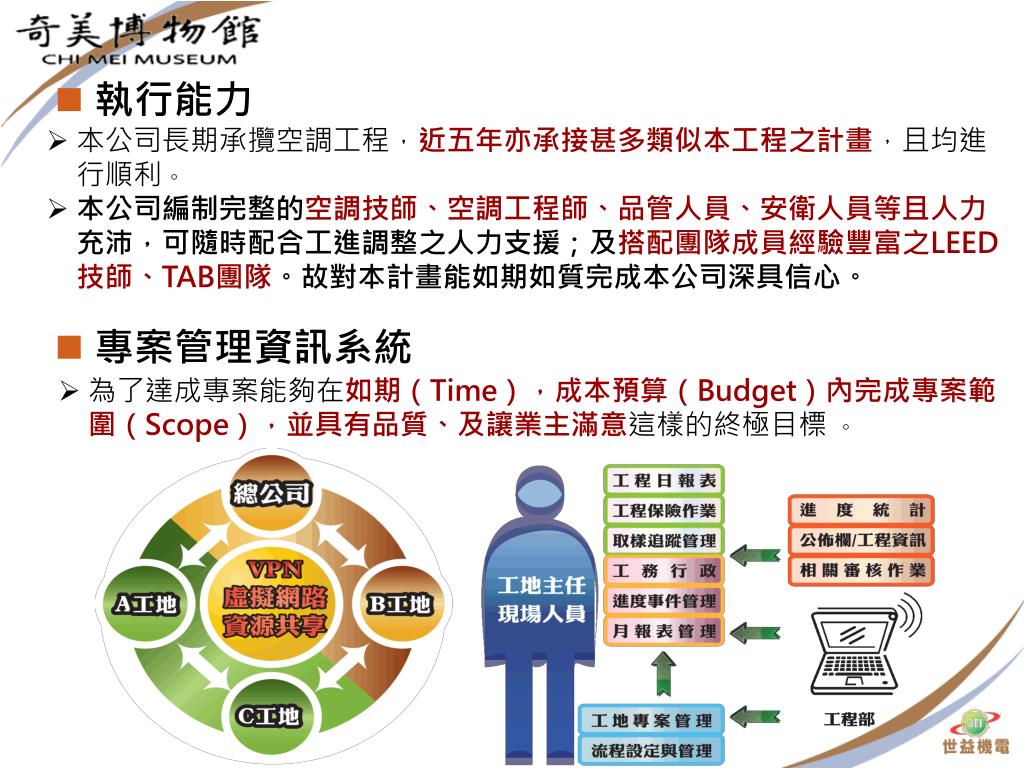

  45. 執行能力 • 本公司長期承攬空調工程，近五年亦承接甚多類似本工程之計畫，且均進行順利。 • 本公司編制完整的空調技師、空調工程師、品管人員、安衛人員等且人力充沛，可隨時配合工進調整之人力支援；及搭配團隊成員經驗豐富之LEED技師、TAB團隊。故對本計畫能如期如質完成本公司深具信心。 專案管理資訊系統 • 為了達成專案能夠在如期（Time），成本預算（Budget）內完成專案範圍（Scope），並具有品質、及讓業主滿意這樣的終極目標 。

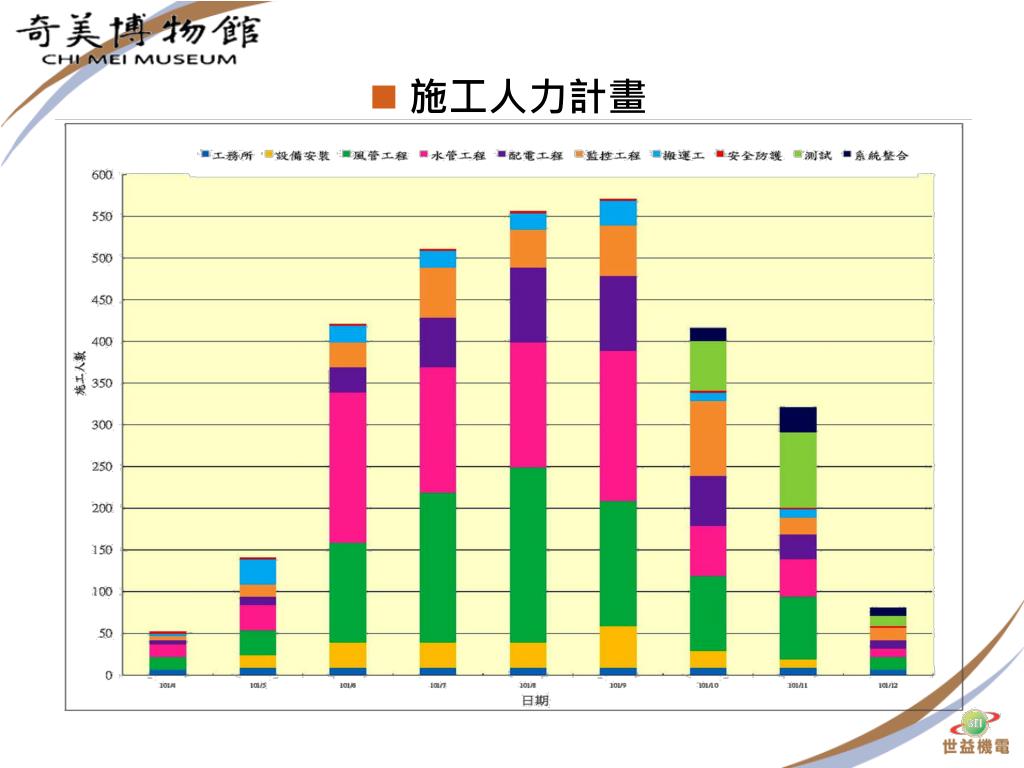

  46. 施工人力計畫

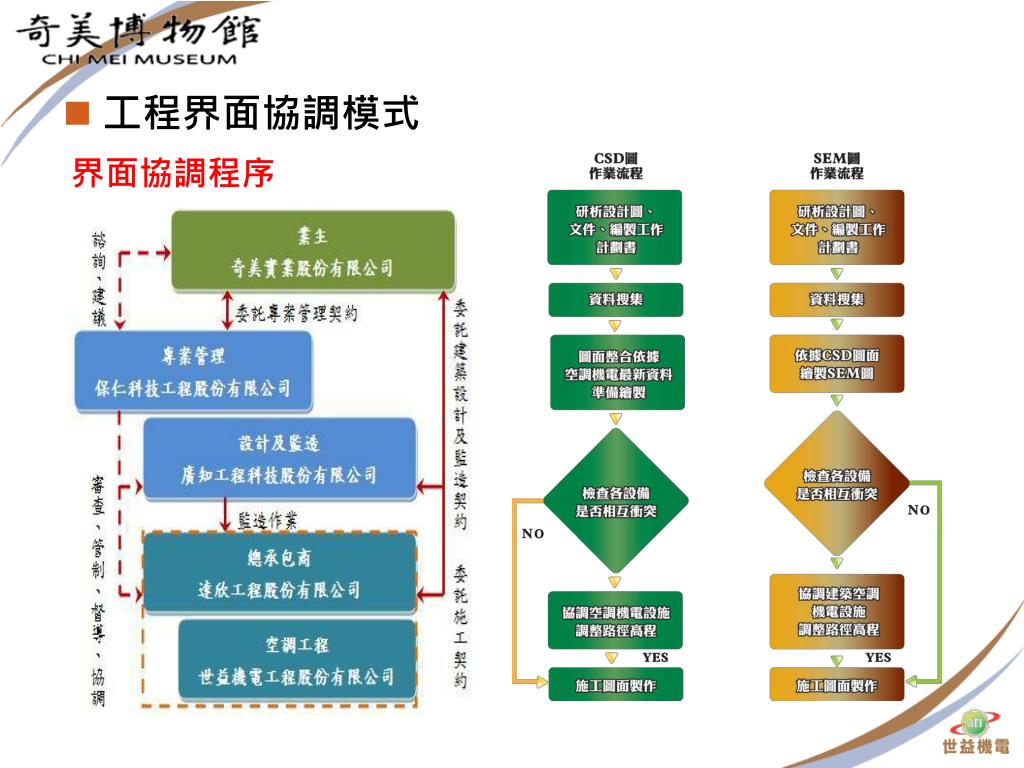

  47. 工程界面協調模式 界面協調程序

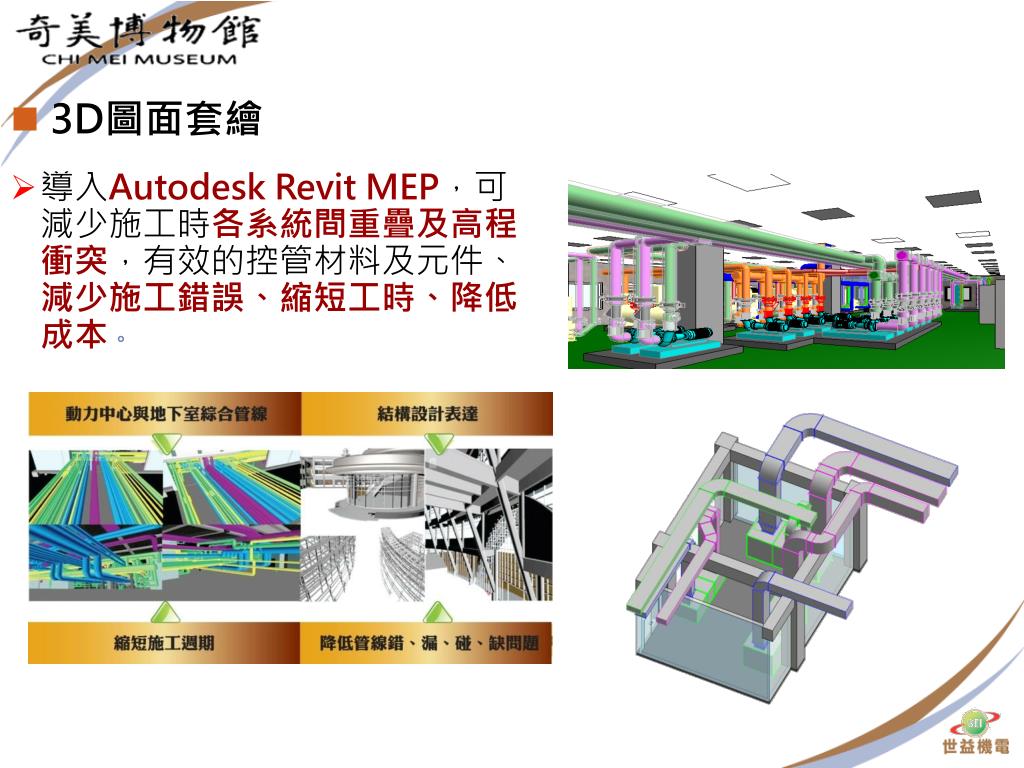

  48. 3D圖面套繪 • 導入Autodesk Revit MEP，可減少施工時各系統間重疊及高程衝突，有效的控管材料及元件、減少施工錯誤、縮短工時、降低成本。

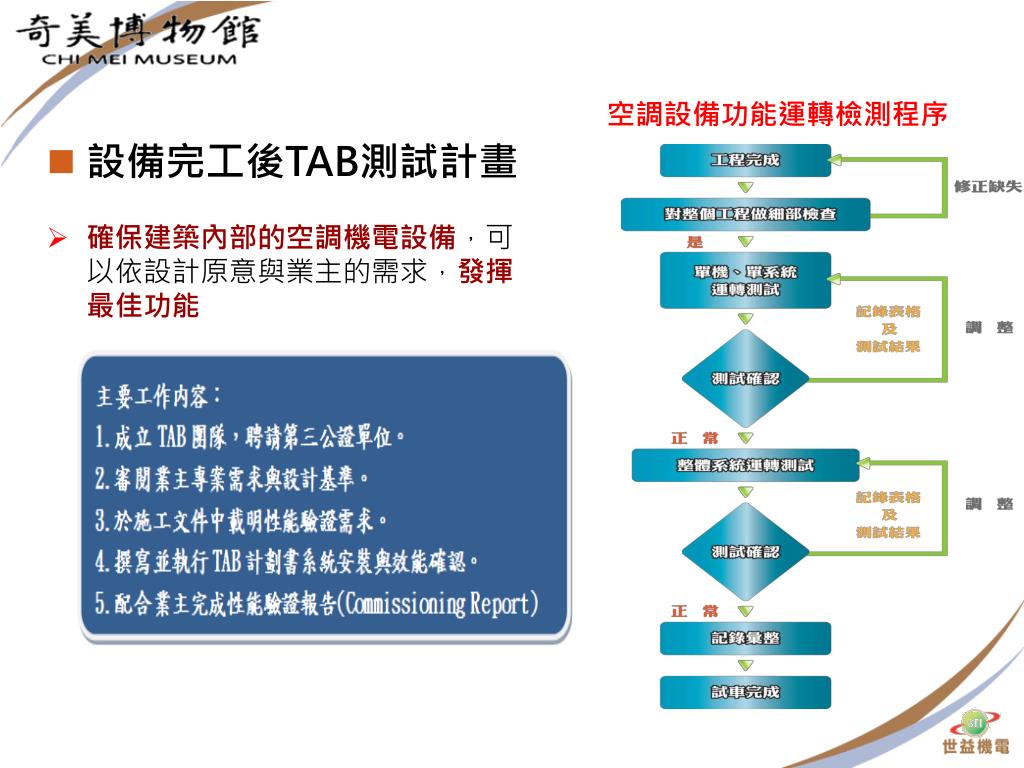

  49. 設備完工後TAB測試計畫 確保建築內部的空調機電設備，可以依設計原意與業主的需求，發揮最佳功能 空調設備功能運轉檢測程序

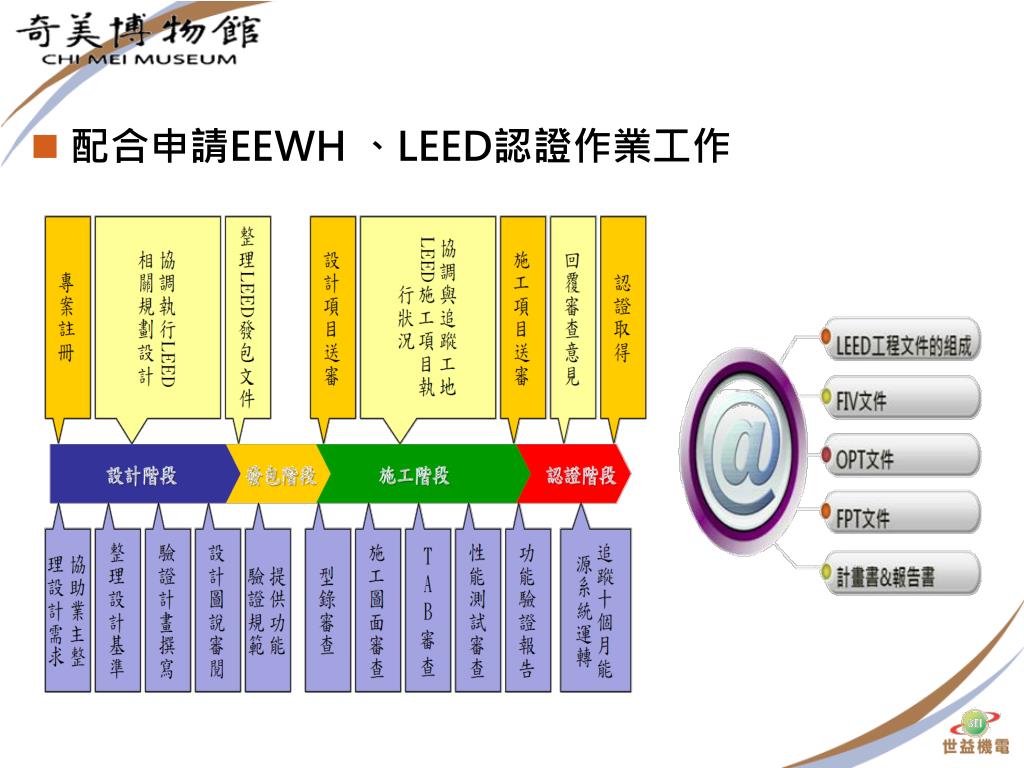

  50. 配合申請EEWH 、LEED認證作業工作
