  1. Určenie výšky objektu ak je päta objektu neprístupná (vert. Trojuholník) Róbert Šipoš

  2. Kedy používame vert. trojuholník? • Ak priestor nieje dostatočný na rozloženie horizontálneho trojuholníka.

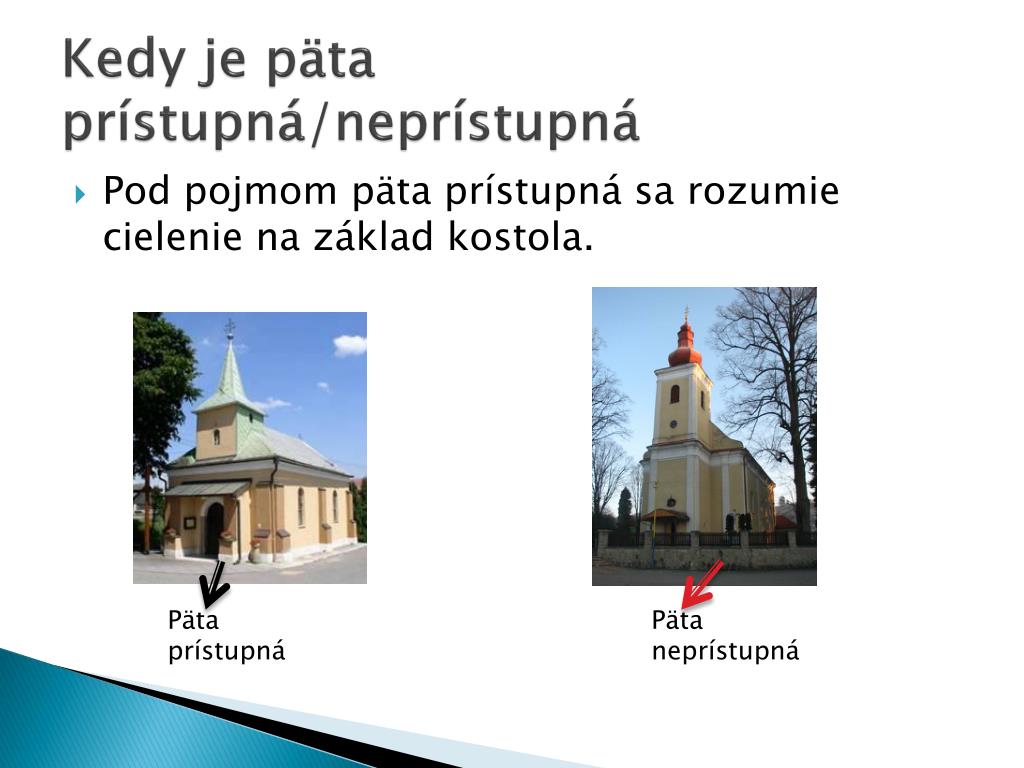

  3. Kedy je päta prístupná/neprístupná • Pod pojmom päta prístupná sa rozumie cielenie na základ kostola. Päta prístupná Päta neprístupná

  4. Čo ideme merať? • Cieľom nášho merania je zistiť výšku objektu v našom prípade kostola. Ha

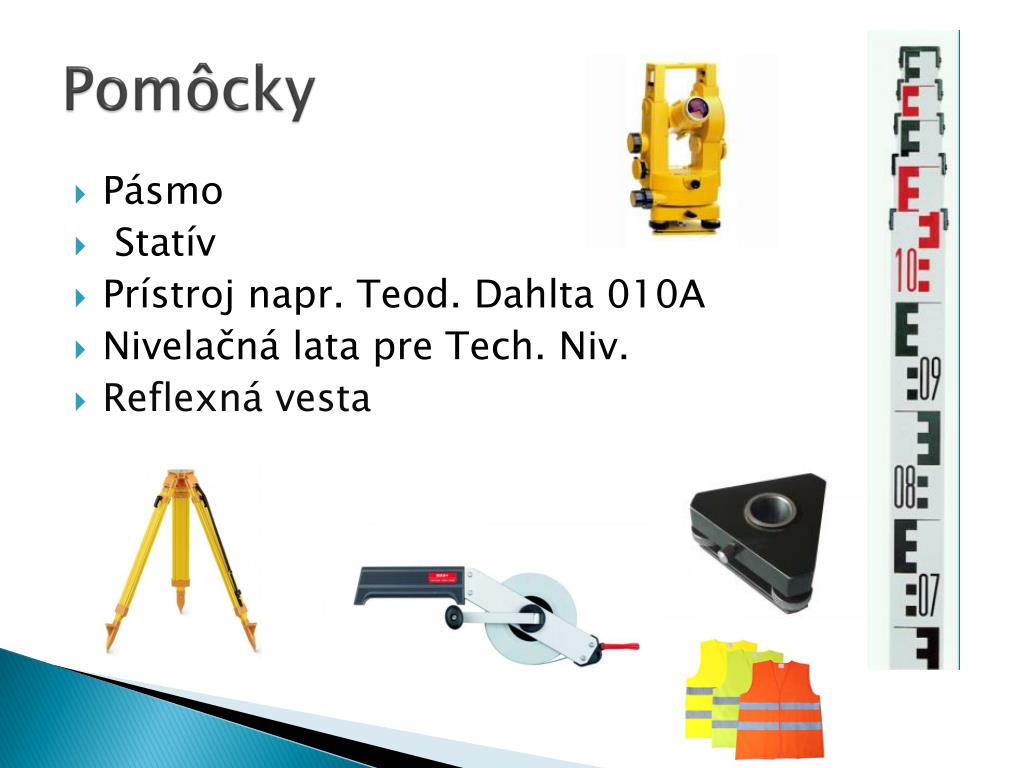

  5. Pomôcky • Pásmo • Statív • Prístroj napr. Teod. Dahlta 010A • Nivelačná lata pre Tech. Niv. • Reflexná vesta

  6. Postup • Výber stanoviska • Horizontácia, Zaostrenie zámerného kríža • Odmeranie základnice pásmom 2x • Meranie výškových uhlov • Odčítanie na late v dvoch polohách ďalekohľadu

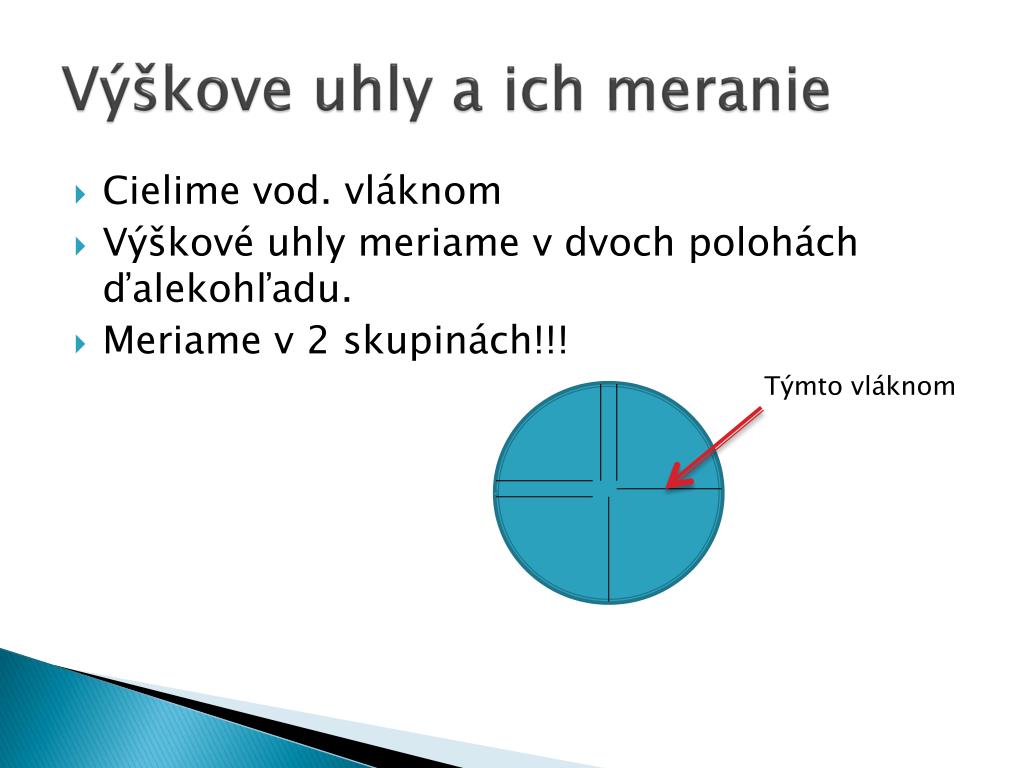

  7. Výškove uhly a ich meranie • Cielime vod. vláknom • Výškové uhly meriame v dvoch polohách ďalekohľadu. • Meriame v 2 skupinách!!! Týmto vláknom

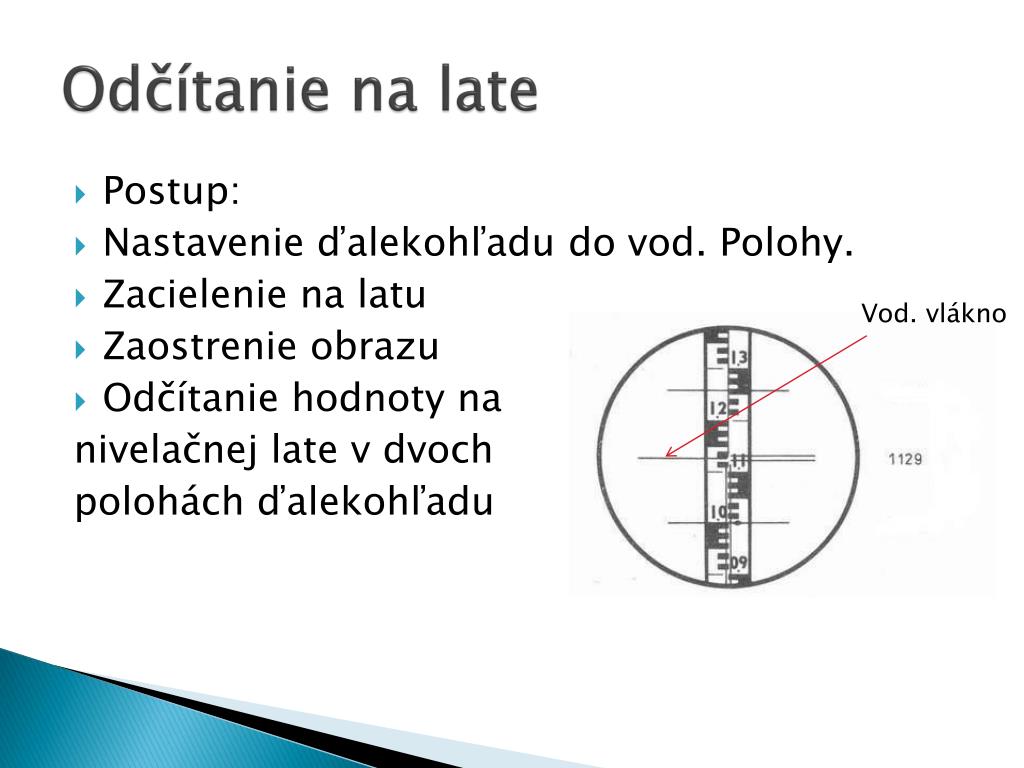

  8. Odčítanie na late • Postup: • Nastavenie ďalekohľadu do vod. Polohy. • Zacielenie na latu • Zaostrenie obrazu • Odčítanie hodnoty na nivelačnej late v dvoch polohách ďalekohľadu Vod. vlákno

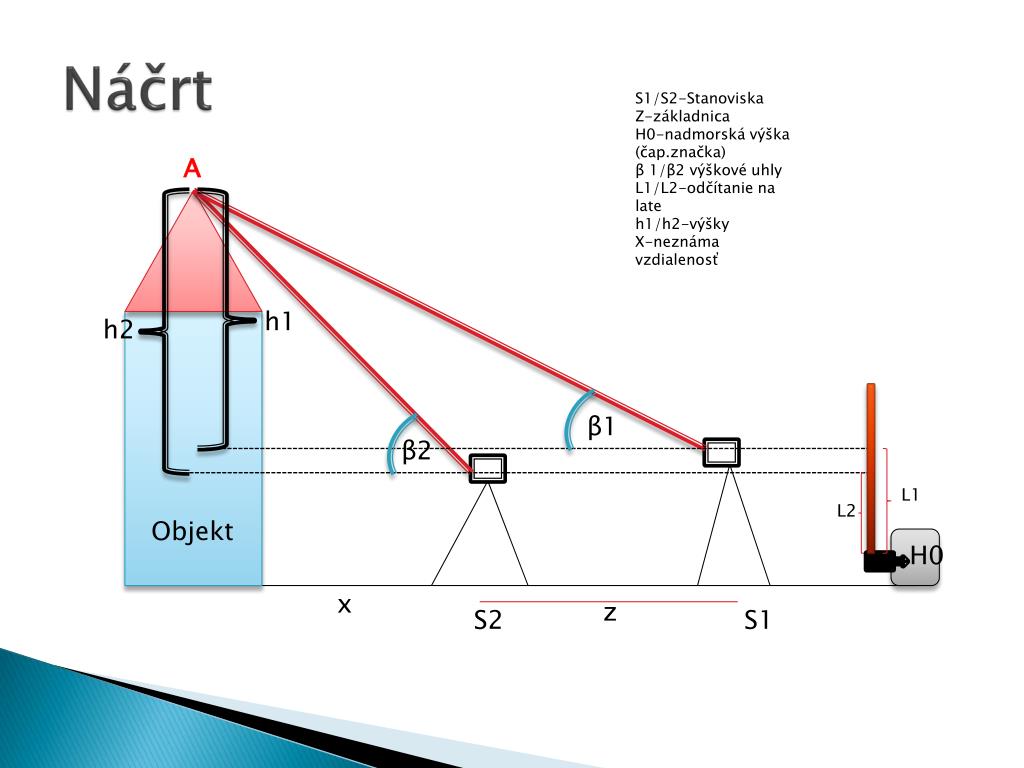

  9. Náčrt S1/S2-Stanoviska Z-základnica H0-nadmorská výška (čap.značka) β 1/β2 výškové uhly L1/L2-odčítanie na late h1/h2-výšky X-neznáma vzdialenosť A S1 h1 h2 β1 β2 L1 L2 Objekt H0 x z S2

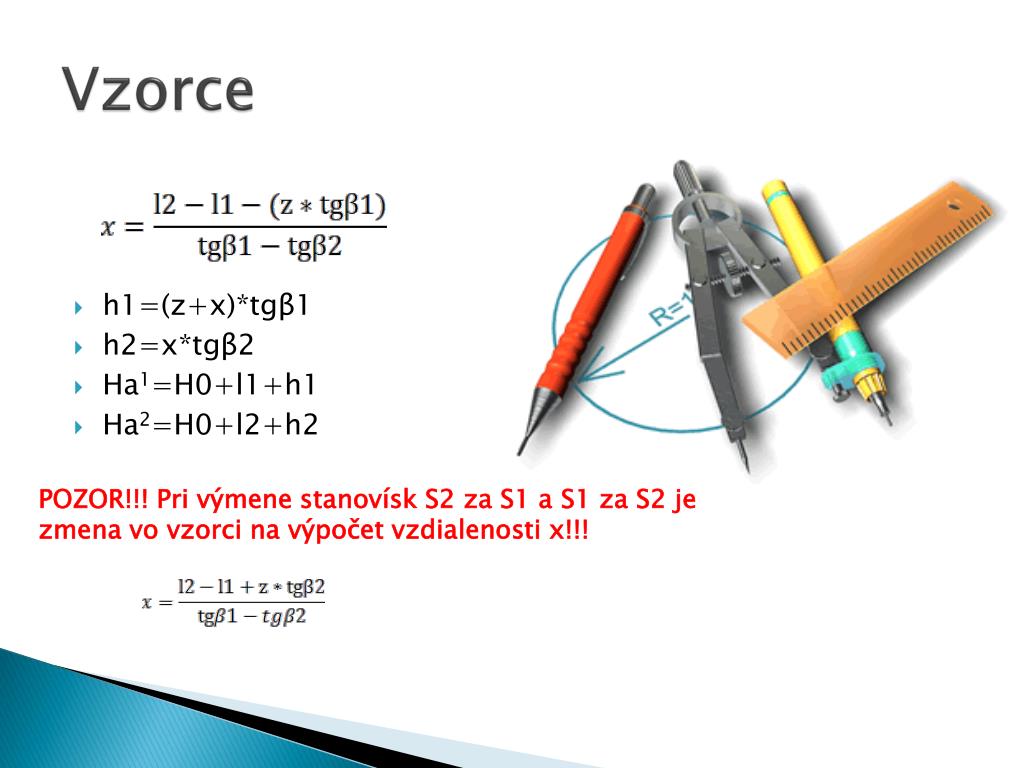

  10. Vzorce • h1=(z+x)*tgβ1 • h2=x*tgβ2 • Ha1=H0+l1+h1 • Ha2=H0+l2+h2 POZOR!!! Pri výmene stanovísk S2 za S1 a S1 za S2 je zmena vo vzorci na výpočet vzdialenosti x!!!

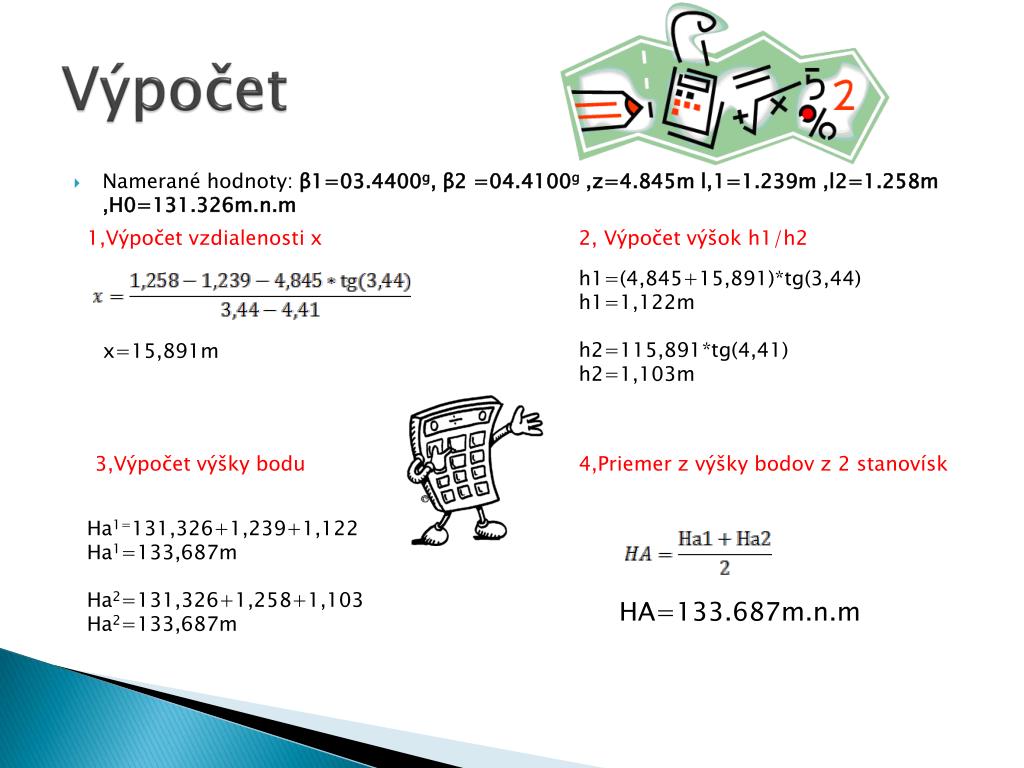

  11. Výpočet • Namerané hodnoty: β1=03.4400g, β2 =04.4100g ,z=4.845m l,1=1.239m ,l2=1.258m ,H0=131.326m.n.m 1,Výpočet vzdialenosti x 2, Výpočet výšok h1/h2 h1=(4,845+15,891)*tg(3,44) h1=1,122m h2=115,891*tg(4,41) h2=1,103m x=15,891m 3,Výpočet výšky bodu 4,Priemer z výšky bodov z 2 stanovísk Ha1=131,326+1,239+1,122 Ha1=133,687m Ha2=131,326+1,258+1,103 Ha2=133,687m HA=133.687m.n.m

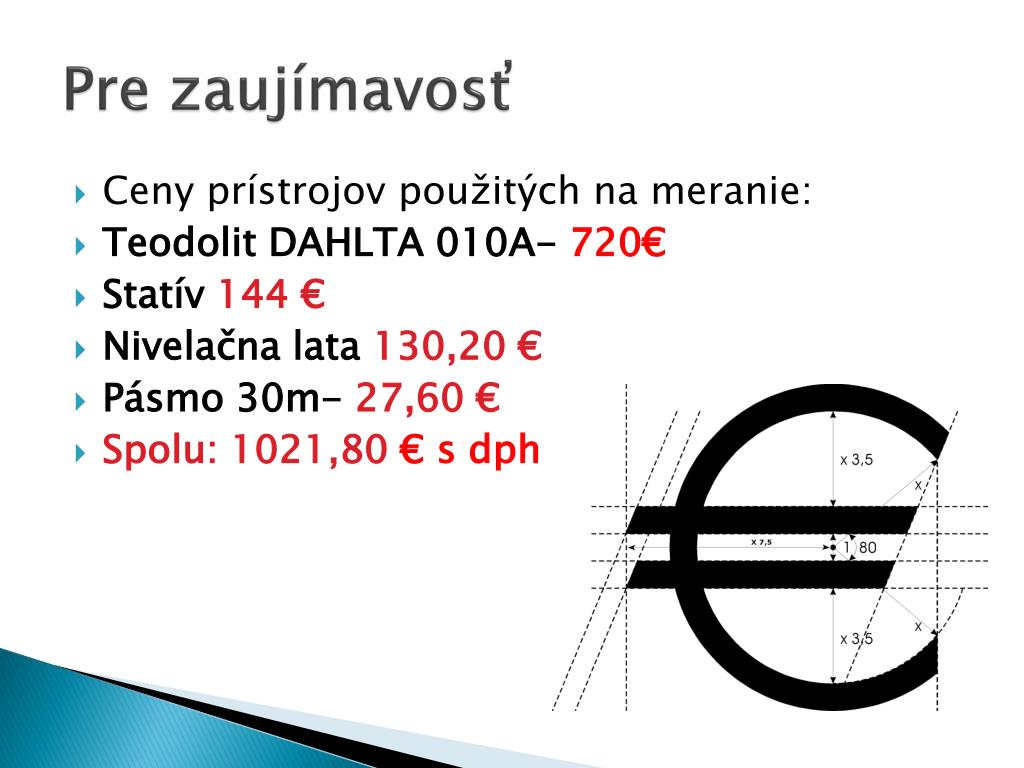

  12. Pre zaujímavosť • Ceny prístrojov použitých na meranie: • Teodolit DAHLTA 010A- 720€ • Statív 144 € • Nivelačna lata 130,20 € • Pásmo 30m- 27,60 € • Spolu: 1021,80 € s dph

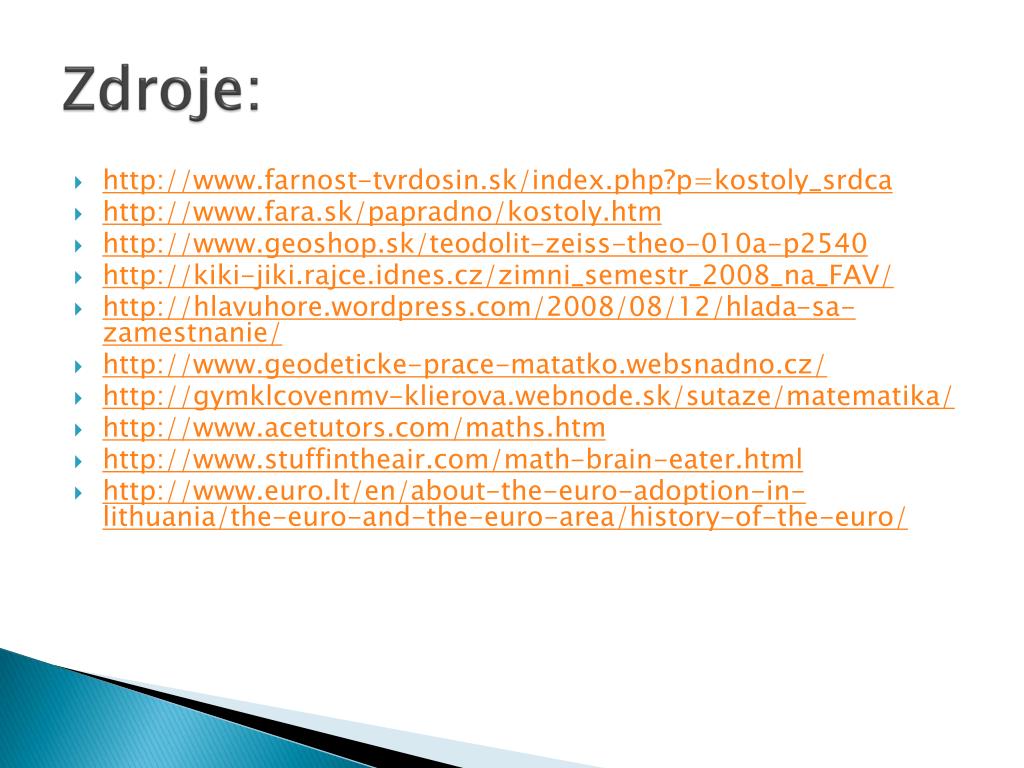

  13. Zdroje: • http://www.farnost-tvrdosin.sk/index.php?p=kostoly_srdca • http://www.fara.sk/papradno/kostoly.htm • http://www.geoshop.sk/teodolit-zeiss-theo-010a-p2540 • http://kiki-jiki.rajce.idnes.cz/zimni_semestr_2008_na_FAV/ • http://hlavuhore.wordpress.com/2008/08/12/hlada-sa-zamestnanie/ • http://www.geodeticke-prace-matatko.websnadno.cz/ • http://gymklcovenmv-klierova.webnode.sk/sutaze/matematika/ • http://www.acetutors.com/maths.htm • http://www.stuffintheair.com/math-brain-eater.html • http://www.euro.lt/en/about-the-euro-adoption-in-lithuania/the-euro-and-the-euro-area/history-of-the-euro/

  14. Ďakujem za pozornosť • Ďakujem za prezretie tejto prezentácie. • Vytvoril: Róbert Šipoš 31.3.2011 pre strednú školu geodetickú v Bratislave. • Všetky práva vyhradené.
