SISTEM BILANGAN DALAM ELEKTRONIKA DIGITAL

SISTEM BILANGAN DALAM ELEKTRONIKA DIGITAL. Sistem bilangan Desimal 125 674D mempunyai arti : 1 : menunjukkan 1 kali 100 000 (10 5 ) : 100 000D 2 : menunjukkan 2 kali 10 000 (10 4 ) : 20 000D 5 : menunjukkan 5 kali 1000 (10 3 ) : 5 000D

dareh
Download Presentation

SISTEM BILANGAN DALAM ELEKTRONIKA DIGITAL

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

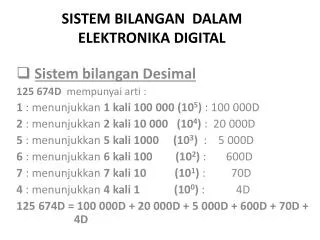

  1. SISTEM BILANGAN DALAM ELEKTRONIKA DIGITAL Sistem bilangan Desimal 125 674D mempunyai arti : 1 : menunjukkan 1 kali 100 000 (105) : 100 000D 2 : menunjukkan 2 kali 10 000 (104) : 20 000D 5 : menunjukkan 5 kali 1000(103) : 5 000D 6 : menunjukkan 6 kali 100 (102) : 600D 7 : menunjukkan 7 kali 10 (101) : 70D 4 : menunjukkan 4 kali 1 (100) : 4D 125 674D = 100 000D + 20 000D + 5 000D + 600D + 70D + 4D

  2. Sistem bilangan Biner 1101 0110B mempunyai arti : 1 : menunjukkan 1 kali 128 (27) : 128D 1 : menunjukkan 1 kali 64 (26) : 64D 0 : menunjukkan 0 kali 32 (25) : 0D 1 : menunjukkan 1 kali 16 (24) : 16D 0 : menunjukkan 0 kali 8 (23) : 0D 1 : menunjukkan 1 kali 4 (22) : 4D 1 : menunjukkan 1 kali 2 (21) : 2D 0 : menunjukkan 1 kali 1 (20) : 0D 1101 0110B = 128D+ 64D + 16D + 4D + 2D = 214D

  3. Sistem bilangan Octal 75426 OC mempunyai arti : 7 : menunjukkan 7 kali 4096 (84) : 28672D 5 : menunjukkan 5 kali 512 (83) : 2560D 4 : menunjukkan 4 kali 64 (82) : 256D 2 : menunjukkan 2 kali 8 (81) : 16D 6 : menunjukkan 6 kali 1 (80) : 6D 75426 OC = 28672D + 2560D + 256D + 16D + 6D 75426 OC = 31510D

  4. Sistem bilangan Heksa Desimal CD50003H mempunyai arti : C : menunjukkan 12 kali 16777216 (166) : 201326592D D : menunjukkan 13 kali 1048576 (165) : 13631488D 5 : menunjukkan 5 kali 65536 (164) : 327680D 3 : menunjukkan 3 kali 16 (160) : 3D CD50003H = 201326592D + 101088D + 6480D + 3D = 215285763D

  5. HUBUNGAN SISTEM BILANGAN BINER DAN OCTAL BilanganBiner : 100101101010110100110111010011010111010011B Jikadibaca per tigakarakter, dinamakanbilangan Octal 100101101010110100110111010011010111010011B 4 5 5 2 6 4 6 7 2 3 2 7 2 3 Maka : 100101101010110100110111010011010111010011B = 45526467232723 OC

  6. HUBUNGAN SISTEM BILANGAN BINER DAN HEKSA DESIMAL BilanganBiner : 100101101010110100110111010011010111010011B Jikadibaca per empatkarakter, dinamakanbilanganHeksaDesimal 100101101010110100110111010011010111010011B 00100101101010110100110111010011010111010011B 2 5 A B 4 D D 3 5 D 3 Maka : 100101101010110100110111010011010111010011B = 25AB4DD35D3 H

  7. HUBUNGAN SISTEM BILANGAN BINER DAN DESIMAL BilanganDesimal: 651 651 dibagi 2 menghasilkan 325 sisa 1 325 dibagi 2 menghasilkan 162 sisa 1 162 dibagi 2 menghasilkan 81 sisa 0 81 dibagi 2 menghasilkan 40 sisa 1 40 dibagi 2 menghasilkan 20 sisa 0 20 dibagi 2 menghasilkan 10 sisa 0 10 dibagi 2 menghasilkan 5 sisa 0 5 dibagi 2 menghasilkan 2 sisa 1 2 dibagi 2 menghasilkan 1 sisa 0 1 dibagi 2 menghasilkan 0 sisa 1 651D = 1010001011B

  8. TERIMA KASIH
