  1. Polovodičová dioda Autor: Lukáš Polák Pokračovat

  2. Polovodičová dioda Rozměry řádově milimetry. Zpět Pokračovat

  3. konstrukce schématická značka katoda anoda anoda katoda P N Polovodičová dioda - konstrukce přechod PN Mění se proud procházející diodou při změně polarity zdroje napětí? Zpět Pokračovat

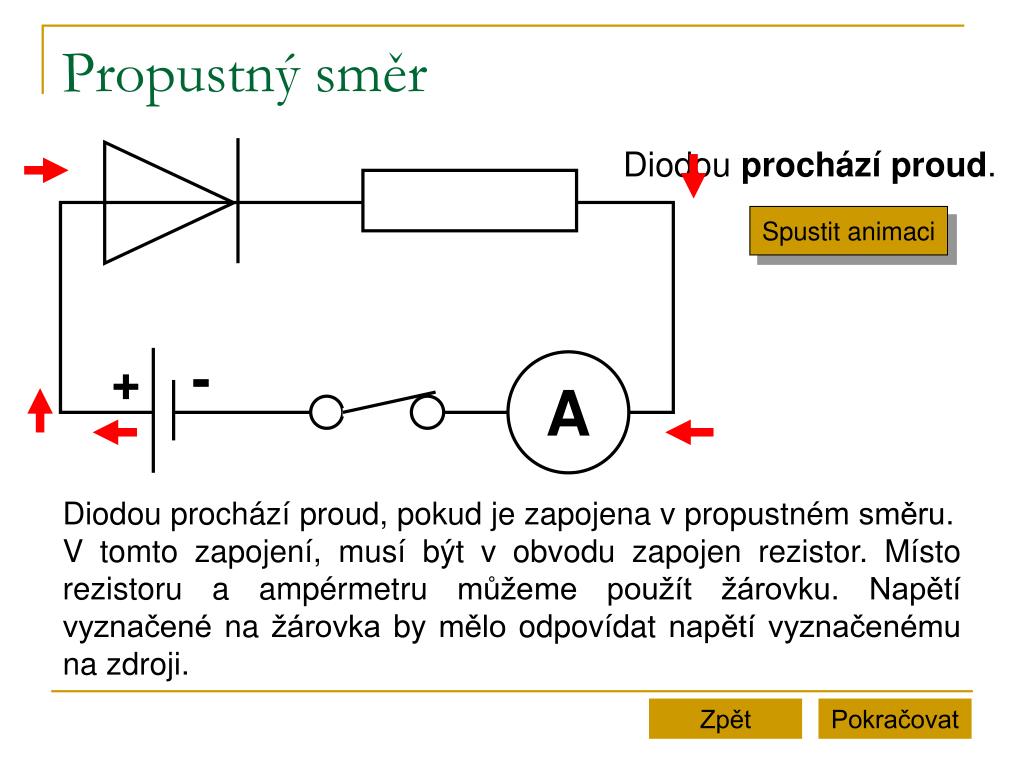

  4. - + A Propustný směr Diodou prochází proud. Spustit animaci Diodou prochází proud, pokud je zapojena v propustném směru. V tomto zapojení, musí být v obvodu zapojen rezistor. Místo rezistoru a ampérmetru můžeme použít žárovku. Napětí vyznačené na žárovka by mělo odpovídat napětí vyznačenému na zdroji. Zpět Pokračovat

  5. - + A Závěrný směr Diodou neprochází proud. Spustit animaci Diodou neprochází proud, pokud je zapojena v závěrném směru. Nejčastěji se diody vyrábějí z křemíku. Proud v závěrném směru je u těchto diod menší než 0,1 μA = 0,0000001 A. Zpět Pokračovat

  6. V R = 50 Ω A R = 100 Ω - + U = 4,5 V až 6 V Voltampérová charakteristika - zapojení Zpět Pokračovat

  7. Voltampérová charakteristika - měření Závislost elektrického proudu, který diodou prochází, na napětí. Z grafu je vidět, že proud diodou prochází, dosáhne-li napětí na diodě asi 0,4 V. Při menším napětí proud prakticky neprochází. Zpět Pokračovat

  8. Použití diody • Usměrňovací dioda - usměrnění střídavého proudu (samostatně nebo jako součást usměrňovače) • Stabilizační (Zenerova) dioda - vyrovnávání průběhu proudu ve stabilizačních obvodech • LED dioda - signalizace průchodu proudu (s nízkým nárokem na spotřebu) nebo zdroj světla např. v optických myších • Fotodioda - součást fotobuněk, polovodičových detektorů záření nebo slunečních článků Zpět Pokračovat

  9. Zápisky • Jestliže krystal polovodiče obsahuje v jedné části polovodič typu P a v druhé části polovodič typu N, pak oblast v okolí rozhraní mezi těmito polovodiči se nazývá přechod PN. • Polovodičová dioda je součástka, která obsahuje jeden přechod PN. Připojíme-li ji do obvodu v propustném směru, prochází obvodem proud. Při zapojení diody v závěrném směru proud obvodem neprochází. • Voltampérová charakteristika polovodičové diody graficky znázorňuje závislost proudu na napětí. U diody není přímková. Zpět Pokračovat

  10. Použité materiály • Kolářová R., Bohuněk J., Fyzika pro 6. ročník základní školy, ISBN 80-7196-246-5 • Kolářová R., Bohuněk J., Fyzika pro 7. ročník základní školy, ISBN 80-7196-265-1 • Kolářová R., Bohuněk J., Fyzika pro 8. ročník základní školy, ISBN 80-7196-149-3 • Kolářová R., Bohuněk J., Fyzika pro 9. ročník základní školy, ISBN 80-7196-193-0 • Bohuněk J., Sbírka úloh z fyziky pro ZŠ, 1. díl, ISBN 80-85849-06-2 • Bohuněk J., Sbírka úloh z fyziky pro ZŠ, 2. díl, ISBN 80-85849-15-1 • Bohuněk J., Sbírka úloh z fyziky pro ZŠ, 3. díl, ISBN 80-85849-82-8 • Obrázek diod: http://www.iabc.cz/images/imgdb/original/phpdzPXx1.jpg Zpět Konec
